KULLANIM KILAVUZU True Presence KNX STEINEL

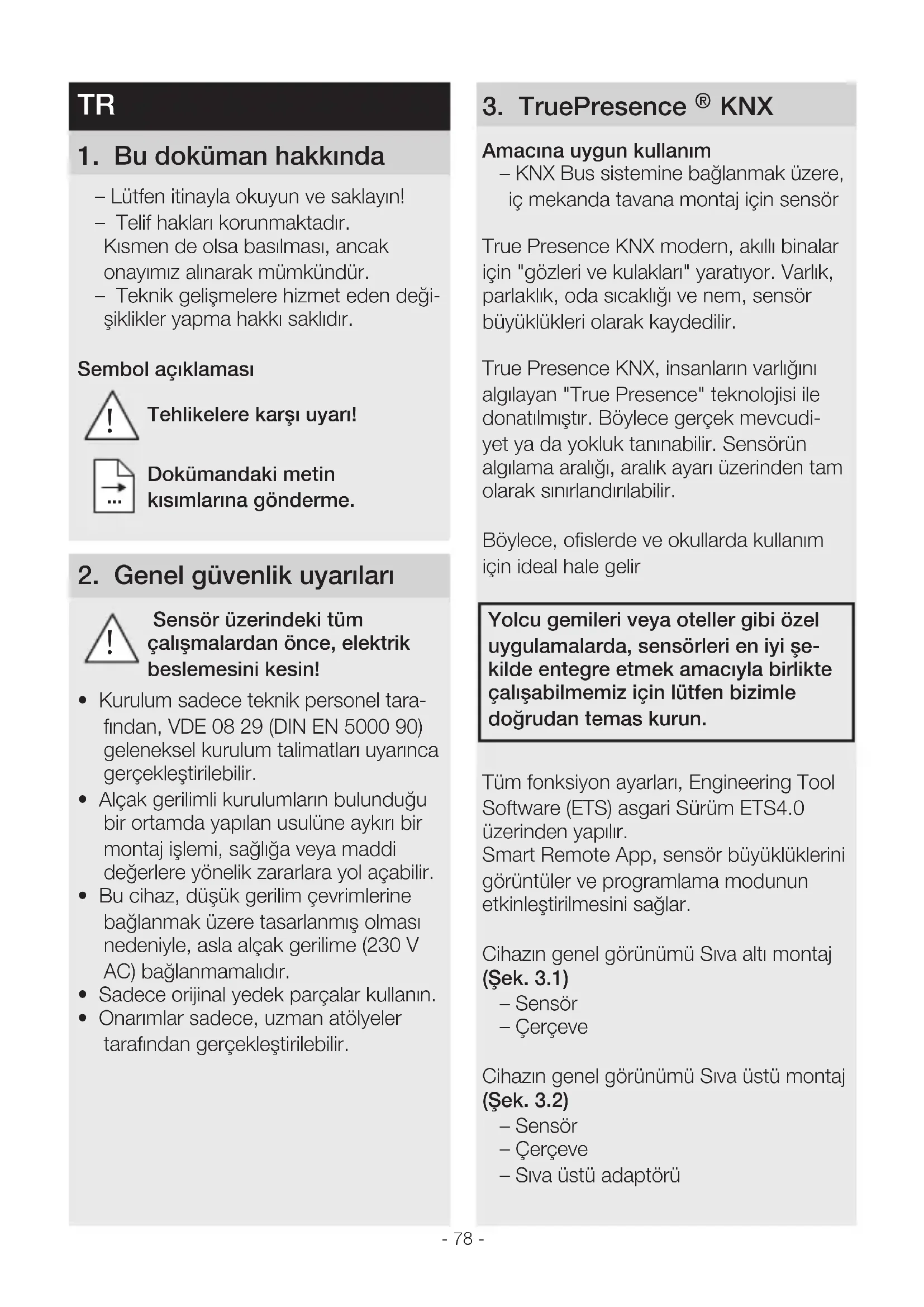

1 Bu doküman hakkında – Lütfen itinayla okuyun ve saklayın! – Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür. – Teknik gelişmelere hizmet eden deği- şiklikler yapma hakkı saklıdır. Sembol açıklaması

Tehlikelere karşı uyarı!

Dokümandaki metin kısımlarına gönderme 2 Genel güvenlik uyarıları

Sensör üzerindeki tüm çalışmalardan önce, elektrik beslemesini kesin!

• Kurulum sadece teknik personel tara- fından, VDE 08 29 (DIN EN 5000 90) geleneksel kurulum talimatları uyarınca gerçekleştirilebilir.

• Alçak gerilimli kurulumların bulunduğu bir ortamda yapılan usulüne aykırı bir montaj işlemi, sağlığa veya maddi değerlere yönelik zararlara yol açabilir.

• Bu cihaz, düşük gerilim çevrimlerine bağlanmak üzere tasarlanmış olması nedeniyle, asla alçak gerilime (230 V AC) bağlanmamalıdır.

• Sadece orijinal yedek parçalar kullanın.

• Onarımlar sadece, uzman atölyeler tarafından gerçekleştirilebilir. 3 True Presence

KNX Amacına uygun kullanım – KNX Bus sistemine bağlanmak üzere, iç mekanda tavana montaj için sensör True Presence KNX modern, akıllı binalar için "gözleri ve kulakları" yaratıyor. Varlık, parlaklık, oda sıcaklığı ve nem, sensör büyüklükleri olarak kaydedilir. True Presence KNX, insanların varlığını algılayan "True Presence" teknolojisi ile donatılmıştır. Böylece gerçek mevcudi- yet ya da yokluk tanınabilir. Sensörün algılama aralığı, aralık ayarı üzerinden tam olarak sınırlandırılabilir. Böylece, ofislerde ve okullarda kullanım için ideal hale gelir Yolcu gemileri veya oteller gibi özel uygulamalarda, sensörleri en iyi şe- kilde entegre etmek amacıyla birlikte çalışabilmemiz için lütfen bizimle doğrudan temas kurun Tüm fonksiyon ayarları, Engineering Tool Software (ETS) asgari Sürüm ETS4.0 üzerinden yapılır. Smart Remote App, sensör büyüklüklerini görüntüler ve programlama modunun etkinleştirilmesini sağlar. Cihazın genel görünümü Sıva altı montaj (Şek31) – Sensör – Çerçeve Cihazın genel görünümü Sıva üstü montaj (Şek32) – Sensör – Çerçeve – Sıva üstü adaptörü- 78 - - 79 - Not: Erişimi ayarlamak için, montaj yüksekliğini ETS üzerinden girmek gereklidir. Not: Sıva üstü montaj, belirlenen sensör bü- yüklüklerini etkiler. Bu nedenle yazılımda, ETS'deki "sıva üstü" montaj yönteminin aktive edilmesiyle etki eden düzeltme faktörleri gerçekleştirilir. 6 Fonksiyon ve ayarlar Fabrika ayarları – Bakın KNX uygulama açıklaması Devreye alma İlk devreye alma sırasında, hissetme de- dektörü bir oda görüntüsü oluşturur. Bu sırada odada, 2 ile 2,5dakika arasında hiç hareket olmamalıdır. Not: Erişim menzili veya montaj yüksekliği değiştirilirse, bir oda görüntüsü de oluşturulur. True Presence sensörünün hassasiyeti, ETS üzerinden 1 (=düşük) ile 9 (=yüksek) arasında ayarlanabilir. Bu fonksiyonlardan hangisinin kullanıl- ması (etkinleştirilmesi) isteniyorsa, "Genel ayarlar" parametre penceresi üzerinden ETS ile ayarlanır. Not: Uygulama açıklamasını, knxsteinelde web adresinde bulabilirsiniz

1. Fiziksel adresi girin ve ETS'de uygula-

ma programını oluşturun.

2. Fiziksel adresi ve uygulama programı-

nı, True Presence sensörüne yükleyin. Gerekli görüldüğü takdirde, A prog- ramlama düğmesine (Şek41) basın. Ürün boyutları Sıva altı montaj (Şek33) Ürünün boyutları Sıva üstü montaj (Şek34) Kapsama alanı (Şek 35) 4 Kurulum Bağlantı diyagramı (Şek41) 5 Montaj

• Bütün yapı parçalarında hasar kontrolü yapın.

• Hasarlar olduğunda, ürünü işletime almayın.

• Erişim menzilini ve varlık algılamasını göz önüne alarak, uygun montaj yerini seçin.

• Elektrik beslemesini kapatın (Şek41) Montaj adımları, sıva altı – Çerçeveyi montaj kutusuna vidalayın (Şek51) – Geçme bağlantıyı bağlayın (Şek52) – Sensörü çerçevenin üzerine oturtun (Şek53)

• Sensör, çerçevenin üzerinde manyetik olarak durur. Montaj adımları, sıva üstü – Delikleri delin ve sıva üstü adaptörü vidalayın (Şek54) – Açıkta duran kablo ile montaj yapar- ken, montaj kulağını sökün (Şek54) – Çerçeveyi, sıva üstü adaptöre vidalayın (Şek55) – Geçme bağlantıyı bağlayın (Şek56) – Sensörü çerçevenin üzerine oturtun (Şek57)

• Sensör, çerçevenin üzerinde manyetik olarak durur. TR- 80 - Smart Remote App True Presence sensörü programlama modunun akıllı telefon veya tablet ile okunması ve etkinleştirilmesi için, STEINEL Smart Remote App, AppStore'unuzdan indirilmelidir. Bluetooth uyumlu bir akıllı telefon veya Tablet gereklidir. Android iOS LED fonksiyonu Başlatma: LED beyaz yanar Normal işletim: LED kapalı Bluetooth bağlantısı etkin: LED mavi yanar Hata: LED kırmızı yanar Programlama işletimi: LED yeşil yanar Uygulama parametrelenmemiş veya yanlış: LED turuncu yanar 7 Aksesuar Sıva üstü adaptör (EAN: 4007841 063887) 8 Bakım/Koruma Ürün bakım gerektirmez. Sensör kirlendiğinde, nemli bir bez yardımıyla (deterjan kullanmadan) temiz- lenebilir. 9 Tasfiye Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilme- lidir. Elektrikli cihazları evsel atıkların içine atmayın! Sadece AB ülkeleri için Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderil- mesi zorunludur. 10 Uygunluk Bu vesileyle STEINEL Vertrieb GmbH, kablosuz sistem türü TruePresen- ceKNX'in 2014/53/EU yönetmeliğine uygunluğunu beyan eder. AT Uygunluk Beyanı'nın tam metnini şu web adresin- den temin edebilirsiniz: www.steinel.de- 80 - - 81 - 11 Üretici garantisi Alıcı sıfatıyla satıcıya karşı kanun ile öngörülen garanti haklarına sahipsiniz. Bu haklar ülkenizde geçerli olduğu sürece, garanti beyanımızla kısaltılmamakta ve sınırlanmamaktadır. STEINEL-Professio-nal STEINEL Profesyonel Sensörlü ürünü-nüzün kusursuz kullanılabilirliği ve düzenli fonksiyonu konusunda 5yıllık bir garanti süresi tanıyoruz. Bu ürünün malzeme, üretim ve tasarım hatalarından arınmış olduğunu garanti ediyoruz. Tüm elektro-nik parçaların ve kabloların işlevselliğini ve ayrıca kullanılan tüm hammaddelerde ve bunların yüzeylerinde kusursuzluğu garanti ediyoruz. Garanti haklarından faydalanmaÜrününüzle ilgili şikayetiniz olduğunda, lütfen tam ve gönderi ücreti ödenmiş olarak, üzerinde satış tarihinin ve ürün tanımının bulunması gereken orijinal satın alma belgesiyle birlikte satıcınıza veya doğrudan Saos Teknoloji Elektrik LTD ŞTİ Halil Rıfat Paşa Mah Yüzer Havuz Sk Perpa Ticaret Merkezi A Blok Kat: 5No: 313 Şişli / İstanbul adresine gön-deriniz. Bu nedenle, satın alma belgenizi garanti süresi sona erene kadar saklama-nızı tavsiye ediyoruz. Geri göndermeyle ilgili nakliye maliyetleri ve riskleri hakkında, STEINEL hiçbir sorumluluk almaz.Bir garanti durumunda yapılması gere-kenler hakkındaki bilgileri yandaki web sitemizde bulabilirsiniz: wwwsaosteknolojicomtrBir garanti durumu veya ürününüzle ilgili herhangi bir sorunuz olduğunda, bize her zaman memnuniyetle Acil Servis Hattı +90 212 220 09 20 ulaşabilirsiniz. ÜRETİCİ

ÜRETİCİ YIL GARANTİSİ ÜRETİCİ YIL GARANTİSİ TR- 82 - Boyutlar (G×Y×D mm olarak) UP: 103×103×32 AP: 119×119×33 Güç sarfiyatı 30 mA Besleme gerilimi KNX Bus gerilimi, 21-30 V Montaj yüksekliği 2-12 m Kapsama alanı 360° Menzil Ø 9 m True Presence (azami 4m montaj yüksekliği) Ø 15 m varlık Ø 15 m hareket (santimetre hassasiyetiyle ayarlanabilir) Sensör değerleri True Presence Işık ölçümü Sıcaklık: 0-40 °C Bağıl hava nemi: %0-100 Çıkışlar 4× ışık çıkışı (ON/OFF, karartma değeri, sahne) Efekt ışıklı karartma değeri 2× Temel aydınlatma ile sabit ışık kontrolü, HLK, varlık, sıcaklık, bağıl hava nemi, çiğ noktası, mantık kapısı, konfor, yokluk Zaman ayarı 30 saniye ila 18:12:15 saat (ss:dd:ss), IQ modu Alacakaranlık ayarı 2-1000 Lux Sıcaklık aralığı 0 °C ila +40 °C Koruma türü IP 20 True Presence frekansı 7,2 GHz (yaşamsal belirtilerin mikro hareketlerine cevap verir) Verici gücü UWB ≤ -41dBm/MHz Bluetooth frekansı 2,4-2,48 GHz Bluetooth verici gücü 5 dBm/3 mW 12 Teknik özellikler- 82 - - 83 - 13 İşletim arızaları

Arıza Nedeni Giderilmesi Işık açılmıyor ■ Bağlantı gerilimi yok ■ Parlaklıkta çalıştırma eşiği çok düşük ayarlanmış ■ Hareket algılama yok ■ Bağlantı gerilimini gözden geçirin ■ Parlaklıkta çalıştırma eşiğini, ışık açılana kadar yavaşça artırın ■ Sensörün görüş alanını boşaltın ■ Kapsama alanını gözden geçirin Işık kapanmıyor ■ Parlaklıkta çalıştırma eşiği çok yüksek ■ Parlaklıkta çalıştırma eşiğini daha düşük ayarlayın Sensör, hissetme haline rağmen kapatıyor ■ yanlış senaryo ayarlanmış ■ Menzil çok düşük ayarlanmış ■ Parlaklıkta çalıştırma eşiği çok düşük ■ Senaryoyu True Presence ile seçin ■ Menzili değiştirin ■ Parlaklıkta çalıştırma eşiğini değiştirin Sensör çok geç kapatıyor ■ Ardıl çalışma süresi çok uzun ■ Ardıl çalışma süresini kısaltın Sensör, karanlığa rağmen hissetme halinde açmıyor ■ Parlaklıkta çalıştırma eşiği çok düşük seçilmiş ■ Yarı otomatik etkin ■ Parlaklıkta çalıştırma eşiğini yükseltin ■ Tam otomatiği etkinleştirin veya ışığı buton yardımıyla açın Sensör, yokluk haline rağmen açıyor ■ Bitişik odalarda ve katlarda hareket var ■ Menzili değiştirin ■ Daha düşük hassasiyetli senaryo seçin Yanlış sıcaklık değeri görüntüleniyor ■ farklı hava tabakaları ■ Düzeltme değerini ETS'ye girin- 84 -
