MANUAL DE UTILIZARE IS 180 Digi STEINEL

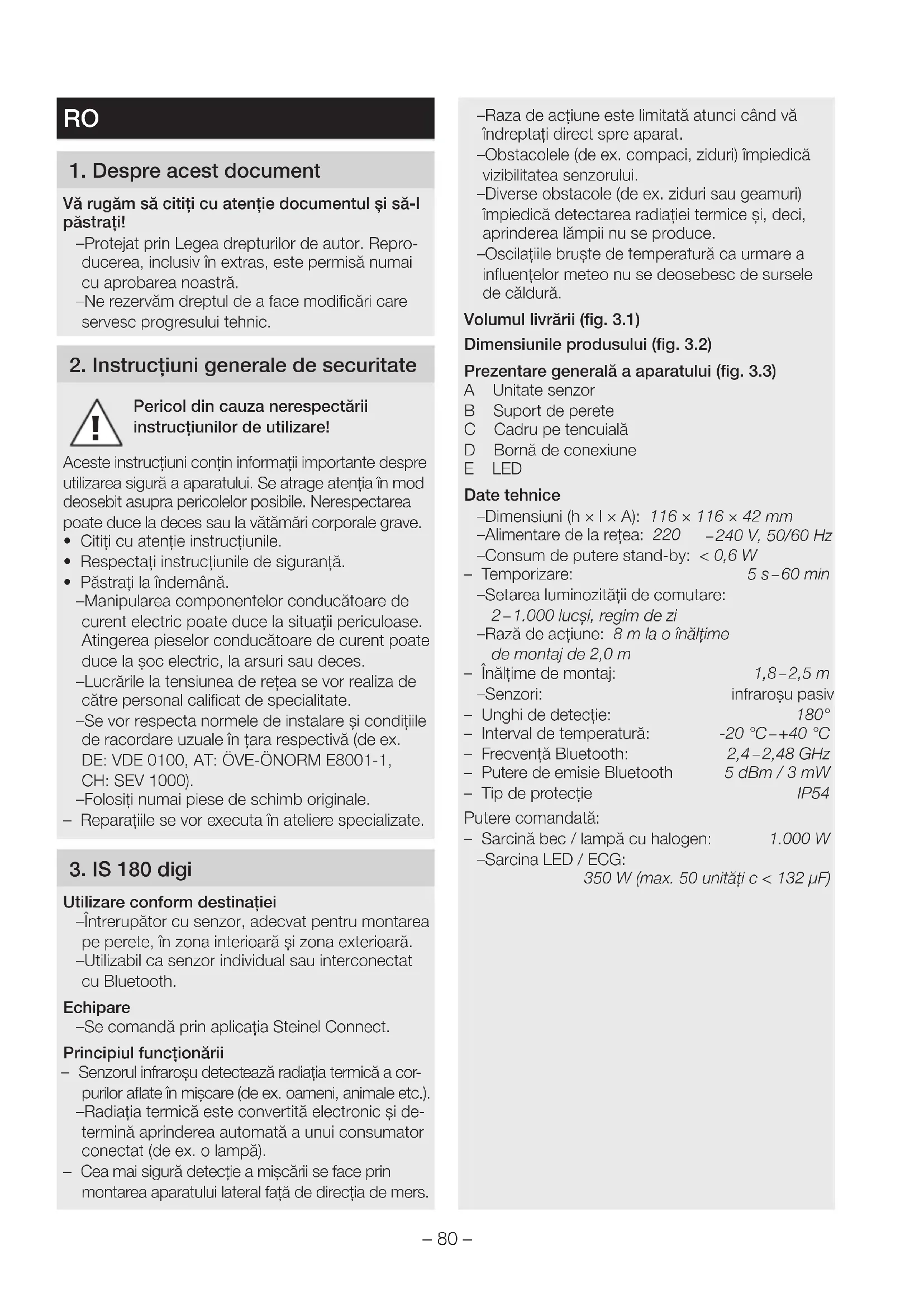

Vă rugăm să citiţi cu atenţie documentul şi să-l păstraţi! – Protejat prin Legea drepturilor de autor. Repro- ducerea, inclusiv în extras, este permisă numai cu aprobarea noastră. – Ne rezervăm dreptul de a face modificări care servesc progresului tehnic.

2. Instrucţiuni generale de securitate

Pericol din cauza nerespectării instrucţiunilor de utilizare! Aceste instrucţiuni conţin informaţii importante despre utilizarea sigură a aparatului. Se atrage atenţia în mod deosebit asupra pericolelor posibile. Nerespectarea poate duce la deces sau la vătămări corporale grave.

• Citiţi cu atenţie instrucţiunile.

• Respectaţi instrucţiunile de siguranţă.

• Păstraţi la îndemână. – Manipularea componentelor conducătoare de curent electric poate duce la situaţii periculoase. Atingerea pieselor conducătoare de curent poate duce la şoc electric, la arsuri sau deces. – Lucrările la tensiunea de reţea se vor realiza de către personal calificat de specialitate. – Se vor respecta normele de instalare şi condiţiile de racordare uzuale în ţara respectivă (de ex. DE: VDE 0100, AT:ÖVE-ÖNORM E8001-1, CH:SEV1000). – Folosiţi numai piese de schimb originale. – Reparaţiile se vor executa în ateliere specializate.

Utilizare conform destinaţiei – Întrerupător cu senzor, adecvat pentru montarea pe perete, în zona interioară şi zona exterioară. – Utilizabil ca senzor individual sau interconectat cu Bluetooth. Echipare – Se comandă prin aplicaţia Steinel Connect. Principiul funcţionării – Senzorul infraroşu detectează radiaţia termică a cor- purilor aflate în mişcare (de ex. oameni, animale etc.). – Radiaţia termică este convertită electronic şi de- termină aprinderea automată a unui consumator conectat (de ex. o lampă). – Cea mai sigură detecţie a mişcării se face prin montarea aparatului lateral faţă de direcţia de mers. – Raza de acţiune este limitată atunci când vă îndreptaţi direct spre aparat. – Obstacolele (de ex. compaci, ziduri) împiedică vizibilitatea senzorului. – Diverse obstacole (de ex. ziduri sau geamuri) împiedică detectarea radiaţiei termice şi, deci, aprinderea lămpii nu se produce. – Oscilaţiile bruşte de temperatură ca urmare a influenţelor meteo nu se deosebesc de sursele de căldură. Volumul livrării (fig. 3.1) Dimensiunile produsului (fig. 3.2) Prezentare generală a aparatului (fig. 3.3) A Unitate senzor B Suport de perete C Cadru pe tencuială D Bornă de conexiune E LED Date tehnice – Dimensiuni (h×l×A): 116×116×42mm – Alimentare de la reţea: 220 – 240V, 50/60Hz – Consum de putere stand-by: <0,6W – Temporizare: 5s – 60min – Setarea luminozităţii de comutare: 2 – 1.000lucşi, regim de zi – Rază de acţiune: 8m la o înălţime de montaj de 2,0 m – Înălţime de montaj: 1,8 – 2,5m – Senzori: infraroşu pasiv – Unghi de detecţie: 180° – Interval de temperatură: -20°C – +40°C – Frecvenţă Bluetooth: 2,4 – 2,48GHz – Putere de emisie Bluetooth 5dBm/3mW – Tip de protecţie IP54 Putere comandată: – Sarcină bec/lampă cu halogen: 1.000W – Sarcina LED / ECG: 350 W (max. 50 unități c < 132 µF)– 81 –

4. Instalare electrică

Pericol din cauza curentului electric! Atingerea pieselor conducătoare de curent poate duce la șoc electric, la arsuri sau deces.

• Opriţi curentul și întrerupeţi alimentarea cu tensiune.

• Verificaţi absenţa tensiunii cu ajutorul unui creion de tensiune.

• Asiguraţi-vă că alimentarea cu tensiune rămâne întreruptă. Pericol de daune materiale! O eventuală inversare a cablurilor de conexiune poate duce la scurtcircuit.

• Identificaţi cablurile de conexiune.

• Reconectaţi cablurile de conexiune. Conectarea cablului de alimentare Circuitul de alimentare este format dintr-un cablu cu 4 fire: L = conductor de fază (de obicei negru, maro sau gri) = faza comutată (de obicei negru, maro sau gri) N = conductor neutru (de obicei albastru) PE = conductor de protecţie (verde/galben) Indicaţie: Bușoanele de etanșare sunt prevăzute pentru un cablu de alimentare cu un diametru exterior de

– 10 mm. Indicaţie: Conectarea conductorului de protecţie nu este necesară la acest produs. Schemă de conectare (fig. 4.1)

Pregătirea montajului

• Verificaţi toate componentele pentru a constata dacă prezintă deteriorări. Nu puneţi în funcţiune produsul dacă prezintă deteriorări.

• Alegeţi un loc de montaj adecvat. – Ţinând cont de raza de acţiune. (fig.5.1) – Ţinând cont de raza de detectare a mișcării. (fig.5.2/5.3) – Fără vibraţii. – Zonă de detecţie fără obstacole. – Nu în zone cu pericol de explozie. – Nu pe suprafeţe ușor inflamabile. Etapele montării

• Verificaţi ca alimentarea cu tensiune să fie oprită. (fig. 4.1)

• Desfaceţi șurubul de siguranţă. (fig. 5.4)

• Decuplaţi unitatea senzor din suportul de perete. (fig. 5.5)

• Marcaţi locul unde vor fi găurile. (fig. 5.6)

• Faceţi găurile (Ø 6) și introduceţi diblurile. (fig. 5.7)

• Fixaţi cu șuruburi suportul de perete. – Varianta sub tencuială (fig. 5.8) – Varianta pe tencuială cu cadru pe tencuială (fig. 5.9)

• Conectaţi cablul de alimentare conform inscrip- ţionării clemelor. La N și suplimentar se poate conecta o sarcină externă. (fig. 5.10)

• Poziţionaţi unitatea senzor pe suportul de perete. (fig. 5.11)

• Strângeţi şurubul de siguranţă. (fig. 5.12)

• Porniţi alimentarea cu curent. (fig. 5.12)

Reglaje din fabrică Temporizare: 5 secunde Setarea luminozităţii de comutare: (regim de zi) Raza de acţiune: 100% Aplicaţia Steinel Connect Pentru configurarea întrerupătorului cu senzor folosind un smartphone sau o tabletă trebuie descărcată aplicaţia STEINEL Connect din AppStore. Este necesar un smartphone sau o tabletă cu Bluetooth. Android iOS Funcţiile care se pot regla prin aplicaţia Steinel Connect: – Temporizare 5s – 60min – Setarea luminozităţii de comutare 2 – 1.000lucși, regim de zi, învăţare lucși, învăţare oră – Reglarea razei de acţiune – Interconectare prin Bluetooth RO– 82 – Funcţie LED – Iniţializare: LED-ul clipeşte în verde. – Identificare Bluetooth: LED-ul clipeşte lent în albastru. – Regim normal: LED-ul este stins. Temporizare Durata de iluminare dorită a consumatorului comandat poate fi reglată continuu de la cca. 5secunde până la max. 60minute. La fiecare mişcare detectată înaintea scurgerii acestei durate de timp, temporizatorul reporneşte de la zero. Indicaţie: După fiecare stingere a consumatorului, o nouă detectare de mişcare este posibilă doar după o întrerupere de cca. 1 secundă. Numai după trece- rea acestui interval de timp consumatorul se poate aprinde din nou la detectarea mişcării. Setarea luminozităţii de comutare Pragul dorit de comutare al întrerupătorului cu senzor poate fi reglat continuu de la cca. 2 la 1.000 lucşi. Reglarea zonei de detecţie Zona de detecţie a senzorului este împărţită în trei sub-zone (fig. 6.1): – Fiecare dintre cele trei sub-zone se poate activa sau dezactiva individual. – Pentru fiecare din cele trei sub-zone, raza de acţiune se poate seta individual. Notă: La reglarea zonei de detecţie se recomandă selectarea timpului cel mai scurt. Notă: La reglarea zonei de detecţie şi pentru testul de funcţionare la lumina zilei, luminozitatea de comutare trebuie să fie setată pe regim de lumină naturală. Interconectare prin Bluetooth (Bluetooth Mesh) Întrerupătorul cu senzor corespunde standardului Bluetooth Mesh. Acesta poate fi interconectat cu toate produsele care corespund standardului Bluetooth Mesh. Configurarea întrerupătorului cu senzor se face prin aplicaţia Steinel Connect. La prima conectare între întrerupătorul cu senzor şi aplicaţia Steinel Connect, codul de reţea corespunzător se salvează pe smartphone sau pe tabletă. Existenţa codului exclude accesul neautorizat asupra senzorului. Pentru a avea acces printr-un alt smartphone sau tabletă, trebuie partajat codul reţelei.

7. Curăţarea şi îngrijirea

Pericol din cauza curentului electric! Contactul apei cu piesele conducătoare de curent poate duce la şoc electric, la arsuri sau deces.

• Nu curăţaţi aparatul decât în stare uscată. Pericol de daune materiale! Folosirea unor detergenţi inadecvaţi poate deteriora aparatul.

• Curăţaţi aparatul cu o lavetă uşor umezită, fără detergent.

8. Remedierea defecţiunilor.

Aparat fără tensiune. – Siguranţă necuplată sau defectă.

• Dacă este defectă, schimbaţi siguranţa. – Cablu întrerupt.

• Cuplaţi întrerupătorul de reţea.

• Verificaţi cablul cu un testor de tensiune. – Scurtcircuit în cablul de reţea.

• Verificaţi conexiunile. Aparatul nu se aprinde. – Reglarea luminozităţii de comutare este incorectă.

• Reglaţi din nou pragul de comutare. – Întrerupător de reţea oprit.

• Cuplaţi întrerupătorul de reţea. – Siguranţă necuplată sau defectă.

• Dacă este defectă, schimbaţi siguranţa. – Zona de detecţie este prea mică sau incorect reglată.

• Verificaţi şi ajustaţi zona de detecţie. Aparatul nu se stinge. – Mişcare permanentă în zona de detecţie.

• Verificaţi zona de detecţie.

• Dacă este necesar, limitaţi sau modificaţi zona de detecţie. Aparatul se aprinde necontrolat. – Mişcare în zona de detecţie, de ex. animale, copaci sau autovehicule.

• Verificaţi zona de detecţie.

• Dacă este necesar, limitaţi sau modificaţi zona de detecţie. – Aparatul se mişcă de ex. din cauza rafalelor de vânt sau a precipitaţiilor.

• Montaţi aparatul pe un substrat solid.– 83 – Nu se stabileşte conexiunea de la smartphone sau tabletă la aparat. – Smartphone-ul se află prea aproape de aparat.• Distanţa faţă de întrerupătorul cu senzor minimum 1,5 m. – Aplicaţia nu este compatibilă cu smartphone-ul sau tableta.• Utilizaţi un alt smartphone sau tabletă. – Versiunea aplicaţiei nu este cea mai actuală.• Actualizaţi aplicaţia Steinel Connect în AppStore.Nu există conexiune la aplicaţie. – Codul de reţea nu există pe smartphone-ul sau tableta folosită.• Partajaţi codul reţelei prin intermediul aplicaţiei.

9. Eliminarea ca deşeu

Aparatele electrice, accesoriile şi ambalajele trebuie să facă obiectul unei reciclări ecologice.Nu aruncaţi aparatele electrice la gunoiul menajer!Numai pentru ţările UE:În conformitate cu directiva europeană privind eli-minarea deşeurilor electrice şi electronice în vigoare şi transpunerea ei în legislaţia naţională, aparatele electrice care nu mai pot fi utilizate trebuie să fie colectate separat şi să facă obiectul unei reciclări ecologice.

10. Declaraţie de conformitate

Prin prezenta STEINEL GmbH declară că întreru-pătorul cu senzor IS 180 digi corespunde Directivei 2014/53/UE. Textul complet al Declaraţiei de con-formitate UE este disponibil la următoarea adresă de internet: www.steinel.de

11. Garanţia de producător

Acest produs STEINEL a fost fabricat cu maximă atenţie, verificat din punctul de vedere al funcţionării şi al siguranţei şi supus unor controale aleatorii. STEINEL garantează structura şi funcţionarea ireproşabilă a acestui produs. Termenul de garanţie este de 36 de luni şi începe de la data vânzării produsului către consumator. Garanţia acope-ră deficienţele bazate pe defecte de material şi fabricaţie. Îndeplinirea garanţiei se realizează prin repararea sau înlocuirea pieselor defecte, conform opţiunii noastre. Garanţia nu se aplică pieselor de uzură şi nici deteriorărilor sau deficienţelor cauzate de utilizarea sau întreţinerea necorespunzătoare. Este exclusă compensarea daunelor provocate altor obiecte.Garanţia este valabilă doar dacă aparatul nedeza-samblat este trimis la centrul de service competent într-un ambalaj adecvat, împreună cu o scurtă descriere a defecţiunii, cu bonul de casă sau cu factura (cu data cumpărării şi cu ştampila distribu-itorului).Reparaţii şi post-garanţie: După ieşirea din termenul de garanţie sau în cazul defecţiunilor pentru care nu beneficiaţi de reparaţii în garanţie, informaţi-vă cu privire la posibilitatea reparaţiei la centrul de service cel mai apropiat. PRODUCĂTORULUI
