MANUAL DE UTILIZARE IS 2360 DE ECO STEINEL

Vă rugăm să citiţi cu atenţie documentul şi să-l păstraţi! – Protejat prin Legea drepturilor de autor. Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră. – Ne rezervăm dreptul de a face modificări care servesc progre- sului tehnic. Explicaţia simbolurilor Atenţie, pericole! Trimitere la pasaje din document.

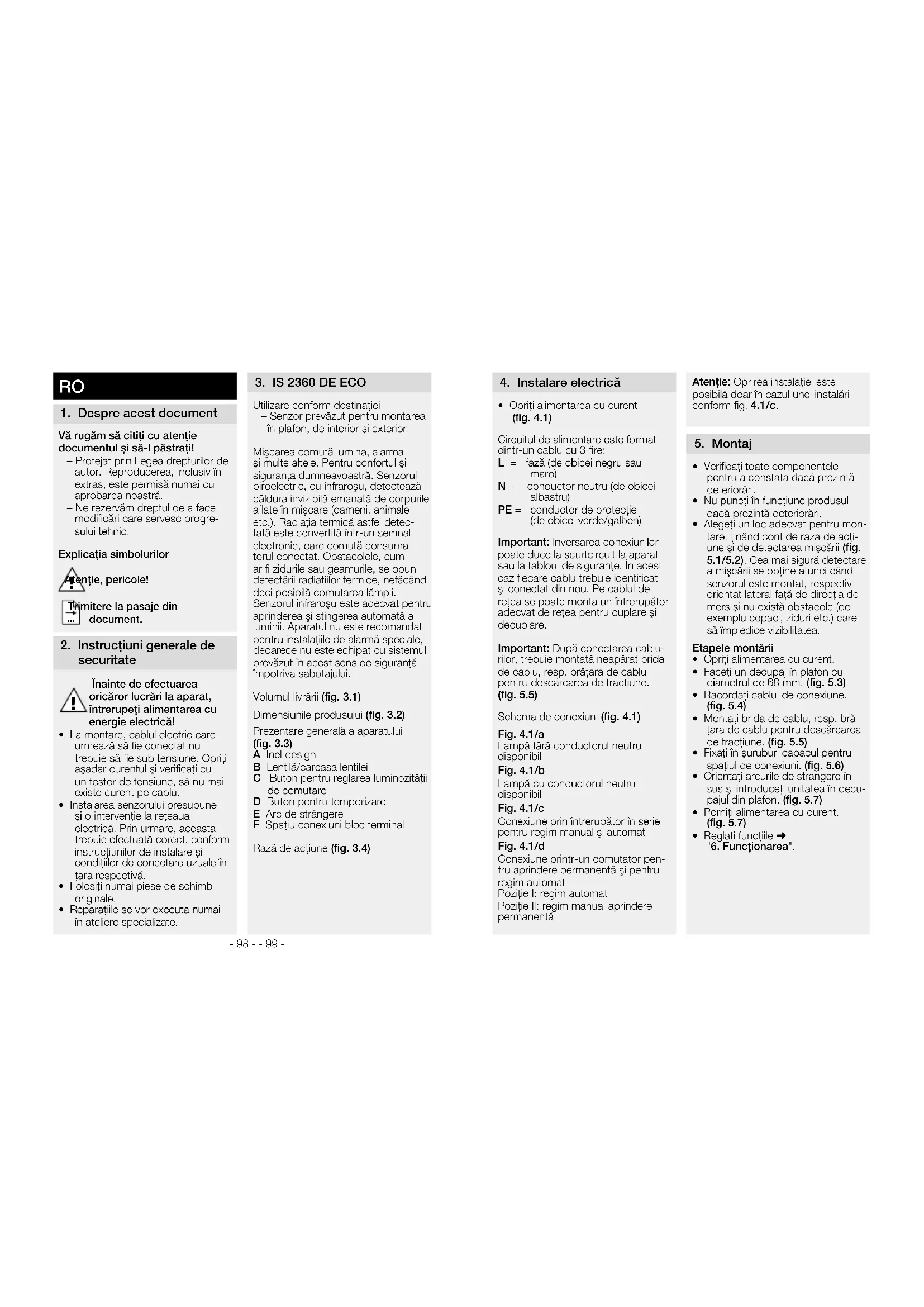

2. Instrucţiuni generale de

Înainte de efectuarea oricăror lucrări la aparat, întrerupeţi alimentarea cu energie electrică!

• La montare, cablul electric care urmează să fie conectat nu trebuie să fie sub tensiune. Opriţi aşadar curentul şi verificaţi cu un testor de tensiune, să nu mai existe curent pe cablu.

• Instalarea senzorului presupune şi o intervenţie la reţeaua electrică. Prin urmare, aceasta trebuie efectuată corect, conform instrucţiunilor de instalare şi condiţiilor de conectare uzuale în ţara respectivă.

• Folosiţi numai piese de schimb originale.

• Reparaţiile se vor executa numai în ateliere specializate.

Utilizare conform destinaţiei – Senzor prevăzut pentru montarea în plafon, de interior şi exterior. Mişcarea comută lumina, alarma şi multe altele. Pentru confortul şi siguranţa dumneavoastră. Senzorul piroelectric, cu infraroşu, detectează căldura invizibilă emanată de corpurile aflate în mişcare (oameni, animale etc.). Radiaţia termică astfel detec- tată este convertită într-un semnal electronic, care comută consuma- torul conectat. Obstacolele, cum ar fi zidurile sau geamurile, se opun detectării radiaţiilor termice, nefăcând deci posibilă comutarea lămpii. Senzorul infraroşu este adecvat pentru aprinderea şi stingerea automată a luminii. Aparatul nu este recomandat pentru instalaţiile de alarmă speciale, deoarece nu este echipat cu sistemul prevăzut în acest sens de siguranţă împotriva sabotajului. Volumul livrării (fig. 3.1) Dimensiunile produsului (fig. 3.2) Prezentare generală a aparatului (fig. 3.3) A Inel design B Lentilă/carcasa lentilei C Buton pentru reglarea luminozităţii de comutare D Buton pentru temporizare E Arc de strângere F Spaţiu conexiuni bloc terminal Rază de acţiune (fig. 3.4)

4. Instalare electrică

• Opriţi alimentarea cu curent (fig. 4.1) Circuitul de alimentare este format dintr-un cablu cu 3 fire: L = fază (de obicei negru sau maro) N = conductor neutru (de obicei albastru) PE = conductor de protecţie (de obicei verde/galben) Important: Inversarea conexiunilor poate duce la scurtcircuit la aparat sau la tabloul de siguranţe. În acest caz fiecare cablu trebuie identificat şi conectat din nou. Pe cablul de reţea se poate monta un întrerupător adecvat de reţea pentru cuplare şi decuplare. Important: După conectarea cablu- rilor, trebuie montată neapărat brida de cablu, resp. brăţara de cablu pentru descărcarea de tracţiune. (fig. 5.5) Schema de conexiuni (fig. 4.1) Fig. 4.1/a Lampă fără conductorul neutru disponibil Fig. 4.1/b Lampă cu conductorul neutru disponibil Fig. 4.1/c Conexiune prin întrerupător în serie pentru regim manual şi automat Fig. 4.1/d Conexiune printr-un comutator pen- tru aprindere permanentă şi pentru regim automat Poziţie I: regim automat Poziţie II: regim manual aprindere permanentă Atenţie: Oprirea instalaţiei este posibilă doar în cazul unei instalări conform fig. 4.1/c.

• Verificaţi toate componentele pentru a constata dacă prezintă deteriorări.

• Nu puneţi în funcţiune produsul dacă prezintă deteriorări.

• Alegeţi un loc adecvat pentru mon- tare, ţinând cont de raza de acţi- une şi de detectarea mişcării (fig. 5.1/5.2). Cea mai sigură detectare a mişcării se obţine atunci când senzorul este montat, respectiv orientat lateral faţă de direcţia de mers şi nu există obstacole (de exemplu copaci, ziduri etc.) care să împiedice vizibilitatea. Etapele montării

• Opriţi alimentarea cu curent.

• Faceţi un decupaj în plafon cu diametrul de 68 mm. (fig. 5.3)

• Racordaţi cablul de conexiune. (fig. 5.4)

• Montaţi brida de cablu, resp. bră- ţara de cablu pentru descărcarea de tracţiune. (fig. 5.5)

• Fixaţi în şuruburi capacul pentru spaţiul de conexiuni. (fig. 5.6)

• Orientaţi arcurile de strângere în sus şi introduceţi unitatea în decu- pajul din plafon. (fig. 5.7)

• Porniţi alimentarea cu curent. (fig. 5.7)

• Reglaţi funcţiile ➜ "6. Funcţionarea".- 100 - - 101 -Reglarea razei de acţiune (fig. 6.7/6.8)În funcţie de necesităţi se poate regla domeniul optim de detecţie. Diafragmele de mascare livrate cu produsul servesc la obturarea numărului dorit de segmente de lentilă, respectiv la scurtarea indivi-duală a razei de acţiune. Astfel sunt excluse declanşările accidentale, de exemplu din cauza autoturismelor, a trecătorilor etc. sau este posibilă supravegherea concentrată a zonelor de pericol. Diafragmele de mascare pot fi amplasate separat pe verticală sau orizontală în degajările sub formă de crestătură, sau pot fi tăiate cu o foarfecă.

7. Utilizare/Îngrijire

Influenţele de mediu se pot repercuta asupra funcţionării senzorului de mişcare: În cazul unor fenomene me-teorologice puternice, cum ar fi rafale de vânt, zăpadă, ploaie, grindină pot apărea acţionări accidentale, deoa-rece variaţiile bruşte de temperatură nu pot fi deosebite de sursele de căl-dură. Dacă se murdăreşte, lentila de detecţie poate fi curăţată cu ajutorul unei lavete umede (fără detergent).

8. Eliminare ca deşeu

Aparatele electrice, accesoriile şi ambalajele trebuie să facă obiectul unei reciclări ecologice.Nu aruncaţi aparatele electrice la gunoiul menajer!

Reglaje din fabricăLuminozitate de comutare: 2000 lucşiReglarea temporizării: 8 s• Scoateţi inelul design din carcasă. (fig. 6.1)• Scoateţi senzorul prin rotire spre stânga, pentru a ajunge la butoa-nele de reglare.Temporizare (fig. 6.3)Durata de iluminare dorită a lămpii conectate poate fi reglată continuu de la circa 8 secunde la maxim 35minute. Butonul de reglare în poziţia 1 înseamnă durata cea mai scurtă, cca. 8 s. Butonul de reglare în poziţia 6 înseamnă durata cea mai lungă, cca. 35 min.Notă: La reglarea senzorului pentru aria de detecţie şi pentru un test de funcţionare se recomandă să se seteze durata cea mai scurtă.Reglarea luminozităţii de comutare (fig. 6.4)Pragul dorit de comutare al senzoru-lui poate fi reglat continuu de la cca. 2 la 2000 lucşi.Poziţia 1 înseamnă regim de lumină naturală, cca. 2000 de lucşi.Poziţia 6 înseamnă regim de amurg, cca. 2 lucşi.• După finalizarea reglării funcţiilor readuceţi senzorul înapoi în poziţia iniţială, deplasându-l spre dreapta. (fig. 6.5)• Introduceţi inelul design pe carcasă (fig. 6.6)cu grijă chitanţa până la expirarea termenului de garanţie. STEINEL nu suportă costurile de transport şi nu îşi asumă riscurile asociate transportului pentru returnarea produselor.Informaţii privind solicitarea unei prestaţii în garanţie găsiţi pe pagina noastră web http://steinelshop.ro/termeni-si-conditii#answer10 Dacă doriţi să solicitaţi o prestaţie în garanţie sau aveţi o întrebare despre produsul dvs., ne puteţi contacta la +40(0)268 - 530000. PRODUCĂTORULUI

GARANŢIA PRODUCĂTORULUI ANI GARANŢIA PRODUCĂTORULUI ANI GARANŢIA Numai pentru ţările UE:În conformitate cu directiva europeană privind eliminarea deşeurilor electrice şi electronice în vigoare şi transpunerii ei în legislaţia naţională, aparatele electrice care nu mai pot fi utilizate trebuie să fie colectate separat şi să facă obiectul unei reciclări ecologice.

9. Garanţia de producător

În calitate de cumpărător vă bucurați după caz de toate drepturile pre-văzute prin lege privind garanția şi reclamarea defectelor împotriva vân-zătorului. În măsura în care aceste drepturi există în țara dumneavoas-tră, declarația noastră de garanție nici nu le restrânge şi nici nu le reduce durata de valabilitate. Vă acordăm 5ani de garanție pentru funcționarea ireproşabilă şi corespunzătoare a produsului dumneavoastră cu senzor din gama STEINEL Professional. Ga-rantăm că acest produs nu prezintă niciun fel de erori de material, de producţie şi de proiectare. Garantăm funcţionalitatea tuturor componente-lor electronice şi a cablurilor, precum şi caracterul ireproşabil al tuturor materialelor utilizate şi al suprafeţelor acestora. Solicitarea garanţieiDacă aveţi o reclamaţie referitoare la produsul dvs., vă rugăm să îl trimiteţi întreg şi cu taxele de expe-diere plătite, împreună cu chitanţa originală care trebuie să conţină data cumpărării şi denumirea produsului, distribuitorului dvs. sau direct nouă, la adresa STEINEL Distribution SRL; 505400 Rasnov, jud.Brasov; Str. Campului, nr.1; FSR Hala Scularie Birourile 4-7. Din acest motiv vă recomandăm să păstraţi- 102 - - 103 -

11. Defecţiuni în funcţionare

Defecţiune Cauză Remediu Nu se aprinde n În regim de lumină natura- lă, reglajul de amurg este plasat pe regim de noapte n Becul defect n Întrerupător DECUPLAT n Siguranţă defectă n Reglaţi din nou n Schimbaţi becurile n Cuplaţi n Siguranţă nouă, eventual verificaţi legătura Nu se stinge n Mişcare permanentă în domeniul de detecţie n Lampa comutată se află în zona de detecţie şi comută din nou din cauza modificării temperaturii n Este pe funcţionare permanentă, datorită între- rupătorului în serie intern al casei n Dispozitivul WLAN pozi- ţionat foarte aproape de senzor n Controlaţi zona n Controlaţi zona n Întrerupătorul în serie pe regim automat n Măriţi distanţa dintre dispozitivul WLAN şi senzor Comută permanent între PORNIT/STINS n Lampa comutată se află în domeniul de detecţie n Animale se mişcă în interi- orul domeniului de detecţie n Controlaţi zona n Controlaţi zona Se aprinde necontrolat n Vântul mişcă pomii şi tufişurile în domeniul de detecţie n Este detectat traficul auto de pe şosea n Modificare bruscă a temperaturii din cauza intemperiilor (vânt, ploaie, zăpadă) sau sesizarea aerului evacuat de ventila- toare, ferestre deschise n Dispozitivul WLAN pozi- ţionat foarte aproape de senzor n Controlaţi zona n Controlaţi zona n Modificaţi domeniul, schimbaţi locul de montaj n Măriţi distanţa dintre dis- pozitivul WLAN şi senzor

Dimensiuni (Ø × H) 78 × 89 mm Adâncime minimă de montaj 54 mm minus grosimea plăcii de plafon Conexiune la reţeaua electrică 220-240 V, 50/60 Hz Putere Sarcină bec/lampă cu halogen Lămpi cu tub fluorescent, balast electronic Lămpi cu tub fluorescent, necompensate Lămpi cu tub fluorescent, compensate în şir Lămpi fluorescente compensate paralel Lămpi cu halogen, cu voltaj mic LED < 2 W

LED > 8 W Sarcină capacitivă 1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132 μF Tehnologie senzori Infraroşu pasiv Unghi de detecţie 360° Raza de acţiune max. 4 m Temporizare 8 s - 35 min Luminozitate de comutare 2-2000 lucşi Grad de protecţie IP 54 Domeniu de temperatură - 20 °C până la + 40 °C

11. Defecţiuni în funcţionare

Defecţiune Cauză Remediu Fără tensiune n Siguranţă defectă, aparat neactivat n Scurtcircuit n Montaţi o siguranţă nouă, activaţi întrerupătorul de reţea, verificaţi cablul cu ajutorul unui creion de tensiune n Verificaţi legăturile- 104 - - 105 -
