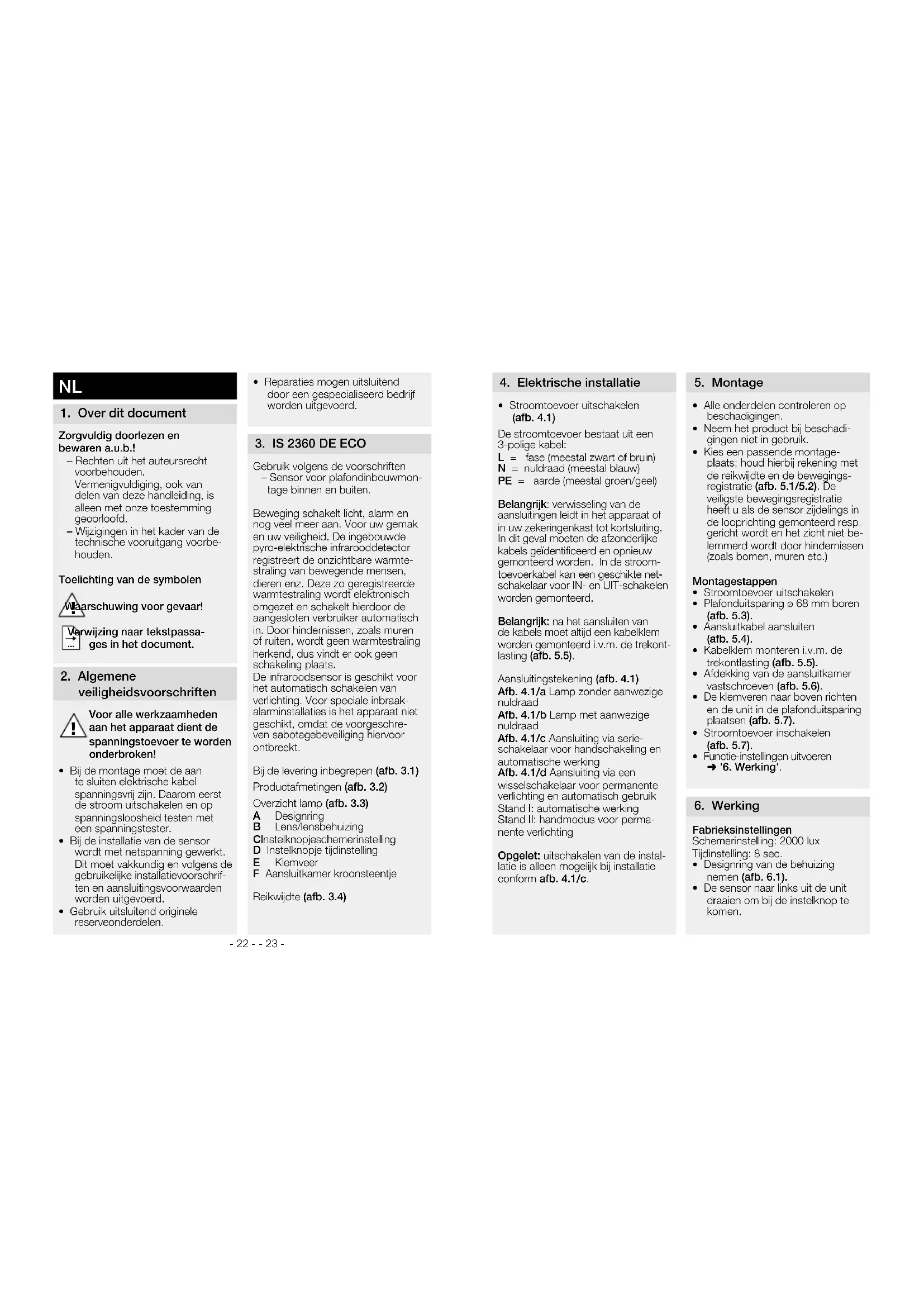

GEBRUIKSAANWIJZING IS 2360 DE ECO STEINEL

Zorgvuldig doorlezen en bewaren a.u.b.!

• Rechten uit het auteursrecht voorbehouden.
  Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd.
• Wijzigingen in het kader van de technische vooruitgang voorbehouden.

Toelichting van de symbolen

arschuwing voor gevaar!

wijzing naar tekstpassages in het document.

2. Algemene

veiligheidsvoorschriften

Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onderbroken!

• Bij de montage moet de aan te sluiten elektrische kabel spanningsvrij zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.
• Bij de installatie van de sensor wordt met netspanning gewerkt. Dit moet vakkundig en volgens de gebruikelijke installatievoorschriften en aansluitingsvoorwaarden worden uitgevoerd.
• Gebruik uitsluitend originele reserveonderdelen.

- Reparaties mogen uitsluitend door een gespecialiseerd bedrijf worden uitgevoerd.

3. IS 2360 DE ECO

Gebruik volgens de voorschriften - Sensor voor plafondinbouwmontage binnen en buiten.

Beweging schakelt licht, alarm en nog veel meer aan. Voor uw gemak en uw veiligheid. De ingebouwde pyro-elektrische infrarooddetector registreert de onzichtbare warmtestraling van bewegende mensen, dieren enz. Deze zo geregistreerde warmtestraling wordt elektronisch omgezet en schakelt hierdoor de aangesloten verbruiker automatisch in. Door hindemissen, zoals muren of ruiten, wordt geen warmtestraling herkend, dus vindt er ook geen schakeling plaats. De infraroodsensor is geschikt voor het automatisch schakelen van verlichting. Voor speciale inbraak-alarminstallaties is het apparaat niet geschikt, omdat de voorgeschreven sabotagebeveiliging hiervoor ontbreekt.

Bij de levering inbegrepen (afb. 3.1)

Productafmetingen (afb. 3.2)

Overzicht lamp (afb. 3.3)

A Designring
B Lens/lensbehuizing
CInstelknopjeschemerinstelling D Instelknopje tijdinstelling
E Klemveer
F Aansluitkamer kroonsteentje

Reikwijdte (afb. 3.4)

4. Elektrische installatie

- Stroomtoevoer uitschakelen (afb. 4.1)

De stroomtoevoer bestaat uit een 3-polige kabel:

L = fase (meestal zwart of bruin) N = nuldraad (meestal blauw)

PE = aarde (meestal groen/geel)

Belangrijk: verwisseling van de aansluitingen leidt in het apparaat of in uw zekeringenkast tot kortsluiting. In dit geval moeten de afzonderlijke kabels geïdentificeerd en opnieuw gemonteerd worden. In de stroomtoevoerkabel kan een geschikte netschakelaar voor IN- en UIT-schakelen worden gemonteerd.

Belangrijk: na het aansluiten van de kabels moet altijd een kabelklem worden gemonteerd i.v.m. de trekont-lasting (afb. 5.5).

Aansluitingstekening (afb. 4.1)

Afb. 4.1/a Lamp zonder aanwezige nuldraad

Afb. 4.1/b Lamp met aanwezige nuldraad

Afb. 4.1/c Aansluiting via serie- schakelaar voor handschakeling en automatische werking

Afb. 4.1/d Aansluiting via een wisselschakelaar voor permanente verlichting en automatisch gebruik Stand I: automatische werking Stand II: handmodus voor permanente verlichting

Opgelet: uitschakelen van de installatie is alleen mogelijk bij installatie conform afb. 4.1/c.

5. Montage

• Alle onderdelen controleren op beschadigingen.
• Neem het product bij beschadigingen niet in gebruik.
• Kies een passende montageplaats; houd hierbij rekening met de reikwijdte en de bewegingsregistratie (afb. 5.1/5.2). De veiligste bewegingsregistratie heeft u als de sensor zijdelings in de looprichting gemonteerd resp. gericht wordt en het zicht niet belemmerd wordt door hindernissen (zoals bomen, muren etc.)

Montagestappen

• Stroomtoevoer uitschakelen
- Plafonduitsparing ø 68 mm boren (afb. 5.3).
• Aansluitkabel aansluiten (afb. 5.4).
- Kabelklem monteren i.v.m. de trekontlasting (afb. 5.5).
- Afdekking van de aansluitkamer vastschroeven (afb. 5.6).
- De klemveren naar boven richten en de unit in de plafonduitsparing plaatsen (afb. 5.7).
- Stroomtoevoer inschakelen (afb. 5.7).
- Functie-instellingen uitvoeren → '6. Werking'.

6. Werking

Fabrieksinstellingen

Schemerinstelling: 2000 lux Tijdinstelling: 8 sec.

• Designring van de behuizing nemen (afb. 6.1).
• De sensor naar links uit de unit draaien om bij de instelknop te komen.

Tijdinstelling (afb. 6.3)

De gewenste brandduur van de aangesloten lamp kan traploos van ca. 8 sec. tot max. 35 min. worden ingesteld.

Instelknopje positie 1 betekent kortste tijd, ca. 8 sec.

Instelknopje positie 6 betekent langste tijd, ca. 35 min.

Opmerking: bij de instelling van de sensor voor het registratiebereik en voor de functietest wordt aangeraden de kortste tijd in te stellen.

Schemerinstelling (afb. 6.4)

De gewenste drempelwaarde van de melder kan traploos van 2-2000 lux worden ingesteld.

• Na het beeindigen van de functie-instellingen de sensor naar rechts weer terug in zijn uitgangspositie brengen (afb. 6.5).
• Designring op de behuizing steken (afb. 6.6)

Reikwijdte-instelling (afb. 6.7/6.8)

Het registratiebereik kan naar wens optimaal worden ingesteld. Met de meegeleverde afdekplaatjes kunnen zoveel lenssegmenten als gewenst worden afgedekt, resp. de reikwijdte individueel worden verkort. Daardoor worden foutieve schakelingen door bijv. auto's, voetgangers enz. uitgesloten of plaatsen gericht bewaakt. De afdekplaatjes kunnen langs de inkepingen horizontaal of verticaal worden afgebroken of met een schaar worden doorgeknipt.

7. Gebruik/onderhoud

Weersinvloeden kunnen de werking van de bewegingsmelder beïnvloeden, bij hevige windvlagen, sneeuw, regen en hagel kan een foutieve schakeling voorkomen, omdat de plotselinge temperatuurverschillen niet van warmtebronnen onderscheiden kunnen worden. De registratielens kan bij vervuiling met een vochtige doek (zonder schoonmaakmiddel) worden gereinigd.

8. Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuil!

Alleen voor EU-landen:

Conform de geldende Europese richtlijn voor gebruikte elektrische en elektronische apparatuur en hun implementatie in het nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

9. Fabrieksgarantie

Als koper heeft u t.o.v. de verkoper recht op de wettelijk voorgeschreven garantie. Voor zover dit recht op garantie in uw land bestaat, wordt die door onze garantieverklaring noch verkort, noch beperkt. Wij verlenen 5 jaar garantie op de onberispelijke staat en het correcte functioneren van uw sensorproduct uit het

STEINEL Professional assortiment. Wij garanderen dat dit product geen materiaal-, productie- of constructiefouten heeft. Wij garanderen de goede werking van alle elektronische componenten en kabels, alsook dat alle toegepaste materialen en hun oppervlakken vrij van gebreken zijn.

Garantie claimen

Als u aanspraak wilt maken op garantie, dan kunt u het betreffende artikel, compleet samen met het originele aankoopbewijs en de klachtomschrijving, terugsturen naar uw leverancier of direct naar Van Spijk Agenturen, De Scheper 402, 5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig le bewaren tot de garantieperiode is verlopen. STEINEL kan niet aansprakelijk worden gesteld voor de transportkosten en het transportrisico van het terugsturen.

(Op onze website

www.vanspijk.nl vindt u meer informatie over het claimen van garantierechten)

Als u een garantie-aanvraag heeft of technische vragen betreffende uw product, kunt u contact opnemen met onze helpdesk [phone].

1. Technische gegevens

Afmetingen ∅×H78 × 89 mm
Minimale inbouwdiepte 54 mm min de dikte van de plafondplaat
Netaansluiting 220-240 V, 50/60 Hz
Vermogen
Gloei-/halogeenlampen	1000 W
TI-lampen elektr. voorschakelapparaten	430 W
TI-lampen, ongecompenseerd	500 VA
TI-lampen, seriegecompenseerd	406 VA
TI-lampen, parallel gecompenseerd	406 VA
Halogeenlampen, laag voltage	1000 VA
Led < 2 W	16 W
2 W < led < 8 W	64 W
Led > 8 W	64 W
Capacitieve belasting	132 μF
Sensortechniek passief infrarood
Registratiehoek 360°
Reikwijdte Max. 4 m
Tijdinstelling 8 sec. - 35 min.
Schemerinstelling 2 - 2000 lux
Bescherming IP 54
Temperatuurbereik - 20 °C tot + 40 °C

1. Storingen

Storing Oorzaak Oplossing
Zonder spanning	■ Zekering defect, niet ingeschakeld■ Kortsluiting	■ Nieuwe zekering, net-schakelaar inschakelen, kabel controleren met spanningstester■ Aansluitingen controleren
Schakelt niet in	■ Bij daglicht, lichtinstelling staat op schemerstand■ Gloeilamp defect■ Netschakelaar UIT■ Zekering defect	■ Opnieuw instellen■ Gloeilampen verwisselen■ Inschakelen■ Nieuwe zekering, eventu-eel aansluiting controleren
Schakelt niet uit	■ Continue beweging binnen het registratiebereik■ Geschakelde lamp bevindt zich binnen het registratiebereik en schakelt opnieuw door temperatuurverandering■ Serieschakelaar binnens-huis staat op permanent gebruik■ Wifi-apparaat erg dicht bij de sensor geplaatst	■ Bereik controleren■ Bereik controleren■ Serieschakelaar instellen op automatisch■ Afstand tussen wifi-apparaat en sensor vergroten
Schakelt steeds AAN/UIT	■ Geschakelde lamp bevindt zich binnen het registratiebereik■ Dieren bewegen zich binnen het registratiebereik	■ Bereik controleren■ Bereik controleren
Schakelt ongewenst aan	■ Wind beweegt bomen en struiken binnen het registratiegebied■ Registratie van auto's op straat■ Plotselinge temperatuur-verandering door het weer (wind, regen, sneeuw) of afvoerlucht van ventilato-ren, open ramen■ Wifi-apparaat erg dicht bij de sensor geplaatst	■ Bereik controleren■ Bereik controleren■ Bereik veranderen of montageplaats verleggen■ Afstand tussen wifi-apparaat en sensor vergroten
