BEDIENUNGSANLEITUNG IS 2360 DE ECO STEINEL

Information 000000000 07/2013 Technische Änderungen vorbehalten. STL-6995-16_BDAL-IS 2360 ECO DE_85x120.indd 1 01.08.16 14:54 STEINEL Vertrieb GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 www.steinel.de Contact www.steinel.de/contact 110072252 07/2019_ATechnische Änderungen vorbehalten. / Subject to technical modification without notice.

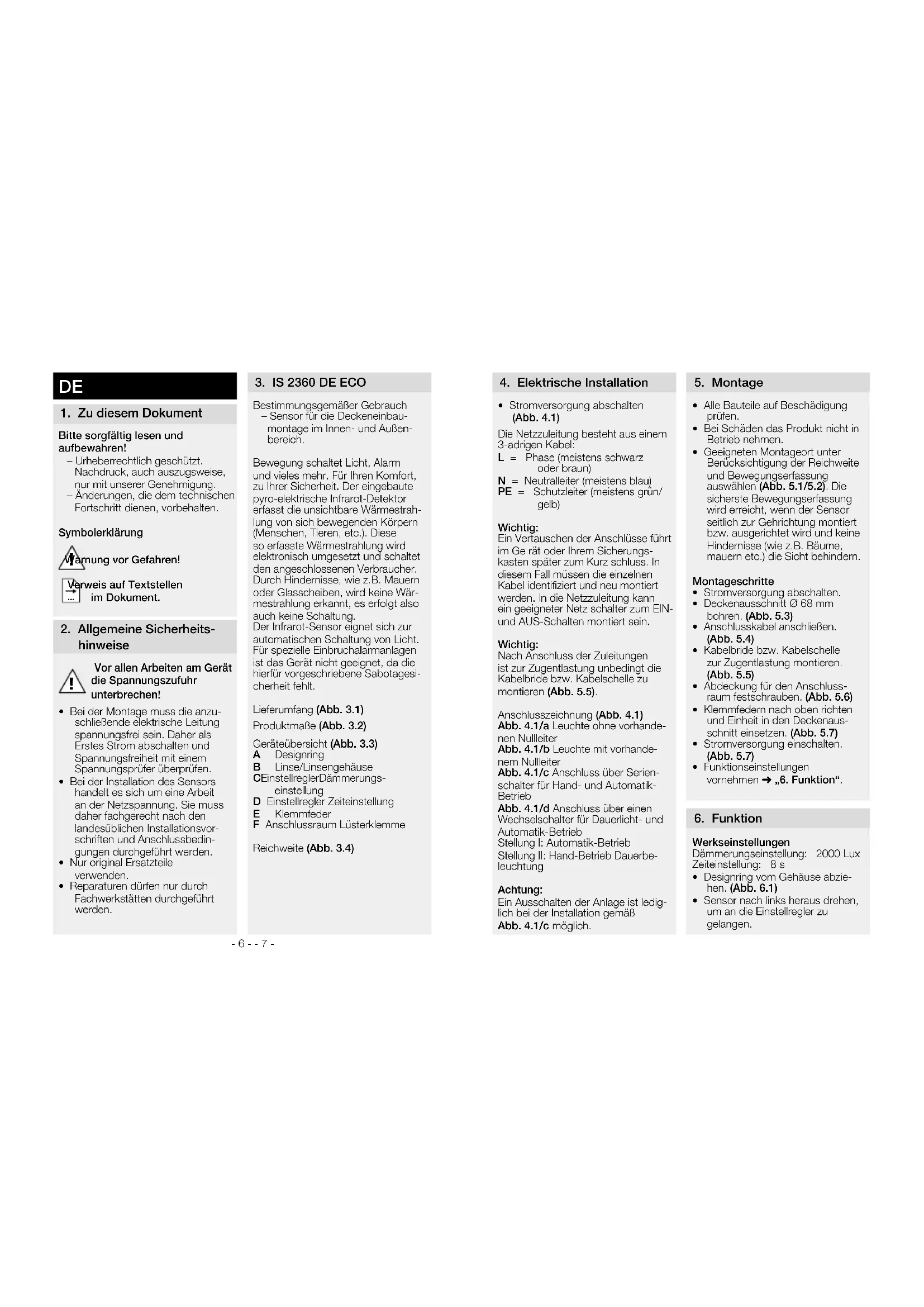

1. Zu diesem Dokument

Bitte sorgfältig lesen und aufbewahren! – Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Symbolerklärung Warnung vor Gefahren! Verweis auf Textstellen im Dokument.

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!

• Bei der Montage muss die anzu- schließende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.

• Bei der Installation des Sensors handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landesüblichen Installationsvor- schriften und Anschlussbedin- gungen durchgeführt werden.

• Nur original Ersatzteile verwenden.

• Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden.

Bestimmungsgemäßer Gebrauch – Sensor für die Deckeneinbau- montage im Innen- und Außen- bereich. Bewegung schaltet Licht, Alarm und vieles mehr. Für Ihren Komfort, zu Ihrer Sicherheit. Der eingebaute pyro-elektrische Infrarot-Detektor erfasst die unsichtbare Wärmestrah- lung von sich bewegenden Körpern (Menschen, Tieren, etc.). Diese so erfasste Wärmestrahlung wird elektronisch umgesetzt und schaltet den angeschlossenen Verbraucher. Durch Hindernisse, wie z.B. Mauern oder Glasscheiben, wird keine Wär- mestrahlung erkannt, es erfolgt also auch keine Schaltung. Der Infrarot-Sensor eignet sich zur automatischen Schaltung von Licht. Für spezielle Einbruchalarmanlagen ist das Gerät nicht geeignet, da die hierfür vorgeschriebene Sabotagesi- cherheit fehlt. Lieferumfang (Abb. 3.1) Produktmaße (Abb. 3.2) Geräteübersicht (Abb. 3.3) A Designring B Linse/Linsengehäuse C Einstellregler Dämmerungs- einstellung D Einstellregler Zeiteinstellung E Klemmfeder F Anschlussraum Lüsterklemme Reichweite (Abb. 3.4)

• Stromversorgung abschalten (Abb. 4.1) Die Netzzuleitung besteht aus einem 3-adrigen Kabel: L = Phase (meistens schwarz oder braun) N = Neutralleiter (meistens blau) PE = Schutzleiter (meistens grün/ gelb) Wichtig: Ein Vertauschen der Anschlüsse führt im Ge rät oder Ihrem Sicherungs- kasten später zum Kurz schluss. In diesem Fall müssen die einzelnen Kabel identifiziert und neu montiert werden. In die Netzzuleitung kann ein geeigneter Netz schalter zum EIN- und AUS-Schalten montiert sein. Wichtig: Nach Anschluss der Zuleitungen ist zur Zugentlastung unbedingt die Kabelbride bzw. Kabelschelle zu montieren (Abb. 5.5). Anschlusszeichnung (Abb. 4.1) Abb. 4.1/a Leuchte ohne vorhande- nen Nullleiter Abb. 4.1/b Leuchte mit vorhande- nem Nullleiter Abb. 4.1/c Anschluss über Serien- schalter für Hand- und Automatik- Betrieb Abb. 4.1/d Anschluss über einen Wechselschalter für Dauerlicht- und Automatik-Betrieb Stellung I: Automatik-Betrieb Stellung II: Hand-Betrieb Dauerbe- leuchtung Achtung: Ein Ausschalten der Anlage ist ledig- lich bei der Installation gemäß Abb.4.1/c möglich.

• Alle Bauteile auf Beschädigung prüfen.

• Bei Schäden das Produkt nicht in Betrieb nehmen.

• Geeigneten Montageort unter Berücksichtigung der Reichweite und Bewegungserfassung auswählen (Abb. 5.1/5.2). Die sicherste Bewegungserfassung wird erreicht, wenn der Sensor seitlich zur Gehrichtung montiert bzw. ausgerichtet wird und keine Hindernisse (wie z.B. Bäume, mauern etc.) die Sicht behindern. Montageschritte

• Stromversorgung abschalten.

• Deckenausschnitt Ø 68 mm bohren. (Abb. 5.3)

• Anschlusskabel anschließen. (Abb. 5.4)

• Kabelbride bzw. Kabelschelle zur Zugentlastung montieren. (Abb. 5.5)

• Abdeckung für den Anschluss- raum festschrauben. (Abb. 5.6)

• Klemmfedern nach oben richten und Einheit in den Deckenaus- schnitt einsetzen. (Abb. 5.7)

• Stromversorgung einschalten. (Abb. 5.7)

• Funktionseinstellungen vornehmen ➜ „6. Funktion“.

Werkseinstellungen Dämmerungseinstellung: 2000 Lux Zeiteinstellung: 8 s

• Designring vom Gehäuse abzie- hen. (Abb. 6.1)

• Sensor nach links heraus drehen, um an die Einstellregler zu gelangen.- 8 - - 9 -

Witterungseinflüsse können die Funktion des Bewegungsmelders beeinflussen, bei starken Windböen, Schnee, Regen, Hagel kann es zu einer Fehlschaltung kommen, da die plötzlichen Temperaturschwankun-gen nicht von Wärmequellen unter- schieden werden können. Die Erfas-sungslinse kann bei Verschmutzung mit einem feuchten Tuch (ohne Reini-gungsmittel) gesäubert werden.

Elektrogeräte, Zubehör und Verpa-ckungen sollen einer umweltgerech-ten Wiederverwertung zugeführt werden.Werfen Sie Elektrogeräte nicht in den Hausmüll!Nur für EU-Länder:Gemäß der geltenden Europäi-schen Richtlinie über Elektro- und Elektronik- Altgeräte und ihrer Um-setzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektro-geräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

9. Herstellergarantie

Herstellergarantie für Unternehmer, wobei Unternehmer eine natürliche oder juristische Person oder eine rechtsfähige Personengesellschaft ist, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt.Zeiteinstellung (Abb. 6.3)Die gewünschte Leuchtdauer der angeschlossenen Leuchte kann stufenlos von ca. 8 s bis max. 35 min eingestellt werden. Einstellregler Position 1 bedeutet kürzeste Zeit, ca. 8 s. Einstellregler Position 6 bedeutet längste Zeit, ca. 35 min.Hinweis: Bei Einstellung des Sensors für den Erfassungsbereich und für einen Funktionstest wird empfohlen, die kürzeste Zeit einzustellen.Dämmerungseinstellung (Abb. 6.4)Die gewünschte Ansprechschwelle des Melders kann stufenlos von 2-2000 Lux eingestellt werden. Position 1 bedeutet Tageslichtbetrieb, ca. 2000 Lux. Position 6 bedeutet Dämmerungs-betrieb ca. 2 Lux.• Nach Beendigung der Funktions-einstellung Sensor nach rechts in die Ausgangsposition zurück bringen. (Abb. 6.5)• Designring auf das Gehäuse aufstecken (Abb. 6.6)Reichweiteneinstellung (Abb. 6.7/6.8)Je nach Bedarf kann der Erfassungs-bereich optimal eingestellt werden. Die beiliegenden Abdeckblenden dienen dazu, beliebig viele Linsen-segmente abzudecken, bzw. die Reichweite individuell zu verkürzen. Somit werden Fehlschaltungen durch z.B. Autos, Passanten etc. ausgeschlossen oder Gefahrenstellen gezielt überwacht. Die Abdeckblen-den können entlang der vorgenuteten Einteilungen in der Senkrechten und Waagerechten getrennt oder mit einer Schere geschnitten werden. STEINEL-Originalteile sind,• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,• bei Transportschäden oder -verlusten.Diese Herstellergarantie lässt Ihre ge-setzlichen Rechte unberührt. Die hier beschriebenen Leistungen gelten zu-sätzlich zu den gesetzlichen Rech-ten und beschränken oder ersetzen diese nicht.Die Garantie gilt für sämtliche STEINEL- Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).GeltendmachungWenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollstän-dig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kauf-datums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantie zeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung überneh-men wir keine Haftung.Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-ClarholzAlle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Herstel-ler Ihnen als Kunde gerne eine unent-geltliche Garantie gemäß den nach-stehenden Bedingungen:Wir leisten Garantie durch kosten lose Behebung der Mängel (nach unserer Wahl: Reparatur oder Austausch man-gelhafter Teile ggf. Austausch durch ein Nachfolgemodell oder Erstel-lung einer Gutschrift), die nachweis-lich innerhalb der Garantiezeit auf ei-nem Material- oder Herstellungs fehler beruhen.Die Garantiezeit für• Sensorik / Außenleuchten / Innen-leuchten beträgt: 5 Jahre und beginnt mit dem Kaufdatum des Produktes.Ausdrücklich ausgenommen von die-ser Garantie sind alle auswechselba-ren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf ge-brauchsbedingtem oder sonsti-gem natürlichem Verschleiß zurück-zuführen sind,• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenom-men wurden oder Mängel auf die Verwendung von Zubehör- , Ergänzungs- oder Ersatz teilen zu-rückzuführen sind, die keine HERSTELLER

11. Betriebsstörungen

Störung Ursache Abhilfe Ohne Spannung n Sicherung defekt, nicht eingeschaltet n Kurzschluss n neue Sicherung, Netz- schalter einschalten, Leitung überprüfen mit Spannungsprüfer n Anschlüsse überprüfen Schaltet nicht ein n bei Tagesbetrieb, Dämmerungseinstellung steht auf Nachtbetrieb n Glühlampe defekt n Netzschalter AUS n Sicherung defekt n neu einstellen n Glühlampen austauschen n einschalten n neue Sicherung, evtl. Anschluss überprüfen Schaltet nicht aus n dauernde Bewegung im Erfassungsbereich n geschaltete Leuchte befindet sich im Erfassungs- bereich und schaltet durch Temperaturveränderung neu n durch den hausinternen Serienschalter auf Dauer- betrieb n WLAN Gerät sehr nah am Sensor positioniert n Bereich kontrollieren n Bereich kontrollieren n Serienschalter auf Automatik n Abstand zwischen WLAN Gerät und Sensor vergrößern Schaltet immer EIN/AUS n geschaltete Leuchte befindet sich im Erfassungsbereich n Tiere bewegen sich im Erfassungsbereich n Bereich kontrollieren n Bereich kontrollieren Schaltet unerwünscht ein n Wind bewegt Bäume und Sträucher im Erfassungsbereich n Erfassung von Autos auf der Straße n plötzliche Temperaturver- änderung durch Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilatoren, oenen Fenstern n WLAN Gerät sehr nah am Sensor positioniert n Bereich kontrollieren n Bereich kontrollieren n Bereich verändern, Montageort verlegen n Abstand zwischen WLAN Gerät und Sensor vergrößern

10. Technische Daten

Abmessungen Ø × H 78 × 89 mm Mindesteinbautiefe 54 mm abzgl. Stärke der Deckenplatte Netzanschluss 220-240 V, 50/60 Hz Leistung Glüh-/Halogenlampenlast Leuchtstoampen EVGs Leuchtstoampen unkompensiert Leuchtstoampen reihenkompensiert Leuchtstoampen parallelkompensiert Niedervolt-Halogenlampen LED < 2 W

LED > 8 W Kapazitive Belastung 1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132 μF Sensortechnik Passiv-Infrarot Erfassungswinkel 360° Reichweite max. 4 m Zeiteinstellung 8 s - 35 min Dämmerungseinstellung 2-2000 Lux Schutzart IP 54 Temperaturbereich - 20 °C bis + 40 °C- 12 - - 13 -
