MODE D'EMPLOI IS 2360 DE ECO STEINEL

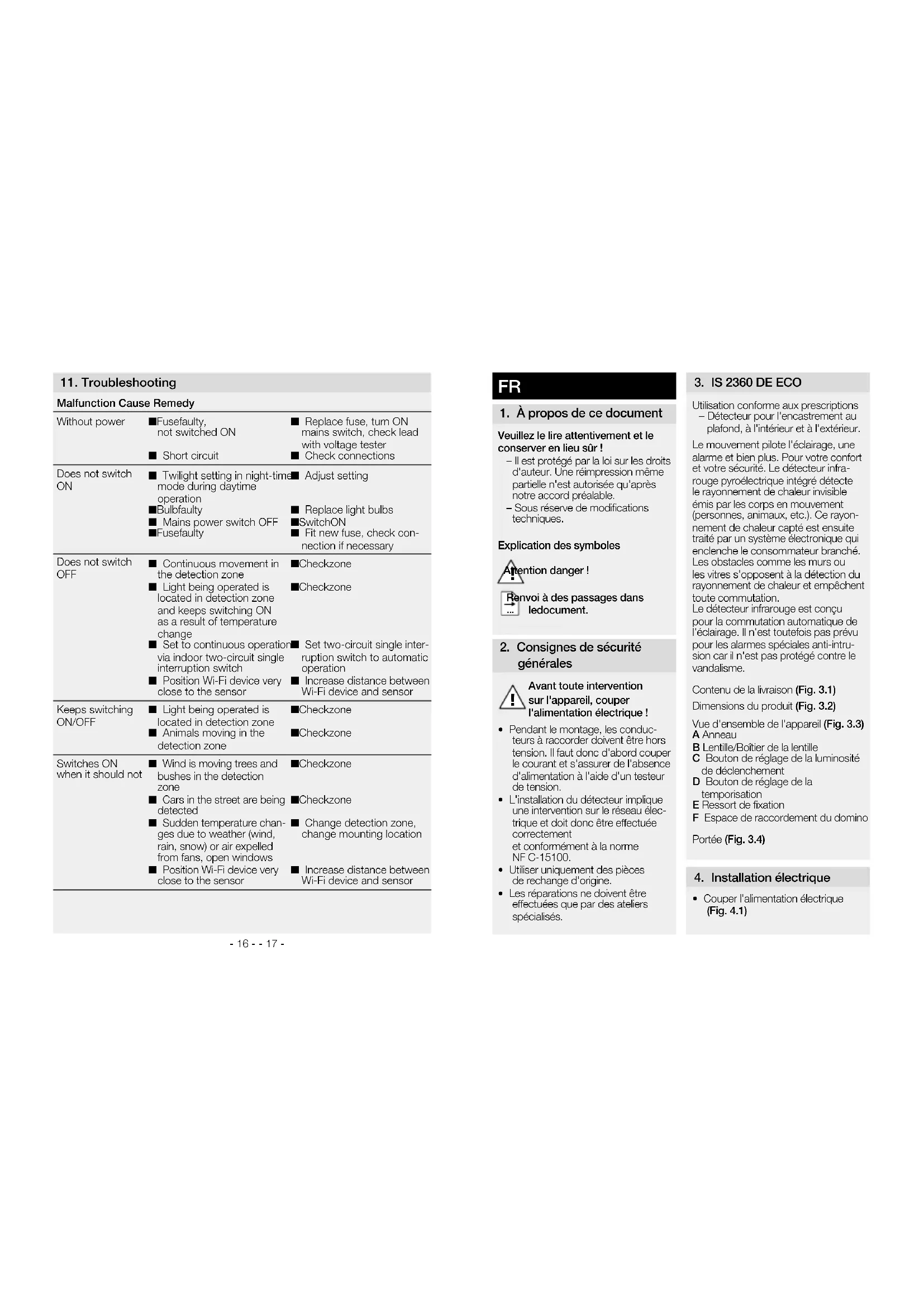

1. À propos de ce document

Veuillez le lire attentivement et le conserver en lieu sûr ! – Il est protégé par la loi sur les droits d'auteur. Une réimpression même partielle n'est autorisée qu'après notre accord préalable. – Sous réserve de modifications techniques. Explication des symboles Attention danger ! Renvoi à des passages dans le document.

2. Consignes de sécurité

Avant toute intervention sur l'appareil, couper l'alimentation électrique !

• Pendant le montage, les conduc- teurs à raccorder doivent être hors tension. Il faut donc d'abord couper le courant et s'assurer de l'absence d'alimentation à l'aide d'un testeur de tension.

• L'installation du détecteur implique une intervention sur le réseau élec- trique et doit donc être eectuée correctement et conformément à la norme NF C-15100.

• Utiliser uniquement des pièces de rechange d'origine.

• Les réparations ne doivent être eectuées que par des ateliers spécialisés.

Utilisation conforme aux prescriptions – Détecteur pour l'encastrement au plafond, à l'intérieur et à l'extérieur. Le mouvement pilote l'éclairage, une alarme et bien plus. Pour votre confort et votre sécurité. Le détecteur infra- rouge pyroélectrique intégré détecte le rayonnement de chaleur invisible émis par les corps en mouvement (personnes, animaux, etc.). Ce rayon- nement de chaleur capté est ensuite traité par un système électronique qui enclenche le consommateur branché. Les obstacles comme les murs ou les vitres s'opposent à la détection du rayonnement de chaleur et empêchent toute commutation. Le détecteur infrarouge est conçu pour la commutation automatique de l'éclairage. Il n'est toutefois pas prévu pour les alarmes spéciales anti-intru- sion car il n'est pas protégé contre le vandalisme. Contenu de la livraison (Fig. 3.1) Dimensions du produit (Fig. 3.2) Vue d'ensemble de l'appareil (Fig. 3.3) A Anneau B Lentille/Boîtier de la lentille C Bouton de réglage de la luminosité de déclenchement D Bouton de réglage de la temporisation E Ressort de fixation F Espace de raccordement du domino Portée (Fig. 3.4)

4. Installation électrique

• Couper l'alimentation électrique (Fig. 4.1)

!- 18 - - 19 - Le câble d'alimentation secteur est composé d'un câble à 3 conducteurs : L = phase (généralement noir, marron ou gris) N = neutre (généralement bleu) PE = conducteur de terre (généralement vert/jaune) Important : une inversion des branchements entraînera plus tard un court-circuit dans l'appareil ou dans le boîtier à fusibles. Dans ce cas, il faut identifier les câbles et les raccorder en conséquence. Il est possible de mon- ter sur le câble secteur un interrupteur adéquat permettant la mise en ou hors circuit de l'appareil. Important : après avoir branché les câbles d'alimentation, il faut absolu- ment monter la bride de câbles ou le collier de câbles afin de les protéger contre les tractions. (Fig. 5.5) Schéma de connexion (Fig. 4.1) Fig 4.1/a Luminaire sans conducteur de neutre Fig. 4.1/b Luminaire avec conducteur de neutre Fig. 4.1/c Raccordement par interrupteur en série pour la commande manuelle ou automatique Fig. 4.1/d Raccordement par un interrupteur va-et-vient pour une marche forcée ou un fonctionnement automatique Position I : fonctionnement automatique Position II : fonctionnement manuel, marche forcée Attention : une mise hors circuit de l'appareil est uniquement possible lors de l'installation conformément à la fig. 4.1/c.

• Contrôler l'absence de dommages sur toutes les pièces.

• Ne pas mettre le produit en service en cas de dommage.

• Choisir un emplacement de mon- tage approprié en tenant compte de la portée et de la détection des mouvements (Fig. 5.1/5.2). La dé- tection des mouvements est la plus fiable quand le détecteur est monté ou orienté perpendiculairement au sens de passage et qu'aucun obstacle (arbre, mur, etc.) n'obstrue le champ de visée. Étapes de montage

• Couper l'alimentation.

• Eectuer la découpe au plafond de ø 68 mm. (Fig. 5.3)

• Brancher les câbles de raccorde- ment. (Fig. 5.4)

• Monter la bride de câbles ou le col- lier de câbles de protection contre les tractions. (Fig. 5.5)

• Visser le cache de protection de raccordement. (Fig. 5.6)

• Orienter les ressorts de fixation vers le haut et insérer l'appareil dans la découpe du plafond. (Fig. 5.7)

• Mettre l'appareil sous tension. (Fig. 5.7)

• Procéder aux réglages des fonctions ➜ « 6. Fonctions ».

Réglages eectués en usine Réglage de la luminosité de déclen- chement : 2000 lx Temporisation : 8 s

• Retirer l'anneau du boîtier. (Fig. 6.1)

• Dévisser la tête de détection en la tournant vers la gauche afin d'ac- céder aux boutons de réglage.

7. Utilisation/Entretien

Les conditions atmosphériques peuvent influencer le fonctionnement du détecteur de mouvement car les fortes rafales de vent, la neige, la pluie ou la grêle peuvent provoquer un dé- clenchement intempestif, les variations brutales de température ne pouvant pas être diérenciées des sources de chaleur. Si la lentille de détection se salit, la nettoyer avec un chion hu- mide (ne pas utiliser de détergent).

Les appareils électriques, les acces- soires et les emballages doivent être soumis à un recyclage respectueux de l’environnement. Ne jetez pas les appareils électriques avec les ordures ménagères! Uniquement pour les pays de l'UE: conformément à la directive euro- péenne en vigueur relative aux appa- reils électriques et électroniques usa- gés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l’objet d’un recyclage écologique.

9. Garantie du fabricant

En tant qu’acheteur, vous disposez des droits prescrits par la loi à l’en- contre du vendeur. Notre déclaration de garantie ne raccourcit ni ne limite ces droits dans la mesure où ils existent dans votre pays. Nous vous accordons une garantie de 5ans sur Temporisation (Fig. 6.3) La durée d'éclairage souhaitée du luminaire raccordé est réglable progressivement d'environ 8 s à 35 min au maximum. La position 1 du bouton de réglage correspond à la durée minimum, env. 8 s. La position 6 du bouton de réglage correspond à la durée maximum, env. 35 min. Remarque : lors du réglage de la zone de détection du détecteur et du test de fonctionnement, nous recommandons de régler la durée la plus courte. Réglage de la luminosité de déclenchement (Fig. 6.4) La luminosité de déclenchement sou- haitée du détecteur peut être réglée progressivement d'env. 2 à 2000 lx. La position 1 correspond au fonc- tionnement diurne, env. 2000 lx. La position 6 correspond au fonc- tionnement nocturne env. 2 lx.

• Après avoir terminé le réglage des fonctions, remettre la tête de dé- tection dans sz position initiale en la tournant vers la droite. (Fig. 6.5)

• Emboîter l'anneau sur le boîtier. (Fig. 6.6) Réglage de la portée (fig. 6.7/6.8) Il est possible de régler la zone de détection de façon optimale en fonction des besoins. Les caches en- fichables fournis permettent de mas- quer le nombre voulu de segments de lentille ou de réduire individuellement la portée. Ceci permet d'éviter les dé- clenchements intempestifs provoqués par ex. par des voitures, des pas- sants, etc. ou de cibler la surveillance des zones dangereuses. Les caches enfichables peuvent être séparés à l'horizontale ou à la verticale le long des sectionnements pré-rainurés ou bien être coupés avec des ciseaux.- 21 -- 20 - Veuillez consulter notre site Internet www.steinel-professional.de/garan- tie pour de plus amples informations sur la manière de faire valoir un droit à une prestation de garantie. Si vous avez besoin d’avoir recours au service de garantie ou si vous avez une question au sujet de votre produit, vous pouvez nous appeler à tout mo- ment au n° d’assistance téléphonique pour la clientèle 03 20 30 34 00.

DE GARANTIE FABRICANTDE GARANTIE ANS FABRICANT DE GARANTIE ANS FABRICANT le parfait état et le bon fonctionnement de votre produit à détection STEINEL Professional. Nous garantissons que ce produit ne présente pas de défauts matériels, de fabrication ni de construction. Nous garantissons le bon état de fonctionnement de tous les composants électroniques et des câbles ainsi que l’absence de vices pour tous les matériaux utilisés et leurs surfaces. Réclamation: Si vous avez une réclamation à faire au sujet de votre produit, veuillez l’envoyer complet franco de port accompagné de la preuve d’achat originale qui doit comprendre la date de l’achat et la désignation du produit à votre revendeur.

11. Dysfonctionnements

Problème Cause Solution N'est pas sous tension n Fusible défectueux, appareil hors circuit n Court-circuit n Changer le fusible défectueux, mettre l'interrupteur secteur en circuit, vérifier le câble à l'aide d'un testeur de tension n Vérifier le branchement L'appareil ne s'allume pas n Pendant la journée, le réglage de la luminosité de déclen- chement est en position nocturne n Ampoule à incandescence défectueuse n Interrupteur en position ARRÊT n Fusible défectueux n Ajuster à nouveau n Changer l'ampoule à incandescence n Mettre en circuit n Changer le fusible, éventuelle- ment vérifier le branchement L'appareil ne s'éteint pas n Mouvement continu dans la zone de détection n Le luminaire raccordé se trouve dans la zone de détection et se rallume sous l'eet des variations de température n Marche forcée activée par interrupteur n L'appareil wifi est situé très près du détecteur n Contrôler la zone de détection n Contrôler la zone de détection n Mettre l'interrupteur sur commande automatique n Augmenter la distance entre l'appareil wifi et le détecteur L'appareil s'allume et s'éteint conti- nuellement n Le luminaire raccordé se trouve dans la zone de détection n Des animaux se déplacent dans la zone de détection n Contrôler la zone de détection n Contrôler la zone de détection Allumage intempestif n Le vent agite des arbres et des arbustes dans la zone de détection n Détection de voitures passant sur la chaussée n Variations subites de tempé- rature dues aux intempéries (vent, pluie, neige) ou à des courants d'air provenant de ventilateurs ou de fenêtres ouvertes n L'appareil wifi est situé très près du détecteur n Contrôler la zone de détection n Contrôler la zone de détection n Modifier la zone, monter l'appareil à un autre endroit n Augmenter la distance entre l'appareil wifi et le détecteur

10. Caractéristiques techniques

Dimensions (Ø × H) 78 × 89 mm Profondeur de montage minimum 54 mm moins l'épaisseur de la dalle du plafond Raccordement au secteur 220-240 V, 50/60 Hz Puissance Lampe à incandescence / halogène Tubes fluorescents ballasts électroniques Tubes fluorescents non compensés Tubes fluorescents compensés en série Tubes fluorescents compensés en parallèle Lampes halogènes basse tension LED < 2 W

LED > 8 W Charge capacitive 1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132 μF Technique de détection Détecteur infrarouge passif Angle de détection 360° Portée max. 4 m Temporisation de 8 s à 35 min Réglage de la luminosité de déclenchement de 2 à 2000 lx Indice de protection IP 54 Intervalle de température de - 20 °C à + 40 °C- 22 - - 23 -
