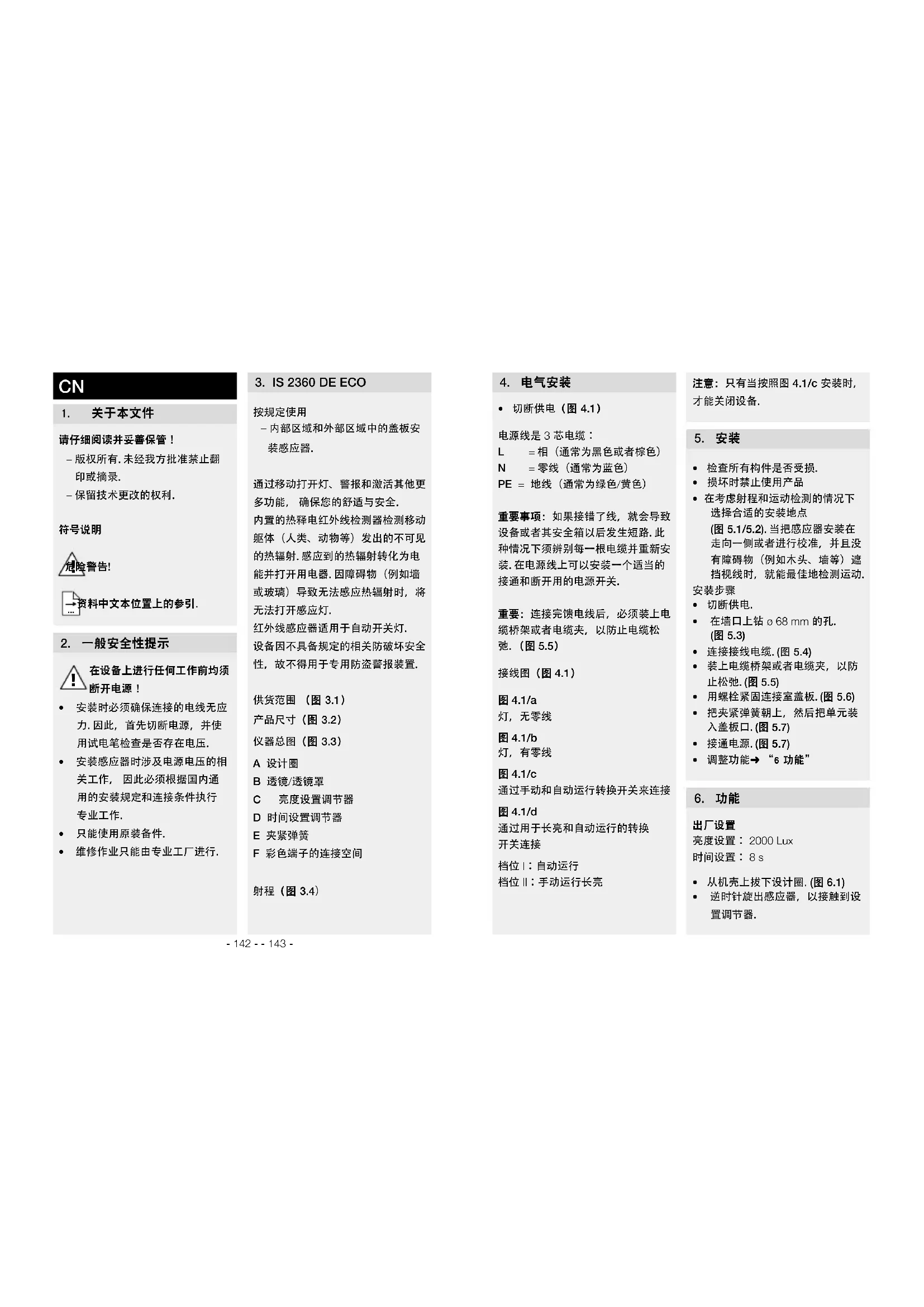

用户手册 IS 2360 DE ECO STEINEL

• 版权所有. 未经我方批准禁止翻印或摘录.
• 保留技术更改的权利.

符号说明

警告!

料中文本位置上的参引.

2. 一般安全性提示

在设备上进行任何工作前均须断开电源！

• 安装时必须确保连接的电线无应力. 因此, 首先切断电源, 并使用试电笔检查是否存在电压.
• 安装感应器时涉及电源电压的相关工作，因此必须根据国内通用的安装规定和连接条件执行专业工作.
• 只能使用原装备件.
• 维修作业只能由专业工厂进行.

3. IS 2360 DE ECO

按规定使用

- 内部区域和外部区域中的盖板安装感应器.

通过移动打开灯、警报和激活其他更多功能，确保您的舒适与安全。

内置的热释电红外线检测器检测移动躯体（人类、动物等）发出的不可见的热辐射.感应到的热辐射转化为电能并打开用电器.因障碍物（例如墙或玻璃）导致无法感应热辐射时，将无法打开感应灯.

红外线感应器适用于自动开关灯.

设备因不具备规定的相关防破坏安全性，故不得用于专用防盗警报装置。

供货范围（图 3.1）

产品尺寸（图 3.2）

仪器总图（图3.3）

A 设计圈
B 透镜/透镜罩
C 亮度设置调节器
D 时间设置调节器
E夹紧弹簧
F 彩色端子的连接空间

射程（图 3.4）

4. 电气安装

- 切断供电（图 4.1）

电源线是3芯电缆：

L = 相（通常为黑色或者棕色）

N = 零线（通常为蓝色）

PE = 地线（通常为绿色/黄色）

重要事项：如果接错了线，就会导致设备或者其安全箱以后发生短路。此种情况下须辨别每一根电缆并重新安装。在电源线上可以安装一个适当的接通和断开用的电源开关。

重要：连接完馈电线后，必须装上电缆桥架或者电缆夹，以防止电缆松弛。（图5.5）

接线图（图4.1）

图 4.1/a

灯，无零线

图 4.1/b

灯，有零线

图 4.1/c

通过手动和自动运行转换开关来连接

图4.1/d

通过用于长亮和自动运行的转换开关连接

档位1：自动运行

档位Ⅱ：手动运行长亮

注意：只有当按照图 4.1/c 安装时，才能关闭设备。

5. 安装

• 检查所有构件是否受损.
• 损坏时禁止使用产品
• 在考虑射程和运动检测的情况下选择合适的安装地点 (图 5.1/5.2). 当把感应器安装在走向一侧或者进行校准，并且没有障碍物（例如木头、墙等）遮挡视线时，就能最佳地检测运动。

安装步骤

• 切断供电.
• 在墙口上钻 68mm 的孔. (图5.3)
• 连接接线电缆.(图 5.4)
• 装上电缆桥架或者电缆夹，以防止松弛。(图 5.5)
• 用螺栓紧固连接室盖板.(图 5.6)
• 把夹紧弹簧朝上，然后把单元装入盖板口。(图 5.7)
• 接通电源.(图 5.7)
• 调整功能 “6功能”

6. 功能

出厂设置

亮度设置：2000 Lux

时间设置：8s

• 从机壳上拔下设计圈. (图 6.1)
• 逆时针旋出感应器，以接触到设置调节器.

时间设置 (图 6.3)

所连接的灯的希望亮起时间可以在大约 8 s 至最大 35 min 之间连续设置. 设置调节器位置 1 表示时间最短, 大约 8 s.

设置调节器位置 6 表示时间最长，大约 35 min.

说明：当设置监测范围和一个功能测试用感应器时，建议把时间设置为最短.

亮度设置 (图 6.4)

指示灯的希望响应门限可以在2-2000 Lux之间连续设置.

位置 1 代表日间运行， 大约 2000 Lux.

位置 6 代表亮度运行大约 2 Lux.

功能调整结束后，感应器向右返回原始位置。(图 6.5)

- 把设计圈插到机壳上 (图 6.6)

射程设置（图 6.7/6.8）

根据需要可以设置最佳的感应范围.附带的遮板用于覆盖任意大小的镜头部分或者自定义缩短有效距离.从而排除因汽车、行人等引起的错误打开，或者针对性地监控危险位置.可沿预开槽分割线以垂直或水平方向切开（或使用剪刀剪开）遮板.

7. 运行/保养

天气条件可能影响运动检测器的功能，因运动检测器无法分辨突发性温度波动与热源，故强风暴、强降雪、强降雨以及冰雪天气可能导致错误打开.检测透镜脏污后可以用潮湿的擦布（不用清洁剂）擦干净.

8. 废弃物处理

电子设备、附件和包装应根据环保要求寻求再次利用。

不得将电子设备投入生活垃圾！

仅针对欧盟国家：

根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备断开、收集在一起并根据环保要求寻求再次利用。

9. 制造商担保

作为购买方相对销售商具有法定的免费修换权和保修权. 如果您所在国家具有相关法律规定，该权利不受我们质保声明而缩短或任何限制。我们为施特朗专业传感器产品的完好性能和正常功能提供5年质保。我们保证此产品不含材料、生产和结构方面的缺陷，我们保证所有电子部件和电缆的

功能可靠性以及所使用的材料及其表面无任何缺陷。

质保索赔

如需提出产品索赔，则请您将完整的原始购买凭证（必须包含购买日期和产品名称的说明）自费邮寄给您的经销商或直接邮寄给我们：Rm.25A Huadu Mansion, No.828-838 Zhangyang Road, 200122 Shanghai, PR China.为此，建议您妥善保存购买凭证，直至质保

期到期。施特朗对寄回过程中的运输费用和风险不承担任何责任。

质保索赔的相关信息请参见我们网站的主页 www.stinel.cn

如果您对质保或产品有任何疑问，敬请垂询：服务热线+86 21 5820 4486。

5年厂商质保

1. 技术参数

尺寸(∅×H)

78×89mm

最小安装深度 54 mm，不包括盖板的厚度

电源连接	220-240 V, 50/60 Hz

功率
白炽灯/卤素灯负载	1000 W
荧光灯电子镇流器	430 W
荧光灯未补偿	500 VA
荧光灯已串联补偿	406 VA
荧光灯并联补偿	406 VA
低压卤素灯	1000 VA
LED < 2 W	16 W
2 W < LED < 8 W	64 W
LED > 8 W	64 W
电容负载	132 μF
传感器技术被动红外线
感应角度	360°
有效距离最大 4 m
时间设置8 秒 - 35 分钟
亮度设置2 至 2000 Lux
保护形式	IP 54
温度范围	-20°C bis + 40°C

11. 运行故障
故障原因		补教办法
无电压	■ 保险丝损坏,没接通	■ 新保险丝,接通电源开关,用电压检测器检查电线
	■ 短路	■ 检查连接情况
未打开	■ 当日间运行时,亮度设置表示夜间运行	■ 重新调整
	■ 白炽灯损坏	■ 更换白炽灯
	■ 电源开关“关闭”	■ 接通
	■ 保险丝坏了	■ 新保险丝,必要时检查连接情况
无法关闭	■ 在感应区域持续运动	■ 检查范围
	■ 接通的灯位于感应区域,并且因温度改变而重新接通	■ 检查范围
	■ 通过室内串联开关切换到持续运行模式	■ 串联开关切换到自动运行模式
	■ WLAN(无线网络)设备的位置离传感器过近	■ 增加WLAN(无线网络)设备与传感器之间的距离
始终打开/关闭	■ 接通的灯处于感应区域	■ 检查范围
	■ 动物在感应区域运动	■ 检查范围
意外打开	■ 风吹动感应区域的草木	■ 检查范围
	■ 感应路上的汽车	■ 检查范围
	■ 因天气情况(风、雨、雪)或者风机吹风、窗户敞开而造成温度突然变化	■ 区域改变,在安装地点敷设
	■ WLAN(无线网络)设备的位置离传感器过近	■ 增加WLAN(无线网络)设备与传感器之间的距离
