ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ IS 2360 DE ECO STEINEL

4. Ηλεκτρική εγκατάσταση

• Διακόπτετε τροφοδοσία ρεύματος (εικ. 4.1) Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο 3 συρμάτων: L = Φάση (συνήθως μαύρο, καφέ ή καφέ) N = Ουδέτερος αγωγός (συνήθως μπλε) PE = Αγωγός γείωσης (συνήθως πράσινο/κίτρινο) Σημαντικό: Το μπέρδεμα των συνδέ- σεων θα προκαλέσει αργότερα στη συσκευή ή στον πίνακα ασφαλειών βραχυκύκλωμα. Στην περίπτωση αυτή πρέπει να αναγνωριστούν τα μεμονω- μένα καλώδια και να εγκατασταθούν εκ νέου. Στο καλώδιο τροφοδοσίας μπορεί να συναρμολογηθεί και κα- τάλληλος διακόπτης κυκλώματος για ενεργοποίηση (ΕΝΤΟΣ) και απενεργο- ποίηση (ΕΚΤΟΣ). Σημαντικό: Μετά τη σύνδεση των αγωγών πρέπει να συναρμολογηθεί οπωσδήποτε ο συνδετήρας ή το κολάρο καλωδίων με σκοπό την αγκύ- ρωση καλωδίων. (εικ. 5.5) Διάγραμμα συνδέσεων (εικ. 4.1) εικ. 4.1/a Λάμπα χωρίς ουδέτερο αγωγό εικ. 4.1/b Λάμπα με ουδέτερο αγωγό εικ. 4.1/c Σύνδεση μέσω σειριακού διακόπτη για χειροκίνητη και αυτόματη λειτουργία εικ. 4.1/d Σύνδεση μέσω μεταγωγικού διακόπτη για αυτόματη λειτουργία και λειτουρ- γία φωτός διαρκείας Θέση I: Αυτόματη λειτουργία Θέση II: Χειροκίνητη λειτουργία Διαρ- κής φωτισμός Προσοχή: Η απενεργοποίηση της εγκατάστασης είναι εφικτή μόνο εφό- σον γίνει εγκατάσταση σύμφωνα με την εικ. 4.1/c.

• Ελέγχετε όλα τα εξαρτήματα σχε- τικά με βλάβες.

• Σε περίπτωση βλαβών δεν επιτρέ- πεται η λειτουργία του προϊόντος.

• Επιλέγετε κατάλληλο σημείο εγακτάστασης λαμβάνοντας υπόψη την εμβέλεια και την ανί- χνευση κινήσεων (εικ. 5.1/5.2). Η ασφαλέστερη ανίχνευση κινήσεων επιτυγχάνεται, εάν η εγκατάσταση του αισθητήρα ή η ευθυγράμμισή του πραγματοποιηθεί πλευρικά ως προς την κατεύθυνση κίνησης και εφόσον δεν υπάρχουν εμπό- δια (όπως π.χ. δέντρα, μάντρες κ.λπ.) που παρεμποδίζουν την

• Διακόπτετε τροφοδοσία ρεύ-

• Ανοίγετε με τρυπάνι τρύπα στην οροφή ø 68 mm. (εικ. 5.3)

• Συνδέετε καλώδιο σύνδεσης. (εικ. 5.4)

• Συναρμολογείτε συνδετήρα ή κολάρο καλωδίων με σκοπό την αγκύρωση καλωδίων. (εικ. 5.5)

• Βιδώνετε σφιχτά καπάκι του χώ- ρου συνδέσεων. (εικ. 5.6)

• Ευθυγραμμίζετε ελατήριο ασφά- λειας προς τα πάνω και προσαρ- μόζετε μονάδα στην οπή οροφής. (εικ. 5.7)

• Ενεργοποιείτε τροφοδοσία ρεύμα- τος. (εικ. 5.7)

• Εκτελείτε ρυθμίσεις λειτουργίας ➜ "6. Λειτουργία".

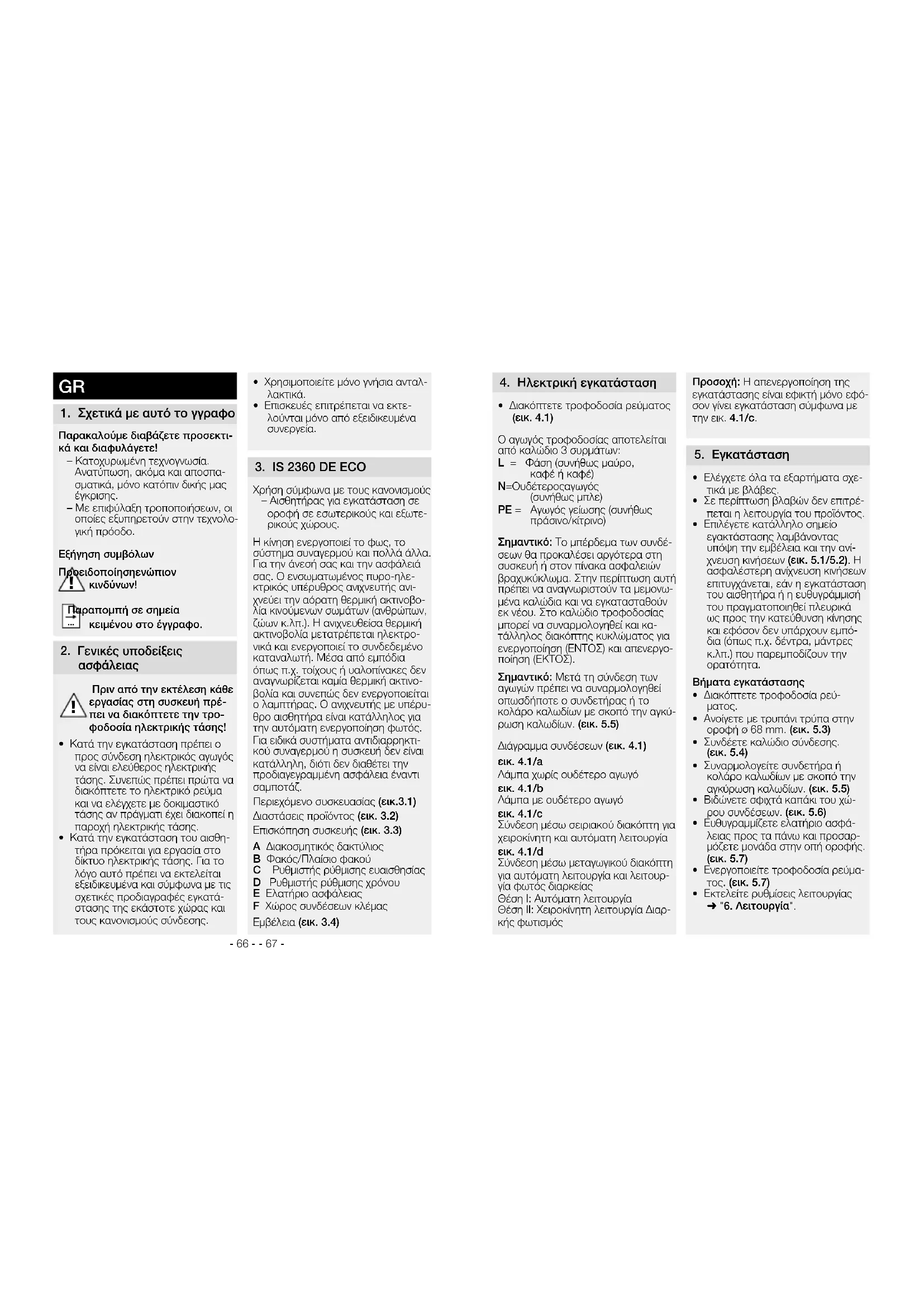

1. Σχετικά με αυτό το γγραφο

Παρακαλούμε διαβάζετε προσεκτι- κά και διαφυλάγετε! – Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπα- σματικά, μόνο κατόπιν δικής μας

– Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολο- γική πρόοδο. Εξήγηση συμβόλων Προειδοποίηση ενώπιον

Παραπομπή σε σημεία κειμένου στο έγγραφο.

2. Γενικές υποδείξεις

Πριν από την εκτέλεση κάθε εργασίας στη συσκευή πρέ- πει να διακόπτετε την τρο- φοδοσία ηλεκτρικής τάσης!

• Κατά την εγκατάσταση πρέπει ο προς σύνδεση ηλεκτρικός αγωγός να είναι ελεύθερος ηλεκτρικής τάσης. Συνεπώς πρέπει πρώτα να διακόπτετε το ηλεκτρικό ρεύμα και να ελέγχετε με δοκιμαστικό τάσης αν πράγματι έχει διακοπεί η παροχή ηλεκτρικής τάσης.

• Κατά την εγκατάσταση του αισθη- τήρα πρόκειται για εργασία στο δίκτυο ηλεκτρικής τάσης. Για το λόγο αυτό πρέπει να εκτελείται εξειδικευμένα και σύμφωνα με τις σχετικές προδιαγραφές εγκατά- στασης της εκάστοτε χώρας και τους κανονισμούς σύνδεσης.

• Χρησιμοποιείτε μόνο γνήσια ανταλ-

• Επισκευές επιτρέπεται να εκτε- λούνται μόνο από εξειδικευμένα

Χρήση σύμφωνα με τους κανονισμούς – Αισθητήρας για εγκατάσταση σε οροφή σε εσωτερικούς και εξωτε- ρικούς χώρους. Η κίνηση ενεργοποιεί το φως, το σύστημα συναγερμού και πολλά άλλα. Για την άνεσή σας και την ασφάλειά σας. Ο ενσωματωμένος πυρο-ηλε- κτρικός υπέρυθρος ανιχνευτής ανι- χνεύει την αόρατη θερμική ακτινοβο- λία κινούμενων σωμάτων (ανθρώπων, ζώων κ.λπ.). Η ανιχνευθείσα θερμική ακτινοβολία μετατρέπεται ηλεκτρο- νικά και ενεργοποιεί το συνδεδεμένο καταναλωτή. Μέσα από εμπόδια όπως π.χ. τοίχους ή υαλοπίνακες δεν αναγνωρίζεται καμία θερμική ακτινο- βολία και συνεπώς δεν ενεργοποιείται ο λαμπτήρας. Ο ανιχνευτής με υπέρυ- θρο αισθητήρα είναι κατάλληλος για την αυτόματη ενεργοποίηση φωτός. Για ειδικά συστήματα αντιδιαρρηκτι- κού συναγερμού η συσκευή δεν είναι κατάλληλη, διότι δεν διαθέτει την προδιαγεγραμμένη ασφάλεια έναντι

Περιεχόμενο συσκευασίας (εικ.3.1) Διαστάσεις προϊόντος (εικ. 3.2) Επισκόπηση συσκευής (εικ. 3.3) A Διακοσμητικός δακτύλιος B Φακός/Πλαίσιο φακού C Ρυθμιστής ρύθμισης ευαισθησίας D Ρυθμιστής ρύθμισης χρόνου E Ελατήριο ασφάλειας F Χώρος συνδέσεων κλέμας Εμβέλεια (εικ. 3.4)

!- 68 - - 69 -Για πληροφορίες σχετικά με την προβολή αξίωσης σε περίπτωση εγ-γύησης απευθυνθείτε στη διαδικτυα-κή πύλη www.steinel-professional.de/garantieΕάν νομίζετε ότι πρόκειται για περίπτωση εγγύησης ή εάν έχετε οποιαδήποτε απορία σχετικά με το προϊόν σας, μπορείτε να μας τηλεφωνήσετε ανά πάσα στιγμή στη γραμμή ΤΗΛΕΦΩΝΑ ΥΠΟΣΤΗΡΙ-ΞΗΣ & ΣΕΡΒΙΣ ΓΙΑ, ΤΗΝ ΕΛΛΑΔΑ / 2103212021 / 2103218558 / Φαξ: 2103218630. ΚΑΤΑΣΚΕΥΑΣ ΤΗ

9. Εγγύηση κατασκευαστή

Ως αγοραστής μπορείτε να κάνετε χρήση των νόμιμων εγγυητικών δικαι-ωμάτων έναντι του πωλητή. Εφόσον τα δικαιώματα αυτά ισχύουν στη χώ-ρα σας, δεν συντέμνονται ούτε πε-ριορίζονται από τη δική μας δήλωση εγγύησης. Σας παρέχουμε 5έτη εγ-γύηση για την άψογη κατασκευή και την κανονική λειτουργία του προϊό-ντος STEINEL Professional-Sensorik. Παρέχουμε την εγγύηση ότι αυτό το προϊόν δεν παρουσιάζει ελαττώματα υλικού, κατασκευής ή σχεδίασης. Πα-ρέχουμε εγγύηση λειτουργικής ικανό-τητας όλων των ηλεκτρονικών δομο-στοιχείων και καλωδίων, όπως επίσης έλλειψης σφαλμάτων όλων των χρη-σιμοποιηθέντων υλικών και των επι-φανειών αυτών. Προβολή αξιώσεωνΕάν θέλετε να διατυπώσετε παράπονα σχετικά με το προϊόν που αγοράσατε, παρακαλούμε όπως το αποστείλετε σε πλήρη κατάσταση και ατελώς μαζί με την αυθεντική απόδειξη αγοράς, η οποία πρέπει να αναφέρει την ημερομηνία αγοράς και την ονομασία του προϊόντος, στον αντιπρόσωπό σας ή στην εταιρεία μας ΑΝΤΙΠΡΟΣΩΠΟΙ-ΕΙΣΑΓΩΓΕΙΣ ΓΙΑ ΤΗΝ ΕΛΛΑΔΑ Π.Λυγκωνης & Υιοι οε / Αριστοφανους 8 Αθηνα 10554. Σας συνιστούμε λοιπόν όπως διαφυλάξετε προσεκτικά την απόδει-ξη αγοράς έως την παρέλευση της διάρκειας εγγύησης. Για τα έξοδα και τους κινδύνους μεταφοράς στα πλαίσια επιστροφής του προϊόντος η STEINEL δεν αναλαμβάνει καμία ευθύνη.εμβέλειας. Με τον τρόπο αυτό εμπο-δίζονται εσφαλμένες ενεργοποιήσεις π.χ. μέσω οχημάτων ή πεζών κ.λπ. ή ελέγχονται με ακρίβεια επικίνδυνα ση-μεία. Οι μάσκες κάλυψης μπορούν να διαχωριστούν ή να κοπούν με ψαλίδι κατά μήκος των αυλακωμένων χωρι-σμάτων σε οριζόντια ή κάθετη θέση.

7. Λειτουργία/Συντήρηση

Οι καιρικές συνθήκες ενδέχεται να επηρεάσουν τη λειτουργία του ανιχνευτή κινήσεων, όταν επικρατούν ισχυροί άνεμοι, χιόνι, βροχή, χαλάζι ενδέχεται να προκληθεί εσφαλμένη ενεργοποί-ηση, διότι οι απότομες διακυμάνσεις θερμοκρασίας δεν μπορούν να ξεχωριστούν από πηγές θερμότητας. Ο φακός ανίχνευσης μπορεί να καθα-ρίζεται όταν είναι ακάθαρτος με νωπό πανί (χωρίς απορρυπαντικό).

Ηλεκτρικές συσκευές, εξαρτήματα και συσκευασίες θα πρέπει να αποσύρο-νται με τρόπο φιλικό προς το περι-βάλλον και να ανακυκλώνονται.Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα!Μόνο για χώρες ΕΕ:Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρι-κές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.

Ρυθμίσεις εργοστασίουΡύθμιση ευαισθησίας: 2000 LuxΡύθμιση χρόνου: 8 δευτ.• Αποσπάτε διακοσμητικό δακτύλιο από το πλαίσιο. (εικ. 6.1)• Περιστρέφετε προς τα αριστερά και αφαιρείτε τον αισθητήρα, για να έχετε πρόσβαση στους ρυθμιστές.Ρύθμιση χρόνου (εικ. 6.3)Η επιθυμητή διάρκεια φωτισμού του συνδεδεμένου λαμπτήρα μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 8 δευτ. έως το μέγιστο 35 λεπτά. Ρυθμιστής σε θέση 1 σημαίνει βραχύ-τερο χρόνο, περ. 8 δευτ.Ρυθμιστής σε θέση 6 σημαίνει μακρύ-τερο χρόνο, περ. 35 δευτ.Υπόδειξη: Κατά τη ρύθμιση του αισθητήρα για τα όρια ανίχνευσης και για τεστ λειτουργίας προτείνουμε τη ρύθμιση του βραχύτερου χρόνου.Ρύθμιση ευαισθησίας (εικ. 6.4)Το επιθυμητό όριο ευαισθησίας του μηνύτορα μπορεί να ρυθμιστεί αδια-βάθμητα από περ. 2–2000 Lux.Θέση 1 σημαίνει Λειτουργία φωτός ημέρας, περ. 2000 Lux. Θέση 6 σημαίνει Λειτουργία ευαισθη-σίας περ. 2 Lux.• Μετά την ολοκλήρωση της ρύθμι-σης λειτουργίας επιστρέφετε τον αισθητήρα προς τα δεξιά στην αρχική θέση. (εικ. 6.5)• Προσαρμόζετε το διακοσμητικό δακτύλιο στο πλαίσιο (εικ. 6.6)Ρύθμιση εμβέλειας (εικ. 6.7/6.8)Ανάλογα με τις ανάγκες μπορεί να γίνει ακριβής ρύθμιση των ορίων ανίχνευσης. Οι συνημμένες μάσκες κάλυψης εξυπηρετούν στην κάλυψη επιθυμητού αριθμού στοιχείων του φακού ή στην επιθυμητή μείωση της- 71 -- 70 -

11. Διαταραχές λειτουργίας

n Ελαττωματική ασφάλεια, μη ενεργοποιημένη n Βραχυκύκλωμα n Νέα ασφάλεια, ανοίξτε διακόπτη δικτύου, ελέγξτε κύκλωμα με δοκιμαστικό

n Ελέγχετε συνδέσεις

ενεργοποιείται n Σε λειτουργία ημέρας, ρύθμιση ευαισθησίας είναι σε λειτουργία νύχτας n Λαμπτήρας πυράκτωσης ελαττωματικός n Διακόπτης δικτύου ΕΚΤΟΣ n Ελαττωματική

n Νέα ρύθμιση n Αντικατάσταση λαμπτήρων

n Eνεργοποίηση n Νέα ασφάλεια, εν ανάγκη έλεγχος σύνδεσης

απενεργοποιείται n Διαρκής κίνηση εντός των ορίων ανίχνευσης n Συνδεδεμένος λαμπτήρας βρίσκεται εντός ορίων ανίχνευσης και ανάβει εκ νέου λόγω μεταβολής θερμοκρασίας n Μέσω του διακόπτη σειράς οικίας σε διαρκή

n Η ασύρματη συσκευή είναι τοποθετημένη πολύ κοντά στον αισθητήρα n Ελέγχετε περιοχή n Ελέγχετε περιοχή n Διακόπτης εν σειρά σε αυτόματη λειτουργία n Αυξήστε την απόσταση μεταξύ της ασύρματης συ- σκευής και του αισθητήρα Συνεχής μεταγωγή EΝΤΟΣ/ΕΚΤΟΣ n Συνδεδεμένος λαμπτήρας βρίσκεται εντός ορίων

n Ζώα κινούνται εντός των ορίων ανίχνευσης n Ελέγχετε περιοχή n Ελέγχετε περιοχή Ενεργοποιείται ανεπιθύμητα n Αέρας κουνάει δέντρα και θάμνους εντός ορίων

n Ανίχνευση αυτοκινήτων

n Ξαφνική αλλαγή θερμο- κρασίας εξαιτίας καιρού (αέρας, βροχή, χιόνι) ή αέρας από εξαεριστήρες, ανοιχτά παράθυρα n Η ασύρματη συσκευή είναι τοποθετημένη πολύ κοντά στον αισθητήρα n Ελέγχετε περιοχή n Ελέγχετε περιοχή n Αλλαγή περιοχής, μετατό- πιση σημείου εγκατάστα-

n Αυξήστε την απόσταση μεταξύ της ασύρματης συ- σκευής και του αισθητήρα

10. Tεχνικά δεδομένα

Διαστάσεις (Ø × Υ) 78 × 89 mm Ελάχιστο βάθος εντοίχισης 54 mm μείον πάχος πλάκας οροφής Σύνδεση δικτύου 220-240 V, 50/60 Hz

Φορτίο λαμπτήρα πυράκτωσης/αλογόνου Λαμπτήρες φθορισμού στραγγαλιστικό πηνίο Λαμπτήρες φθορισμού χωρίς αντιστάθμιση Λαμπτήρες φθορισμού σειριακή αντιστάθμιση Λαμπτήρες φθορισμού σε παράλληλη αντιστάθμιση Λαμπτήρες αλογόνου χαμηλής τάσης LED < 2 W

LED > 8 W Χωρητικό φορτίο 1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132 μF Τεχνολογία αισθητήρων Παθητικό-υπέρυθρο Γωνία ανίχνευσης 360° Εμβέλεια μέγ. 4m Ρύθμιση χρόνου 8 δευτ. - 35 λεπτά Ρύθμιση ευαισθησίας 2 - 2000 Lux Είδος προστασίας IP 54 Όρια θερμοκρασίας - 20 °C έως + 40 °C- 72 - - 73 -
