NÁVOD K OBSLUZE IS 2360 DE ECO STEINEL

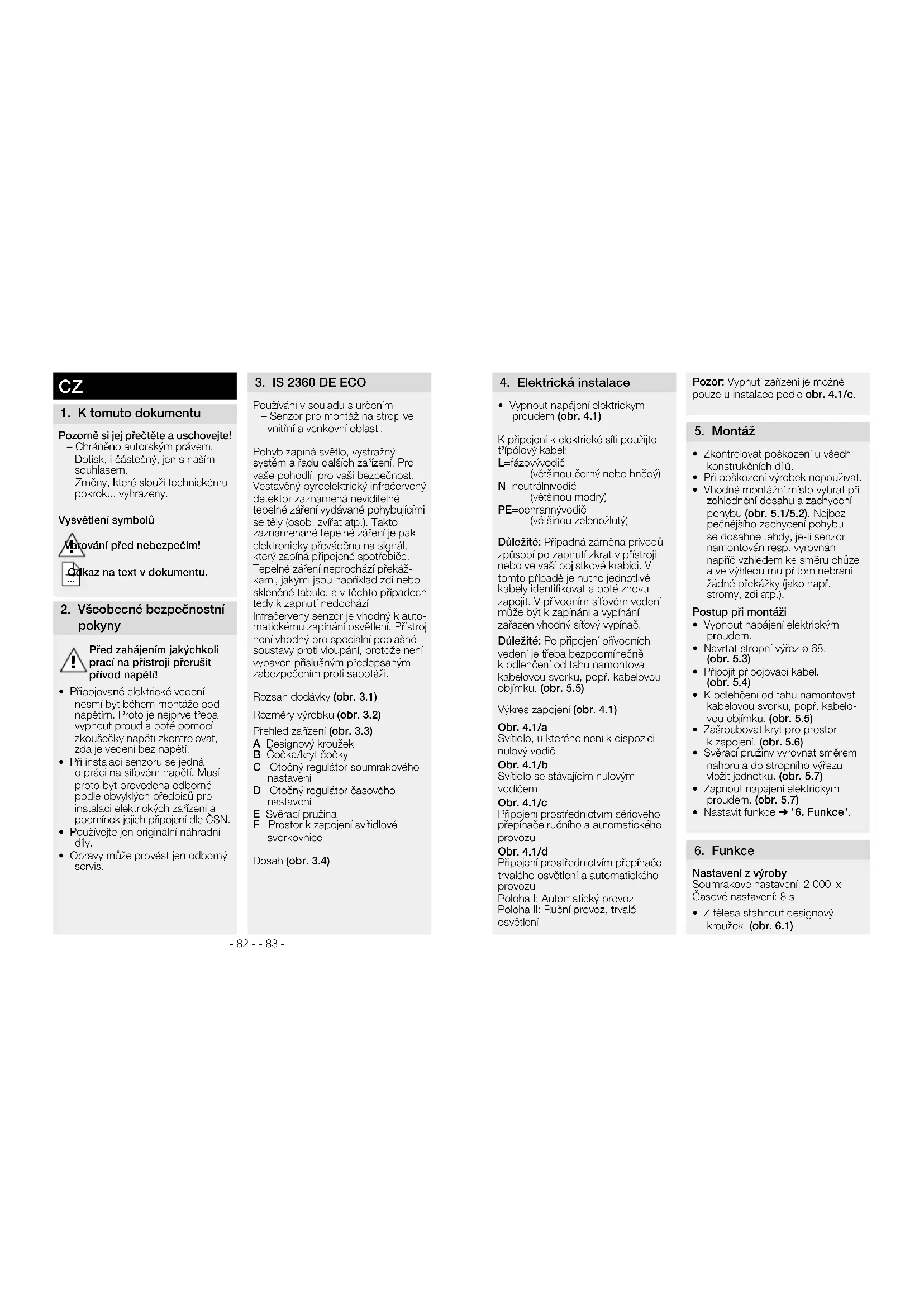

1. K tomuto dokumentu

Pozomě si jej přečtěte a uschovejte!

– Chránéno autorským právem. Dotisk, i částečný, jen s naším souhlasem.

– Změny, které slouží technickému pokroku, vyhrazeny.

Vysvětlení symbolů

Odkaz na text v dokumentu.

2. Všeobecné bezpečnostní pokyny

Před zahájením jakýchkoli prací na přístroji přerušit přívod napětí!

• Připojované elektrické vedení nesmí být během montáže pod napětím. Proto je nejprve třeba vypnout proud a poté pomocí zkoušečky napětí zkontrolovat, zda je vedení bez napěti.
• Při instalaci senzoru se jedná o práci na sílovém napětí. Musí proto být provedena odbomě podle obvyklých předpisů pro instalaci elektrických zařízení a podmínek jejich připojení dle ČSN.

- Použivejte jen originální náhradní díly.

- Opravy může provést jen odborný servis.

3. IS 2360 DE ECO

Používání v souladu s určením – Senzor pro montáž na strop ve vnitřní a venkovní oblasti.

Pohyb zapíná světlo, výstražný systém a řadu daľších zařízení. Pro vaše pohodlí, pro vaši bezpečnost. Vestavěný pyroelektrický infračervený detektor zaznamená neviditelné tepelné záření vydávané pohybujícími se těly (osob, zvířat atp.). Takto zaznamenané tepelné záření je pak elektronicky převáděno na signál, který zapíná připojené spotrebiče. Tepelné záření neprochází překážkami, jakými jsou například zdi nebo skleněné tabule, a v těchto případech tedy k zapnutí nedochází. Infračervený senzor je vhodný k automatickému zapinání osvětlení. Prístroj není vhodný pro speciální poplašné soustavy proti vloupání, protože není vybaven příslušným předepsaným zabezpečením proti sabotáži.

Rozsah dodávky (obr. 3.1)

Rozměry výrobku (obr. 3.2)

Přehled zařízení (obr. 3.3)

A Designový kroužek B Čočka/kryt čočky

C Otočný regulátor soumrakového nastavení

D Otočný regulátor časového nastavení

E Svěrací pružina F Prostor k zapojení svítidlové svorkovnice

Dosah (obr. 3.4)

4. Elektrická instalace

• Vypnout napájení elektrickým proudem (obr. 4.1)

K připojení k elektrické síti použijte třípólový kabel:

L=fázovývodič (většinou černý nebo hnědý)

N=neutrálnivodič (většinou modrý)

PE=ochrannývodič (většinou zelenožlutý)

Důležité: Případná záměna přívodů způsobí po zapnutí zkrat v přístroji nebo ve vaší pojistkové krabici. V tomto případě je nutno jednotlivé kabely identifikovat a potě znovu zapojit. V přívodním sítovém vedení může být k zapínání a vypínání zařazen vhodný sítový vypínač.

Důležité: Po připojení přívodních vedení je třeba bezpodmínečně k odlehčení od tahu namontovat kabelovou svorku, popř. kabelovou objímku. (obr. 5.5)

Výkres zapojení (obr. 4.1)

Obr. 4.1/a

Svítidlo, u kterého není k dispozici nulový vodič

Obr. 4.1/b

Svítidlo se stávajícím nulovým vodičem

Obr. 4.1/c

Připojení prostřednictvím sériového přepínače ručního a automatického provozu

Obr. 4.1/d

Připojení prostřednictvím přepínače trvalého osvětlení a automatického provozu

Poloha I: Automatický provoz Poloha II: Ruční provoz, trvalé osvětlení

Pozor: Vypnutí zařízení je možné pouze u instalace podle obr. 4.1/c.

5. Montáž

• Zkontrolovat poškození u všech konstrukčních dílů.
• Při poškození výrobek nepoužívat.

- Vhodné montážní místo vybrat při zohlednění dosahu a zachycení pohybu (obr. 5.1/5.2). Nejbezpečnějšího zachycení pohybu se dosáhné tehdy, je-li senzor namontován resp. vyrovnán napříč vzhledem ke směru chůze a ve výhledu mu přitom nebrání žádné překážky (jako např. stromy, zdi atp.).

Postup při montáži

• Vypnout napájení elektrickým proudem.
- Navrtat stropní výřez o 68. (obr. 5.3)
- Připojit připojovací kabel. (obr. 5.4)
- K odlehčení od tahu namontovat kabelovou svorku, popř. kabelovou objímku. (obr. 5.5)
- Zašroubovat kryt pro prostor k zapojení. (obr. 5.6)
- Svěrací pružiny vyrovnat směrem nahoru a do stropního výřezu vložit jednotku. (obr. 5.7)
- Zapnout napájení elektrickým proudem. (obr. 5.7)
• Nastavit funkce → "6. Funkce".

6. Funkce

Nastavení z výroby

Soumrakové nastavení: 2 000 lx Časové nastavení: 8 s

- Z tělesa stáhnout designový kroužek. (obr. 6.1)

- Senzor vyšroubovat směrem doleva k zajištění přístupu k otočnému regulátoru.

Časové nastavení (obr. 6.3)

Požadovanou dobu, po kterou má být připojené svítidlo zapnuto, je možno nastavit plynule v rozmezí od asi 8 s do max. 35 min.

Poloha 1 otočného regulátoru znamená nejkratší čas, asi 8 s. Poloha 6 otočného regulátoru znamená nejdelší čas, asi 35 min. Upozornění: Při nastavování oblasti záchytu senzoru a při provádění jeho funkční zkoušky se doporučuje použít nastavení nejkratší doby.

Soumrakové nastavení (obr. 6.4)

Požadovaná prahová reakční doba hlásiče může být plynule nastavena přibližně na asi 2–2 000 lx. Poloha 1 znamená provoz za denního světla, asi 2 000 lx.

Poloha 6 znamená provoz za soumraku asi 2 lx.

- Po ukončení nastavování funkcí umístěte senzor do výchozí polo-hy směrem doprava. (obr. 6.5)

- Na těleso nasuňte designový kroužek (obr. 6.6)

Nastavení dosahu (obr. 6.7/6.8)

Oblast záchytu je možno nastavit tak, aby byla optimálné přizpůsobena konkrétní potřebě. Přiložené krycí clony slouží k zakrytí libovolného počtu segmentů čočky a případně i k individuálnímu zkrácení dosahu. Tím jsou vyloučena chybná zapnutí, např. v důsledku průjezdu automobilů, pohybu kolemýdoucích atd., Jednotlivé krycí clony lze oddělit nebo odstřihnout nůžkami, ve vodorovném i svislém směru, podél předem vyražených dělicích drážek.

7. Provoz a ošetřování

Funkci hlásiče pohybu mohou ovlivnit povětrnostní vlivy. Při silných poryvech větru, sněžení, dešti nebo krupobití může dojít k chybnému zapnutí, poněvadž náhlé výkyvy teploty nemohou byt odlišeny od učinku skutečných zdrojů tepla. Snímací čočku je v případě znečištění možno očistit vlhkým hadřikem (bez použití čisticích prostředků).

8. Likvidace

Elektrická zařízení, příslušenství a obaly by měly být odvezeny k ekologickému opětovnému zhodnocení.

Nevyhazujte elektrická zařízení do domovního odpadu!

Jen pro země EU:

V souladu s platnou evropskou směmici o odpadních elektrických a elektronických zařízeních a jejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována a odevzdána k ekologickému opětovnému zhodnocení.

9. Záruka výrobce

Jako kupujícímu vám vůči prodávajícímu přináleží zákonom předepsaná práva. Pokud tato práva ve vaši zemi existují, nejsou naším prohlášením o záruce zkrácena ani omezena. Poskytneme vám 5 letou záruku na bezvadné provedení a řádnou funkčnost vašeho profesionálního senzorického výrobku značky STEINEL. Ručíme za to, že tento výrobek nemá materiálové, výrobní a konstrukční

vady. Ručíme za funkčnost všech elektronických součástek a kabelů, i za nezávadnost všech použitých materiálů a jejich povrchů.

Uplatňování záruky

Chcete-li váš výrobek reklamovat, zašlete jej nedemontovaný a vyplaceně s originálním dokladem o koupi, který musí obsahovat datum koupě a název výrobku, vašemu prodejci nebo přímo nám, na adresu NECO SK, a.s. Ružová 111, 019 01 llava. Doporučujeme vám, abyste doklad o koupi do uplynuti záruční doby pečlivě uschovali.

Společnost STEINEL neručí za přepravní náklady a rizika týkající se zpětného zaslání.

Další informace k uplatňování záruky jsou uvedeny na naší webové stránce www.neco.sk

Jestlíže budete uplatňovat reklarnaci nebo máte nějaké dotazy týkající se výrobku, můžete nám kdykoli zavolat na servisní horkou linku +421/42/4 45 67 10.

1. Technické parametry

Rozměry (Ø × H) 78 × 89 mm

Minimální hloubka vestavby 54 mm po odečtení tloušťky krycí desky

Připojení k sití 220–240 V, 50/60 Hz

VýkonZatížení žárovky/halogenové žárovky 1000 WZářivky elektronické předřadné zařizení 430 WZářivky nekompenzované 500 VAZářivky sériově kompenzované 406 VAZářivky s paralelní kompenzací 406 VANízkonapěťové halogenové žárovky 1000 VALED < 2 W 16 W2 W < LED < 8 W 64 WLED > 8 W 64 WKapacitní zatížení 132 μF

Senzorová technologie pasivní-infračervená

Úhel záchytu 360°

Dosah max. 4 m

Časové nastavení 8 s – 35 min

Soumrakové nastavení 2–2 000 lx

Krytí IP 54

Teplotní rozmezi -20 °C až +40 °C

1. Provozní poruchy
   Porucha Příčina Náprava

Bez napětí	■Vadnápojistka, přístroj není zapnutý■Zkrat	■Novápojistka, zapnout síťový vypínač; zkontrolovat vedení po- moci zkoušečky napětí■Zkontrolovatpřipojení
Nezapíná	■Při denním provozu je zvoleno soumrakové nastavení odpovídající nočnímu provozu■Vadnážárovka■Síťový vypínač v poloze VYPNUTO■Vadnápojistka	■Znovunastavit■Vyměnitžárovku■Zapnout■Nová pojistka, popř. zkontrolovat připojení
Nevypíná	■Trvalý pohyb v oblasti záchytu■Spínané svítidlo se nacházív oblasti záchytu a znovu spíná při změně teploty■Domovní sériový přepínač přepnutý na trvalý provoz■Zařízení WLAN umístit velmi blizko senzoru	■Zkontrolovatoblast■Zkontrolovatoblast■Sériový přepínač do polohy Auto■Zvětšit vzdálenost mezi zařizením WLAN a senzorem
Střídavě zapíná a vypíná	■Spínané svítidlo se nacházív oblasti záchytu■V oblasti záchytu se pohybují zvířata	■Zkontrolovatoblast■Zkontrolovatoblast
Zapíná v nevhodnou dobu	■Vítr pohybuje stromy a keří v oblasti záchytu■Zaznamenávánípohybu automobilů na ulici■Náhlá změna teploty způsobená povětrnostními vlivy (vítr, děšť, sníň) nebo odvětrávaným vzduchem proudícím od ventilátorů či z otevřených oken■Zařízení WLAN umístit velmi blizko senzoru	■Zkontrolovatoblast■Zkontrolovatoblast■Změnit oblast záchytu, změnit místo montáže■Zvětšit vzdálenost mezi zařizením WLAN a senzorem
