РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ IS 2360 DE ECO STEINEL

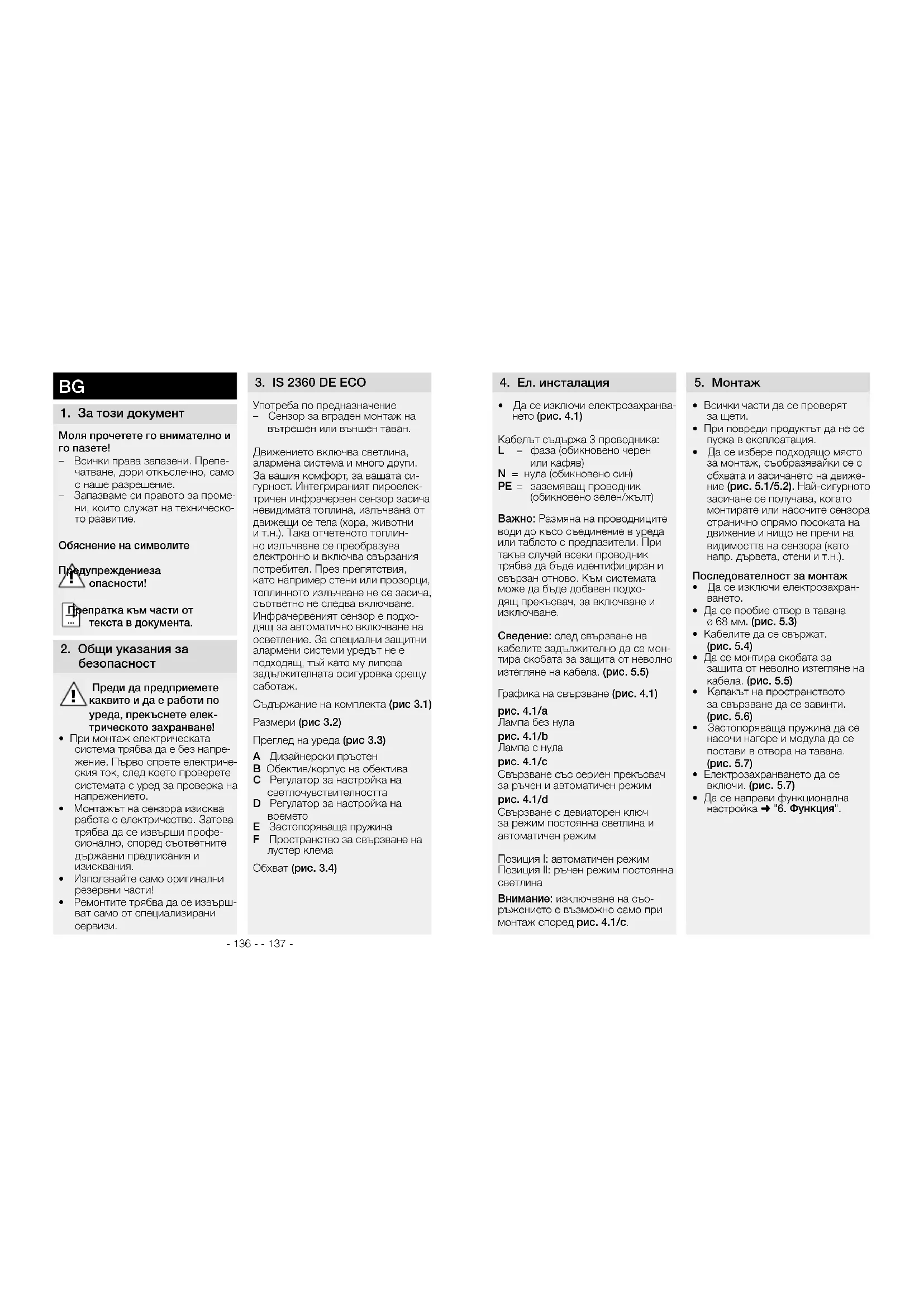

BG... 136 Прочетете инструкциите!

CN... 142 遵守文字说明要求!

Моля прочетете го внимателно и го пазете!

• Всички права запазени. Препечатване, дори откъслечно, само с наше разрешение.
• Запазваме си правото за промени, които служат на техническото развитие.

Обяснение на символите

епратка към части от текста в документа.

2. Общи указания за безопасност

Преди да предприемете каквито и да е работи по уреда, прекъснете електрическото захранване!

• При монтаж електрическата система трябва да е без напрежение. Първо спрете електрическия ток, след което проверете системата с уред за проверка на напрежението.
• Монтажът на сензора изисква работа с електричество. Затова трябва да се извърши професионално, според съответните държавни предписания и изисквания.
• Използвайте само оригинални резервни части!
• Ремонтите трябва да се извършват само от специализирани сервизи.

3. IS 2360 DE ECO

Употреба по предназначение – Сензор за вграден монтаж на вътрешен или външен таван.

Движението включва светлина, алармена система и много други. За вашия комфорт, за вашата сигурност. Интегрираният пироелектричен инфрачервен сензор засича невидимата топлина, излъчвана от движещи се тела (хора, животни и т.н.). Така отчетеното топлинно излъчване се преобразува електронно и включва свързания потребител. През препятствия, като например стени или прозорци, топлинното излъчване не се засича, съответно не следва включване. Инфрачервеният сензор е подходящ за автоматично включване на осветление. За специални защитни алармени системи уредът не е подходящ, тъй като му липсва задължителната осигуровка срещу саботаж.

Съдържание на комплекта (рис 3.1)

Размери (рис 3.2)

Преглед на уреда (рис 3.3)

A Дизайнерски пръстен
В Обектив/корпус на обектива
С Регулатор за настройка на светлочувствителността
D Регулатор за настройка на времето
E Застопоряваща пружина
F Пространство за свързване на лустер клема

Обхват (рис. 3.4)

4. Ел. инсталация

- Да се изключи електрозахранването (рис. 4.1)

Кабельт съдържа 3 проводника: L = фаза (обикновено черен или кафяв)

N = нула (обикновено син)

PE = заземяващ проводник (обикновено зелен/жълт)

Важно: Размяна на проводниците води до късо съединение в уреда или таблото с предпазители. При такъв случай всеки проводник трябва да бъде идентифициран и свързан отново. Към системата може да бъде добавен подходящ прекъсвач, за включване и изключване.

Сведение: след свързване на кабелите задължително да се монтира скобата за защита от неволно изтегляне на кабела. (рис. 5.5)

Графика на свързване (рис. 4.1)

рис. 4.1/a

Лампа без нула

рис. 4.1/b

Лампа с нула

рис. 4.1/с

Свързване със сериен прекъсвач за ръчен и автоматичен режим

рис. 4.1/d

Свързване с девиаторен ключ за режим постоянна светлина и автоматичен режим

Позиция I: автоматичен режим Позиция II: ръчен режим постоянна светлина

Внимание: изключване на съо- ръжението е възможно само при монтаж според рис. 4.1/с.

5. Монтаж

• Всички части да се проверят за щети.
• При повреди продуктът да не се пуска в експлоатация.
• Да се избере подходящо място за монтаж, съобразявайки се с обхвата и засичането на движение (рис. 5.1/5.2). Най-сигурното засичане се получава, когато монтирате или насочите сензора странично спрямо посоката на движение и нищо не пречи на видимостта на сензора (като напр. дървета, стени и т.н.).

Последователност за монтаж

• Да се изключи електрозахран- ването.
• Да се пробие отвор в тавана а 68 мм. (рис. 5.3)
• Кабелите да се свържат. (рис. 5.4)
• Да се монтира скобата за защита от неволно изтегляне на кабела. (рис. 5.5)
• Капакът на пространството за свързване да се завинти. (рис. 5.6)
• Застопоряваща пружина да се насочи нагоре и модула да се постави в отвора на тавана. (рис. 5.7)
• Електрозахранването да се включи. (рис. 5.7)
• Да се направи функционална настройка → "6. Функция".

6. Функция

Заводски настройки

Настройка на светлочувствител- ността: 2000 лукса Настройка на времето: 8 с

• Дизайнерският пръстен да се изтегли от корпуса. (рис. 6.1)
• Сензорът да се извърти наляво, за да се достигне до регулатора.

Желаната продължителност на светене на свързаната лампа може да се регулира безстепенно от около 8 сек. до макс. 35 мин.

Регулатор на позиция 1 означава най-кратък интервал, около 8 сек. Регулатор на позиция 6 означава най-дълъг интервал, около 35 мин. Сведение: при настройка на обхвата на сензора и при функционален тест, се препоръчва да бъде избран най-краткия интервал.

Настройка на светлочувствител- ността (рис. 6.4)

Желаният праг на задействане на датчика може да бъде регулиран безстепенно от около 2-2000 лукса. Позиция 1 означава дневен режим, около 2000 лукса.

• След приключване на настройката на функциите, сензорът да се върне надясно в изходна позиция. (рис. 6.5)
  • Дизайнерският пръстен да се постави на корпуса (рис. 6.6)

Настройка на обхвата

(рис. 6.7/6.8)

Според необходимостта, обхватът може да бъде оптимально регулиран. Приложените покриващи бленди служат за закриване на желания брой сегменти от обектива, съответно дължината на обхвата да бъде скъсена. Така се премахват погрешни включвания например от автомобили, пешеходци и т.н. или целево се наблюдават източници на опасност. Покриващите бленди могат да бъдат откъснати или отрязани по дължината на предварително стбелязаните хоризонтални и вертикални канали.

7. Експлоатация/

поддръжка

Климатичните условия могат да влияят на функциите на датчика за движение, при ураганни ветрове, сняг, дъжд, градушка, би могло да се стигне до нежелано включване, тъй като разликите в температу- рата не могат да бъдат отличени от източници на топлина. При замърсяване, обективът може да бъде почистен с влажна кърпа (без почистваш препарат).

8. Отстраняване

Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната среда.

Не изхвърляйте електроуреди с общите домашни отпадъци!

Само за страни от ЕС:

Според действащата Директива на ЕС за стари електронни и електроуреди и транспонирането й в национално право, електроуреди, които повече не могат да бъдат употребявани, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната среда.

9. Гаранция от

производителя

В ролята ви на купувач разполагате със законови права спрямо продавача. Ако тези права съществуват във вашата страна, тази гаранционна декларация не ги ограничава, нито ги съкращава. Ние ви даваме 5 години гаранция за перфектна изработка управилно функциониране на вашия продукт STEINEL-Professional - от серията Сензорна техника. Ние гарантираме, че този продукт няма материални, производствени и конструктивни недостатъци. Ние гарантираме функционалността на всички електронни елементи и кабели, както и липсата на дефекти в използваните материали и техните повърхности.

Гаранционен иск

Ако искате да направите реклама- ция на вашия продукт, моля да го изпратите напълно окомплектован и за наша сметка, зведно с ориго- налнатакасова бележка или фак- тура, които трябва да съдържат датата на покупката и обозначе- нието на продукта, на вашия тър- говец или директно на нас,

ТАШЕВ-ГАЛВИНГ ООД,

Бул. Климент Охридски № 68, 1756 София, България.

Затова ви препоръчваме грижливо да пазите касовата бележка или фактурата до изтичане на гаранционния срок. За щети настыпили по време на транспорта на продукта STEINEL не поема отговорност.

Информация за представяне на гаранционен иск ще получите на нашата интернет страница www.tashev-galving.com

Ако имате гаранционен случай или въпрос по вашия продукт, можете да ни се обадите по всяко време на нашия сервисен телефон [phone].

Минимална дълбочина на монтаж	54 мм без дебелината на тавана
Връзка с мрежата	220-240 V, 50/60 Hz
Мощност
Товар конвенционални /халогенни лампи	1000 W
Ел. баласт луминисцентни лампи	430 W
Луминисцентни лампи некомпенсирани	500 VA
Луминисцентни лампи последователнокомпенсирани	406 VA
Луминисцентни лампи паралеленокомпенсирани	406 VA
Нисковолтови халогенни лампи	1000 VA
LED < 2 W	16 W
2 W < LED < 8 W	64 W
LED > 8 W	64 W
Капацитивен товар	132 μF
Сензорна технология	Пасивен инфрачервен сензор
Ъгъл на отчитане 360°
Обхват макс. 4 м
Настройка на времето	8 с. - 35 мин.
Настройка на светлочувствителността	2-2000 лукса
Вид защита	IP 54
Температурен диапазон	- 20 °C до + 40 °C

Без напрежение	■ Дефектен предпази-тел, не е включен	■ Нов предпазител, да се включи, проводни-ците да се проверят с уред за напрежение
	■ Късо съединение	■ Да се проверят връзките

Не се включва	■ При дневен режим, настройката на свет-лочувствителността е на нощен режим■ Осветителното тяло е дефектно■ Прекъсвачът е изключен■ Предпазител дефектен	■ Настройката да се направи наново■ Осветителното тяло да се замени■ Да се включи■ Нов предпазител, евентуално да се провери връзката
Не се изключва	■ Продължително движение в обхвата■ Включена лампа се намира в обхвата, температурната раз-лика я включва отново■ Заради вътрешния сериен прекъсвач постоянно включен■ WLAN-уредът е поста-вен твърде близо до сензора	■ Да се провери обхвата■ Да се провери обхвата■ Сериен прекъсвач на автомат■ Разстоянието между WLAN-уреда и сензо-ра да се увеличи
Постоянно се включва/изключва	■ Включена лампа се намира в обхвата■ Животни се движат в обхвата	■ Да се провери обхвата■ Да се провери обхвата
Включва се произволно	■ Вятър движи дървета и храсти в обхвата■ Засичане на автомо-били на пътя■ Внезапна промяна в температурата заради променени климатич-ни условия (вятър, дъжд, сняг) или тече-ние от вентилатори, отворени прозорци■ WLAN-уредът е поста-вен твърде близо до сензора	■ Да се провери обхвата■ Да се провери обхвата■ Обхватът да се проме-ни, мястото на монтаж да се смени■ Разстоянието между WLAN-уреда и сензо-ра да се увеличи
