MANUALE UTENTE IS 2360 DE ECO STEINEL

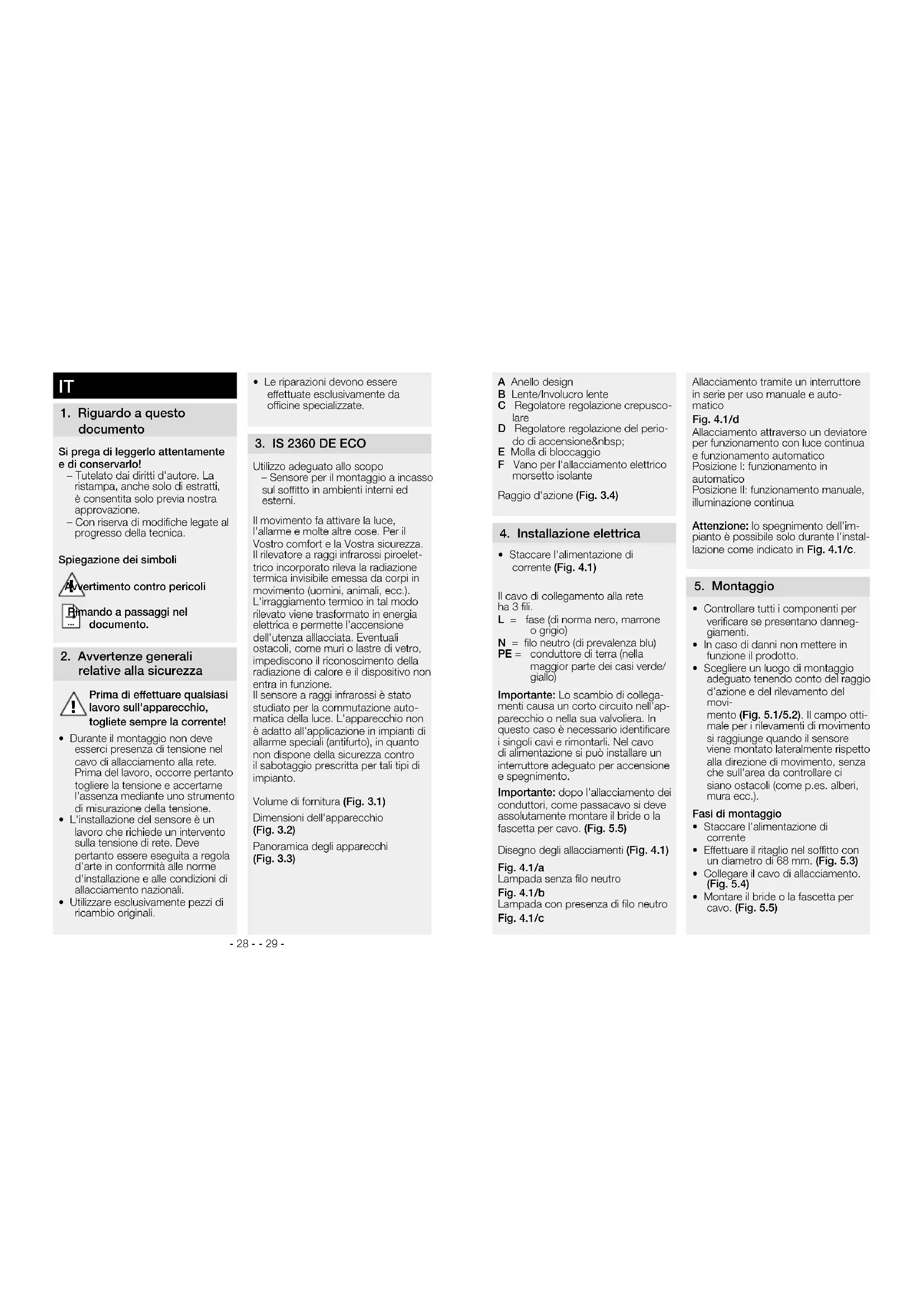

1. Riguardo a questo

documento Si prega di leggerlo attentamente e di conservarlo! – Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione. – Con riserva di modifiche legate al progresso della tecnica. Spiegazione dei simboli Avvertimento contro pericoli Rimando a passaggi nel documento.

2. Avvertenze generali

relative alla sicurezza

Prima di eettuare qualsiasi lavoro sull'apparecchio, togliete sempre la corrente!

• Durante il montaggio non deve esserci presenza di tensione nel cavo di allacciamento alla rete. Prima del lavoro, occorre pertanto togliere la tensione e accertarne l'assenza mediante uno strumento di misurazione della tensione.

• L'installazione del sensore è un lavoro che richiede un intervento sulla tensione di rete. Deve pertanto essere eseguita a regola d'arte in conformità alle norme d'installazione e alle condizioni di allacciamento nazionali.

• Utilizzare esclusivamente pezzi di ricambio originali.

• Le riparazioni devono essere eettuate esclusivamente da ocine specializzate.

Utilizzo adeguato allo scopo – Sensore per il montaggio a incasso sul sotto in ambienti interni ed esterni. Il movimento fa attivare la luce, l'allarme e molte altre cose. Per il Vostro comfort e la Vostra sicurezza. Il rilevatore a raggi infrarossi piroelet- trico incorporato rileva la radiazione termica invisibile emessa da corpi in movimento (uomini, animali, ecc.). L'irraggiamento termico in tal modo rilevato viene trasformato in energia elettrica e permette l'accensione dell'utenza alllacciata. Eventuali ostacoli, come muri o lastre di vetro, impediscono il riconoscimento della radiazione di calore e il dispositivo non entra in funzione. Il sensore a raggi infrarossi è stato studiato per la commutazione auto- matica della luce. L'apparecchio non è adatto all'applicazione in impianti di allarme speciali (antifurto), in quanto non dispone della sicurezza contro il sabotaggio prescritta per tali tipi di impianto. Volume di fornitura (Fig. 3.1) Dimensioni dell'apparecchio (Fig. 3.2) Panoramica degli apparecchi (Fig. 3.3)

A Anello design B Lente/Involucro lente C Regolatore regolazione crepusco- lare D Regolatore regolazione del perio- do di accensione  E Molla di bloccaggio F Vano per l'allacciamento elettrico morsetto isolante Raggio d'azione (Fig. 3.4)

4. Installazione elettrica

• Staccare l'alimentazione di corrente (Fig. 4.1) Il cavo di collegamento alla rete ha 3 fili. L = fase (di norma nero, marrone o grigio) N = filo neutro (di prevalenza blu) PE = conduttore di terra (nella maggior parte dei casi verde/ giallo) Importante: Lo scambio di collega- menti causa un corto circuito nell'ap- parecchio o nella sua valvoliera. In questo caso è necessario identificare i singoli cavi e rimontarli. Nel cavo di alimentazione si può installare un interruttore adeguato per accensione e spegnimento. Importante: dopo l'allacciamento dei conduttori, come passacavo si deve assolutamente montare il bride o la fascetta per cavo. (Fig. 5.5) Disegno degli allacciamenti (Fig. 4.1) Fig. 4.1/a Lampada senza filo neutro Fig. 4.1/b Lampada con presenza di filo neutro Fig. 4.1/c Allacciamento tramite un interruttore in serie per uso manuale e auto- matico Fig. 4.1/d Allacciamento attraverso un deviatore per funzionamento con luce continua e funzionamento automatico Posizione I: funzionamento in automatico Posizione II: funzionamento manuale, illuminazione continua Attenzione: lo spegnimento dell'im- pianto è possibile solo durante l'instal- lazione come indicato in Fig. 4.1/c.

• Controllare tutti i componenti per verificare se presentano danneg- giamenti.

• In caso di danni non mettere in funzione il prodotto.

• Scegliere un luogo di montaggio adeguato tenendo conto del raggio d'azione e del rilevamento del movi- mento (Fig. 5.1/5.2). Il campo otti- male per i rilevamenti di movimento si raggiunge quando il sensore viene montato lateralmente rispetto alla direzione di movimento, senza che sull'area da controllare ci siano ostacoli (come p.es. alberi, mura ecc.). Fasi di montaggio

• Staccare l'alimentazione di corrente

• Eettuare il ritaglio nel sotto con un diametro di 68 mm. (Fig. 5.3)

• Collegare il cavo di allacciamento. (Fig. 5.4)

• Montare il bride o la fascetta per cavo. (Fig. 5.5)- 30 - - 31 - Regolazione crepuscolare (Fig. 6/4) La soglia d'intervento desiderata del rilevatore può essere regolata in continuo tra ca. 2 e 2000 Lux. Posizione 1 significa funzionamento con luce diurna, ca. 2000 Lux. Posizione 6 significa funzionamento crepuscolare ca. 2 Lux.

• Al termine dell'impostazione delle funzioni riportare il sensore alla posizione di partenza ruotandolo verso destra. (Fig. 6.5)

• Infilare l'anello design sull'involu- cro (Fig. 6.6) Regolazione del raggio d'azione (Fig. 6.7/6.8) Il campo di rilevamento può essere impostato in modo ottimale a secondo delle esigenze. Le calotte di copertura fornite in dotazione servono a coprire una quantità a piacere di segmenti di lente ossia a ridurre individual- mente il raggio d'azione. In tal modo è possibile escludere gli eventuali interventi a sproposito provocati ad esempio da automobili o passanti e sorvegliare in modo mirato punti particolarmente esposti al pericolo. Le calotte di copertura possono essere separate lungo le suddivisioni tramite scanalature già preparate in verticale e in orizzontale o tagliate con una forbice.

7. Funzionamento/Cura

I fenomeni atmosferici possono avere influenza sul funzionamento del rilevatore di movimento; in caso di forti folate di vento, neve, pioggia o grandine è possibile che esso in- tervenga a sproposito, in quanto non

• Avvitare saldamente la calotta di copertura del vano per l'allaccia- mento elettrico. (Fig. 5.6)

• Digirere verso l'alto le molle di bloccaggio e inserire l'unità nel ritaglio del sotto. (Fig. 5.7)

• Attivare l'alimentazione di corren- te. (Fig. 5.7)

• Eettuare l'impostazione delle funzioni ➜ "6. Funzionamento".

Impostazioni da parte del costruttore Regolazione di luce crepuscolare: 2000 Lux Ritardo dello spegnimento: 8 s

• Sfilare l'anello design dall'involu- cro. (Fig. 6.1)

• Svitare il sensore ruotandolo verso sinistra per accedere al regolatore. Ritardo dello spegnimento (Fig. 6.3) Il periodo in cui si desidera che la lampada allacciata rimanga accesa può essere impostato con regolazione continua da ca. 8 sec a max. 35 min. Regolatore su posizione 1 significa durata minima, ca. 8 s. Regolatore su posizione 6 significa durata massima, ca. 35 min. Avvertenza: nell'impostazione del sensore per quanto riguarda il campo di rilevamento e il test di funziona- mento, si consiglia di impostare la durata minima. tutti i materiali impiegati e delle loro superfici. Rivendicazione Se ha intenzione di esporre reclamo in merito al prodotto da Lei acqui- stato, La si prega di trasmettere tale reclamo completo e arancato as- sieme allo scontrino d’acquisto o alla fattura indicante la data dell’acquisto e la denominazione del prodotto al Suo rivenditore o direttamente a noi: STEINEL Italia S.r.l., Largo Donegani 2, I-20121 Milano. Le consigliamo pertanto di conser- vare scrupolosamente lo scontrino d’acquisto o la fattura fino alla scadenza del periodo di garanzia. La STEINEL declina ogni responsabilità per costi e rischi legati al trasporto nell’ambito della restituzione del prodotto. (Per informazioni in merito alla riven- dicazione di un diritto di garanzia si prega di consultare il nostro sito web www.steinel.it) Se dovesse esporre un caso di garanzia o una domanda sul Suo prodotto, ci può contattare al numero +39/02/96457231 dal lunedì al venerdì dalle 9:00 alle 18:00. DI GARANZIA

ANNI DEL PRODUTTORE DI GARANZIA ANNI DEL PRODUTTORE è possibile distinguere gli improvvisi sbalzi di temperatura da quelli dovuti alla presenza di fonti di calore. Nel caso in cui la lente di rilevamento fosse sporca, pulitela con un panno umido (senza utilizzare) detergenti.

Apparecchi elettrici, accessori e materiali d’imballaggio devono essere consegnati agli appositi centri di raccolta e smaltimento. Non gettare gli apparecchi elettrici nei rifiuti domestici! Solo per paesi UE: conformemente alla Direttiva Europea vigente in materia di rifiuti di appa- recchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all’uso devono essere se- parati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

9. Garanzia del produttore

Quale acquirente Lei può rivendicare nei confronti del venditore i diritti previsti dalla legge. Nella misura in cui tali diritti esistono nel Suo paese, la nostra dichiarazione di garanzia né li riduce né li limita. Noi Le concedia- mo 5anni di garanzia dell’impec- cabile costituzione e del regolare funzionamento del Suo prodotto a sensori STEINEL Professional. Noi garantiamo che questo prodotto è privo di difetti di produzione e co- struzione. Garantiamo la funzionalità di tutti i componenti elettronici e di tutti i cavi nonché l’assenza di vizi di- 32 - - 33 -

11. Disturbi di funzionamento

Guasto Causa Rimedio L'apparecchio non si accende n In caso di funzionamento con luce diurna la regola- zione di luce crepuscolare è impostata sul funzionamento di notte n Lampadina guasta n Interruttore di rete spento n Fusibile difettoso n Eettuate nuovamente le impostazioni n Sostituite le lampadine a incandescenza n Accendete n Cambiate fusibile, eventual- mente controllate l'allaccia- mento L'apparecchio non si spegne n Continuo movimento all'inter- no del campo di rilevamento n La lampada allacciata si trova all'interno del campo di rilevamento e si attiva nuovamente a causa del cambiamento della tempera- tura n Attraverso l'interruttore in serie all'interno della casa im- postazione su funzionamento continuo n Dispositivo WiFi posizionato molto vicino al sensore n Controllate il campo n Controllate il campo n Interruttore in serie impostato su funzionamento automatico n Aumentare la distanza tra dispositivo WiFi e sensore L'apparecchio si accende e si spegne continuamente n La lampada allacciata si trova all'interno del campo di rilevamento n Animali in movimento nel campo di rilevamento n Controllate il campo n Controllate il campo L'apparecchio si accende a sproposito n Il vento muove alberi e cespugli nel campo di rilevamento n Vengono rilevate automobili sulla strada n Improvviso sbalzo di tempe- ratura dovuto a condizioni atmosferiche (vento pioggia, neve) o causato da aria di scarico di ventilatori o da aria proveniente da finestre aperteer n Dispositivo WiFi posizionato molto vicino al sensore n Controllate il campo n Controllate il campo n Cambiate il campo, spostate il luogo di montaggio

n Aumentare la distanza tra dispositivo WiFi e sensore

Dimensioni (Ø × H) 78 × 89 mm Profondità minima d'installazione 54 mm meno lo spessore del piano sotto Allacciamento alla rete 220-240 V, 50/60 Hz Potenza Carico lampadine incandescenti / lampade alogene Lampade fluorescenti ballast elettronico Lampade fluorescenti non compensato Lampade fluorescenti collegamento in serie Lampade fluorescenti con compensazione in parallelo Lampade alogene a basso voltaggio LED < 2 W

LED > 8 W Carico capacitivo 1000 W 430 W 500 VA 406 VA 406 VA 1000 VA 16 W 64 W 64 W 132 μF Tecnica a sensori a infrarossi passivi Angolo di rilevamento 360° Raggio d'azione max. 4 m Ritardo dello spegnimento 8 s - 35 min Regolazione crepuscolare 2-2000 lux Grado di protezione IP 54 Intervallo di temperatura tra - 20 °C e + 40 °C

11. Disturbi di funzionamento

Guasto Causa Rimedio Mancanza di tensione n Fusibile difettoso, apparecchio non acceso n Corto circuito n Cambiate fusibile, inserite l´interruttore principale, controllate il cavo con un indicatore di tensione n Controllate gli allacciamenti- 34 - - 35 -
