MANUALE UTENTE IS 180 Digi STEINEL

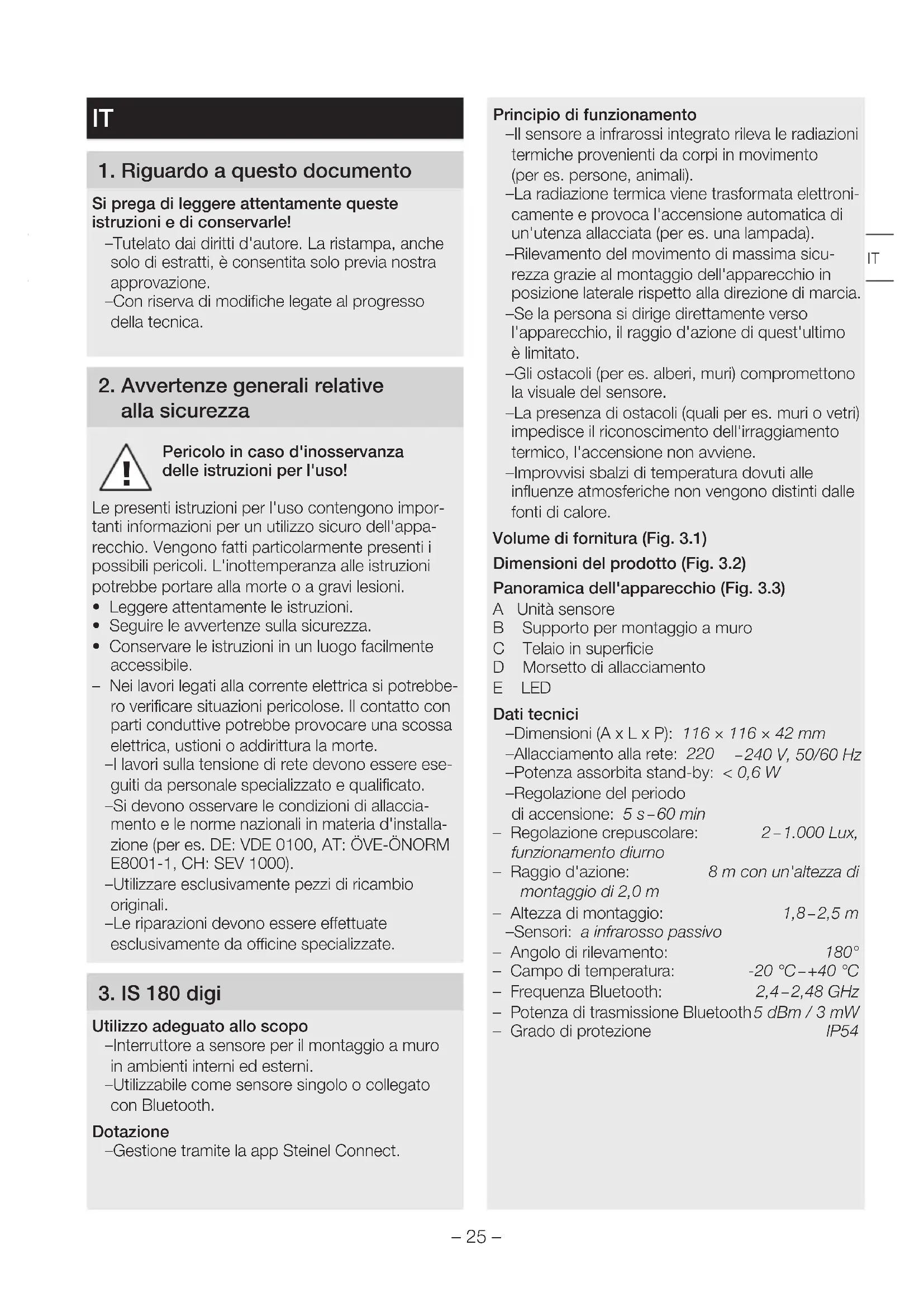

1. Riguardo a questo documento

Si prega di leggere attentamente queste istruzioni e di conservarle! – Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione. – Con riserva di modifiche legate al progresso della tecnica.

2. Avvertenze generali relative

Pericolo in caso d'inosservanza delle istruzioni per l'uso! Le presenti istruzioni per l'uso contengono impor- tanti informazioni per un utilizzo sicuro dell'appa- recchio. Vengono fatti particolarmente presenti i possibili pericoli. L'inottemperanza alle istruzioni potrebbe portare alla morte o a gravi lesioni.

• Leggere attentamente le istruzioni.

• Seguire le avvertenze sulla sicurezza.

• Conservare le istruzioni in un luogo facilmente accessibile. – Nei lavori legati alla corrente elettrica si potrebbe- ro verificare situazioni pericolose. Il contatto con parti conduttive potrebbe provocare una scossa elettrica, ustioni o addirittura la morte. – I lavori sulla tensione di rete devono essere ese- guiti da personale specializzato e qualificato. – Si devono osservare le condizioni di allaccia- mento e le norme nazionali in materia d'installa- zione (per es. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH:SEV1000). – Utilizzare esclusivamente pezzi di ricambio originali. – Le riparazioni devono essere eettuate esclusivamente da ocine specializzate.

Utilizzo adeguato allo scopo – Interruttore a sensore per il montaggio a muro in ambienti interni ed esterni. – Utilizzabile come sensore singolo o collegato con Bluetooth. Dotazione – Gestione tramite la app Steinel Connect. Principio di funzionamento – Il sensore a infrarossi integrato rileva le radiazioni termiche provenienti da corpi in movimento (per es. persone, animali). – La radiazione termica viene trasformata elettroni- camente e provoca l'accensione automatica di un'utenza allacciata (per es. una lampada). – Rilevamento del movimento di massima sicu- rezza grazie al montaggio dell'apparecchio in posizione laterale rispetto alla direzione di marcia. – Se la persona si dirige direttamente verso l'apparecchio, il raggio d'azione di quest'ultimo è limitato. – Gli ostacoli (per es. alberi, muri) compromettono la visuale del sensore. – La presenza di ostacoli (quali per es. muri o vetri) impedisce il riconoscimento dell'irraggiamento termico, l'accensione non avviene. – Improvvisi sbalzi di temperatura dovuti alle influenze atmosferiche non vengono distinti dalle fonti di calore. Volume di fornitura (Fig.3.1) Dimensioni del prodotto (Fig.3.2) Panoramica dell'apparecchio (Fig.3.3) A Unità sensore B Supporto per montaggio a muro C Telaio in superficie D Morsetto di allacciamento E LED Dati tecnici – Dimensioni (A x L x P): 116×116×42mm – Allacciamento alla rete: 220 – 240V, 50/60Hz – Potenza assorbita stand-by: <0,6W – Regolazione del periodo di accensione: 5s – 60min – Regolazione crepuscolare: 2 – 1.000Lux, funzionamento diurno – Raggio d'azione: 8m con un'altezza di montaggio di 2,0 m – Altezza di montaggio: 1,8 – 2,5m – Sensori: a infrarosso passivo – Angolo di rilevamento: 180° – Campo di temperatura: -20°C – +40°C – Frequenza Bluetooth: 2,4 – 2,48GHz – Potenza di trasmissione Bluetooth 5dBm/3mW – Grado di protezione IP54 IT– 26 – Potere di rottura: – Carico lampadine incandescenti / lampade alogene: 1.000W – Carico LED / ECG: 350 W (max. 50 unità c < 132 µF)

4. Installazione elettrica

Pericolo legato alla presenza di corrente elettrica! Il contatto con parti conduttive potrebbe provocare una scossa elettrica, ustioni o addirittura la morte.

• Staccare la corrente e interrompere l'alimentazio- ne di tensione.

• Accertarsi dell'assenza di tensione con un indi- catore di tensione.

• Provvedere anché l'alimentazione di tensione rimanga interrotta. Pericolo di danni a cose! Uno scambio dei cavi di allacciamento potrebbe provocare un cortocircuito.

• Contrassegnare i cavi di allacciamento in modo da poterli identificare.

• Collegare a nuovo i cavi di allacciamento. Collegamento del cavo di alimentazione Il cavo di collegamento alla rete ha 4 fili. L = fase (di prevalenza nero, marrone o grigio) = fase allacciata (in genere nero, marrone o grigio) N = filo neutro (di prevalenza blu) PE = conduttore di terra (verde/giallo) Avvertenza: I tappi di tenuta sono previsti per una linea di allacciamento alla rete con un diametro esterno di 5 – 10 mm. Avvertenza: Nel caso di questo prodotto non occorre allacciare il conduttore di protezione. Diagramma degli allacciamenti (Fig. 4.1)

Preparazione del montaggio

• Controllare tutti i componenti per verificare se presentano danneggiamenti. In caso di danni non mettete in funzione il prodotto.

• Selezionare il luogo di montaggio adatto. – Tenendo in considerazione del raggio d'azione. (Fig.5.1) – Tenendo in considerazione il rilevamento del movimento (Fig.5.2/5.3) – Protetto da vibrazioni. – Campo di rilevamento privo di ostacoli. – Non in aree a rischio di esplosione. – Non su superfici facilmente infiammabili. Fasi di montaggio

• Accertarsi che l'alimentazione di tensione sia disattivata. (Fig. 4.1)

• Svitare la vite di sicurezza. (Fig. 5.4)

• Staccare l'unità sensore dal supporto per mon- taggio a muro. (Fig. 5.5)

• Avvitare bene il supporto per montaggio a muro – Variante incassata (Fig. 5.8) – Variante in superficie con telaio in superficie (Fig. 5.9)

• Collegare la linea di allacciamento alla rete conformemente alle scritte sui morsetti. A N e si può allacciare in aggiunta un carico esterno. (Fig. 5.10)

• Infilare l'unità sensore sul supporto per montaggio a muro. (Fig. 5.11)

• Stringere la vite di sicurezza. (Fig. 5.12)

• Attivare l'alimentazione di corrente. (Fig. 5.12)

• Eettuare le dovute regolazioni ➜ "6. Funzionamento"– 27 –

Impostazioni di fabbrica Regolazione del periodo di accensione: 5 secondi Regolazione crepuscolare: (funzionamento diurno) Raggio d'azione: 100% Steinel Connect App Per la configurazione dell'interruttore a sensore con smartphone o tablet dovete scaricare la app STEINEL Connect dal Vostro AppStore. A tale sco- po è necessario uno smartphone o tablet abilitato Bluetooth. Android iOS Funzioni, impostabili tramite la app Steinel Connect. – Regolazione del periodo di accensione 5s – 60min – Regolazione crepuscolare 2 – 1.000Lux, funzio- namento diurno, Lux-Teach, Time-Teach – Regolazione del raggio d'azione – Collegamento Bluetooth Funzione LED – Inizializzazione: il LED lampeggia di colore verde. – Identificazione Bluetooth: il LED lampeggia lenta- mente di colore blu. – Funzionamento normale: il LED è spento. Regolazione del periodo di accensione Il periodo per cui si desidera che l'utenza gestita rimanga accesa può essere impostato con regolazio- ne continua da 5 secondi a max. 60 minuti. Ogni volta che viene rilevato un movimento prima che decorra questo periodo di tempo, il contaminuti si azzera. Avvertenza: Ogni volta che viene spenta l'utenza, il rilevamento di movimenti viene interrotto per circa 1 secondo. Solo dopo che è trascorso questo periodo di tem- po l'utenza è in grado di accendere nuovamente la luce in caso di un movimento nell'ambito del raggio d'azione. Regolazione crepuscolare La soglia d'intervento desiderata per l'interruttore a sensore può essere regolata in continuo tra ca. 2 e 1.000 Lux. Impostazione del campo di rilevamento Il campo di rilevamento del sensore è suddiviso in tre zone (Fig. 6.1): – Ciascuna delle tre zone può essere attivata o disattivata singolarmente. – Per ciascuna delle tre zone il raggio d'azione può essere impostato singolarmente. Avvertenza: Per l'impostazione del campo di rilevamento si consiglia di scegliere il periodo più breve. Avvertenza: Nella regolazione del campo di rilevamento e per il test di funzionamento a luce diurna la regolazione crepuscolare deve trovarsi sul funzionamento diurno. Collegamento Bluetooth (Bluetooth Mesh) L'interruttore a sensore corrisponde al Bluetooth Mesh Standard. Esso può essere collegato con tut- ti i prodotti conformi al Bluetooth Mesh Standard. La configurazione dell'interruttore a sensore av- viene tramite la app Steinel Connect. Al primo colle- gamento tra l'interruttore a sensore e la app Steinel Connect vengono memorizzate sullo smartphone o il tablet relative chiavi di rete. La chiave consente di escludere un accesso al sensore da parte di persone non autorizzate. Per l'accesso tramite un altro smartphone o tablet occorre che la chiave di rete venga condivisa.

Pericolo legato alla presenza di corrente elettrica! Il contatto di parti conduttive con acqua può provocare una scossa elettrica, ustioni o addirittura la morte.

• Pulire l'apparecchio solo quando è asciutto. Pericolo di danni a cose! Detergenti sbagliati potrebbero danneggiare l'apparecchio.

• Pulire l'apparecchio con un panno leggermente inumidito, senza detersivi. IT– 28 –

8. Eliminazione dei guasti

Apparecchio fuori tensione. – Il fusibile non è stato acceso o è difettoso.

• Accendere il fusibile.

• Sostituire il fusibile difettoso. – Linea interrotta.

• Accendere l'interruttore di rete.

• Controllare il cavo con un indicatore di tensione. – Corto circuito nel cavo di collegamento alla rete.

• Controllare gli allacciamenti. L'apparecchio non si accende. – La regolazione di luce crepuscolare scelta è sbagliata

• Reimpostare la luminosità d'intervento. – Interruttore di rete spento.

• Accendere l'interruttore di rete. – Il fusibile non è stato acceso o è difettoso.

• Accendere il fusibile.

• Sostituire il fusibile difettoso. – Campo di rilevamento troppo piccolo o errato.

• Controllare o regolare il campo di rilevamento. L'apparecchio non si spegne. – Movimento continuo nel campo di rilevamento.

• Controllare il campo di rilevamento.

• In caso di necessità limitare o modificare il campo di rilevamento. L'apparecchio si accende a sproposito. – Movimento nel campo di rilevamento, per es. da parte di animali, alberi o automobili.

• Controllare il campo di rilevamento.

• In caso di necessità limitare o modificare il campo di rilevamento. – L'apparecchio si muove per es. per eetto di boe di vento o forte precipitazione.

• Montare l'apparecchio su una base stabile. Non è possibile creare un collegamento tra smartphone o tablet e l'apparecchio. – Lo smartphone si trova troppo vicino all'appa- recchio.

• La distanza dall'interruttore a sensore deve essere di almeno 1,5 m. – La app non è compatibile con lo smatphone o il tablet.

• Utilizzare un altro smartphone o tablet. – La versione della app non è quella più recente.

• Aggiornare nell'AppStore la app Steinel Connect. Nessun collegamento con la app. – La chiave di rete non è presente sullo smart- phone o tablet utilizzato.

• Condividere la chiave di rete tramite app.

Apparecchi elettrici, accessori e materiali d'imbal- laggio devono essere consegnati a un centro di riciclaggio riconosciuto. Non gettare gli apparecchi elettrici nei rifiuti domestici! Solo per paesi UE: conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli appa- recchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

10. Dichiarazione di conformità

La STEINEL GmbH dichiara che l'interruttore a sensore IS 180 digi risponde alla Direttiva 2014/53/ UE. Il testo integrale della dichiarazione di confor- mità UE è disponibile al seguente indirizzo Internet: www.steinel.it

11. Garanzia del produttore

Garanzia del produttore STEINEL GmbH, Die- selstraße 80-84, DE-33442 Herzebrock-Clarholz, Germania Tutti i prodotti STEINEL soddisfano i massimi requisiti di qualità. Per questo motivo siamo lieti in qualità di produttore di concederLe come cliente finale una garanzia ai sensi delle condizioni qui di seguito indicate: La garanzia comprende l’assenza di vizi che è dimostrabile essere riconducibili a un difetto di ma- teriale o un errore di produzione e che ci vengono segnalati immediatamente dopo essere stati riscon- trati ed entro il periodo di garanzia. La garanzia vale per tutti i prodotti STEINEL che vengono acquistati e utilizzati in Italia, a esclusione dei prodotti STEI- NEL Professional. Lei può scegliere di ricorrere alla garanzia chieden- do la riparazione gratuita, la sostituzione gratuita (all’occorrenza con un modello successivo equiva- lente o di migliore qualità) o l’emissione di una nota di credito. Il periodo di garanzia per il prodotto STEINEL da– 29 – Lei acquistato è di 3 anni (nel caso di prodotti della serie home 5 anni) a partire dalla data di acquisto del prodotto. Noi assumiamo i costi di trasporto ma non i rischi legati al trasporto della merce che ci viene restituita. Diritti per vizi previsti dalla legge, gratuità Le prestazioni qui descritte valgono in aggiunta ai diritti alla garanzia previsti dalla legge – incluse le disposizioni speciali per la tutela dei consumatori – e non li limitano né li sostituiscono. La rivendicazio- ne dei Suoi diritti previsti dalla legge in caso di vizi è gratuita. Esclusioni dalla garanzia Sono espressamente escluse dalla presente garan- zia tutte le lampadine sostituibili. La garanzia è inoltre esclusa nei seguenti casi: – in caso di logorio di parti del prodotto dovuto all’uso o ad altra ragione naturale o in caso di vizi del prodotto STEINEL che sono da ricondurre a logorio dovuto all’uso o ad altra ragione naturale, – in caso di uso non adeguato allo scopo od al prodotto o in caso di mancato rispetto delle istruzioni per l’uso, – in caso venissero eettuate autonomamente modifiche o atre trasformazioni sul prodotto o in caso di vizi che sono da ricondurre all’impiego di accessori, complementi o pezzi di ricambio non originali STEINEL, – in caso di lavori di manutenzione e cura dei prodotti eettuati in modo non conforme alle istruzioni per l’uso, – in caso di annessione o installazione non confor- me alle prescrizioni per l’installazione fornite da STEINEL, – in caso di danni o perdite avvenuti durante il trasporto. Applicazione del diritto tedesco Si applica il diritto tedesco ad esclusione della convenzione delle Nazioni Unite sui contratti di compravendita internazionale di merci (CISG). Rivendicazione Se ha intenzione di ricorrere alla garanzia, La si pre- ga di trasmettere il Suo prodotto completo e unito allo scontrino d’acquisto o alla fattura indicante la data dell’acquisto e la denominazione del prodotto al Suo rivenditore o direttamente a noi: STEINEL Italia Srl, Via del lavoro 18, 21012 Cassano Mag- nago, Italia (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). Le consigliamo pertanto di conservare scrupolosa- mente lo scontrino d’acquisto o la fattura fino alla scadenza del periodo di garanzia.
