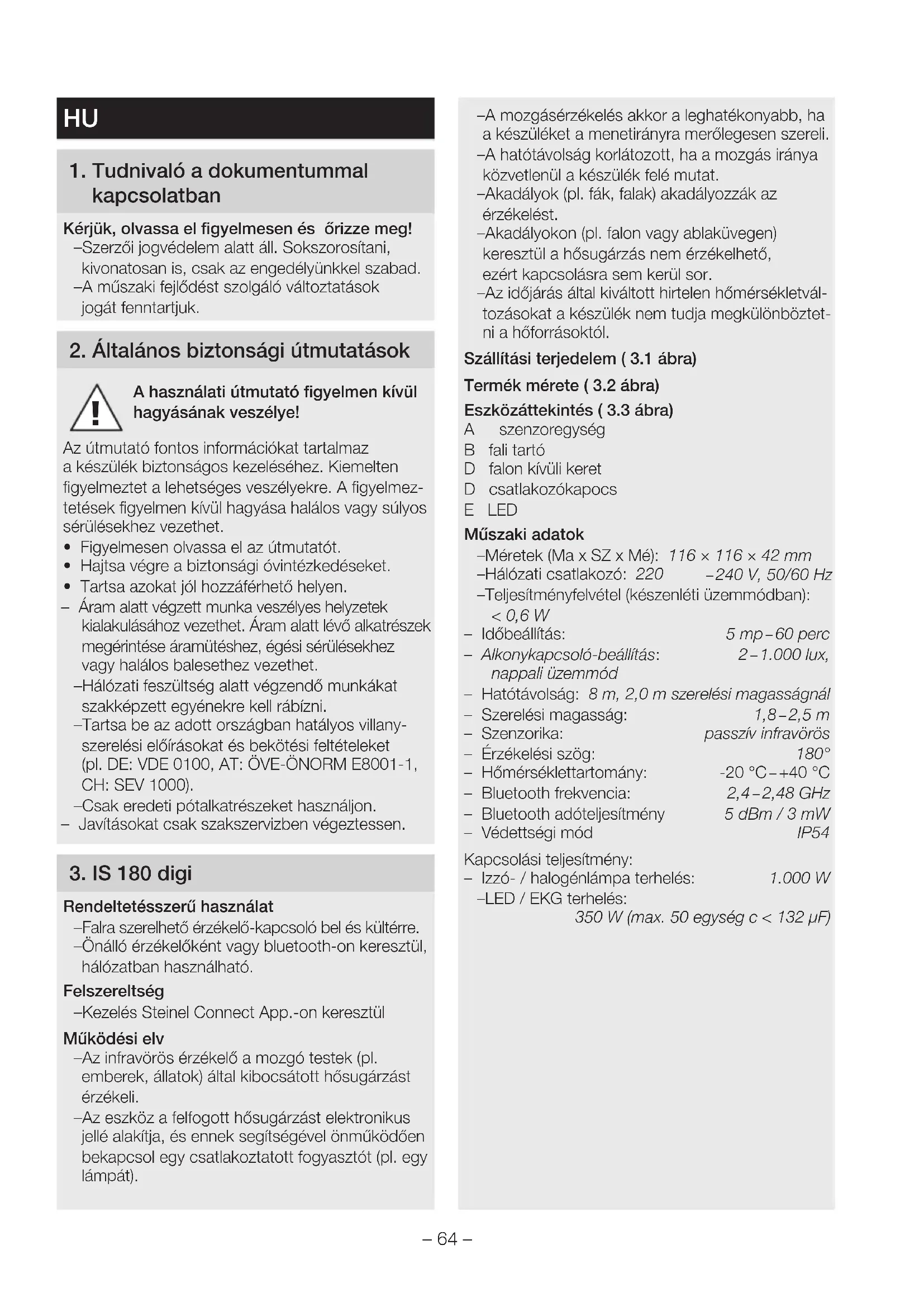

HASZNÁLATI ÚTMUTATÓ IS 180 Digi STEINEL

kapcsolatban Kérjük, olvassa el figyelmesen és őrizze meg! – Szerzői jogvédelem alatt áll. Sokszorosítani, kivonatosan is, csak az engedélyünkkel szabad. – A műszaki fejlődést szolgáló változtatások jogát fenntartjuk.

2. Általános biztonsági útmutatások

A használati útmutató figyelmen kívül hagyásának veszélye! Az útmutató fontos információkat tartalmaz a készülék biztonságos kezeléséhez. Kiemelten figyelmeztet a lehetséges veszélyekre. A figyelmez- tetések figyelmen kívül hagyása halálos vagy súlyos sérülésekhez vezethet.

• Figyelmesen olvassa el az útmutatót.

• Hajtsa végre a biztonsági óvintézkedéseket.

• Tartsa azokat jól hozzáférhető helyen. – Áram alatt végzett munka veszélyes helyzetek kialakulásához vezethet. Áram alatt lévő alkatrészek megérintése áramütéshez, égési sérülésekhez vagy halálos balesethez vezethet. – Hálózati feszültség alatt végzendő munkákat szakképzett egyénekre kell rábízni. – Tartsa be az adott országban hatályos villany- szerelési előírásokat és bekötési feltételeket (pl. DE: VDE 0100, AT:ÖVE-ÖNORM E8001-1, CH:SEV1000). – Csak eredeti pótalkatrészeket használjon. – Javításokat csak szakszervizben végeztessen.

Rendeltetésszerű használat – Falra szerelhető érzékelő-kapcsoló bel és kültérre. – Önálló érzékelőként vagy bluetooth-on keresztül, hálózatban használható. Felszereltség – Kezelés Steinel Connect App.-on keresztül Működési elv – Az infravörös érzékelő a mozgó testek (pl. emberek, állatok) által kibocsátott hősugárzást érzékeli. – Az eszköz a felfogott hősugárzást elektronikus jellé alakítja, és ennek segítségével önműködően bekapcsol egy csatlakoztatott fogyasztót (pl. egy lámpát). – A mozgásérzékelés akkor a leghatékonyabb, ha a készüléket a menetirányra merőlegesen szereli. – A hatótávolság korlátozott, ha a mozgás iránya közvetlenül a készülék felé mutat. – Akadályok (pl. fák, falak) akadályozzák az érzékelést. – Akadályokon (pl. falon vagy ablaküvegen) keresztül a hősugárzás nem érzékelhető, ezért kapcsolásra sem kerül sor. – Az időjárás által kiváltott hirtelen hőmérsékletvál- tozásokat a készülék nem tudja megkülönböztet- ni a hőforrásoktól. Szállítási terjedelem ( 3.1 ábra) Termék mérete ( 3.2 ábra) Eszközáttekintés ( 3.3 ábra) A szenzoregység B fali tartó D falon kívüli keret D csatlakozókapocs E LED Műszaki adatok – Méretek (Ma x SZ x Mé): 116×116×42mm – Hálózati csatlakozó: 220 – 240V, 50/60Hz – Teljesítményfelvétel (készenléti üzemmódban): <0,6W – Időbeállítás: 5 mp – 60 perc – Alkonykapcsoló-beállítás: 2 – 1.000lux, nappali üzemmód – Hatótávolság: 8m, 2,0 m szerelési magasságnál – Szerelési magasság: 1,8 – 2,5m – Szenzorika: passzív infravörös – Érzékelési szög: 180° – Hőmérséklet tartomány: -20 °C – +40 °C – Bluetooth frekvencia: 2,4 – 2,48GHz – Bluetooth adóteljesítmény 5dBm/3mW – Védettségi mód IP54 Kapcsolási teljesítmény: – Izzó-/halogénlámpa terhelés: 1.000W – LED / EKG terhelés: 350 W (max. 50 egység c < 132 µF)– 65 –

4. Elektromos bekötés

Áramütés veszélye! Áram alatt lévő alkatrészek megérintése áramütéshez, égési sérülésekhez vagy halálos balesethez vezethet.

• Kapcsolja le az áramot és szakítsa meg a ráadott feszültséget.

• Feszültségjelzővel ellenőrizze, hogy a készüléken tényleg nincs feszültség.

• Gondoskodjon róla, hogy ne kapcsolhassák vissza a feszültségellátást. Anyagi károk veszélye! A csatlakozóvezetékek felcserélése zárlathoz vezethet.

• Azonosítsa be a csatlakozóvezetékeket.

• Kösse újra a csatlakozóvezetékeket. Hálózati betápvezeték csatlakoztatása A hálózati betápvezeték 4-erű kábelből áll: L = fázis (többnyire fekete, barna vagy szürke) = kapcsolt fázis (többnyire fekete, barna vagy szürke) N = nulla vezető (többnyire kék) PE = védővezető (zöld/sárga) Megjegyzés: A tömítődugaszok 5 – 10 mm-es külső átmérőjű bevezető vezetékhez valók. Megjegyzés: Ennél a terméknél nem kell csatlakoztatni a védőföldelést. Bekötési rajz (4.1 ábra)

Előkészületek a szerelés megkezdése előtt

• Minden alkatrészt ellenőrizzen sérülés szempont- jából. Sérülések esetén ne vegye használatba a terméket.

• Válasszon ki egy alkalmas felszerelési helyet. – A hatótávolság figyelembevételével. (5.1. ábra) – A mozgásérzékelés figyelembevételével. (5.2/5.3. ábra) – Rázkódásmentes. – Az érzékelési tartomány akadálymentes. – Ne szerelje fel robbanásveszélyes területre. – Ne helyezze gyúlékony felületekre. A szerelés lépései

• Ellenőrizze, hogy kikapcsolták-e a tápfeszültséget. (4.1. ábra)

• Lazítsa meg a biztosíték csavarját. (5.4. ábra)

• Az érzékelőegységet válassza le a fali tartóról. (5.5. ábra)

• Jelölje be a furat helyét. (5.6. ábra)

• Fúrja ki a lyukakat (ø 6) és tegye be a tipliket. (5.7. ábra)

• Csavarozza be a fali tartót szorosan. – Vakolat alatti változat (5.8 ábra) – Vakolat feletti változat falon kívüli kerettel (5.9 ábra)

• Csatlakoztassa a hálózati vezetéket a kapocsfel- iratnak megfelelően. N és esetén csatlakoztat- ható egy külső terhelés. (5.10. ábra)

• Helyezze az érzékelőegységet a fali tartóra. (5.11. ábra)

• Húzza meg szorosan a biztosítócsavart. (5.12. ábra)

• Kapcsolja be az áramellátást. (5.12. ábra)

• A beállításokat végezze el ➜ „6. Működés“

Gyári beállítások Időbeállítás: 5 másodperc Alkonykapcsoló-beállítás: (nappali üzem) Hatótávolság: 100% Steinel Connect App Az érzékelő kapcsoló okostelefonra vagy tablet- re történő konfigurálásához töltse le a STEINEL Connect App alkalmazást az AppStore-ból. Bluetooth-képes okostelefonra vagy táblagépre lesz szüksége. Android iOS A következő funkciókat tudja beállítani Steinel Connect App alkalmazáson keresztül: – Időbeállítás: 5 mp – 60 perc között – Alkonykapcsoló-beállítás 2 – 1.000 lux, nappali üzem, lux-betanító üzemmód, időpont betanító üzemmód – Hatótávolság beállítás – Bluetooth-hálózat HU– 66 – LED funkció – Inicializálás: LED zölden villog. – Bluetooth-azonosítás: LED lassan kéken villog. – Normál üzemmód: LED ki Időtartam-beállítás A lámpa megfelelő világítási időtartamát 5 mp és 60 perc között fokozatmentesen lehet beállítani. A beállított idő letelte előtt érzékelt mozgás hatására az idő mérése újrakezdődik. Megjegyzés: A lámpa kikapcsolása után a mozgásérzékelés kb. 1 mp időtartamra szünetel. Csak ennek az időnek a letelte után képes a lámpa mozgás esetén ismét bekapcsolni. Szürkületi beállítás A kívánt megszólalási küszöb kb. 2 lux-tól

1.000 lux-ig fokozatmentesen állítható.

Vételi terület beállítása Az érzékelő vételi területe három zónára van osztva (6.1. ábra): – Mindhárom zóna egyesével aktiválható vagy kikapcsolható. – A hatótávolság mindhárom zónához egyénileg beállítható. Megjegyzés Az érzékelési terület beállításakor ajánlott a legrövi- debb időt választani. Megjegyzés. Az érzékelési terület beállításakor és a nappali fény- nél végzett működéspróbánál az alkonyatkapcsolót nappali üzemre kell állítani. Bluetooth-hálózat (Bluetooth Mesh) Az érzékelő-kapcsoló megfelel a Bluetooth Mesh szabványnak. Minden olyan termékkel hálózatba köthető, amely megfelel a Bluetooth Mesh szab- ványnak. Az érzékelő-kapcsoló konfigurálása a Steinel Connect App. applikáción keresztül történik. Az érzékelő-kapcsoló és a Steinel Connect App első kapcsolódásakor az okostelefonon vagy a táblagé- pen a megfelelő hálózati kulcsok eltárolásra kerül- nek. A kulcsok megakadályozzák az érzékelőkhöz való illetéktelen hozzáférést. Ahhoz, hogy az érzékelő-kapcsolót további okoste- lefonokról vagy táblagépekről el lehessen érni, a hálózati kulcsot meg kell osztani.

7. Tisztítás és ápolás

Áramütés veszélye! Áram alatt lévő alkatrészek vízzel való érintkezése áramütéshez, égési sérülésekhez vagy halálos balesethez vezethet.

• A berendezést csak száraz állapotában tisztítsa. Anyagi károk veszélye! A rosszul megválasztott tisztítószer megrongálhatja a készüléket.

• A berendezést egy enyhén benedvesített ruhával, tisztítószer használata nélkül tisztítsa.

A berendezés nem kap feszültséget – A biztosíték nincs bekapcsolva vagy hibás.

• Kapcsolja be a biztosítékot.

• Cserélje ki a hibás biztosítékot. – A vezeték megszakadt.

• Kapcsolja be a hálózati kapcsolót.

• Ellenőrizze a vezetéket feszültségvizsgálóval. – Rövidzárlat a hálózati betápvezetékben.

• Ellenőrizzük a csatlakozásokat. Nem kapcsol be a készülék. – Az alkonykapcsoló beállítása hibás.

• Állítsa be újra a megszólalási küszöböt. – Kapcsolja ki a hálózati kapcsolót.

• Kapcsolja be a hálózati kapcsolót. – A biztosíték nincs bekapcsolva vagy hibás.

• Kapcsolja be a biztosítékot.

• Cserélje ki a hibás biztosítékot. – Az érzékelési tartomány túl kicsi vagy nem megfelelő.

• Ellenőrizze, és állítsa be az érzékelési területet. Nem kapcsol ki a készülék. – Folyamatos mozgás az érzékelési területen.

• Ellenőrizze az érzékelési területet.

• Szükség esetén korlátozza vagy módosítsa az érzékelési tartományt. A berendezés szükségtelenül bekapcsol. – Mozgás az érzékelési területen pl. állatok, fák vagy autók mozgása miatt.

• Ellenőrizze az érzékelési területet.

• Szükség esetén korlátozza vagy módosítsa az érzékelési tartományt. – A berendezés pl. széllökések, vagy erős csapadék miatt inog (mozog).

• Szerelje a berendezést szilárd alapra.– 67 – Nincs hívásfelépítés az okostelefonról, vagy táblagépről a mozgásérzékelő felé. – Az okostelefon túl közel van a készülékhez.• A távolság a mozgásérzékelőhöz legalább 1,5 m. – Az okostelefon vagy táblagép nem App-kompati- bilis.• Más okostelefon, vagy táblagép használata. – Az App-verzió nem a legfrissebb.• Steinel Connect App letöltése az AppStore alkalmazásból.Nincs kapcsolat az App-al. – A használt okostelefonon, vagy táblagépen nem áll rendelkezésre a hálózati kulcs.
• Hálózati kulcs megosztása az App-on keresztül.

Gondoskodjon az elektromos készülékek, a tarto-zékok és a csomagolás környezetbarát újrahaszno-sításáról.Ne dobjon elektromos készülékeket a háztartási szemétbe!Csak az EU-országok esetében:A használt elektromos és elektronikus berendezé-sekre vonatkozó hatályos európai irányelvek értel-mében és azok nemzeti jogrendszerbe történő átül-tetése szerint a már nem működőképes elektromos berendezéseket külön kell gyűjteni és gondoskodni kell környezetbarát újrahasznosításukról.

10. Megfelelőségi nyilatkozat

.A STEINEL GmbH ezennel nyilatkozik, hogy a Sensor-Schalter IS 180 digi megfelel a 2014/53/EU irányelv követelményeinek. Az EU megfelelőségi nyilatkozat teljes szövege a következő internetcí-men található: www.steinel.de

Ezt a STEINEL-terméket a legnagyobb gondos-sággal gyártották, működését és biztonságosságát az érvényes előírások szerint bevizsgálták, majd szúrópróba szerűen ellenőrizték. A STEINEL garan-ciát vállal a kifogástalan minőségre és működésre. A garancia ideje 36 hónap, ami a vásárlás napján kezdődik. Minden olyan hibát kijavítunk, ami anyag- vagy gyártási hibára vezethető vissza. A garancia teljesítésének módját mi választjuk meg: ez lehet a hibás alkatrész megjavítása vagy kicserélése. A garancia nem vonatkozik a kopóalkatrészeken bekövetkező károkra, valamint az olyan károkra és hiányosságokra, amelyek a szakszerűtlen kezelés vagy karbantartás miatt következnek be. Idegen objektumokon keletkező következményes károk ki vannak zárva a garancia köréből.Garanciát csak akkor vállalunk, ha a készüléket szétszereletlen állapotban jól becsomagolják, mellékelik a hiba rövid leírását, a (vásárlás időpont-jával és a kereskedő pecsétjével ellátott) pénztárb-lokkot vagy számlát, és ezeket elküldik az illetékes szerviznek.Javító szolgálat: A garanciaidő lejárta után, vagy a garancia hatálya alá nem tartozó hiányosságok esetén tudakolja meg az Önhöz legközelebb eső szervizünkben, hogy milyen lehetőségei vannak a helyreállításra.
