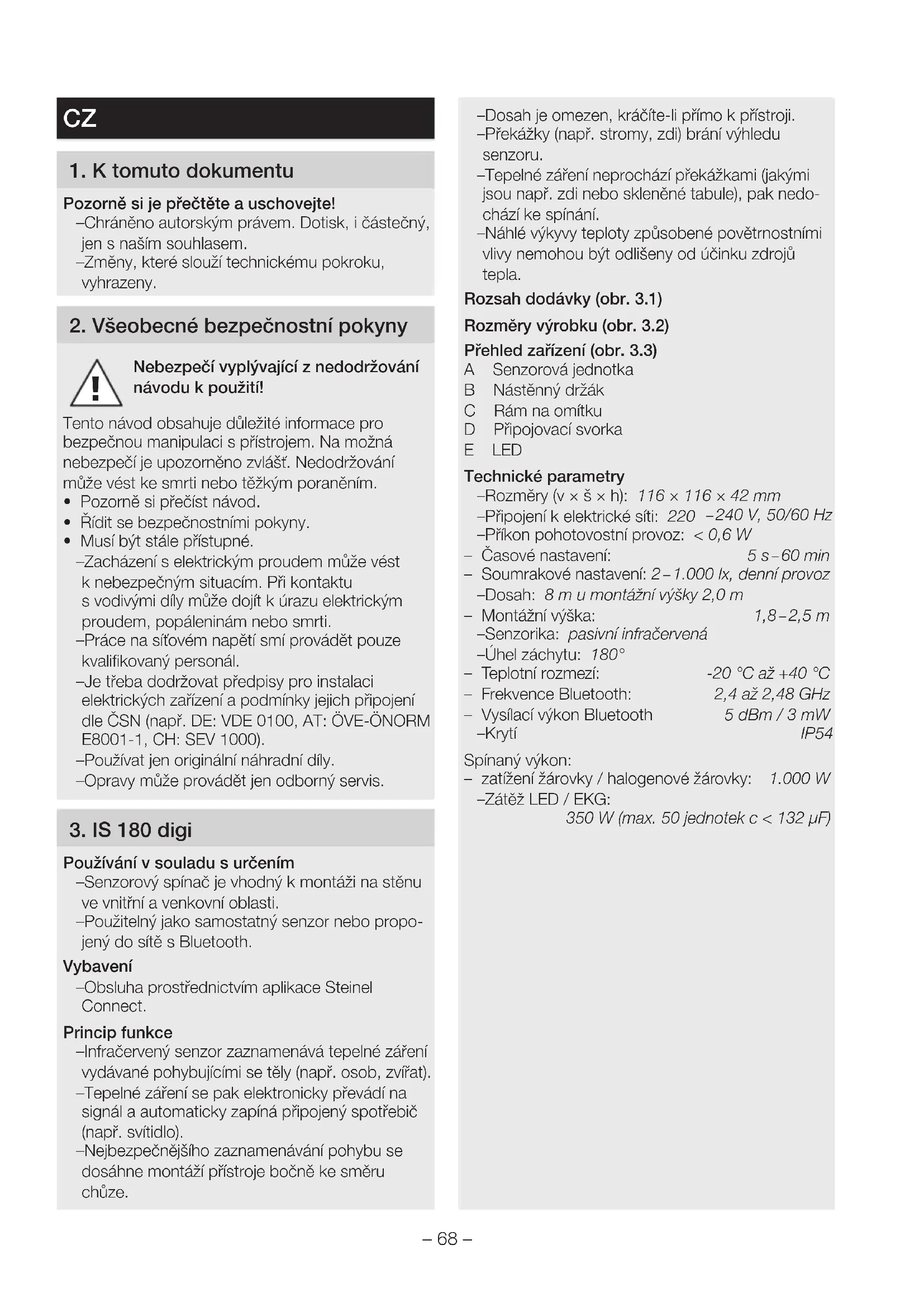

NÁVOD K OBSLUZE IS 180 Digi STEINEL

Pozorně si je přečtěte auschovejte! – Chráněno autorským právem. Dotisk, ičástečný, jen snaším souhlasem. – Změny, které slouží technickému pokroku, vyhrazeny.

2. Všeobecné bezpečnostní pokyny

Nebezpečí vyplývající znedodržování návodu kpoužití! Tento návod obsahuje důležité informace pro bezpečnou manipulaci spřístrojem. Na možná nebezpečí je upozorněno zvlášť. Nedodržování může vést ke smrti nebo těžkým poraněním.

• Pozorně si přečíst návod.

• Řídit se bezpečnostními pokyny.

• Musí být stále přístupné. – Zacházení s elektrickým proudem může vést k nebezpečným situacím. Při kontaktu s vodivými díly může dojít k úrazu elektrickým proudem, popáleninám nebo smrti. – Práce na síťovém napětí smí provádět pouze kvalifikovaný personál. – Je třeba dodržovat předpisy pro instalaci elektrických zařízení a podmínky jejich připojení dle ČSN (např. DE: VDE 0100, AT:ÖVE-ÖNORM E8001-1, CH:SEV1000). – Používat jen originální náhradní díly. – Opravy může provádět jen odborný servis.

Používání vsouladu surčením – Senzorový spínač je vhodný k montáži na stěnu ve vnitřní a venkovní oblasti. – Použitelný jako samostatný senzor nebo propo- jený do sítě s Bluetooth. Vybavení – Obsluha prostřednictvím aplikace Steinel Connect. Princip funkce – Infračervený senzor zaznamenává tepelné záření vydávané pohybujícími se těly (např. osob, zvířat). – Tepelné záření se pak elektronicky převádí na signál a automaticky zapíná připojený spotřebič (např. svítidlo). – Nejbezpečnějšího zaznamenávání pohybu se dosáhne montáží přístroje bočně ke směru chůze. – Dosah je omezen, kráčíte-li přímo kpřístroji. – Překážky (např. stromy, zdi) brání výhledu senzoru. – Tepelné záření neprochází překážkami (jakými jsou např. zdi nebo skleněné tabule), pak nedo- chází ke spínání. – Náhlé výkyvy teploty způsobené povětrnostními vlivy nemohou být odlišeny od účinku zdrojů tepla. Rozsah dodávky (obr. 3.1) Rozměry výrobku (obr. 3.2) Přehled zařízení (obr. 3.3) A Senzorová jednotka B Nástěnný držák C Rám na omítku D Připojovací svorka E LED Technické parametry – Rozměry (vך×h): 116×116×42mm – Připojení k elektrické síti: 220 – 240V, 50/60Hz – Příkon pohotovostní provoz: <0,6W – Časové nastavení: 5s – 60min – Soumrakové nastavení: 2 – 1.000lx, denní provoz – Dosah: 8m u montážní výšky 2,0 m – Montážní výška: 1,8 – 2,5m – Senzorika: pasivní infračervená – Úhel záchytu: 180° – Teplotní rozmezí: -20°C až +40°C – Frekvence Bluetooth: 2,4 až 2,48GHz – Vysílací výkon Bluetooth 5dBm/3mW – Krytí IP54 Spínaný výkon: – zatížení žárovky/halogenové žárovky: 1.000W – Zátěž LED / EKG: 350 W (max. 50 jednotek c < 132 µF)– 69 –

4. Elektrická instalace

Ohrožení elektrickým proudem! Při kontaktu s vodivými díly může dojít k úrazu elek- trickým proudem, popáleninám nebo smrti.

• Vypnout proud a přerušit přívod napětí.

• Zkoušečkou napětí zkontrolovat, zda je vedení bez napětí.

• Zajistit, aby přívod napětí zůstal přerušený. Nebezpečí věcných škod! Záměna připojovacího vedení může vést ke zkratu.

• Identifikovat připojovací vedení.

• Znovu spojit připojovací vedení. Připojení kelektrické síti Kpřipojení kelektrické síti použijte 4pólový kabel: L = fázový vodič (většinou černý, hnědý nebo šedý) = spínaný fázový vodič (většinou černý, hnědý nebo šedý) N = neutrální vodič (většinou modrý) PE = ochranný vodič (zelenožlutý) Upozornění: Těsnicí zátky jsou připraveny pro připojení k elektrické síti s vnějším průměrem 5 – 10mm. Upozornění: Ochranný vodič nemusí být u tohoto výrobku připojený. Graf připojení (obr. 4.1)

• Zkontrolovat poškození uvšech konstrukčních dílů. Při poškození výrobek nepoužívat.

• Vybrat vhodné místo montáže. – Při zohlednění dosahu. (Obr.5.1) – Při zohlednění zachycení pohybu. (Obr.5.2/5.3) – Bez otřesů. – Oblast záchytu musí být bez překážek. – Ne do oblastí ohrožených výbuchem. – Ne na povrchy, které patří mezi snadno vznítitelné. Postup při montáži

• Zkontrolovat, zda je vypnutý přívod napětí. (Obr. 4.1)

• Uvolnit pojistný šroub. (Obr. 5.4)

• Senzorovou jednotku sejmout znástěnného držáku. (Obr. 5.5)

• Vyznačit otvory kvrtání. (Obr. 5.6)

• Vyvrtat otvory (ø 6) a vložit hmoždinky. (Obr. 5.7)

• Nástěnný držák pevně přišroubovat. – Varianta pod omítku (obr. 5.8) – Varianta na omítku s rámem na omítku (obr. 5.9)

• Síťovou přípojku připojit podle popisu svorek. K N a může být navíc připojeno externí zatížení. (Obr. 5.10)

• Senzorovou jednotku nasadit na nástěnný držák. (Obr. 5.11)

• Pevně utáhnout pojistný šroub. (Obr. 5.12)

• Zapnout napájení elektrickým proudem. (Obr. 5.12)

• Provést nastavení ➜ "6. Funkce"

Nastavení zvýroby Časové nastavení: 5sekund Soumrakové nastavení: (denní provoz) Dosah: 100% Aplikace Steinel Connect Pro konfiguraci senzorového spínače pomocí smartphonu nebo tabletu si musíte z vašeho AppStore stáhnout STEINEL Connect. Je potřebný smartphone nebo tablet s Bluetooth. Android iOS Funkce, které lze nastavit aplikací Steinel Connect: – Časové nastavení 5s – 60min – Soumrakové nastavení 2 – 1.000lx, denní provoz, konfigurace lx, konfigurace přesného času – Nastavení dosahu – Propojení do sítě Bluetooth Funkce LED – Inicializace: Bliká zelená LED. – Identifikace Bluetooth: Pomalu bliká modrá LED. – Normální provoz: LED nesvítí. CZ– 70 – Časové nastavení Požadovanou dobu svícení aktivovaného spotře- biče je možno nastavit plynule v rozmezí od asi 5sekund do max. 60minut. Každým pohybem před uplynutím této doby budou znovu spuštěny automatické hodiny. Upozornění: Po každém vypnutí spotřebiče je opětovné zachy- cování pohybu přerušeno asi na 1sekundu. Teprve po uplynuti této doby může spotřebič při pohybu zase zapnout světlo. Soumrakové nastavení Požadovaná prahová reakční doba senzorového snímače může být plynule nastavena od asi 2 do 1.000lx. Nastavení oblasti záchytu Oblast záchytu senzoru je rozdělena do tří oblastí (obr. 6.1): – Každá ze tří oblastí může být samostatně aktivována nebo deaktivována. – Dosah může být samostatně nastaven pro každou ze tří oblastí. Upozornění: Při nastavování oblasti záchytu se doporučuje zvolit nejkratší čas. Upozornění: Při nastavování oblasti záchytu a provádění funkční zkoušky za denního světla musí soumrakové nasta- vení stát na provozu za denního světla. Propojení do sítě Bluetooth (Bluetooth Mesh) Senzorový spínač odpovídá standardu Bluetooth Mesh. Může být propojen do sítě se všemi výrobky, které odpovídají standardu Bluetooth Mesh. Senzorový spínač se konfiguruje aplikací Steinel Connect. U prvního spojení mezi senzorovým spínačem a aplikací Steinel Connect se na smart- phone nebo tablet uloží příslušné síťové klíče. Díky klíčům je vyloučen neoprávněný přístup k senzoru. Síťový klíč musí být sdílen pro přístup prostřednic- tvím jiného smartphonu nebo tabletu.

Ohrožení elektrickým proudem! Kontakt vody svodivými díly může vést k úrazu elektrickým proudem, popáleninám nebo smrti.

• Přístroj čistěte pouze, když je suchý. Nebezpečí věcných škod! Použitím nesprávného čisticího prostředku může být přístroj poškozen.

• Přístroj vyčistěte mírně navlhčenou utěrkou bez čisticích prostředků.

8. Odstranění poruch

Přístroj bez napětí. – Pojistka není zapnutá nebo je poškozená.

• Vyměnit poškozenou pojistku. – Vedení přerušené.

• Zapnout síťový vypínač.

• Zkontrolovat vedení pomocí zkoušečky napětí. – Zkrat v přívodním síťovém vedení.

• Zkontrolovat připojení. Přístroj nezapíná. – Zvoleno nesprávné soumrakové nastavení.

• Znovu nastavit reakční hodnotu jasu. – Síťový vypínač v poloze vypnuto.

• Zapnout síťový vypínač. – Pojistka není zapnutá nebo je poškozená.

• Vyměnit poškozenou pojistku. – Oblast záchytu příliš malá nebo není správná.

• Zkontrolovat a seřídit oblast záchytu. Přístroj nevypíná. – Trvalý pohyb v oblasti záchytu.

• Zkontrolovat oblast záchytu.

• Vpřípadě potřeby omezit nebo změnit oblast záchytu. Přístroj zapíná vnevhodnou dobu. – Pohyb v oblasti záchytu např. zvířat, stromů nebo automobilů.

• Zkontrolovat oblast záchytu.

• Vpřípadě potřeby omezit nebo změnit oblast záchytu. – Přístroj se pohybuje např. při nárazech větru nebo silné bouřce.

• Přístroj namontovat na pevný podklad.– 71 – Bez spojení smartphonu nebo tabletu s přístrojem. – Smartphone se nachází příliš blízko přístroje.• Vzdálenost od senzorového spínače minimál-ně 1,5m. – Aplikace není kompatibilní se smartphonem nebo tabletem.• Použít jiný smartphone nebo tablet. – Verze aplikace není aktuální.• Aktualizovat aplikaci Steinel Connect v AppStore.Bez spojení s aplikací. – Na použitém smartphonu nebo tabletu není k dispozici síťový klíč.• Sdílet síťový klíč prostřednictvím aplikace.

Elektrická zařízení, příslušenství a obaly musí být odvezeny kekologickému opětovnému zhodnocení.Nevyhazujte elektrická zařízení do domovního odpadu!Jen pro země EU:Vsouladu splatnou evropskou směrnicí oodpad-ních elektrických aelektronických zařízeních a jejím převedení do národního práva musí být nepouži-telná elektrická zařízení separována aodevzdána kekologickému opětovnému zhodnocení.

10. Prohlášení oshodě

Tímto společnost STEINEL GmbH prohlašuje, že senzorový spínač IS 180 digi odpovídá směrnici 2014/53/EU. Úplný text prohlášení o shodě EU najdete na následující internetové adrese: www.steinel.de

Tento výrobek firmy STEINEL je vyráběn s ma-ximální pozorností věnovanou jeho funkčnosti a bezpečnosti, které byly vyzkoušeny podle platných předpisů, přičemž se výrobek rovněž podrobil na-mátkové výstupní kontrole. Firma STEINEL přebírá záruku za bezvadné provedení a funkčnost. Záruka se poskytuje vdélce 36měsíců azačíná dnem prodeje výrobku spotřebiteli. Odstraněny vám budou výrobní vady azávady zapříčiněné vadným materiálem, přičemž záruka spočívá vopravě nebo výměně chybného dílu dle našeho výběru. Záruka se nevztahuje na škody na dílech podléhajících opotřebení, na škody avady zapříčiněné nespráv-ným zacházením nebo údržbou. Uplatňování dalších nároků následných škod na cizích věcech je vyloučeno. Záruka bude uznána jen tehdy, bude-li nedemontovaný přístroj dobře zabalen, přiložen krátký popis závady, pokladní stvrzenka nebo faktura (datum prodeje arazítko prodejny), poslán na adresu příslušného servisu. Servisní opravny: Po uplynutí záruční doby nebo v případě závad bez nároku na záruku se ve vašem nejbližším servisu zeptejte na možnost opravy.
