IS 180 Digi - 运动探测器 STEINEL - 免费用户手册

用户手册 IS 180 Digi STEINEL

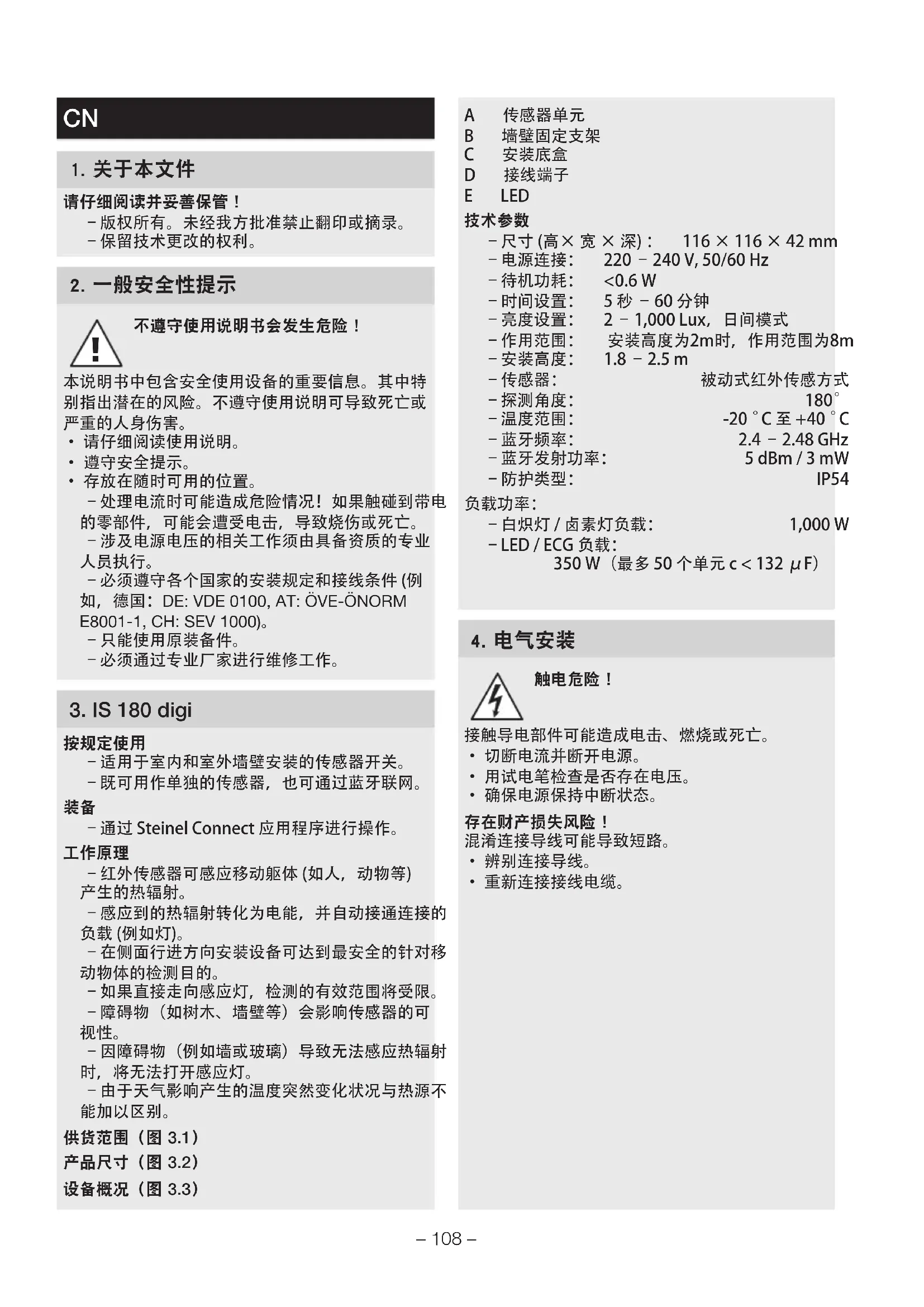

1.关于本文件 请仔细阅读并妥善保管！ –版权所有。未经我方批准禁止翻印或摘录。 –保留技术更改的权利。 2.一般安全性提示

不遵守使用说明书会发生危险！ 本说明书中包含安全使用设备的重要信息。其中特 别指出潜在的风险。不遵守使用说明可导致死亡或

• 存放在随时可用的位置。 –处理电流时可能造成危险情况！如果触碰到带电 的零部件，可能会遭受电击，导致烧伤或死亡。 –涉及电源电压的相关工作须由具备资质的专业

–必须遵守各个国家的安装规定和接线条件(例

–适用于室内和室外墙壁安装的传感器开关。 –既可用作单独的传感器，也可通过蓝牙联网。

–通过SteinelConnect应用程序进行操作。

–红外传感器可感应移动躯体(如人，动物等)

–感应到的热辐射转化为电能，并自动接通连接的

–在侧面行进方向安装设备可达到最安全的针对移

–如果直接走向感应灯，检测的有效范围将受限。 –障碍物（如树木、墙壁等）会影响传感器的可

–因障碍物（例如墙或玻璃）导致无法感应热辐射 时，将无法打开感应灯。 –由于天气影响产生的温度突然变化状况与热源不

供货范围（图3.1） 产品尺寸（图3.2） 设备概况（图3.3） A 传感器单元 B 墙壁固定支架 C 安装底盒 D 接线端子 E LED

–尺寸(高×宽×深)： 116×116×42mm –电源连接： 220–240V,50/60Hz –待机功耗： <0.6W –时间设置： 5秒–60分钟 –亮度设置： 2–1,000Lux，日间模式 –作用范围： 安装高度为2m时，作用范围为8m –安装高度： 1.8–2.5m –传感器： 被动式红外传感方式 –探测角度： 180° –温度范围： -20°C至+40°C –蓝牙频率： 2.4–2.48GHz –蓝牙发射功率： 5dBm/3mW –防护类型： IP54

电源线由4芯电缆组成： L =火线（通常为黑色、棕色或灰色） =开关火线（通常为黑色，棕色或者灰色） N =零线（通常是蓝色） PE =保护线（绿色/黄色）

这些密封塞指定用于外径为5–10mm的电源线。

在此产品上不必连接地线。 接线图（图4.1） 5.安装

• 检查所有构件是否受损。损坏时禁止使用产品。

• 选择合适的安装地点。 –考虑检测范围。(图 5.1) –考虑移动检测。(图 5.2/5.3)

–检测区域应没有障碍物。 –避免存在爆炸危险的区域。 –避免放在易燃的表面上。

• 脱离壁挂托架的传感器单元。(图 5.5)

• 钻孔（Ø 6）后插入销子。(图 5.7)

–各类暗线安装型号(图 5.8) –配安装底壳的各类明线安装型号(图 5.9)

• 根据接线端子标记连接电源线。在N和上可 附加连接一个外部负载。(图 5.10)

时间设置：5秒钟 亮度设置：日间运行模式 有效距离：100% SteinelConnect应用程序 首先必须在您的应用商城下载STEINELConnect应 用程序，之后才能用智能手机和平板电脑对传感器 开关进行配置。需要一个具备蓝牙功能的智能手机

Android iOS 可通过SteinelConnect应用程序设置的功能： –时间设置5秒–60分钟 –亮度设置2–1,000Lux，白天运行，Lux示

LED-功能 –初始化：LED灯闪烁绿色。 –蓝牙识别：LED灯缓慢闪烁蓝色。 –标准模式：LED灯熄灭。

所控用电器所需的照明时长可在大约5秒至最长 60分钟之间无级调节。如果在该时间结束前感应 到任何移动，计时器均会重新启动。

每次关闭用电器之后，运动检测都会中断大约1秒 钟。一秒钟之后，用电器才能再次检测到动作并重

传感器开关所需的响应阈值可在大约2–1,000 Lux之间无级调节。

传感器的监测范围分为三个区域(图 6.1)： 这三个区域中的每一个都可以单独激活或禁用。 可以为三个区域中的每个区域分别设置作用范围。

在设置检测区域以及在日光下进行功能测试时， 必须将亮度设置设为日光模式。 CN– 110 – 蓝牙联网（蓝牙mesh网络）该传感器开关符合蓝牙mesh网络标准。它可以联网所有符合蓝牙mesh网络标准的产品。通过SteinelConnect应用程序配置传感器开关。首次连接传感器开关和SteinelConnect应用程序时，将在智能手机或平板电脑上存储相应的网络密钥。通过该密钥可避免未经授权人员访问该传感器。必须共享该网络密钥才能通过其他智能手机或平板电脑访问。 7.清洁与保养 触电危险！如果水与带电零部件发生接触可导致电击、烧伤

• 仅在干燥状态下清洁设备。存在财产损失风险！错误的清洁剂可能造成设备损坏。•用略微湿润的抹布清洁设备，不要使用清洁剂。 8.故障排除 设备上无电压。–保险装置未接通或已损坏。•打开保险装置。•更换损坏的保险装置。–线路中断。•打开电源开关。•使用试电笔检查电线。–电源线路短路。•检查接头。设备无法开启。–暮光设置选择错误。•重新设置响应亮度。–电源开关关闭。•打开电源开关。–保险装置未接通或已损坏。•打开保险装置。•更换损坏的保险装置。–感应范围过小或不正确。•检查感应范围并校准。设备无法关闭。–感应范围内出现持续移动。•检查感应范围。•必要时限制或更改感应范围。意外接通设备。–例如因感应范围内有动物、树木或汽车运动。•检查感应范围。•必要时限制或更改感应范围。–例如设备因阵风或降水而晃动。•将设备安装在牢固的底面上。智能手机或平板电脑未与设备建立连接。–智能手机与设备距离过近。•与传感器至少相距1.5m。–该应用程序与当前智能手机或平板电脑不兼容。•使用其他智能手机或平板电脑。–应用程序并非最新版本。•在应用商城中更新SteinelConnect应用程序。未连接应用程序。–所用的智能手机或平板电脑不具备网络密钥。•通过应用程序共享网络密钥。 9.废弃物处理 必须将电器、配件和包装采用可回收的环保方式 不得将电子设备投入生活垃圾！仅针对欧盟国家：根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。 10.一致性声明 STEINELGmbH公司兹此声明，传感器开关IS180digi符合指令2014/53/EU。有关欧盟一致性声明的完整文本请参阅以下网址：www.steinel.de 11.制造商担保 该产品系施特朗-精心研发制造,已根据有效规定通过了功能性及安全性审核,并进行了抽样检查。施特朗保证其产品性能和功能完好。质保期为36个月,自消费者购买日起计算。材料或生产错误导致的产品缺陷由我方负责排除,质保服务(通过维修或是更换缺陷部件解决)将由我方决定。耗材损失,未正确使用及保养造成的损失和损坏未包含在质保范围内。外购物品上持续出现的发展性损坏亦不属于质保服务范畴。仅当将未拆卸的设备连同简要的故障说明,收款凭据或发票(购买日期和零售商盖章)包装好并寄至相关维修点时,才能享受质保.维修服务:质保期已经到期或缺陷不在质保范围内的产品,可向就近服务站咨询维修事宜。
