MANUAL DE UTILIZARE Multisensor Air KNX STEINEL

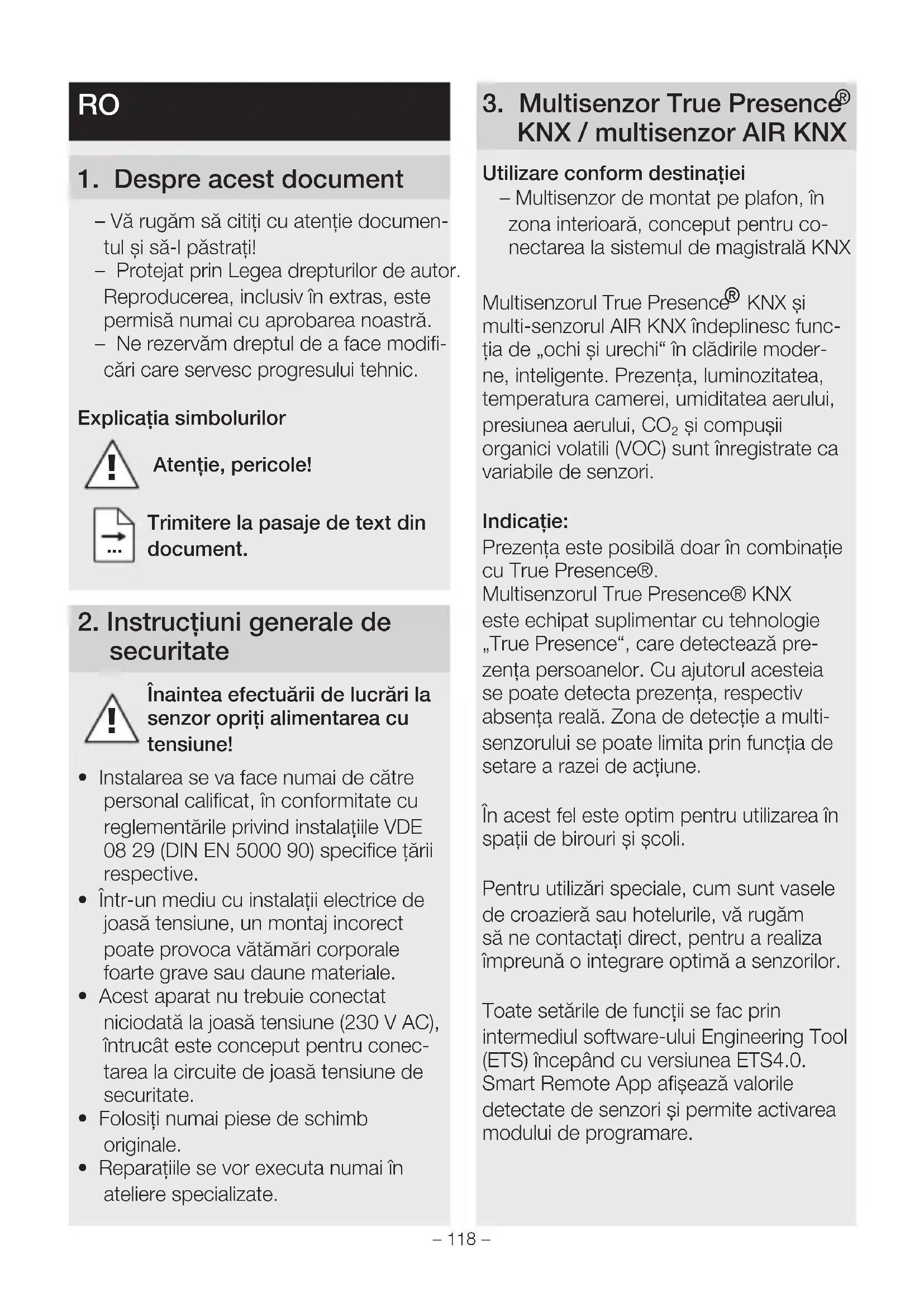

RO..118 Respectați instrucțiunile următoare!

1. Despre acest document

– Vă rugăm să citiți cu atenție documentul și să-l păstrați!
- Protejat prin Legea drepturilor de autor.

Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră.

- Ne rezervăm dreptul de a face modificări care servesc progresului tehnic.

Explicația simbolurilor

Atentie, pericole!

Trimitere la pasaje de text din document.

2. Instructiuni generale de securitate

Înaintea efectuării de lucrări la senzor opriți alimentarea cu tensiune!

• Instalarea se va face numai de către personal calificat, în conformitate cu reglementările privind instalațiile VDE 08 29 (DIN EN 5000 90) specifice țării respective.
• Într-un mediu cu instalații electrice de joasă tensiune, un montaj incorect poate provoca vătămări corporale foarte grave sau daune materiale.
• Acest aparat nu trebuie conectat niciodată la joasă tensiune (230 V AC), întrucât este conceput pentru conectarea la circuite de joasă tensiune de securitate.
• Folositi numai piese de schimb originale.
• Reparațiile se vor executa numai în ateliere specializate.

3. Multisenzor True Presence ^® KNX / multisenzor AIR KNX

Utilizare conform destinației

– Multisenzor de montat pe plafon, în zona interioară, conceput pentru conectarea la sistemul de magistrală KNX

Multisenzorul True Presence® KNX și multi-senzorul AIR KNX îndeplinesc funcția de „ochi și urechi“ în clădirile moderne, inteligente. Prezența, luminozitatea, temperatura camerei, umiditatea aerului, presiunea aerului, CO₂ și compușii organici volatili (VOC) sunt înregistrate ca variabile de senzori.

Indicatie:

Prezența este posibilă doar în combinație cu True Presence®.

Multisenzorul True Presence® KNX este echipat suplimentar cu tehnologie „True Presence“, care detectează prezența persoanelor. Cu ajutorul acesteia se poate detecta prezența, respectiv absența reală. Zona de detectie a multi-senzorului se poate limita prin funcția de setare a razei de acțiune.

În acest fel este optim pentru utilizarea în spații de birouri și școli.

Pentru utilizări speciale, cum sunt vasele de croazieră sau hotelurile, vă rugăm să ne contactați direct, pentru a realiza împreună o integrare optimă a senzorilor.

Toate setările de funcții se fac prin intermediul software-ului Engineering Tool (ETS) începând cu versiunea ETS4.0. Smart Remote App afișează valorile detectate de senzori și permite activarea modului de programare.

Prezentare generală a aparatului montaj sub tencuială (fig. 3.1)

• Senzor
• Ramă

Prezentare generală a aparatului montaj pe tencuială (fig. 3.2)

• Senzor
• Ramă
  – Adaptor pentru montaj pe tencuială

Dimensiunile produsului - montaj sub tencuială (fig. 3.3)

Dimensiunile produsului - montaj pe tencuială (fig. 3.4)

Senzorul CO2 utilizat în multisenzor are o funcție de autocalibrare.

Pentru ca aceasta să funcționeze corect și senzorul CO2 să măsoare fără erori, multisenzorul trebuie să fie conectat permanent la tensiune.

De asemenea, în primele șapte zile de la pornirea alimentării cu tensiune sunt posibile devieri mai mari ale valorilor măsurate. În plus, senzorul trebuie expus la aer proaspăt cel puțin o oră pe zi.

4. Instalarea

Schemă de conectare (fig. 4.1)

5. Montaj

• Verificați toate componentele pentru a constata dacă prezintă deteriorări.
• Nu puneti în funcțiune produsul dacă prezintă deteriorări.
• Alegeți un loc adecvat pentru montare, ținând cont de raza de acțiune și de detectia prezenței.

- Opriti alimentarea cu curent (fig. 4.1)

Etape montaj cablu sub tencuială

• Fixați cadrul pe priza de montaj, cu ajutorul şuruburilor (fig. 5.1)
  – Conectați îmbinarea cu fişă (fig. 5.2)
• Aşezati senzorul pe cadru (fig. 5.3)

- Senzorul se ține pe cadru cu ajutorul magnetului.

Etapele montării pe tencuială

– Dați găurile și fixați în şuruburi adaptorul pentru montaj pe tencuială (fig. 5.4)
- La montarea cu cablul expus la exterior, scoateți brida de montaj (fig. 5.4)
- Fixați cadrul pe adaptorul pentru montaj pe tencuială, cu ajutorul șuruburilor (fig. 5.5)
– Conectați îmbinarea cu fişă (fig. 5.6)
- Aşezati senzorul pe cadru (fig. 5.7)
- Senzorul se ține pe cadru cu ajutorul magnetului.

Indicatie:

Pentru setarea razei de acțiune este necesar să introducți înălțimea de montaj prin intermediul ETS.

Indicatie:

Înălțimea de montaj pe tencuială are influență asupra valorilor determinate de senzori. De aceea în software sunt implementați factori de corecție, care produc efecte în ETS prin activarea tipului de montaj „pe tencuială“.

6. Functie și reglaje

Reglaje din fabrică

– Vezi Descrierea aplicatiei KNX

Punerea în funcțiune

La prima punere în funcțiune, detectorul de prezență își creează o imagine a încăperii. Pentru aceasta în încăpere nu trebuie să se miște nimic timp de 2 până la 2,5 minute.

Indicatie:

O imagine a încăperii se creează și atunci când se modifică raza de acțiune sau înălțimea de montaj.

Sensibilitatea multisenzorului True Presence® se poate seta prin ETS de la 1 (= redusă) până la 9 (= înaltă).

Funcțiile care urmează să fie utilizate (activate) se setează prin intermediul ferestreii de parametri „Setări generale“ cu ETS.

Indicatie:

Descrierea aplicației se găsește la adresa knx.stinel.de.

1. Atribuiti adresa fizică și creați programul aplicatiei în ETS.
2. Încărcați adresa fizică și programul aplicației în multisenzor. Când sunteți invitat, apăsați tasta de programare A (fig. 4.1).

Smart Remote App

Pentru importarea și activarea modului de programare al multisenzorului cu smart-phone sau tabletă trebuie descărcată aplicația STEINEL Smart Remote din AppStore. Este necesar un smartphone sau o tabletă cu Bluetooth.

Android

Initializare: LED-ul luminează cu alb

Regim normal: LED-ul este stins

Conexiunea Bluetooth activă: LED-ul luminează cu albastru

Eroare: LED-ul luminează cu roşu

Regim de programare: LED-ul luminează cu verde

Aplicație neparametrizată sau greșită: LED-ul luminează cu oranj

7. Accesorii

Adaptor pentru montaj pe tencuială (EAN: 4007841 063870)

8. Întreținere / îngrijire

Produsul nu necesită lucrări de întreținere. În caz de murdărire, multisenzorul poate fi curățat cu o lavetă umedă (fără detergent).

9. Eliminarea ca deşeu

Aparatele electrice, accesoriiile și ambalajele trebuie să facă obiectul unei reciclări ecologice.

Nu aruncați aparatele electrice la gunoiul menajer!

Numai pentru țările UE

În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii ei în legislația națională, aparatele electrice care nu mai pot fi utilizate trebuie să fie colectate separat și să facă obiectul unei reciclări ecologice.

10. Conformitatea

Prin prezenta, STEINEL GmbH declară că tipul de echipamente radio True Presence® Multisensor KNX / Multisensor AIR KNX este în conformitate cu Directiva 2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă internet: www.stinel.de

11. Garanția de producător

Garantia de producător STEINEL

GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Germania în calitate de cumpărător vă bucurați după caz de toate drepturile prevăzute prin lege privind garanția și reclamarea defectelor împotriva vânzătorului.

În măsura în care aceste drepturi există în țara dumneavoastră, declarația noastră de garanție nici nu le restrânge și nici nu le reduce durata de valabilitate. Vă acordăm 5 ani de garanție pentru funcți- onarea ireproșabilă și corespunzătoare a produsului dumneavoastră cu senzor din gama STEINEL Professional. Garantăm că acest produs nu prezintă niciun fel de erori de material, de producție și de proiectare. Garantăm funcționalitatea tuturor componentelor electronice și a cablurilor, precum și caracterul ireproșabil al tuturor materialelor utilizate și al suprafețelor acestora.

Solicitarea garanției:

Dacă aveți o reclamație referitoare la produsul dvs., vă rugăm să îl trimiteți întreg și cu taxele de expediere plătite, împreună cu chitanța originală care trebuie să conțină data cumpărării și denumirea produsului, distribuitorului dvs. sau direct nouă, la adresa STEINEL Distribution SRL; 505400 Rasnov, jud. Brasov; Str. Campului, nr.1; FSR Hala Scularie Birourile 4-7. Din acest motiv vă recomandăm să păstrați cu grijă chitanța până la expirarea termenului de garanție. STEINEL nu suportă costurile de transport și nu își asumă riscurile associate transportului pentru returnarea produselor.

Informații privind solicitarea unei prestații în garanție găsiți pe pagina noastră web http://steinelshop.ro/termeni-si-conditi-i#answer10

Dacă doriți să solicitați o prestatie în garanție sau aveți o întrebare despre produsul dvs., ne puteți contacta la +40(0)268 - 530000.

1. Date tehnice

Dimensiuni (înălțime × lățime × adâncime în mm)	sub tencuială (UP): 123 × 123 × 33pe tencuială (AP): 142 × 142 × 44
Consum de curent Multisenzor True Presence ^® KNX: 40 mAMultisenzor AIR KNX: 15 mA
Tensiune de alimentare Tensiune magistrală KNX, 21 – 30 V
Înălțime de montaj 2 – 12 m
Domeniu de detectie 360°
Raza de acțiune ∅ 9 m True Presence ^® (înălțime de montaj până la max. 4 m)∅ 15 m prezență∅ 15 m mișcare(se poate regla cu precizie de centimetri)
Valori senzori True Presence ^® (numai multisenzor True Presence ^® KNX)Măsurarea luminiiTemperatură: 0 – 40 °CPresiunea aerului: 300 – 1.200 hPaUmiditate relativă a aerului: 0 – 100 %VOC: 0 – 60.000 ppbCO2: 400 – 10.000 ppm
Ieșiri multisenzorTrue Presence ^® KNX	4× ieșire lumină(ON / OFF, valoare reducere luminozitate, scenă)valoare reducere luminozitate cu lumină de efect2× reglare lumină constantă cu iluminat de bazăÎAR, prezență, CO2, VOC, temperatură, umiditate relativă a aerului, punct de rouă, poartă logică, antiprezență, presiunea aerului, confort
Temporizare	30 secunde până la 18:12:15 ore (hh:mm:ss), modul IQ
Ieșiri multisenzor AIR KNX	ÎAR, VOC, temperatură, umiditate relativă a aerului, punct de rouă, poartă logică, presiunea aerului, confort, CO2
Setarea luminozității de comutare	0 – 2.500 lucși
Domeniu de temperatură	între 0 °C și +40 °C
Grad de protectie IP 20
Frecvență True Presence ^®	7,2 GHz (reactionează la micro-mișcări ale funcțiilor vitale)
Putere de emisie UWB	≤ -41 dBm / MHz
Frecvență Bluetooth 2,4 – 2,48 GHz
Putere de emisie Bluetooth	5 dBm / 3 mW

13. Defecțiuni în funcționare

Defecțiune Cauză Remediu

Lumina nu se aprinde ■ Nu există tensiune de conectare■ Pragul luminozității de comutare setat la valoare prea mică■ Nu se detectează mișcări	■ Verificați tensiunea de conectare■ Măriți încet pragul luminozității de comutare până se aprinde lumina■ Restabiliți vizibilitatea asupra senzorului■ Verificați domeniul de detectie
Lumina nu se stinge ■ Pragul luminozității de comutare prea mare	■ Setați pragul luminozității de comutare pe o valoare mai mică
Senzorul deconectează deși există prezență	■ S-a setat un scenariu greșit■ Raza de acțiune setată pe o valoare prea mică■ Pragul luminozității de comutare setat prea mic	■ Selectați scenariul cu True Presence®■ Modificați raza de acțiune■ Modificați pragul luminozității de comutare
Senzorul deconectează prea târziu	■ Intervalul de continuare a funcționării prea mare	■ Reduceți intervalul de continuare a funcționării
Senzorul nu conectează deși este întuneric și există prezență	■ Pragul luminozității de comutare setat pe o valoare prea mică■ Regimul semiautomat activ	■ Măriți pragul luminozității de comutare■ Activați regimul complet automat sau porniți lumina prin intermediul butonului
Senzorul conectează deși nu există prezență	■ Mișcare în încăperile și la etajele învecinate	■ Modificați raza de acțiune■ Alegeți scenariul cu sensibilitate mai mică
Se afișează o valoare greșită a temperaturii	■ Straturi de aer diferite	■ Introduceți o valoare de corectie în ETS
