KULLANIM KILAVUZU Multisensor Air KNX STEINEL

TR .... 86 Yazılı talimatlara uyunuz!

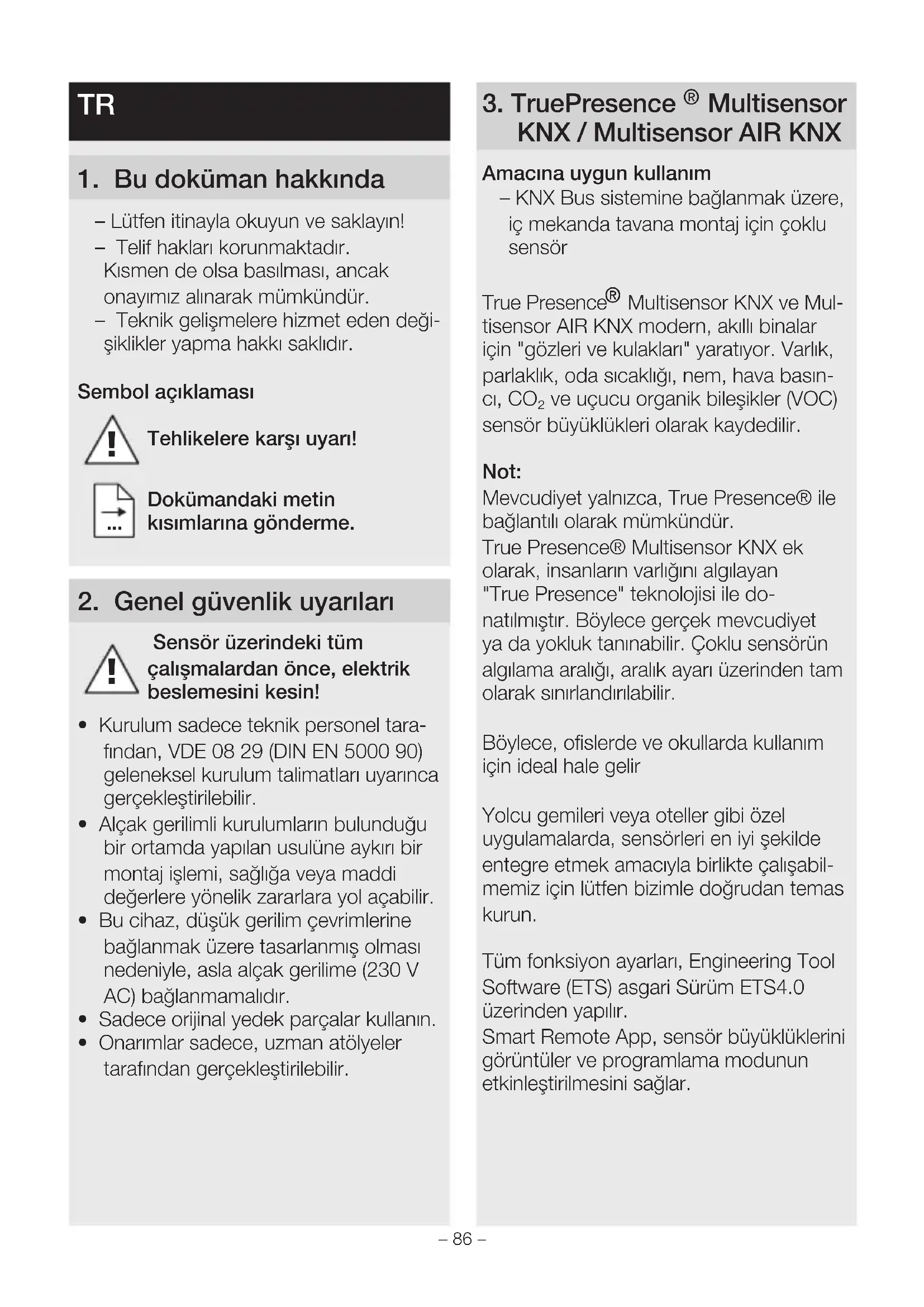

1. Bu doküman hakkında

– Lütfen itinayla okuyun ve saklayın!
- Telif hakları korunmaktadır.

Kısmen de olsa basılması, ancak onayımız alınarak mümkündür.

- Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

Sembol açıklaması

Tehlikelere karşı uyarı!

Dokümandaki metin kısımlarına gönderme.

2. Genel güvenlik uyarıları

Sensör üzerindeki tüm çalışmalardan önce, elektrik beslemesini kesin!

• Kurulum sadece teknik personel tara-fından, VDE 08 29 (DIN EN 5000 90) geleneksel kurulum talimatları uyarınca gerçekleştirilebilir.
• Alçak gerilimli kurulumların bulunduğu bir ortamda yapılan usulüne aykırı bir montaj işlemi, sağlığa veya maddi değerlere yönelik zararlara yol açabilir.
• Bu cihaz, düşük gerilim çevrimlerine bağlanmak üzere tasarlanmış olması nedeniyle, asla alçak gerilime (230 V AC) bağlanmamalıdır.
• Sadece orijinal yedek parçalar kullanın.
• Onarımlar sadece, uzman atölyeler tarafından gerçekleştirilebilir.

3. TruePresence ^® Multisensor KNX / Multisensor AIR KNX

Amacına uygun kullanım

– KNX Bus sistemine bağlanmak üzere, iç mekanda tavana montaj için çoklu sensör

True Presence® Multisensor KNX ve Multisensor AIR KNX modern, akıllı binalar için "gözleri ve kulakları" yaratıyor. Varlık, parlaklık, oda sıcaklığı, nem, hava basıncı, CO₂ ve uçucu organik bileşikler (VOC) sensör büyüklükleri olarak kaydedilir.

Not:

Mevcudiyet yalnızca, True Presence® ile bağlantı olarak mümkündür.

True Presence® Multisensor KNX ek olarak, insanların varlığını algılan ayan "True Presence" teknolojisi ile do-natılmıştır. Böylece gerçek mevcudiyet ya da yokluk tanınabilir. Çoklu sensörün algılama aralığı, aralık ayarı üzerinden tam olarak sınırlandırılabilir.

Böylece, ofislerde ve okullarda kullanım için ideal hale gelir

Yolcu gemileri veya oteller gibi özel uygulamalarda, sensörleri en iyi şekilde entegre etmek amacıyla birlikte çalışabilmemiz için lütfen bizimle doğrudan temas kurun.

Tüm fonksiyon ayarları, Engineering Tool Software (ETS) asgari Sürüm ETS4.0 üzerinden yapılır.

Smart Remote App, sensör büyüklüklerini görüntüler ve programlama modunun etkinleştirilmesini sağlar.

Cihazın genel görünümü Sıva altı montaj (Şek. 3.1)

• Sensör
• Çerçeve

Cihazın genel görünümü Sıva üstü montaj (Şek. 3.2)

• Sensör
• Çerçeve
  – Sıva üstü adaptörü

Ürün boyutları Sıva altı montaj (Şek. 3.3)

Ürünün boyutları Sıva üstü montaj (Şek. 3.4)

Kapsama alanı (Şek. 3.5)

Not:

Multisensor'da kullanılan CO2 sensörü, bir otomatik kalibrasyon fonksiyonuna sahiptir. Bunun düzgün çalışması ve CO2 sensörünün doğru ölçüm yapması için, Multisensor sürekli olarak gerilime bağlı olmalıdır. Bunun yanı sıra, güç kaynağı çalıştırıldıktan sonraki ilk yedi gün içinde, ölçüm değerlerinde büyük sapmalar meydana gelebilir. Ayrıca, sensör her gün en az bir saat taze havaya maruz bırakılmalıdır.

4. Kurulum

Bağlantı diyagramı (Şek. 4.1)

5. Montaj

• Bütün yapı parçalarında hasar kontrolü yapın.
• Hasarlar olduğunda, ürünü işletme almayın.
• Erişim menzilini ve varlık algılamasını göz önüne alarak, uygun montaj yerini seçin.
• Elektrik beslemesini kapatın (Şek. 4.1)

Montaj adımları Sıva altı

– Çerçeveyi montaj kutusuna vidalayın (Şek. 5.1)
– Geçme bağlantıyla bağlayın (Şek. 5.2)
– Sensörü çerçevenin üzerine oturtun (Şek. 5.3)

- Sensör, çerçevenin üzerinde manyetik olarak durur.

Montaj adımları Sıva üstü

– Delikleri delin ve siva üstü adaptörünü vidalayın (Şek. 5.4)
– Açıkta duran kablo ile montaj yapar- ken, montaj kulağını sökün (Şek. 5.4)
– Çerçeveyi, sıva üstü adaptörüne vidalayın (Şek. 5.5)
– Geçme bağlantıyla bağlayın (Şek. 5.6)
– Sensörü çerçevenin üzerine oturtun (Şek. 5.7)

- Sensör, çerçevenin üzerinde manyetik olarak durur.

Not:

Erişimi ayarlamak için, montaj yüksekliğini ETS üzerinden girmek gereklidir.

Not:

Sıva üstü montaj, belirlenen sensör büyüklüklerini etkiler. Bu nedenle yazılımda, ETS'deki "sıva üstü" montaj yönteminin aktive edilmesiyle etki eden düzeltme faktörleri gerçekleştirilir.

6. Fonksiyon ve ayarlar

Fabrika ayarları

– Bakın KNX uygulama açıklaması

Devreye alma

İlk devreye alma sırasında, hissetme de- dektörü bir oda görüntüsü oluşturur. Bu sırada odada, 2 ile 2,5 dakika arasında hiç hareket olmamalıdır.

Açıklama:

Erişim menzili veya montaj yüksekliği değiştirilirse, bir oda görüntüse de oluşturulur.

True Presence® çoklu sensörünün hassasiyeti, ETS üzerinden 1 (= düşük) ile 9 (= yüksek) arasında ayarlanabilir.

Bu fonksiyonlardan hangisinin kullanıl-ması (etkinleştirilmesi) isteniyorsa, "Genel ayarlar" parametre penceresi üzerinden ETS ile ayarlanır.

Açıklama:

Uygulama açıklamasını, knx.steinel.de web adresinde bulabilirsiniz

1. Fiziksel adresi girin ve ETS'de uygulama programını oluşturun.
2. Fiziksel adresi ve uygulama programını, çoklu sensöre yükleyin. Gerekli görüldüğü takdirde, A programlama düğmesine (Şek. 4.1) basın.

Smart Remote App

Çoklu sensörü programlama modunun akıllı telefon veya tablet ile okunması ve etkinleştirilmesi için, STEINEL Smart Remote App, AppStore'unuzdan indirilmelidir. Bluetooth uyumlu bir akıllı telefon veya Tablet gereklidir.

Android

Başlatma: LED beyaz yanar

Normal işletim: LED kapalı

Bluetoothbağlantısı etkin: LED mavi yanar

Hata: LED kırmızı yanar

Programlama işletimi: LED yeşil yanar

Uygulama parametrelenmemiş veya yanlış: LED turuncu yanar

7. Aksesuarlar

Sıva üstü adaptörü

(EAN: 4007841 063870)

8. Bakım / Koruma

Ürün bakım gerektirmez.

Çoklu sensör kirlendiğinde, nemli bir bez yardımıyla (deterjan kullanmadan) temizlenebilir.

9. Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları evsel atıkların içine atmayın!

Sadece AB ülkeleri için

Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüşüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.

10. Uygunluk

Bu vesileyle STEINEL GmbH, kablosuz sistem türü Multisensor KNX / Multisensor AIR KNX'in 2014/53/EU yönet-meliğine uygunluğunu beyan eder. AT Uygunluk Beyanı'nın tam metnini şu web adresinden temin edebilirsiniz: www.steinel.de

11. Üretici garantisi

Üretici garantisi STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Almanya Alici sıfatıyla satıcıya karşı kanun ile öngörülen garanti haklarına sahipsiniz. Bu haklar ülkenizde geçerli olduğu sürece, garanti beyanımızla kısaltılmamakta ve sınırlanmamaktadır. STEINEL-Professional Sensörlü ürününüzün kusursuz kullanıla-bilirliği ve düzenli fonksiyonu konusunda 5 yıllık bir garanti süresi tanıyoruz. Bu ürünün malzeme, üretim ve tasarım hatalarından arınmış olduğunu garanti ediyoruz. Tüm elektronik parçaların ve kabloların işlevselliğini ve ayrıca kullanılan tüm hammaddelerde ve bunların yüzeylerinde kusursuzluğu garanti ediyoruz.

Garanti haklarından faydalanma:

Ürününüzle ilgili şikayetiniz olduğunda, lütfen tam ve gönderi ücreti ödenmiş olarak, üzerinde satış tarihinin ve ürün tanımının bulunması gereken orijinal satın alma belgesiyle birlikte satıcınıza veya doğrudan Saos Teknoloji Elektrik LTD. ŞTİ. Halil Rifat Paşa Mah. Yüzer Havuz Sk. Perpa Ticaret Merkezi A Blok Kat: 5 No: 313 Şişli / İstanbul adresine gönderiniz.

1. Teknik özellikler

Boyutlar(G × Y × D mm olarak)	Sıva altı (UP): 123 × 123 × 33Sıva üstü (AP): 142 × 142 × 44
Güç sarfiyatı True Presence	® Multisensor KNX: 40 mAMultisensor AIR KNX: 15 mA
Besleme gerilimi	KNX Bus gerilimi, 21 – 30 – V
Montaj yüksekliği 2 – 12 m
Kapsama alanı 360°
Menzil ∅ 9 m True Presence	®(azami 4 m montaj yüksekliği)∅ 15 m varlık∅ 15 m hareket(santimetre hassasiyetiyle ayarlanabilir)
Sensör değerleri True Presence	®(sadece True Presence®Multisensor KNX)Işık ölçümüSıcaklık: 0 – 40 °CHava basıncı: 300 – 1.200 hPaBağıl hava nemi: % 0 – 100VOC: 0 – 60.000 ppbCO2: 400 – 10.000 ppm
Çıkışlar True Presence®Multisensor KNX	4× adet ışık çıkışı (ON / OFF, karartma değeri, sahne)Efekt ışığı ile karartma değeri2× Temel aydınlatma ile sabit ışık kontrolüHLK, varlık, CO2, VOC, sıcaklık, bağlı hava nemi,çiğ noktası, mantık kapısı, yokluk, hava basıncı, konfor
Zaman ayarı	30 saniye ila 18:12:15 saat (ss:dd:ss), IQ modu
Çıkışlar Multisensor AIRKNX	HLK, VOC, sıcaklık, bağlı hava nemi, çiğ noktası,mantık kapısı, hava basıncı, konfor, CO2
Alacakaranlık ayarı	0 – 2.500 Lux
Sıcaklık aralığı	0 °C ila +40 °C
Koruma türü	IP 20
True Presence®frekansı	7,2 GHz(yaşamsal belirtilerin mikro hareketlerine cevap verir)
Verici gücü UWB ≤ -41 dBm / MHz
Bluetooth frekansı	2,4 – 2,48 GHz
Bluetooth verici gücü	5 dBm / 3 mW

13. İşletim arızaları

Arıza Nedeni Giderilmesi

Işık açılmıyor ■ Bağlantı gerilimi yok■ Parlaklıkta çalıştırma eşiği çok düşük ayarlanmış■ Hareket algılaması yok	■ Bağlantı gerilimini gözden geçirin■ Parlaklıkta çalıştırma eşiğini, ışık açılana kadar yavaşça artırın■ Sensörün görüş alanını boşaltın■ Kapsama alanını gözden geçirin
Işık kapanmıyor ■ Parlaklıkta çalıştırma eşiği çok yüksek	■ Parlaklıkta çalıştırma eşiğini daha düşük ayarlayın
Sensör, hissetme haline rağmen kapatıyor ■ yanlış senaryo ayarlanmış■ Menzil çok düşük ayarlanmış■ Parlaklıkta çalıştırma eşiği çok düşük	■ Senaryoyu True Presence® ile seçin■ Menzili değiştirin■ Parlaklıkta çalıştırma eşiğini değiştirin
Sensör çok geç kapatıyor ■ Ardıl çalışma süresi çok uzun	■ Ardıl çalışma süresini kısaltın
Sensör, karanlığa rağmen hissetme halinde açmıyor ■ Parlaklıkta çalıştırma eşiği çok düşük seçilmiş■ Yarı otomatik etkin	■ Parlaklıkta çalıştırma eşiğini yükseltin■ Tam otomatiği etkinleştirin veya ışığı buton yardımıyla açın
Sensör, yokluk haline rağmen açıyor ■ Bitişik odalarda ve katlarda hareket var	■ Menzili değiştirin■ Daha düşük hassasiyetli senaryo seçin
Yanlış sıcaklık değeri görüntüleniyor ■ farklı hava tabakaları	■ Düzeltme değerini ETS'ye girin
