BRUGSANVISNING Multisensor Air KNX STEINEL

DK....61 Følg de skriftlige instruktioner!

FI.....67 Huomioi tekstiosa!

NO....73 Se tekstdelen!

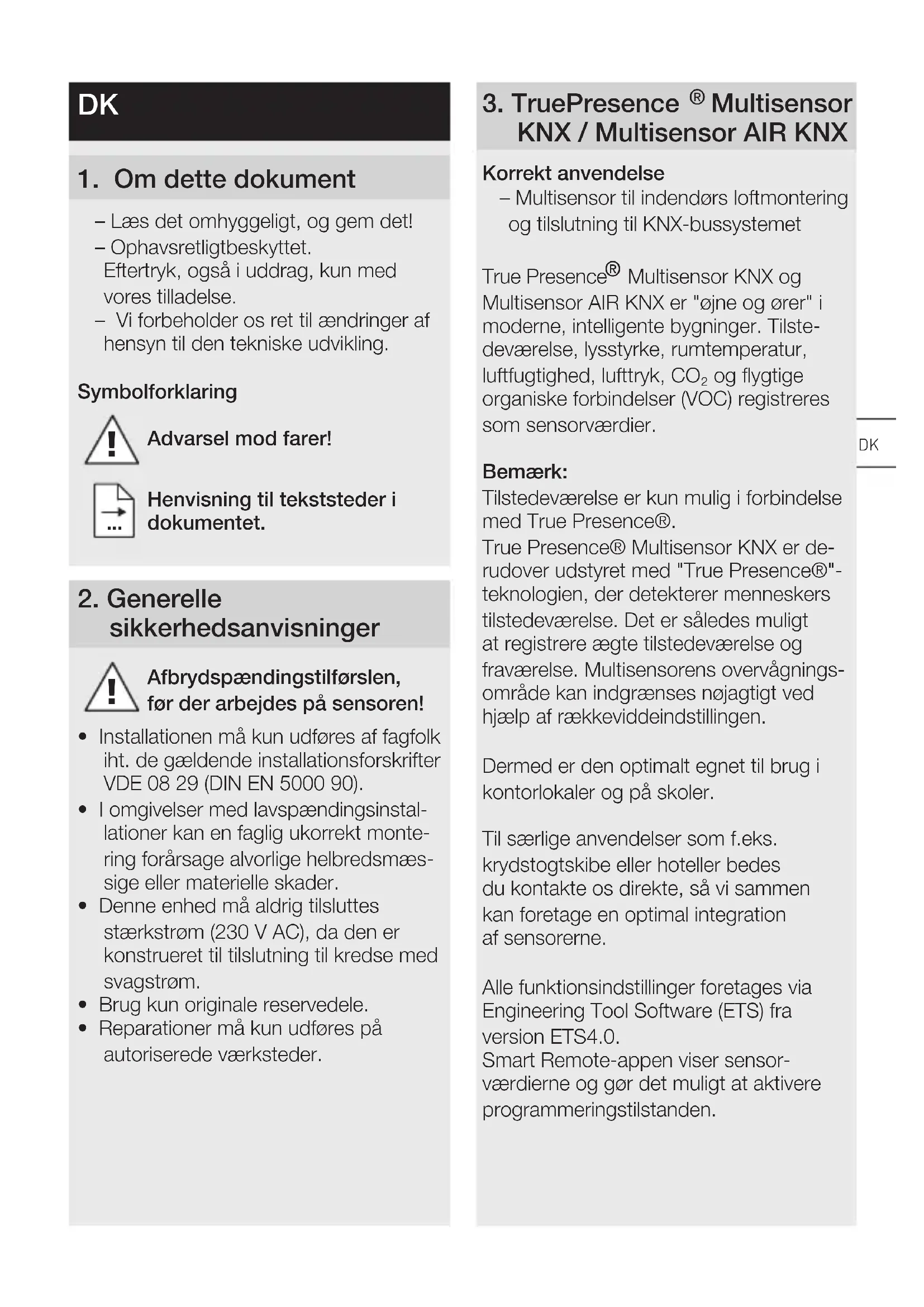

1. Om dette dokument

– Læs det omhyggeligt, og gem det!
- Ophavsretligtbeskyttet.

Eftertryk, også i uddrag, kun med vores tilladelse.

- Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Symbolforklaring

Advarsel mod farer!

Henvisning til tekststeder i dokumentet.

2. Generelle sikkerhedsanvisninger

Afbrydspændingstilførslen, før der arbejdes på sensoren!

• Installationen må kun udføres af fagfolk iht. de gældende installationsforskrifter VDE 08 29 (DIN EN 5000 90).
• I omgivelser med lavspændingsinstallationer kan en faglig ukorrekt montering forårsage alvorlige helbredsmæssige eller materielle skader.
• Denne enhed må aldrig tilsluttes stærkstrøm (230 V AC), da den er konstrueret til tilslutning til kredse med svagstrøm.
• Brug kun originale reservedele.
• Reparationer må kun udføres på autoriserede værksteder.

3. TruePresence ^® Multisensor KNX / Multisensor AIR KNX

Korrekt anvendelse

- Multisensor til indendørs loftmontering og tilslutning til KNX-bussystemet

True Presence® Multisensor KNX og Multisensor AIR KNX er "øjne og ører" i moderne, intelligente bygninger. Tilste-deværelse, lysstyrke, rumtemperatur, luftfugtighed, lufttryk, CO₂ og flygtige organiske forbindelser (VOC) registreres som sensorværdier.

Bemærk:

Tilstedeværelse er kun mulig i forbindelse med True Presence®.

True Presence® Multisensor KNX er derudover udstyret med "True Presence®"-teknologien, der detekterer menneskers tilstedeværelse. Det er således muligt at registrere ægte tilstedeværelse og fraværelse. Multisensorens overvågningsområde kan indgrænses nøjagtigt ved hjælp af rækkeviddeindstillingen.

Dermed er den optimalt egnet til brug i kontorlokaler og på skoler.

Til særlige anvendelser som f.eks. krydstogtskibe eller hoteller bedes du kontakte os direkte, så vi sammen kan foretage en optimal integration af sensorerne.

Alle funktionsindstillinger foretages via Engineering Tool Software (ETS) fra version ETS4.0.

Smart Remote-appen viser sensor-værdierne og gør det muligt at aktivere programmeringstilstanden.

Oversigt over enhed ved skjult ledningsføring (fig. 3.1)

• Sensor
• Ramme

Oversigt over enhed ved synlig ledningsføring (fig. 3.2)

• Sensor
• Ramme
• Synlig adapter

Produktmål ved skjult ledningsføring (fig. 3.3)

Produktmål ved synlig ledningsføring (fig. 3.4)

CO2-sensoren, der bruges i multisensoren, har en automatisk kalibreringsfunktion. For at denne kan fungere korrekt og CO2-sensoren måle korrekt, skal multisensoren være tilsluttet spænding permanent. Desuden kan der de første syv dage efter, at spændingsforsyningen er blevet tændt, forekomme større afvi-gelser i de målte værdier. Endvidere skal sensoren udsættes for frisk luft i mindst en time om dagen.

4. Installation

Tilslutningsdiagram (fig. 4.1)

5. Montering

• Kontrollér alle komponenter for beskadigelser.
• Er produktet beskadiget, må det ikke tages i brug.
• Vælg et egnet monteringssted, hvor der er taget hensyn til rækkevidde og tilstedeværelsesregistrering.

• Afbryd strømforsyningen (fig. 4.1)

Monteringstrin til skjult tilførselsledning

• Skru rammen fast på indbygningsdåsen (fig. 5.1)
  – Tilslut stikforbindelsen (fig. 5.2)
  – Sæt sensoren på rammen (fig. 5.3)
• Sensoren sidder magnetisk fast på rammen.

– Bor huller, og skru den synlige adapter på (fig. 5.4)
- Tryk monteringslasken ud ved montering med synligt kabel (fig. 5.4)
- Skru rammen fast på den synlige adapter (fig. 5.5)
– Tilslut stikforbindelsen (fig. 5.6)
– Sæt sensoren på rammen (fig. 5.7)
- Sensoren sidder magnetisk fast på rammen.

Bemærk:

Rækkevidden skal indstilles ved at indtaste monteringshøjden via ETS.

Bemærk:

Monteringen med synlig ledningsføring påvirker de fundne sensorværdier. Derfor er der implementeret korrektionsfaktorer i softwaren, som får effekt, när monteringstypen "Synlig ledningsføring" aktiveres i ETS.

6. Funktion og indstillinger

Standardindstillinger

- Se KNX-applikationsbeskrivelse

Idrifttagning

Ved første ibrugtagning opretter tilstede-værelsessensoren et billede af rummet. Under dette skal rummet være uden bevægelse i 2 til 2,5 minutter.

Bemærk:

Hvis rækkevidden eller monteringshøjden ændres, oprettes der også et billede af rummet. True Presence®-multisensorens følsomhed kan indstilles via ETS fra 1 (= lav) til 9 (= høj).

Hvilke af disse funktioner, der skal bruges (aktiveres), indstilles med ETS via parameter-vinduet "Generelle indstillinger".

Bemærk:

Applikationsbeskrivelsen finder du under knx.stinel.de

1. Tildel fysisk adresse, og opret applikationsprogram i ETS.
2. Indlæs den fysiske adresse og applikationsprogrammet i multisensoren. Tryk på programmeringsknappen A (fig. 4.1), når du opfordres til det.

Smart Remote-app

For at udlæse og aktivere multisensorens programmeringstilstand med smartphone eller tablet skal du downloade STEINEL Smart Remote-appen fra din AppStore. Du skal bruge en smartphone eller tablet med Bluetooth.

Android

Normal tilstand: LED er slukket

Bluetooth-forbindelse aktiv: LED lyser blåt

Fejl: LED lyser rødt

Programmeringstilstand: LED lyser grønt

Applikation ikke parametreret eller forkert: LED lyser orange

7. Tilbehør

Synlig adapter (EAN: 4007841 063870)

8. Vedligeholdelse / pleje

Produktet er vedligeholdelsesfrit. Multisensoren kan i tilfælde af tilsmudsning rengøres med en fugtig klud (uden rengøringsmiddel).

9. Bortskaffelse

Smid ikke el-apparater ud sammen med husholdningsaffaldet!

Kun for EU-lande

I henhold til det europæiske direktiv om kasserede el- og elektronik-apparater skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding.

10. Overensstemmelse

Hermed erklærer STEINEL GmbH, at radioudstyrstypen True Presence® Multisensor KNX / Multisensor AIR KNX er i overensstemmelse med direktiv 2014/53/EU. EU-overensstemmelseserklæringens fulde tekst kan findes på følgende internetadresse: www.steinel.de

11. Producentgaranti

Producentgaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland Som køber har du de lovbestemte rettigheder over for sælger. Såfremt disse rettigheder eksisterer i dit land, hverken afkortes eller begrænses de af vores garantierklæring. Vi giver 5 års garanti for fejlfri og korrekt funktion på dit STEINEL-Professional-sensorteknologi-produkt. Vi garanterer, at dette produkt ikke har materiale-, produktions- eller konstruktionsfejl. Vi giver garanti for alle elektroniske komponenters og kablers funktionsevne og for, at alle anvendte materialer og disses overflader ikke har mangler.

Fremsættelse af krav:

Hvis du vil fremsætte en reklamation over dit produkt, bedes du sende produktet komplet og fragtfrit med den originale købsdokumentation, som skal indeholde købsdato og produktbetegnelse, til din forhandler Wexøe A/S, Installation Division, Lejrvej 31, DK-3500 Værløse.

Vi anbefaler, at du opbevarer din købs-dokumentation sikkert, indtil garantiperi-oden er udløbet. Roliba A/S hæfter ikke for transportomkostninger og risici under returneringen af produktet.

Du finder informationer om gennemførelse af et garantikrav på vores hjemmeside www.wexoe.dk

Hvis du har et garantitilfælde eller et spørgsmål til dit produkt, kan du altid ringe på tlf. ([phone].

1. Tekniske data

Mål (B × H × D i mm)	Indbyg.: 123 × 123 × 33Påbyg.: 142 × 142 × 44
Strømforbrug True Presence	® Multisensor KNX: 40 mAMultisensor AIR KNX: 15 mA
Forsyningsspænding KNX-busspænding 21 – 30 V
Monteringshøjde 2 – 12 m
Overvågningsområde 360°
Rækkevidde ∅ 9 m True Presence	® (op til maks. 4 m monteringshøjde)∅ 15 m tilstedeværelse∅ 15 m bevægelse(kan indstilles nøjagtigt på centimeter)
Sensorværdier True Presence	® (kun True Presence® Multisensor KNX)LysmålingTemperatur: 0 – 40 °CLufttryk: 300 – 1.200 hPaRelativ luftfugtighed: 0 – 100 %VOC: 0 – 60.000 ppbCO2: 400 – 10.000 ppm
Udgange i True Presence®Multisensor KNX	4× lysudgang (ON / OFF, dæmpningsværdi, scene)dæmpningsværdi med effektlys2× regulering af permanent belysning med basisbelysningHVAC, tilstedeværelse, CO2, VOC, temperatur,relativ luftfugtighed, dugpunkt, gate, antitilstedeværelse,lufttryk, veltilpashed
Tidsindstilling	30 sekunder til 18:12:15 timer (hh:mm:ss), IQ-tilstand
Udgange i MultisensorAir KNX	HVAC, VOC, temperatur, relativ luftfugtighed, dugpunkt,gate, lufttryk, veltilpashed, CO2
Skumringsindstilling	0 – 2.500 lux
Temperaturområde	0 °C til +40 °C
Kapslingsklasse	IP 20
Frekvens True Presence®	7,2 GHz (reagerer på de vitale funktioners mikrobevægelser)
UWB-sendeeffekt ≤ -41 dBm / MHz
Bluetooth-frekvens	2,4 – 2,48 GHz
Bluetooth-sendeeffekt	5 dBm / 3 mW

13. Driftsforstyrrelser

Fejl Årsag Afhjælpning

Lyset tændes ikke	■ Ingen tilslutningsspænding■ Lysstyrke-omskiftningstærskel indstillet for lavt■ Ingen bevægelsesregistrering	■ Kontrollér tilslutningsspændingen■ ∅g lysstyrke-omskiftningstærsklen langsomt, indtil lyset tændes■ Sørg for, at der er frit udsyn til sensoren■ Kontrollér overvågningsområdet
Lampen slukker ikke	■ Lysstyrke-omskiftningstærskel for høj	■ Indstil lavere lysstyrke-omskiftningstærskel
Sensor slukker trods tilstedeværelse	■ Forkert scenarie indstillet■ Rækkevidde indstillet for kort■ Lysstyrke-omskiftningstærskel for lav	■ Vælg scenarie med True Presence■ AEndr rækkevidden■ AEndr lysstyrke-omskiftningstærskel
Sensor slukker for sent	■ Efterløbstiden er for lang	■ Reducer efterløbstiden
Sensoren tænder ikke ved tilstedeværelse, selv om det er mørkt	■ Valgt lysstyrke-omskiftningstærskel for lav■ Halvautomatisk aktiv	■ Forhøj lysstyrke-omskiftningstærsklen■ Aktivér fuldautomatisk, eller tænd lyset med knappen
Sensoren tænder trods fraværelse	■ Bevægelse i tilstødende rum og på tilstødende etager	■ AEndr rækkevidden■ Vælg scenarie med mindre følsomhed
Forkert temperaturværdi vist	■ Forskellige luftlag	■ Indtast korrektionsværdi i ETS
