РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Multisensor Air KNX STEINEL
RU..167 Соблюдать текстовую инструкцию!
3.1
Предупреждение за опасности!
Преглед на уреда монтаж под мазилка (рис. 3.1)
- Сензор
- Рамка
Размери на продукта, монтаж под мазилка (рис. 3.3)
Размери на продукта, открит монтаж (рис. 3.4)
Диапазон на отчитане (рис 3.5)
Сведение:
6. Функция и настройки
Заводски настройки
– Виж KNX упътване
Пускане в експлоатация
Нормален режим: LED не свети
11. Гаранция от производителя
Гаранция от производителя STEINEL
Проблем Причина Решение

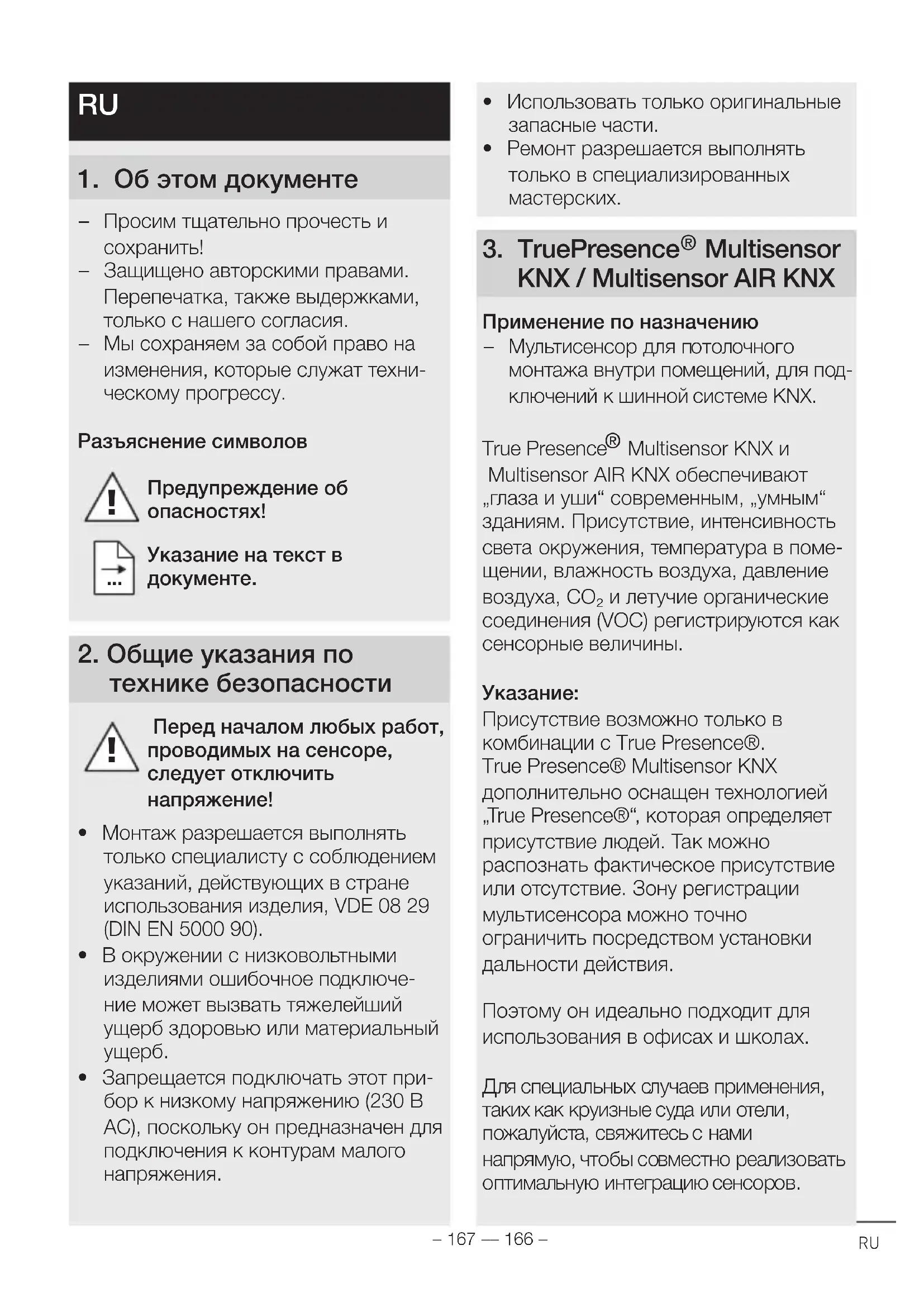

1. Об этом документе
– Просим тщательно прочесть и сохранить!
- Защищено авторскими правами. Перепечатка, также выдержками, только с нашего согласия.
- Мы сохраняем за собой право на изменения, которые служат техническому прогрессу.
Разъяснение символов
Предупреждение об опасностях!
Указание на текст в документе.
2. Общие указания по технике безопасности
Перед началом любых работ, проводимых на сенсоре, следует отключить напряжение!
- Монтаж разрешается выполнять только специалисту с соблюдением указаний, действующих в стране использования изделия, VDE 08 29 (DIN EN 5000 90).
- В окружении с низковольтными изделиями ошибочное подключение может вызвать тяжелейший ущерб здоровью или материальный ущерб.
-
Запрещается подключать этот прибор к низкому напряжению (230 В АС), поскольку он предназначен для подключения к контурам малого напряжения.
-
Использовать только оригинальные запасные части.
- Ремонт разрешается выполнять только в специализированных мастерских.
3. TruePresence® Multisensor KNX / Multisensor AIR KNX
Применение по назначению
- Мультисенсор для потолочного монтажа внутри помещений, для подключений к шинной системе KNX.
True Presence® Multisensor KNX и Multisensor AIR KNX обеспечивают „глаза и уши“ современным, „умным“ зданиям. Присутствие, интенсивность света окружения, температура в помещении, влажность воздуха, давление воздуха, CO₂ и летучие органические соединения (VOC) регистрируются как сенсорные величины.
Указание:
Присутствие возможно только в комбинации с True Presence®. True Presence® Multisensor KNX дополнительно оснащен технологией „True Presence®“, которая определяет присутствие людей. Так можно распознать фактическое присутствие или отсутствие. Зону регистрации мультисенсора можно точно ограничить посредством установки дальности действия.
Поэтому он идеально подходит для использования в офисах и школах.
Для специальных случаев применения, таких как круизные суда или отели, пожалуйста, свяжитесь с нами напрямую, чтобы совместно реализовать оптимальную интеграцию сенсоров.
Все функциональные настройки можно выполнить с помощью ПО Engineering Tool Software (ETS), начиная с версии ETS4.0. Приложение Smart Remote показывает сенсорные величины и позволяет активировать режим программирования.
Обзор изделия для монтажа скрытой проводкой (рис. 3.1)
- Сенсор
- Pama
Обзор изделия для монтажа открытой проводкой (рис. 3.2)
- Сенсор
- Pama
– Адаптер для открытой проводки
Размеры изделия для монтажа скрытой проводкой (рис. 3.3)
Размеры изделия для монтажа открытой проводкой (рис. 3.4)
Зона регистрации (рис. 3.5)
Указание:
Датчик CO2, используемый в мультисенсоре, имеет функцию автоматической калибровки. Чтобы все работало правильно и датчик CO2 выполнял измерения правильно, мультисенсор должен быть постоянно подключен к источнику питания. Кроме того, первые семь дней после включения питания возможны большие отклонения в измеренных значениях. Кроме того, датчик должен подвергаться воздействию свежего воздуха не менее одного часа в день.
4. Монтаж
Диаграмма подключения (рис. 4.1)
5. Монтаж
- Проверить все конструктивные детали на предмет повреждения.
- При повреждениях не включать продукт.
- Выбрать подходящее место для монтажа с учетом радиуса действия и регистрации присутствия.
- Отключить электропитание (рис. 4.1)
Операции для монтажа скрытой проводкой
– Прикрутить раму к встраиваемой розетке (рис. 5.1)
– Подключить штекерное соединение (рис. 5.2)
– Надеть сенсор на раму (рис. 5.3)
- Сенсор удерживается на раме за счет силы магнита.
Порядок монтажа открытой проводкой
– Просверлить отверстия и прикрутить адаптер для открытой проводки (рис. 5.4)
- При монтаже с открытым кабелем выломать монтажную пластину (рис. 5.4)
– Прикрутить раму к адаптеру для открытой проводки (рис. 5.5)
- Подключить штекерное соединение (рис. 5.6)
– Надеть сенсор на раму (рис. 5.7)
- Сенсор удерживается на раме за счет силы магнита.
Указание:
Для установки дальности действия необходимо ввести в ETS монтажную высоту.
Указание:
Монтаж открытой проводкой влияет на определенные сенсорные величины. Поэтому в программное обеспечение встроены коэффициенты корректировки, которые действуют за счет активации вида монтажа „откры- тая проводка“ в ETS.
6. Функции и настройки
Заводские настройки
- см. KNX Описание приложения
Пуск в эксплуатацию
При первичном вводе в эксплуатацию датчик присутствия составляет картину помещения. При этом в помещеним от 2 до 2,5 минут не должно быть движений.
Указание:
Если меняется дальность действия или монтажная высота, также составляется картина помещения.
Чувствительность мультисенсора True Presence® можно отрегулировать посредством ETS от 1 (= низкая) до 9 (= высокая).
Какие функции должны использоваться (быть активированы), устанавливается в окне параметров „Общие настройки“ с помощью программного обеспечения ETS.
Указание:
Описание приложения находится на сайте www.knx.stinel.de
- Присвоение физического адреса и прикладной программы в ETS.
- Загрузка физического адреса и прикладной программы в мульти- сенсор. При запросе нажать кнопку для программирования A (рис. 4.1).
Приложение Smart Remote
Для считывания и активации режима программирования мультисенсора с помощью смартфона или планшета необходимо скачать приложение STEINEL Smart Remote из AppStore. Необходим смартфон или планшет с Bluetooth.
Android
Инициализация: СИД горит белым цветом
Стандартный режим: СИД выключен
Соединение Bluetooth активно: СИД горит синим цветом
Ошибка: СИД горит красным цветом
Режим программирования: СИД горит зеленым цветом
Параметры приложения не заданы или неверны: СИД горит оранжевым цветом
7. Аксессуары
Адаптер для открытой проводки (EAN: 4007841 063870)
8. Техническое обслуживание / уход
Продукт не требует технического обслуживания.
Загрязнения на мультисенсоре можно удалять влажным сукном (не используя моющие средства).
9. Утилизация
Электроприборы, комплектующие и упаковку следует направлять на экологичную вторичную переработку.
Не выбрасывать электропри- боры в бытовые отходы!
Только для стран ЕС:
Согласно действующей Европейской директиве по отработанному электрическому и электронному оборудованию и ее реализации в национальных законодательствах отработанные электроприборы должны собираться отдельно и направляться на экологичную вторичную переработку.
10. Соответствие
Настоящим компания STEINEL GmbH заявляет, что радиоаппаратура типа True Presence® Multisensor KNX / Multi-sensor AIR KNX отвечает требованиям директивы 2014/53/EU. Полный текст сертификата соответствия ЕС доступен по следующему адресу в Интернете: www.stinel.de.
11. Гарантия производителя
Гарантия производителя STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Германия Вы, как покупатель, имеете предусмотренные законом права в отношении продавца. Если такие права существуют в вашей стране, то наша гарантия не сокращает и не ограничивает их. Мы предоставляем Вам 5-летнюю гарантию на безупречные характеристики и надлежащую работу вашего сенсорного изделия STEINEL Professional. Мы гарантируем, что это изделие не имеет дефектов материала, конструкции и производственного брака. Мы гарантируем работоспособность всех электронных конструктивных элементов и кабелей, а также отсутствие дефектов во всех использованных материалах и на их поверхности.
Предъявление требований:
Если Вы хотите заявить рекламацию по вашему изделию, отправьте изделие в собранном и упакованном виде вместе с приложенным кассовым чеком или квитанцией с датой продажи и указанием наименования изделия вашему дилеру или непосредственно нам по адресу: REAL.Electro, 109029, Москва, ул. Средняя Калитниковская, д. 26/27. Поэтому мы рекомендуем вам сохранить кассовый чек или квитанцию о продаже до истечения гарантийного срока. Компания STEINEL не несет риски и расходы на транспортировку в рамках возврата изделия.
Информацию о том, как заявить о гарантийном случае, вы найдете на нашей домашней странице www.steinel-russland.ru Если у вас наступил гарантийный случай или имеются вопросы по вашему изделию, вы можете в любое время позвонить в Службу технической поддержки по телефону +7(495) 230 31 32.
- Технические данные
| Размеры(Ш × В × Г в мм) | скрытая проводка (СП): 123 × 123 × 33 открытая проводка (ОП): 142 × 142 × 44 |
| Токопотребление | True Presence ^ Multisensor KNX: 40 мAMultisensor AIR KNX: 15 мА |
| Питающее напряжение | Напряжение шины KNX 21 – 30 В |
| Монтажная высота | 2 – 12 м |
| Зона охвата | 360° |
| Радиус действия | 9 м True Presence ^ (монтажная высота до макс. 4 м) 15 м присутствия 15 м движения(возможность регулировки с точностью до сантиметра) |
| Значения сенсора | True Presence ^ (только True Presence ^ Multisensor KNX)Измерение освещенностиТемпература: 0 – 40 °СДавление воздуха: 300 – 1.200 гПаОтносительная влажность воздуха: 0 – 100 %VOC: 0 – 60.000 ppb CO_2 : 400 – 10.000 ppm |
| Выходы True Presence ^ Multisensor KNX | 4× выхода освещения(ВКЛ. / ВЫКЛ., значение приглушения, сцена)значение приглушения с эффектным светом2× регулировка постоянного освещения с основнымосвещениемOBK, присутствие, CO_2 , VOC, температура, относительная влажность воздуха, точка росы, логическийэлемент, антиприсутствие, давление воздуха, комфорт |
| Время включения лампы | 30 секунд до 18:12:15 ч (чч:мм:сс), IQ-режим |
| Выходы Multisensor AIR KNX | OBK, VOC, температура, относительная влажностьвоздуха, точка росы, логический элемент, давлениевоздуха, комфорт, CO_2 |
| Установка сумеречноговключения | 0 – 2.500 лк |
| Температурный диапазон | 0 °C – +40 °C |
| Вид защиты | IP 20 |
| Частота True Presence ^ | 7,2 ГГц (реагирует на микродвижения витальныхфункций) |
| Мощность передатчика СШП | ≤ -41 дБм / МГц |
| Частота Bluetooth | 2,4 – 2,48 ГГц |
| Мощность передатчикаиluetooth | 5 дБм / 3 мВт |
13. Неполадки при эксплуатации
Нарушение Причина Устранение
| Не включается свет | ■ нет напряженияподключения■ порог переключенияосвещенностиустановлен слишкомнизким■ не происходитрегистрации движений | ■ проверить напряжениеподключения■ порог переключенияосвещенности медленноувеличивать, пока небудет включен свет■ добиться свободноговида на датчик■ проверить зону охвата |
| Свет не выключается | ■ порог переключенияосвещенности слишкомвысокий | ■ порог переключенияосвещенностиустановить ниже |
| Датчик отключается,несмотря наприсутствие | ■ установленнеправильный сценарий■ радиус действияустановлен слишкоммаленьким■ порог переключенияосвещенности слишкомнизкий | ■ выбрать сценарий сTrue Presence®■ изменить радиусдействия■ изменить порогпереключенияосвещенности |
| Датчик отключаетсяслишком поздно | ■ слишком длительноевремя остаточноговключения | ■ сократить времяостаточного включения |
| Датчик не включаетсяпри присутствии,несмотря на темноту | ■ порог переключенияосвещенности выбранслишком низким■ полуавтоматическийрежим работы активен | ■ повысить порогпереключенияосвещенности■ активироватьавтоматический режимработы или включитьсвет кнопочнымвыключателем |
| Датчик включается,несмотря наприсутствие | ■ движение в соседнихпомещениях или этажах | ■ изменить радиусдействия■ выбрать сценарийс более низкойчувствительностью |
| Отображаетсянеправильное значениетемпературы | ■ различные слои света | ■ внести значениекорректировки в ETS |
