BEDIENUNGSANLEITUNG Multisensor Air KNX STEINEL

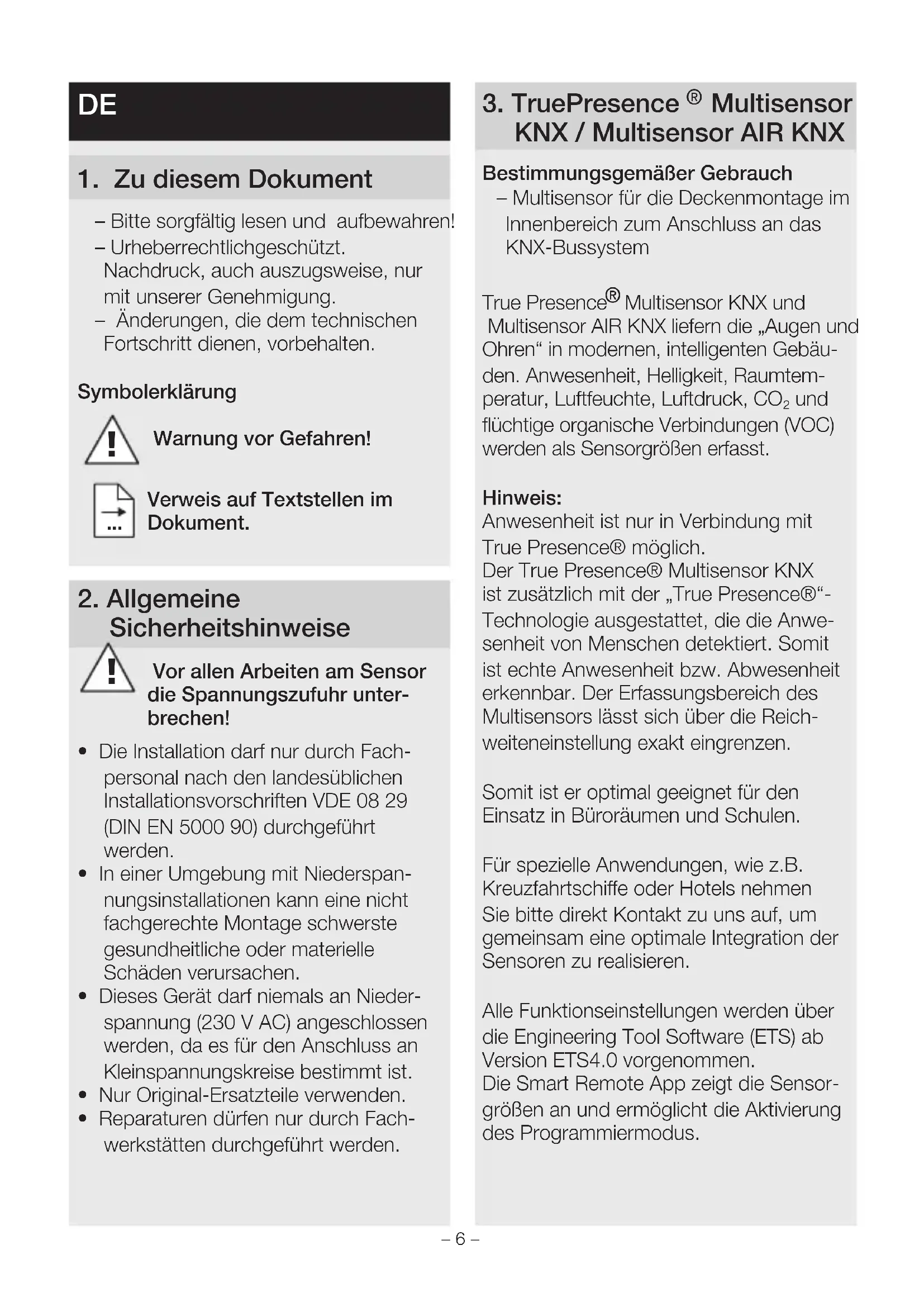

DE ..... 6 Textteil beachten!

1. Zu diesem Dokument

• Bitte sorgfältig lesen und aufbewahren!
• Urheberrechtlichgeschützt.
  Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
• Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Symbolerklärung

Warnung vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Sensor die Spannungszufuhr unterbrechen!

• Die Installation darf nur durch Fachpersonal nach den landesüblichen Installationsvorschriften VDE 08 29 (DIN EN 5000 90) durchgeführt werden.
• In einer Umgebung mit Niederspannungsin installationen kann eine nicht fachgerechte Montage schwerste gesundheitliche oder materielle Schäden verursachen.
• Dieses Gerät darf niemals an Niederspannung (230 V AC) angeschlossen werden, da es für den Anschluss an Kleinspannungskreise bestimmt ist.
• Nur Original-Ersatzteile verwenden.
• Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden.

3. TruePresence ^® Multisensor KNX / Multisensor AIR KNX

Bestimmungsgemäßer Gebrauch

- Multisensor für die Deckenmontage im Innenbereich zum Anschluss an das KNX-Bussystem

True Presence® Multisensor KNX und Multisensor AIR KNX liefern die „Augen und Ohren“ in modernen, intelligenten Gebäuden. Anwesenheit, Helligkeit, Raumtemperatur, Luftfeuchte, Luftdruck, CO₂ und flüchtige organische Verbindungen (VOC) werden als Sensorgrößen erfasst.

Hinweis:

Anwesenheit ist nur in Verbindung mit True Presence® möglich.

Der True Presence® Multisensor KNX ist zusätzlich mit der „True Presence®“-Technologie ausgestattet, die die Anwesenheit von Menschen detektiert. Somit ist echte Anwesenheit bzw. Abwesenheit erkennbar. Der Erfassungsbereich des Multisensors lässt sich über die Reichweiteneinstellung exakt eingrenzen.

Somit ist er optimal geeignet für den Einsatz in Büroräumen und Schulen.

Für spezielle Anwendungen, wie z.B. Kreuzfahrtschiffe oder Hotels nehmen Sie bitte direkt Kontakt zu uns auf, um gemeinsam eine optimale Integration der Sensoren zu realisieren.

Alle Funktionseinstellungen werden über die Engineering Tool Software (ETS) ab Version ETS4.0 vorgenommen. Die Smart Remote App zeigt die Sensorgrößen an und ermöglicht die Aktivierung des Programmiermodus.

Geräteübersicht

Unterputzmontage (Abb. 3.1)

• Sensor
• Rahmen

Geräteübersicht

Aufputzmontage (Abb. 3.2)

• Sensor
• Rahmen
• Aufputzadapter

Produktmaße Unterputzmontage (Abb. 3.3)

Produktmaße Aufputzmontage (Abb. 3.4)

Erfassungsbereich (Abb. 3.5)

Hinweis

Der im Multisensor genutzte CO₂-Sensor hat eine Auto-Kalibrier-Funktion. Damit diese richtig arbeitet und der CO₂-Sensor korrekt misst, muss der Multisensor dauerhaft an Spannung angeschlossen sein. Des Weiteren kann es die ersten sieben Tage nach Einschalten der Spannungsversorgung zu größeren Abweichungen bei den Messwerten kommen. Außerdem muss der Sensor täglich mindestens eine Stunde frischer Luft ausgesetzt sein.

4. Installation

Anschlussdiagramm (Abb. 4.1)

5. Montage

• Alle Bauteile auf Beschädigungen prüfen.
• Bei Schäden das Produkt nicht in Betrieb nehmen.
• Geeigneten Montageort auswählen unter Berücksichtigung der Reichweite und Anwesenheitserfassung.
  • Stromversorgung ausschalten (Abb. 4.1)

Montageschritte Unterputz

– Rahmen auf Einbaudose festschrauben(Abb. 5.1)
- Steckverbindung anschließen (Abb. 5.2)
– Sensor auf Rahmen setzen (Abb. 5.3)
- Der Sensor hält magnetisch auf dem Rahmen.

Montageschritte Aufputz

• Löcher bohren und Aufputzadapter aufschrauben (Abb. 5.4)
• Bei Montage mit offenliegendem Kabel die Montagelasche herausbrechen (Abb. 5.4)
  – Rahmen auf Aufputzadapter festschrauben (Abb. 5.5)
• Steckverbindung anschließen (Abb. 5.6)
  – Sensor auf Rahmen setzen (Abb. 5.7)
• Der Sensor hält magnetisch auf dem Rahmen.

Hinweis:

Für die Reichweiteneinstellung ist die Eingabe der Montagehöhe über die ETS notwendig.

Hinweis:

Die Aufputzmontage hat Einflüsse auf die ermittelten Sensorgrößen. Deshalb sind Korrekturfaktoren in der Software implementiert, die durch die Aktivierung der Montageart „Aufputz“ in der ETS wirken.

6. Funktion und Einstellungen

Werkseinstellungen

– Siehe KNX Applikationsbeschreibung

Inbetriebnahme

Bei der Erstinbetriebnahme erstellt der Präsenzmelder ein Raumbild. Dabei muss der Raum für 2 bis 2,5 Minuten frei von Bewegung sein.

Hinweis:

Wird die Reichweite oder die Montagehöhe verändert, wird auch ein Raumbild erstellt.

Die Sensitivität des True Presence® Multisensors kann über die ETS von 1 (= niedrig) bis 9 (= hoch) eingestellt werden.

Welche Funktionen genutzt (aktiviert) werden sollen, wird über das Parameter-Fenster „Allgemeine Einstellungen“ mit der ETS eingestellt.

Hinweis:

Die Applikationsbeschreibung finden Sie unter knx.steinel.de

1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
2. Physikalische Adresse und Applikationsprogramm in den Multisensor laden. Wenn Sie dazu aufgefordert werden, den Programmiertaster A (Abb. 4.1) drücken.

Smart Remote App

Für das Auslesen und die Aktivierung des Programmiermodus des Multisensors mit Smartphone oder Tablet muss die STEINEL Smart Remote App aus Ihrem AppStore heruntergeladen werden. Es ist ein Bluetooth-fähiges Smartphone oder Tablet erforderlich.

Android

Initialisierung: LED leuchtet weiß

Normalbetrieb: LED aus

Bluetooth-Verbindung aktiv: LED leuchtet blau

Fehler: LED leuchtet rot

Programmierbetrieb: LED leuchtet grün Applikation nicht parametriert oder falsch: LED leuchtet orange

7. Zubehör

Aufputzadapter (EAN: 4007841 063870)

8. Wartung / Pflege

Das Produkt ist wartungsfrei. Der Multisensor kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungs mittel) gesäubert werden.

9. Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

10. Konformität

Hiermit erklärt STEINEL GmbH, dass der Funkanlagentyp True Presence® Multisensor KNX / Multisensor AIR KNX der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet-adresse verfügbar: www.steinel.de

11. Herstellergarantie

Herstellergarantie der STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Kunde gerne eine Garantie gemäß den nachstehenden Bedingungen: Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie erstreckt sich auf sämtliche STEINEL Professional-Produkte, die in Deutschland gekauft und verwendet werden.

Unsere Garantieleistungen für Verbraucher

Die nachstehenden Regelungen gelten für Verbraucher.

Verbraucher ist jede natürliche Person, die bei Abschluss des Kaufes weder in Ausübung ihrer gewerblichen noch ihrer selbständigen beruflichen Tätigkeit handelt. Sie haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur, kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) oder Erstellung einer Gutschrift leisten. Die Garantiezeit für Ihr erworbenes STEINEL Professional-Produkt beträgt bei Sensoren, Strahlern, Außen- und Innenleuchten 5 Jahre jeweils ab Kaufdatum des Produkts. Wir tragen die Transportkosten, jedoch nicht die Transportrisiken der Rücksendung.

Unsere Garantieleistungen für Unternehmer

Die nachstehenden Regelungen gelten für Unternehmer. Unternehmer ist eine natürliche oder juristische Person oder eine rechtsfähige Personengesellschaft, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt.

Wir haben die Wahl, ob wir die Garantieleistung durch kostenlose Behebung der Mängel, kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) oder Erstellung einer Gutschrift leisten.

Die Garantiezeit für Ihr erworbenes STEINEL Professional-Produkt beträgt bei Sensoren, Strahlern, Außen- und Innen-leuchten 5 Jahre jeweils ab Kaufdatum des Produkts.

Im Rahmen der Garantieleistung tragen wir nicht Ihre zum Zwecke der Nacherfüllung erforderlichen Aufwendungen und nicht Ihre Aufwendungen für den Ausbau des mangelhaften Produkts und den Einbau eines Austauschprodukts.

Gesetzliche Mängelrechte, Unentgeltlichkeit

Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen – einschließlich besonderer Schutzbestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht. Die Inanspruchnahme Ihrer gesetzlichen Rechte bei Mängeln ist unentgeltlich.

Ausnahmen von der Garantie

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel.

Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL Professional-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind,
  – bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEI-NEL-Originalteile sind,
  – wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
  – bei Transportschäden oder -verlusten.

Geltung deutschen Rechts

Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie die Garantie in Anspruch nehmen wollen, senden Sie Ihr Produkt bitte vollständig mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz (AT: STEINEL Austria GmbH – Hirschstettnerstraße 19/G/1/1, AT-1220 Wien, CH: PUAG AG, Oberebene strasse 51, CH-5620 Bremgarten). Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren.

1. Technische Daten

Abmessungen(B × H × T in mm)	UP Unterputz: 123 × 123 × 33AP Aufputz: 142 × 142 × 44
Stromaufnahme True Presence ^® Multisensor KNX: 40 mAMultisensor AIR KNX: 15 mA
Versorgungsspannung KNX-Busspannung 21 – 30 V
Montagehöhe 2 – 12 m
Erfassungsbereich 360°
Reichweite ∅ 9 m True Presence ^® (bis max. 4 m Montagehöhe)∅ 15 m Präsenz∅ 15 m Bewegung(zentimetergenau einstellbar)
Sensorwerte True Presence ^® (nur True Presence ^® Multisensor KNX)LichtmessungTemperatur: 0 – 40 °CLuftdruck: 300 – 1.200 hPaRelative Luftfeuchte: 0 – 100 %VOC: 0 – 60.000 ppbCO2: 400 – 10.000 ppm
Ausgänge True Presen-ce ^® Multisensor KNX	4× Lichtausgang (ON / OFF, Dimmwert, Szene)Dimmwert mit Effektlicht2× Konstantlichtregelung mit GrundbeleuchtungHLK, Präsenz, CO2, VOC, Temperatur, relative Luftfeuchte,Taupunkt, Logikgatter, Antipräsenz, Luftdruck, Behaglichkeit
Zeiteinstellung	30 Sekunden bis 18:12:15 Stunden (hh:mm:ss), IQ-Modus
Ausgänge MultisensorAIR KNX	HLK, VOC, Temperatur, relative Luftfeuchte, Taupunkt,Logikgatter, Luftdruck, Behaglichkeit, CO2
Dämmerungseinstellung 0 – 2.500 Lux
Temperaturbereich	0 °C bis +40 °C
Schutzart	IP 20
Frequenz True Presence ^®	7,2 GHz (reagiert auf Mikrobewegungen der Vitalfunktionen)
Sendeleistung UWB	≤ -41 dBm / MHz
Frequenz Bluetooth	2,4 – 2,48 GHz
Sendeleistung Bluetooth	5 dBm / 3 mW

13. Betriebsstörungen

Störung Ursache Abhilfe

Licht schaltet nicht ein ■ keine Anschlussspannung■ Helligkeits-Schaltschwelle zu niedrig eingestellt■ keine Bewegungs-erfassung	■ Anschlussspannung überprüfen■ Helligkeits-Schaltschwelle langsam erhöhen bis Licht einschaltet■ freie Sicht auf den Sensor herstellen■ Erfassungsbereich über-prüfen
Licht schaltet nicht aus ■ Helligkeits-Schaltschwelle zu hoch	■ Helligkeits-Schaltschwelle niedriger stellen
Sensor schaltet trotz Anwesenheit aus ■ falsches Szenario eingestellt■ Reichweite zu gering eingestellt■ Helligkeits-Schaltschwelle zu niedrig	■ Szenario mit True Presence® wählen■ Reichweite ändern■ Helligkeits-Schaltschwelle ändern
Sensor schaltet zu spät ab ■ Nachlaufzeit zu groß	■ Nachlaufzeit verkleinern
Sensor schaltet trotz Dunkelheit bei Anwesenheit nicht ein ■ Helligkeits-Schaltschwelle zu niedrig gewählt■ Halbautomatik aktiv	■ Helligkeits-Schaltschwelle erhöhen■ Vollautomatik aktivieren oder Licht über Taster einschalten
Sensor schaltet trotz Abwesenheit an ■ Bewegung in benach-barten Räumen und Etagen	■ Reichweite ändern■ Szenario mit geringerer Empfindlichkeit wählen
Falscher Temperaturwert angezeigt ■ unterschiedliche Luft-schichten	■ Korrekturwert in die ETS eintragen
