GEBRUIKSAANWIJZING Multisensor Air KNX STEINEL

• Zorgvuldig doorlezen en bewaren a.u.b.!
• Rechten uit het auteursrecht voorbehouden.
  Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd.
• Wijzigingen in het kader van de technische vooruitgang voorbehouden.

Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzing naar tekstpassages in het document.

2. Algemene veiligheidsvoorschriften

Voor alle werkzaamheden aan de sensor dient de spanningstoevoer te worden onderbroken!

• De installatie moet volgens de geldende installatievoorschriften VDE 08 29 (NEN EN 5000 90) door een vakman worden uitgevoerd.
• In een omgeving met laagspannings-producten kan een verkeerde montage zwaar letsel en grote materiële schade veroorzaken.
• Dit apparaat mag nooit op netspanning (230 V AC) worden aangesloten, aangezien het voor aansluiting op laagspanningscircuits is bedoeld.
• Gebruik uitsluitend originele reserveonderdelen.
• Reparaties mogen uitsluitend door een gespecialiseerd bedrijf worden uitgevoerd.

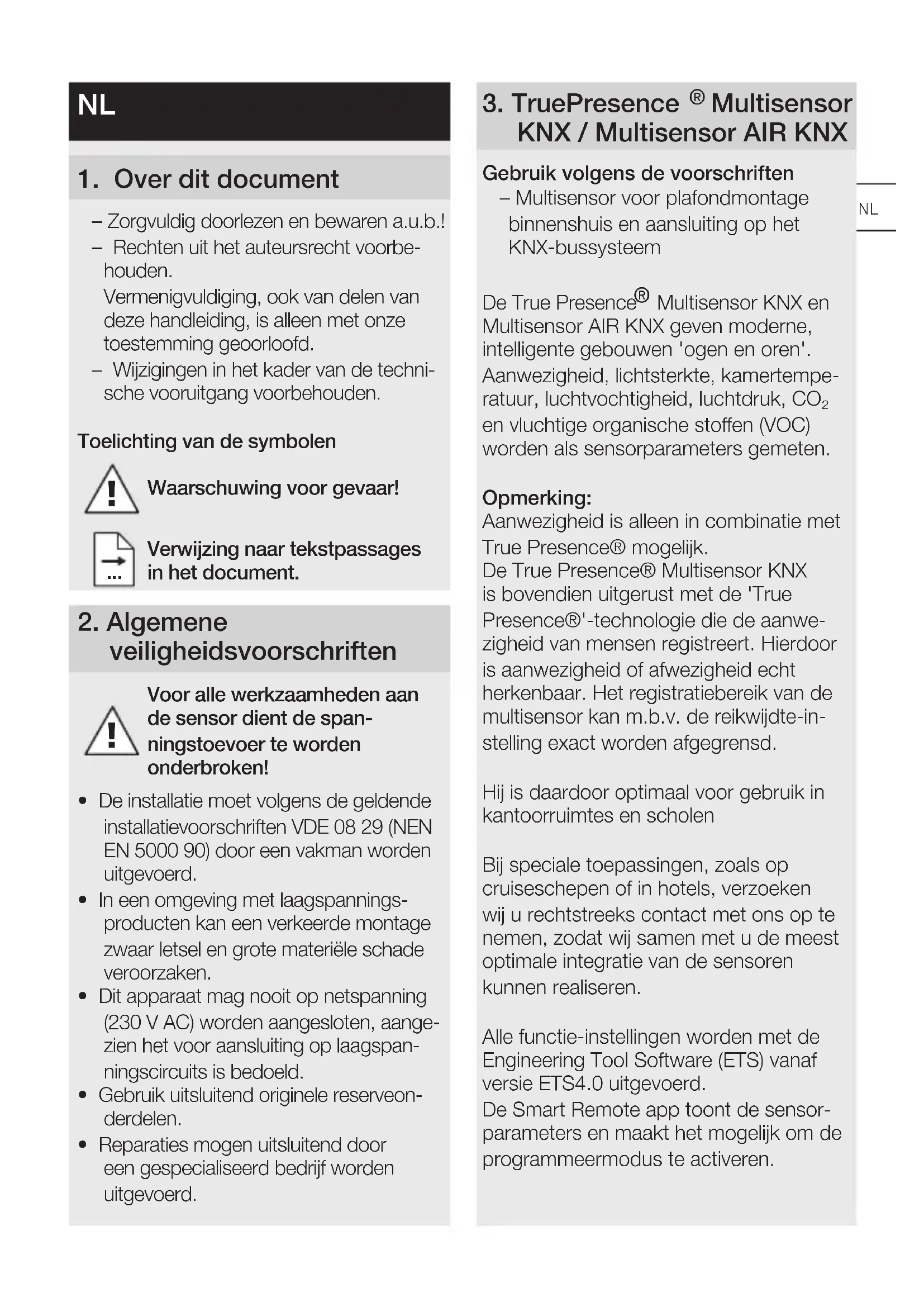

3. TruePresence ^® Multisensor KNX / Multisensor AIR KNX

Gebruik volgens de voorschriften

- Multisensor voor plafondmontage binnenshuis en aansluiting op het KNX-bussysteem

De True Presence® Multisensor KNX en Multisensor AIR KNX geven moderne, intelligente gebouwen 'ogen en oren'. Aanwezigheid, lichtsterkte, kamertemperatuur, luchtvochtigheid, luchtdruk, CO₂ en vluchtige organische stoffen (VOC) worden als sensorparameters gemeten.

Opmerking:

Aanwezigheid is alleen in combinatie met True Presence® mogelijk.

De True Presence® Multisensor KNX is bovendien uitgerust met de 'True Presence®'-technologie die de aanwezigheid van mensen registreert. Hierdoor is aanwezigheid of afwezigheid echt herkenbaar. Het registratiebereik van de multisensor kan m.b.v. de reikwijdte-in-stelling exact worden afgegrensd.

Hij is daardoor optimaal voor gebruik in kantoorruimtes en scholen

Bij speciale toepassingen, zoals op cruiseschepen of in hotels, verzoeken wij u rechtstreeks contact met ons op te nemen, zodat wij samen met u de meest optimale integratie van de sensoren kunnen realiseren.

Alle functie-instellingen worden met de Engineering Tool Software (ETS) vanaf versie ETS4.0 uitgevoerd.

De Smart Remote app toont de sensor-parameters en maakt het mogelijk om de programmeermodus te activeren.

Apparaatoverzicht montage in de muur (afb. 3.1)

• Sensor
• Afdekraam

Apparaatoverzicht montage op de muur (afb. 3.2)

• Sensor
• Afdekraam
• Adapter voor montage op de muur
  Productafmetingen montage in de muur (afb. 3.3)

Productafmetingen montage op de muur (afb. 3.4)

Registratiebereik (afb. 3.5)

Opmerking:

De in de multisensor gebruikte CO2-sensor heeft een automatische kalibratiefunctie. Om deze goed te laten werken en de CO2-sensor correct te laten meten, moet de multisensor permanent op de voeding zijn aangesloten.

Bovendien kunnen de eerste zeven dagen na het inschakelen van de voeding leiden tot grotere afwijkingen in de meetwaarden. Bovendien moet de sensor minstens een uur per dag worden blootgesteld aan frisse lucht.

4. Installatie

Aansluitingsdiagram (afb. 4.1)

5. Montage

• Alle onderdelen controleren op beschadigingen.
• Neem het product bij beschadigingen niet in gebruik.
• Kies een passende montageplaats; houd hierbij rekening met de reikwijdte en de aanwezigheidsregistratie.
• Stroomtoevoer uitschakelen (afb. 4.1)

Montagestappen inbouw

• Raamwerk vastschroeven op inbouwdoos (afb. 5.1)
• Steekverbinding aansluiten (afb. 5.2)
  – Sensor op raamwerk plaatsen (afb. 5.3)

- De sensor blijft d.m.v. een magneet op het raamwerk zitten.

Montagestappen opbouw

– Gaten boren en opbouwadapter opschroeven (afb. 5.4)
- Bij montage met opliggende kabel het montagelipje verwijderen (afb. 5.4)
- Raamwerk vastschroeven op op-bouwadapter (afb. 5.5)
- Steekverbinding aansluiten (afb. 5.6)
– Sensor op raamwerk plaatsen (afb. 5.7)
- De sensor blijft d.m.v. een magneet op het raamwerk zitten.

Opmerking:

Voor de reikwijdte-instelling moet de montagehoogte via de ETS worden ingevoerd.

Opmerking:

Opbouwmontage is van invloed op de vastgestelde sensorparameters. Daarom werden correctiefactoren in de software geïmplementeerd, die door het selecteren van montagewijze 'opbouw' in de ETS geactiveerd worden.

6. Werking en instellingen

Fabrieksinstellingen

– Zie KNX applicatiebeschrijving

Ingebruikname

Bij de eerste ingebruikneming maakt de aanwezigheidsmelder een overzicht van de ruimte. Gedurende deze tijd van ca. 2 tot 2,5 minuten moet deze ruimte vrij van bewegingen zijn.

Opmerking:

Als de reikwijdte of de montagehoogte wordt veranderd, wordt ook een overzicht van de ruimte gemaakt.

De gevoeligheid van de True Presence® Multisensor kan met de ETS van 1 (= laag) tot 9 (= hoog) worden ingesteld.

De functies die moeten worden gebruikt (geactiveerd), worden via het parameter-venster 'Algemene instellingen' ingesteld met de ETS.

Opmerking:

De toepassingsbeschrijving vindt u onder www.knx.stinel.de

1. Fysiek adres invoeren en toepassingsprogramma in de ETS maken.
2. Het fysieke adres en toepassingsprogramma uploaden in de multisensor. Wanneer u hiernaar gevraagd wordt op de programmeertoets A (afb. 4.1) drukken.

Smart Remote app

Voor het analyseren en activeren van de programmeermodus van de multisensor m.b.v. smartphone of tablet moet de STEINEL Smart Remote app gedownload worden uit de AppStore. Hiervoor is een voor Bluetooth geschikt(e) smartphone of tablet vereist.

Android

Normaal bedrijf: led uit

Bluetooth-verbinding actief: led brandt blauw

Applicatie niet geparametreerd of verkeerd: led brandt oranje

7. Toebehoren

Opbouwadapter (EAN: 4007841 063870)

8. Onderhoud en verzorging

Dit product is onderhoudsvrij.

De multisensor kan bij vervuiling met een vochtige doek (zonder schoonmaakmiddel) worden gereinigd.

9. Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuil!

Alleen voor EU-landen

Conform de geldende Europese richtlijn voor verbruikte elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

10. Conformiteit

Hierbij verklaar ik, STEINEL GmbH, dat het type radioapparatuur True Presence® Multisensor KNX / Multi sensor AIR KNX conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteits-verklaring kan worden geraadpleegd op het volgende internetadres:

www.steinel.de

11. Fabrieksgarantie

Fabrieksgarantie van de firma STEINEL GmbH, Dieselstraße 80-84, DE-33442

Herzebrock-Clarholz, Duitsland Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als klant graag garantie volgens de onderstaande voorwaarden:

De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten en die onmiddellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL Professional-producten die in Nederland worden gekocht en gebruikt.

Onze garantiediensten voor consumenten

De volgende regelingen zijn van toepas- sing op consumenten. Een consument is iedere natuurlijke persoon die bij afsluiting van de koop niet in uitoefening van zijn

commerciële of zelfstandige beroep handelt.

U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervangen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven. De garantieperiode voor het door u gekochte STEINEL Professional-product bedraagt voor sensoren, breedstralers, buiten- en binnenarmaturen 5 jaar vanaf de datum van aankoop van het product. Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico's van de retourzending.

Onze garantiediensten voor onder- nemers

De volgende regelingen zijn van toepassing op ondernemers. Een ondernemer is een natuurlijke of rechtspersoon of een personenvennootschap met rechtspersoonlijkheid, die bij afsluiting van de koop in uitoefening van zijn commerciële of zelfstandige beroep handelt.

Wij hebben de keuze om de garantie te verlenen door de gebreken kosteloos te verhelpen, het product kosteloos te vervangen (eventueel door een opvolgend model van dezelfde of betere kwaliteit) of een creditnota uit te schrijven.

De garantieperiode voor het door u gekochte STEINEL Professional-product bedraagt voor sensoren, breedstralers, buiten- en binnenarmaturen 5 jaar vanaf de datum van aankoop van het product. In het kader van de garantieservice dragen wij niet uw kosten die noodzakelijk zijn voor de uitvoering achteraf en dragen wij niet uw kosten voor de verwijdering van het defecte product en de installatie van een vervangend product.

Wettelijke rechten bij gebreken, kosteloosheid

De hier beschreven diensten gelden als aanvulling op de wettelijke garantierech-

ten – met inbegrip van speciale beschermende bepalingen voor consumenten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos.

Uitzonderingen op de garantie

Uitdrukkelijk uitgesloten van deze garantie zijn alle vervangbare lichtbronnen. Verder is garantie uitgesloten:

• bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebreken aan het STEINEL Professional-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage, bij een niet regelconform of onjuist gebruik van het product, of indien de bedieningsinstructies niet werden nageleefd,
• wanneer aanpassingen en andere veranderingen eigenmachtig werden uitgevoerd bij het product of de gebreken veroorzaakt worden door het gebruik van accessoires, aanvullende onderdelen of reserveonderdelen die geen originele STEINEL-delen zijn,
• indien het onderhoud en de verzorging van de producten niet conform de bedieningshandleiding werden uitgevoerd,
• wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd,
• bij transportschade of -verliezen.

Geldigheid van het Duitse recht

Op deze voorwaarden is Duits recht van toepassing, het Weens Koopverdrag (CISG) wordt uitgesloten.

Garantie claimen

Indien u aanspraak wilt maken op de garantie, stuur uw product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaanduiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daarom uw aankoop-bewijs zorgvuldig te bewaren tot de garantieperiode is verlopen.

1. Technische gegevens

Afmetingen(B × H × D in mm)	Inbouw: 123 × 123 × 33Opbouw: 142 × 142 × 44
Stroomverbruik True Presence ^® Multisensor KNX: 40 mAMultisensor AIR KNX: 15 mA
Voedingsspanning KNX-busspannung 21 – 30 V
Montagehoogte 2 – 12 m
Registratiebereik 360°
Reikwijdte ∅ 9 m True Presence ^® (tot max. 4 m montagehoogte)∅ 15 m aanwezigheid∅ 15 m beweging(op de centimeter nauwkeurig instelbaar)
Sensorwaarden True Presence ^® (alleen True Presence ^® Multisensor KNX)lichtmetingtemperatuur: 0 – 40 °Cluchtdruk: 300 – 1.200 hPa relatieve luchtvochtigheid: 0 – 100 %VOC: 0 – 60.000 ppbCO2: 400 – 10.000 ppm
Uitgangen True Presence ^® Multisensor KNX	4× lichtuitgang (ON / OFF, dimwaarde, scène)dimwaarde met effectlicht2× regeling constant licht met basisverlichtingHVAC, aanwezigheid, CO2, VOC, temperatuur,relatieve luchtvochtigheid, dooipunt, logische poort,anti-aanwezigheid, luchtdruk, behaaglijkheid
Tijdinstelling	30 seconden tot 18:12:15 uur (hh:mm:ss), IQ-modus
Uitgangen MultisensorAIR KNX	HVAC, VOC, temperatuur, relatieve luchtvochtigheid,dooipunt, logische poort, luchtdruk, behaaglijkheid, CO2
Schemerinstelling	0 – 2.500 lux
Temperatuurbereik	0 °C tot +40 °C
Bescherming	IP 20
Frequentie True Presence ^®	7,2 GHz (reageert op microbewegingen van vitale functies)
Zendvermogen UWB	≤ -41 dBm / MHz
Frequentie Bluetooth	2,4 – 2,48 GHz
Zendvermogen Bluetooth	5 dBm / 3 mW

13. Storingen

Storing Oorzaak Oplossing

Licht gaat niet aan ■	Geen aansluitspanning■ Inschakelniveau lichtsterkte te laag ingesteld■ Geen bewegingsregistratie	■ Aansluitspanning controleren■ Inschakelniveau lichtsterkte langzaam verhogen tot het licht inschakelt■ Voor vrij zicht op de sensor zorgen■ Registratiebereik controleren
Licht gaat niet uit ■	Inschakelniveau lichtsterkte te hoog	■ Inschakelniveau lichtsterkte lager zetten
Sensor schakelt uit ondanks aanwezigheid	■ Verkeerd scenario ingesteld■ Reikwijdte te klein ingesteld■ Inschakelniveau lichtsterkte te laag	■ Scenario met True Presence kiezen■ Reikwijdte veranderen■ Inschakelniveau lichtsterkte veranderen
Sensor schakelt te laat uit	■ Nalooptijd te lang	■ Nalooptijd verkorten
De sensor schakelt ondanks duisternis niet in bij aanwezigheid	■ Inschakelniveau lichtsterkte te laag gekozen■ Halfautomatisch ingeschakeld	■ Inschakelniveau lichtsterkte verhogen■ Volautomatisch activerer of licht inschakelen met schakelaar
Sensor schakelt in ondanks afwezigheid	■ Beweging in aangrenzende kamers of verdiepingen	■ Reikwijdte veranderen■ Scenario met lagere gevoeligheid kiezen
Verkeerde temperatuurwaarde getoond	■ Verschillende luchtlagen	■ Correctiewaarde invoeren in ETS
