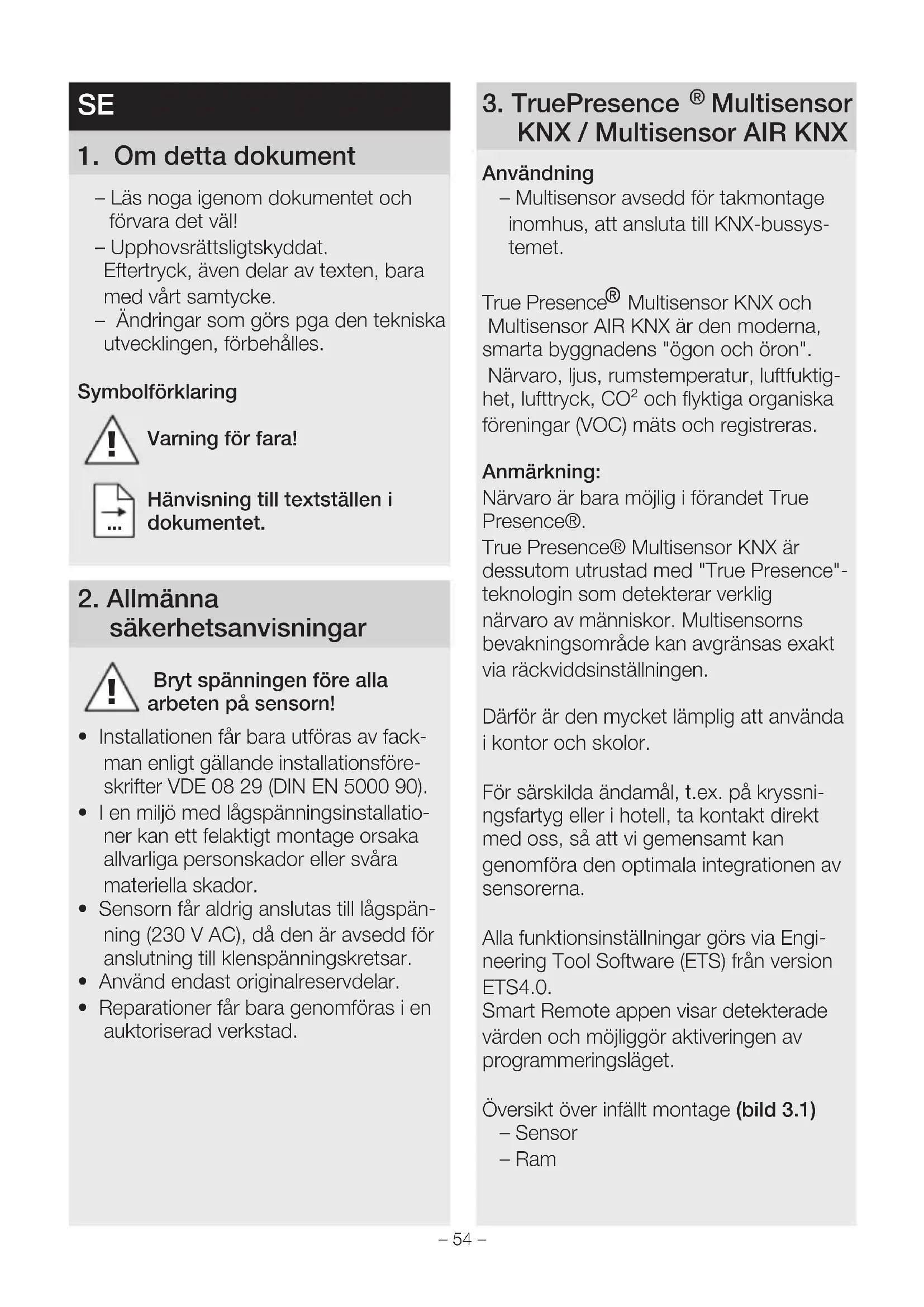

BRUKSANVISNING Multisensor Air KNX STEINEL

– Läs noga igenom dokumentet och förvara det väl!
– Upphovsrättsligtskyddat. Eftertryck, även delar av texten, bara med vårt samtycke.
- Ändringar som görs pga den tekniska utvecklingen, förbehålles.

Symbolförklaring

Varning för fara!

Hänvisning till textställen i dokumentet.

2. Allmänna säkerhetsanvisningar

Bryt spänningen före alla arbeten på sensorn!

• Installationen får bara utföras av fackman enligt gällande installationsföreskrifter VDE 08 29 (DIN EN 5000 90).
• I en miljö med lågspänningsinstallationer kan ett felaktigt montage orsaka allvarliga personskador eller svåra materiella skador.
• Sensorn får aldrig anslutas till lågspänning (230 V AC), då den är avsedd för anslutning till klenspänningskretsar.
• Använd endast originalreservdelar.
• Reparationer får bara genomföras i en auktoriserad verkstad.

3. TruePresence ^® Multisensor KNX / Multisensor AIR KNX

Användning

– Multisensor avsedd för takmontage inomhus, att ansluta till KNX-bussystemet.

True Presence® Multisensor KNX och Multisensor AIR KNX är den moderna, smarta byggnadens "ögon och öron". Närvaro, ljus, rumstemperatur, luftfuktighet, lufttryck, CO² och flyktiga organiska föreningar (VOC) mäts och registreras.

Anmärkning:

Närvaro är bara möjlig i förandet True Presence®.

True Presence® Multisensor KNX är dessutom utrustad med "True Presence"-teknologin som detekterar verklig närvaro av människor. Multisensorns bevakningsområde kan avgränsas exakt via räckviddsinställningen.

Därför är den mycket lämplig att använda i kontor och skolor.

För särskilda ändamål, t.ex. på kryssningsfartyg eller i hotell, ta kontakt direkt med oss, så att vi gemensamt kan genomföra den optimala integrationen av sensorerna.

Alla funktionsinställningar görs via Engineering Tool Software (ETS) från version ETS4.0.

Smart Remote appen visar detekterade värden och möjliggör aktiveringen av programmeringsläget.

Översikt över infällt montage (bild 3.1)

- Sensor

- Ram

Översikt över enheter utanpåliggande montage (bild 3.2)

• Sensor
• Ram
  – Adapter utanpåliggande montage

Produktmått infällt montage (bild 3.3)

Produktmått utanpåliggande montage (bild 3.4)

Bevakningsområde (bild 3.5)

Anmärkning:

Den CO2-sensor som används i multi-sensorn har en automatisk kalibrerings-funktion. För att den ska arbeta riktigt och CO2 sensorn mäta korrekt, måste multisensorn permanent vara ansluten till spänningen.

Dessutom kan det under de första sju dagarna efter att spänningen slagits på, ske större avvikelser i mätvärdena. Dä- rutöver måste sensorn få frisk luft minst en timme varje dag.

4. Installation

Anslutningsdiagram (bild 4.1)

5. Montage

• Kontrollera samtliga delar med avseen-de på skador.
• Är produkten skadad får den inte tas i bruk.
• Välj en lämplig montageplats med hän-syn till räckvidd och närvarodetektering.
  • Bryt spänningen (bild 4.1)

Montagesteg infällt montage

• Skruva fast ramen på inbyggnadsdosan (bild 5.1)
• Anslut anslutningsplintarna (bild 5.2)

– Montera sensorn på ramen (bild 5.3)
- Sensorn fästs magnetiskt på ramen.

Monteringssteg utanpåliggande montage

– Borra hål och skruva fast adaptern (bild 5.4)
– Bryt bort monteringsfliken vid montage med utanpåliggande kablar (bild 5.4)
- Skruva fast ramen på adaptern (bild 5.5)
- Anslut anslutningsplintarna (bild 5.6)
– Montera sensorn på ramen (bild 5.7)
- Sensorn fästs magnetiskt på ramen.

Anmärkning:

För räckviddsinställningen måste montagehöjden matas in via ETS.

Anmärkning:

Det utanpåliggande montaget påverkar de mätvärden som har beräknats. Därför är aktivering i ETS av "utanpåliggande montage" mycket viktigt för korrekt funktion.

6. Funktion och inställningar

Fabriksinställningar

– Se KNX applikationsbeskrivning

Driftsättning

Vid den första driftsättningen skapar närvarodetektorn en rumsbild. Inga rörelser får då förekomma i rummet under 2 till 2,5 minuter.

Anmärkning:

Om räckvidden eller montagehöjden ändras skapas skapas en ny rumsbild. True Presence® Multisensorns känslighet kan ställas in via ETS från 1 (= låg) till 9 (= hög).

Vilka funktioner som ska användas, (aktiveras) ställs in via parameterfönstret "Allmänna inställningar" med ETS.

Anmärkning:

Applikationsbeskrivningen finns på

knx.steinel.de

1. Ange en fysisk adress och skapa applikationsprogrammet i ETS.
2. Ladda den fysisk adressen och applikationsprogrammet i multisensorn. Tryck på programmeringsknappen A (bild 4.1) när du uppmanas att göra det.

Smart Remote App

För att kunna hämta och aktivera multisensors programmeringsläge med smarttelefon eller surfplatta måste STEI-NEL Smart Remote App laddas ner från AppStore. Det krävs en Bluetooth-förbe-redd smarttelefon eller surfplatta.

Android

Normaldrift: LED släckt

Bluetooth-Förbindelse aktiv: LED lyser blått

Fel: LED lyser rött

Programmeringsdrift: LED lyser grönt

Applikation inte parametrerad eller felaktig: LED lyser orange

7. Tillbehör

Adapter utanpåliggande montage (063870)

8. Underhåll / Skötsel

Produkten är underhållsfri.

Multisensorn kan rengöras med en fuktig trasa (utan rengöringsmedel) när den är smutsig.

9. Avfallshantering

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

10. CE-deklaration

Härmed försäkrar STEINEL GmbH att denna typ av radioutrustning True Presence® Multisensor KNX / Multisensor AIR KNX överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: www.stinel.de

11. Tillverkargaranti

Tillverkargaranti STEINEL GmbH,

Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Alla produkter från STEINEL uppfyller högsta kvalitetsanspråk. Av den anledningen tillhandahåller vi som tillverkare dig som kund gärna en garanti enligt nedanstående villkor:

Garantin omfattar frihet från brister, som bevisligen beror på ett material- eller tillverkningsfel och omgående meddelas oss efter att det konstaterats och inom garantitiden. Garantin omfattar samtliga STEINEL Professional-produkter som köps och används i Tyskland.

Vår garanti för konsumenter

Nedanstående bestämmelser gäller för konsumenter. En konsument är varje naturlig person som vid köptransaktionen varken utövar sin industriella eller självständiga yrkesverksamhet.

Du kan välja, om vi ska fullgöra garantin genom en gratis reparation, gratis utbyte (evtl. genom en lik- eller mervärdig, nyare modell) eller genom ett tillgodohavande. Garantitiden för den STEINEL Professional-produkt som du köpt är för sensorer, strålkastare, utomhus- och inomhusbelysning 5 år alltid från produktens inköpsdatum.

Vi åtar oss transportkostnaderna för retursändningen men inte transportriskerna.

Vår garanti för företagare

Nedanstående bestämmelser gäller för företagare. Företagare är en naturlig eller juridisk person eller ett rättskapabelt personbolag som vid köptransaktionen utövar sin industriella eller självständiga yrkesverksamhet.

Vi avgör, om vi ska fullgöra garantin genom gratis åtgärdande av bristerna, gratis utbyte (evtl. genom en lik- eller mervärdig, nyare modell) eller genom ett tillgodohavande.

Garantitiden för den STEINEL Professional-produkt som du köpt är för sensorer, strålkastare, utomhus- och inomhusbelysning 5 år alltid från produktens inköpsdatum.

Inom ramen för garantin ersätter vi inte dina utgifter som krävs vid en kompletterande prestation och inte dina utgifter vid utbyggnaden av den bristfälliga produkten och inbyggnaden av en utbytesprodukt.

Garantirättigheter, kostnadsfrihet

De tjänster som beskrivs här gäller utöver de lagliga garantianspråken - inklusive särskilda skyddsbestämmelser för konsumenterna - och begränsar eller ersätter inte dessa. Att utöva sina lagliga rättigheter vid brister är kostnadsfritt.

Undantaget från garantin

Uttryckligen undantagna från denna garanti är alla utbytbara ljuskällor.

Därutöver bortfaller garantin:

– vid normal förslitning p.g.a. användning eller annan naturlig förslitning på produktdelar eller brister på STEINEL
Professional-produkten, som beror på normal förslitning p.g.a. användning eller annan naturlig förslitning,
– vid användning av produkten för ändamål den inte är avsedd eller vid osakkunnig användning eller om bruksanvisningen ignoreras,

• om till- och ombyggnader resp. andra modifikationer på produkten genomförts egenmäktigt eller om brister kan hänföras till att tillbehörs-, kompletterings- eller reservdelar inte är STEINEL originaldelar,
• om underhåll och skötsel av produkten
  – inte motsvarat bruksanvisningen,
  – om montering och installation inte utförts enligt installationsbestämmelserna från STEINEL,
  – vid transportskador eller -förluster.

Tysk lags giltighet

Tysk lagstiftning gäller och undantaget är överenskommelsen med Förenta Nationerna om avtal för den internationella varuhandeln (CISG).

Göra gällande

Om du vill ta din garanti i anspråk, så skickar du din produkt fullständig tillsammans med originalkvittot, där köpedatum och produktbeteckning måste framgå, till din återförsäljare eller direkt till oss, Karl H Ström AB, Verktygsvägen 4, SE-55302 Jönköping. Därför rekommenderar vi att du sparar kvittot väl tills garantitiden har gått ut.

1. Tekniska data

Mått (B × H × D i mm) Infällt montage (UP): 123 × 123 × 33Utanpåliggande montage (AP): 142 × 142 × 44
Strömförbrukning True Presence® Multisensor KNX: 40 mAMultisensor AIR KNX: 15 mA
Matarspänning KNX busspänning 21 – 30 V
Montagehöjd 2 – 12 m
Bevakningsområde 360°
Räckvidd ∅ 9 m True Presence® (till max. 4 m montagehöjd)∅ 15 m närvaro∅ 15 m rörelse(inställbar exakt på centimetern)
Sensorvärde True Presence® (endast True Presence® Multisensor KNX)LjusmätningTemperatur: 0 – 40 °CLufttryck: 300 – 1.200 hPaRelativ luftfuktighet: 0 – 100 %VOC: 0 – 60.000 ppbCO2: 400 – 10.000 ppm
Utgångar True Presence®Multisensor KNX	4× ljusutgång (ON / OFF, dimringsvärde, plats)dimringsvärde med effektljus2× konstant ljusnivå med grundbelysningHLK, närvaro, CO2, VOC, temperatur, relativ luftfuktighet,daggpunkt, logisk grind, anti-närvaro, lufttryck,rumskomfort
Efterlystid	30 sekunder till 18:12:15 timmar (hh:mm:ss), IQ-läge
UtgångarMultisensor AIR KNX	HLK, VOC, temperatur, relativ luftfuktighet, daggpunkt,logisk grind, lufttryck, rumskomfort, CO2
Skymningsinställning	0 – 2.500 lux
Temperaturområde 0 °C till +40 °C
Skyddsklass	IP 20
Frekvens True Presence®	7,2 GHz (reagerar på mikrorörelser av vitala funktioner)
Sändeffekt UWB	≤ -41 dBm / MHz
Frekvens Bluetooth	2,4 – 2,48 GHz
Sändeffekt Bluetooth	5 dBm / 3 mW

13. Driftstörningar

Störning Orsak Åtgärd

Ljuset tänds inte ■ Ingen spänning ansluten■ Ljusets kopplingströskel för lågt inställd■ Ingen rörelse i sensorns bevakningsområde	■ Kontrollera anslutningar■ Öka långsamt ljusets kopplingströskel tills ljuset tänds■ Se till att sikten är fri till sensorn■ Kontrollera bevakningsområdet
Ljuset släcks inte ■ Ljusets kopplingströskel för hög	■ Ställ in ljusets kopplingströskel lägre
Sensorn släcker ljuset trots rörelse i bevakningsområdet	■ Felaktigt scenario inställt■ Räckvidden för kort inställd■ Ljusets kopplingströskel för låg
Sensorn släcker inte ljuset tillräckligt snabbt	■ Efterlystid för lång■ Minska efterlystiden
Sensorn tänder inte ljuset trots rörelse och mörker	■ Ljusets kopplingströskel är för lågt vald■ Halvautomatiken aktiv■ Höj ljusets kopplingströskel■ Aktivera helautomatiken eller tänd ljuset med knappen
Sensorn tänder ljuset trots att bevakningsområdet är tomt	■ Rörelser i närliggande rum och våningar■ Ändra räckvidden■ Välj scenario med lägre känslighet
Visar fel temperaturvärde ■ Olika luftskikt	■ Skriv in korrekturvärdet i ETS
