Multisensor Air KNX - Détecteur de mouvements STEINEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements multifonction KNX
Marque	Steinel
Modèle	Multisensor Air KNX
Dimensions (montage encastré)	123 × 123 × 33 mm
Dimensions (montage en saillie)	142 × 142 × 44 mm
Alimentation	Tension bus KNX 21–30 V
Consommation de courant	15 mA
Hauteur d'installation	2 à 12 m
Zone de détection	360°
Portée True Presence	∅ 9 m (hauteur max 4 m)
Portée présence	∅ 15 m
Portée mouvement	∅ 15 m (réglable au cm)
Capteurs intégrés	Présence, luminosité, température, humidité, pression atmosphérique, CO2, COV
Technologie True Presence	Détection des micromouvements vitaux (7,2 GHz)
Réglages	Via logiciel ETS (à partir de version 4.0) et application Smart Remote (Bluetooth)
Temporisation	30 s à 18 h 12 min 15 s, mode IQ
Seuil de déclenchement	0 à 2500 lx
Plage de température	0 °C à +40 °C
Indice de protection	IP 20
Fréquence Bluetooth	2,4 – 2,48 GHz
Puissance d'émission Bluetooth	5 dBm / 3 mW
Entretien	Nettoyer avec un chiffon humide, sans détergent
Garantie fabricant	5 ans

FOIRE AUX QUESTIONS - Multisensor Air KNX STEINEL

Comment installer le détecteur multimoteur Air KNX ?

L'installation doit être effectuée par un professionnel. Coupez l'alimentation électrique avant toute intervention. Pour un montage encastré, vissez le cadre sur la boîte d'encastrement, branchez le connecteur enfichable et placez le détecteur sur le cadre (maintien par aimants). Pour un montage en saillie, utilisez l'adaptateur fourni. Reportez-vous au schéma de raccordement (fig. 4.1).

Quels capteurs sont intégrés dans ce détecteur ?

Le Multisensor Air KNX mesure la présence, la luminosité, la température (0–40 °C), l'humidité relative (0–100 %), la pression atmosphérique (300–1200 hPa), le CO2 (400–10000 ppm) et les composés organiques volatils (COV). Note : True Presence n'est disponible que sur la version True Presence® KNX.

Comment régler la portée de détection ?

La portée se règle via le logiciel ETS. Vous devez indiquer la hauteur d'installation pour un réglage précis. Le détecteur génère une carte de la pièce à la première mise sous tension (2–2,5 min sans mouvement). La sensibilité True Presence est réglable de 1 (faible) à 9 (élevée).

Que faire si la lumière ne s'allume pas ?

Vérifiez d'abord la tension d'alimentation et le seuil de luminosité (augmentez-le progressivement). Assurez-vous que le détecteur a une vue libre sur la zone et que la zone de détection n'est pas obstruée. Si le problème persiste, consultez le chapitre 13 de la notice.

Comment initialiser le détecteur après installation ?

Mettez le détecteur sous tension. Il générera automatiquement un schéma de la pièce pendant 2 à 2,5 minutes (aucun mouvement dans la pièce). Ensuite, utilisez le logiciel ETS pour définir l'adresse physique et télécharger le programme d'application. La LED blanche indique l'initialisation.

Puis-je utiliser l'application smartphone pour configurer le détecteur ?

Oui, l'application Smart Remote STEINEL (disponible sur l'App Store) permet d'afficher les variables de détection et d'activer le mode de programmation. Une connexion Bluetooth est requise. La LED bleue indique que le Bluetooth est activé.

Que signifient les différentes couleurs de la LED ?

Blanc fixe : initialisation. Éteinte : fonctionnement normal. Bleu : connexion Bluetooth activée. Rouge : erreur. Vert : mode programmation. Orange : application sans paramètre ou mal configurée.

Comment nettoyer le détecteur ?

Utilisez un chiffon humide (eau claire) sans détergent ni produit chimique. Ne plongez pas le détecteur dans l'eau. Aucun entretien particulier n'est nécessaire.

Quelle est la garantie du fabricant ?

Steinel offre une garantie de 5 ans à compter de la date d'achat pour les détecteurs. Elle couvre les défauts de matériel ou de fabrication. Pour faire valoir la garantie, retournez le produit complet avec la preuve d'achat à votre revendeur ou à Steinel France SAS. Voir chapitre 11 de la notice.

Le détecteur nécessite-t-il un étalonnage du capteur CO2 ?

Le détecteur de CO2 possède un auto-étalonnage. Il doit rester sous tension en permanence. Les premières mesures peuvent être imprécises pendant les 7 premiers jours. Exposez le détecteur à l'air frais au moins 1 heure par jour pour un bon fonctionnement.

MODE D'EMPLOI Multisensor Air KNX STEINEL

FR .... 20 Suivre les instructions ci-après !

NL .... 27 Tekstpassage in acht nemen!

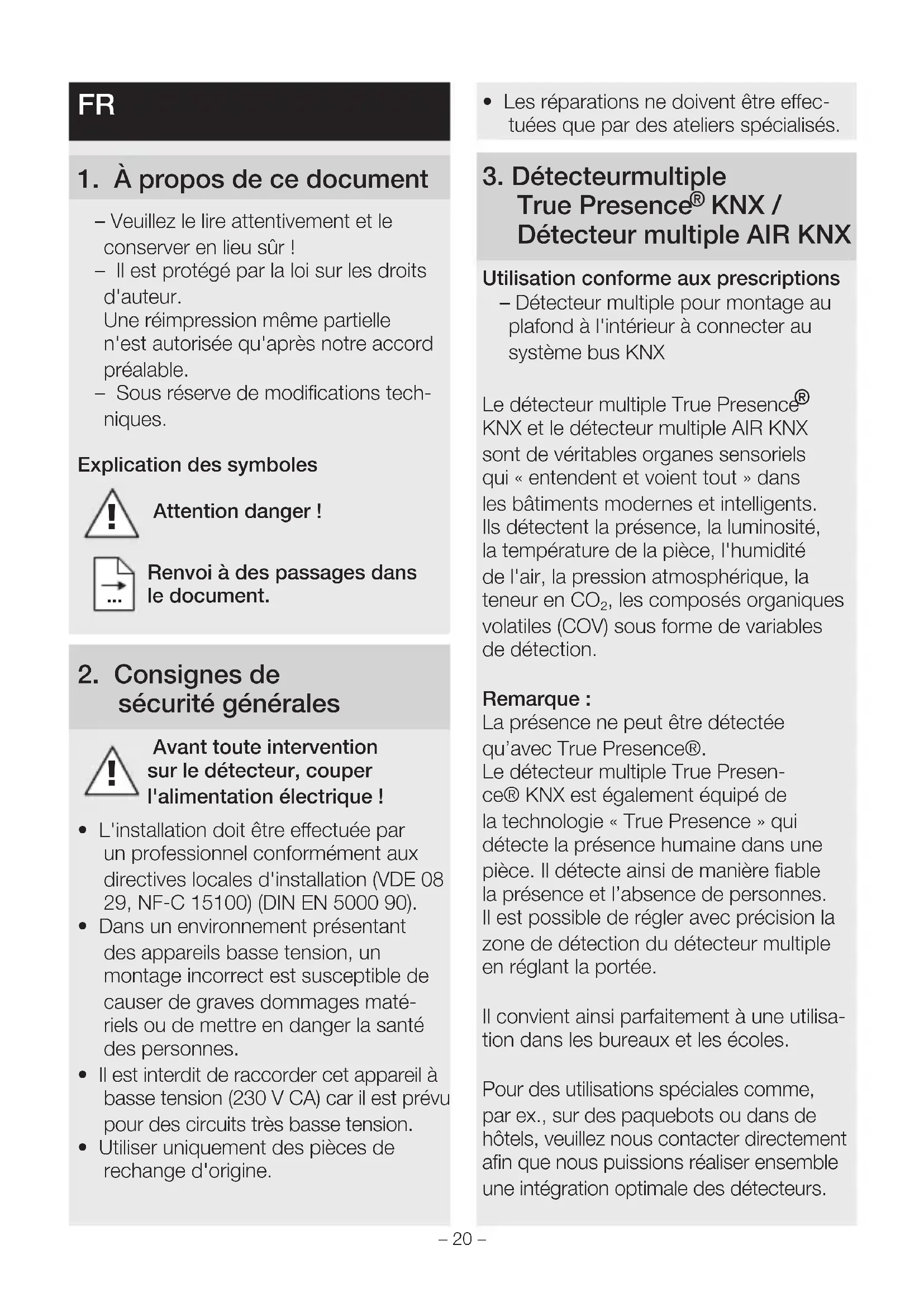

1. À propos de ce document

• Veuillez le lire attentivement et le conserver en lieu sûr !
• Il est protégé par la loi sur les droits d'auteur.

Une réimpression même partielle n'est autorisée qu'après notre accord préalable.

- Sous réserve de modifications techniques.

Explication des symboles

Attention danger!

Renvoi à des passages dans le document.

2. Consignes de sécurité générales

Avant toute intervention sur le détecteur, couper l'alimentation électrique !

• L'installation doit être effectuée par un professionnel conformément aux directives locales d'installation (VDE 08 29, NF-C 15100) (DIN EN 5000 90).
• Dans un environnement présentant des appareils basse tension, un montage incorrect est susceptible de causer de graves dommages matériels ou de mettre en danger la santé des personnes.
• Il est interdit de raccorder cet appareil à basse tension (230 V CA) car il est prévu pour des circuits très basse tension.
• Utiliser uniquement des pièces de rechange d'origine.

- Les réparations ne doivent être effectuées que par des ateliers spécialisés.

3. Détecteur multiple True Presence® KNX / Détecteur multiple AIR KNX

Utilisation conforme aux prescriptions

- Détecteur multiple pour montage au plafond à l'intérieur à connecter au système bus KNX

Le détecteur multiple True Presence ^® KNX et le détecteur multiple AIR KNX sont de véritables organes sensoriels qui « entendent et voient tout » dans les bâtiments modernes et intelligents. Ils détectent la présence, la luminosité, la température de la pièce, l'humidité de l'air, la pression atmosphérique, la teneur en CO _2 , les composés organiques volatiles (COV) sous forme de variables de détection.

Remarque :

La présence ne peut être détectée qu'avec True Presence®.

Le détecteur multiple True Presence® KNX est également équipé de la technologie « True Presence » qui détecte la présence humaine dans une pièce. Il détecte ainsi de manière fiable la présence et l'absence de personnes. Il est possible de régler avec précision la zone de détection du détecteur multiple en réglant la portée.

Il convient ainsi parfaitement à une utilisation dans les bureaux et les écoles.

Pour des utilisations spéciales comme, par ex., sur des paquebots ou dans de hôtels, veuillez nous contacter directement afin que nous puissions réaliser ensemble une intégration optimale des détecteurs.

Tous les réglages de fonctionnement peuvent être également effectués par le biais du logiciel Engineering Tool Software (ETS) à partir de la version ETS4.0.

L'application Smart Remote affiche les variables de détection et permet d'activer le mode de programmation.

Vue d'ensemble de l'appareil en cas de montage encastré (fig. 3.1)

• Détecteur
• Cadre

Vue d'ensemble de l'appareil en cas de montage en saillie (fig. 3.2)

• Détecteur
• Cadre
• Adaptateur en saillie

Dimensions du produit avec montage encastré (fig. 3.3)

Dimensions du produit avec montage en saillie (fig. 3.4)

Zone de détection (fig. 3.5)

Remarque :

Le détecteur de CO2 utilisé dans le détecteur multiple a une fonction d'auto-étalonnage. Le détecteur multiple doit être en permanence raccordé à la tension afin que la fonction d'auto-étalonnage puisse fonctionner correctement et pour que le détecteur de CO2 mesure correctement les valeurs. De plus, il peut y avoir des divergences plus importantes au niveau des valeurs mesurées dans les sept jours qui suivent la mise sous tension. Le détecteur doit, en outre, être exposé au moins une heure par jour à l'air frais.

4. Installation

Schéma de raccordement (fig. 4.1)

FR

5. Montage

• Contrôler l'absence de dommages sur toutes les pièces.
• Ne pas mettre le produit en service en cas de dommage.
• Choisir l'emplacement de montage approprié en tenant compte de la portée et de la détection de la présence.
• Couper l'alimentation électrique (fig. 4.1)

Étapes du montage encastré

• Visser le cadre sur la boîte d'encastrement (fig. 5.1)
• Brancher le connecteur enfichable (fig. 5.2)
• Placer le détecteur sur le cadre (fig. 5.3)

- Des aimants maintiennent le détecteur en place sur le cadre.

Étapes du montage en saillie

• Percer les trous et visser l'adaptateur en saillie (fig. 5.4)
• Briser la languette de montage dans le cas d'un montage avec un câble visible (fig. 5.4)
• Visser le cadre sur l'adaptateur en saillie (fig. 5.5)
• Brancher le connecteur enfichable (fig. 5.6)
• Placer le détecteur sur le cadre (fig. 5.7)
• Des aimants maintiennent le détecteur en place sur le cadre.

Remarque :

Il est nécessaire d'indiquer la hauteur d'installation dans le logiciel ETS pour régler la portée.

Remarque :

Le montage en saillie influe sur les variables de détection calculées. C'est pourquoi des facteurs de correction agissant via l'activation du type de montage « En saillie » dans le logiciel ETS sont implémentés dans le logiciel.

6. Fonctions et réglages

Réglages effectués en usine

- Voir la description de l'application KNX

Mise en service

Le détecteur de présence génère un schéma de la pièce à la première mise en service. Pour cela, il ne doit pas y avoir de mouvement dans la pièce pendant 2 à 2,5 minutes.

Remarque :

Un schéma de la pièce est également généré lorsque la portée ou la hauteur d'installation change.

Il est possible de régler la sensibilité du détecteur multiple True Presence® de 1 (= faible) à 9 (= élevée) au moyen du logiciel ETS.

L'activation des différentes fonctions est sélectionnée par le biais de la fenêtre paramètres « Réglages généraux » au moyen du logiciel Engineering Tool Software (ETS).

Remarque :

Vous trouverez la description de l'application à l'adresse www.knx.stinel.de

1. Établir l'adresse physique et le programme d'application avec l'ETS.
2. Transmettre l'adresse physique et le programme d'application au détecteur multiple de présence. Appuyer sur le bouton de programmation A (fig. 4.1).

Il faut télécharger l'application Smart Remote STEINEL de l'AppStore pour pouvoir visualiser et activer le mode de programmation du détecteur multiple True Presence®. Un smartphone ou une tablette compatible Bluetooth est nécessaire.

Android

Initialisation : la LED est allumée en blanc Fonctionnement normal : la LED est éteinte

La connexion via Bluetooth est activée : la LED est allumée en bleu

Erreur : la LED est allumée en rouge

Mode programmation : la LED est allumée en vert

Application sans paramètre ou mal paramétrée : la LED s'allume en orange

7. Accessoires

Adaptateur en saillie (EAN : 4007841 063870)

8. Maintenance / Entretien

Le produit ne nécessite aucun entretien. Si le détecteur multiple se salit, on le nettoiera avec un chiffon humide (ne pas utiliser de détergent).

9. Recyclage

Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.

Ne jetez pas les appareils électriques avec les ordures ménagères !

Uniquement pour les pays de l'UE : conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.

10. Conformité

Le soussigné, STEINEL GmbH, déclare que l'équipement radioélectrique du type True Presence® Multisensor KNX / Multisensor AIR KNX est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante:

www.steinel.de

11. Garantie du fabricant

Garantie du fabricant de la société STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Alle-magne

Tous les produits STEINEL satisfont aux exigences de qualité les plus strictes.

C'est pourquoi, en tant que fabricant, nous vous accordons, en tant que client, une garantie conforme aux conditions suivantes :

La garantie couvre l'absence de défauts dont il est prouvé qu'ils résultent d'un défaut de matériel ou de fabrication et qui nous sont signalés immédiatement après leur constatation et pendant la période de garantie. La garantie s'applique à tous les produits STEINEL Professional achetés et utilisés en France.

Nos prestations de garantie pour les consommateurs

Les dispositions suivantes sont valables pour les consommateurs. Un consommateur est toute personne physique qui, au moment de la conclusion de l'achat, n'agit ni dans l'exercice d'une activité commerciale ni dans celui d'une activité professionnelle indépendante.

Vous avez le choix entre une réparation gratuite, un remplacement gratuit (le cas échéant par un modèle de remplacement de même valeur ou de valeur supérieure) ou l'établissement d'un avoir.

La période de garantie pour le produit STEINEL. Professional acheté est pour les détecteurs, les projecteurs ainsi que pour les luminaires d'intérieur et d'extérieur 5 ans dans chaque cas, à compter de la date d'achat du produit.

Nous prenons en charge les frais de transport, mais pas les risques de transport du retour de la marchandise.

Nos prestations de garantie pour les entrepreneurs

Les dispositions suivantes sont valables pour les entrepreneurs. Un entrepreneur est une personne physique ou morale ou une société de personnes ayant la capacité juridique qui, lors de la conclusion de l'achat, agit dans l'exercice de son activité commerciale ou de son activité professionnelle indépendante.

Nous pouvons choisir d'honorer la garantie en réparant gratuitement les défauts, en remplaçant gratuitement le produit (le cas échéant, par un modèle de remplacement de valeur égale ou supérieure) ou en établissant un avoir correspondant. La période de garantie pour le produit STEINEL. Professional acheté est pour les détecteurs, les projecteurs ainsi que pour les luminaires d'intérieur et d'extérieur 5 ans dans chaque cas, à compter de la date d'achat du produit.

Dans le cadre de la prestation de garantie, nous ne prenons pas en charge les dépenses nécessaires à l'exécution ultérieure de la prestation ni vos frais de démontage du produit défectueux et de montage d'un produit de remplacement.

Droits légaux en cas de défauts et gratuité

Les prestations décrites ici s'appliquent en plus des droits de garantie légaux – y compris les dispositions de protection particulières pour les consommateurs – et ne les limitent pas ou ne les remplacent pas. Le recours à vos droits légaux en cas de défaut est gratuit.

Exceptions à la garantie

Toutes les sources remplaçables sont expressément exclues de cette garantie. Sont, en outre, exclus de la garantie :

- les pièces qui sont soumises à une utilisation normale ou à une usure naturelle ainsi que les défauts de produit STEINEL Professional qui résultent

d'un usage normal ou de toute autre usure naturelle,

– le produit qui n'a pas été utilisé comme prévu ou qui a été utilisé de manière incorrecte ou si les consignes d'utilisation n'ont pas été respectées,
- les ajouts et transformations ou autres modifications du produit réalisés arbitrairement ou les défauts occasionnés par l'utilisation d'accessoires, de pièces rajoutées ou détachées qui ne sont pas des pièces STEINEL d'origine,
– la maintenance et l'entretien des produits qui n'ont pas eu lieu conformément au mode d'emploi,
– le montage et l'installation qui n'ont pas été réalisés conformément aux directives d'installation de STEINEL,
- les dommages ou les pertes survenus durant le transport.

Application du droit allemand

Le droit applicable est le droit allemand à l'exclusion de l'accord des Nations Unies sur les contrats touchant à la vente internationale de marchandises (CISG).

Réclamation

Si vous souhaitez bénéficier de la présente garantie, veuillez envoyer votre produit complet accompagné de la preuve d'achat originale qui doit comprendre la date de l'achat et la désignation du produit à votre revendeur ou directement à STEINEL France SAS - service des réclamations -, 29 rue des Marlières, FR-59710 AVELIN (CH: PUAG AG, Obe-rebenestrasse 51, CH-5620 Bremgarten). C'est pourquoi nous vous conseillons de conserver soigneusement votre preuve d'achat jusqu'à l'expiration de la période de garantie.

1. Caractéristiques techniques

Dimensions(l x H x P en mm)	encastré : 123 × 123 × 33en saillie : 142 × 142 × 44
Consommation de courant	détecteur multiple True Presence®KNX :40 mAdétecteur multiple AIR KNX : 15 mA
Tension d'alimentation	tension bus KNX 21 – 30 V
Hauteur d'installation 2 – 12 m
Zones de détection 360°
Portée ∅ 9 m True Presence	®(hauteur d'installation de 4 m maxi)Présence : ∅ 15 mMouvement : ∅ 15 m(réglage possible au centimètre près)
Valeurs de détection True Presence	®(uniquement détecteur multiple True Presence®KNX)Mesure de la luminositétempérature : 0 – 40 °Cpression d'air : 300 – 1.200 hPahumidité de l'air relative : 0 – 100 %COV : 0 – 60.000 ppbCO2: 400 – 10.000 ppm
Sorties du détecteur multiple True Presen-ce®KNX	4× sorties de lumière (MARCHE / ARRÊT, valeur de variation, scénario)valeur de variation avec rétroéclairage2× maintien d'un éclairage constant avec balisageChauffage, ventilation, climatisation (CVC), présence, CO2, composésorganiques volatiles (COV), température, humidité de l'air relative,point de rosée, porte logique, antiprésence, pression atmosphérique,confort
Temporisation	30 secondes jusqu'à 18:12:15 heures (hh:mm:ss), mode IQ
Sorties du détecteur multiple AIR KNX	Chauffage, ventilation, climatisation (CVC), composés organiquesvolatiles (COV), température, humidité de l'air relative, point de rosée,porte logique, pression atmosphérique, confort, CO2
Réglage du seuil de déclenchement	0 – 2.500 lx
Plage de température	de 0 °C à +40 °C
Indice de protection	IP 20
FréquenceTrue Presence®	7,2 GHz (réagit aux micromouvements provenant des fonctionsvitales humaines)
Puissance d'émissionUWB	≤ -41 dBm / MHz
Fréquence Bluetooth	2,4 – 2,48 GHz
Puissance d'émissionBluetooth	5 dBm / 3 mW

13. Dysfonctionnements

Problèmes Causes Solutions

La lumière ne s'allume pas	■ Pas de tension d'alimentation■ La valeur du seuil de commutation de la luminosité réglée est trop faible■ Pas de détection de mouvement	■ Vérifier la tension d'alimentation■ Augmenter lentement la valeur du seuil de commutation de la luminosité jusqu'à ce que la lumière s'allume■ Assurer une vue libre sur le détecteur■ Vérifier la zone de détection
La lumière ne s'éteint pas	■ La valeur du seuil de commutation de la luminosité réglée est trop élevée	■ Diminuer la valeur du seuil de commutation de la luminosité
Le détecteur s'éteint malgré une présence	■ Mauvais scénario réglé■ La portée réglée n'est pas suffisante■ La valeur du seuil de commutation de la luminosité est trop faible	■ Sélectionner le scénario avec True Presence®■ Modifier la portée■ Modifier la valeur du seuil de commutation de la luminosité
Le détecteur s'éteint trop tard	■ Temporisation trop longue	■ Réduire la temporisation
Le détecteur ne s'allume pas malgré obscurité et présence	■ La valeur du seuil de commutation de la luminosité sélectionnée est trop faible■ Mode semi-automatique activé	■ Augmenter la valeur du seuil de commutation de la luminosité■ Activer le mode entièrement automatique ou allumer la lumière en appuyant sur le bouton-poussoir
Le détecteur s'allume malgré l'absence de personnes	■ Mouvement dans les pièces et aux étages voisins	■ Modifier la portée■ Sélectionner un scénario moins sensible
Une température erronée s'affiche	■ Différentes couches d'air	■ Saisir la valeur de correction dans ETS
