MANUAL DE USUARIO Multisensor Air KNX STEINEL

ES .... 41 ¡Obsérvese la información textual!

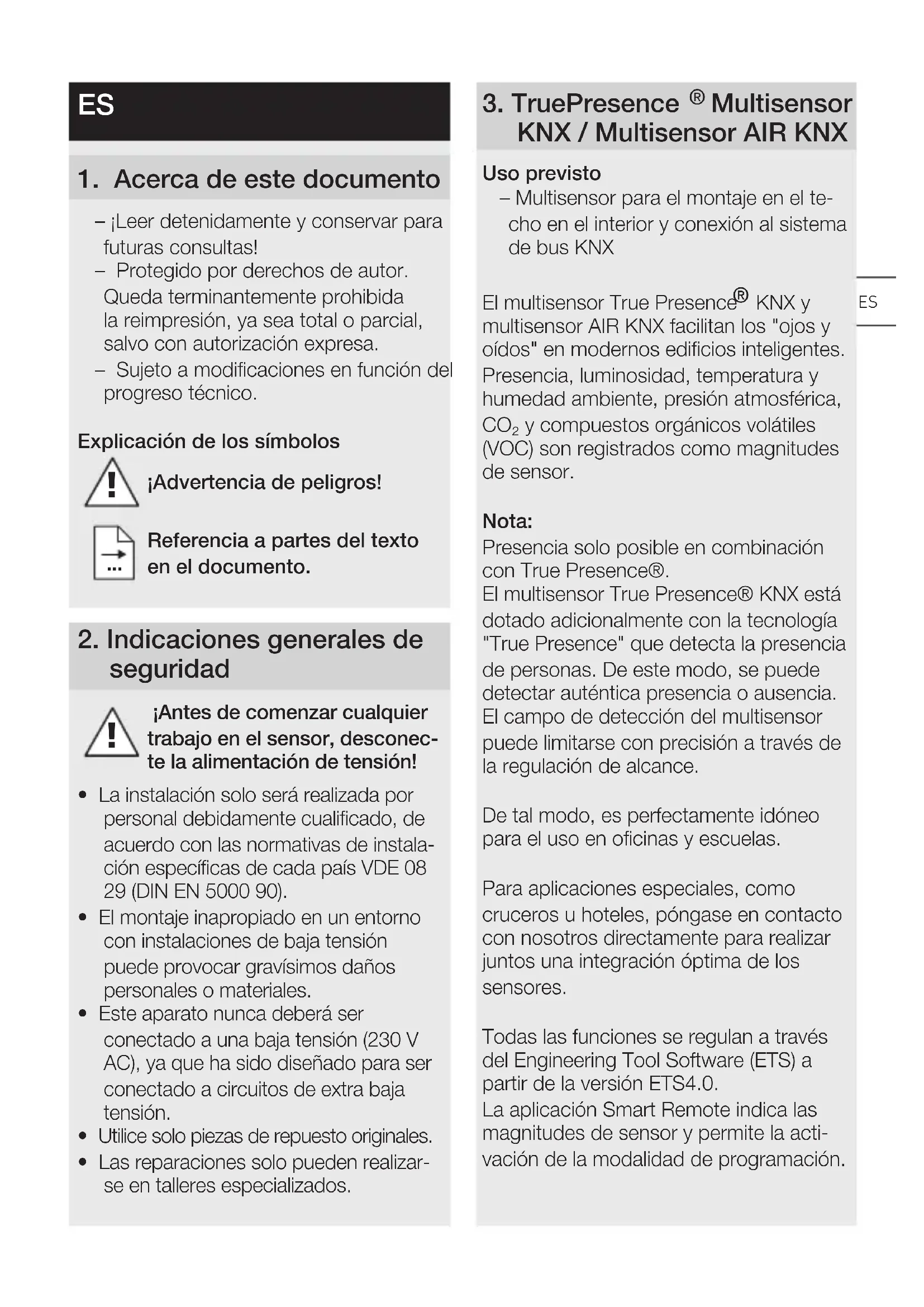

1. Acerca de este documento

• ¡Leer detenidamente y conservar para futuras consultas!
• Protegido por derechos de autor.

Queda terminantemente prohibida la reimpresión, ya sea total o parcial, salvo con autorización expresa.

- Sujeto a modificaciones en función del progreso técnico.

Explicación de los símbolos

¡Advertencia de peligros!

Referencia a partes del texto en el documento.

2. Indicaciones generales de seguridad

¡Antes de comenzar cualquier trabajo en el sensor, desconecte la alimentación de tensión!

• La instalación solo será realizada por personal debidamente cualificado, de acuerdo con las normativas de instalación específicas de cada país VDE 08 29 (DIN EN 5000 90).
• El montaje inapropiado en un entorno con instalaciones de baja tensión puede provocar gravísimos daños personales o materiales.
• Este aparato nunca deberá ser conectado a una baja tensión (230 V AC), ya que ha sido diseñado para ser conectado a circuitos de extra baja tensión.
• Utilice solo piezas de repuesto originales.
• Las reparaciones solo pueden realizar-se en talleres especializados.

3. TruePresence ^® Multisensor KNX / Multisensor AIR KNX

Uso previsto

- Multisensor para el montaje en el techo en el interior y conexión al sistema de bus KNX

El multisensor True Presence ^® KNX y multisensor AIR KNX facilitan los "ojos y oídos" en modernos edificios inteligentes. Presencia, luminosidad, temperatura y humedad ambiente, presión atmosférica, CO _2 y compuestos orgánicos volátiles (VOC) son registrados como magnitudes de sensor.

Nota:

Presencia solo posible en combinación con True Presence®.

El multisensor True Presence® KNX está dotado adicionalmente con la tecnología "True Presence" que detecta la presencia de personas. De este modo, se puede detectar auténtica presencia o ausencia. El campo de detección del multisensor puede limitarse con precisión a través de la regulación de alcance.

De tal modo, es perfectamente idóneo para el uso en oficinas y escuelas.

Para aplicaciones especiales, como cruceros u hoteles, póngase en contacto con nosotros directamente para realizar juntos una integración óptima de los sensores.

Todas las funciones se regulan a través del Engineering Tool Software (ETS) a partir de la versión ETS4.0.

La aplicación Smart Remote indica las magnitudes de sensor y permite la activación de la modalidad de programación.

Visión general equipos de montaje empotrado (fig. 3.1)

• Sensor
• Marco

Visión general equipo de montaje de superficie (fig 3.2)

• Sensor
• Marco
• adaptador de superficie

Dimensiones de producto montaje empo-trado (fig. 3.3)

Dimensiones de producto montaje de superficie (fig. 3.4)

Campo de detección (fig. 3.5)

Nota:

El sensor de CO2 utilizado en el multisensor cuenta con una función de autocalibrado. Para que funcione correctamente y para que el sensor de CO2 mida correctamente, el multisensor debe estar permanentemente conectado a la tensión. Además, durante los primeros siete días tras la conexión del suministro de tensión pueden producirse mayores desviaciones en los valores medidos. El sensor también debe estar expuesto al aire fresco durante al menos una hora al día.

4. Instalación

Diagrama de conexiones (fig. 4.1)

5. Montaje

• Comprobar que todos los componentes se encuentren en perfecto estado.

• No se pongan en servicio en caso de estar deteriorados.

• Elegir un lugar de montaje adecuado teniendo en cuenta el alcance y la detección de presencias.

• Apagar el suministro eléctrico (fig. 4.1)

Pasos de montaje empotrado

- Atornillar el marco en la toma de instalación (fig. 5.1)

- Conectar el enchufe (fig. 5.2)

- Colocar el sensor sobre el marco (fig. 5.3)

- El sensor se adhiere al marco por magnetismo.

Pasos de montaje de superficie

- Hacer los agujeros y atornillar el adaptador de superficie (fig. 5.4)

- Para el montaje con cable expuesto, romper la lengüeta de montaje (fig. 5.4)

- Atornillar el marco en el adaptador de superficie (fig. 5.5)

- Conectar el enchufe (fig. 5.6)

- Colocar el sensor sobre el marco (fig. 5.7)

- El sensor se adhiere al marco por magnetismo.

Observación:

Para la regulación del alcance se requiere la indicación de la altura de montaje vía ETS.

Observación:

El montaje de superficie influye en las magnitudes de sensor detectadas. Por eso, se han implementado factores de corrección en el software que inciden en el ETS activando el tipo de montaje "de superficie".

6. Función y configuración

Configuración de fábrica

- Véase descripción de la aplicación KNX.

Puesta en servicio

A la primera puesta en funcionamiento, el detector de presencia crea una reproducción del interior. Para tal efecto, el interior deberá permanecer sin movimiento alguno durante 2 a 2,5 minutos.

Observación:

Cambiando el alcance o la altura de montaje, se crea también una reproducción del interior.

La sensitividad del multisensor True Presence® puede ajustarse vía ETS de 1 (=baja) a 9 (=alta).

La ventana de parámetros “Ajustes generales” del ETS permite configurar el uso (activación) de estas funciones.

Observación:

La descripción de aplicaciones se puede encontrar en www.knx.steinel.de.

1. Asignar una dirección física y crear un programa de aplicación en el ETS.
2. Cargar la dirección física y el programa de aplicación en el multisensor. Pulsar la tecla de programación A (fig. 4.1) cuando esto se requiera.

App Smart Remote

Para leer y activar la modalidad de programación del multisensor True Presence® mediante smartphone o tablet, ha de bajarse la aplicación Smart Remote de STEINEL de su AppStore. Se requiere un smartphone o tablet aptos para Bluetooth.

Android

Inicialización: LED de color blanco

Operación normal: LED apagado

Conexión Bluetooth activa: LED de color azul

Error: LED de color rojo

Modalidad de programación: LED de color verde

Aplicación no parametrada o errónea: LED naranja encendido

7. Accesorios

Adaptador de superficie

(EAN: 4007841 063870)

8. Mantenimiento / cuidado

El producto está exento de mantenimiento.

Un multisensor sucio puede limpiarse con un paño húmedo (sin detergente).

9. Eliminación

Los aparatos eléctricos, accesorios y embalajes han de someterse a un reciclaje respetuoso con el medio ambiente.

¡No deseche los aparatos eléctricos a la basura doméstica!

Solo para países de la UE

Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su transposición al derecho nacional, los aparatos eléctricos fuera de uso han de ser recogidos por separado y sometidos a un reciclaj respetuoso con el medio ambiente.

10. Conformidad

Por la presente, STEINEL GmbH declara que el tipo de equipo radioeléctrico True Presence® Multisensor KNX / Multisensor AIR KNX es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.steinel.de

11. Garantía de fabricante

Garantía de fabricante STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Alemania

A usted, el comprador, le asisten ciertos derechos legales frente al vendedor. En la medida en que estos derechos existan

en su país, ellos no se verán acortados ni limitados por nuestro Certificado de garantía. Le ofrecemos 5 años de garantía sobre el estado y el funcionamiento impecables de su producto STEINEL Professional con técnica de sensores.

Garantizamos que este producto carece de defectos derivados del material, la fabricación o construcción. Garantizamos la plena funcionalidad de todos los cables y piezas electrónicas, así como la ausencia de defectos en cualquier material empleado o en su superficie.

Reclamación:

Si usted desea reclamar su producto, envíelo, por favor, todo completo y a porte pagado junto con el tíquet de compra original que deberá indicar la fecha de compra y la denominación del producto a su vendedor o directamente a nuestra dirección, SAET-94 S.L. - C/Trepadella, n° 10, Pol. Ind. Castellbisbal Sud, E-08755 Castellbisbal (Barcelona). Recomendamos, por eso, guardar bien el tíquet de compra hasta que haya expirado el período de garantía. STEINEL no responderá por gastos o riesgos de transporte con motivo del envío.

Información para hacer constar un caso de garantía la obtendrá a través de nuestra página web

www.steinel-professional.de/garantie

Para cualquier caso de garantía o duda referente a su producto, nos puede llamar al número del Servicio Técnico [phone].

1. Datos técnicos

Dimensiones(anch. × alt. × prof. en mm)	empotrado (UP): 123 × 123 × 33de superficie (AP): 142 × 142 × 44
Consumo de corriente True	Presence® Multisensor KNX: 40 mAMultisensor AIR KNX: 15 mA
Tensión de alimentación Tensión de bus KNX 21 – 30 V
Altura de montaje 2 – 12 m
Campo de detección 360°
Alcance ∅ 9 m True Presence	® (hasta altura de montaje máx. 4 m)Presencia ∅ 15 mMovimiento ∅ 15 m(ajustable con precisión centimétrica)
Valores de sensor True Presence	® (solo True Presence® Multisensor KNX)FotometríaTemperatura: 0 – 40 °CPresión de aire: 300 – 1.200 hPaHumedad relativa: 0 – 100 %VOC: 0 – 10.000 ppbCO2: 400 – 10.000 ppm
Salidas True Presence®Multisensor KNX	4× salida de luz (ON / OFF, graduación, escenario)Nivel de graduación con luz de efecto2× regulación de luz constante con luz de cortesíaCEA, presencia, CO2, VOC, temperatura, humedad relativa,punto de rocío, puerta lógica, antipresencia,presión atmosférica, comodidad
Temporización	30 segundos hasta 18:12:15 horas (hh:mm:ss), modo CI
SalidasMultisensor AIR KNX	CEA, VOC, temperatura, humedad relativa, punto de rocío,puerta lógica, presión atmosférica, comodidad, CO2
Regulación crepuscular	0 – 2.500 lux
Campo de temperatura	0 °C hasta +40 °C
Índice de protección	IP 20
Frecuencia True Presence®	7,2 GHz(reacciona ante micromovimientos de la funciones vitales)
Potencia de emisión UWB	≤ -41 dBm / MHz
Frecuencia Bluetooth 2,4 – 2,48 GHz
Potencia de emisiónBluetooth	5 dBm / 3 mW

13. Fallos de funcionamiento

Fallo Causa Remedio

La luz no se enciende ■ No hay tensión de alimentación■ Umbral de conexión por luminosidad demasiado bajo■ No se detecta movimiento	■ Comprobar la tensión de alimentación■ Aumentar el valor umbral de conexión paulatinamente hasta que se encienda la luz■ Despejar el campo de detección delante del sensor■ Comprobar el campo de detección
La luz no se apaga ■ Umbral de conexión por luminosidad demasiado alto	■ Bajar el umbral de conexión por luminosidad
El sensor se desconecta incluso en casos de presencia	■ Escenario incorrecto■ Ajuste de alcance demasiado bajo■ Umbral de conexión por luminosidad demasiado bajo	■ Seleccionar escenario con True Presence®■ Modificar alcance■ Reajustar umbral de conexión por luminosidad
El sensor se desconecta demasiado tarde	■ Tiempo de desconexión diferida demasiado largo	■ Reducir el tiempo de desconexión diferida
El sensor no se conecta en casos de presencia a pesar de estar oscuro	■ Selección de umbral de conexión por luminosidad demasiado bajo■ Modo semiautomático activado	■ Subir umbral de conexión por luminosidad■ Activar modo completamente automático o encender la luz vía pulsador
El sensor se conecta incluso en casos de ausencia	■ Movimiento en recintos y pisos contiguos	■ Modificar alcance■ Seleccionar escenario con sensibilidad inferior
Se indica una temperatura incorrecta	■ Diferentes capas de aire	■ Introducir valor de corrección en el ETS
