Monteringstrin for synlig ledningsføring

Elapparater, tilbehør og emballage skal bortskaffes til miljøvenlig genvinding.

Koble fra strømtilførselen før du foretar arbeider på sensoren!

• Installasjon skal kun foretas av kvalifisert elektriker i henhold til nasjonale installasjonsforskrifter VDE 08 29 (DIN EN 5000 90).
• I omgivelser med lavspenningsprodukter kan en ikke fagkyndig montering føre til alvorlige helseskader eller materielle skader.
• Dette apparatet må aldri kobles til lavspenning (230 V AC), da det er konstruert for tilkobling til svakstrømkretser.
• Bruk kun originale reservedeler.
• Reparasjoner skal kun utføres på autoriserte verksteder.

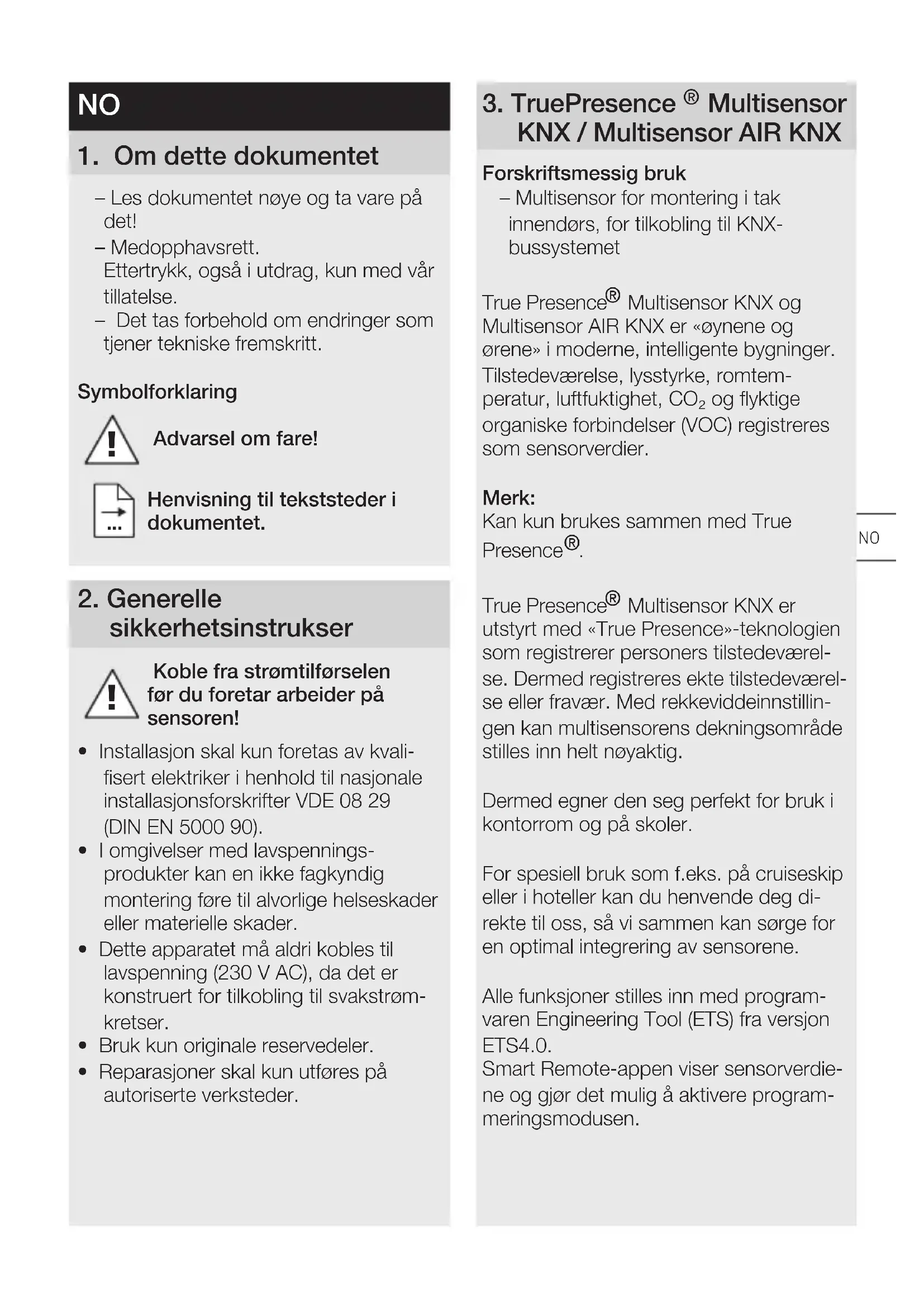

3. TruePresence ^® Multisensor KNX / Multisensor AIR KNX

Forskriftsmessig bruk

- Multisensor for montering i tak innendørs, for tilkobling til KNX-bussystemet

True Presence® Multisensor KNX og Multisensor AIR KNX er «øynene og ørene» i moderne, intelligente bygninger. Tilstedeværelse, lysstyrke, romtemperatur, luftfuktighet, CO₂ og flyktige organiske forbindelser (VOC) registreres som sensorverdier.

Merk:

Kan kun brukes sammen med True Presence®.

True Presence® Multisensor KNX er utstyrt med «True Presence»-teknologien som registrerer personers tilstedeværelse. Dermed registreres ekte tilstedeværelse eller fravær. Med rekkeviddeinnstillingen kan multisensorens dekningsområde stilles inn helt nøyaktig.

Dermed egner den seg perfekt for bruk i kontorrom og på skoler.

For spesiell bruk som f.eks. på cruiseskip eller i hoteller kan du henvende deg direkte til oss, så vi sammen kan sørge for en optimal integrering av sensorene.

Alle funksjoner stilles inn med program- varen Engineering Tool (ETS) fra versjon ETS4.0.

Smart Remote-appen viser sensorverdiene og gjør det mulig å aktivere programmeringsmodusen.

Apparatoversikt skjult montering (ill. 3.1)

• Sensor
• Ramme

Apparatoversikt åpen montering (ill. 3.2)

• Sensor
• Ramme
  – Utenpåliggende adapter

Produktmål skjult montering (ill. 3.3)

Produktmål åpen ledningsføring (ill. 3.4)

CO2-sensoren som brukes i multisensoren, har en automatisk kalibreringsfunksjon. For at denne skal fungere og CO2-sensoren skal måle korrekt, må multisensoren være permanent koblet til strømforsyningen.

De første syv dagene etter at strømforsyningen er slått på, kan det dessuten oppstå større avvik i måleverdiene. I tillegg må sensoren eksponeres for frisk luft minst én time om dagen.

4. Installasjon

Koblingsskjema (ill. 4.1)

5. Montering

• Kontroller alle komponenter for skader.
• Ikke ta produktet i bruk dersom det er skadet.
• Velg et egnet monteringssted og ta hensyn til rekkevidde og registrering av tilstedeværelse.
• Slå av strømtilførselen (ill. 4.1)

Fremgangsmåte ved montering, skjult montering

• Skru rammen fast på monteringsboksen (ill. 5.1)
  – Koble til pluggforbindelsen (ill. 5.2)
• Sett sensoren på rammen (ill. 5.3)

- Sensoren er magnetisk festet til rammen.

Fremgang ved montering, åpen montering

• Bor hull og skru på den utenpåliggende adapteren (ill. 5.4)
• Ved montering med utenpåliggende kabel må monteringslasken trykkes ut (ill. 5.4)
• Skru rammen fast på den utenpåliggende adapteren (ill. 5.5)
  – Koble til pluggforbindelsen (ill. 5.6)
• Sett sensoren på rammen (ill. 5.7)
• Sensoren er magnetisk festet til rammen.

Merk:

For innstilling av rekkevidden må monteringshøyden legges inn via ETS.

Merk:

Utenpåliggende montering har innvirkning på de fastslåtte sensorverdiene. Derfor er det implementert korrekturfaktorer i programvaren. Disse virker när monteringsmåten «Utenpåliggende» aktiveres i ETS.

6. Funksjon og innstillinger

Fabrikkinnstillinger

- Se KNX applikasjonsbeskrivelse

Igangsetting

Ved første gangs bruk oppretter tilste-deværelsessensoren et bilde av rommet. Da må det ikke være bevegelse i rommet på 2 til 2,5 minutter.

Merk:

Det opprettes et bilde av rommet også dersom rekkevidden eller monteringshøyden forandres.

Følsomheten til True Presence® Multisensor kan stilles inn fra 1 (= lav) til 9 (= høy) via ETS.

Hvilke av disse funksjonene som skal benyttes (aktiveres), stilles inn med ETS i parametervinduet «Generelle innstillinger».

Merk:

1. Oppgi fysisk adresse og opprett applikasjonsprogram i ETS.
2. Last fysisk adresse og applikasjons-program i multisensoren. Trykk på programmeringsknappen A (ill. 4.1) når du oppfordres til dette.

Smart Remote-app

For å lese ut og aktivere programme-ringsmodusen til multisensoren med smarttelefon eller nettbrett må du laste ned STEINEL Smart Remote-appen fra din app-butikk. Du trenger en Bluetooth-aktivert smarttelefon eller nettbrett.

Android

Normal modus: LED av

Bluetooth-forbindelse aktiv: LED lyser blått

Feil: LED lyser rødt

Produktet er vedlikeholdsfritt. Skulle multisensoren bli skitten, kan den rengjøres med en fuktig klut (uten rengjøringsmiddel).

9. Avfallsbehandling

Elektriske apparater, tilbehør og emballasje skal resirkuleres på en miljøvennlig måte.

Ikke kast elektriske apparater i husholdningsavfallet.

Gjelder kun EU-land:

I henhold til gjeldende europeiske retningslinjer for elektrisk og elektro-nisk avfall, og i samsvar med nasjonal lovgivning, skal elektriske apparater som ikke lenger kan benyttes, samles opp atskilt fra annet avfall og gjenvinnes på en miljøvennlig måte.

10. Samsvarserklæring

Hermed erklærer STEINEL GmbH at det trådløse anlegget av type True Presence Multisensor KNX / Multisensor AIR KNX oppfyller kravene i direktiv 2014/53/EU. Du finner EU-samsvarserklæringen i sin helhet på følgende internettadresse: www.steinel.de

11. Produsentgaranti

Produsentgaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland Som kjøper har du eventuelt lovfestede mangel- eller garantirettigheter overfor selger. I den grad disse rettighetene finnes i ditt land, verken innskrenkes eller forkortes de på grunn av vår garantierklæring. Vi gir deg fem års garanti på at ditt sensor-produkt fra STEINEL Professional er uten mangler og fungerer som det skal. Vi garanterer at dette produktet ikke har material-, produksjons- eller konstruk sjonsfeil. Vi garanterer at alle elektroniske deler og kabler fungerer, og at alle materialer og overflater er uten mangler.

Garantikrav:

Dersom du ønsker å reklamere på produktet, må du pakke det godt inn, frankere det og sende hele produktet i retur sammen med original kjøpskvittering som viser kjøpsdato og produktnavn.

Produktet sendes til forhandler eller direkte til oss: Vilan AS – Olaf Helsets vei 5, 0694 Oslo, Norge. Vi anbefaler deg derfor å ta godt vare på kjøpskvitteringen til garantiperioden er utløpt. STEINEL tar ikke ansvar for transportkostnader eller risiko i sammenheng med retursendingen. Informasjon om hvordan du gjør garantik-rav gjeldende finner du på hjemmesiden vår, www.vilan.no

Ta gjerne kontakt med oss om du har garantikrav eller spørsmål angående produktet ditt.

1. Tekniske spesifikasjoner

Mål (h × b × d i mm) Skjult: 123 × 123 × 33Åpent: 142 × 142 × 44
Strømopptak True Presence® Multisensor KNX: 40 mAMultisensor AIR KNX: 15 mA
Forsyningsspenning KNX-busspenning 21 – 30 V
Monteringshøyde 2 – 12 m
Dekningsområde 360°
Rekkevidde ∅ 9 m True Presence® (inntil maks. 4 m monteringshøyde)∅ 15 m tilstedeværelse∅ 15 m bevegelse(kan stilles inn nøyaktig på cm)
Sensorverdier True Presence® (kun True Presence® Multisensor KNX)LysmålingTemperatur: 0 – 40 °CLufttrykk: 300 – 1.200 hPaRelativ luftfuktighet: 0 – 100 %VOC: 0 – 60.000 ppbCO2: 400 – 10.000 ppm
Utganger True Presence®Multisensor KNX	4× lysutganger (ON / OFF, dimmeverdi, scene)dimmeverdi med effektlys2× konstantlysregulering med grunnbelysningHVAC, tilstedeværelse, CO2, VOC, temperatur, relativ luftfuktighet, duggpunkt, logisk port, anti-tilstedeværelse, lufttrykk, behagelighet
Tidsinnstilling 30 sekunder til 18.12.15 timer (hh.mm.ss), IQ-modus
UtgangerMultisensor AIR KNX	HVAC, VOC, temperatur, relativ luftfuktighet, duggpunkt, logisk port, lufttrykk, behagelighet, CO2
Skumringsinnstilling	0 – 2.500 lux
Temperaturområde	0 °C til +40 °C
Kapslingsgrad	IP 20
Frekvens True Presence®	7,2 GHz (reagerer på mikrobevegelser fra vitalfunksjonene)
Sendeeffekt UBB ≤ -41 dBm / MHz
Frekvens Bluetooth	2,4 – 2,48 GHz
Sendeeffekt Bluetooth	5 dBm / 3 mW

13. Driftsfeil

Feil Årsak Tiltak

Lyset tennes ikke■ ingen tilførselsspenning■ lysstyrke-koblingsnivået er stilt for lavt inn■ ingen bevegelsesregistrering	■ kontroller tilførselsspenningen■ øk lysstyrke-koblingsverdien sakte til lyset tennes■ sørg for uhindret sikt til sensoren■ kontroller dekningsområdet
Lyset slukkes ikke■ lysstyrke-koblingsnivået er for høyt	■ reduser lysstyrke-koblingsnivået
Sensoren slås av på tross av tilstedeværelse	■ det er stilt inn feil sceneri■ det er stilt inn for liten rekkevidde■ lysstyrke-koblingsnivået er for lavt
Sensoren slår seg av for sent	■ for lang aktiveringstid■ reduser aktiveringstiden
Sensoren slås ikke på når personer er tilstede selv om det er mørkt	■ det er valgt for lavt lysstyrke-koblingsnivå■ halvautomatisk modus aktiv■ øk lysstyrke-koblingsverdien■ aktiver helautomatisk modus eller tenn lys med tasten
Sensoren slås på selv om ingen er til stede	■ bevegelse i rom ved siden av og i etasjer over/under■ endre rekkevidden■ velg sceneri med lavere følsomhet
Det vises feil temperaturverdi	■ forskjellige luftlag■ før inn korrekturverdiene i ETS

GR
