MANUAL DE UTILIZADOR Multisensor Air KNX STEINEL

PT .... 47 Siga as instruções escritas

SE .... 54 Följ den skriftliga montageinstruktionen.

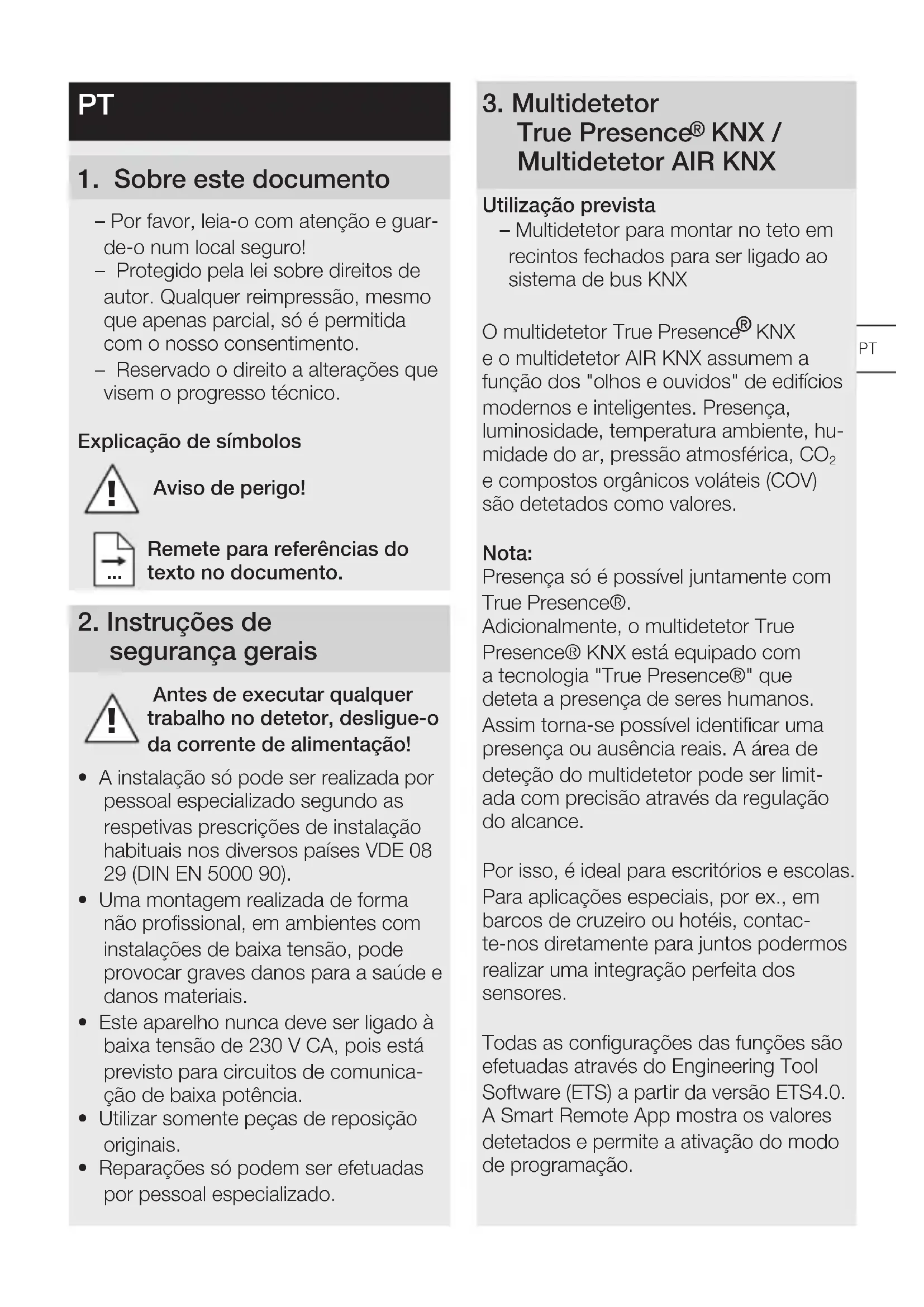

• Por favor, leia-o com atenção e guar-de-o num local seguro!
• Protegido pela lei sobre direitos de autor. Qualquer reimpressão, mesmo que apenas parcial, só é permitida com o nosso consentimento.
• Reservado o direito a alterações que visem o progresso técnico.

Explicação de símbolos

Aviso de perigo!

Remete para referências do texto no documento.

2. Instruções de segurança gerais

Antes de executar qualquer trabalho no detetor, desligue-o da corrente de alimentação!

• A instalação só pode ser realizada por pessoal especializado segundo as respetivas prescrições de instalação habituais nos diversos países VDE 08 29 (DIN EN 5000 90).
• Uma montagem realizada de forma não profissional, em ambientes com instalações de baixa tensão, pode provocar graves danos para a saúde e danos materiais.
• Este aparelho nunca deve ser ligado à baixa tensão de 230 V CA, pois está previsto para circuitos de comunicação de baixa potência.
• Utilizar somente peças de reposição originais.
• Reparações só podem ser efetuadas por pessoal especializado.

3. Multidetetor True Presence® KNX / Multidetetor AIR KNX

Utilização prevista

- Multidetetor para montar no teto em recintos fechados para ser ligado ao sistema de bus KNX

O multidetetor True Presence® KNX e o multidetetor AIR KNX assumem a função dos "olhos e ouvidos" de edifícios modernos e inteligentes. Presença, luminosidade, temperatura ambiente, humidade do ar, pressão atmosférica, CO₂ e compostos orgânicos voláteis (COV) são detetados como valores.

Nota:

Presença só é possível juntamente com True Presence®.

Adicionalmente, o multidetetor True Presence® KNX está equipado com a tecnologia "True Presence®" que deteta a presença de seres humanos.

Assim torna-se possível identificar uma presença ou ausência reais. A área de detecção do multidetetor pode ser limitada com precisão através da regulação do alcance.

Por isso, é ideal para escritórios e escolas. Para aplicações especiais, por ex., em barcos de cruzeiro ou hotéis, contacte-nos diretamente para juntos podermos realizar uma integração perfeita dos sensores.

Todas as configurações das funções são efetuadas através do Engineering Tool Software (ETS) a partir da versão ETS4.0. A Smart Remote App mostra os valores detetados e permite a ativação do modo de programação.

Vista geral do aparelho para a montagem embutida (fig. 3.1)

• Detetor
• Espelho

Vista geral do aparelho para a montagem de superfície (fig. 3.2)

• Detetor
• Espelho
• Adaptador para a montagem de superfície

Dimensões do produto para a montagem embutida (fig. 3.3)

Dimensões do produto para a montagem de superfície (fig. 3.4)

Área de deteção (fig. 3.5)

Nota:

O detetor de CO2 usado no multidetetor dispõe de uma função de calibração automática. Para que esta funcione corretamente e o detetor de CO2 efetue medições fiáveis, o multidetetor terá de estar sempre ligado à corrente.

Além disso, nos primeiros sete dias após a ativação da alimentação de tensão poderão ocorrer desvios mais acentuados dos valores medidos. Da mesma forma, é necessário expor o detetor diariamente ao ar livre.

4. Instalação

Esquema de ligação (fig. 4.1)

5. Montagem

• Verifique todos os componentes para detetar eventuais danos.

• Se detetar qualquer dano, não coloque o produto em funcionamento.

• Escolha um local de montagem adequado, tendo em conta o alcance e a deteção de presença.

• Desligue a fonte de alimentação elétrica (fig. 4.1)

Passos para a montagem embutida

• Aparafuse o espelho na caixa de montagem (fig. 5.1)
  – Ligue o conector (fig. 5.2)
• Aplique o detetor no espelho (fig. 5.3)

- O detetor é mantido no espelho por força magnética.

Passos para a montagem de superfície

• Faça os furos e aparafuse o adaptador para a montagem de superfície (fig. 5.4)
• No caso da montagem com um cabo descoberto, parta a lingueta de montagem (fig. 5.4)
• Aparafuse o espelho no adaptador para a montagem de superfície (fig. 5.5)
  – Ligue o conector (fig. 5.6)
  – Aplique o detetor no espelho (fig. 5.7)

- O detetor é mantido no espelho por força magnética.

Nota:

Para a regulação do alcance é necessário introduzir a altura de montagem através do software ETS.

Nota:

A montagem de superfície tem influência sobre os valores detetados. Por isso, foram implementados fatores de correção no software que são aplicados no momento em que seja ativado o modo de montagem "de superfície" no ETS.

6. Funcionamento e ajustes

Configurações de fábrica

- Ver descrição da aplicação KNX

Colocação em funcionamento

Aquando da primeira colocação em funcionamento, o detetor de presença cria uma imagem do recinto. Para o efeito, é necessário que não haja qualquer movimento no recinto durante 2 a 2,5 minutos.

Nota:

Se o alcance ou a altura de montagem forem alterados, também é gerada uma imagem do recinto.

A sensibilidade do multidetetor

True Presence ^® pode ser regulada através do ETS de 1 (= baixa) até 9 (= alta).

A definição das funções que devem ser usadas (ativadas) é realizada através da janela de parâmetros "Configurações gerais" do software ETS.

Nota: A descrição do aplicativo encontrase na Internet, em knx.steinel.de

1. Atribua um endereço físico e crie o programa de aplicação no software ETS.
2. Carregue o endereço físico e o programa de aplicação para o multidetetor. Quando lhe for solicitado, carregue no botão de programação A (fig. 4.1).

Smart Remote App

Para ler e ativar o modo de programação do multidetetor com um smartphone ou um tablet, é necessário descarregar a STEINEL Smart Remote App da sua AppStore. É necessário ter um smartphone ou tablet compatível com Bluetooth.

Android

Funcionamento dos LEDs

Inicialização: o LED pisca em branco

Modo de funcionamento normal: LED desligado

Ligação Bluetooth ativa: LED acendese em azul

Falha: LED acendese em vermelho

Modo de programação: LED acendese em verde

Aplicação não parametrizada ou incorreta: LED acendese a cor-de-laranja

7. Acessórios

Adaptador para a montagem de superfície (EAN: 4007841 063870)

8. Manutenção / Conservação

O produto não requer qualquer tipo de manutenção.

Se o multidetetor estiver sujo, pode ser limpo com um pano húmido (sem usar produtos de limpeza).

9. Reciclagem

Equipamentos elétricos, acessórios e embalagens devem ser entregues num posto de revalorização ecológica.

Nunca deite equipamentos elétricos para o lixo doméstico!

Apenas para estados membros da U.E.

Segundo a diretiva europeia relativa aos resíduos de equipamentos elétricos e eletrónicos, e a respetiva transposição para o direito nacional, todos os equipamentos elétricos e eletrónicos em fim de vida útil devem ser recolhidos separadamente e entregues nos pontos de recolha previstos para fins de revalorização ecológica.

10. Conformidade

O(a) abaixo assinado(a) STEINEL GmbH declara que o presente tipo de equipamento de rádio True Presence® Multisensor KNX / Multisensor AIR KNX está em conformidade com a Diretiva 2014/53/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: www.stinel.de

11. Garantia do fabricante

Garantia do fabricante STEINEL GmbH, Dieselstraße 80-84, DE-33442

Herzebrock-Clarholz, Alemanha Enquanto comprador, tem direito a uma garantia quer seja legal ou por defeitos de fabrico junto do vendedor. A nossa declaração de garantia não tem qualquer efeito substitutivo nem limitador sobre estes direitos. Nós concedemos-lhe

5 anos de garantia sobre o perfeito estado e o correto funcionamento do seu produto da série STEINEL Professional. Garantimos-lhe que o produto não apresenta quaisquer defeitos de material, fabrico e construção. Garantimos as perfeitas condições de funciona-mento de todos os componentes eletrónicos e cabos, bem como a ausência de defeitos em todos os materiais utilizados e respetivos acabamentos.

Reclamação:

se pretender fazer uma reclamação, ao abrigo da garantia, envie por favor, o seu produto completo com os respetivos portes pagos e acom-panhado pelo original da fatura de compra, que deverá conter obrigatoriamente a data da compra e a designação inequívoca do produto, ao seu revendedor ou diretamente a nós: F. Fonseca, S.A. - Rua João Francisco do Casal 87-89, 3800-266 Aveiro. Por isso, recomendamos que guarde a sua fatura de compra num local seguro até o prazo de garantia expirar.

A F. Fonseca, S.A. não assumirá qualquer responsabilidade pelos ustos e riscos de transporte na devolução de um produto. Para obter informações sobre como reclamar o seu direito a uma intervenção ao abrigo da garantia, visite o nosso site em www.ffonseca.com Se necessitar de uma intervenção ao abrigo da garantia ou se tiver qualquer dúvida em relação ao seu produto, cont-acte-nos através da nossa linha de assistência: [phone].

1. Dados técnicos

Dimensões(L × A × P em mm)	embutida (UP): 123 × 123 × 33de superfície (AP): 142 × 142 × 44
Consumo de corrente Multidetetor True Presence ^® KNX: 40 mAMultidetetor AIR KNX: 15 mA
Tensão de alimentação Tensão bus KNX, 21 – 30 V
Altura de montagem 2 – 12 m
Área de detecção 360°
Alcance ∅ 9 m True Presence ^® (até altura de montagem máx. de 4 m)∅ 15 m presença∅ 15 m movimento(ajustável com precisão de um centímetro)
Valores detetados True Presence ^® (apenas multidetetor True Presence ^® KNX)Medição da luzTemperatura: 0 – 40 °CPressão atmosférica: 300 – 1.200 hPaHumidade relativa do ar: 0 – 100 %COV: 0 – 60.000 ppbCO2: 400 – 10.000 ppm
Saídas multidetetor TruePresence ^® KNX	4× saídas de luz(ON / OFF, valor de intensidade regulada, Scene)Valor de intensidade regulada com luz de acentuação2× iluminação constante com iluminação de presençaaquecimento / ventilação / climatização, presença, CO2,COV, temperatura, humidade relativa do ar, ponto deorvalho, grelha lógica, antipresença, pressão atmosférica,conforto
Ajuste do tempo 30 segundos até 18:12:15 horas (hh:mm:ss), modo IQ
Saídasmultidetetor AIR KNX	aquecimento / ventilação / climatização, COV, tempera-tura, humidade relativa do ar, ponto de orvalho, grelhalógica, pressão atmosférica, conforto, CO2
Regulação crepuscular	0 – 2.500 lux
Intervalo de temperatura	0 °C a +40 °C
Grau de proteção	IP 20
Frequência True Presence ^®	7,2 GHz (reage a micromovimentos das funções vitais)
Potência emissora UWB	≤ -41 dBm / MHz
Frequência Bluetooth	2,4 – 2,48 GHz
Potência emissoraBluetooth	5 dBm / 3 mW

13. Falhas de funcionamento

Falha Causa Solução

Luz não se acende ■ Falta tensão de ligação■ Definição do limiar de ativação da luminosidade demasiado baixa■ Não foi detetado movimento		■ Verifique a tensão de ligação■ Aumente a definição do limiar de ativação da luminosidade lentamente até a luz se ligar■ Estabeleça contacto visual desobstruído com o detetor■ Verifique a área de detecção
Luz não se apaga ■ Definição do limiar de ativação da luminosidade demasiado elevada		■ Reduza a definição do limiar de ativação da luminosidade
Detetor desliga apesar de presença	■ Definição Scene incorreta■ Ajuste do alcance demasiado baixo■ Definição do limiar de ativação da luminosidade demasiado baixa	■ Selecione Scene com True Presence■ Altere o alcance■ Altere o limiar de ativação da luminosidade
Detetor desliga as luzes demasiado tarde	■ Tempo de luz ligada excessivo	■ Reduza o tempo de luz ligada
Detetor não liga as luzes apesar de estar escuro e haver presença de alguém	■ Definição do limiar de ativação da luminosidade demasiado baixa■ Modo semiautomático ativo	■ Aumente o limiar de ativação da luminosidade■ Ative o modo totalmente automático ou ligue a luz com o botão.
Detetor liga as luzes apesar de ausência	■ Movimento em recintos e andares adjacentes	■ Altere o alcance■ Selecione Scene com sensibilidade mais baixa
É exibido o valor de temperatura errado	■ Camadas de ar diferentes	■ Introduza o valor de correção no ETS
