MANUALE UTENTE Multisensor Air KNX STEINEL

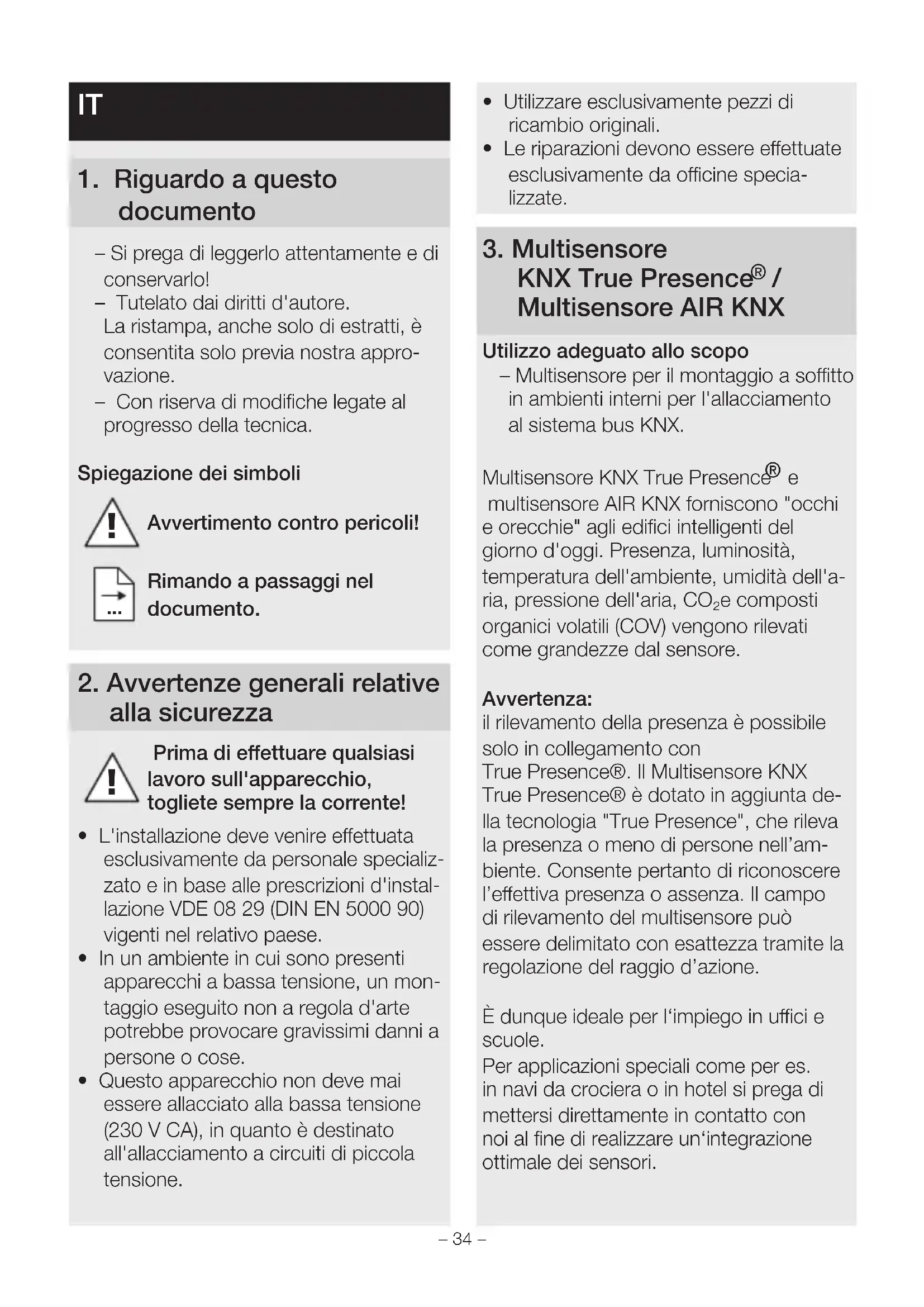

IT......34 Seguire attentamente le istruzioni!

1. Riguardo a questo documento

• Si prega di leggerlo attentamente e di conservarlo!
• Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra appro- vazione.
• Con riserva di modifiche legate al progresso della tecnica.

Spiegazione dei simboli

Avvertimento contro pericoli!

Rimando a passaggi nel documento.

2. Avvertenze generali relative alla sicurezza

Prima di effettuare qualsiasi lavoro sull'apparecchio, togliete sempre la corrente!

• L'installazione deve venire effettuata esclusivamente da personale specializzato e in base alle prescrizioni d'installazione VDE 08 29 (DIN EN 5000 90) vigenti nel relativo paese.
• In un ambiente in cui sono presenti apparecchi a bassa tensione, un montaggio eseguito non a regola d'arte potrebbe provocare gravissimi danni a persone o cose.

• Questo apparecchio non deve mai essere allacciato alla bassa tensione (230 V CA), in quanto è destinato all'allacciamento a circuiti di piccola tensione.

• Utilizzare esclusivamente pezzi di ricambio originali.

• Le riparazioni devono essere effettuate esclusivamente da officine specializzate.

3. Multisensore KNX True Presence® / Multisensore AIR KNX

Utilizzo adeguato allo scopo

- Multisensore per il montaggio a soffitto in ambienti interni per l'allacciamento al sistema bus KNX.

Multisensore KNX True Presence® e multisensore AIR KNX forniscono "occhi e orecchie" agli edifici intelligenti del giorno d'oggi. Presenza, luminosità, temperatura dell'ambiente, umidità dell'aria, pressione dell'aria, CO₂e composti organici volatili (COV) vengono rilevati come grandezze dal sensore.

Avvertenza:

il rilevamento della presenza è possibile solo in collegamento con

True Presence®. Il Multisensore KNX True Presence® è dotato in aggiunta della tecnologia "True Presence", che rileva la presenza o meno di persone nell'ambiente. Consente pertanto di riconoscere l'effettiva presenza o assenza. Il campo di rilevamento del multisensore può essere delimitato con esattezza tramite la regolazione del raggio d'azione.

È dunque ideale per l'impiego in uffici e scuole.

Per applicazioni speciali come per es. in navi da crociera o in hotel si prega di mettersi direttamente in contatto con noi al fine di realizzare un'integrazione ottimale dei sensori.

Tutte le regolazioni delle funzioni vengono effettuate tramite l'Engineering Tool Software (ETS) a partire dalla versione ETS4.0.

La app Smart Remote segnala le grandezze rilevate consentendo così l'attivazione della modalità di programmazione.

Panoramica dell'apparecchio Montaggio incassato (Fig. 3.1)

• Sensore
• Telaio

Panoramica dell'apparecchio montaggio in superficie (Fig. 3.2)

• Sensore
• Telaio
• Adattatore per montaggio sopra intonaco

Dimensioni del prodotto montaggio incassato (Fig. 3.3)

Dimensioni del prodotto montaggio in superficie (Fig. 3.4)

Campo di rilevamento (Fig. 3.5)

Avvertenza:

Il sensore di CO2 utilizzato nel multisensore ha una funzione di autocalibrazione. Affinché quest'ultima si svolga correttamente e il sensore di CO2 effettui una misurazione esatta, il multisensore deve essere permanentemente allacciato alla tensione. Inoltre nei primi sette giorni dall'accensione dell'alimentazione elettrica, sono possibili scostamenti importanti nei valori misurati. È anche necessario esporre il sensore quotidianamente per almeno un'ora all'aria aperta.

4. Installazione

Diagramma degli allacciamenti (Fig. 4.1)

5. Montaggio

• Controllare tutti i componenti per verificare se presentano danneggiamenti
• In caso di danni non mettere in funzione il prodotto
• Scegliere un luogo di montaggio adeguato tenendo conto del raggio d'azione e del rilevamento della presenza
• Disattivare l'alimentazione di corrente (Fig. 4.1)

Fasi di montaggio per montaggio a incasso

• Avvitare bene il telaio sulla presa di montaggio (Fig. 5.1)
• Allacciare il collegamento a innesto (Fig. 5.2)
• Mettere il sensore sul telaio (Fig. 5.3)
• Il sensore rimane fissato sul telaio per via della forza magnetica.

Fasi di montaggio per montaggio in superficie

• Effettuare i fori e avvitare l'adattatore per montaggio in superficie (Fig. 5.4)
• In caso di montaggio con cavo fuori, espellere la linguetta di montaggio (Fig. 5.4)
• Avviare bene il telaio sull'adattatore per montaggio in superficie (Fig. 5.5)
• Allacciare il collegamento a innesto (Fig. 5.6)
• Mettere il sensore sul telaio (Fig. 5.7)
• Il sensore rimane fissato sul telaio per via della forza magnetica.

Avvertenza:

Per l'impostazione del raggio d'azione è necessario immettere l'altezza di montaggio tramite l'ETS.

Avvertenza:

Il montaggio in superficie influisce sulle dimensioni rilevate. Per questo sono implementati nel software dei fattori correttivi che agiscono mediante l'attivazione del tipo di montaggio "in superficie" nell'ETS.

6. Funzioni e impostazioni

Impostazioni di fabbrica

– Vedi descrizione dell'applicazione KNX

Messa in funzione

Alla prima messa in funzione il rilevatore di presenza crea un'immagine del locale. A tale scopo per 2 – 2,5 minuti non devono avere luogo movimenti nel locale.

Avvertenza:

Un'immagine del locale viene creata anche se si modifica il raggio d'azione o l'altezza di montaggio. La sensibilità del multisensore True Presence® può essere impostata tramite l'ETS tra 1 (= bassa) e 9 (= alta).

Quali funzioni devono essere utilizzate (attivate) viene stabilito tramite la finestra parametri "Impostazioni generali" dell'Engineering Tool Software (ETS).

Avvertenza:

L'applicazione è descritta al sito www.knx.stinel.de

1. Assegnate l'indirizzo fisico e create il programma applicativo nell'ETS.
2. Caricate l'indirizzo fisico e il programma applicativo nel multisensore. Quando compare la relativa richiesta, premete il tasto di programmazione A (Fig. 4.1).

App Smart Remote

Per la lettura e l'attivazione della modalità di programmazione del multisensore True Presence® con smartphone o tablet, dovete scaricare la App STEINEL Smart Remote dal Vostro AppStore. A tale scopo è necessario uno smartphone o tablet.

Android

Inizializzazione: il LED si accende di colore bianco

Funzionamento normale: il LED rimane spento.

Collegamento Bluetooth attivo: il LED si accende di colore blu

Errore: il LED si accende di colore rosso

Modalità di programmazione: il LED si accende di colore verde

Applicazione sbagliata o non parametrizzata: il LED si accende di arancione

7. Accessori

Adattatore per montaggio in superficie (EAN: 4007841 063870)

8. Cura / Manutenzione

Il prodotto non necessita di manutenzione. In caso di imbrattamento si può pulire il multisensore con un panno umido (senza impiegare detergenti).

9. Smaltimento

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati a un centro di riciclaggio riconosciuto.

Non gettate gli apparecchi elettrici assieme ai rifiuti domestici!

Solo per Paesi UE

conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

10. Conformità

Il fabbricante, STEINEL GmbH, dichiara che il tipo di apparecchiatura radio True Presence® Multisensor KNX / Multisensor AIR KNX è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:

www.steinel.de

11. Garanzia del produttore

Garanzia del produttore STEINEL

Tutti i prodotti STEINEL soddisfano i massimi requisiti di qualità. Per questo motivo siamo lieti in qualità di produttore di conceder le come cliente una garanzia ai sensi delle condizioni qui di seguito indicate:

La garanzia comprende l'assenza di vizi che è dimostrabile essere riconducibili a un difetto di materiale o un errore di produzione e che ci vengono segnalati immediatamente dopo essere stati riscontrati ed entro il periodo di garanzia.

La garanzia si estende a tutti i prodotti STEINEL Professional che vengono acquistati e utilizzati in Italia.

Le nostre prestazioni di garanzia per gli utenti

Le seguenti disposizioni valgono per gli utenti. Per utente si intende ogni persona fisica che all'atto della stipulazione del contratto di acquisto non agisce in esercizio della sua attività professionale commerciale o autonoma.

Lei può scegliere di ricorrere alla garanzia chiedendo la riparazione gratuita, la sostituzione gratuita (all'occorrenza con un modello successivo equivalente o di migliore qualità) o l'emissione di una nota di credito.

Il periodo di garanzia per il prodotto STEI-NEL Professional da Lei acquistato è nel caso di sensori, fari, lampade per esterni e lampade per interni di 5 anni a partire dalla data di acquisto del prodotto.

Noi assumiamo i costi di trasporto ma non i rischi legati al trasporto della merce che ci viene restituita.

Le nostre prestazioni di garanzia per gli imprenditori

Le seguenti disposizioni valgono per gli imprenditori. Per imprenditore si intende una persona fisica o giuridica o una società di persone con capacità giuridica che all'atto della stipulazione del contratto di acquisto agisce in esercizio della sua attività professionale commerciale o autonoma.

Noi possiamo scegliere se prestare la garanzia eliminando gratuitamente il vizio, sostituendo l'articolo difettoso (all'occorrenza con un modello successivo equivalente o di migliore qualità) o emettendo una nota di credito.

Il periodo di garanzia per il prodotto STEI-NEL Professional da Lei acquistato è nel caso di sensori, fari, lampade per esterni e lampade per interni di 5 anni a partire dalla data di acquisto del prodotto.

Nell'ambito della prestazione della garanzia noi non sosteniamo le Sue spese necessarie per l'adempimento né le spese per lo smontaggio del prodotto difettoso e per l'installazione del prodotto sostitutivo.

Diritti per vizi previsti dalla legge, gratuità

Le prestazioni qui descritte valgono in aggiunta ai diritti alla garanzia previsti dalla legge – incluse le disposizioni speciali per la tutela dei consumatori – e non li limitano né li sostituiscono. La rivendicazione dei Suoi diritti previsti dalla legge in caso di vizi è gratuita.

Esclusioni dalla garanzia

Sono espressamente escluse dalla presente garanzia tutte le lampadine sostituibili.

La garanzia è inoltre esclusa nei seguenti casi:

- in caso di logorio di parti del prodotto dovuto all'uso o ad altra ragione naturale o in caso di vizi del prodotto

STEINEL Professional che sono da ricondurre a logorio dovuto all'uso o ad altra ragione naturale,

• in caso di uso non adeguato allo scopo od al prodotto o in caso di mancato rispetto delle istruzioni per l'uso,
• in caso venissero effettuate autonomamente modifiche o atre trasformazioni sul prodotto o in caso di vizi che sono da ricondurre all'impiego di accessori, complementi o pezzi di ricambio non originali STEINEL,
• in caso di lavori di manutenzione e cura dei prodotti effettuati in modo non conforme alle istruzioni per l'uso,
• in caso di annessione o installazione non conforme alle prescrizioni per l'installazione fornite da STEINEL,
• in caso di danni o perdite avvenuti durante il trasporto.

Applicazione del diritto tedesco

Si applica il diritto tedesco ad esclusione della convenzione delle Nazioni Unite sui contratti di compravendita internazionale di merci (CISG).

Rivendicazione

Se ha intenzione di ricorrere alla garanzia, La si prega di inviare il Suo prodotto completo e unito allo scontrino d'acquisto o alla fattura indicante la data dell'acquisto e la denominazione del prodotto al Suo rivenditore o direttamente a noi: STEINEL Italia Srl, Via del lavoro, 18, 21012 Cassano Magnago, Italia (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). Le consigliamo pertanto di conservare scrupolosamente lo scontrino d'acquisto o la fattura fino alla scadenza del periodo di garanzia.

1. Dati tecnici

Dimensioni(L × A × P in mm)	Incassato: 123 × 123 × 33In superficie: 142 × 142 × 44
Corrente assorbita Multisensore KNX True Presence®: 40 mAMultisensore AIR KNX: 15 mA
Tensione di alimentazione Tensione bus KNX, 21 – 30 V
Altezza di montaggio 2 – 12 m
Campo di rilevamento 360°
Raggio d'azione ∅ 9 m True Presence®(fino a un'altezza di montaggio massima di 4 m)∅ 15 m presenza∅ 15 m movimento(regolabile con precisione al millimetro)
Valori sensore True Presence®(solo multisensore KNX True Presence®)Misurazione luce(luce diurna e luce artificiale)Temperatura: 0 – 40 °CPressione dell'aria: 300 – 1.200 hPaUmidità relativa: 0 – 100 %COV: 0 – 60.000 ppbCO2: 400 – 10.000 ppm
Uscite multisensoreKNX True Presence®	4× uscita luce (ON / OFF, valore di dimmerazione, scenario)Valore di dimmerazione con luce di effetto2× regolazione della luce costante con illuminazione di base HVAC, presenza, CO2, COV, temperatura, umidità relativa dell'aria, punto di rugiada, griglia logica, antipresenza, pressione dell'aria, comodità
Regolazione del periododi accensione	Da 30 secondi a 18:12:15 ore (hh:mm:ss),modalità IQ
Uscite multisensore AIR KNX	HVAC, COV, temperatura, umidità relativa dell'aria, punto di rugiada, griglia logica, pressione dell'aria, comodità, CO2
Regolazione crepuscolare	0 – 2.500 lux
Intervallo di temperatura	tra 0 °C e +40 °C
Grado di protezione	IP 20
Frequenza True Presence®	7,2 GHz (reagisce ai micromovimenti delle funzioni vitali)
Potenza di trasmissione UWB ≤ -41 dBm / MHz
Frequenza Bluetooth	2,4 – 2,48 GHz
Potenza di trasmissioneBluetooth	5 dBm / 3 mW

13. Disturbi di funzionamento

Guasto Causa Rimedio

La luce non si accende ■	Mancanza di tensione di allacciamento■ Il valore soglia per la luminosità è stato impostato troppo basso■ Non viene rilevato nessun movimento	■ Controllare la tensione di allacciamento■ Aumentare lentamente il valore soglia della luminosità fino a quando la luce non si accende■ Fare in modo che il sensore abbia la visuale libera■ Verificare il campo di rilevamento
La luce non si spegne ■	Il valore soglia per la luminosità è stato impostato troppo alto	■ Abbassare il valore soglia per la luminosità
Il sensore provoca lo spegnimento delle luci nonostante la presenza di persone	■ È stato impostato lo scenario sbagliato■ È stato impostato un raggio d'azione troppo ridotto■ Il valore soglia per la luminosità è troppo basso	■ Selezionare lo scenario con True Presence■ Modificare il raggio d'azione■ Modificare il valore soglia della luminosità
Il sensore spegne le luci troppo tardi	■ Il tempo di accensione è eccessivamente lungo	■ Ridurre il tempo di accensione
Il sensore non accende le luci in presenza di persone nonostante sia buio	■ È stato scelto un valore soglia della luminosità troppo basso■ Funzionamento semiautomatico attivo	■ Aumentare il valore soglia della luminosità■ Attivare il funzionamento completamente automatico o accendere la luce tramite tasto
Il sensore provoca l'accensione malgrado l'assenza di persone	■ Si è verificato un movimento in locali o piani adiacenti	■ Modificare il raggio d'azione■ Selezionare uno scenario con una sensibilità inferiore
Viene segnalata la temperatura sbagliata	■ Diversi strati di aria	■ Inserire il valore di correzione nell'ETS
