INSTRUKCJA OBSŁUGI Multisensor Air KNX STEINEL

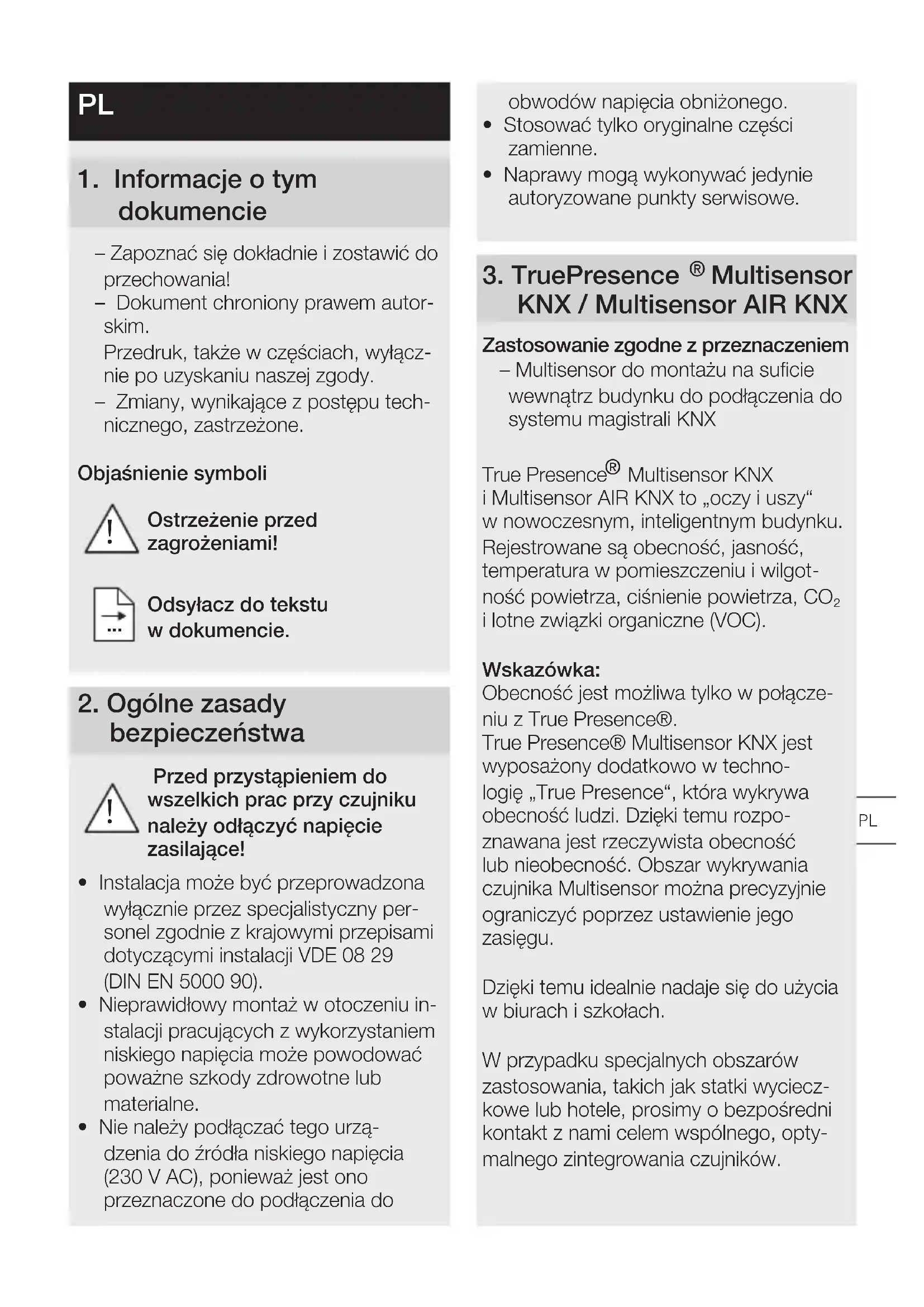

PL...111 Postępować zgodnie z instrukcją!

1. Informacje o tym dokumencie

– Zapoznać się dokładnie i zostawić do przechowania!
- Dokument chroniony prawem autor- skim.

Przedruk, także w częściach, wyłącznie po uzyskaniu naszej zgody.

– Zmiany, wynikające z postępu technicznego, zastrzeżone.

Objaśnienie symboli

Ostrzeżenie przed zagrożeniami!

Odsyłacz do tekstu w dokumencie.

2. Ogólne zasady bezpieczeństwa

Przed przystąpieniem do wszelkich prac przy czujniku należy odłączyć napięcie zasilające!

• Instalacja może być przeprowadzona wyłącznie przez specjalistyczny personel zgodnie z krajowymi przepisami dotyczącymi instalacji VDE 08 29 (DIN EN 5000 90).
• Nieprawidłowy montaż w otoczeniu instalacji pracujących z wykorzystaniem niskiego napięcia może powodować poważne szkody zdrowotne lub materialne.
• Nie należy podłączać tego urządzenia do źródła niskiego napięcia (230 V AC), ponieważ jest ono przeznaczone do podłączenia do

obwodów napięcia obniżonego.

• Stosować tylko oryginalne części zamienne.
• Naprawy mogą wykonywać jedynie autoryzowane punkty serwisowe.

3. TruePresence ^® Multisensor KNX / Multisensor AIR KNX

Zastosowanie zgodne z przeznaczeniem

– Multisensor do montażu na suficie wewnątrz budynku do podłączenia do systemu magistrali KNX

True Presence® Multisensor KNX i Multisensor AIR KNX to „oczy i uszy“ w nowoczesnym, inteligentnym budynku. Rejestrowane są obecność, jasność, temperatura w pomieszczeniu i wilgotność powietrza, ciśnienie powietrza, CO₂ i lotne związki organiczne (VOC).

Wskazówka:

Obecność jest możliwa tylko w połączeniu z True Presence®.

True Presence® Multisensor KNX jest wyposażony dodatkowo w technologię „True Presence“, która wykrywa obecność ludzi. Dzięki temu rozpoznawana jest rzeczywista obecność lub nieobecność. Obszar wykrywania czujnika Multisensor można precyzyjnie ograniczyć poprzez ustawienie jego zasięgu.

Dzięki temu idealnie nadaje się do użycia w biurach i szkołach.

W przypadku specjalnych obszarów zastosowania, takich jak statki wycieczkowe lub hotele, prosimy o bezpośredni kontakt z nami celem wspólnego, optymalnego zintegrowania czujników.

Wszystkich ustawień funkcji dokonuje się za pomocą Engineering Tool Software (ETS) od wersji ETS4.0.

Aplikacja Smart Remote wskazuje wiel- kości czujnika i umożliwia aktywowanie trybu programowania.

Przegląd urządzenia montaż podtynkowy (rys. 3.1)

- Czujnik

- Ramka

Przegląd urządzenia montaż natynkowy (rys. 3.2)

- Czujnik

- Ramka

- Adapter natynkowy

Wymiary produktu montaż podtynkowy (rys. 3.3)

Wymiary produktu montaż natynkowy (rys. 3.4)

Obszar wykrywania (rys. 3.5)

Wskazówka:

Czujnik CO2 używany w multisensorze posiada funkcję automatycznej kalibracji.

Aby funkcja ta działała prawidłowo i aby czujnik CO2 dokonywał prawidłowych pomiarów, multisensor musi być stale podłączony do zasilania.

Przez pierwsze siedem dni po włączeniu zasilania mogą występować znaczne odchylenia w mierzonych wartościach.

Czujnik musi być również wystawiony na działanie świeżego powietrza przez co najmniej godzinę dziennie.

4. Instalacja

Schemat podłączenia (rys. 4.1)

5. Montaż

• Sprawdzić wszystkie elementy pod kątem uszkodzeń.
• W przypadku uszkodzeń nie uruchamiać produktu.
• Wybrać odpowiednie miejsce montażu z uwzględnieniem zasięgu i wykrywania obecności.
• Wyłączyć zasilanie (rys. 4.1)

Etapy montażu w przypadku montażu podtynkowego

– Przykręcić ramkę na puszce montażowej (rys. 5.1)
– Wykonać połączenie wtykowe (rys. 5.2)
– Nałożyć czujnik na ramkę (rys. 5.3)
- Czujnik utrzymuje się na ramce za pomocą magnesu.

Etapy montażu w przypadku montażu natynkowego

– Wywiercić otwory i przykręcić adapter natynkowy (rys. 5.4)
– W przypadku montażu z odkrytymi kabłami należy wyłamać nakładkę montażową (rys. 5.4)
– Przykręcić ramkę na adapterze natynkowym (rys. 5.5)
– Wykonać połączenie wtykowe (rys. 5.6)
– Nałożyć czujnik na ramkę (rys. 5.7)
- Czujnik utrzymuje się na ramce za pomocą magnesu.

Wskazówka:

W celu ustawienia zasięgu czujnika należy podać za pomocą ETS wysokość montażu.

Wskazówka:

Montaż natynkowy ma wpływ na rejestrowane wielkości czujnika. Dlatego oprogramowanie zawiera współczynniki korekty, które będą aktywne w ETS po aktywowaniu typu montażu „natynkowy”.

6. Funkcja i ustawienia

Ustawienia fabryczne

– Patrz opis aplikacji KNX

Uruchomienie

Podczas pierwszego uruchomienia czujnik obecności tworzy obraz pomieszczenia. W tym celu w pomieszczeniu nie może być ruchu przez 2 do 2,5 minuty.

Wskazówka:

Jeżeli zmieniony zostanie zasięg lub wysokość montażu, wtedy wykonany zostanie również obraz pomieszczenia. Czułość czujnika True Presence® Multi-sensor można ustawiać za pomocą ETS w zakresie 1 (=niska) do 9 (=wysoka). Za pomocą okna parametrów „Ustawienia ogólne” w ETS ustawia się, które z funkcji mają być używane (aktywne).

Wskazówka:

Opis aplikacji można znaleźć na stronie internetowej knx.steinel.de

1. Przydzielić adres fizyczny i utworzyć program zastosowania w ETS.
2. Załadować adres fizyczny i program zastosowania do czujnika Multisensor. Po odpowiednim wskazaniu nacisnąć przycisk programowania A (rys. 4.1).

Aplikacja Smart Remote

Na potrzeby sczytania i aktywacji trybu programowania czujnika Multisensor True Presence® za pomocą smartfonu lub tabletu należy ściągnąć aplikację STEINEL Smart Remote z AppStore. Niezbędny jest smartfon lub tablet z funkcją Bluetooth.

Android

Inicjalizacja: dioda LED świeci na biało

Tryb normalny: LED pozostaje wył.

Bluetooth-połączenie aktywne: LED świeci na niebiesko

Bład: LED świeci na czerwono

Tryb programowania: LED świeci się na zielono

Aplikacja nie jest sparametryzowana wcale lub błędnie: dioda LED świeci na pomarańczowo

7. Osprzęt

Adapter natynkowy (EAN: 4007841 063870)

8. Konserwacja / pielęgnacja

Produkt nie wymaga konserwacji.

Zabrudzoną powierzchnię czujnika Multi-sensor można oczyścić wilgotną szmatką (bez użycia środków czyszczących).

9. Utylizacja

Urządzenia elektryczne, akcesoria i opakowania należy oddać do recyklingu przyjaznego środowisku.

Nie wyrzucać urządzeń elektrycznych wraz z odpadami z gospodarstw domowych!

Tylko dla krajów UE

Zgodnie z obowiązującymi dyrektywami europejskimi w sprawie zużytych urządzeń elektrycznych i elektronicznych oraz ich wdrażaniu do prawa krajowego nienadające się do użytkowania urządzenia elektryczne należy odbierać osobno i poddawać recyklingowi w sposób przyjazny środowisku.

10. Zgodność z normami

STEINEL GmbH niniejszym oświadcza, że typ urządzenia radiowego True Presence® Multisensor KNX / Multisensor AIR KNX jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.stinel.de

11. Gwarancja producenta

Gwarancja producenta STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Niemcy

Wszystkie produkty STEINEL spełniają najwyższe standardy jakości. Z tego powodu z przyjemnością, jako producent udzielamy Państwu, czyli klientowi, gwarancji zgodnie z poniższymi warunkami:

Gwarancja obejmuje brak wad, które w możliwy do zweryfikowania sposób wynikają z błędów materiałowych lub produkcyjnych oraz które zostaną nam zgłoszone niezwłocznie po wykryciu i w okresie obowiązującej ochrony gwarancyjnej. Gwarancja obejmuje wszystkie produkty STEINEL Professional, które zostaną zakupione i będą użytkowane w Polsce.

Nasze świadczenia gwarancyjne dla konsumenta

Poniższe warunki obowiązują dla konsumenta. Konsumentem jest każda osoba fizyczna, która w chwili zakupu nie działa ani w ramach czynności służbowych ani własnej działalności gospodarczej. Mogą Państwo dokonać wyboru, w jaki sposób świadczone będą usługi gwarancyjne – poprzez bezpłatną usługę naprawy, bezpłatną wymianę (ew. na model kolejny o tej samej lub wyższej jakości) lub wystawienie uznaniowego dokumentu korygującego.

Okres gwarancyjny na nabyty przez Państwa produkt STEINEL Professional wynosi w przypadku czujników, reflektorów, lamp zewnętrznych i wewnętrznych 5 lat i w każdym przypadku rozpoczyna się od daty zakupu produktu.

Ponosimy koszty transportu, ale nie bierzemy odpowiedzialności za ryzyko transportowe związane z przesyłką zwrotną.

Nasze świadczenia gwarancyjne dla przedsiębiorcy

Poniższe warunki obowiązują dla przedsiębiorcy. Przedsiębiorca jest osobą fizyczną lub prawną, bądź spółką osobową zdolną do czynności prawnych, która w

chwili zakupu działa w ramach czynności służbowych lub własnej działalności gospodarczej.

Możemy dokonać wyboru, w jaki sposób świadczone będą usługi gwarancyjne – poprzez bezpłatną usługę usunięcia wad, bezpłatną wymianę (ew. na model kolejny o tej samej lub wyższej jakości) lub wystawienie uznaniowego dokumentu korygującego.

Okres gwarancyjny na nabyty przez Państwa produkt STEINEL Professional wynosi w przypadku czujników, reflektorów, lamp zewnętrznych i wewnętrznych 5 lat i w każdym przypadku rozpoczyna się od daty zakupu produktu.

W ramach usługi gwarancyjnej nie przejmujemy

Państwa wydatków niezbędnych do wykonania świadczenia naprawczego ani Państwa wydatków poniesionych w związku z demontażem wadliwego produktu i montażem produktu zastępczego.

Ustawowe prawa przysługujące w razie występowania wad, nieodpłatność

Opisane tu świadczenia obowiązują dodatkowo do ustawowych roszczeń z tytułu rękojmi, włączając szczególne przepisy dotyczące ochrony konsumenta, i nie ograniczają ich ani nie zastępują. Z ustawowych praw, przysługujących w przypadku wystąpienia wad, korzystają Państwo nieodpłatnie.

Odstępstwa od gwarancji

Gwarancją nie są objęte stanowczo żadne wymienialne żarówki.

Poza tym gwarancja nie obejmuje:

– w przypadku zużycia części produktu uwarunkowanego eksploatacją lub innego naturalnego zużycia, bądź wad produktów STEINEL Professional, które wynikają z uwarunkowanego eksploatacją lub innego naturalnego zużycia,

– w przypadku użytkowania produktu niezgodnie z przeznaczeniem lub w sposób nieprawidłowy, bądź nieprzestrzegania wskazówek dotyczących użytkowania,
– jeżeli samowolnie dokonano dobudowy lub przebudowy, bądź innych modyfikacji produktu, lub wady wynikają ze stosowania akcesoriów, części zamiennych i uzupełniających, które nie są oryginalnymi produktami STEINEL,
– jeżeli konserwacja i pielęgnacja produktów nie była wykonywana zgodnie z instrukcją obsługi,
– jeżeli montażu i instalacji nie wykonano zgodnie z wytycznymi dotyczącymi instalacji STEINEL,
– w przypadku szkód lub strat powstałych podczas transportu.

Obowiązywanie polskiego prawa

Obowiązuje polskie prawo z wyłączeniem Konwencji Narodów Zjednoczonych o międzynarodowej sprzedaży towarów (CISG).

Dochodzenie roszczeń

Jeżeli chcą Państwo skorzystać z gwarancji, prosimy o przesłanie produktu w stanie kompletnym, wraz z oryginalnym dowodem zakupu, który musi zawierać datę zakupu i oznaczenie produktu, do swojego sprzedawcy lub bezpośrednio do nas: „LŁ” Spółka z ograniczoną odpowiedzialnością sp. k. dawniej „Lange Łukaszuk” spółka jawnaByków, ul. Wrocławska 43, 55-095 Mirków, Poland. Z tego powodu zalecamy staranne przechowywanie dowodu zakupu aż do momentu upływu okresu gwarancyjnego.

1. Dane techniczne

Wymiary(szer. × wys. × gł. w mm)	Wersja podtynkowa: 123 × 123 × 33Wersja natynkowa: 142 × 142 × 44
Prąd pobierany True Presence ^® Multisensor KNX: 40 mAMultisensor AIR KNX: 15 mA
Napięcie zasilające Napięcie magistrali KNX 21 – 30 V
Wysokość montażu 2 – 12 m
Obszar wykrywania 360°
Zasięg ∅ 9 m True Presence ^® (do maks. 4 m wys. montażu)∅ 15 m obecność∅ 15 m ruch(regulowane z dokładnością cm)
Wartości czujnika True Presence ^® (tylko True Presence ^® Multisensor KNX)Pomiar światłaTemperatura: 0 – 40 °CCiśnienie powietrza: 300 – 1.200 hPaWzględna wilgotność powietrza: 0 – 100 %VOC: 0 – 60.000 ppbCO2: 400 – 10.000 ppm
Wyjścia True Presence ^® Multisensor KNX	4× wyjście światła (ON / OFF, wartość ściemniania, scena)Wartość ściemniania z efektem świetlnym2x regulacja światła stałego z oświetleniem podstawowymHLK, obecność, CO2, VOC, temperatura,względna wilgotność powietrza, punkt rosy,bramka logiczna, antyobecność, ciśnienie powietrza,przytułość
Ustawianie czasu	30 sekund do 18:12:15 godzin (hh:mm:ss), tryb IQ
WyjściaMultisensor AIR KNX	HLK, VOC, temperatura, względna wilgotność powietrza,punkt rosy, bramka logiczna, ciśnienie powietrza,przytułość, CO2
Ustawianie czułościzmierzchowej	0 – 2.500 luksów
Zakres temperatury 0°C do +40 °C
Stopień ochrony	IP 20
CzęstotliwośćTrue Presence ^®	7,2 GHz (reaguje na mikroruchy funkcji życiowych)
Moc nadawcza UWB	≤ -41 dBm / MHz
Częstotliwość Bluetooth	2,4 – 2,48 GHz
Moc nadawcza Bluetooth	5 dBm / 3 mW

13. Usterki

Usterka Przyczyna Usuwanie

światło nie włącza się ■ brak napięcia przyłączeniowego■ ustawiono zbyt mały próg czułości jasności■ brak wykrycia ruchu	■ sprawdzić napięcie przyłączeniowe■ powoli zwiększać wartość progu czułości jasności aż do zapalenia światła■ zapewnić dobrą widoczność czujnika■ sprawdzić obszar wykrywania
światło nie wyłącza się ■ ustawiono zbyt wysoki próg czułości jasności	■ ustawić niższy próg czułości jasności
czujnik wyłącza światło mimo obecności	■ ustawiono błędną scenę■ zasięg jest ustawiony na zbyt mały■ zbyt mały próg czułości jasności
czujnik wyłącza światło zbyt późno	■ zbyt długi czas opóźnienia■ skrócić czas opóźnienia
czujnik nie włącza światła w ciemności mimo obecności	■ wybrano zbyt mały próg czułości jasności■ tryb półautomatyczny aktywny■ zwiększyć próg czułości jasności■ aktywować tryb automatyczny lub włączyć światło za pomocą przycisku
czujnik wyłącza światło mimo nieobecności	■ ruch w sąsiadujących pomieszczeniach i piętrach■ zmienić zasięg■ wybrać scenę z mniejszą czułością
wyświetlona błędna wartość temperatury	■ różne warstwy powietrza■ wprowadzić wartość korekty w ETS
