IS 180-2 - Czujnik ruchu STEINEL - Bezpłatna instrukcja obsługi

Typ produktu	Pasywny czujnik podczerwieni (PIR)
Marka	Steinel
Model	IS 180-2
Kąt detekcji	180°
Maksymalny zasięg	12 m (stycznie)
Moc przełączania	2200 W (żarówka), 1000 VA (świetlówka kompaktowa/LED)
Napięcie zasilania	230 V ~ 50 Hz
Stopień ochrony	IP44
Wymiary (wys. x szer. x gł.)	120 x 90 x 130 mm
Waga	0,2 kg
Materiał obudowy	Tworzywo odporne na promieniowanie UV
Kolor	Biały
Typ montażu	Ścienny lub narożny
Pobór mocy w trybie czuwania	~0,9 W
Ustawienia	Próg zmierzchu (2-2000 luksów), czas opóźnienia (5 s – 15 min)
Funkcja zmierzchowa	Tak, regulowana
Funkcja czasowa	Tak, regulowana
Temperatura pracy	-20°C do +50°C
Certyfikaty	CE, VDE
Gwarancja producenta	3 lata

Często zadawane pytania - IS 180-2 STEINEL

Jak ustawić czułość czujnika?

Czułość reguluje się za pomocą potencjometru SENS (lub REACH) znajdującego się pod pokrywą. Obracanie zgodnie z ruchem wskazówek zegara zwiększa zasięg (max 12 m), przeciwnie do ruchu wskazówek zegara go zmniejsza.

Co zrobić, gdy czujnik włącza się bez powodu?

Może to być spowodowane źródłami ciepła (zwierzęta, wentylacja) lub zbyt czułym ustawieniem. Sprawdź położenie, zmniejsz czułość i próg zmierzchu (LUX).

Jak zmienić czas świecenia?

Użyj potencjometru TIME (czas). Opóźnienie można ustawić od 5 sekund do 15 minut, obracając pokrętło.

Jaki jest maksymalny zasięg czujnika?

Zasięg styczny wynosi 12 metrów przy wysokości montażu 2 m, przy kącie 180°.

Czy mogę używać tego czujnika z lampami LED?

Tak, ale maksymalna moc dla LED wynosi 1000 VA. Upewnij się, że całkowite obciążenie nie przekracza tej wartości.

Jak prawidłowo zainstalować czujnik?

Zamontuj czujnik na wysokości 2 metrów w miejscu bez przeszkód. Skieruj go równolegle do ściany, aby uzyskać optymalną detekcję. Postępuj zgodnie z dostarczonym planem wiercenia.

Co zrobić, gdy czujnik nie włącza się w nocy?

Sprawdź ustawienie progu zmierzchu: obróć potencjometr LUX w stronę symbolu księżyca, aby aktywować go w ciemności. Przetestuj, zakrywając czujnik światła.

Czy czujnik miga w przypadku usterki?

Tak, szybkie miganie (co 2 sekundy) może wskazywać na przeciążenie lub zwarcie. Zmniejsz obciążenie lub sprawdź okablowanie.

Jak czyścić czujnik?

Używaj miękkiej, suchej szmatki. Nie używaj ściernych środków czyszczących ani rozpuszczalników. Regularnie czyść soczewkę, aby uniknąć fałszywych detekcji.

Czy mogę ustawić detekcję tak, aby ignorować zwierzęta?

Niestety, ten model nie ma specjalnej funkcji antyszwierzęcej. Możesz zmniejszyć czułość lub skierować czujnik wyżej, aby zminimalizować wyzwalanie.

INSTRUKCJA OBSŁUGI IS 180-2 STEINEL

PL .. 153 Postępować zgodnie z instrukcją!

Dziękujemy za zaufanie okazane zakupem czujnika ruchu na podczerwień firmy STEINEL. Jest to wysokiej jakości, wydajny produkt, który został wyprodu- kowany, przetestowany i zapakowany z niezwykłą starannością.

Przed instalacją należy zapoznać się z niniejszą instrukcją montażu. Tylko prawidłowa instalacja i uruchomienie urządzenia zapewniają długoletnią, niezawodną i bezusterkową eksploatację.

Życzymy wiele radości z użytkowania nowego czujnika ruchu na podczerwień.

1. Opis urządzenia

1 Śruba zabezpieczająca
2 Stylizowana przestona
3 Soczewka (wyjmowana i obracana, do ustawiania podstawo- wego zasięgu czujnika, maks. 5 m lub 12 m)

4 Ustawianie progu czułości zmierzchowej 2–2.000 luksów
5 Ustawienie czasu: 5 s–15 min

6 Wypustka zatrzasku (możliwość podniesienia obudowy podczas montażu i podłączania do zasilania)

2. Dane techniczne

Wymiary (wys. × szer. × gł.): 120 × 76 × 56 mm

Moc: Obciążenie żarówkami / lampami

halogenowymi:1.000 W

Obciążenie LED / ECG: 350 W (50 szt. c < 132 μF)

Zasilanie sieciowe: 230 -240 V, 50 Hz

Kąt wykrywania: 180° poziomo, 90° pionowo

Zasięg czujnika: ustawienie podstawowe 1: maks. 5 m

ustawienie podstawowe 2: maks. 12 m

(ustawieniefabryczne)

+ dokładna regulacja za pomocą przeston 1–12 m

Ustawienie czasu: 5 s–15 min (ustawienie fabryczne: 5 s)

Ustawianie progu czułości

zmierzchowej: 2–2.000 luksów (ustawienie fabryczne: 2.000 luksów)

Stopień ochrony: IP 54

Zakres temperatury: -20 do +50 °C

PL

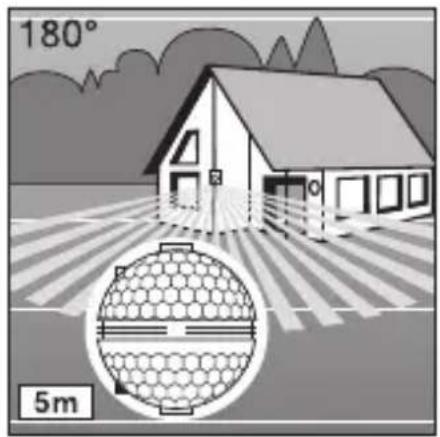

3. Zasada działania

IS 180-2 jest wyposażony w dwa czujniki piroelektryczne 120°, które odbiera-niewidzialne promieniowanie cieplne, emitowane przez poruszające się ciała (ludzi, zwierząt itp.). Zarejestrowane w ten sposób promieniowanie cieplne jest przetwarzane przez układ elektro-

niczny, powodując włączenie podłączonego odbiornika energii (np. lampy). Przeszkody, np. mury lub szklane szyby, nie pozwalają na wykrycie promieniowania cieplnego, a zatem nie następuje załączenie oprawy. Za pomocą dwóch czujników piroelektrycznych uży-

skuje się kąt wykrywania 180° z kątem rozwarcia 90°. Soczewka czujnika jest wyjmowana i obracana. Pozwała to na ustawienie dwóch podstawowych zasięgów czujnika: maks. 5 m lub 12 m. Za pomocą dołączonych uchwytów naściennych czujnik na podczerwień można bezproblemowo zamontować w rogach i na narożnikach budynków.

Zasięg czujnika maks. 12 m Zasięg czujnika maks. 5 m

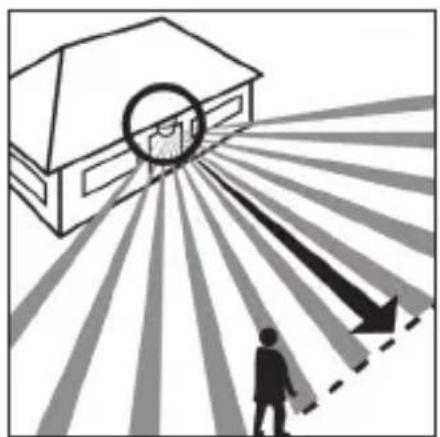

Kierunek ruchu: promieniowy

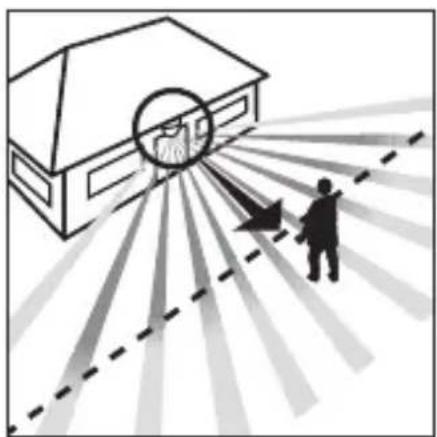

Kierunek ruchu: styczny

Ważne: Najpewniejsze wykrywanie poruszających się obiektów uzyskuje się po zamontowaniu czujnika bokiem do kierunku ruchu i przy braku przeszkód (takich jak drzewa, mury itp.), zasłaniających czujnik.

4. Zasady bezpieczeństwa

■ Przed przystąpieniem do wykonywania wszelkich prac przy czujniku ruchu należy wyłączyć napięcie zasilające!
■ Przewód zasilający, który należy podłączyć podczas montażu, nie może być pod napięciem. Dlatego najpierw należy wyłączyć prąd i sprawdzić brak napięcia za pomocą próbnika.

■ Podczas instalacji czujnika wykonywana jest praca przy obecności napięcia sieciowego. Dlatego należy ją wykonać fachowo, zgodnie z obowiązującymi przepisami dotyczącymi instalacji i podłączania do zasilania elektrycznego. (DE-VDE 0100, AT-ÖVE-EN 1, CH-SEV 1000).

■ Czujnik należy zabezpieczyć wyłącznikiem ochronnym o mocy 10 A. Maksymalna średnica przewodu sieciowego może wynosić 10 mm.
■ Regulację czasu i progu czułości zmierzchowej wykonywać tylko z zamontowaną soczewką.

5. Instalacja / montaż na ścianie

Wskazówka: Do montażu na ścianie można również użyć narożnego uchwytu ściennego. Umożliwia to wygodne poprowadzenie kabli z góry za urządzeniem i przez otwór natynkowego doprowadzenia kabli.

Miejsce montażu powinno być oddalone co najmniej o 50 cm od następnej oprawy, ponieważ promieniowanie cieplne może powodować błędne działanie czujnika. W celu uzyskania podanego zasięgu czujnika rzędu 5 / 12 m, wysokość montażu powinna wynosić ok. 2 m.

Czynności montażowe:

1. Zdjąć stylizowaną przesło- nę 2. Odpiąć wypustkę zatrzasku 6 i otworzyć dolną część obudowy.
2. Zaznaczyć rozmieszczenie otworów. 4. Wywiercić otwo- ry, włożyć kołki rozporowe (Ø 6 mm). 5. Wyłamać otwory w ściance do wprowadzenia przewodu natynkowego lub podtynkowego (w zależności od potrzeb).

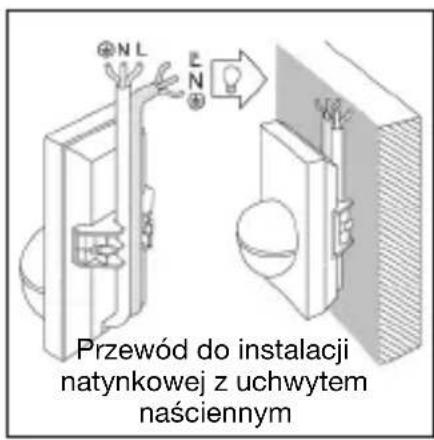

3. Poprowadzić i podłączyć przewód zasilania siecio- wego i przewód zasilający odbiornik. W przypadku przewodu natynkowego użyć zaślepek uszczelniających.

a) Podłączenie sieciowego przewodu zasilającego

Przewód zasilający jest kablem 2- lub 3-żyłowym:

L = faza

N = przewód zerowy

PE = przewód ochronny () W razie wątpliwości należy zidentyfikować kable prób- nikiem napięcia, a następnie ponownie wyłączyć napięcie. Przewód fazowy (L) i zero- wy (N) należy podłączyć do zacisków zgodnie z oznaczeniami. Przewód ochronny należy podłączyć do styku uziemiającego ()

W przewodzie zasilającym można oczywście zainstalo- wać wyłącznik sieciowy do ręcznego włączania i wyłą- czania oświetlenia. Alterna- tywnie czujnik ruchu można uaktywniać w ustawionym przedziale czasu ręcznie, za pomocą przycisku ze stykiem rozwiernym, zainstalowanym w przewodzie zasilającym.

b) Podłączanie przewodu zasilającego odbiornika energii

Przewód zasilający lampy jest również kablem 2- lub 3-żyłowym. Przewód prądowy lampy należy podłączyć do zacisku oznaczonego literą L'. Przewód zerowy do zacisku oznaczonego literą N razem z przewodem zerowym zasilania sieciowe- go. Przewód ochronny należy podłączyć do styku uziemiającego (

1. Przykręcić obudowę i ponownie ją zamknąć.

2. Założyć soczewkę (zasięg czujnika do wyboru, maks. 5 m lub 12 m), patrz rozdział Ustawianie zasięgu czujnika.

3. Ustawić czas 5 i próg czułości zmierzchowej 4 (patrz rozdział Funkcje).

4. Założyć stylizowaną przesłone 2 i zabezpieczyć ją przed niepowołanym ściągnięciem za pomocą śruby zabezpieczającej 1.

Ważne: Pomylenie zaci- sków może spowodować uszkodzenie urządzenia.

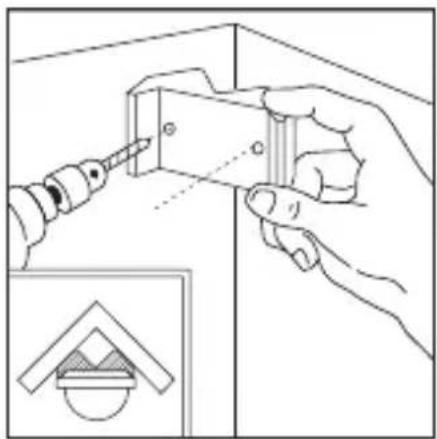

6. Montaż narożnego uchwytu naściennego

Dzięki wspornikom ściennym narożnym IS 180-2 możliwy jest wygodny montaż w narożnikach wewnętrznych i zewnętrznych. Podczas wiercenia otworów użyj wspornika ściennego narożnego jako szablonu do wiercenia. W ten sposób otwór będzie znajdował się pod odpowiednim kątem i będzie można z łatwością zamontować wspornik. Wsporniki ścienne narożne są dostępne osobno: 4007841085131 czarne 4007841085148 białe

7. Funkcje

Po podłączeniu do zasilania sieciowego, zamknięciu obudowy i założeniu

soczewki można uruchomić urządzenie. Stylizowana przesłona 2 zapewnia dwie możliwości ustawienia.

Opóźnienie wyłączania (ustawienie czasu)

Wymagany czas świecenia lampy można ustawić płynnie w zakresie od ok. 5 s do maks. 15 min. Pokrętło regulacyjne obrócone do oporu w lewo oznacza najkrótszy czas ok. 5 s,

Ważne: Czas i próg czuło- ści zmierzchowej regulować tylko z zamontowaną soczewką.

pokrętło regulacyjne ob- rócone do oporu w prawo oznacza najdłuższy czas ok. 15 min. Podczas usta- wiania zasięgu czujnika i testu działania zalecamy ustawienie najkrótszego czasu świecie.

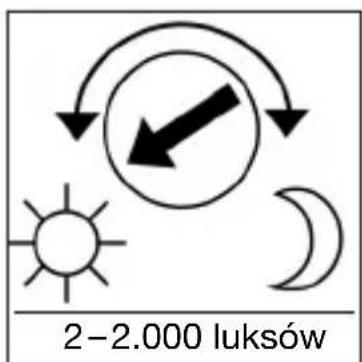

Ustawianie czułości zmierzchowej (progu czułości czujnika)

Żądany próg załączania czujnika można płynnie regulować w zakresie od ok. 2 do 2.000 luksów. Pokrętło regulacyjne obrócone do oporu w lewo oznacza tryb pracy dziennej,

ok. 2.000 luksów. Pokretło regulacyjne obrócone do oporu w prawo oznacza tryb pracy po zmierzchu, ok. 2 luksów. Podczas ustawiania zasięgu czujnika i testu działania obrócić pokrętło regulacyjne do oporu w lewo.

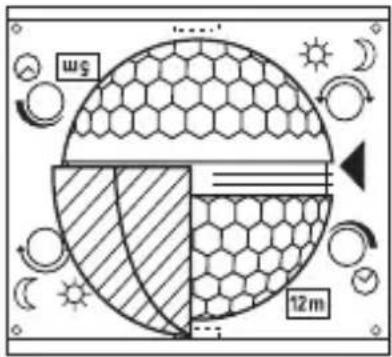

8. Ustawianie podstawowego zasięgu czujnika

Soczewka czujnika ruchu IS 180-2 jest podzielona na dwa zakresy zasięgu. Za pomocą jednej połowy uzyskuje się zasięg maksymalnie do 5 m, a za pomocą drugiej maksymalnie do 12 m (przy wysokości montażu ok. 2 m). Po założeniu soczewki (zamocować soczewkę w przewidzianej do tego celu prowadnicy) na dole

po prawej stronie można odczytać wybrany zasięg: maksymalnie do 12 m lub do 5 m. Soczewkę można odpiąć bokiem z zatrza-sku za pomocą wkrętaka i założyć ponownie, zgodnie z wymaganym zasięgiem czujnika.

9. Przykłady

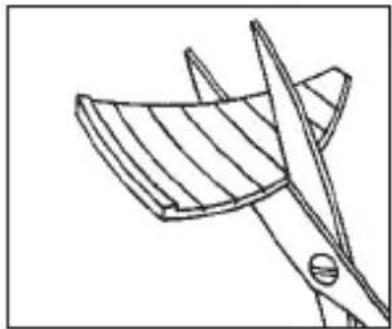

10. Indywidualne, dokładne ustawianie czujnika za pomocą przesłon

Aby wykluczyć dodatkowe obszary wykrywania, jak np. ścieżki, sąsiednie posesje, albo wybiórczo je kontrolować, można dokładnie ustawić zasięg czujnika za pomocą przeston.

Przesłony można rozdzielić wzdłuż przygotowanych w tym celu pionowych lub poziomych rowków albo rozciąć nożyczkami. Można je potem zawiesić w górnym zagłębieniu na środku soczewki. Założenie stylizowanej przesłony powoduje ich unieruchomienie.

(Patrz poniżej: przykłady zmniejszania kąta wykrywania oraz redukcji zasięgu czujnika.)

11. Przykłady

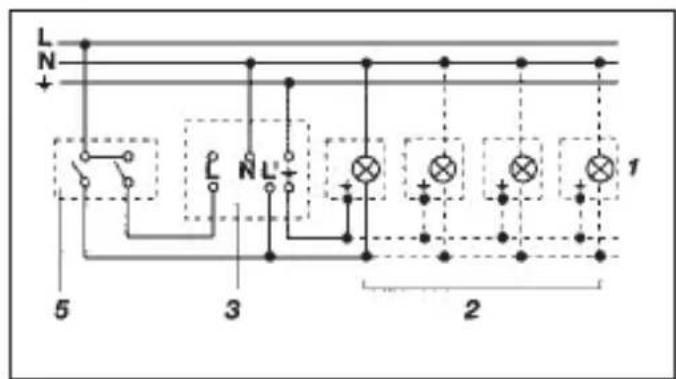

12. Przykłady podłączenia

1. Lampa bez przewodu zerowego 2. Lampa z przewodem zerowym

1. Podłączenie przez przełącznik szeregowy dla trybu ręcznego i automatycznego

4. Podłączenie przez przełącznik schodowy dla oświetlenia stałego i trybu automatycznego

Położenie I: tryb automatyczny Pozycja II: ręczne włączanie stałego świecenia Uwaga: wyłączenie urządzenia nie jest możliwe, można tylko przełączać między pozycją I a pozycją II.

1) np. 1-4 x żarówki 100 W
2) odbiornik energii, oświetlenie o poborze mocy maks. 1.000 W (patrz Dane techniczne)
3) zaciski przyłączeniowe czujnika IS 180-2
4) wyłącznik wewnątrz budynku
5) wyłącznik wewnątrz budynku, tryb ręczny / automatyczny
6) wyłącznik schodowy wewnątrz budynku, tryb automatyczny, światło stałe

13. Eksploatacja / konserwacja

Czujnik ruchu na podczerwień jest przeznaczony do automatycznego włączania światła. Urządzenie nie nadaje się do specjalnych instalacji antywłamaniowych, ponieważ nie jest wyposażone w przewidziane prze-

pisami zabezpieczenie antysabotażowe. Czynniki atmosferyczne mogą wpływać na działanie czujnika ruchu. Silne porywy wiatru, śnieg, deszcz lub grad mogą powodować błędne zadziałanie czujnika, ponie-

waż nagłe zmiany temperatury nie dają się odróżnić od źródeł ciepła. Zabrudzoną soczewkę czujnika można oczyścić wilgotną ściereczką (bez użycia środków czyszczących).

14. Usterki

Usterka Przyczyna Usuwanie

Czujnik IS 180-2 bez napięcia	Przepalonybezpiecznik, wyłączony wyłącznik sieciowyZwarcieWyłączonywyłącznik sieciowy	Założyć nowy bezpiecznik, włączyć wyłącznik sieciowy, sprawdzić przewód próbnikiem napięciaSprawdzić przyłączaWłączyć
Czujnik IS 180-2 nie włącza się	Przy dziennym trybie pracy ustawiono próg czułości zmierzchowej dla nocnego trybu pracyUszkodzona żarówkaWyłączonywyłącznik sieciowyPrzepalony bezpiecznikNiedokładnieustawiony obszar wykrywania czujnika	Ustawić ponownieWymienić żarówkęWłączyćZałożyć nowy bezpiecznik, ewentualnie sprawdzić przyłączeWyregulować ponownie
Czujnik IS 180-2 nie wyłącza się	W obszarzewykrywania czujnika ciągle coś się poruszaPodłączonalampa znajduje się w obszarze wykrywania czujnika i włącza się stale na sku-tek zmiany temperaturyWłączonafunkcja stałego świecenia przez przełącznik szeregowy wewnątrz budynkuUrządzenieWLAN umieszczone bardzo blisko czujnika	Sprawdzić obszar wykrywania, ew. wyregulować go ponownie lub zasłonić przesłonamiZmienić obszar wykrywania czujnika lub zasłonić go przesłonamiPrzełącznikszeregowy ustawiony na tryb automatycznyZwiększyćodległość pomiędzy urządzeniem WLAN a czujnikiem
Czujnik IS 180-2 stale włącza się i wyłącza	Podłączonalampa znajduje się w obszarze wykrywania czujnikaW obszarze wykrywania czujnika poruszają się zwierzętaZródło ciepła (np. wyciąg kuchenny) w obszarze wykrywania czujnika	Zmienićobszar wykrywania czujnika lub zasłonić go przesłonami, zwiększyć odstępZmienić obszar wykrywania czujnika lub zasłonić go przesłonamiZmienić obszar wykrywania czujnika lub zasłonić go przesłonami

Usterka Przyczyna Usuwanie

Czujnik IS 180-2 włącza się w niepożądanym momencie

■ Wiatr porusza gałęziami drzew i krzewami w obszarze wykrywania czujnika■ Czujnik rejestruje ruch pojazdów na ulicy■ Gwałtownezmiany temperatury na skutek czynników atmosferycznych (wiatr, deszcz, snieg) lub nadmuch z wentylatorów, otwartych okien

■ Zasłonićprzesłonami odpowiednie obszary■ Zasłonićprzesłonami odpowiednie obszary■ Zmienić obszar wykrywania czujnika, zmienić miejsce montażu

15. Utylizacja

Urządzenia elektryczne, akcesoria i opakowania należy oddać do recyklingu przyjaznego środowisku.

Nie wyrzucać urządzeń elektrycznych wraz z odpadami z gospodarstw domowych!

Tylko dla krajów UE:

Zgodnie z obowiązującymi dyrektywami europejskimi w sprawie zużytych urządzeń elektrycznych i elektronicznych oraz ich wdrażaniu do prawa krajowego nienadające się do użytkowania urządzenia elektryczne należy odbierać osobno i poddawać recyklingowi w sposób przyjazny środowisku.

16. Gwarancja producenta

Gwarancja producenta STEINEL GmbH, Diesel- straße 80-84, DE-33442 Herzebrock-Clarholz, Niemcy

Wszystkie produkty STEI-NEL spełniają najwyższe standardy jakości. Z tego powodu z przyjemnością, jako producent udzielamy Państwu, czyli klientowi końcowemu, gwarancji zgodnie z poniższymi warunkami: Gwarancja obejmuje brak wad, które w możliwy do zweryfikowania sposób wynikają z błędów materiałowych lub produkcyjnych oraz które

zostaną nam zgłoszone niezwłocznie po wykryciu i w okresie obowiązującej ochrony gwarancyjnej.

Gwarancja obejmuje wszystkie

produkty STEINEL, które będą zakupione i użytkowane w Polsce, z wyłączeniem produktów STEINEL Proffesional. Mogą Państwo dokonać wyboru, w jaki sposób świadczone będą usługi gwarancyjne – poprzez bezpłatną usługę naprawy, bezpłatną wymianę (ew. na model kolejny o tej samej lub wyższej jakości) lub wystawienie

uznaniowego dokumentu korygującego.

Okres gwarancyjny na na-byty przez Państwa produkt STEINEL wynosi 3 lata (w przypadku produktów serii XLED home 5 lat) i w każdym przypadku rozpo-czyna się od daty zakupu produktu.

Ponosimy koszty transportu, ale nie bierzemy odpowiedzialności za ryzyko transportowe związane z przesyłką zwrotną.

16. Gwarancja producenta

Ustawowe prawa przysługujące w razie występowania wad, nieodpłatność Opisane tu świadczenia obowiązują dodatkowo do ustawowych roszczeń z tytułu rękojmi, włączając szczególne przepisy dotyczące ochrony konsumenta, i nie ograniczają ich ani nie zastępują. Z ustawowych praw, przysługujących w przypadku wystąpienia wad, korzystają Państwo nieodpłatnie.

Odstępstwa od gwarancji Gwarancją nie są objęte stanowczo żadne wymienialne żarówki. Poza tym gwarancja nie obejmuje: - w przypadku zużycia części produktu uwarunkowanego eksploatacją lub innego naturalnego zużycia, bądź wad produktów STEINÉL, które wynikają z uwarunkowanego eksploatacją lub innego naturalnego zużycia, - w przypadku użytkowania produktu niezgodnie z przeznaczeniem lub w sposób nieprawidłowy bądź nieprzestrzegania wskazówek dotyczących użytkowania, - jeżeli samowolnie dokonano dobudowy lub przebudowy, bądź innych modyfikacji produktu, lub wady wynikają ze stosowania akcesoriów, części zamiennych i uzupełniających, które nie są oryginalnymi produktami STEINEL, - jeżeli konserwacja i pielęgnacja produktów nie była wykonywana zgodnie z instrukcją obsługi, - jeżeli montażu i instalacji nie wykonano zgodnie z wytycznymi dotyczącymi instalacji STEINEL,

- w przypadku szkód lub strat powstałych podczas transportu.

Obowiązywanie polskiego prawa Obowiązuje polskie prawo z wyłączeniem Konwencji Narodów Zjednoczonych o międzynarodowej sprzedaży towarów (CISG).

Dochodzenie roszczeń Jeżeli chcą Państwo skorzystać z gwarancji, prosimy o przesłanie produktu w stanie komplet- nym, wraz z oryginalnym dowodem zakupu, który musi zawierać datę zakupu i oznaczenie produktu, do swojego sprzedawcy lub bezpośrednio do nas: „LŁ” Spółka z ograniczoną odpowiedzialnością sp. k. dawniej „Lange Łukaszuk” spółka jawnaByków, ul. Wrocławska 43, 55-095 Mirków, Poland. Z tego powodu zalecamy staranne przechowywanie dowodu zakupu aż do momentu upływu okresu gwarancyj- nego.
