| Type product | Actieve hoogfrequente (HF) 5,8 GHz bewegingsmelder |
| Merk | Steinel |
| Model | HF 180 COM1 |
| Categorie | Bewegingsmelders |
| Afmetingen (L × H × D) | 80 × 80 × 50 mm |
| Voeding | 220–240 V ~, 50/60 Hz |
| HF-bereik (max.) | 8 m (instelbaar van 1 tot 8 m) |
| Detectiehoek | 180° |
| Aanbevolen installatiehoogte | 1,1 m |
| Helderheidsdrempel | Instelbaar van 2 tot 1000 lx (nacht tot dag) |
| Uitschakelvertraging | 30 s tot 30 min, impulsmodus (2 s), adaptieve IQ-modus (5–20 min) |
| Max. vermogen (gloeilamp/halogeen) | 2000 W |
| Max. vermogen LED (< 2 W) | 100 W |
| Max. vermogen LED (2–8 W) | 300 W |
| Max. vermogen LED (> 8 W) | 600 W |
| Beschermingsgraad (IP) | IP20 |
| Bedrijfstemperatuur | 0 °C tot +40 °C |
| Hoofdfuncties | Aanwezigheidsdetectie, testmodus, semi-automatische modus, afstandsbediening (RC5, RC8, Smart Remote), master/slave-netwerk |
| Onderhoud en reiniging | Reinigen met een zachte, droge doek. Gebruik geen oplosmiddelen of schurende middelen. |
| Veiligheid | Voeding uitschakelen voor elke ingreep. Installatie volgens norm NF C-15100. Reparaties alleen door gespecialiseerde werkplaatsen. |
| Onderdelen en repareerbaarheid | Uitsluitend originele reserveonderdelen gebruiken. Reparaties laten uitvoeren door gespecialiseerde werkplaatsen. |
| Fabrieksgarantie | 5 jaar |
Veelgestelde vragen - HF 180 COM1 STEINEL
Gebruikersvragen over HF 180 COM1 STEINEL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Bewegingsdetector in PDF-formaat gratis! Vind uw handleiding HF 180 COM1 - STEINEL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. HF 180 COM1 van het merk STEINEL.

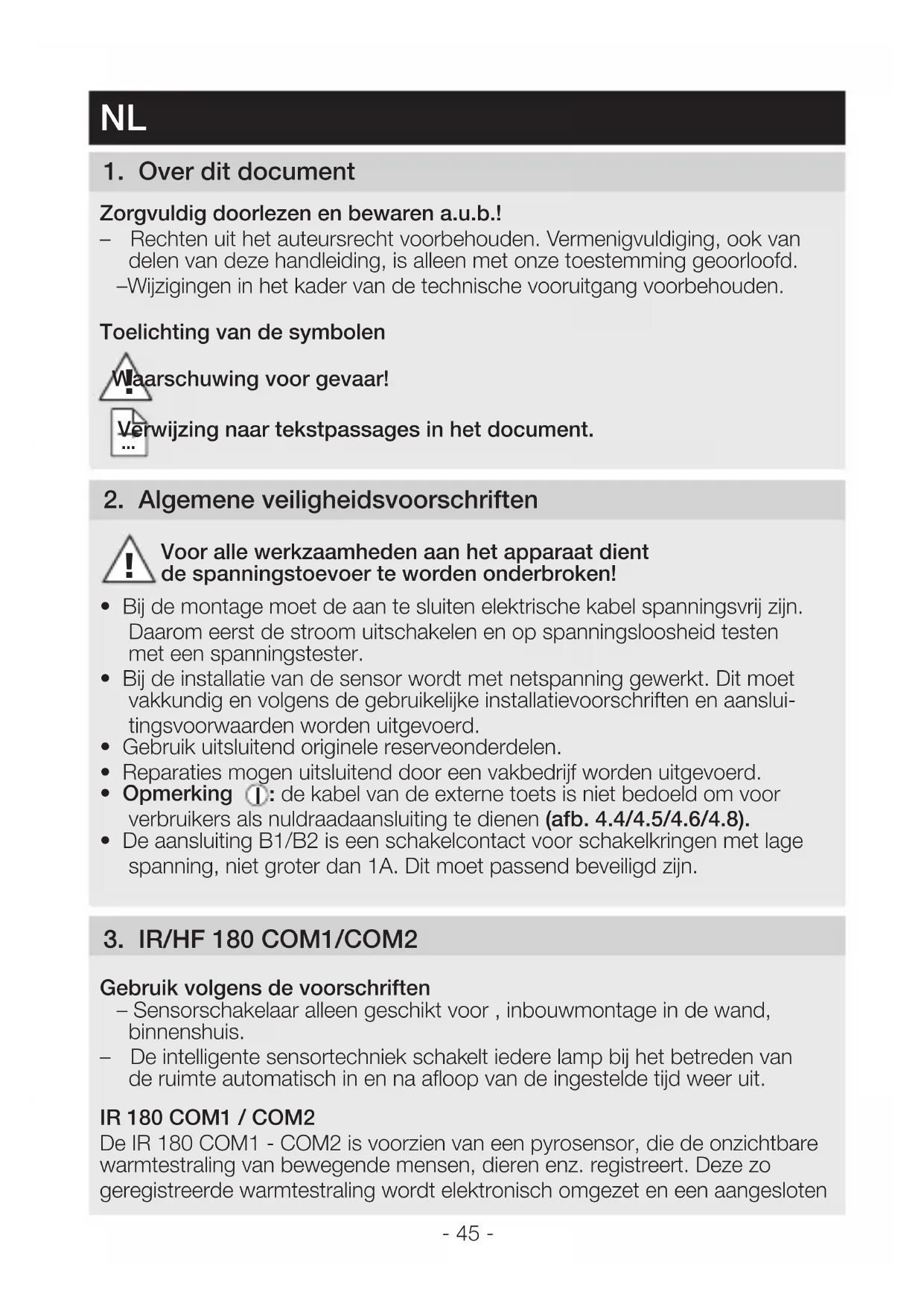

GEBRUIKSAANWIJZING HF 180 COM1 STEINEL
Gebruiksaanwijzing opvolgen!
IT. .56
Zorgvuldig doorlezen en bewaren a.u.b!.
- Rechten uit het auteursrecht voorbehonden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met once toestemming geoorloofd. -Wijzigingen in het kader van de technische vooruitgang voorbehonden.
Toelichting van de symbolen
Waarschuwing voor gevaar!
Verwijzing maar tekst passages in het document.
2. Algemene veiligheidsvoorschriften
Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onderbroken!
- Bij de montage要去 aan te sluiten elektrische kabel spanningsvrijn zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.
- Bij de installmentie van de sensor worden met netspanning gewerkt. Dit要去 vakkundig en volgens de gebruikelijke installmentievoorschriften en aansluitingsvoorwaarden worden uitgevoerd.
- Gebruik uitsluitend originele reserveonderdelen.
- Reparaties mogen uitsluitend door eenvakbedrijf worden uitgevoerd.
- Opmerking ①: de kabel van de externe toets is Niet bedoeld om voor verbruikers als nuldraadaansluiting te dienen (afb. 4.4/4.5/4.6/4.8).
- De aansluiting B1/B2 is een schakelcontact voor schakelkringen met lage spanning, Niet groter dan 1A. Dit要去 passend beveiligd�.
3. IR/HF 180 COM1/COM2
Gebruik volgens de voorschriften
- Sensorschakelaar alleen geschikt voor, inbouwmontage in de wand, binnenshuis.
- De intelligente sensortechniek schakelt jegere lamp bij het betreden van de ruimte automatisch in en na afloop van de ingesteldeijdooruit.
IR 180 COM1 / COM2
De IR 180 COM1 - COM2 is voorzien van een pyrosensor, die de onzichtbare warmtestraling van bewegende mensen, dieren enz. registreert. Deze zo geregistreeerde warmtestraling worden elektronisch omgezet en een aangesloten
apparaat (bijv. een lamp) worden ingeschakeld. Door hindernissen, zoals muren of ruiten, worden geen warmtestraling herkend, dus vindt er ook geen schakeling plaats.
HF 180 COM1 / COM2
De HF 180 COM1 / COM2 is een actieve bewegingsmelder. Hij reageert temperatuuronafhankelijk op dekleiste bewegingen. De geintegreerde HF-sensor zendt hoogfrequente elektromagnetische golven (5,8 GHz)uit en vangt de echo waarvan op. Bij dekleiste beweging in het registratiebereik worden de veranderde echo door de sensor geregisteerd. Een microprocessor activeertervoigens het schakelbevel 'licht inschaken'. Ook door deuren, ruiten of dunne wandenBeen worden bewegingen geregisteerd.
Alle functie-instelingen können optieel met de afstandsbedieningen RC 5, RC8 en de Smart Remote worden uitgevoerd. ( '7. Toebehoren')
Bij de levering van de IR 180 inbegrepen (afb. 3.1)
Bij de levering van de HF 180 inbegrepen (afb. 3.2)
Productafmetingen IR 180 / HF 180 (afb. 3.3)
Overzicht lamp (afb. 3.4)
A Schakelaar
B Afdekking
C IR 180 lens / HF 180 afdekking
D Demontagegleuf
E Sensormodule
F Status-led-lampje
G Afdekraam
H Stalenplaatje
Belastingsmodule
4. Elektrische aansluiting
- Stroomtoevoer uitschakelen (afb. 4.1)
Voor de aansluiting van de sensorschakelaar geldt: volgens VDE 0100520 punt 6 mag voor de bekabeling tussen sensor en het elektronische voorschakelapparaat een meervoudige leiding worden gebruikt, die zowel de netspannings-kabels als de regelkabels bevat (bijv. NYM 5 × 1,5 ~mm^2 ).
Het klembereik van de stroomtoevoerklem is voor maximaal 2 × 2,5 ~mm^2 geschikt.
De stroomtoevoer besteht uit een min. 4-polige kabel:
L = fase (meestal zwart, bruin of grijs)
N = nuldraad (meestal blauw)
PE = aarde (meestal groen/geel)
P = voor het verbinden van meertere bewegingsmelders
L' = geschakelde fase (meestal zwart, bruin of grijs)
Opmerking P-kabel:
de kabellengte tussen twee sensoren mag max. 50m bedragen.
Naarijdere volgende sensor max. 25m . Bij het inbouwen van 10 sensoren in totaal max. 300m .
Opmerking III S-kabel:
kabellete max. 50m
Belangrijk:
Het verwisselen van de aansluitingen leidt in het apparaat of in uw meterkast later tot kortsluiting. In dit geval moeten de afzonderlijke kabels geidentificiered en opnieuw gemonteerd worden. In de stroomtoevoerkabel kan een geschikte netschakelaar voor IN- en UIT-schakelen worden gemonteerd.
Opmerking voor IR 180:
De montageplaat smot minstens 1 m van een lamp verwijderd zich, odomat de warmtestraling het system kan activeren.
Aansluting van de stroomtoevoer IR 180 COM 1 (afb. 4.2)
Aansluiting van de stroomtoevoer IR 180 COM 2 (afb. 4.3)
Opmerking voor een parallelle schakeling met P-kabel:
Het is ook möglichk om IR 180 en HF 180 parallel te schakelen. Dan moet er城县 bij iedere inboundwandcontactdoos een nuldraad zich. Bij gebruik van meertere sensorschakelaars要去en die opdezelfde fase worden aangesloten. Er konnen max. 10 sensorschakelaars parallel worden gemonteerd.
Master/master COM1 (afb. 4.4)
In een parallelle schakeling kannen ook meerere masters worden gebruikt. Iedere master schakelt zijnlichtgroep volgens zich eigenlichtsterktemeting. Alle instellingen worden bij iedere master individuel ingesteld. De schakellast worden over de verschillende masters verdoeffd. De aanwezigheid worden nog steeds door alle melders samen geregisteerd. De aanwezigheidsuitgang kan bij een willekeurige master worden gelegd. De aanwezigheidsuitgang (HLK, COM2) kan bij iedere willekeurige master worden gelegd.
Opgelet:
Bij een master/master-koppeling kan bij het drukken op de schakelaar (A) een inverse/tegengestelde schakeling optreden, wanner de IR/HF 180 verschilende nalooptijden hebben en die bij een sensor al is afgelopen. Mocht zich deze situation voordoen, dan要去 ofwel gewacht worden tot de nalooptijd is afgelopen of er要去 een user-reset (RC 5) of reset (RC 8) worden uitgevoerd. Wanner de instelknopjes en DIP-switches bij een koppeling van IR/HF 180 hetzelfde worden ingesteld, worden dit risico verkleind.
Master/slave (afb. 4.6.)
In de master-/slavemodus is het möglichk om ook große ruimtes te bewaken (last aangesloten = master, geen last = slave). De beoordeling van delichtsterkte in de ruimte worden alleen door de master gedaan. De slaves melden de bewegingsregistratie aan de master.
Twee melders op een externe automatische verlichting van een trappenhuis in een oud gebouw/renovatie (afb. 4.7)
Koppeling met Control PRO sensoren (afb. 4.8)
Wanneer de IR 180/HF 180 met een Control PRO sensor via de P-kabel worden gekoppeld,要去en alle op de wandschakelaar aangesloten schakelaars en de interne schakelaars gedeactiveerd worden (afb. 5.4).Indien het totale systeme over een schakelaar voor handmatige besturing beschikt,要去 die op de S-ingang van de Control PRO sensor worden aangesloten.Daarvoor要去 de Control PRO sensor de master zich en de IR 180/HF 180 de slave.
5. Montage
- Alle onderdelen controleren op beschadigingen.
- Neem het product bij beschadigingen nicht in gebruik.
- Kies een passende montageplaats; houd hierbij rekening met de reikwijdtene en de bewegingsregistratie (afb. 5.1)
Montagestappen
- Sensor- en belastingsmodule scheiden (afb. 5.2)
Stroomtoevoer uitschakelen (afb. 4.1) - Netaansluiting make (afb. 4.2/4.3)
- De belastingsmodule (H) in de inbouwcontactdoos schuiven (afb. 5.3)
- Met doosbevestigingsschroeven aan de draagring schroeven (afb. 5.3).
- Instellingen van de instelknopjes en DIP-switchesuitvoeren bij de sensor-module (E) (afb. 5.4) ( '6. Functions')
- De sensormodule (E) en het afdekraam (G) gegen elkaarplaatsen en met druk verbinden met de belastingsmodule (H) (afb. 5.5).
- Stroomtoevoer inschakelen (afb. 5.6)
6. Functies
Fabrieksinstellungen instelknopjes
Reikwijdte-instelling (J): IR 12 m / HF 8 m
Tijdinstelling (K): 30 sec.
Schemerinstelling (L): daglichtstand
Nalooptijd COM2 15 min.
Inschakelvertraging COM2 0 min.
Reikwijdte-instelling IR (afb. 5.4 / J)
Instelbaar in standen
-Instelknopje maximaal = max. reikwijdte (ca. 12 m)
-Instelknopje minimaal = min. reikwijdte (ca. 5 m)
Reikwijdte-instelling HF (afb. 5.4 / J)
Instelbaar in standen
-Instelknopje maximaal = max. reikwijdte (ca. 8 m)
-Instelknopje minimaal = min. reikwijdte (ca. 1 m)
Tijdinstelling (afb. 5.4 / K)
Instelbaar in standen.
De gewenste nalooptijd kan:tussen 30 sec. en 30 min. worden ingesteld bij het instelknopje. Bij overschrijding van de drempelwaarde (aanwezigheidslogica) schakelt de sensor na afloop van de nalooptijduit.
Impulsmodus
Als u de regelaar op het, staat het apparaat in de impulsmodus, d.w.z. de uitgang worden voor ca. 2 sec. ingeschakeld (bijv. voor de automatische verlichting van het trappenhuis).
Daarna reageert de sensor ca. 8 sec. Niet op bewegingen. Vanwege de eigenverblinding door vreemdlicht is hier alleen een dagstand möglichk.
IQ-modus (IQ)
Als de regelaar op (IQ) staat, past de nalooptijd zich dynamisch, zelflerend aan het gebruikersgedrag aan. Via een leeralgorithmme worden de optimale tijdcyclus berekend. De kortsteijd bedraagt 5 min., de langsteijd 20 min.
Schemerinstelling (afb. 5.4 / L)
De gewenste drempelwaarde kan in standen van 2-1000 lux worden ingesteld.
-Instelknopje op = schemerstand (ca. 2 lux)
-Instelknopje op = daglichtstand (ca. 1000 lux)
Tabel 'Toepassingsvoorbeelden'
Fabrieksinstallingen DIP-switches
DIP 1 - DIP 5 = OFF
DIP 1 - (NORM./TEST) normal bedrijf/testmodus (afb. 5.4)
De testmodus op de sensorschakelaar heeft voorrang op alle andere instellenen en is bedoeld om de werkung en het registratiebereik te controleren. De sensorschakelaar schakelt, onafhankelijk van de Lichtsterkte, bij beweging in de ruimte de verlichting gedurende een nalooptijd van ca. 5 sec. in (blauw led-lampje knippert bij registratie). Bij normaal bedrijf gelden alle individuele ingestelde waarden (instelknopje). Ook zonder aangesloten belasting kan de sensorschakelaar met behulp van het blauwe led-lampje worden ingesteld.
De testmodus van de DIP-switches worden nicht automatisch verlaten.
De verlichting schakelt afhankelijk van de Lichtsterkte automatisch bij beweging in en bij toenemende Lichtsterkte en na afloop van de nalooptijduit. De verlichting kan.altijd met de hand worden in- of uitgeschakeld. Het schakelautomatisme worden hierbij tijdelijk onderbroken.
De verlichting gaat alleen maar automatisch uit. Het inschakelen gaat handmatig, het Licht met de schakelaar inschakelen. Het blijft gedurende de ingestelde nalooptijd ingeschakeld.
Op de positie 'used' zijn de geintegreerde schakelaar (A) en een optioneel op de S-ingang aangesloten schakelaar geactiveerd. Op de positie 'not used' zijn de geinteggreerde schakelaar (A) en een optioneel op de S-ingang aangesloten schakelaar geactiveerd en hebben dus geen functie. Verder is de schakelaar van invloed op de koppeling met de P-kabel. ( '4. Elektrische aansluiting')
Op de positie ON-OFF kan de verlichting.altijd met de hand in- en uitgeschakeld worden (uitzondering impulsmodus: geen handmatig UIT). Op de positie ON is handmatig uitschakelen Niet meer möglichk. Bij iedere druk op de toets worden de nalooptijd opnieuw gestart.
Toets voorlichtfunctie
De functie van de geintegreerde toets (A) is afhankelijk van de configuratie van de sensor en de actuèle bedrijfsituatie.
Tabel'Lichtfunctie'
Schemerinstelling
Toepassingsvoorbeelden Ingestelde Lichtwaarden
Schemerstand min.
Gangen, hallen 1
Trappen, roltrappen, lopende banden 2
Wasruimtes, toiletten, schakelkamers, kantines 3
Werkgebieden: kantoor-, conferentie-en vergaderruimtes, fijne montage-werkzaamheden, keukens
Zichtintensieve werkgebieden: laboratoria, technisch tekenen, nauwkeurige werkzaamheden
Dagmodus max.
5
=6
Opmerking: afhankelijk van de montageplaats kan het nodig zijn de instelling te corrigeren. De Lichtsterkte worden bij de sensor gemeten.
Lichtfunctie
| Modus DIP-switch 2 | Schakelaar- configuratie DIP-switch 4 | Status Schakelaarfunctie | |
| Volutomatisch | ON/ON-OFF | Verlichting is uitgeschakeld | De verlichting wordt gedurende de ingestelde nalooptijd ingeschakeld |
| Volutomatisch ON-OFF Verlichting is | ingeschakeld | De verlichting wordt voor de ingestelde nalooptijd uitgeschakeld en wanner een beweging wordt herkend wordt die ingschakeld (inverse mo- dus/presentatiemodus) | |
| Volutomatisch ON Verlichting is | ingeschakeld | De ingestelde nalooptijd wordt ingeschakeld. | |
| Halfautomatisch | ON/ON-OFF | Verlichting is uitgeschakeld | De verlichting wordt gedurende de ingestelde nalooptijd ingeschakeld. |
| Halfautomatisch ON-OFF Verlichting is | ingeschakeld | De verlichting wordt tot de volgende activering uitgeschakeld | |
| Halfautomatisch ON Verlichting is | ingeschakeld | De ingestelde nalooptijd wordt ingeschakeld | |
7. Toebehoren (haar keuze)
Gebruikersafstandsbediening RC 5 EAN 4007841 592806
Extra functie RC 5 - Licht AAN/UIT 4 h -User-reset -100 h burn in -Presentatiemodus
Service-afstandsbediening RC 8 EAN 4007841 559410
Extra functies RC 8
-Reikwijdte-insteling
-Tijdinstelling CH1/CH2
-Inschakelvertraging/bewaking CH2
-Test-/normbedrijf
-Schemeinstelling
-Nachtmodus
-Daglichtstand
-Teach-in
-Automatische/handmatigemodus
-Reset
-IQ-modus
Smart Remote EAN 4007841 009151
- Bediening via smartphone of tablet
- Vervangt alle afstandsbedieningen
- Passende app laden en via Bluetooth verbinden
8. Verwijdersen
Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.
Doe elektrische apparaten nicht bij het huisvuil!
Alleen voor EU-landen:
Conform de geldende Europese richtlijn voor verbruikte elektrische en elektronische apparatuur en hun implementatie in nationaalrecht, dienen nicht longer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.
9. Conformiteitsverklaring
Hiermee verklaart de firma STEINEL Vertrieb GmbH, dat de draadloze installment HF 180 aan richtlijn 2014/53/EU voldoet. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar onder het volgende internetadres: www.steinel.de
10. Fabrieksgarantie
Als koper heeft u t.o.v. de verkoperrecht op de wettelijk voorgeschreiben garantie. Voor zover ditrecht op garantie in uw land bestaat, worden die door once garantieverklaring noch verkort, noch beperkt. Wij verlenen 5aar garantie op de onberispelijke staat en het correcte functioneren van uw sensorproductuit het STEINEL Professional assortment. Wij garanderen dat dit product geen materiaal-, productie- of constructiefouten heeft. Wij garanderen de goede werkung van alle elektronische componenten en kabels, alsook dat alle toegepaste materialen en hun oppervlakken vrij van Gebreken zich.
Garantie claimen
Als u aanspraak wilt make op garantie, dan kunt u het betreffende articikel, compleet samen met het originele aankoopbewijs en de klachtomschrijving, terugsturen maar uw leverancier of directaar Van Spijk Agenturen, De Scheper 402, 5688 HP Oirschot. Wij adviseren ukaarom uw aankoopbewijs zorgvuldig te bewaren tot de garantiperiode is verlopen. STEINEL kan nicht aansprakelijk worden gesteld voor de transportkosten en het transporteisico van het terugsturen.
(Op unsere website www.vanspijk.nl vindt u meer informatie over het claimen van garantierechten)
Als u een garantie-aanvraag heeft of technische vragen betreffende uw product, kurz u contact opnemen met once helpdesk +31 499 551490.
| 11. Technische gegevens | ||
| Afmetingen (B × H × D) 80 × 80 × 50 mm | ||
| Netspanning 220-240 ~V / 50/60 HZ | ||
| Sensor Passief-infrarood (IR) / hoogfrequentie (HF) | ||
| Reikwijdte IR max. 12 m (tangential) / max. 3 m (radial) / HF max. 8 m * | ||
| Registratiehoek 180° | ||
| Vermogen Gloei-/halophageampen | 2000 W | |
| TL-lampen elekt. voorschakelapp | ||
| TL-lampen, ongecompenseerd | ||
| TL-lampen,seriecompenseerd | ||
| TL-lampen, parallel gecompenseerd | ||
| Halophageampen,laag voltage | ||
| Led < 2 W | ||
| 2 W < led < 8 W | ||
| Led > 8 W | ||
| Capacitieve belasting | ||
| Vermogen, schakeluitgang 2 aanwezigheid (alleen COM 2) | max. 230 W/230 V | |
| max. 1A, (cos φ = 1) voor HLK | ||
| (verewarming/ventilatie/airconditioning) | ||
| Instellinglichtwaarde 10 - 1000 lux,∞/daglicht | ||
| Schakeluitgang 1 30 sec. - 30 min., impulsmodus (ca. 2 sec.), tijdinstelling IQ-modus (automatische aanpassing aan het gebruiksprofiel) | ||
| Schakeluitgang 2 alleen COM2 voor HLK | Tijdinstelling 0 sec. tot 10 min. inschakelvertraging | |
| 5-15 min. nalooptijd via (RC) | ||
| 1 min. - 2(uur nalooptijd via Smart Remote Automatische bewaking | ||
| Montagehoogte 1,1 m | ||
| Tijdinstelling 30 sec. - 30 min. | ||
| IP/bescherming IP20 | ||
| Temperatuurbereik 0 °C tot 40 °C | ||
| * De reikwijde bij de HF 180 is in extreme hoeken erg afhankelijk van deplaatslijke omstandigheden. | ||
| 12. Storingen | ||
| Storing Oorzaak Oplossing | ||
| Licht gaat Niet aan | ■Geenaansluitspanning | ■Aansluitspanning controleren |
| ■Lux-waarde te laag ingesteld | ■Lux-waardelangzaam verhogen tot het Licht inschakelt | |
| ■Geen bewegings- registratie | ■Voor vrij zich op de sensor zorgen | |
| ■Registratiebereik controleren | ||
| Licht gaat Niet UIT | ■Lux-waarde te hoog | ■Lux-waardelager instellen |
| ■Nalooptijd loopt af | ■Nalooptijd afwachten of nalooptijd lager zetten | |
| ■Storendewarmtebron- nen bijv.: ventilatoren, open deuren en ramen, huisdieren, gloeilamp/ halogeenspot, bewe- gende objcten | ■Permanentesterings- bronnen met stickers afschemeren | |
| ■Wifi-apparaat erg zich bij de sensor geplaatst | ■Afstand+tussen wifi- apparaat en sensor vergroten >3m | |
| Sensor schakelt UIT ondanks aanwezigheid | ■Nalooptijd te kort | ■Nalooptijd verhogen |
| ■Inschakelniveau te laag | ■Schemerinstilling veranderen | |
| Sensor schakelt te LAST uit | ■Nalooptijd te lang | ■Nalooptijd verkorten |
| Sensor schakelt bij frontale looprichting te LAST in | ■Reikwijdtte bij frontale looprichting is beperkt | ■Meer sensoren monteren |
| ■Afstand+tussen twee sensoren verkleinen | ||
| De sensor schakelt ondanks duisternis Niet in bij aanwezigheid | ■Lux-waarde te laag ingesteld | ■Sensor met schakelaar/ toets gedexeerted? |
| ■Halfautomatisch? | ||
| ■Inschakelniveau verhogen | ||
| Schakelaar heeft geen functie | ■Schakelaar gedexeerted? | ■Instelling DIP-switch 3 controleren |
