MANUAL DE UTILIZARE DB110 HUSQVARNA

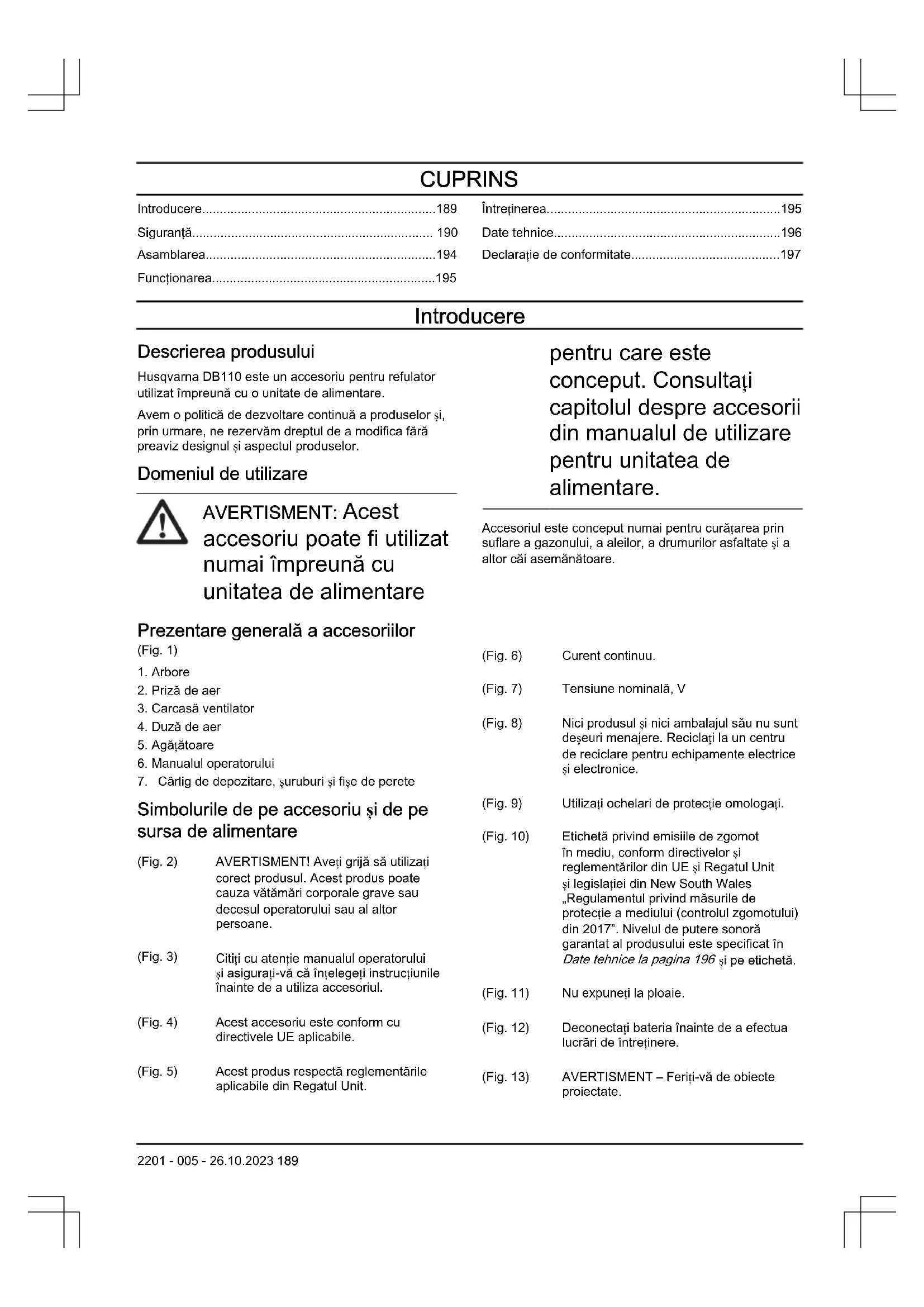

Descrierea produsului

Husqvarna DB110 este un accesoriu pentru refactor utilizat împreună cu o unitate de alimentare.

Avem o politică de dezvoltare continuă a produselor și, prin urmare, ne rezervăm dreptul de a modifica fără preaviz designul și aspectul produselor.

Domeniul de utilizare

AVERTISMENT: Acest accesoriu poate fi utilizat numai împreună cu unitatea de alimentare

pentru care este conceput. Consultați capitolul despre accesorii din manualul de utilizare pentru unitatea de alimentare.

Accesoriiul este conceput numai pentru curățarea prin suflare a gazonului, a aleilor, a drumurilor asfaltate și a altor căi asemănătoare.

Prezentare generală a accesoriiilor

(Fig. 1)

1. Arbore
2. Priză de aer
3. Carcasă ventilator
4. Duză de aer
5. Agătătoare
6. Manualul operatorului
7. Cârlig de depozitare, şuruburi şi fişe de perete

Simbolurile de pe accesoriu și de pe sursa de alimentare

(Fig. 2) AVERTISMENT! Aveți grijă să utilizați corect produsul. Acest produs poate cauza vătămări corporale grave sau decesul operatorului sau al altor persoane.

(Fig. 3) Citiți cu atenție manualul operatorului și asigurăți-vă că înțelegeti instrucțiunile înainte de a utiliza accesoriiul.

(Fig. 4) Acest accesoriu este conform cu directivele UE aplicabile.

(Fig. 5) Acest produs respectă reglementările aplicabile din Regatul Unit.

(Fig. 6) Curent continuu.
(Fig. 7) Tensiune nominală, V
(Fig. 8) Nici produsul și nici ambalajul său nu sunt deșeuri menajere. Reciclăți la un centru de reciclare pentru echipamente electrice și electronice.
(Fig. 9) Utilizați ochelari de protecție omologați.
(Fig. 10) Etichetă privind emisiile de zgomot în mediu, conform directivelor și reglementărilor din UE și Regatul Unit și legislației din New South Wales „Regulamentul privind măsurile de protecție a mediului (controlul zgomotului) din 2017”. Nivelul de putere sonoră garantat al produsului este specificat în Date tehnice la pagina 196 și pe etichetă.
(Fig. 11) Nu expuneți la ploaie.
(Fig. 12) Deconectați bateria înainte de a efectua lucrări de întreținere.
(Fig. 13) AVERTISMENT – Feriți-vă de obiecte proiectate.

(Fig. 14)

AVERTISMENT - țineți persoanele din apropiere la distanță.

Nota: Alte simboluri/etichete de pe accesoriu se referă la cerințe de certificare specifice pentru anumite piețe.

Siguranță

Definitii privind siguranța

Avertizările, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manualul operatorului.

AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate.

ATENTIE: Se utilizează dacă există un risc de deteriorare a produsului și/sau a accesoriiului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate.

Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată.

Instrucțiuni generale de siguranță

AVERTISMENT: Înainte de a utiliza accesoriiul, citiți instrucțiunile de siguranță de mai jos.

• Vă rugăm să citiți cu atenție manualul operatorului și să vă asigurați că înțelegeti instrucțiunile înainte de a utiliza accesoriiul.
• Acest manual al operatorului trebuie citit împreună cu manualul de utilizare al unității de alimentare pentru a obține informații complete despre utilizator.
• Nu modificați sub nicio formă proiectul accesoriiului fără permisiunea producătorului. Nu folosiți un accesoriu care pare să fi fost modificat de alte persoane și utilizati întotdeauna accesorii originale. Modificările și/sau accesoriiile neautorizate pot avea drept rezultat vătămări corporale grave sau decesul operatorului sau al altor persoane.

Instrucțiuni de siguranță pentru utilizare

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

AVERTISMENT: În timpul funcționării, acest produs generează un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a reduce riscul vătămare gravă sau de deces, recomandăm persoanelor cu implanturi medicale să se consulte cu medicul și cu producătorul implantului medical înainte de a utiliza acest produs.

• Nu utilizați niciodată produsul dacă sunteți obosit, bolnav, ați consumat alcool sau luați alte medicamente care vă pot afecta vederea, discernământul sau coordonarea.

• Nu utilizați niciodată un produs defect.

• Înainte de pornire trebuie montate toate capacele și apărătorile.

• Nu permiteți niciodată copiilor să folosească acest produs.
• Nu permiteți nimănui să folosească produsul înainte de a vă asigura că a înțeles conținutul manualului operatorului.
• Contactați întotdeauna autoritățile locale și asigurățivă că urmați directivele aplicabile.
• Feriți-vă toate părțile corpului de suprafețele fierbinti.
• Dacă întâlniți o situație în care nu știți sigur cum să procedați, trebuie să întrebați un specialist. Contactați distribuitorul sau atelierul de service. Evitați utilizările care, în opinia dvs., vă depășesc abilitățile.
• Tineți gura suflantei cât mai aproape de sol. Utilizați întreaga lungime a țevii de suflare pentru a păstra fluxul de aer aproape de sol.
• Utilizați utilajul în timpul orelor normale de lucru pentru a evita perturbarea inutilă. Evitați să lucrați dimineața devreme sau noaptea târziu.
• Fiți atent la zona înconjurătoare. Dacă cineva se apropie de zona de

lucru, eliberați întrerupătorul până când persoana se află la o distanță sigură. Dirijați suflanta departe de persoane, animale, locuri de joacă, ferestre deschise și automobile etc. Forța aerului poate face ca pietrele, gunoaiele sau bețele să fie aruncate sau să ricoșeze, ceea ce poate duce la rănirea persoanelor sau a animalelor, la spargerea sticlei, sau poate produce alte pagube.

- Nu puneți niciodată mâinile sau alte obiecte în carcasa refactorului, spre a evita rănirile grave din cauza propulsorului care se rotește.

- Păstrați suprafața exterioară curată, fără urme de ulei sau de carburant.

- Nu folositi niciodată aparatul pentru a stropi cu substanțe chimice, îngrășăminte sau alte substanțe care ar putea conține elemente toxice.

- Pentru a evita extinderea incendiilor, nu folosiți accesoriiul lângă focuri de frunze sau de crengi, focare, grătare cu cărbuni, scrumiere etc.

- Nu introduceți și nu stropiți niciodată accesoriiul cu apă sau cu oricare alt lichid.

- Utilizați întotdeauna ambele mâini pentru a ține utilajul. Țineți utilajul pe lângă corp.

- Curenții puternici de aer pot deplasa obiectele la viteze suficient de mari pentru ca acestea să ricoșeze înapoi și să cauzeze vătămări oculare grave.

(Fig. 15)

- Opriti motorul înainte de a asambla sau dezasambla accesoriiile sau alte piese.

- Nu utilizați niciodată produsul pe vreme rea, de exemplu pe ceață densă, ploaie abundantă, pe vânt puternic, la temperaturi foarte scăzute etc. Lucrul pe vreme rea este obositor și poate crea situații periculoase, de ex. pe suprafețele alunecoase.

- Asigurați-vă că vă puteți deplasa și sta în picioare în siguranță. Verificați dacă în zona din jurul dvs. nu există posibile obstacole (rădăcini, pietre, crengi, șanțuri etc.) în caz că trebuie să vă deplasați brusc. Aveți mare grijă când lucrați pe teren în pantă. (Fig. 16)

- Nu lăsați niciodată produsul jos cu motorul pornit decât dacă aveți o bună vizibilitate asupra sa.

- Suflanta nu trebuie utilizată pe scări, pe eşafodaje sau

în locuri înalte (spre ex., pe acoperișuri). Lucrarea poate provoca vătămări grave. (Fig. 17)

• Nu utilizați produsul decât în situații în care puteți solicita ajutor în eventualitatea unui accident.
• Nu puneți niciodată obiecte în orificiul de intrare a aerului, deoarece acestea pot bloca circulația normală a aerului și pot duce la deteriorarea aparatului.
• Asigurați-vă produsul nu se lovește de garduri, copaci sau alte obiecte dure. Acest lucru poate provoca deteriorarea utilajului și provoca leziuni grave.
• Ascultați semnalele de avertisment sau strigătele când purtați echipament pentru protecția auzului. Îndepărtați întotdeauna protecția pentru auz imediat ce se oprește motorul.

Echipament de protectie personală

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

- Utilizați întotdeauna echipamente de protecție

personală atunci când folosiți produsul. Echipamentele de protecție personală nu pot elimina complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect.

• Purtați echipament de protecție pentru urechi aprobat pentru utilizare, care asigură reducerea adecvată a zgomotului. Expunerea pe termen lung la zgomot poate avea ca rezultat o afecțiune ireversibilă a auzului.
• Utilizați ochelari de protecție omologați. Dacă utilizați un vizor de protecție, trebuie să purtați și ochelari de protecție. Ochelarii de protecție trebuie să fie compatibili cu standardul ANSI Z87.1 în S.U.A. sau EN 166 în țările UE.

(Fig. 18)

• Utilizați protecție respiratorie când există pericolul de generare a prafului.

(Fig. 19)

- Purtați mănuși atunci când este necesar, de exemplu atunci când conectați, inspectați sau curățați echipamentul.

(Fig. 20)

- Utilizați ghete sau pantofi solizi, cu talpă antiderapantă.

(Fig. 21)

• Purtați haine din țesături rezistente. Purtați întotdeauna pantaloni lungi, din material gros, și îmbrăcăminte cu mâneci lungi. Nu purtați haine largi, care se pot prinde în smicele și ramuri. Nu purtați bijuterii, șort, sandale și nu lucrați în picioarele goale. Strângeti-vă părul în siguranță, deasupra nivelului umărului.
• Păstrați la îndemână echipament de prim ajutor.

(Fig. 22)

Instrucțiuni de siguranță pentru întreținere

AVERTISMENT: Înainte de a utiliza produsul,

citiți instrucțiunile de avertizare de mai jos.

Efectuați o inspecție a produsului înainte de utilizare. Consultați Întreținerea la pagina 195.

Efectuați numai operațiile de întreținere și service indicate în acest manual al operatorului. Adresați-vă reprezentantului de service pentru toate celelalte reparații, întreținere și service.

Înainte de a utiliza produsul, asigurați-vă că nu există blocaje la admisia de aer.

Pentru a preveni căderea produsului și deteriorarea acestuia, efectuați asamblarea și instalarea în apropierea solului.

Asamblarea

Introducere

AVERTISMENT: Citiți și înțelegeți capitolul referitor la siguranță înainte de asamblarea produsului.

Montarea cârligului de depozitare pe perete

• Instalați cârligul de depozitare în interior.
• Nu lăsați cârligul de depozitare în lumina soarelui și păstrați-I la o temperatură ambiantă cuprinsă între -10 °C și 70 °C.

- Instalați cârligul de depozitare pe un perete din gips-carton, din lemn sau din beton.

ATENTIE: Asigurati-vă că peretele poate susține sarcini de cel puțin 30 kg.

- Montați cârligul de depozitare pe perete cu cele 3 şuruburi (A). Utilizați fișe de perete (B) dacă este necesar. (Fig. 23)

ATENTIE: Asigurați-vă că șuruburile sunt aplicabile pentru tipul peretelui dvs.

- Contactați agentul de service Husqvarna, pentru informații despre accesoriiile de depozitare disponibile pentru produsul dvs.

Pentru a agăța refactorul cu tijă de cârligul de depozitare

- Agățați accesoriiul refulatorului cu tijă pe cârligul de depozitare, așa cum se arată în ilustratie. (Fig. 24)

Functionarea

Utilizarea accesoriiului

Nota: Gândiți-vă la persoanele din apropierea zonei de lucru și nu utilizați produsul în momente nepotrivite, de exemplu seara târziu sau dimineața devreme. Pentru a reduce nivelurile de zgomot, limitați numărul de unități de echipament care funcționează în același timp. Respectați instrucțiunile pentru a menține nivelul de zgomot la minim pentru persoanele din apropierea zonei de lucru.

• Folosiți o greblă sau o perie pentru a ridica deșeurile de pe sol.
• Când curățați colțurile, începeți din colț și deplasați-vă spre exterior. Acest lucru previne colectarea și suflarea materialelor nedorite în fața dvs.

• Pentru a menține timpul de funcționare la minimum, pulverizați apă pe zonele cu praf.

• Pentru a reduce consumul de apă, utilizați refactorul ca alternativă la furtunurile de apă pentru a curăța în jurul gazonului și al grădinii.

• Lucrați cu atenție în apropierea plantelor. Forța aerului poate provoca daune plantelor mai slabe.
• Gândiți-vă la direcția vântului. Folosiți-vă de vânt pentru a vă ușura munca.
• Utilizarea refactorului pentru deplasarea unor grămezi mari contribuie la timpul de funcționare și generează mai mult zgomot.
• Păstrați un echilibru optim și stabilitatea picioarelor.
• Păstrați o distanță între tub și sol pentru a preveni contactul produsului cu solul în timpul funcționării.
• Curățați după utilizare. Asigurați-vă că nu ați suflat gunoi în grădina altei persoane. Eliminați materialele nedorite în recipientele aplicabile pentru deșeuri.

Întreținerea

Introducere

Mai jos veți găsi câteva instrucțiuni generale de întreținere. Dacă aveți nevoie de informații ulterioare, vă rugăm contactați atelierul de service.

Efectuarea operațiilor zilnice de întreținere a accesoriiului

AVERTISMENT: Opriți întotdeauna motorul și scoateți bateria înainte de a curăța sau de a efectua lucrări de întreținere asupra accesoriiului.

AVERTISMENT: Feriți-vă toate părțile corpului de suprafețele fierbinti.

1. Curățați suprafața exterioară a refactorului.
2. Asigurati-vă că nu prezintă fisuri carcasa.
3. Asigurați-vă că produsul funcționează corect.
4. Verificați dacă toate şuruburile și piulițele sunt strânse bine.
5. Utilizați o lavetă umedă cu detergent pentru a curăța etichetele.

Pentru a verifica priza de aer

1. Opriti produsul.
2. Asigurați-vă că priza de aer nu este blocată pe nicio parte, inclusiv pe partea de dedesubt, de exemplu, cu frunze sau gunoi. Eliminați blocajul, dacă este necesar. (Fig. 25)

ATENTIE: O admisie de aer înfundată reduce capacitatea de suflare a produsului și crește temperatura motorului, ceea ce poate cauza deteriorarea motorului.

Date tehnice

Date tehnice

110iLD sau 110iL + + Accesoriu refactor DB110
Greutate
Greutate fără baterie, kg 2,62
Emisii de zgomot ^61
Nivel de putere acustică, măsurat dB(A) 90
Nivel de putere acustică garantat LWA dB(A) 92
Niveluri de zgomot ^62
Nivel echivalent presiune acustică la urechea operatorului, măsurat conform EN 50636-2-100 și ISO 26868, dB (A)	82
Niveluri de vibrații ^63
Nivelurile de vibrații la mânerul față/spate, măsurate conform EN 50636-2-100, m/s ^2	0,702/0,627

Declaratie de conformitate

Declaratie de conformitate UE

Noi, Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.:

[phone], declarăm pe propria răspundere, că produsul:

Descriere Refulator alimentat cu acumulator
Marcă Husqvarna
Tip/Model DB110 accesoriu cu sursă de alimentare 110iLD sau 110iL
Identificare Numerele de serie începând cu 2023

respectă în totalitate următoarele directive și reglementări UE:

Reglementare Descriere
2006/42/CE „privind echipamentele tehnice”
2014/30/UE „privind compatibilitatea electromagnetică”
2011/65/UE	„privind restricțiile de utilizare a anumitor substanțe periculoase la echipamente electrice și electronice”
2000/14/CE „privind emisiile de zgomot în mediul înconjurător”

și că au fost aplicate următoarele standarde și/sau specificații tehnice: EN 60335-1:2012/A15:2021, EN 50636-2-100:2014, EN IEC 63000:2018, EN IEC 55014-1:2021, EN IEC 55014-2:2021.

În conformitate cu Directiva 2000/14/CE, anexa V, consultați Date tehnice la pagina 196 pentru valorile de sunet declarate.

Huskvarna, 2023-08-15

$$ \Delta \cdot 2 m $$

Claes Losdal, Manager Cercetare și dezvoltare, Husqvarna AB

Responsabil pentru documentația tehnică

CE
