MANUAL DE UTILIZADOR HBS30 SCHEPPACH
Explicação dos símbolos no aparelho
 | Aviso! O incumprimento poderá causar perigo de vida, perigo de ferimentos ou danos na ferramenta! |
 | Leia e siga o manual de instruções e as indicações de segurança antes da colocação em funcionamento! |
 | Use proteção auditiva! |
 | Use uma proteção respiratória, em caso de formação de pó! |
 | Use óculos de proteção! |
 | Atenção! Perigo de ferimentos! Não pegue na lâmina de serra em funcionamento! |
 | Use luvas de proteção. |
 | Atenção! Antes da montagem, limpeza, alteração, manutenção, armazenamento e transporte, deve desligar o aparelho e desconectar a fonte de alimentação elétrica. |
 | Sentido da lâmina de serra |
 | O produto cumpre as diretivas europeias em vigor. |
 | O produto está em conformidade com as diretrizes sérvias aplicáveis. |
Conteúdo: Página:
- Introdução.... 106
- Descrição do aparelho (Fig. 1 - 1b)....106
- Âmbito de fornecimento.... 107
- Utilização correta....107
- Indicações de segurança .... 108
- Dados técnicos 111
- Antes da colocação em funcionamento.... 111
- Montagem....111
- Operação 115
- Dicas de trabalho.... 115
- Ligação elétrica 117
- Limpeza, manutenção e armazenamento.... 117
- Transporte.... 118
- Eliminação e reciclagem.... 118
- Resolução de problemas.... 119
- Declaração de conformidade 393

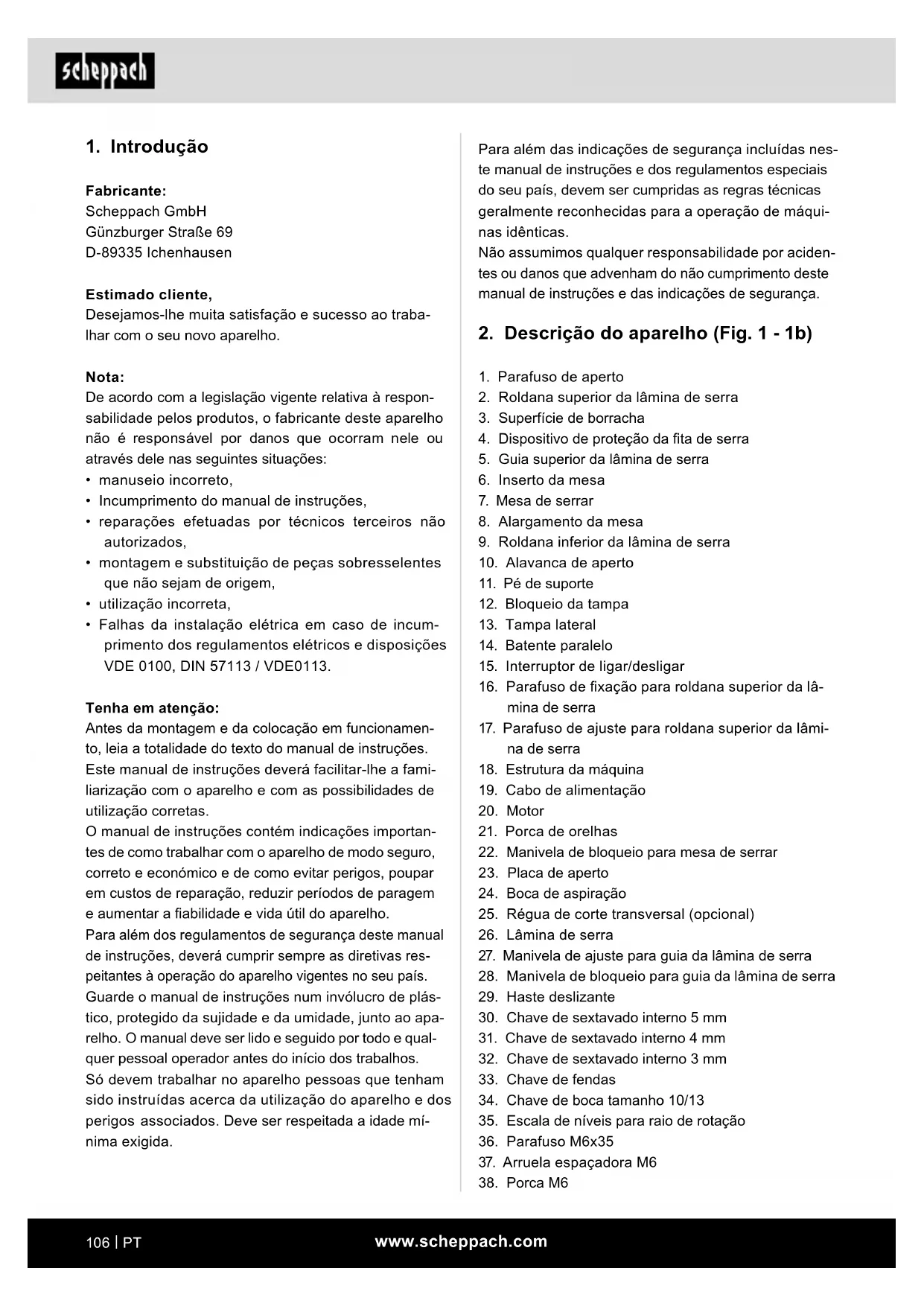

1. Introdução
Fabricante:
Scheppach GmbH
Desejamos-lhe muita satisfação e sucesso ao trabalhar com o seu novo aparelho.
Nota:
De acordo com a legislação vigente relativa à responsabilidade pelos produtos, o fabricante deste aparelho não é responsável por danos que ocorram nele ou através dele nas seguintes situações:
- manuseio incorreto,
- Incumprimento do manual de instruções,
- reparações efetuadas por técnicos terceiros não autorizados,
- montagem e substituição de peças sobresselentes que não sejam de origem,
- utilização incorreta,
- Falhas da instalação elétrica em caso de incumprimento dos regulamentos elétricos e disposições VDE 0100, DIN 57113 / VDE0113.
Tenha em atenção:
Antes da montagem e da colocação em funcionamento, leia a totalidade do texto do manual de instruções.
Este manual de instruções deverá facilitar-lhe a familiarização com o aparelho e com as possibilidades de utilização corretas.
O manual de instruções contém indicações importantes de como trabalhar com o aparelho de modo seguro, correto e econômico e de como evitar perigos, poupar em custos de reparação, reduzir períodos de paragem e aumentar a fiabilidade e vida útil do aparelho.
Para além dos regulamentos de segurança deste manual de instruções, deverá cumprir sempre as diretivas respeitantes à operação do aparelho vigentes no seu país.
Guarde o manual de instruções num invólucro de plástico, protegido da sujidade e da umidade, junto ao aparelho. O manual deve ser lido e seguido por todo e qualquer pessoal operador antes do início dos trabalhos.
Só devem trabalhar no aparelho pessoas que tenham sido instruídas acerca da utilização do aparelho e dos perigos associados. Deve ser respeitada a idade mínima exigida.
Para além das indicações de segurança incluídas neste manual de instruções e dos regulamentos especiais do seu país, devem ser cumpridas as regras técnicas geralmente reconhecidas para a operação de máquinas idênticas.
Não assumimos qualquer responsabilidade por acidentes ou danos que advenham do não cumprimento deste manual de instruções e das indicações de segurança.
2. Descrição do aparelho (Fig. 1 - 1b)
- Parafuso de aperto
- Roldana superior da lâmina de serra
- Superfície de borracha
- Dispositivo de proteção da fita de serra
- Guia superior da lâmina de serra
- Inserto da mesa
- Mesa de serrar
- Alargamento da mesa
- Roldana inferior da lâmina de serra
- Alavanca de aperto
- Pé de suporte
- Bloqueio da tampa
- Tampa lateral
- Batente paralelo
- Interruptor de ligar/desligar
- Parafuso de fixação para roldana superior da lâmina de serra
- Parafuso de ajuste para roldana superior da lâmina de serra
- Estrutura da máquina
- Cabo de alimentação
- Motor
- Porca de orelhas
- Manivela de bloqueio para mesa de serrar
- Placa de aperto
- Boca de aspiração
- Régua de corte transversal (opcional)
- Lâmina de serra
- Manivela de ajuste para guia da lâmina de serra
- Manivela de bloqueio para guia da lâmina de serra
- Haste deslizante
- Chave de sextavado interno 5 mm
- Chave de sextavado interno 4 mm
- Chave de sextavado interno 3 mm
- Chave de fendas
- Chave de boca tamanho 10/13
- Escala de níveis para raio de rotação
- Parafuso M6x35
- Arruela espaçadora M6
-
Porca M6
-
Parafuso M5x7
- Arruela dentada M5
- Porca serrilhada para batente paralelo
- Alavanca de aperto do batente paralelo
- Calha de sustentação para batente paralelo
- Indicador de nível
- Parafuso com sextavado interior para rolamento de apoio superior
- Rolamento de apoio superior
- Pino de guia, superior
- Parafuso com sextavado interior para pinos de guia superiores
- Suporte de fixação (superior)
- Suporte de fixação superior com parafuso com sextavado interior (2x)
- Rolamento de apoio inferior com parafuso com sextavado interior
- Rolamento de apoio inferior
- Suporte de fixação inferior com parafuso
- Proteção da lâmina de serra
- Parafuso com sextavado interior para pinos de guia inferiores
- Pino de guia, inferior
- Suporte de fixação (inferior)
- Parafuso (ajuste da mesa de serrar)
- Porca (ajuste da mesa de serrar)
- Suporte da haste deslizante
3. Âmbito de fornecimento
- Abra a embalagem e retire cuidadosamente o aparelho.
- Remova o material de embalamento, assim como as fixações de embalamento/transporte (se presentes).
- Verifique se o âmbito de fornecimento está completo.
- Inspezione o aparelho e os acessórios quanto a danos de transporte.
- Guarde a embalagem até ao fim do período de garantia, se possível.
⚠️ ATENÇÃO! O aparelho e o material de embalamento não são brinquedos! Crianças não deverão brincar com sacos de plástico, películas e peças pequenas! Risco de ingestão e asfixia!
1 x Serra de fita
1 x Mesa de serrar (7)
1 x Alargamento da mesa (8) com carril de guiamento (43)
1 x Batente paralelo (14)
1 x Haste deslizante (29)
1 x Chave de boca tamanho 10/13 (34)
3 x Chave de sextavado interno
3 mm (32)/4 mm (31)/5 mm (30)
1 x Parafuso M6x35 (36)
1 x Arruela espaçadora M6 (37)
1 x Porca M6 (38)
2 x Parafuso M5x7 (39)
2 x Arruela dentada M5 (40)
1 x Manual de instruções original
Opcional:
4. Utilização correta
O serrote de fita serve para cortes longitudinais e transversais de madeira ou de peças de aparência semelhante à madeira. Os materiais redondos só podem ser cortados com o dispositivo de fixação adequado.
A máquina só deve ser utilizada para o seu propósito especificado. Qualquer outra utilização é considerada incorreta. Os danos ou ferimentos daí resultantes serão da responsabilidade da entidade operadora/operador e não do fabricante.
Só devem ser utilizadas lâminas de serra adequadas à máquina. Faz igualmente parte da utilização correta o cumprimento das indicações de segurança, assim como das instruções de montagem e das indicações de operação no manual de instruções.
As pessoas que operem ou mantenham a máquina deverão ser familiarizadas com a mesma e ser instruídas relativamente aos perigos possível. Para além disso, devem ser estritamente cumpridos os regulamentos de prevenção de acidentes vigentes.
Devem ser seguidas todas as restantes regras gerais relativas às áreas de medicina do trabalho e de segurança.
Qualquer alteração na máquina exclui o fabricante de toda e qualquer responsabilidade por danos daí resultantes.
Mesmo que a máquina seja corretamente utilizada, não é possível excluir totalmente determinados riscos residuais. Consoante a construção e montagem da máquina, poderão surgir os seguintes pontos:
- Danos auditivos em caso de não utilização da proteção dos ouvidos necessária.
- Emissões nocivas à saúde de pós de madeira em caso de utilização em espacos fechados.
- Risco de acidentes através do contacto manual com a região de corte não coberta da máquina.
- Risco de ferimentos durante a mudança de ferramentas (perigo de corte).
- Perigo de deslizamento lateral de peças ou partes de pecas.
- Esmagamento dos dedos.
- Perigo de retrocesso.
- Inclinação das peças devido a superfície de apoio insuficiente.
- Entrada em contacto com a ferramenta de corte.
- Proiecção de pedacos de ramos e partes de pecas.
Tenha em atenção que os nossos aparelhos não foram desenvolvidos para utilização em ambientes comerciais, artesanais ou industriais. Não assumimos qualquer garantia, se o aparelho for utilizado em ambientes comerciais, artesanais, industriais ou equivalentes.
5. Indicações de segurança
Indicações de segurança gerais para ferramentas elétricas
⚠ AVISO: Leia todas as indicações de segurança, instruções, ilustrações e dados técnicos que vêm com esta ferramenta elétrica.
O incumprimento das instruções que se seguem poderá causar choques elétricos, incêndio e/ou ferimentos graves.
Guarde todas as indicações de segurança e instruções para uso futuro.
O termo "ferramenta elétrica" utilizado nas indicações de segurança refere-se a ferramentas elétricas alimentadas pela rede elétrica (com cabo de alimentação) ou a ferramentas elétricas alimentadas por bateria (sem cabo de alimentação).
1) Segurança no posto de trabalho
a) Mantenha a sua área de trabalho limpa e bem iluminada. Desordem ou áreas de trabalho não iluminadas podem provocar acidentes.
b) Não trabalhe com a ferramenta elétrica num ambiente potencialmente explosivo, no qual estejam presentes líquidos inflamáveis, gases ou poeiras. As ferramentas elétricas geram faíscas, que podem inflamar a poeira ou os vapores.
c) Mantenha as crianças e outras pessoas afas-tadas enquanto usa a ferramenta elétrica. Em caso de distração, pode perder o controlo da fer- ramenta elétrica.
2) Segurança elétrica
a) A ficha de ligação da ferramenta elétrica tem de caber na tomada. A ficha não deve ser modificada de forma alguma. Não utilize qualquer ficha de adaptador em conjunto com ferramentas elétricas com ligação à terra. As fichas inalteradas e as tomadas adequadas diminuem o risco de um choque elétrico.
b) Evite o contacto do corpo com superfícies liga-
das à terra, como tubos, aquecedores, fogões
e frigoríficos. Existe um risco elevado de choque
elétrico se o seu corpo estiver ligado à terra.
c) Mantenha as ferramentas elétricas afastadas de chuva e humidade. A penetração de água na ferramenta elétrica aumenta o risco de um choque elétrico.
d) Não use o cabo de ligação para transportar ou suspender a ferramenta elétrica ou para desligar a ficha da tomada. Mantenha o cabo de ligação afastado de calor, óleo, bordas afiadas ou peças móveis. Cabos de ligação danificados ou enrolados aumentam o risco de um choque elétrico.
e) Ao trabalhar com uma ferramenta elétrica ao ar livre, use apenas linhas de prolongamento que também sejam adequados para utilização no exterior. A utilização de uma linha de prolongamento adequada para a área exterior diminui o risco de um choque elétrico.
f) Se for inevitável a operação da ferramenta elétrica num ambiente húmido, use um disjuntor diferencial. A utilização de um disjuntor diferencial diminui o risco de um choque elétrico.
3) Segurança de pessoas
a) Mantenha-se atento, concentre-se no que está a fazer e proceda com sensatez ao trabalho com uma ferramenta elétrica. Não utilize qualquer ferramenta elétrica se estiver com sono ou sob a influência de álcool, drogas ou medicamentos. Um instante de descuido durante a utilização da ferramenta elétrica pode provocar ferimentos graves.
b) Utilize sempre equipamento de proteção individual e óculos de proteção. A utilização de equipamento de proteção individual, como máscara antipoeira, sapatos de segurança antiderrapantes, capacete de proteção ou proteção auditiva, dependendo do tipo e uso da ferramenta elétrica, reduz o risco de ferimentos.
c) Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de a ligar à fonte de alimentação e/ou à bateria, receber corrente ou transportá-la. Se tiver o dedo no interruptor quando estiver a transportar a ferramenta elétrica ou se conetar a ferramenta elétrica à fonte de alimentação, isso pode causar um acidente.
d) Remova as ferramentas de ajuste ou as chaves de caixa antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa peça rotativa da ferramenta elétrica pode causar ferimentos.
e) Evite uma posição do corpo anormal. Certifique-se de que se coloca numa posição segura e que mantém o equilíbrio em todos os momentos. Assim, controla melhor a ferramenta elétrica em situações inesperadas.
f) Use vestuário de trabalho adequado. Não use roupas largas ou joalharia. Mantenha o cabelo e a roupa afastados de peças móveis. Roupa larga, joalharia ou cabelos longos podem ser capturados por peças móveis.
g) Se puderem ser montados equipamentos de aspiração e recolha de pó, certifique-se de que estes estão ligados e são usados corretamente. A utilização de uma aspiração de pó pode reduzir riscos devido a pó.
h) Não se sinta seguro e nunca transgrida as regras de segurança para ferramentas elétricas, mesmo se estiver familiarizado com a ferramenta elétrica após uso frequente. A atuação descuidada pode provocar lesões graves, dentro em frações de segundos.
4) Utilização e manuseio da ferramenta elétrica
a) Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica adequada para o seu trabalho. Com a ferramenta elétrica correta, trabalha melhor e de forma mais segura na gama de desempenho especificada.
b) Não utilize qualquer ferramenta elétrica cujo interruptor esteja defeituoso. Uma ferramenta elétrica que já não possa ser ligada ou desligada é perigosa e tem de ser reparada.
c) Desconete a ficha da tomada e/ou remova a bateria antes de efetuar quaisquer ajustes no aparelho, trocar insertos da ferramenta ou guardar a ferramenta elétrica. Esta medida de precaução impede o arranque involuntário da ferramenta elétrica.
d) Guarde as ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita a utilização desta ferramenta elétrica a pessoas que não estejam familiarizadas com ela ou não tenham lido estas instruções. As ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.
e) Realize a manutenção das ferramentas elétricas e das ferramentas de colocação com cuidado. Verifique se as peças móveis funcionam na perfeição e não ficam presas, se peças estão partidas ou danificadas de forma a prejudicar a função da ferramenta elétrica. Mande reparar peças danificadas antes da utilização da ferramenta elétrica. Muitos acidentes são causados por ferramentas elétricas com a manutenção mal realizada.
f) Mantenha as suas ferramentas de corte afiadas e limpas. Ferramentas de corte com arestas de corte afiadas tratadas com cuidado emperram menos e são mais fáceis de usar.
g) Utilize ferramentas elétricas, acessórios, ferramentas de colocação, etc. de acordo com estas instruções. Tome em consideração as condições de trabalho e a atividade a ser realizada. A utilização de ferramentas elétricas para aplicações que não sejam as previstas pode conduzir a situações perigosas.
h) Mantenha as pegas e superfícies para segurar secas, limpas e livres de óleo e massa lubrificante. Em situações imprevistas, pegas e superfícies para segurar escorregadias não permitem uma operação e controlo seguro da ferramenta elétrica.
5) Assistência
a) A ferramenta elétrica só deve ser reparada por pessoal especializado, usando somente peças sobresselentes originais. Assim assegura-se que a segurança da ferramenta elétrica é mantida.
Indicações de segurança adicionais
- Use luvas de proteção durante todos os trabalhos de manutenção na lâmina de serra!
- Para cortar toros redondos, deve ser utilizada uma estrutura que impeça a torção da peça.
- Para cortar tábuas na vertical, deve ser utilizada uma estrutura que impeça a peça de rebater
- Para cumprir os valores de emissão de poeiras no processamento de madeira e para uma operação segura, deve ser ligado um sistema de extração de pó com uma velocidade do ar de, pelo menos, 20 m/s.
- Transmita as indicações de segurança a todas as pessoas que trabalham na máquina.
- Não utilize a serra para serrar lenha.
- A máquina está equipada com um interruptor de segurança contra a reativação após uma quebra de tensão.
- Antes da colocação em funcionamento, verifique se a tensão indicada na placa do aparelho corresponde à rede elétrica.
- Utilizar o tambor de cabo exclusivamente com o cabo desenrolado.
- As pessoas que realizam trabalhos na máquina não podem ser distraídas por outros.
- Observe o sentido de rotação do motor e da lâmina de serra
- Os dispositivos de segurança na máquina não podem ser desmontados ou inutilizados.
- Não corte peças demasiado pequenas para conseguir agarrá-las com a mão.
- Nunca remova pedaços ou aparas soltas ou ainda peças de madeira emperradas com a lâmina de serra em movimento.
- Os regulamentos de prevenção de acidentes aplicáveis e as restantes regras técnicas de segurança geralmente aceites devem ser respeitados.
- Observar as notas da associação profissional (VBG 7)
- Coloque a proteção da lâmina de serra a uma altura de aprox. 3 mm acima do material a serrar.
⚠ ATENÇÃO! Segurar peças compridas contra que-
da após o processo de corte. (por exemplo, cavalete
rolante, etc.)
- Durante o transporte do aparelho, o dispositivo de proteção da fita de serra (3) deve encontrar-se na posição mais baixa, perto da mesa.
- As tampas protetoras não podem ser utilizadas para transporte ou funcionamento incorreto.
- Não devem ser usadas fitas de serra deformadas ou danificadas.
- Substituir a unidade de mesa gasta.
- Nunca coloque a máquina em funcionamento se a porta protetora ou o dispositivo de proteção amovível da lâmina de serra estiverem abertos.
- Certifique-se que a seleção da lâmina de serra e a velocidade são adequadas à peça a ser cortada.
- Não inicie a limpeza da lâmina de serra antes de esta parar por completo.
- Para cortes retos de peças pequenas contra o batente paralelo, deve ser utilizada uma haste deslizante.
- Use luvas ao manusear lâminas de serra e materiais ásperos!
- Durante o transporte, o dispositivo de proteção da fita de serra deve encontrar-se na posição mais bai-xa e perto da mesa.
- Para cortes em ângulo com a mesa inclinada, o batente paralelo deve estar disposto na parte inferior da mesa.
- Nunca utilizar dispositivos de proteção amovíveis para levantamento ou transporte.
- Certifique-se de que utiliza e ajusta corretamente o dispositivo de proteção da lâmina de serra.
- Respeite a distância de segurança das mãos em relação à lâmina de serra. Utilize uma haste deslizante para cortes pequenos.
- Ajuste os dispositivos de proteção reguláveis de forma a ficar o mais próximo possível da peça.
- Armazene a haste deslizante no suporte da máquina previsto para o efeito, para que a possa alcançar da sua posição de trabalho normal e para que a tenha sempre disponível.
- Na posição de trabalho normal, o operador encontra-se à frente da máquina.
- Ao serrar madeira, ligue a serra de fita a um dispositivo de recolha de pó.
- Ao cortar madeira de forma redonda ou irregular, utilize um dispositivo de retenção apropriado que impeça a rotação da peça.
⚠ AVISO! Esta ferramenta elétrica cria um campo eletromagnético durante o funcionamento. Esse campo poderá, sob determinadas circunstâncias, afetar implantes médicos ativos e passivos. Para reduzir o risco de ferimentos graves ou mortais, recomendamos às pessoas com implantes médicos que consultem o seu médico e o fabricante do seu implante antes de operarem a ferramenta elétrica.
Riscos residuais
A ferramenta elétrica foi produzida de acordo com o estado da técnica e com as regras de segurança reconhecidas. No entanto, poderão surgir riscos residuais durante os trabalhos.
- Risco de ferimentos dos dedos e das mãos provocados pela lâmina de serra em execução, devido ao manuseamento incorreto da peça.
Ferimentos provocados pelo deslizamento da peça, devido à fixação ou manuseamento incorreto, como trabalhos sem batente.
- Risco de saúde provocado pelas poeiras e aparas de madeira. Usar equipamento de proteção individual necessário, como proteção ocular. Utilizar sistema de exaustão!
- Lesões provocadas por lâmina de serra com defeito. Verificar regularmente a integridade da lâmina de serra.
- Risco de ferimentos nos dedos e nas mãos durante a troca de lâmina de serra. Usar luvas de proteção adequadas.
- Risco de ferimentos ao ligar a máquina, provocado pela lâmina de serra em execução.
- Risco advindo da eletricidade em caso de utilização incorreta de cabos elétricos.
- Risco de saúde provocado pela lâmina de serra em execução, em caso de cabelos compridos ou roupas largas. Usar equipamento de proteção pessoal, como redes de cabelo e vestuário de trabalho ajustado.
- Além disso, poderão existir riscos residuais não evidentes, apesar de terem sido tomadas todas as medidas relevantes.
- Os riscos residuais podem ser minimizados, se forem seguidas as "Indicações de segurança gerais", a "Utilização correta" e o manual de instruções na sua generalidade.
6. Dados técnicos
Motor de corrente alternada 230 - 240 V \~ 50 Hz
| Potência | S1* 250 W, S2** 30 min 350 W |
| Velocidade em vazio 1400 rpm |
| Comprimento da lâmina de serra | 1400 mm |
| Largura da fita de serra 6-12 mm |
| Velocidade da lâmina de serra 900 m/min |
| Altura de corte | 0 - 80 mm |
| Alcance | 200 mm |
| Tamanho da mesa de serrar | 300 x 300 mm |
| Tamanho da mesa com alargamento mín. | 380 x 300 mm |
| Tamanho da mesa com alargamento da mesa máx. | 535 x 300 mm |
| Mesa inclinável | 0° a 45° |
| Tamanho máx. da peça | 400 x 400 x 80 mm |
| Peso | 19 kg |
Reservados os direitos a alterações técnicas!
* Modo de operação S1, operação contínua.
** Modo de operação S2, operação de curto prazo com carga constante; duração da operação nominal A peça deve ter uma altura mínima de 3 mm e uma largura mínima de 10 mm.
Os valores de ruído e vibração foram determinados de acordo com a norma EN 62841.
| Nível de pressão sonora L_pA | 77.4 dB |
| Incerteza K_pA | 3 dB |
| Nível de potência sonora L_WA | 90.4 dB |
| Incerteza K_pA | 3 dB |
Usar proteção auditiva.
O ruído pode causar perda de audição. Valores totais de vibrações (soma vetorial das três direções) calculados nos termos da EN 62841.
7. Antes da colocação em funcionamento
A máquina deve estar estável, ou seja, deve ser aparafusada a uma bancada de trabalho ou a uma estrutura segura. Para este efeito, encontra furos de fixação na base da máquina.
- A mesa de serrar deve ser montada corretamente
- Antes da colocação em funcionamento, todas as coberturas e dispositivos de segurança devem estar instalados corretamente.
- A lâmina de serra deve poder girar livremente.
- Observar a madeira já processada quando a corpos estranhos, como por ex. pregos ou parafusos, etc.
- Antes de ligar/desligar, certifique-se de que a lâmina de serra está montada corretamente e as peças móveis se movem sem problemas.
- Antes de ligar a máquina, verificar se os dados da placa de características correspondem aos dados efetivos da rede.
8. Montagem
⚠️ ATENÇÃO! Antes de qualquer trabalho de manutenção, transformação e montagem no serrote de fita, o fio da tomada deve ser desligado.
Ferramenta de montagem
1 x Chave de boca tamanho 10/13
1 x Chave de sextavado interno tamanho 3
1 x Chave de sextavado interno tamanho 4
1 x Chave de sextavado interno tamanho 5
1 x Chave de fendas
Por motivos técnicos relacionados com o acondicionamento, a mesa de serrar e o alargamento da mesa não estão montados.
8.1 Montar a mesa de serrar (Fig. 2 - 3)
- Remova a porca de orelhas (21), o punho de fixação (22), as duas arruelas e a placa de aperto (23). (Fig. 2)
- Passe a mesa de serrar (7) através da lâmina de serra (26). Fixe a mesma com a placa (23), as duas arruelas, a porca de orelhas (21) e o punho de fixação (22) a ambos os parafusos na estrutura da máquina (18). (Fig. 3)
- Monte o parafuso M6x35 (36) com duas arruelas espaçadoras (37) e a porca (38) na mesa. (Fig. 3)
8.2 Montagem do alargamento da mesa
(Fig. 4 + 4.1 + 4.2 + 4.3 + 4.4)
- Remova os dois parafusos (39) e as arruelas dentadas (40) do alargamento da mesa (8). (Fig. 4)
- Faça deslizar o alargamento da mesa (8) sobre a mesa montada na máquina (7). Certifique-se de que a alavanca de tensão (10) está aberta (Fig. 4.1 + 4.2).
- Faça deslizar o alargamento da mesa completamente sobre a mesa (Fig. 4.3), para fixar os dois parafusos (39) dos dois lados. (Fig. 4.4) Assegure-se de que monta os parafusos (39) dos dois lados. Os dois parafusos servem de limite de extensão do alargamento da mesa.
8.3 Montar o batente paralelo (Fig. 5)
- Monte o batente paralelo (14), colocando-o atrás e fixando a alavanca de aperto (42) para baixo.
- Durante a desmontagem, puxe a alavanca de aperto (42) para cima e retire o batente paralelo (14).
- A força de aperto do batente paralelo pode ser ajustada na porca serrilhada posterior (41).
8.4 Ajuste da largura de corte (Fig. 5 + 5.1)
- Deve-se utilizar o batente paralelo (14) para cortes longitudinais de peças de madeira.
- Coloque o batente paralelo (14) no carril de guiamento (43), à direita ou à esquerda da lâmina de serra.
- No carril de guiamento para o batente paralelo (43) encontram-se 2 escalas que indicam a distância entre o carril de batente e a lâmina de serra.
- Ajustar o batente paralelo (14) à medida desejada no indicador de nível (44) e fixar com a alavanca de aperto (42) para o batente paralelo (Fig. 5)
8.5 Utilização do alargamento da mesa (Fig. 6 - 6.2)
- No caso de peças particularmente largas, deve-se usar sempre o alargamento da mesa (8).
- Desaperte a alavanca de aperto (10) e puxe o alargamento da mesa para fora até que a peça a serrar possa estender-se sobre o alargamento sem tombar. (Fig. 6.2)
8.6 Aperto da fita de serra (Fig. 1)
⚠️ ATENÇÃO! Em caso de paragem prolongada da serra, a lâmina de serra deve ser relaxada, ou seja, a tensão da lâmina de corte deve ser verificada antes de ligar a serra.
- Rodar o parafuso de aperto (1) no sentido dos ponteiros do relógio para apertar a fita de serra (26). A tensão correta da fita de serra pode ser verificada através da pressão lateral do dedo contra a mesma, centrada entre os dois rolos da fita de serra (2 + 9). Aqui, a fita de serra (26) só deve ser pressionada minimamente (cerca de 1 - 2 mm).
- Ao tocar numa lâmina de serra suficientemente esticada, esta faz um som metálico.
- Caso esta não esteja em utilização há algum tempo, relaxe a lâmina de serra, de forma a que não seja excessivamente alongada.
⚠️ ATENÇÃO! Em caso de tensão elevada, a lâmina de serra pode partir. RISCO DE FERIMENTOS! Se a tensão for muito baixa, o rolo da fita de serra acionado (9) pode rodar, fazendo com que a fita de serra pare.
8.7 Ajuste da fita de serra (Fig. 1 + 1a)
⚠️ ATENÇÃO! Antes de poder executar o ajuste da lâmina de serra, a lâmina deve ser corretamente tensionada.
- Abra as tampas laterais (13), soltando o bloqueio da tampa (12) com a ajuda da chave de fendas (33).
-
Rode lentamente a roldana superior da lâmina de serra (2) no sentido dos ponteiros do relógio. A fita de serra (26) deve ficar ao centro do rolo da fita de serra (2). Se esse não for o caso, o ângulo de inclinação da roldana superior da lâmina de serra (2) deve ser corrigido.
-
Se a fita de serra (26) estiver mais perto da aresta traseira do rolo da fita de serra (2), o parafuso de ajuste (17) deve ser rodado no sentido contrário ao dos ponteiros do relógio.
- Abra o parafuso de segurança do rolo da fita de serra superior (16).
- Rodar lentamente o rolo da fita de serra inferior (9) com uma mão, para verificar a posição da fita de serra (26).
- Se a fita de serra (26) estiver na aresta frontal do rolo da fita de serra (2), o parafuso de ajuste (17) deve ser rodado no sentido dos ponteiros do relógio.
- Após o ajuste do rolo da fita de serra superior (2), deve-se controlar a posição da fita de serra (26) no rolo da fita de serra inferior (9). Neste ponto, a fita de serra (26) deve, igualmente, ficar ao centro do rolo da fita de serra (9). Se esse não for o caso, a inclinação da roldana superior da lâmina de serra (2) deve ser ajustada novamente.
- Até que o ajuste do rolo da fita de serra superior (2) afete a posição da fita de serra no rolo da fita de serra inferior (9), este deve ser rodado várias vezes.
- Apertar o parafuso de segurança do rolo da fita de serra em cima (16).
- Após o ajuste, as tampas laterais (13) devem ser novamente fechadas e bloqueadas com os bloqueios das tampas (12), com a ajuda da chave de fendas (33).
8.8 Ajuste do guiamento da fita de serra (Fig. 7 - 10)
Tanto os mancais de apoio (46 + 52) como as cavilhas de guiamento (47 + 56) devem ser reajustados após cada substituição da fita de serra.
- Abra as tampas laterais (13), soltando o bloqueio da tampa (12) com a ajuda da chave de fendas (33).
8.8.1 Mancal de apoio superior (46) (Fig. 7)
- Afrouxar o parafuso de sextavado interior do mancal de apoio superior (45).
- Deslocar o mancal de apoio (46) até este deixar de tocar na fita de serra (26) (distância máx. 0,5 mm).
- Apertar novamente o parafuso de sextavado interior do mancal de apoio superior (45).
8.8.2 Ajustar o mancal de apoio inferior (52) (Fig. 9)
- Desmontar a mesa de serrar como em 8.1, mas na direção contrária.
-
Desapertar o parafuso de sextavado interior do mancal de apoio inferior (51).
-
Deslocar o mancal de apoio inferior (52) até este deixar de tocar na fita de serra (26) (distância máx. 0,5 mm).
- Voltar a apertar o parafuso de sextavado interior do mancal de apoio inferior (51).
8.8.3 Ajustar as cavilhas de guiamento superiores (47) (Fig. 7 + 8)
- Afrouxar os parafusos de sextavado interior do su-
porte de entrada superior (50)
- Deslocar o suporte de entrada superior (49) das cavilhas de guiamento superiores (47) até que a aresta dianteira das cavilhas de guiamento (47) fique aprox. 1 mm atrás da profundidade dos dentes da fita de serra.
- Volte a apertar os parafusos de sextavado interior do suporte de entrada superior (50).
ATENÇÃO! A lâmina de serra tornar-se-á inutilizável se os dentes entrarem em contacto com os pinos de guia com a lâmina de serra em funcionamento.
- Afrouxe os parafusos de sextavado interior das cavilhas de guiamento superiores (48).
- Empurre as cavilhas de guiamento (47) na direção da fita de serra!
△ ATENÇÃO! A distância entre as cavilhas de guiamento (47) e a fita de serra (26) não pode ultrapassar um máximo de 0,5 mm. (A lâmina de serra não pode prender)
- Voltar a apertar os parafusos de sextavado interior (48).
- Rodar várias vezes a roldana superior da lâmina de serra (2) no sentido dos ponteiros do relógio.
- Verifique novamente o ajuste das cavilhas de guia-
mento superiores (47) e reajuste, se necessário.
- Se necessário, reajuste o mancal de apoio superior (46) (8.8.1).
8.8.4 Ajustar as cavilhas de guiamento inferiores (56) (Fig. 9 + 10)
• Desmontar mesa de serrar (7)
- Afrouxar o parafuso do suporte de entrada inferior (53) (chave de sextavado interno tamanho 5)
- Deslocar o suporte de entrada inferior (57) das cavilhas de guiamento inferiores (56) até que a aresta dianteira das cavilhas de guiamento inferiores (56) esteja cerca de 1 mm atrás da profundidade dos dentes da fita de serra.
- Volte a apertar o parafuso do suporte de entrada inferior (53).
⚠️ ATENÇÃO! A lâmina de serra tornar-se-á inutilizável se os dentes entrarem em contacto com os pinos de guia com a lâmina de serra em funcionamento.
- Afrouxar os parafusos de sextavado interior das cavilhas de guiamento inferiores (55).
- Empurre as duas cavilhas de guiamento inferiores (56) na direção da fita de serra até que a distância entre as cavilhas de guiamento (56) e a fita de serra (26) não ultrapasse um máximo de 0,5 mm. (A lâmina de serra não pode prender)
- Volte a apertar os parafusos de sextavado interior das cavilhas de guiamento inferiores (55).
- Rode várias vezes o rolo da fita de serra inferior (9) no sentido dos ponteiros do relógio.
- Verifique novamente o ajuste das cavilhas de guia-
mento inferiores (56) e reajuste, se necessário.
- Se necessário, reajuste o mancal de apoio inferior (52) (8.8.2).
8.9 Ajustar o guiamento da fita de serra superior (5) (Fig. 11)
- Afrouxar o punho de fixação do guiamento da fita de serra (28).
- Descer o guiamento da fita de serra (5), rodando o punho de fixação do guiamento da fita de serra (27) para o mais próximo possível (distância de 2 - 3 mm) do material a cortar.
- Voltar a apertar o punho de fixação (28).
- Antes de cada processo de corte, a configuração deve ser verificada e reajustada.
8.10 Ajustar a mesa de serrar (7) a 90° (Fig. 2 + 12 + 13)
- Colocar o guia superior da lâmina de serra (5) totalmente para cima. (8.9)
- Afrouxar o punho de fixação (22) e a porca de ore-lhas (21) (Fig. 2).
- Criar um ângulo entre a fita de serra (26) e a mesa de serrar (7). Esquadro não incluído no âmbito de fornecimento.
- Inclinar a mesa de serrar (7), rodando-a até que o ângulo em relação à fita de serra (26) seja de exata-mente 90°. Se a mesa de serrar já estiver apoiada no parafuso (58) e o ângulo de 90° não puder ser ajustado, desapertar a porca (59) e encurtar o parafuso (58), rodando no sentido dos ponteiros do relógio.
- Volte a apertar o punho de fixação (22) e a porca de orelhas (21).
- Afrouxar a porca (59), se necessário.
- Ajustar o parafuso (58) até tocar na parte inferior da mesa de serrar.
- Apertar novamente a porca (59), para fixar o para-fuso (58).
8.11 Que fita de serra utilizar
A lâmina de serra fornecida no serrote de fita foi concebida para uso universal. Na seleção da lâmina de serra, devem ser respeitados os seguintes critérios:
- Pode cortar raios mais estreitos com uma lâmina de serra estreita, do que com uma larga.
- É utilizada uma lâmina de serra larga quando se pretende executar um corte reto. Tal é importante sobretudo para cortes de madeira. A lâmina de serra tem tendência para seguir os veios da madeira e, assim, divergir ligeiramente da linha de corte pretendida.
- As lâminas de serra de dentes finos, comparativamente às lâminas de serra de dentes largos, possuem um corte mais suave, mas também mais moroso.
⚠️ ATENÇÃO! Nunca utilizar serras de fita deformadas ou gastos!
8.12 Suporte da haste deslizante (Fig. 14)
O suporte da haste deslizante (60) é pré-montado na estrutura da máquina. Quando não estiver em uso, a haste deslizante (29) deve ser sempre arrumada no suporte próprio.
8.13 Substituir o inserto da mesa (Fig. 15)
Em caso de desgaste ou dano, o inserto da mesa (6) deve ser substituído, pois, de outra forma, existe um elevado perigo de ferimentos.
- Retirar a inserção da mesa (6) gasta para cima.
- A montagem da nova inserção da mesa ocorre na sequência inversa.
8.14 Substituir a fita de serra (Fig. 1a + 1b + 16)
- Ajustar o guiamento da fita de serra (5) a cerca de meia altura entre a mesa de serrar (7) e a estrutura da máquina (18).
- Soltar os bloqueios das tampas (12) e abrir as tampas laterais (13).
- Remova o parafuso M6x35 (36) com as duas arruelas espaçadoras (37) e a porca (38) da mesa.(Fig. 3)
- Afrouxar a fita de serra (26), rodando o parafuso de aperto (1) no sentido contrário ao dos ponteiros do relógio.
- Retirar a fita de serra (26) dos rolos da fita de serra (2+9) e através da ranhura na mesa de serrar (7).
-
Voltar a alinhar a nova fita de serra (26) ao centro dos dois rolos da fita de serra (2+9). Os dentes da fita de serra (26) devem apresentar-se para baixo, na direção da mesa de serrar (Fig. 6).
-
Esticar a fita de serra (26) (ver 8.6)
• Voltar a fechar as tampas laterais (13).
- Monte o parafuso M6x35 (36) com duas arruelas espaçadoras (37) e a porca (38) na mesa. (Fig. 3)
8.15 Boca de aspiração (Fig. 1a)
A serra de fita está equipada com uma boca de aspiração (24) ∅ 40 mm para as aparas.
Opere o aparelho apenas com uma aspiração adequada. verifique e limpe regularmente os canais de aspiração.
8.16 Régua de corte transversal (25) (opcional) (Fig. 23)
- Inserir a régua de corte transversal (25) na ranhura (A) da mesa de serrar.
- Afrouxar o parafuso da pega (E).
- Rodar o batente transversal (C) até estar ajustada a medida do ângulo pretendida. A seta (F) no batente transversal indica o ângulo definido.
- Apertar novamente o parafuso da pega (E).
- O carril de batente (B) pode ser deslocado no batente transversal (C). Para isso, desaperte o parafuso de cabeça estriada (D) e desloque o carril de batente (B) para a posição desejada. Volte a apertar o parafuso de cabeça estriada (D).
⚠ ATENÇÃO! Não desloque demasiado o carril de batente (B) na direção da lâmina de serra.
ATENÇÃO! Durante os trabalhos na máquina, todos os dispositivos de segurança e coberturas devem estar instalados. A roda de fita superior e inferior é revestida por uma proteção aplicada de forma fixa e por uma tampa da caixa móvel. Ao abrir a tampa da caixa, a máquina é desligada. Só é possível ligar com a tampa fechada.
9. Operação
⚠️ ATENÇÃO!
É absolutamente necessário que o produto seja montado por completo antes da colocação em funcionamento!
9.1 Interruptor para ligar/desligar (15) (Fig. 17)
- Ao premir o botão verde "I", a serra pode ser ligada.
- Para voltar a desligar a serra, deve premir o botão vermelho "0".
- O serrote de fita está equipado com um botão de subtensão. Em caso de falha de energia, o serrote deve ser ligado novamente.
9.2 Batente paralelo (Fig. 5 + 18)
- Coloque o batente paralelo (14) no carril de guiamento (43), à direita ou à esquerda da lâmina de serra.
- Pressionar o estribo de fixação (42) para baixo para fixar o batente paralelo (14). A força de aperto do batente paralelo pode ser ajustada na porca serrilhada posterior (41).
- Garanta que o batente paralelo (14) funciona sempre paralelamente à fita de serra (26).
9.3 Cortes oblíquos (Fig. 20)
Para poder executar cortes oblíquos paralelamente à fita de serra (26), é possível inclinar a mesa de serrar (7) de 0° a 45° para a frente.
- Afrouxe o punho de fixação (22) e a porca de ore-lhas (21).
- Incline a mesa de serrar (7) para a frente até a medida do ângulo pretendida estar ajustada na escala graduada (35).
- Volte a apertar o punho de fixação (22) e a porca de orelhas (21).
⚠️ ATENÇÃO! No caso de uma mesa de serrar (7) inclinada, o batente paralelo (14) é colocado à direita da fita de serra (26) no sentido de operação. Desta forma, é evitado o deslizamento da peça.
10. Dicas de trabalho
As sugestões que se seguem são exemplos de uma utilização segura de serrotes de fita.
Os procedimentos seguros que se seguem são considerados um contributo para a segurança, mas podem não ser adequados, completos ou plenamente aplicáveis a todas as utilizações. Estes podem não cobrir todas as situações de perigo possíveis e devem ser cuidadosamente interpretados.
- Para trabalhos em espaços fechados, ligar as máquinas a um sistema de aspiração.
- Quando a máquina estiver fora de serviço, como por exemplo, no fim do trabalho, relaxe a lâmina de serra. Coloque uma mensagem correspondente sobre o tensionamento da lâmina de serra na máquina, para o utilizador seguinte.
- Una as lâminas de serra que não estar a ser utilizadas e guarde-as num local seco. Antes da utilização, verificar quanto a defeitos (rodas dentadas, fendas). Não utilizar serras de fita com defeito!
- Utilize luvas adequadas ao manusear serras de fita.
-
Antes do início dos trabalhos, todos os dispositivos de proteção e segurança devem estar bem instalados na máquina.
-
Nunca limpe a lâmina de serra ou o guia da lâmina de serra com uma escova de mão ou espátula com a serra em execução. As serras de fita resinosas comprometem a segurança no trabalho e devem ser limpas regularmente.
- Para sua própria proteção, use óculos de proteção e proteção de ouvidos durante os trabalhos. Use uma rede de cabelo para cabelos compridos. Enrole as mangas largas até aos cotovelos.
- Ao trabalhar com o guia da lâmina de serra, esteja sempre o mais perto possível da peça.
- Certifique-se de que as condições de luminosidade na área de trabalho e em toda a área envolvente são suficientes.
- Para cortes retos, use sempre o batente paralelo, de forma a evitar a inclinação ou deslizamento da peça.
- Usar a haste deslizante para manusear peças pequenas com deslocação manual.
- Para cortes diagonais, colocar a mesa de serra na posição adequada e passar a peça pelo batente paralelo.
- Para cortes de espigões e pinos em forma de rabo de andorinha ou de calços da mesa de serrar, colocar respetivamente na posição adequada da escala de ângulos.
- No caso de cortes curvos e irregulares, avançar a peça uniformemente com as duas mãos e os dedos fechados. Segurar uma área segura da peça com as mãos.
- Para executar novamente cortes curvos e irregulares, utilizar um molde auxiliar.
- Para cortar toros redondos da peça, impeça a rotação da peça.
⚠ ATENÇÃO! Recomendamos um corte de teste após cada novo ajuste para verificar a medida definida.
- O guiamento da fita de serra superior (5) deve ser colocado o mais próximo possível da peça em todos os processos de corte (ver 8.9).
- A peça deve ser sempre levada com as duas mãos e mantida horizontalmente à mesa de serrar (7). Deste modo, é evitado o encravamento da fita de serra (26).
- A alimentação deve ser sempre executada com pressão uniforme, mas apenas a estritamente necessária para que a lâmina de serra corte facilmente o material sem bloquear.
-
Utilizar sempre o batente paralelo (14) para todos os processos de corte nos quais pode ser utilizado.
-
É preferível executar um corte de uma só vez do que em várias fases, pois tal pode exigir a retirada da peça. No entanto, se a retração for inevitável, o serrote de fita deve ser desligado de antemão. Retirar a peça apenas quando a fita de serra (26) estiver parada.
- Ao serrar, a peça deve ser sempre conduzida com o lado mais comprido.
△ ATENÇÃO! Ao manusear peças mais pequenas, é obrigatório usar a haste deslizante. A haste deslizante (29) deve ser sempre guardada à mão, no suporte de haste deslizante (60) previsto para o efeito, do lado da serra.
10.1 Execução de cortes longitudinais (Fig. 19)
Aqui, a peça é cortada no sentido longitudinal.
- Ajustar o batente paralelo (14) ao lado esquerdo (se possível) da fita de serra (26) conforme a largura pretendida.
- Descer o guiamento da fita de serra (5) sobre a peça. (ver 8.9)
• Ligar serra. (ver 9.1)
- Empurrar uma aresta da peça com a mão direita contra o batente paralelo (14), ao passo que a parte plana assenta na mesa de serrar (7).
- Fazer deslizar a peça com avanço uniforme ao longo do batente paralelo (14) para a fita de serra (26).
- Importante: As peças compridas devem ser protegidas contra queda após o processo de corte (por exemplo, com um suporte de desenrolamento, etc.)
10.2 Execução de cortes oblíquos (Fig. 20)
- Ajustar a mesa de serrar ao ângulo desejado (ver 9.3).
- Executar o corte de acordo com o descrito em 10.1. Para cortes diagonais, certifique-se que o batente paralelo só e utilizado à direita da lâmina de serra.
10.3 Cortes à mão livre (Fig. 21)
- Uma das características mais importantes de um serrote de fita é o corte de curvas e raios sem dificuldade.
- Baixar o guia da lâmina de serra (5) na peça. (ver 8.9)
- Ligar serra.
- Pressionar bem a peça sobre a mesa de serrar (7) e empurrar lentamente para a fita de serra (26).
- Em muitos casos, é útil ver rapidamente as curvas e os cantos a cerca de 6 mm da linha.
- Se tiver de serrar curvas demasiado estreitas para a lâmina de serra utilizada, os cortes auxiliares devem ser realizados na frente da curva. De seguida, pode ser recortado o raio definitivo.
10.4 Execução de cortes com a régua de corte transversal (Fig. 22 + 23)
- Ajustar a régua de corte transversal (25) ao ângulo desejado (ver 8.16)
- Executar o corte de acordo com o descrito em 10.1.
11. Ligação elétrica
O motor elétrico instalado está ligado pronto a ser utilizado. A ligação corresponde às normas VDE e DIN relevantes. A ligação à rede por parte do cliente, assim como o cabo de prolongamento utilizado, deverão corresponder a essas normas.
Notas importantes
O motor desliga-se automaticamente em caso de sobrecarga. Após um período de arrefecimento (divergente no tempo), o motor volta a poder ser ligado.
Cabo de ligação elétrica danoso.
Ocorrem muitas vezes danos de isolamento em cabos de ligação elétrica.
As causas para tal poderão ser:
- Pontos de pressão se os cabos forem conduzidos através de janelas ou portas.
- Pontos de dobragem devido a uma fixação ou condução incorreta do cabo de ligação.
- Pontos de corte devido a passagem de veículo por cima do cabo de ligação.
- Danos de isolamento devido a puxar com força da tomada.
- Fissuras devido à idade do isolamento.
Tais cabos de ligação elétrica danificados não devem ser utilizados e representam perigo de vida devido aos danos no isolamento.
Inspezione regularmente os cabos de ligação elétrica quanto a danos. Durante a inspeção, certifique-se de que o cabo não está ligado à rede elétrica.
Os cabos de ligação elétrica devem corresponder às normas VDE e DIN relevantes. Utilize apenas cabos de ligação com a marcação "H05VV-F".
É obrigatória uma impressão da designação do tipo no cabo de ligação.
Motor de corrente alternada:
- A tensão de rede deve ser de 220 - 240 V\~ 50 Hz.
- Os cabos de prolongamento de até 25 m de comprimento devem ter uma secção transversal de 1,5 mm quadrados.
As ligações e reparações do equipamento elétrico só devem ser executadas por um eletrotécnico.
Em caso de dúvidas, indique os seguintes dados:
- Tipo de corrente do motor
- Dados da placa de características da máquina
- Dados da placa de identificação do motor
Tipo de ligação Y
Se for necessária a substituição do cabo de ligação à rede, ela deverá ser efetuada pelo fabricante ou pelo seu representante, para evitar riscos de segurança
12. Limpeza, manutenção e armazenamento
△ ATENÇÃO! Antes de qualquer configuração, tarefa de manutenção ou de conservação, deverá retirar-se a ficha de rede da tomada!
Limpeza
Mantenha os dispositivos de segurança, as grelhas de ventilação e a estrutura do motor livres de pó e sujidade. Limpe o aparelho com um pano limpo ou sopre-o com ar comprimido sob baixa pressão.
Recomendamos a limpeza do aparelho imediatamente
após cada utilização.
Manutenção
No interior do aparelho não existem quaisquer peças que necessitem de manutenção.
Armazenamento
Armazene o aparelho e os seus acessórios num local escuro, seco, ao abrigo de temperaturas negativas e fora do alcance das crianças. A temperatura ideal de armazenamento situa-se entre 5 e 30 °C.
Guarde a ferramenta elétrica apenas na embalagem original.
Tape a ferramenta elétrica para proteção contra pó ou humidade.
Guarde o manual de instruções junto à ferramenta elétrica.
Deve-se ter em conta que as seguintes peças deste produto estão sujeitas a um desgaste consoante a utilização ou natural ou que as seguintes peças são necessárias como consumíveis.
Peças de desgaste*: Escovas de carvão, Lâmina de serra, Insertos da mesa, Correia em V
* Nem sempre incluído no âmbito de fornecimento!
Entre em contacto com o nosso centro de assistência para obter peças sobresselentes e acessórios. Para isso, utilize o código QR na capa.
13. Transporte
A máquina só pode ser levantada ou transportada pela armação ou placa de suporte. Nunca levante as pegas de ajuste no dispositivo de proteção ou a mesa de serrar para transportar.
Durante o transporte, o dispositivo de proteção da lâmina de serra deve encontrar-se na posição mais baixa e perto da mesa de serrar.
Nunca levante a mesa de serrar! A máquina deve ser desligada da corrente para transporte.
14. Eliminação e reciclagem
Notas relativas à embalagem
Os materiais de embalagem são recicláveis. Elimine as embalagens de modo ecológico.
Notas relativas à legislação alemã sobre aparelhos elétricos e eletrónicos (ElektroG)
Os aparelhos elétricos e eletrónicos usados não pertencem no lixo doméstico, devendo ser alvo de uma recolha ou eliminação separadas!
- As baterias e pilhas usadas que não estejam montadas de modo fixo no aparelho usado devem ser retiradas sem as destruir antes da entrega do aparelho! A sua eliminação é regulada pela legislação relativa a baterias.
- Os proprietários ou utilizadores de aparelhos elétricos e eletrónicos são legalmente obrigados a devolver os mesmos após a sua utilização.
- O utilizador final tem a responsabilidade pela eliminação dos seus dados pessoais no aparelho usado a ser eliminado!
- O símbolo do caixote do lixo riscado significa que aparelhos usados elétricos ou eletrónicos não devem ser eliminados no lixo doméstico.
- Os aparelhos usados elétricos e eletrónicos podem ser entregues sem custos nos seguintes pontos:
-
Centros de recolha ou de eliminação públicos (p. ex. depósitos municipais)
-
Pontos de venda de aparelhos elétricos (lojas físicas e online), desde que o revendedor esteja obrigado a aceitar a devolução ou a aceite de livre vontade.
- Pode entregar sem custos até três aparelhos elétricos usados com um comprimento de até 25 centímetros ao fabricante sem que tenha de comprar um aparelho novo ou a outro centro de recolha autorizado na sua vizinhança.
- Para se informar acerca de condições de devo-lução adicionais dos fabricantes e distribuidores, queira entrar em contacto com o respetivo serviço de apoio ao cliente.
- Em caso de fornecimento de um aparelho elétrico novo por parte do fabricante a um domicílio, este pode efetuar a recolha sem custos do aparelho elétrico usado a pedido do utilizador final. Para tal, entre em contacto com o serviço de apoio ao cliente do fabricante.
- Estas declarações são apenas válidas para aparelhos que sejam instalados e vendidos nos países da União Europeia e que estejam sujeitos à Diretiva Europeia 2012/19/UE. Em países fora da União Europeia, a eliminação de aparelhos usados elétricos e eletrónicos poderá estar regulada por outra legislação divergente.
15. Resolução de problemas
| Falha Causa possível Resolução |
| O motor não funciona | Motor, cabo ou ficha com defeito, fusíveis queimados | Peça a um perito para inspecionar a máquina. Nunca repare o motor por conta própria. Perigo! Inspecione os fusíveis e substitua se necessário |
| Tampa da caixa aberta (contactor de fim de curso) | Fechar bem a tampa da caixa |
| O motor funciona lentamente e não alcança a velocidade de funcionamento. | Tensão demasiado baixa, enrolamentos danificados, condensador queimado | Peça à companhia elétrica para inspecionar a tensão. Peça a um perito para inspecionar o motor. Peça a um perito para substituir o condensador |
| O motor emite demasiado ruído | Enrolamentos danificados, motor com defeito | Peça a um perito para inspecionar o motor |
| O motor não alcança a sua potência total. | Circuitos elétricos na instalação de rede sobrecarregados (lâmpadas, outros motores, etc.) | Não utilize outros aparelhos ou motores no mesmo circuito elétrico |
| O motor sobreaquece facilmente. | Sobrecarga do motor, arrefecimento insuficiente do motor | Evite a sobrecarga do motor durante o corte, remova a poeira do motor, para que fique assegurado um arrefecimento ótimo do motor |
| Corte da serra áspero ou ondulado | Lâmina de serra romba, formato do dentado não adequado à espessura do material | Amole a lâmina de serra ou coloque uma lâmina de serra adequada |
| A peça parte-se ou racha | Pressão de corte demasiado alta ou lâmina de serra não adequada | Coloque uma lâmina de corte adequada |
| Lâmina de serra a funcionar | Guiamento mal ajustado | Ajustar o guiamento da fita de serra conforme o manual de instruções |
| Fita de serra incorreta | Selecionar a fita de serra segundo o manual de instruções |
| Queimaduras na madei-ra enquanto trabalha | Fita de serra sem corte Trocar a fita de serra | Selecionar a fita de serra segundo o manual de instruções |
| Fita de serra incorreta |
| Lâmina de serra prende durante o trabalho | Fita de serra sem corte Trocar a fita de serra | Serra |
| Fita de serra resinificada Limpar a fita de serra |
| Selecionar a fita de serra segundo o manual de instruções | Ajustar o guiamento da fita de serra conforme o manual de instruções |
Para este aparelho concedemos garantia de 24 meses. A garantia cobre exclusivamente defeitos de matérial ou de fabricação. Peças avariadas são substituidas gratuitamente, cabe ao cliente efetuar a substituição. Assumimos a garantia unicamente de peças genuinas. Não há direito à garantia no caso de: peças de desgaste, danos de transporte, danos causados pelo manejo indevido ou pela desatenção as instruções de serviço, falhas da instalação elétrica por inobservança das normas relativas á electricidade. Além disso, a garantia só poderá ser reinvidicada para aparelhos que não tenham sido convertados por lerceiros. O cartão de garantia só vale em conexão com a fatura.
Garantie DE
