HBS30 - Fierăstrău SCHEPPACH - Manual de utilizare gratuit

Tip de produs	Ferăstrău cu bandă
Marcă	Scheppach
Model	HBS30
Tensiune de alimentare	230-240 V~50 Hz
Putere	250 W (S1), 350 W (S2 30 min)
Viteză de tăiere	900 m/min
Turație motor	1400 min⁻¹
Înălțime de trecere	0-80 mm
Lățime de trecere	200 mm
Dimensiuni masă	300 x 300 mm
Extindere masă (max)	535 x 300 mm
Înclinare masă	0° la 45°
Lungime lamă	1400 mm
Lățime lamă	6-12 mm
Greutate	19 kg
Nivel de putere acustică	90,4 dB (incertitudine 3 dB)
Nivel de presiune acustică	77,4 dB (incertitudine 3 dB)
Siguranță	Întrerupător de siguranță, protecție lamă, capace blocate
Piese de uzură	Lame de ferăstrău, perii de cărbune, curea trapezoidală
Racord de aspirare	Diametru 40 mm

Întrebări frecvente - HBS30 SCHEPPACH

Cum să întinzi lama ferăstrăului?

Rotiți șurubul de strângere (1) în sensul acelor de ceas. Tensiunea corectă este atinsă când lama se curbează ușor (1-2 mm) lateral la jumătatea distanței dintre volanți. Un sunet metalic la ciocănire indică o tensiune suficientă. Relaxați lama în caz de oprire prelungită.

Cum să reglezi ghidajul superior al lamei?

Slăbiți mânerul de blocare (28), coborâți ghidajul (5) cu ajutorul mânerului de reglare (27) până la 2-3 mm deasupra piesei, apoi strângeți din nou. Această reglare trebuie verificată înainte de fiecare tăiere.

Cum să schimbi lama ferăstrăului?

Deconectați mașina. Plasați ghidajul lamei la jumătatea înălțimii. Deschideți capacele. Relaxați lama prin șurubul de strângere. Scoateți lama de pe volanți și scoateți-o prin fanta mesei. Montați noua lamă cu dinții îndreptați spre masă, întindeți-o, închideți capacele și remontați bulonul mesei.

Care sunt instrucțiunile esențiale de siguranță?

Purtați ochelari, protecție auditivă și mască de praf. Nu purtați haine largi. Mențineți mâinile la distanță de lamă. Utilizați împingătorul de lemn pentru piese înguste. Nu îndepărtați niciodată resturile când lama se rotește. Asigurați-vă că capacele sunt închise înainte de pornire.

Cum să efectuați o tăiere în unghi?

Slăbiți mânerul de blocare (22) și piulițele fluture (21). Înclinați masa (7) la unghiul dorit (0°-45°) prin gradația (35). Blocați din nou. Plasați ghidajul paralel în dreapta lamei pentru a preveni alunecarea piesei.

Ce întreținere regulată este necesară?

Curățați regulat mașina, în special aripioarele de răcire, după fiecare utilizare. Verificați starea lamei și a bandajului de cauciuc. Controlați cablurile pentru a evita deteriorarea. Depozitați într-un loc uscat, ferit de îngheț.

Ce să faci dacă ferăstrăul nu pornește?

Verificați dacă capacele sunt închise corect (finitoare de cursă activate). Controlați siguranțele. Dacă motorul, cablul sau ștecherul sunt defecte, solicitați verificarea de către un specialist. Nu reparați niciodată motorul singur.

Cum să folosești ghidajul paralel?

Plasați ghidajul paralel (14) pe șina (43) la dreapta sau la stânga lamei. Reglați la cota dorită folosind reperul lupei (44), apoi blocați cu pârghia de blocare (42). Asigurați-vă că este paralel cu lama.

Ce lame de ferăstrău să folosiți?

Folosiți lame de 6-12 mm lățime și 1400 mm lungime. Lamele înguste sunt potrivite pentru curbe, cele late pentru tăieturi drepte. Dinții fini dau o tăiere curată dar mai lentă. Nu folosiți niciodată lame deteriorate.

Cum să aspirați rumegușul?

Mașina este echipată cu un racord de aspirare (24) cu diametrul de 40 mm. Conectați-l la un aspirator adecvat (viteza aerului minimă 20 m/s). Controlați și curățați regulat conductele de aspirare.

MANUAL DE UTILIZARE HBS30 SCHEPPACH

Explicitarea simbolurilor de pe produs

	Avertizare! În caz de nerespectare există pericol de moarte, pericol de vătămare sau de deteriorare a uneltei!
	Înainte de punerea în funcțiune citiți și țineți cont de manualul de utilizare și de indicațiile de securitate!
	Purtați ochelari de protecție.
	Purtați căști antifonice.
	Dacă se produce praf, purtați mască de protecție a respirației!
	Atenție! Pericol de vătămare! Nu interveniți dacă pânza de ferăstrău este în funcțiune!
	Purtați mănuși de protecție.
	Atenție! Înainte de montare, curățare, modificare, întreținere, depozitare și transport, trebuie să opriți aparatul și să îl deconectați de la sursa de alimentare.
[www:]	Direcția pânzei de ferăstrău panglică
	Produsul este conform cu directivele europene aplicabile.
	Produsul este conform cu directivele sârbe aplicabile.

Cuprins: Pagină:

1. Introducere....347
2. Descrierea aparatului (fig. 1-1b) 347
3. Pachetul de livrare 348
4. Utilizarea conformă cu destinația.... 348
5. Indicații de securitate....349
6. Date tehnice....352
7. Înainte de punerea în funcțiune.... 352
8. Montajul 352
9. Operarea....356
10. Indicații de lucru.... 356
11. Branşamentul electric....357
12. Curățarea, întreținerea curentă și depozitarea 358
13. Transport.... 359
14. Eliminarea ca deșeu și revalorificarea 359
15. Remedierea avariilor 360
16. Declaratia de conformitate 396

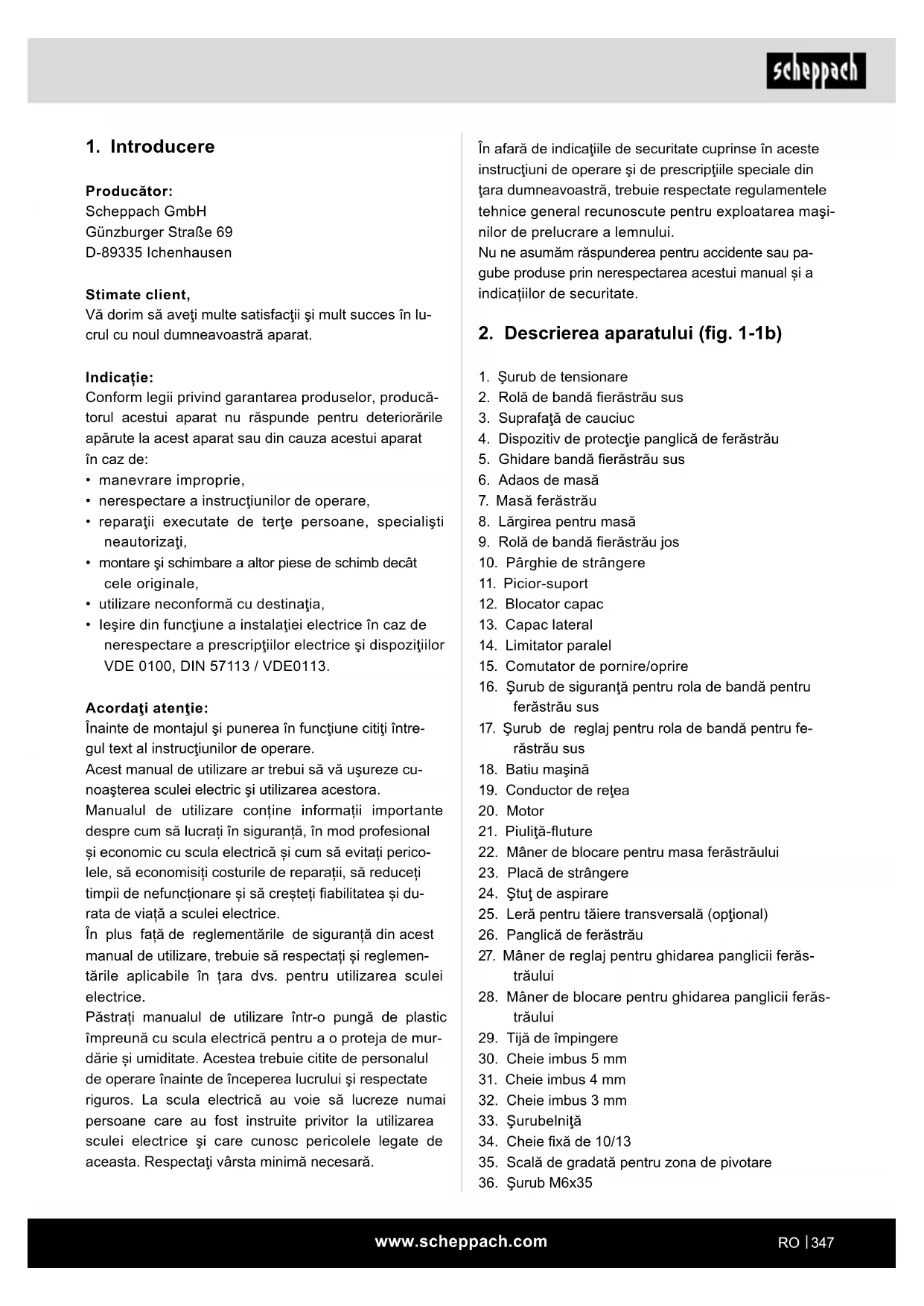

1. Introducere

Producător:

Scheppach GmbH

Vă dorim să aveți multe satisfacții și mult succes în lu- crul cu noul dumneavoastră aparat.

Indicatie:

Conform legii privind garantarea produselor, producătorul acestui aparat nu răspunde pentru deteriorările apărute la acest aparat sau din cauza acestui aparat în caz de:

• manevrare improprie,
• nerespectare a instructiunilor de operare,
• reparații executate de terțe persoane, specialiști neautorizați,
• montare și schimbare a altor piese de schimb decât cele originale,
• utilizare neconformă cu destinația,
• leşire din funcțiune a instalației electrice în caz de nerespectare a prescripțiilor electrice și dispozitiilor VDE 0100, DIN 57113 / VDE0113.

Acordati atenție:

Înainte de montajul și punerea în funcțiune citiți întregul text al instructiunilor de operare.

Acest manual de utilizare ar trebui să vă ușureze cu- noașterea sculei electric și utilizarea acestora.

Manualul de utilizare conține informații importante despre cum să lucrați în siguranță, în mod profesional și economic cu scula electrică și cum să evitați perico-lele, să economisiți costurile de reparații, să reduceti timpii de nefunctionare și să creșteți fiabilitatea și durata de viață a sculei electrice.

În plus față de reglementările de siguranță din acest manual de utilizare, trebuie să respectați și reglementările aplicabile în țara dvs. pentru utilizarea sculei electrice.

Păstrați manualul de utilizare într-o pungă de plastic împreună cu scula electrică pentru a o proteja de mur-dărie și umiditate. Acestea trebuie citite de personalul de operare înainte de începerea lucrului și respectate riguros. La scula electrică au voie să lucreze numai persoane care au fost instruite privitor la utilizarea sculei electrice și care cunosc pericolele legate de aceasta. Respectați vârsta minimă necesară.

În afară de indicațiile de securitate cuprinse în aceste instrucțiuni de operare și de prescripțiile speciale din țara dumneavoastră, trebuie respectate regulamentele tehnice general recunoscute pentru exploatarea mașinilor de prelucrare a lemnului.

Nu ne asumăm răspunderea pentru accidente sau pagube produse prin nerespectarea acestui manual și a indicatiilor de securitate.

2. Descrierea aparatului (fig. 1-1b)

1. Şurub de tensionare
2. Rolă de bandă fierăstrău sus
3. Suprafață de cauciuc
4. Dispozitiv de protectie panglică de ferăstrău
5. Ghidare bandă fierăstrău sus
6. Adaos de masă
7. Masă ferăstrău
8. Lărgirea pentru masă
9. Rolă de bandă fierăstrău jos
10. Pârghie de strângere
11. Picion-suport
12. Blocator capac
13. Capac lateral
14. Limitator paralel
15. Comutator de pornire/oprire
16. Șurub de siguranță pentru rola de bandă pentru ferăstrău sus
17. Șurub de reglaj pentru rola de bandă pentru ferăstrău sus
18. Batiu maşină
19. Conductor de retea
20. Motor
21. Piuliță-fluture
22. Mâner de blocare pentru masa ferăstrăului
23. Placă de strângere
24. Štut de aspirare
25. Leră pentru tăiere transversală (opțional)
26. Panglică de ferăstrău
27. Mâner de reglaj pentru ghidarea panglicii ferăs- trăului
28. Mâner de blocare pentru ghidarea panglicii ferăstrăului
29. Tijă de împingere
30. Cheie imbus 5 mm
31. Cheie imbus 4 mm
32. Cheie imbus 3 mm
33. Šurubelniţă
34. Cheie fixă de 10/13
35. Scală de gradată pentru zona de pivotare

36. Şurub M6x35

37. Șaibă de adaos M6

38. Piuliţă M6
39. Şurub M5x7
40. Șaibă evantai M5
41. Piuliță zimțuită pentru limitatorul paralel
42. Pârghie de strângere limitator paralel
43. Şină de ghidare pentru limitatorul paralel
44. Vizor
45. Šurub imbus pentru lagărele axiale sus
46. Lagăre axiale sus
47. Ştift de ghidare, sus
48. Şurub imbus pentru stifturile de ghidare sus
49. Suport cu adaptor (sus)
50. Şurub imbus suport cu adaptor sus (2x)
51. Şurub imbus lagăre axiale jos
52. Lagăre axiale jos
53. Şurub suport cu adaptor jos
54. Protecție panglică ferăstrău
55. Şurub imbus pentru stifturile de ghidare jos
56. Ştift de ghidare, jos
57. Suport cu adaptor (jos)
58. Şurub (ajustare masă ferăstrău)
59. Piuliță (ajustare masă ferăstrău)
60. Suport tijă de împingere

3. Pachetul de livrare

• Deschideti ambalajul și scoateți cu precauție aparatul.
• Înlăturați materialul de ambalat, precum și siguranțele de ambalare și de transport (dacă există).
• Verificați dacă pachetul de livrare este complet.
• Verificați dacă aparatul și accesoriiile prezintă deteriorări de la transport.
• Dacă este posibil, păstrați ambalajul până la expirarea perioadei de garanție.

⚠️ ATENTIE! Aparatul și materialele de ambalat nu sunt jucării pentru copii! Copiii nu au voie să se joace cu sacii din plastic, foliile și piesele mici! Există pericol de înghițire și sufocare!

1x ferăstrău-panglică
1x masă ferăstrău (7)
1x lărgirea pentru masă (8) cu șină de ghidare (43)
1x limitator paralel (14)
1x tijă de împingere (29)
1x cheie fixă cu deschidere de 10/13 (34)
3x cheie imbus 3 mm (32)/4 mm(31)/5 mm (30)
1x şurub M6x35 (36)
1x șaibă de adaos M6 (37)

1x piuliță M6 (38)
2x şurub M5x7 (39)
2x șaibă evantai M5 (40)
1x manual de utilizare original

Optional:

1x leră pentru tăiere transversală (25)
1x ferăstrău-panglică (6 dinți/țoli)
1x ferăstrău-panglică (10 dinți/țoli)
1x ferăstrău-panglică (15 dinți/țoli)

4. Utilizarea conformă cu destinația

Ferăstrăul-panglică servește la tăieri transversale și longitudinale ale lemnelor sau a pieselor asemănătoare lemnului. Materialele rotunde pot fi tăiate numai cu dispositive adecvate de susținere.

Mașina trebuie utilizată numai conform destinației. Ori-ce altă utilizare este considerată neconformă cu desti-nația. Pentru pagubele materiale și vătămările de orice fel rezultate pe cale de consecință răspunde utilizatorul/operatorul și nu producătorul.

Se vor utiliza numai panglici de ferăstrău adecvate pentru mașină. Din utilizarea conformă cu destinația face parte și respectarea indicațiilor de securitate, precum și a manualului de montaj și a indicațiilor de operare din manualul de utilizare.

Persoanele care operează și întrețin mașina trebuie să fie familiarizați cu aceasta și informați cu privire la pericolele posibile.

Suplimentar trebuie respectate strict prescripțiile de prevenire a accidentelor în vigoare. Tineți cont de cele-lalte regulamente generale din domeniul de medicină a muncii și tehnica securității.

Modificările la mașină exclud complet orice răspundere a producătorului pentru prejudiciile rezultate din situațiile respective.

În pofida utilizării conforme cu destinația nu pot fi excluși complet anumiți factori de riscuri neclasificate. Condiționat de construcția și de structura mașinii pot apărea următoarele situații:

• Vătămarea auzului în caz de neutilizare a căștilor antiacustice necesare.
• Emisii de praf de lemn vătămătoare pentru sănătate în caz de utilizare în încăperi închise.

• Pericol de accidentare din cauza contactului cu mâna în zona de tăiere neacoperită a sculei.

• Pericol de vătămare la schimbarea sculei (pericol de tăiere).

• Pericol provocat de aruncarea pieselor sau a părți-lor de piese.
• Strivirea degetelor.
  • Periclitare din cauza reculului.
• Bascularea piesei din cauza suprafeței de așezare a piesei insuficientă.
• Atingerea sculei aşchietoare.
• Aruncarea bucăților crengilor și părților pieselor.

Vă rugăm să aveți în vedere că aparatele noastre nu au fost construite având ca destinație utilizarea profesională sau industrială. Nu preluăm garanția dacă aparatul este utilizat în regim profesional sau industrial, precum și la activități la fel de solicitante.

5. Indicații de securitate

Indicații de securitate generale pentru scule electrice

⚠ AVERTIZARE: Citiți toate indicațiile de securitate, instrucțiunile, ilustrațiile și datele tehnice, cu care este prevăzută această sculă electrică.

Deficiențele la respectarea următoarelor instrucțiuni pot provoca electrocutarea, incendiul și/sau vătămări grele.

Păstrați toate indicațiile de securitate și instrucțiunile pentru utilizarea viitoare.

Noțiunea „sculă electrică“, utilizată în indicațiile de securitate, face referire la sculele electrice acționate prin rețea (cu cablu de rețea) sau la sculele electrice acționate prin acumulatori (fără cablu de rețea).

1) Siguranța locului de muncă

a) Mențineți locul de muncă curat și bine iluminat. Dezordinea și zonele de lucru neluminate pot cauza accidente.

b) Nu lucrați cu scula electrică în medii cu pericol de explozie în care se găsesc lichide, gaze sau pulberi inflamabile. Sculele electrice produc scântei care pot să aprindă pulberile sau vaporii.

c) Tineți la distanță copiii și alte persoane în tim- pul utilizării sculei electrice. În cazul devierii pu- teți pierde controlul asupra sculei electrice.

2) Siguranța electrică

a) Fișa de conectare a sculei electrice trebuie să se potrivească în priză. Fișa nu trebuie în niciun caz modificată. Nu utilizați nicio fișă a adaptorului împreună cu sculele electrice cu pământare de protecție. Fișele nemodificate și prizele potrivite diminuează riscul unui electroșoc.

b) Evitați contactul corporal cu suprafețele împământate cum ar fi țevile, sistemele de încălzi-re, plitele și frigiderele. Există un risc crescut de electrocutare dacă corpul vă este pământat.

c) Mențineți sculele electrice la distanță de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică crește riscul de electrocutare.

d) Nu folosiți în alte scopuri cablul de racordare pentru a purta, acroșa scula electrică sau pentru a scoate fișa din priză. Tineți cablul de racordare la depărtare de căldură, ulei, muchii ascuțite sau piese mobile. Cablurile de racordare deteriorate sau încâlcite cresc riscul de electrocutare.

e) Dacă lucrați cu o sculă electrică în aer liber, utilizați numai cabluri prelungitoare care sunt adecvate și pentru zona exterioară. Utilizarea unui cablu prelungitor adecvat pentru zona exterioară diminuează riscul de electrocutare.

f) Dacă utilizarea sculei electrice într-o zonă cu umiditate nu poate fi evitată, utilizați un comutator de protecție pentru curenți vagabonzi. Utilizarea unui comutator de protecție pentru curenți vagabonzi diminuează riscul de electrocutare.

3) Siguranța persoanelor

a) Fiți atenți la ceea ce faceți și lucrați rațional cu o sculă electrică. Nu utilizați scula electrică dacă sunteți obosit sau sub influența droguri-lor, alcoolului sau medicamentelor. Un moment de neatenție la utilizarea sculei electrice poate provoca cele mai serioase vătămări.

b) Purtați întotdeauna echipament personal de protecție și ochelari de protecție. Purtarea echipamentului personal de protecție precum masca împotriva prafului, încălțămintea de siguranță rezistentă la alunecare, casca de protecție sau căștile antifonice, în funcție de tipul și utilizarea sculei electrice diminuează riscul de vătămări.

c) Evitați o punere în funcțiune involuntară. Asigurați-vă că scula electrică este oprită îna- inte de conectarea la alimentarea cu curent și/ sau la acumulator, preluarea sau transporta- rea acesteia.

Dacă la cărarea sculei electrice aveți degetul pe comutator sau dacă conectați scula electrică în poziția pornit la alimentarea electrică, acest lucru poate cauza accidente.

d) Înlăturați sculele electrice sau cheia pentru şuruburi înainte de a cupla scula electrică. O unealtă sau cheie care se află în partea rotativă a sculei electrice poate cauza vătămări.

e) Evitați o poziție anormală a corpului. Asigu-rați-vă o poziție stabilă și mențineți în permanență echilibrul. Astfel puteți controla mai bine scula electrică în situații neașteptate.

f) Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau bijuterii. Mențineți la distanță părul și îmbrăcămintea de piesele mobile. Îmbrăcămintea largă, bijuteriile sau părul lung pot fi prinse de piesele mobile.

g) Dacă pot fi montate dispositive de aspirare și de captare a prafului, acestea se vor racorda și utiliza corect. Utilizarea unei aspirări a prafului poate diminua pericolele determinate de praf.

h) Nu vă bazați pe o falsă siguranță și nu încălcați regulamentele de siguranță pentru scule electrice, chiar dacă sunteți familiarizat cu scula electrică după multiple utilizări. Acționarea neglijentă poate conduce în interval de fracțiuni de secunde la vătămări grave.

4) Utilizarea și manipularea sculei electrice

a) Nu suprasolicitați scula electrică. Utilizați scula electrică adecvată pentru lucrul dumneavoastră. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.

b) Nu utilizați scule electrice cu comutator defect. O sculă electrică care nu mai poate fi pornită sau oprită este periculoasă și trebuie reparată.

c) Scoateți fișa din priză și/ sau îndepărtați un accumulator detașabil înainte de a efectua setări ale aparatului, de a schimba piesele sculei de lucru sau de a depune scula electrică în afara zonei de lucru. Această măsură de precauție previne pornirea involuntară a sculei electrice.

d) Păstrați sculele electrice neutilizate în afara razei de acțiune a copiilor. Nu permiteți utilizarea sculei electrice de nicio persoană care nu este familiarizată cu acesta sau care nu a citit aceste instrucțiuni. Sculele electrice sunt periculoase dacă sunt utilizate de către persoane neexperimentate.

e) Întrețineți sculele electrice și unealta de lucru cu atenție. Controlați dacă componentele mobile funcționează ireproșabil și dacă nu prind, dacă piesele sunt rupte sau deteriorate, dacă funcționarea sculei electrice este afectată. Dispuneți repararea pieselor deteriorate înainte de utilizarea sculei electrice. Multe accidente sunt cauzate de sculele electrice prost întreținute.

f) Mentineți sculele de tăiere ascuțite și curate. Sculele de tăiere îngrijite cu atenție și având muchii de tăiere ascuțite se înțepenesc mai puțin și sunt ușor de dirijat.

g) Utilizați scula electrică, accesoriiile, sculele de lucru etc. corespunzător acestor instrucțiuni. Totodată luați în considerare condițiile de lucru și activitatea de executat. Utilizarea de scule electrice pentru alte aplicații decât cele prevăzute poate să conducă la situații periculoase.

h) Păstrați mânerele și suprafețele mânerului uscate, curate, fără urme de ulei și unsoare. Mânerele și suprafețele mânerului alunecoase nu permit o operare sigură și controlul sculei electrice în situații neprevăzute.

5) Service

a) Dispuneți repararea sculei dumneavoastră electrice numai de către personal de specialitate calificat și numai cu piese de schimb originale. Astfel vă asigurați că este păstrată siguranța sculei electrice.

Indicații de securitate suplimentare

- Purtati mănuși de protectie la toate lucrările de întreținere curentă la panglica ferăstrăului!

- În cazul tăierii lemnului rotund sau cu formă neregulată, trebuie folosit un dispozitiv pentru a împiedica răsucirea piesei

- Pentru tăierea marginală a scândurilor, trebuie folosit un dispozitiv pentru a asigura piesa împotriva reculului.

- Pentru a respecta valorile emisiilor de praf pentru prelucrarea lemnului și pentru o funcționare sigură, trebuie racordat o instalație de extragere a prafului cu o viteză a aerului de cel puțin 20 m/s.

- Transmiteti indicațiile de securitate tuturor persoanelor care lucrează la mașină.

- Nu utilizati ferăstrăul pentru tăierea lemnului de foc.

- Mașina este echipată cu un comutator de siguranță împotriva reconectării după căderea de tensiune.

• Înainte de punerea în funcțiune, verificați dacă tensiunea indicată pe plăcuța de fabricație a aparatului coincide cu tensiunea de rețea.
• Utilizați tamburul de cablu numai în stare derulată.
• Nu distrageți atenția persoanelor care lucrează la mașină.
• Acordati atenție sensului de rotație a motorului și panglicii de ferăstrău.
• Este interzisă demontarea sau scoaterea din funcțiu ne a dispozitivelor de siguranță de la mașină.
• Nu tăiați piese, care sunt prea mici, pentru a le putea ține sigur în mână.
• Nu înlăturați niciodată fragmentele libere, așchiile sau bucățile de lemn înțepenite dacă panglica de ferăstrău este în funcțiune.
• Prescriptiile în vigoare de prevenire a accidentelor și alte regulile tehnice de securitate generale consa-crate trebuie să fie luate în considerare.
• Respectați carnetul de notițe de la asociația profesională (VBG 7)
• Pozitionați dispozitivele de protectie reglabile astfel încât să fie cât mai aproape posibil de piesă.

⚠️ ATENTIE! Asigurați piesele lungi împotriva basculării la finalul procesului de tăiere. (de ex. cadru de rulare etc.)

• Dispozitiv de protectie pentru panglica ferăstrăului (4) trebuie să se afle în poziția inferioară în timpul transportului ferăstrăului.
• Apărătorile de protectie nu trebuie utilizate pentru transport sau pentru funcționarea necorespunzătoare a mașinii.
• Panglicile de ferăstrău deformate sau deteriorate nu trebuie utilizate.
• Înlocuiti adaosul de masă uzat.
• Nu utilizați maçina niciodată când ușa de protecție a panglicii de ferăstrău sau dispozitivul de protecție separator este deschis(ă).
• Aveți în vedere, ca selectarea panglicii de ferăstrău și viteza pentru materialul de tăiat să fie adecvată.
• Nu începeți curățarea panglicii de ferăstrău înainte ca aceasta să se oprească complet.
• Pentru tăieri drepte a pieselor mici împotriva limitatorului paralel se va utiliza o tijă de împingere.
• La lucrul cu panglicile de ferăstrău și materialelor aspre purtați mănuși!
• Pe parcursul transportului, dispozitivul de protectie a panglicii de ferăstrău trebuie să se afle în poziția inferioară și în apropierea mesei ferăstrăului.

• La tăierea de îmbinare pe colț cu masa ferăstrăului înclinată, limitatorul paralel trebuie să fie dispus pe partea inferioară a mesei ferăstrăului.

• Nu utilizati niciodată dispositivele de protectie separatoare pentru ridicare sau transport.

• Aveți în vedere, să utilizați dispozitivele de protectie pentru panglicile ferăstrăului și să le instalați corect.
• Păstrați cu mâinile o distanță de siguranță față de panglica ferăstrăului. Folosiți o tija de împingere mică pentru tăieturi înguste.
• Depozitați tija de împingere pe suportul de pe mașină prevăzut pentru acesta, astfel încât să puteți ajunge din poziția normală de lucru și să îl aveți în-totdeauna la îndemână.
• În poziția de lucru normală, operatorul se află înainte de mașină.

⚠ AVERTIZARE! Această sculă electrică generea- ză pe parcursul funcționării un câmp electromagnetic.

Acest câmp poate în anumite împrejurări să influențeze negativ implanturile medicale active sau pasive. Pentru a micșora pericolul unor vătămări grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a folosi scula electrică.

Riscuri reziduale

Scula electrică este construită după standarde tehnice de actualitate și reguli tehnice de securitate recunos-cute. Cu toate acestea, în timpul lucrului pot apărea riscuri reziduale.

• Pericol de vătămare pentru degete și mâini prin panglica de ferăstrău în funcțiune în caz de ghidare improprie a piesei. Vătămări cauzate de aruncarea pieselor în caz de susținere sau ghidare improprie, precum lucrul fără opritor.
• Pericol pentru sănătate datorită rumegușului sau așchiilor de lemn. Purtați neapărat echipamentul personal de protecție, precum ochelari de protecție. Utilizați instalația de aspirare!
• Vătămări prin panglica de ferăstrău defectă. Verificați regulat integritatea panglicii de ferăstrău.
• Pericol de vătămare pentru degete și mâini la schimbarea panglicii de ferăstrău. Purtați mănuși de lucru adecvate.
• Pericol de vătămare la conectarea mașinii prin panglica de ferăstrău care pornește.

• Pericol provocat de curentul electric în caz de utilizare a unor conductori electrici de legătură neconformi cu prescripțiile.

• Pericol pentru sănătate datorită panglicii de ferăstrău în funcțiune în caz de păr lung și de îmbrăcăminte nestrânsă pe corp. Purtați echipamentul personal de protecție, precum plasă pentru păr și îmbrăcăminte de lucru strânsă pe corp.

• În plus, există riscuri reziduale care nu sunt evidente, chiar dacă se întreprind toate măsurile preventive.
• Riscurile reziduale pot fi minimizate dacă „indicațiile de securitate generale” și „utilizarea conformă cu destinația”, precum și instrucțiunile de operare sunt respectate în totalitate.

6. Date tehnice

Motorul de curent alternativ	230 - 240 V ~50 Hz
Puterea	S1* 250 W,S2** 30 min 350 W
Turația de mers în gol 1400 min	-1
Lungimea panglicii de ferăstrău 1400 mm
Lățimea panglicii de ferăstrău 6-12 mm
Viteza panglicii de ferăstrău 900m/min
Înălțimea de tăiere	0 - 80 mm
leșirea în consolă	200 mm
Mărime masă de ferăstrău	300 x 300 mm
Mărimea mesei cu lărgirea min.	380x300mm
Mărimea mesei cu lărgirea pentru masă max.	535x300mm
Masă încinabilă	0° până la 45°
Mărime max. piesă	400 x 400 x 80 mm
Masă	19 kg

Ne rezervăm dreptul asupra modificărilor tehnice!

* Regim de functionare S1, functionare continuă.
** Regim de funcționare S2, funcționare de scurtă durată cu sarcină constantă; durata regimului nominal Piesa trebuie să aibă o înălțime minimă de 3 mm și o lățime de 10 mm.

Valorile de zgomot și de vibrație au fost determinate corespunzător EN 62841.

Nivelul presiunii acustice L_pA	77,4 dB
Incertitudinea K_pA	3 dB
Nivelul puterii acustice L_WA	90,4 dB
Incertitudinea K_pA	3 dB

Purtați căști antifonice.

Influența zgomotului poate provoca pierderea auzului. Valorile totale pentru vibrații (sumă de vectori pe trei direcții) determinate corespunzător EN 62841.

7. Înainte de punerea în funcțiune

Instalați mașina într-o poziție stabilă, adică înșurubați-o ferm pe un banc de lucru, sau un schelet de bază fix. În acest scop, în piciorul mașinii se află orificiile de fixare.

• Masa ferăstrăului trebuie să fie montată corect
• Înainte de punerea în funcțiune trebuie montate toate capacele și dispozitivele de siguranță în conformitate cu prescripțiile.
• Panglica de ferăstrău trebuie să aibă libertate de mișcare deplină.
• În cazul lemnului prelucrat anterior, acordati atenție corpurilor străine, ca de ex. cuie sau şuruburi etc.
• Înainte de a acționa comutatorul de pornire/oprire, asigurați-vă că panglica de ferăstrău este montată corect și piesele mobile funcționează mecanic ușor.
• Înainte de racordarea maşinii, convingeti-vă că datele de pe plăcuța de fabricație coincid cu datele rețelei.

8. Montajul

ATENTIE! Înainte de toate lucrările de întreținere curentă, reechipare și montaj la ferăstrăul-panglică, se va trage fișa de rețea.

Unelte de montaj

1 cheie fixă de 10/13
1 cheie imbus SW 3
1 cheie imbus SW 4
1 cheie imbus SW 5
1 şurubelniţă

Din motive tehnice specifice pentru ambalare, masa de ferăstrău și lărgirea pentru masă nu este montată.

8.1 Montarea mesei ferăstrăului (Fig. 2-3)

• Îndepărtați piulița fluture (21), mânerul de blocare (22), cele două șaibe și placa de strângere (23). (Fig. 2)
• Ghidați masa de ferăstrău (7) peste pânza de ferăstrău (26). Fixați-o la cele două şuruburi de pe batiul mașinii (18) cu plăcuța (23), ambele șaibe, piulița fluture (21) și mânerul de blocare (22). (Fig. 3)
• Instalați şurubul M6x35 (36) cu două şaibe de ada-os (37) și piulița (38) pe masă. (Fig. 3)

8.2 Montarea lărgirii pentru masă

(Fig. 4 + 4.1 + 4.2 + 4.3 + 4.4)

• Scoateți cele două şuruburi (39) și șaibe evantai (40) din lărqirea pentru masă (8). (Fig. 4)
• Împingeti lărgirea pentru masă (8) pe masa (7) montată la mașină. Asigurati-vă că maneta de tensionare (10) este deschisă (Fig. 4.1+4.2).
• Împingeți sistemul de lărgire pentru masă complet pe masă (Fig. 4.3) pentru a fixa cele două şuruburi (39) pe ambele părți. (Fig. 4.4) Aveți grijă să montați şuruburile (39) pe ambele părți. Ambele şuruburi servesc la limitarea extragerii sistemului de lărgire pentru masă.

8.3 Montarea limitatorului paralel (Fig. 5)

• Instalați limitatorul paralel (14) prin plasarea acestuia în spate și fixarea manetei de fixare (42) în jos.
• La demontare, trageti maneta de fixare (42) în sus și scoateți limitatorul paralel (14).
• Forța de strângere a limitatorului paralel poate fi reglată cu ajutorul piulitei zimtuite posterioare (41).

8.4 Reglarea lățimii de tăiere (Fig. 5 + 5.1)

• La tăierea longitudinală a părților lemnului, trebuie folosit limitatorul paralel (14).
• Asezați limitatorul paralel (14) pe șina de ghidare (43) din dreapta sau stânga de la pânza ferăstrăului.
• Pe şina de ghidare pentru limitatorul paralel (43) se află 2 scale care indică distanța dintre şina limitatoară re și pânza de ferăstrău.
• Reglați limitatorul paralel (14) la cota dorită de pe vizor (44) și fixați-l cu maneta de fixare (42) pentru limitatorul paralel. (Fig. 5)

8.5 Utilizarea lărgirii pentru masă (Fig. 6-6.2)

• În cazul pieselor foarte late, se va utiliza întotdeauna lărgirea pentru masă (8).
• Eliberați maneta de fixare (10) și trageti afară lărgirea pentru masă, astfel încât piesa de prelucrat care urmează să fie tăiată să se sprijine pe ea fără înclinare. (Fig. 6.2)

8.6 Tensionarea panglicii de ferăstrău (Fig. 1)

ATENTIE! În cazul stării de repaus mai îndelungată a ferăstrăului, panglica ferăstrăului trebuie detensionată, cu alte cuvinte, înainte de conectarea ferăstrăului, se va verifica tensionarea pânzei ferăstrăului.
- Rotiți şurubul de tensionare (1) în sens orar pentru a tensiona panglica de ferăstrău (26).

Tensiunea corectă a panglicii de ferăstrău poate fi determinată printr-o presiune laterală cu degetul împotriva panglicii de ferăstrău, aproximativ la mijloc între ambele role de panglică de ferăstrău (2+9). În acest caz, panglica de ferăstrău (26) trebuie să permită o apăsare minimă (aproximativ 1-2 mm).

• Panglica de ferăstrău tensionată în mod adecvat are un sunet metallic atunci când este atinsă.
• Detensionați panglica de ferăstrău, dacă nu va mai fi utilizată pentru o perioadă mai lungă de timp, pentru a nu fi întinsă peste măsură.

⚠️ ATENTIE! În cazul unei tensiuni prea ridicate, panglica de ferăstrău se poate rupe. PERICOL DE VĂTĂ-MARE! Dacă tensiunea este prea mică, rola panglicii de ferăstrău acționată (9) se poate roti, cauzând opri-rea panglicii de ferăstrău.

8.7 Reglare panglică de ferăstrău (Fig. 1+1a)

ATENTIE! Înainte de executarea reglajului panglicii de ferăstrău, panglica de ferăstrău trebuie tensionată corect.

• Deschideți capacele laterale (13) pentru desfacerea blocatorului capacului (12) cu ajutorul şurubelnitei (33).
• Rotiți rola panglicii de ferăstrău (2) încet în sens orar. Panglica de ferăstrău (26) trebuie să ruleze central pe rola panglicii de ferăstrău (2). Dacă nu se întâmplă astfel, unghiul de înclinare rolei panglicii de ferăstrău superioare (2) trebuie corectat.
• Dacă panglica de ferăstrău (26) rulează mai mult spre muchia posterioară a rolei panglicii de ferăstrău (2), şurubul de reglaj (17) trebuie rotit în sens antiorar.
• Deschideți şurubul de siguranță pentru rola panglicii de ferăstrău superioară (16).
• Rotiți încet cu o mână rola panglicii de ferăstrău inferioară (9), pentru a verifica poziția panglicii de ferăstrău (26).
• Dacă panglica de ferăstrău (26) rulează spre muchia frontală a rolei panglicii de ferăstrău (2), șurubul de reglaj (17) trebuie rotit în sens orar.

• După reglarea rolei panglicii de ferăstrău superioare (2), se va controla poziția panglicii de ferăstrău (26) la rola panglicii de ferăstrău inferioare (9). De asemenea, panglica de ferăstrău (26), trebuie să se afle în centrul rolei panglicii de ferăstrău (9). Dacă nu se întâmplă astfel, înclinația rolei panglicii de ferăstrău superioare (2) trebuie încă o dată corectată.

• Până când reglarea rolei superioare a panglicii de ferăstrău (2) are un efect asupra poziției panglicii de ferăstrău pe rola inferioară a panglicii de ferăstrău (9), se va roti rola panglicii de ferăstrău de câteva ori.

• Strângeti ferm şurubul de siguranță pentru rola de bandă pentru ferăstrău sus (16).
• După reglajul realizat, capacele laterale (13) trebuie să fie închise din nou și asigurate cu blocatoare pentru capace (12) cu ajutorul șurubelnitei (33).

8.8 Reglarea ghidajului panglicii de fierăstrău (Fig. 7-10)

Atât lagărele axiale (46 + 52), cât și stifturile de ghidare (47 + 56) trebuie reglate după fiecare schimbare a panglicii de ferăstrău.

- Deschideti capacele laterale (13) pentru desfacerea blocatorului capacului (12) cu ajutorul surubelniței (33).

8.8.1 Lagăr de rezemare superior (46) (Fig. 7)

• Slăbiti şurubul imbus de la lagărele axiale sus (45).
• Deplasați lagărele axiale (46) până când nu mai ating panglica de ferăstrău dreaptă (26) (distanța maximă de 0,5 mm).
• Strângeti din nou ferm şurubul imbus de la lagărele axiale sus (45).

8.8.2 Reglarea lagărului de rezemare inferior (52) (fig. 9)

• Demontați masa de ferăstrău analogic 8.1 în direcția inversă.
• Desfaceti şurubul imbus de la lagărele axiale jos (51).
• Deplasați lagărele axiale jos (52) până când nu mai ating panglica de ferăstrău dreaptă (26) (distanța maximă de 0,5 mm).
• Strângeti din nou ferm şurubul imbus de la lagărele axiale jos (51).

8.8.3 Reglarea stifturilor de ghidare superioare (47) (fig. 7 + 8)

• Slăbiti şuruburile imbus de la suportul cu adaptor sus (50)
• Deplasați suportul cu adaptor sus (49) de la știfturile de ghidare sus (47), până când muchia frontală de la știfturile de ghidare (47) se află la aproximativ 1 mm în spatele bazei dintelui panglicii de ferăstrău.
• Strângeți din nou ferm şuruburile imbus de la suportul cu adaptor sus (50).

ATENTIE! Panglica de ferăstrău devine inutilizabilă, când dinții ating stifturile de ghidare când panglica ferăstrăului este în funcțiune.

• Slăbiti şuruburile imbus de la ştifturile de ghidare sus (48).
• Împingeti stifturile de ghidare (47) în direcția panglicii de ferăstrău!

⚠️ ATENTIE! Distanța dintre știfturile de ghidare (47) și panglica de ferăstrău (26) are voie să fie de max. 0.5 mm. (Panglica de ferăstrău nu are voie să se blocheze)

• Strângeti din nou ferm şuruburile imbus (48).
• Rotiți rola panglicii de ferăstrău superioară (2) de câteva ori în sens orar.
• Verificați încă o dată reglajul stifturilor de ghidare sus (47) și dacă este cazul, reajustați.
• Dacă este cazul, corectați poziția, lagărelor axiale sus (46) (8.8.1).

8.8.4 Reglarea stifturilor de ghidare inferioare (56) (fig. 9+10)

• Demontați masa de ferăstrău (7)
- Slăbiti şuruburile de la suportul cu adaptor jos (53) (cheie imbus SW 5)
- Deplasați suportul cu adaptor jos (57) de la știfturile de ghidare jos (56), până când muchia frontală de la știfturile de ghidare jos (56) se află la aproximativ 1 mm în spatele bazei dintelui panglicii de ferăstrău.
- Strângeti din nou ferm şuruburile de la suportul cu adaptor jos (53).

ATENTIE! Panglica de ferăstrău devine inutilizabilă, când dinții ating stifturile de ghidare când panglica ferăstrăului este în funcțiune.

• Slăbiti şuruburile imbus de la ştifturile de ghidare jos (55).
• Împingeți ambele stifturi de ghidare jos (56) în direcția panglicii de ferăstrău până când distanța dintre stifturile de ghidare (56) și panglica de ferăstrău (26) este de max. 0.5 mm. (Panglica de ferăstrău nu are voie să se blocheze)

- Strângeti din nou ferm şuruburile imbus pentru ştifturile de ghidare jos (55).

- Rotiți rola panglicii de ferăstrău inferioară (9) de câteva ori în sens orar.

- Verificați încă o dată reglajul stifturilor de ghidare jos (56) și dacă este cazul, reajustați.

- Dacă este cazul, corectați poziția, lagărelor axiale jos (52) (8.8.2).

8.9 Reglarea ghidajului superior al panglicii de ferăstrău (5) (Fig. 11)

- Slăbiti şuruburile mânerul de blocare pentru ghidarea panglicii ferăstrăului (28).

• Prin rotirea mânerului de reglaj pentru ghidarea panglicii ferăstrăului (27), coborâți ghidarea panglicii de ferăstrău (5) cât de aproape posibil (distanță aproximativ 2-3 mm) de materialul care trebuie tăiat.
• Strângeti din nou ferm mânerul de blocare (28).
• Reglajul trebuie verificat înainte de fiecare proces de tăiere resp. să se regleze din nou.

8.10 Ajustarea mesei de ferăstrău (7) la 90° (Fig. 2+12+13)

• Aduceți complet în sus ghidarea panglicii de ferăstrău (5). (8,9)
• Slăbiti mânerul de reglaj (22) și piulița-fluture (21) (fig. 2).
• Creați colțarul dintre panglica de ferăstrău (26) și masa de ferăstrău (7). Colțarul nu este inclus în pachetul de livrare.
• Înclinați masa de ferăstrău (7) prin rotire, până când unghiul către panglica de ferăstrău (26) este de exact 90°. Dacă masa de ferăstrău se află deja pe şurub (58) și unghiul de 90° nu poate fi reglat, slăbiți piulița (59) și scurtați şurubul (58) rotindu-l în sensul orar.
• Strângeti din nou ferm mânerul de reglaj (22) și pi-ulița-fluture (21).
  • Dacă este cazul slăbiti piulița (59).
• Corectați şurubul (58), până când masa de ferăstrău este atins pe partea inferioară.
• Strângeti din nou piulița (59) pentru a fixa șurubul (58).

8.11 Care panglică de ferăstrău se va utiliza

Panglica de ferăstrău livrată în ferăstrăul-panglică este prevăzută pentru folosirea universală. Următoarele criterii trebuie să le respectați la selectarea panglicii de ferăstrău:

• Cu o panglică de ferăstrău mai îngustă, puteți tăia raze mai înguste decât cu cele late.
• O panglică de ferăstrău lată se utilizează când se dorește a efectua o tăiere dreaptă. Acest lucru este important cu precădere la tăierea lemnului. Panglica de ferăstrău are tendința de urmări textura lemnului și astfel să se abată ușor de la linia de tăiere dorită.
• Panglicile de ferăstrău cu dinți mai fini taie mai neted, dar și mai încet, decât panglicile de ferăstrău cu dinți grosieri.

⚠️ ATENTIE! Niciodată nu utilizați panglici de ferăstrău îndoite sau rupte!

8.12 Suport tijă de împingere (Fig. 14)

Suportul tijei de împingere (60) este premontat pe batiul maşinii. În cazul nefolosirii, tija de împingere (29) trebuie întotdeauna amplasată pe suportul tijei de împingere.

8.13 Schimbarea adaosului de masă (Fig. 15)

În cazul uzurii sau deteriorării, se va schimba adaosul de masă (6), în caz contrar apare pericol ridicat de vătămare.

• Extrageți în sus adaosul de masă (6) uzat.
• Montarea noului adaos de masă se realizează în ordine inversă.

8.14 Schimbare panglică de ferăstrău (Fig. 1a+1b +16)

• Reglați ghidarea panglicii de ferăstrău (5) pe aproximativ jumătate de înălțime între masa de ferăstrău (7) și batiul mașinii (18).
• Desfaceti blocatoarele pentru capace (12) și desfaceti capacele laterale (13).
• Îndepărtați şurubul M6x35 (36) cu două şaibe de adaos (37) și piulița (38) de pe masă. (Fig. 3)
• Detensionați panglica de ferăstrău (26) prin rotirea șurubului de tensionare (1), în sens antiorar.
• Extrageți panglica de ferăstrău (26) de la rola panglicii de ferăstrău (2+9) prin canelura în masa de ferăstrău (7).
• Asezați din nou central pe ambele role pentru panglica de ferăstrău (2+9) noua panglică de ferăstrău (26). Dinții panglicii de ferăstrău (26) trebuie să arate în direcția mesei de ferăstrău (fig. 6).
  • Tensionare panglică de ferăstrău (26) (a se vedea 8.6)
• Închideti din nou capacul lateral (13).
• Instalați şurubul M6x35 (36) cu două şaibe de ada-os (37) și piulița (38) pe masă. (Fig. 3)

8.15 Stuțuri de aspirare (Fig. 1a)

Ferăstrăul-panglică este echipat cu un sac de colectare a așchiilor (24) cu ∅ 40 mm pentru așchii.

Utilizați aparatul numai cu un sistem de aspirare adecvat. Verificați și curățați regulat canalele de aspirare.

8.16 Leră pentru tăiere transversală (25) (opțional) (Fig. 23)

• Împingeți lera pentru tăiere transversală (25) într-o canelură (A) a mesei de ferăstrău.
• Slăbiti şurubul mânerului (E).

• Rotiți opritorul transversal (C), până când mărimea unghiulară dorită este reglată. Săgeata (F) de la opritorul transversal indică unghiul reglat.

• Strângeti din nou şurubul mânerului (E).

• Şina opritoare (B) poate fi deplasată la opritorul transversal (C). Pentru a face acest lucru, slăbiti şurubul zimțat (D) și glisați şina de oprire (B) în poziția dorită. Strângeti din nou ferm şurubul zimțuit (D).

⚠️ ATENTIE! Nu împingeti şina opritoare (B) prea departe în direcția pânzei de ferăstrău.

ATENTIE! Pe parcursul lucrărilor la mașină trebuie să fie montate toate dispozitivele de protecție și capa- cele. Roata de panglică superioară și inferioară este acoperită cu o apărătoare montată fix și cu un capac de carcasă mobil. Mașina se oprește la deschiderea capacului carcasei. Pomirea este posibilă numai atunci când capacul este închis.

9. Operarea

⚠️ ATENTIE!

Este esențial să asamblăți complet produsul înainte de punerea în funcțiune!

9.1 Întrerupător Pornire/Oprire (15) (Fig. 17)

• Prin apăsarea tastei verzi „l“, ferăstrăul poate fi conectat.
• Pentru a deconecta din nou ferăstrăul, trebuie apă-sată tasta roșie „0“.
• Ferăstrăul-panglică este dotat cu un comutator de subtensiune. La o cădere de tensiune, ferăstrăul-panglică trebuie conectat din nou.

9.2 Limitatorul paralel (Fig. 5+18)

• Asezați limitatorul paralel (14) pe şina de ghidare (43) din dreapta sau stânga de la pânza ferăstrăului.
• Apăsați în jos jugurile de tensionare (42) pentru a fixa opritorul lateral (14). Forța de strângere a limi-tatorului paralel poate fi reglată cu ajutorul piuliței zimțuite posterioare (41).
• Se va avea în vedere, ca opritorul paralel (14) să funcționeze întotdeauna paralel cu panglica de ferăstrău (26).

9.3 Tăieturi oblice (Fig. 20)

Pentru a putea executa tăieturi oblice paralel cu ferăstrăul-panglică (26) este posibilă înclinarea spre înainte a mesei ferăstrăului (7) de la 0° - 45°.

• Slăbiti mânerul de reglaj (22) și piulița-fluture (21).
• Înclinați spre înainte masa ferăstrăului (7) până când cota dorită a unghiului este setată pe scala gradată (35).
• Strângeti din nou ferm mânerul de reglaj (22) și pi-ulița-fluture (21).

⚠️ ATENTIE! În cazul mesei de ferăstrău înclinate (7), opritorul paralel (14) trebuie montat în direcția de lucru dreapta față de panglica de ferăstrău (26). Astfel, se evită o alunecare a piesei.

10. Indicații de lucru

Recomandările următoare sunt exemple pentru utilizarea în siguranță a ferăstraielor-panglică.

Modalitățile de lucru sigure de mai jos sunt considerate o contribuție la securitate, însă nu sunt aplicabile în mod adecvat, complet sau cuprinzător pentru toate aplicațiile de lucru. Acestea nu pot trata toate stările posibile, periculoase și trebuie interpretate cu rigurozitate.

• În cazul lucrărilor în încăperi închise, mașinile trebuie racordate la o instalație de aspirare.
• Dacă mașina este scoasă din funcțiune, de ex. finalul lucrului, detensionați panglica de ferăstrău. Atașați pe mașină o indicație corespunzătoare pentru utilizatorul următor referitoare la tensionarea panglicii de ferăstrău.
• Păstrați panglicile de ferăstrău neutilizate strânse și în siguranță într-un loc uscat. Înainte de utilizare, verificați dacă există deteriorări (dinți, fisuri). Nu utilizați panglici de ferăstrău deteriorate!
• La manevrarea panglicilor de ferăstrău purtați mănuși adecvate.
• Înainte de începerea lucrului trebuie să fie montate toate dispozitivele de protectie și de siguranță la mașină.
• Nu curățați niciodată panglica de ferăstrău sau ghidajul panglicii de ferăstrău cu o perie sau cu un răzuior ținut în mână dacă panglica de ferăstrău este în funcțiune. Panglicile de ferăstrău rezinificate reprezintă un pericol pentru securitatea muncii și trebuie curățate regulat.
• Pentru protectia dumneavoastră personală în timpul lucrului purtați ochelari de protectie și căști antiacustice. Dacă aveți părul lung, purtați o plasă pentru păr. Rulați mânecile desfăcute până deasupra cotului.
• În timpul lucrului apropiati ghidajul panglicii de ferăstrău cât mai mult posibil de piesă.
• Asigurați condiții de lumină suficiente în zona de lucru și în zona adiacentă a mașinii.
• Pentru tăieturile drepte utilizați întotdeauna limitatorul paralel pentru a împiedica bascularea sau alunecarea piesei.

• Pentru prelucrarea pieselor înguste cu avans manual, utilizati tija de împingere.

• Pentru tăieturile oblice aduceți masa ferăstrăului în poziția corespunzătoare și ghidați piesa la opritorul paralel.

• Pentru tăierea dinților și știfturilor în formă de coadă de rândunică sau penelor de fixare, aduceți masa de ferăstrău în poziția corespunzătoare pe scala unghiulară.
• În cazul tăieturilor sub formă de arc și neregulate avansați uniform piesa cu ambele mâini, cu degetele închise. Tineti piesa ferm cu mâinile în zona sigură.
• Pentru executarea repetată a tăieturilor sub formă de arc, neregulate utilizati un şablon auxiliar.
• La tăierea lemnelor rotunde asigurați piesa împotri-va răsucirii.

⚠️ ATENȚIE! După fiecare setare nouă recomandăm o tăiere de probă, pentru a verifica cotele setate.

• La toate procesele de tăiere, ghidajul superior al panglicii de ferăstrău (5) trebuie așezat pe cât de aproape posibil de piesă (a se vedea 8.9).
• Piesa trebuie ghidată mereu cu ambele mâini și tî-nută întins pe masa ferăstrăului (7). Astfel se evită o blocare a panglicii de ferăstrău (26).
• Avansul trebuie realizat în permanență cu presiune uniformă, care să fie suficientă exact pentru tăierea fără probleme a panglicii prin material, fără a se bloca.
• Utilizați în permanență opritorul paralel (14) pentru toate procesele de tăiere în care poate fi implementat.
• Este mai bine să se execute o tăietură într-o treaptă de lucru decât în mai multe secțiuni care pot necesita o retragere a piesei. Dacă totuși nu trebuie să se evite o retragere, se va deconecta în prealabil ferăstrăul-panglică. Retrageți piesa, numai după ce panglica de ferăstrău (26) se află în stare de repaus.
• La tăiere, piesa trebuie să fie ghidată întotdeauna cu partea cea mai lungă.

⚠️ ATENTIE! La prelucrarea pieselor mici, trebuie utilizat neapărat o tijă de împingere. Tija de împingere (29) se va păstra întotdeauna la îndemână în suportul pentru tija de împingere (60) prevăzut în acest sens, pe partea ferăstrăului.

10.1 Executarea de tăieturi longitudinale (Fig. 19)

În acest caz este sectionată o piesă de lucru pe direcția longitudinală.

• Reglați opritorul paralel (14) pe partea stângă (pe cât posibil) a panglicii ferăstrăului (26) corespunzător lătimii dorite.
• Coborâți ghidajul panglicii ferăstrăului (5) pe piesă. (a se vedea 8.9)

• Porniți ferăstrăul. (a se vedea 9.1)

• Apăsați o margine a piesei cu mâna dreaptă contra limitatorului paralel (14) în timp ce partea netedă stă pe masa ferăstrăului (7).

• Împingeti piesa cu avans uniform de-a lungul opritorului paralel (14) în panglica ferăstrăului (26).
• Important: Piesele lungi trebuie asigurate împotriva basculării la finalul procesului de tăiere (de ex. cadru de rulare etc.)

10.2 Executarea de tăieturi oblice (Fig. 20)

• Reglați masa ferăstrăului la unghiul dorit (a se vedea 9.3).
• Executați tăietura conform descrierii de la 10.1. La tăieturile transversale aveți în vedere să utilizați opri- torul paralel numai în dreapta panglicii de ferăstrău.

10.3 Tăieri manuale libere (Fig. 21)

• Una dintre cele mai importante caracteristici ale unui ferăstrău-panglică este tăierea fără probleme a curbelor si razelor.
• Coborâți ghidajul panglicii ferăstrăului (5) pe piesă. (a se vedea 8.9)
• Porniti ferăstrăul.
• Apăsați ferm piesa pe masa ferăstrăului (7) și împin- geti-o încet în panglica ferăstrăului (26).
• În multe cazuri, este utilă tăierea grosieră a curbelor și colturilor la aproximativ 6 mm distanță de linie.
• Dacă trebuie să tăiați curbe care sunt prea strâmte pentru panglica ferăstrăului utilizată trebuie tăiate tăieturi de ajutor până la partea frontală a curbei. În continuare, raza definitivă poate fi tăiată.

10.4 Executarea de tăieturi cu leră pentru tăiere transversală (Fig. 22 + Fig. 23)

• Reglați lera pentru tăiere transversală (25) la un- ghiul dorit (a se vedea 8.16)
• Executati tăietura conform descrierii de la 10.1.

11. Branşamentul electric

Motorul electric instalat este racordat pregătit de func- tionare. Racordul corespunde dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN. Ra- cordul la rețeaua electrică pus la dispoziție de client, precum și cablul prelungitor utilizat, trebuie să cores- pundă acestor prescriptii.

Indicații importante

În cazul în care motorul este suprasolicitat, acesta se oprește automat. După un timp de răcire (diferit), motorul poate fi conectat din nou.

Cablu de racordare electrică deteriorat.

La conductorii de legătură electrici apar în mod frec-vent deteriorări ale izolației.

Cauzele pentru aceasta pot fi:

• Puncte de presiune, când conductorii de legătură trec prin ferestre sau fante de uși.
• Puncte de frângere, din cauza fixării sau ghidării improprii a conductorului de legătură.
• Puncte de tăiere cauzate de trecerea cu vehicule pes-te conductorii de legătură.
• Deteriorări ale izolatiei cauzate de smulgerea din priza de perete.
• Fisuri cauzate de învechirea izolatiei.

Utilizarea conductorilor de legătură electrici care pre- zintă asemenea deteriorări nu este permisă, ei prezen- tând pericol de moarte din cauza deteriorării izolației.

Verificați regulat la conductorii de legătură electrici dacă prezintă deteriorări. Aveți în vedere ca, la verifi- care, conductorul de legătură să nu stea suspendat de rețeaua electrică.

Conductorii de legătură electrici trebuie să corespundă dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN. Utilizați numai conductori de legătură cu identificatorul „H05VV-F”.

Este prescris ca notația tipului să fie imprimată pe cablul de conexiune.

Motorul de curent alternativ:

• Tensiunea rețelei trebuie să 220 - 240 V\~ 50 Hz.
• Cablurile prelungitoare până la o lungime de 25 m trebuie să aibă o secțiune de 1,5 milimetri pătrați.

Racordurile și reparațiile la echipamentul electric pot fi efectuate numai de către un electrician calificat.

În cazul solicitărilor de informații vă rugăm să indicați următoarele date:

• Tipul de curent al motorului
- Datele de pe plăcuța de fabricație a mașinii
- Datele de pe plăcuța de fabricație a motorului

Tipul racordului Y

Dacă este necesară înlocuirea conductei de racord la rețeaua electrică, această operație trebuie efectuată de producător sau de un reprezentant al acestuia, pentru a se evita apariția de pericole ulterioare.

12. Curățarea, întreținerea curentă și depozitarea

⚠️ ATENTIE! Înainte de orice reglare, întreținere generală sau revizie trageti fișa de rețea!

Curățarea

Feriți dispozitivele de protecție, fantele pentru aer și cadrul motorului cât mai mult posibil de praf și mizerie. Frecați aparatul cu o lavetă curată sau suflați cu aer comprimat la presiune scăzută.

Vă recomandăm să curățați aparatul imediat după fiecare utilizare.

Întreținerea curentă

În interiorul aparatului nu există alte piese care să necesite întreținere.

Depozitare

Depozitați aparatul și accesoriiile acestuia într-un loc întunecat, uscat, ferit de îngheț și inaccesibil pentru copii. Temperatura optimă de depozitare este între 5°C și 30°C.

Păstrați scula electrică în ambalajul original.

Acoperiți scula electrică pentru a o proteja de praf sau umiditate.

Păstrați manualul de utilizare la scula electrică.

Informații cu privire la service

Trebuie menționat faptul că, în cazul acestui produs, următoarele piese sunt supuse uzurii în conformitate cu utilizarea prevăzută sau uzurii naturale, respectiv că următoarele componente sunt necesare drept consumabile.

Piese de uzură*: Perii de cărbune, pânză de ferăstrău, adaosuri de masă; curea trapezoidală

* nu este inclus în mod obligatoriu în pachetul de livrare!

Puteți obține piese de schimb și accesorii de la centrul nostru de service. În acest scop scanați codul QR de pe pagina de titlu.

13. Transport

Ridicați și transportați mașina numai de cadru sau de placa cadrului. În vederea transportului nu ridicati niciodată de dispozitivele de protectie, de mânerele de reglaj sau de masa ferăstrăului.

Pe parcursul transportului, dispozitivul de protectie a panglicii de ferăstrău trebuie să se afle în poziția inferioară și în apropierea mesei de ferăstrău.

Nu ridicati niciodată de masă de ferăstrău! Separati mașina de rețea în vederea transportului.

14. Eliminarea ca deşeu și revalorifi- carea

Indicații referitoare la ambalaj

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele ca deșeu, în mod ecologic.

Indicații referitoare la Legea privind echipamente- le electrice și electronice (ElektroG)

Echipamentele uzate electrice și electronice nu reprezintă gunoi menajer și trebuie colec- tate separat, respectiv eliminate ca deșeu!

• Bateriile sau accumulatorii uzați care nu sunt încorporați în aparatul uzat trebuie îndepărtați fără a fi distruși înainte de predarea acestora! Eliminarea ca deșeu a acestora este reglementată de Legea privind bateriile.
• Deținătorii, respectiv utilizatorii echipamentelor electrice și electronice sunt obligați prin lege să le returneze după folosire.
• Utilizatorul final este personal responsabil de stergerea datelor sale cu caracter personal din echipamentul uzat care trebuie eliminat ca deșeu!
• Simbolul pubelei de gunoi barate cu două linii în formă de X înseamnă că echipamentele electrice și electronice nu pot fi aruncate la gunoiul menajer.

• Echipamentele electrice și electronice pot fi predate gratuit la următoarele puncte:

• Puncte publice de eliminare sau colectare a de- şeurilor (de exemplu, curțile clădirilor municipale)

• Puncte de vânzare ale echipamentelor electronice (fizice sau online), în cazul în care distribuitorii sunt obligați să primească produsele spre a fi colectate sau dacă oferă în mod voluntar acest serviciu.

• Puteți preda gratuit către producător, fără a fi necesară achiziționarea în prealabil a unui echipament nou, sau către un alt punct de colectare autorizat din apropierea dvs. până la trei echipamente electrice uzate din fiecare tip de echipament, cu o lungime laterală de maximum 25 de centimetri.

• Puteți afla care sunt condițiile suplimentare de colectare ale producătorului și distribuitorului la serviciul de asistență a clientilor respectiv.

- În cazul în care un producător livrează un echipament electronic nou către o gospodărie privată, echipamentul electric uzat va fi colectat gratuit, la cererea utilizatorului final. În acest scop, contactați serviciul de asistență a clienților al producătorului.

- Acestea se aplică doar pentru aparatele care sunt instalate și achiziționate în țările Uniunii Europene și care sunt supuse Directivei Europene 2012/19/UE. Este posibil ca în țările din afara Uniunii Europene să se aplice alte dispoziții pentru eliminarea ca deșeu a echipamentelor electrice și electronice uzate.

15. Remedierea avariilor

Defecțiune Cauza posibilă Remediere
Motorul nu funcționează Motorul, cablul sau fișa defecte, siguranțe arseCapac carcasă deschis (limitator de cursă)	Dispuneți verificarea mașinii unui specialist.Nu reparați niciodată motorul pe cont propriu.Pericol! Controlați siguranțele, eventual schimbați-le.Închidere exactă capac carcasă
Motorul pornește încet și nu atinge viteza de exploatare.	Tensiunea prea scăzută, bobinaje deteriorate, condensator ars	Dispuneți controlul tensiunii de către centrala electrică. Dispuneți controlul motorului de către un specialist. Dispuneți schimbarea condensatorului de către un specialist
Motorul produce zgomot puternic	Bobinaje deteriorate, motor defect Dispuneți controlul motorului de către un specialist
Motorul nu atinge puterea maximă.	Circuite de curent suprasolicitate în instalația de rețea (lămpi, alte motoare, etc.)	Nu utilizați alte aparate sau motoare pe același circuit electric
Motorul se supraîncălzește ușor.	Suprasolicitarea motorului, răcire insuficientă a motorului	Preveniți suprasolicitarea motorului la tăiere, înlăturați praful de la motor pentru a fi asigurată o răcire optimă a motorului
Tăietura de ferăstrău este rugoasă sau vălurită	Pânza de ferăstrău este tocită, forma dintelui nu este adecvată pentru grosimea materialului	Ascuțiți ulterior pânza de ferăstrău resp. utilizați pânza de ferăstrău adecvată
Piesa este smulsă resp. despicată	Presiunea de tăiere este prea mare resp. pânza de ferăstrău nu este adecvată pentru utilizare	Utilizați pânza de ferăstrău adecvată
Panglica de ferăstrău deviază	Ghidajul reglat incorrectPanglică de ferăstrău greșită	Reglarea ghidajului pânzei de ferăstrău panglică conform instrucțiunilor de operareAlegeți pânza de ferăstrău panglică conform instrucțiunilor de operare
Pete de ardere pe lemn în timpul lucrului	Panglica de ferăstrău tocităPanglică de ferăstrău greșită	Schimbați panglica de ferăstrăuAlegeți pânza de ferăstrău panglică conform instrucțiunilor de operare
Panglica de ferăstrău se înțepenește în timpul lucrului	Panglica de ferăstrău tocităPanglica de ferăstrău rezinificatăGhidajul reglat incorrect	Schimbați panglica de ferăstrăuCurățați pânza de ferăstrău panglicăReglarea ghidajului pânzei de ferăstrău panglică conform instrucțiunilor de operare

Defecte evidente trebuie să fie raportate în termen de 8 zile de la primirea de bunuri, altfel cumpărătorul pierde toate cererile pentru astfel de defecte. Oferim o garanție de pe mașinile noastre cu un tratament adecvat pe durata unei garanții implicite de la data de livrare în așa fel încât vom înlocui fiecare parte în acel moment detectabil într-un rând în material sau manoperă ar fi inutil, gratuit. Pentru părțile care nu ne produc, vom face doar o astfel de garanție, așa cum avem dreptul la pretenții de garanție împotriva furnizorilor. Costurile pentru introducerea de piese noi la cumpărător. Conversie și reducerea creanțe și alte cererile de despăgubire sunt excluse.

εγγύηση GR
