HBS30 - Zāģis SCHEPPACH - Bezmaksas lietošanas instrukcija

Produkta veids	Lentzāģis
Zīmols	Scheppach
Modelis	HBS30
Barošanas spriegums	230-240 V~50 Hz
Jauda	250 W (S1), 350 W (S2 30 min)
Griešanas ātrums	900 m/min
Motora apgriezieni	1400 min⁻¹
Caurbraukšanas augstums	0-80 mm
Caurbraukšanas platums	200 mm
Galda izmēri	300 x 300 mm
Galda pagarinājums (maks.)	535 x 300 mm
Galda slīpums	0° līdz 45°
Asmens garums	1400 mm
Asmens platums	6-12 mm
Svars	19 kg
Akustiskās jaudas līmenis	90,4 dB (nenoteiktība 3 dB)
Skaņas spiediena līmenis	77,4 dB (nenoteiktība 3 dB)
Drošība	Drošības slēdzis, asmens aizsardzība, bloķēti pārsegi
Nodiluma daļas	Zāģa asmeņi, oglekļa birstes, ķīļsiksna
Piesūkšanas savienojums	Diametrs 40 mm

Bieži uzdotie jautājumi - HBS30 SCHEPPACH

Kā nospriegot zāģa asmeni?

Pagrieziet spriegošanas skrūvi (1) pulksteņrādītāja virzienā. Pareizs spriegojums tiek sasniegts, kad asmens nedaudz izliecas (1-2 mm) sāniski vidusdaļā starp skriemeļiem. Metāliska skaņa, uzsitot, norāda uz pietiekamu spriegojumu. Atslābiniet asmeni ilgstošas apstāšanās gadījumā.

Kā noregulēt augšējo asmens vadotni?

Atskrūvējiet bloķēšanas rokturi (28), nolaidiet vadotni (5) ar regulēšanas rokturi (27) līdz 2-3 mm virs sagataves, pēc tam atkal pievelciet. Šis iestatījums ir jāpārbauda pirms katras griešanas.

Kā nomainīt zāģa asmeni?

Atvienojiet iekārtu no strāvas. Novietojiet asmens vadotni pusaugstumā. Atveriet pārsegus. Atslābiniet asmeni ar spriegošanas skrūvi. Noņemiet asmeni no skriemeļiem un izvelciet caur galda spraugu. Uzstādiet jauno asmeni ar zobiem vērstiem uz galdu, nospriegojiet to, aizveriet pārsegus un atkal uzstādiet galda skrūvi.

Kādi ir galvenie drošības noteikumi?

Valkājiet aizsargbrilles, dzirdes aizsardzību un putekļu masku. Nevalkājiet brīvu apģērbu. Turiet rokas prom no asmens. Izmantojiet koka stūmēju šaurām detaļām. Nekad nenoņemiet atgriezumus, kamēr asmens griežas. Pirms ieslēgšanas pārliecinieties, ka pārsegi ir aizvērti.

Kā veikt slīpo griezumu?

Atskrūvējiet bloķēšanas rokturi (22) un spārnu uzgriežņus (21). Nolieciet galdu (7) vēlamajā leņķī (0°-45°) pēc graduācijas (35). Atkal bloķējiet. Novietojiet paralēlo vadotni pa labi no asmens, lai sagatave neslīdētu.

Kāda regulāra apkope ir nepieciešama?

Regulāri tīriet iekārtu, īpaši dzesēšanas ribas, pēc katras lietošanas. Pārbaudiet asmens un gumijas lentes stāvokli. Pārbaudiet kabeļus, lai novērstu bojājumus. Uzglabājiet sausā, sala aizsargātā vietā.

Ko darīt, ja zāģis neieslēdzas?

Pārbaudiet, vai pārsegi ir pareizi aizvērti (galējais slēdzis aktivizēts). Pārbaudiet drošinātājus. Ja motors, kabelis vai kontaktdakša ir bojāta, lieciet to pārbaudīt speciālistam. Nekad nereparējiet motoru pats.

Kā lietot paralēlo vadotni?

Novietojiet paralēlo vadotni (14) uz sliedes (43) pa labi vai pa kreisi no asmens. Noregulējiet vēlamajā izmērā, izmantojot palielināmā stikla atzīmi (44), pēc tam bloķējiet ar bloķēšanas sviru (42). Pārliecinieties, ka tā ir paralēla asmenim.

Kādus zāģa asmeņus izmantot?

Izmantojiet asmeņus ar platumu 6-12 mm un garumu 1400 mm. Šaurie asmeņi ir piemēroti līkumiem, platie taisniem griezumiem. Sīkie zobi nodrošina tīru, bet lēnāku griezumu. Nekad neizmantojiet bojātus asmeņus.

Kā nosūcēt zāģu skaidas?

Iekārta ir aprīkota ar piesūkšanas savienojumu (24) ar diametru 40 mm. Pievienojiet to piemērotam putekļu sūcējam (minimālais gaisa ātrums 20 m/s). Regulāri pārbaudiet un tīriet piesūkšanas caurules.

LIETOŠANAS INSTRUKCIJA HBS30 SCHEPPACH

* Darbo režimas S1, ilgalaikės apkrovos režimas.
** Darbo režimas S2, īslaicīga darbība ar pastāvīgu slodzi; nominālās darbības ilgums

Simbolu, kas atrodas uz ierīces, skaidrojums

	Svarīgi! Bīstami dzīvībai, ievainojumiem vai bojājumiem ar rīku, risks neatbilstības!
	Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādīju-mus!
	Lietojiet aizsargbrilles!
	Lietojiet ausu aizsargus!
	Rodoties putekliem, lietojiet elpošanas masku!
	Ievērībai! Savainošanās risks! Neaiztieciet strādājošu zāga lenti!
	Valkājiet aizsargcimdus.
	Uzmanies! Pirms uzstādīšanas, tīrīšanas, izmaiņām, uzturēšanu, glabāšanu un transportē-šanu Izslēdziet un atvienojiet to.
	Zāga lentes virziens
	Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
	Produkts atbilst piemērojamām Serbijas vadlīnijām.

Satura rādītājs: Lappuse:

1. levads....240
2. Lerīces apraksts (1.-1b. att.) 240
3. Piegādes komplekts 241
4. Paredzētajam mērķim atbilstoša lietošana 241
5. Svarīgi norādījumi....242
6. Tehniskie raksturlielumi 244
7. Darbības pirms lietošanas sākšanas....245
8. Montāža 245
9. Vadība....248
10. Darba norādījumi....249
11. Pieslēgšana elektrotīklam 250
12. Tīrīšana, apkope un uzglabāšana.... 250
13. Transportēšana....251
14. Likvidācija un atkārtota izmantošana 251
15. Traucējumu novēršana 252
16. Atbilstības deklarācija....395

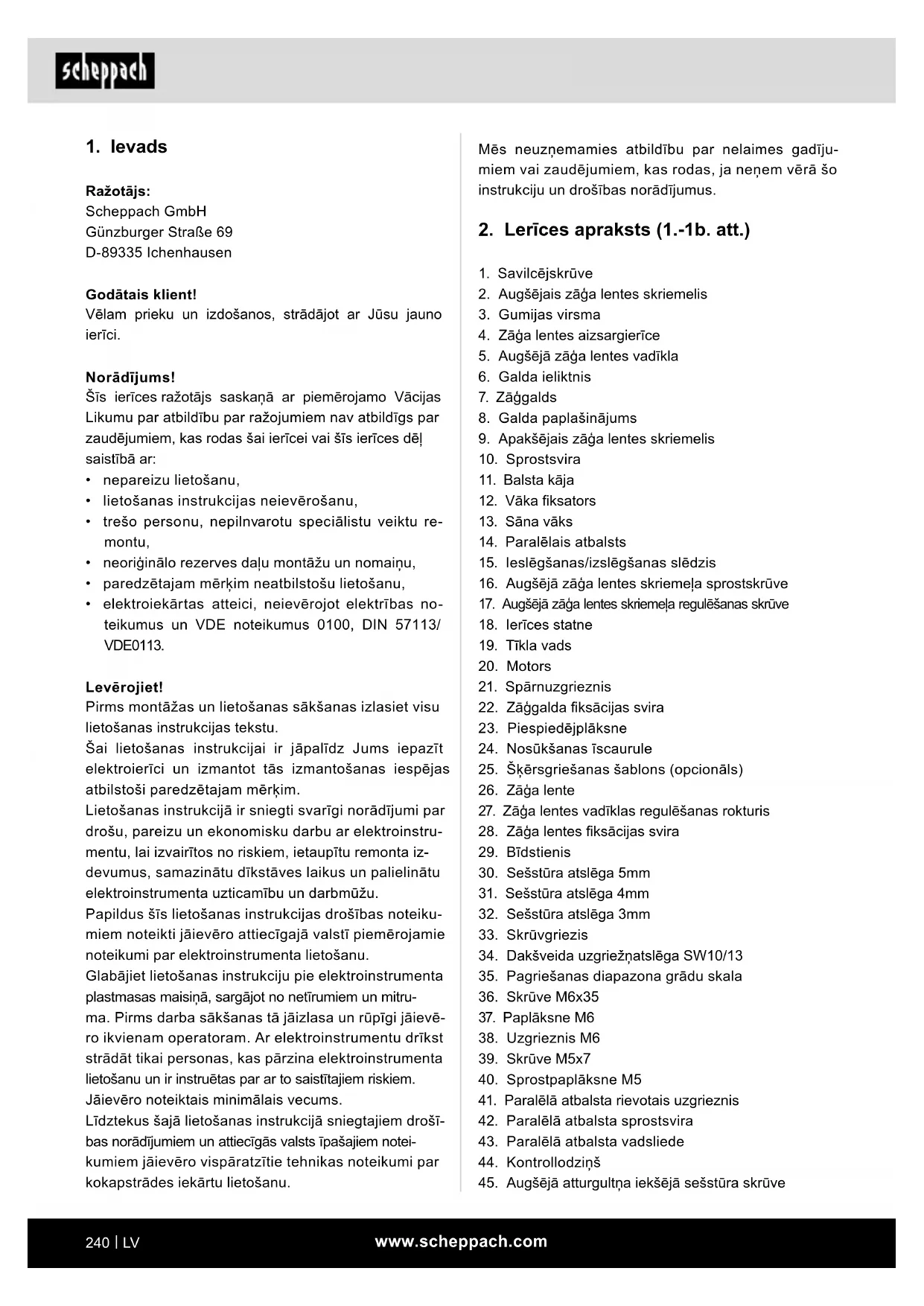

1. levads

Ražotājs:

Scheppach GmbH

Vēlam prieku un izdošanos, strādājot ar Jūsu jauno ierīci.

Norādījums!

Šīs ierīces ražotājs saskaṇā ar piemērojamo Vācijas Likumu par atbildību par ražojumiem nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēl saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• trešo personu, nepilnvarotu speciālistu veiktu remontu,
• neoriginālo rezerves daļu montāžu un nomaiņu,
• paredzētajam mērķim neatbilstošu lietošanu,
• elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113/VDE0113.

Levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jäpalīdz Jums iepazīt elektroierīci un izmantot tās izmantošanas iespējas atbilstoši paredzētajam mērķim.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar elektroinstrumentu, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu elektroinstrumenta uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jäievēro attiecīgajā valstī piemērojamie noteikumi par elektroinstrumenta lietošanu.

Glabājiet lietošanas instrukciju pie elektroinstrumenta plastmasas maisinā, sargājot no netīrumiem un mitru-ma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievē-ro ikvienam operatoram. Ar elektroinstrumentu drīkst strādāt tikai personas, kas pārzina elektroinstrumenta lietošanu un ir instruētas par ar to saistītajiem riskiem. Jāievēro noteiktais minimālais vecums.

Līdztekus šajā lietošanas instrukcijā sniegtajiem drošī-bas norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehnikas noteikumi par kokapstrādes iekārtu lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadīju-miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. Lerīces apraksts (1.-1b. att.)

1. Savilcējskrūve
2. Augšējais zāga lentes skriemelis
3. Gumijas virsma
4. Zāga lentes aizsargierīce
5. Augšējā zāga lentes vadīkla
6. Galda ieliktnis
7. Zāggalds
8. Galda paplašinājums
9. Apakšējais zāga lentes skriemelis
10. Sprostsvira
11. Balsta kāja
12. Vāka fiksators
13. Sāna vāks
14. Paralēlais atbalsts
15. leslēgšanas/izslēgšanas slēdzis
16. Augšējā zāga lentes skriemeļa sprostskrūve
17. Augšējā zāga lentes skriemeļa regulēšanas skrūve
18. lerīces statne
19. Tīkla vads
20. Motors
21. Spārnuzgrieznis
22. Zāggalda fiksācijas svira
23. Piespiedējplāksne
24. Nosūkšanas īscaurule
25. Škērsgriešanas šablons (opcionāls)
26. Zāga lente
27. Zāga lentes vadīklas regulēšanas rokturis
28. Zāga lentes fiksācijas svira
29. Bīdstienis
30. Sešstūra atslēga 5mm
31. Sešstūra atslēga 4mm
32. Sešstūra atslēga 3mm
33. Skrūvgriezis
34. Dakšveida uzgriežnatslēga SW10/13
35. Pagriešanas diapazona grādu skala
36. Skrūve M6x35
37. Paplāksne M6
38. Uzgrieznis M6
39. Skrūve M5x7
40. Sprostpaplāksne M5
41. Paralēlā atbalsta rievotais uzgrieznis
42. Paralēlā atbalsta sprostsvira
43. Paralēlā atbalsta vadsliede
44. Kontrollodzins

45. Augšējā atturgultņa iekšējā sešstūra skrūve

46. Augšējais atturgultnis

47. Vadstienis, augšā
48. Augšējo vadstienu iekšējā sešstūra skrūve
49. Stiprinājuma turētājs (augšā)
50. Augšējā stiprinājuma turētāja iekšējā sešstūra skrūve (2x)
51. Apakšējā atturgultņa iekšējā seštūra skrūve
52. Apakšējais atturgultnis
53. Apakšējā stiprinājuma turētāja skrūve
54. Zāga lentes aizsargs
55. Apakšējo vadstieņu iekšējā seštūra skrūve
56. Vadstienis, apakšā
57. Stiprinājuma turētājs (apakšā)
58. Skrūve (zāggalda regulēšana)
59. Uzgrieznis (zāggalda regulēšana)
60. Bīdstieņa turētājs

3. Piegādes komplekts

• Atveriet iepakojumu un uzmanîgi iznemiet ierîci.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.

⚠ UZMANĪBU! Ierīce un iepakojuma materiāls nav rotallietas! Bēmi nedrīkst rotalāties ar plastmasas mai-siniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

1x lentzāgis
1x zāggalds (7)
1x galda paplašinājums (8) ar vadsliedi (43)
1x paralēlais atbalsts (14)
1x bīdstienis (29)
1x dakšveida uzgriežnatslēga SW 10/13 (34)
3x sešstūra atslēga 3mm (32)/4mm (31)/5mm (30)
1x skrūve M6x35 (36)
1x paplāksne M6 (37)
1x uzgrieznis M6 (38)
2x skrūve M5x7 (39)
2x sprostpaplāksne M5 (40)
1x oriğinālā lietošanas instrukcija

Opcionāli:

1x škērsgriešanas šablons (25)
1x zāga lente (6 zobi/collas)
1x zāga lente (10 zobi/collas)

1x zāga lente (15 zobi/collas)

4. Paredzētajam mērķim atbilstoša lie- tošana

Lentzāgis ir paredzēts kokmateriālu vai kokmateriāliem līdzīgu darba materiālu gareniskai un škērsai zāgēšanai. Apaļos materiālus drīkst zāgēt, izmantojot tikai piemērotas atturierīces.

Zāgis nav piemērots malkas zāgēšanai. lerīci drīkst lietot tikai tai paredzētajiem mērķiem. lerīces lietošana citiem mērķiem uzskatāma par neatbilstošu. Par jebkuriem bojājumiem vai savainojumiem, kas tādēl radušies, ir atbildīgs lietotājs/operators, nevis ražotājs. Drīkst izmantot tikai ierīcei piemērotas zāga lentes.

Paredzētajam mērķim atbilstoša lietošana ietver arī lietošanas instrukcijā minēto drošības noteikumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošanu. Personām, kas lieto ierīci un veic tās apkopi, ierīce jāpārzina, un tām jābūt informētām par iespējamiem riskiem.

Turklāt precīzi jāievēro spēkā esošie nelaimes gadī-jumu novēršanas noteikumi.

Jāievēro arī vispārīgie noteikumi arodmedicīnas un drošības tehnikas jomā.

Patvalīga izmainu veikšana ierīcē pilnībā atbrīvo ražotāju no atbildības par izmainu dēļ radušos kaitējumu. Arī lietojot ierīci atbilstoši paredzētajam mērķim, nevar pilnībā izslēgt noteiktus atlikušā riska faktorus. Saistībā ar ierīces konstrukciju un uzbūvi var rasties šādi riski:

• dzirdes traucējumi, ja netiek lietoti nepieciešamie dzirdes aizsargi.
• veselībai kaitīgu koka putekļu emisija, lietojot ierīci slēgtās telpās.
• Negadījuma risks, ko rada kontakts ar roku neno-segtajā instrumenta zāgēšanas zonā.
• Savainošanās risks instrumenta mainas laikā (sagriešanās risks).
• Bīstamība, ko rada darba materiālu vai darba materiālu dalu aizmešana.
• Pirkstu saspiešana.
  • Bīstamība, ko rada atsitiens.
• Darba materiāla apgāšana sakarā ar nepietiekamu darba materiāla balsta virsmu.
• Pieskaršanās pie griezējinstrumenta.
• Zaru daļu un darba materiālu daļu izmete.

Nemiet vērā, ka mūsu ierīces atbilstoši paredzētajam mērķim nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai.

Mēs neuzņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

5. Svarīgi norādījumi

Elektroinstrumentu vispārējie drošības norādījumi

△ BRĪDINĀJUMS! Izlasiet visus drošības norādī-jumus, norādes, ilustrācijas un tehniskos datus, ar kuriem šis elektroinstruments ir apgādāts.

Turpmāko norāžu neievērošana var izraisīt elektrisko triecienu, ugunsgrēku un/vai smagus savainojumus.

Uzglabājiet visus drošības norādījumus un norādes turpmākām uzzinām.

Drošības norādījumos izmantotais jēdziens “Elektroinstruments” attiecas uz elektroinstrumentiem, kurus darbina no elektrotīkla (ar tīkla vadu), vai uz elektroinstrumentiem, kurus darbina no akumulatora (bez tīkla vada).

1) Darba vietas drošība

a) Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtība vai neapgaismotas darba vietas var radīt nelaimes gadījumus.

b) Nedarbojieties ar elektroinstrumentu sprādzienbīstamā vidē, kurā atrodas viegli aizdedzināmi šķidrumi, gāzes vai puteklī. Elektroinstrumenti ĝenerē dzirksteles, kas var aizdedzināt puteklus vai tvaikus.

c) Nelaidiet klāt bērnus un citas personas elektroinstrumenta lietošanas laikā. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār elektroinstrumentu.

2) Elektriskā drošība

a) Elektroinstrumenta kontaktspraudnim jäiederas kontaktligzdä. Kontaktspraudni nekädä veidä nedrīkst izmainīt. Neizmantojiet adaptera kontaktspraudņus kopā ar iezemētiem elektroinstrumentiem. Neizmainīti kontaktspraudņi un piemērotas kontaktligzdas mazina elektriskā trieciena risku.

b) Nepieļaujiet fizisko kontaktu ar iezemētām virsmām, piem., caurulēm, apkures aprīkoju-mu, plītīm un ledusskapjiem. Pastāv paaugsti-nāts elektriskā trieciena risks, ja jūsu ķermenis ir iezemēts.

c) Sargājiet elektroinstrumentus no lietus vai slapjuma. Üdens ieklūšana elektroinstrumentā palielina elektriskā trieciena risku.

d) Neizmantojiet savienošanas vadu citam no-lūkam, lai pārnēsātu, uzkarinātu elektroinstrumentu vai atvienotu kontaktspraudni no kontaktligzdas. Sargājiet savienošanas vadu no karstuma, eļļas, asām malām vai kustīgām daļām. Bojāts vai sapinies savienošanas vads pa-lielina elektriskā trieciena risku.

e) Kad darbojaties ar elektroinstrumentu ārpus telpām, izmantojiet tikai pagarinātāja vadus, kuri ir piemēroti arī darbiem ārpus telpām. Darbiem ārpus telpām piemērota pagarinātāja vada lietošana mazina elektriskā trieciena risku.

f) Ja elektroinstrumenta lietošana mitrā vidē nav novēršama, izmantojiet noplūdstrāvas aiz-sargslēdzi. Noplūdstrāvas aizsargslēdža lietošana mazina elektriskā trieciena risku.

3) Personu drošība

a) Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un prātīgi sāciet darbu ar elektroinstrumentu. Nelietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Neuzmanības brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus savainojumus.

b) Lietojiet individuālos aizsardzības līdzekļus un vienmēr uzlieciet aizsargbrilles. Individuālā aizsargaprīkojuma lietošana, piem., pretputekļu respirators, neslīdoši drošības apavi, aizsargķivere vai ausu aizsargi, atkarībā no elektroinstrumenta veida un izmantošanas, mazina savainojumu risku.

c) Nepieļaujiet nejaušu lietošanas sākšanu. Pārliecinieties, vai elektroinstruments ir izslēgts, pirms jūs to pievienojat pie elektroapgādes un/vai akumulatora, to satverat vai pārnēsājat. Ja elektroinstrumenta pārnēsāšanas laikā turat pirkstu uz slēdža vai elektroinstrumentu ieslēgtā veidā pievienojat pie elektroapgādes, tad var notikt nelaimes gadījumi.

d) Pirms ieslēdzat elektroinstrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslēgas. Instruments vai atslēga, kas atrodas elektroinstrumenta rotējošā dalā, var radīt savainojumus.

e) Nepieļaujiet nedabisku stāju. leņemiet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. Tā-dējādi jūs varat labāk kontrolēt elektroinstrumentu negaidītās situācijās.

f) Valkājiet piemērotu apgērbu. Nevalkājiet platu apgērbu vai rotaslietas. Sargājiet matus un apgērbu no kustīgajām daļām. Kustīgās daļas var satvert valīgu apgērbu, rotaslietas vai garus matus.

g) Ja ir iespējams uzstādīt putekļu nosūkšanas iekārtas un putekļu uztveršanas iekārtas, tās jāpievieno un pareizi jāizmanto. Putekļu nosūkšanas iekārtas izmantošana var mazināt bīstamību, ko rada putekļi.

h) Neuzskatiet, ka esat pilnīgā drošībā, un neignorējiet elektroinstrumenta drošības noteikumus, pat ja pēc daudzām lietošanas reizēm pārzināt elektroinstrumentu. Nevērīga rīkošanās var sekundes daļās radīt smagus savainojumus.

4) Elektroinstrumenta izmantošana un apkalpošana

a) Nepārslogojiet elektroinstrumentu. Izmantojiet savā darbā šim nolūkam paredzētu elektroinstrumentu. Ar piemēroto elektroinstrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā.

b) Nelietojiet elektroinstrumentu, kuram ir bojāts slēdzis. Elektroinstruments, kuru nav iespējams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsalabo.

c) Atvienojiet kontaktspraudni no kontaktligz-das un/vai nonemiet nonemamo akumulatoru, pirms veicat ierīces regulējumus, nomaināt darbinstrumenta daļas vai noliekat projām elektroinstrumentu. Šis piesardzības pasākums novērš elektroinstrumenta nejaušu palaišanu.

d) Uzglabājiet neizmantotos elektroinstrumentus bērniem nepieejamā vietā. Neļaujiet lietot elektroinstrumentu personām, kuras nepārzina šo elektroinstrumentu vai nav izlasījušas šīs norādes. Elektroinstrumenti ir bīstami, ja tos lieto nepieredzējušas personas.

e) Rūpīgi kopiet elektroinstrumentus un darbinstrumentu. Pārbaudiet, vai kustīgās daļas nevainojami darbojas un neiestrēgst, vai daļas nav salūzušas vai nav bojātas tā, ka ir traucēta elektroinstrumenta darbība. Pirms elektroinstrumenta lietošanas uzticiet salabot bojātās daļas. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti elektroinstrumenti.

f) Uzturiet griezējinstrumentus asus un tīrus. Rūpīgi kopti griezējinstrumenti ar asām griezējmalām mazāk iestrēgst un ir vieglāk vadāmi.

g) Izmantojiet elektroinstrumentu, piederumus, darbinstrumentus utt. atbilstoši šim norādēm. Turklāt ṣemiet vērā darba apstākļus un izpildāmo darbu. Elektroinstrumenta lietošana citiem neparedzētiem lietošanas gadījumiem var radīt bīstamas situācijas.

h) Nodrošiniet, lai rokturi un satveršanas virsmas būtu sausas, tīras un nebūtu notraipītas ar ellu un smērvielu. Slideni rokturi un satveršanas virsmas neatlauj elektroinstrumenta drošu vadību un kontroli neparedzamās situācijās.

5) Serviss

a) Uzticiet savu elektroinstrumentu labot tikai kvalificētiem speciālistiem un, izmantojot tikai originālās rezerves daļas. Tādējādi nodrošina to, ka būs saglabāta elektroinstrumenta drošība.

Papildu drošības norādījumi

- Izmantojiet cimdus, veicot zāga asmens apkopes darbus!

- Zāgējot apalu vai neregulāru kokmateriālu, jāizmanto ierīce, kas nodrošina darba materiālu pret griešanos

- Veicot dēļu griešanu, jāizmanto instruments, kas nodrošina darbarīka stabilitāti un nepieļauj tā griešanos atpakalgaitā.

- Lai ievērotu putekļu emisijas līmeni, veicot kokapstrādes darbus un nodrošinot drošu darbību, putekļu nosūkšanas ātrumam jābūt vismaz ar gaisa ātrumu 20 m/s.

- Nododiet drošības instrukcijas visām personām, ku-ras strādā ar iekārtu.

- Neizmantojiet zāgi malkas sagatavošanai.

- lekārta ir aprīkota ar drošības slēdzi, kurš neieslēdzas, ja ir bijis sprieguma krituma gadījums.

- Pārbaudiet pirms darba uzsākšanas vai norādītais spriegums uz iekārtas atbilst elektrotīkla spriegumam.

- Kabelsaivu izmantojiet tikai atritinātā stāvoklī.

- Ar iekārtu strādājošām personām jābūt drošām un pārliecinātām. Ar iekārtu nedrīkst strādāt personas, kuras ir apjukušas.

- Uzraugiet motora un zāga lentes griezes virzienu.

- Drošības ierīces, kas atrodas uz iekārtas, nedrīkst tikt demontētas vai padarītas par nederīgām.

- Negrieziet sagataves, kuras ir pārāk mazas, lai noturētu tās droši rokās.

- Neveiciet darbojošas zāga lentes atbrīvošanu no skaidām, škembām vai iestrēgušām koka daļām.

• levērojiet noteiktos nelaimes gadījumu novēršanas noteikumus un citus, vispārēji atzītos drošības noteikumus.
• Nodrošināt profesionālās asociācijas, kas atbild par drošību un aizsardzību darba vietā, noteikto likumu uzraudzību un ievērošanu (VBG 7).
• Noregulējiet regulējamos aizsargmehānismus tādā veidā, lai tie būtu iespējami tuvu pie darba materiāla.

⚠ BRĪDINĀJUMS! Lai novērstu garo sagatavju noliekšanos zāgēšanas beigās, veiciet to nostiprināšanu. (Piemēram, spoles turētājs u.c.)

• Zāga asmena aizsargs (3) zāga transportēšanas laikā jānovieto apakšējā pozīcijā.
• Aizsargapvalki nedrikst tikt izmantoti transportēšanai, vai tikt izmantoti nepiemērotai iekārtai.
• Deformētas vai bojātas zāga lentes nedrīkst tikt izmantotas.
• Veiciet nodiluša darba galda detaļu nomaiņu vai no- mainiet nepieciešamības gadījumā visu darba galdu.
• Nekad nedarbiniet iekārtu, ja zāga lentes aizsargierīce vai aizsargs ir atvērts.
• Vienmēr pārliecinieties vai zāga lentes un ātrums ir atbilstošs izvēlētajam materiālam.
• Neveiciet zāga asmens tīrīšanu, pirms ierīce nav pilnībā nonākusi miera stāvoklī.
• Veicot taisnus zāgējumus maza izmēra darba materiāliem pret paralēlu atbalstu, jāizmanto bīdstienis.
• Transportēšanas laikā zāga asmens aizsargam jāatro-das zemākajā pozīcijā un pēc iespējas tuvāk galdam.
• Lai veiktu slīpgriezumu uz slīpa darba galda, paralē-lais ierobežotājs jānovieto uz galda apakšējās daļas.
• Veicot apalkoku griešanu, ir jāizmanto vienotais atbalsta virziens un jāpārliecinās vai darbarīks griežas.
• Nekad neizmantot drošības atdalītājaizsargus iekārtas pacelšanai vai transportēšanai.
• Pārliecinieties par zāga asmens aizsargierīču izman-tošanu un pareizu uzstādīšanu.
• Turiet rokas drošā attālumā no zāga lentes. Izmantojiet bīdāmo stieni maziem griezumiem.
• Uzglabājiet bīdstieni tam paredzētajā turētājā pie ierīces, lai jūs to varētu sasniegt no jūsu normālās darba pozīcijas, un tas vienmēr būtu sagatavots lietošanai.
• Normālā darba pozīcijā operators atrodas ierīces priekšā.

⚠ BRĪDINĀJUMS! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

Atlikušie riski

lekārta izveidota, izmantojot modernas tehnoloğijas saskaņā ar atzītiem drošības noteikumiem. Tomēr var pastāvēt vēl daži atlikušie apdraudējumi.

• Pirkstu un roku savainošanas risks ar rotējošo zā-glentu, nepareizi apejoties ar apstrādājamo detaļu. Savainošanās risks, apstrādājamai detaļai sametoties, nepareizi ar to apejoties, piemēram, strādājot bez bīdstiņa.
• Risks sabojāt savu veselību ar koksnes putekļiem un koka skaidām. Izmantojiet individuālos aizsarglī-dzekļus, piemēram, aizsargbrilles. Izmantojiet putekļu nosūcēja montāžu.
• Savainošanās risks bojātas zāğlentas dēļ. Regulāri pārbaudiet, vai zāğlentai nav defektu.
• Pirkstu un roku savainošanas risks zāğlentu nomai- nas laikā. Valkājiet atbilstošus cimdus.
• Savainošanās risks, zāğlentai uzsākot kustību, kad iekārta tiek ieslēgta.
• Izmantojot nepareizus vai bojātus tīkla kabelus, var novest pie elektrotraumām.
• Valkājiet tikai cieši pieguļošu apgērbu. Nonemiet gredzenus, rokassprādzes un citas rotaslietas.
• Garu matu drošibai valkajiet cepuri vai matu tiklinu. Pat tad, ja veikti visi drošibas pasakumi, var pastavēt daži atlikušie apdraudējumi, kas nav acimredzami.
• Atlikušos apdraudējumus var samazināt, ievērojot „Svarīgi norādījumi“, „Paredzētajam mērķim atbilstoša lietošana“ un visas lietošanas rokasgrāmatas norādījumus.

6. Tehniskie raksturlielumi

Mainstrāvas motors 230 - 240 V \~ 50 Hz

Jauda	S1* 250W,S2** 30 min 350W
Apgriezienu skaits 1400 min	-1
Zāglentas garums 1400 mm
Zāglentas platums 6-12 mm
Griešanas ātrums 900 m/min
Sagataves augstums 0 - 80 mm
Sagataves platums 200 mm
Galda izmērs 300 x 300 mm
Galda izmēri ar paplašinājumu min.	380x300mm
Galda izmēri ar paplašinājumu maks.	535x300mm
Galda pagriešanas diapazons	nuo 0° iki 45°
Darba materiāla maks. izmērs	400 x 400 x 80 mm
Svars 19 kg

Var tikt veiktas tehniskas izmainas!

* Darba režims S1, ilgstošas lietošanas režims.

Detaļas augstumam jābūt vismaz 3 mm un platumam - vismaz 10 mm.

Trokšna un vibrācijas parametri noteikti atbilstoši standarta EN 62841 prasībām.

Skaņas spiediena līmenis L_pA	77,4 dB
Kļūda K_pA	3 dB
Skaņas jaudas līmenis L_WA	90,4 dB
Kļūda K_WA	3 dB

Lietojiet dzirdes aizsargus.

Trokšnu iedarbība var izraisīt dzirdes zudumu.

Vibrācijas kopējās vērtības (triju virzienu vektoru summa) noteiktas atbilstoši standarta EN 62841 prasībām.

7. Darbības pirms lietošanas sākšanas

Ierīce stabili jāuzstāda, t.i., pieskrūvējot to uz darbgal-da vai cieta paliktņa. Šim nolūkam ierīces kājā atrodas nostiprināšanas caurumi.

• Zāggaldam jābūt pareizi uzmontētam
- Pirms lietošanas sākšanas jābūt pienācīgi uzmontētiem visiem pārsegiem un drošības mehānismiem.
• Zāga lentei jāspēj brīvi griezties.
- levērojiet, lai jau apstrādātajā kokmateriālā nebūtu svešķermeņu, piem., naglu vai skrūvju utt.
- Pirms ierīces ieslēgšanas vai izslēgšanas pārlieci-nieties, vai zāga lente ir pareizi uzmontēta un kustīgās daļas kustas brīvi.
- Pirms ierīces pievienošanas pārliecinieties, vai datu plāksnītē norādītā informācija sakrīt ar elektrotīkla parametriem.

8. Montāža

⚠ UZMANĪBU! Pirms jebkādiem regulēšanas, tehniskās uzturēšanas vai remonta darbiem izņemiet elektrotīkla kontaktdakšu!

Montāžas rīki

1 uzgriežnu atslēga SW 10/13
1 seškanšu uzgriežnu atslēga SW 3
1 seškanšu uzgriežnu atslēga SW 4
1 seškanšu uzgriežnu atslēga SW 5
1 skrūvgriezis

Tehnisku iepakošanas iemeslu dēl zāggalds un galda paplašinājums nav samontēts.

8.1. Zāggalda montāža (2. - 3. att.)

• Nonemiet spärnuzgriezni (21), fiksācijas sviru (22), divas paplāksnes un piespiedējplāksni (23). (2. att.)
• Vadiet zāggaldu (7) pāri zāga plātnei (26). Nostipriniet to ar plāksni (23), divām paplāksnēm, spār-nuzgriezni (21) un fiksācijas sviru (22) pie ierīces statnes (18) abām skrūvēm. (3. att.)
• Uzstādiet skrūvi M6x35 (36) ar divām paplāksnēm (37) un uzgriezni (38) uz galda. (3. att.)

8.2. Galda paplašinājuma montāža

$$ (4. + 4. 1. + 4. 2. + 4. 3. + 4. 4. \text { att. }) $$

• Nonemiet abas skrūves (39) un sprostpaplāksnes (40) no galda paplašinājuma (8). (4. att.)
• Uzbīdiet galda paplašinājumu (8) uz galda (7), kas uzstādīts uz ierīces. Turklāt uzmaniet, lai iespīlēšanas svira (10) būtu atvērta (4.1.+4.2. att.).
• Uzbīdiet galda paplašinājumu pilnīgi uz galda (4.3. att.), lai abās pusēs nofiksētu abas skrūves (39). (4.4. att.) Uzmaniet, lai uzstādītu skrūves (39) abās pusēs. Abas skrūves ir paredzētas galda paplašinājuma izvilkšanas ierobežojumam.

8.3. Paralēlā atbalsta montāža (5. att.)

• Uzstādiet paralēlo atbalstu (14), to uzliekot aizmugurē un nofiksējot sprostsviru (42) uz leju.
• Demontāžas laikā pavelciet sprostsviru (42) uz augšu un nonemiet paralēlo atbalstu (14).
• Paralēlā atbalsta iespiešanas spēku var noregulēt ar aizmugurējo rievoto uzgriezni (41).

8.4. Zāgēšanas platuma regulēšana (5.+5.1. att.)

- Veicot koka detaļu garenzāgēšanu, jāizmanto paralēlais atbalsts (14).

• Uzlieciet paralēlo atbalstu (14) uz vadsliedes (43) zāga plātnes labajā vai kreisajā pusē.
• Uz paralēlā atbalsta (43) vadsliedes atrodas 2 skalas, kuras parāda atstatumu starp atbalstsliedi un zāga plātni.
• Noregulējiet paralēlo atbalstu (14) atbilstoši vajadzīgajam lielumam kontrollodziņā (44) un nofiksējiet ar paralēlā atbalsta sprostsviru (42).(5. att.)

8.5. Galda paplašinājuma lietošana (6.-6.2. att.)

• Īpaši platiem darba materiāliem vienmēr vajadzētu lietot galda paplašinājumu (8).
• Atbrīvojiet sprostsviru (10) un izvelciet galda paplašinājumu tiktāl, lai zāgējamais darba materiāls varētu tam pieklauties nesagāžoties. (6.2. att.)

8.6. Zāga lentes spriegošana (1. att.)

⚠ UZMANĪBU! Zāga ilgākas dīkstāves gadījumā zāga lente jāatspriego, proti, pirms zāga ieslēgšanas jāpārbauda zāga plātnes spriegojums.

• Grieziet savilcējskrūvi (1) pulksteņrādītāja virzienā, lai nospriegotu zāga lenti (26). Zāga lentes pareizo spriegojumu var noteikt, izdarot spiedienu ar pirkstiem sānos pret zāga lenti apmēram pa vidu starp abiem zāga lentes skriemeļiem (2+9). Turklāt zāga lentei (26) vajadzētu tikai minimāli (apm. 1-2 mm) lauties saspiesties.
• Pietiekami nospriegotai zāga lentei ir metāliska skaṇa, kad tai viegli pieskaras.
• Atspriegojiet zāga lenti, ja to nelieto ilgāku laiku, lai tā neizstieptos.

⚠ UZMANĪBU! Pārāk liela spriegojuma gadījumā zāga lente var saplīst. SAVAINOŠANĀS RISKS! Pārāk maza spriegojuma gadījumā darbināmais zāga lentes skriemelis (9) var buksēt, kā rezultātā zāga lente apstājas.

8.7. Zāga lentes regulēšana (1. + 1a att.)

⚠ UZMANĪBU! Pirms var veikt zāga lentes regulēšanu, zāga lente pareizi jānospriego.

• Atveriet sāna vāku (13), atskrūvējot vāka fiksatoru (12), izmantojot skrūvgriezi (33).
• Lēnām grieziet augšējo zāga lentes skriemeli (2) pulksteņrādītāja virzienā. Zāga lentei (26) jāvirzās pa vidu uz zāga lentes skriemeļa (2). Pretējā gadī-jumā jālabo augšējā zāga lentes skriemeļa (2) slī-puma lenķis.

• Ja zāga lente (26) virzās tuvāk zāga lentes skriemeļa (2) aizmugurējai malai, tad regulēšanas skrūve (17) jāgriež pretēji pulkstenrādītāja virzienam.

• Atskrūvējiet augšējā zāga lentes skriemeļa sprostskrūvi (16).

• Lēnām ar roku grieziet apakšējo zāga lentes skriemeli (9), lai pārbaudītu zāga lentes (26) izvietojumu.
• Ja zāga lente (26) virzās tuvāk zāga lentes skriemeļa (2) priekšējai malai, tad regulēšanas skrūve (17) jāgriež pulkstenrādītāja virzienā.
• Pēc augšējā zāga lentes skriemeļa (2) regulēšanas jāpārbauda zāga lentes (26) pozīcija uz apakšējā zāga lentes skriemeļa (9). Šajā gadījumā zāga lentei (26) arī vajadzētu atrasties zāga lentes skriemeļa (9) vidū. Pretējā gadījumā vēlreiz jānoregulē augšējā zāga lentes skriemeļa (2) slīpums.
• Zāga lentes skriemelis vairākas reizes jāgriež, līdz augšējā zāga lentes skriemeļa (2) regulējums iedarbojas uz zāga lentes pozīciju uz apakšējā zāga lentes skriemeļa (9).
• Pievelciet augšējā zāga lentes skriemeļa (16) sprostskrūvi.
• Pēc veiktās regulēšanas sāna vāki (13) atkārtoti jāaizver un jānodrošina ar vāka fiksatoriem (12), izmantojot skrūvgriezi (33).

8.8. Zāga lentes vadīklas regulēšana (7. - 10. att.)

Gan atturgultni (46 + 52), gan arī vadstieni (47 + 56) atkārtoti jānoregulē pēc katras zāga lentes maiņas.

- Atveriet sāna vāku (13), atskrūvējot vāka fiksatoru (12), izmantojot skrūvgriezi (33).

8.8.1. Augšējais atturgultnis (46) (7. att.)

• Palaidiet valigāk augšējā atturgultņa seštūra skrūvi (45).
• Pārbīdiet atturgultni (46) tiktāl, līdz tas tieši vairs neskar zāga lenti (26) (atstatums maks. 0,5 mm).
• Atkārtoti pievelciet augšējā atturgultņa sešstūra skrūvi (45).

8.8.2. Apakšējā atturgultņa (52) regulēšana (9. att.)

• Demontējiet zāggaldu analogiski 8.1. punktam pretējā virzienā.
• Atskrūvējiet apakšējā atturgultņa sešstūra skrūvi (51).
• Pārbīdiet apakšējo atturgultni (52) tiktāl, līdz tas tieši vairs neskar zāga lenti (26) (atstatums maks. 0,5 mm).
• Atkārtoti pievelciet apakšējā atturgultņa sešstūra skrūvi (51).

8.8.3. Augšējo vadstieņu (47) regulēšana (7. + 8. att.)

• Palaidiet valīgāk augšējā stiprinājuma turētāja sešstūra skrūves (50).
• Pārbīdiet augšējo vadstienu (47) augšējo stiprinājuma turētāju (49), līdz vadstienu (47) priekšējā mala atrodas apm. 1 mm aiz zāga lentes zobstarpas dziluma.
• Atkārtoti pievelciet augšējā stiprinājuma turētāja sešstūra skrūves (50).

⚠ UZMANĪBU! Zāga lente klūst nelietojama, ja zobi saskaras ar vadstieņiem, kad darbojas zāga lente.

• Palaidiet valīgāk augšējo vadstieņu sešstūra skrū- ves (48).
  • Bīdiet vadstienus (47) zāga lentes virzienā!

⚠ IEVĒRĪBAI! Atstatums starp vadstieņiem (47) un zāga lenti (26) drīkst būt maks. 0,5 mm.

(Zāga lente nedrīkst iestrēgt)

• Atkārtoti pievelciet sešstūra skrūves (48).
• Vairākas reizes grieziet augšējo zāga lentes skriemeli (2) pulkstenrādītāja virzienā.
• Vēlreiz pārbaudiet augšējo vadstieņu (47) regulējumu un, ja nepieciešams, pieregulējiet.
• Ja nepieciešams, pieregulējiet augšējo atturgultni (46) (8.8.1.).

8.8.4. Apakšējo vadstieņu (56) regulēšana (9. + 10. att.)

• Demontējiet zāqgaldu (7).
- Palaidiet valīgāk apakšējā stiprinājuma turētāja skrūvi (53) (sešstūra atslēga SW 5).
- Pārbīdiet apakšējo vadstieņu (56) apakšējo stiprinājuma turētāju (57), līdz apakšējo vadstieņu (56) priekšējā mala atrodas apm. 1 mm aiz zāga lentes zobstarpas dziluma.
- Atkārtoti pievelciet apakšējā stiprinājuma turētāja skrūvi (53).

⚠ UZMANĪBU! Zāga lente klūst nelietojama, ja zobi saskaras ar vadstieniem, kad darbojas zāga lente.

• Palaidiet valīgāk apakšējo vadstieņu sešstūra skrūves (55).
• Bīdiet abus apakšējos vadstienus (56) tiktāl zāga lentes virzienā, līdz atstatums starp vadstieniem (56) un zāga lenti (26) ir maks. 0,5 mm. (Zāga lente nedrīkst iestrēgt)
• Atkārtoti pievelciet apakšējo vadstienų sešstūra skrūves (55).
• Vairākas reizes grieziet apakšējo zāga lentes skriemeli (9) pulkstenrādītāja virzienā.
• Vēlreiz pārbaudiet apakšējo vadstienų (56) regulējumu un, ja nepieciešams, pieregulējiet.

- Ja nepieciešams, pieregulējiet apakšējo atturgultni (52) (8.8.2.).

8.9. Augšējās zāga lentes vadīklas (5) regulēšana (11. att.)

• Palaidiet valīgāk zāga lentes vadīklas fiksācijas sviru (28).
• Nolaidiet zāga lentes vadīklu (5), griežot zāga lentes vadīklas regulēšanas rokturi (27), pēc iespējas tuvāk (atstatums apm. 2-3 mm) zāgējamam materiālam.
• Atkārtoti pievelciet fiksācijas sviru (28).
• Regulējums jāpārbauda vai atkārtoti jāveic pirms katra zāgēšanas procesa.

8.10. Zāggalda (7) noregulēšana 90° lenkī (2. + 12. + 13. att.)

• Novietojiet augšējo zāga lentes vadīklu (5) pilnīgi uz augšu. (8.9)
• Palaidiet valigāk fiksācijas sviru (22) un spārnuz-griezni (21) (2, att.).
• Pielieciet stūreni starp zāga lenti (26) un zāggaldu (7). Stūrenis nay ieklauts piegādes komplektā.
• Nolieciet zāggaldu (7), griežot to tiktāl, līdz lenkis līdz zāga lentei (26) ir precīzi 90°. Ja zāggalds jau atrodas uz skrūves (58) un nav iespējams noregulēt 90° lenki, atskrūvējiet uzgriezni (59) un saīsiniet skrūvi (58), griežot pulkstenrādītāja virzienā.
• Atkārtoti pievelciet fiksācijas sviru (22) un spārnuz-griezni (21).
• Ja nepieciešams, palaidiet valīgāk uzgriezni (59).
• Regulējiet skrūvi (58) tiktāl, līdz tā pieskaras pie zā- qgalda apakšpuses.
• Atkārtoti pievelciet uzgriezni (59), lai nofiksētu skrū-vi (58).

8.11. Kādu zāga lenti izmantot

Lentzāga komplektā iekļautā zāga lente ir paredzēta universālai lietošanai. Izvēloties zāga lenti, vajadzētu ievērot šādus kritērijus:

• Ar šauru zāga lenti jūs varat zāgēt šaurākus rādiusus, nekā ar platu zāga lenti.
• Platu zāga lenti izmanto, ka grib veikt taisnu zāgējumu. Tas galvenokārt ir svarīgi kokmateriāla zāgēšanas gadījumā. Zāga lentei ir tendence sekot kokmateriāla svēdrainumam un līdz ar to mazliet atvirzīties no vajadzīgās zāgējuma līnijas.
• Smalku zobu zāga lentes zāgē gludāk, taču arī lēnāk, nekā rupiu zobu zāga lentes.

⚠ IEVĒRĪBAI: Nekad neizmantojiet saliektas vai ieplīsušas zāga lentes!

8.12. Bīdstieņa turētājs (14. att.)

Bīdstiena turētājs (60) ir iepriekš samontēts uz ierīces statnes. Ja nelieto bīdstieni (29), tas vienmēr jānovieto bīdstiena turētājā.

8.13. Galda ieliktna nomaiņa (15. att.)

Nodiluma vai bojājuma gadījumā galda ieliktnis (6) jā-nomaina, pretējā gadījumā pastāv palielināts savaino-šanās risks.

• Iznemiet nodilušo galda ieliktni (6) uz augšu.
• Jauna galda ieliktna montāžu veic apgrieztā secībā.

8.14. Zāga lentes nomaiņa (1a + 1b + 16. att.)

• Noregulējiet zāga lentes vadīklu (5) apm. puses augstumā starp zāga galdu (7) un ierīces statni (18).
• Atbrīvojiet vāka fiksatorus (12) un atveriet sāna vāku (13).
• Noņemiet skrūvi M6x35 (36) ar divām paplāksnēm (37) un uzgriezni (38) no galda. (3. att.)
• Atspriegojiet zāga lenti (26), griežot savilcējskrūvi (1) pretēji pulksteņrādītāja virzienam.
• Izņemiet zāga lenti (26) no zāga lentes skriemeļiem (2+9) un caur spraugu zāggaldā (7).
• Atkārtoti uzlieciet jaunu zāga lenti (26) pa vidu uz abiem zāga lentes skriemeļiem (2+9). Zāga lentes (26) zobiem jābūt vērstiem uz leju zāggalda virzie-nā (6. att.).
• Nospriegojiet zāga lenti (26) (sk. 8.6. punktu).
• Atkārtoti aizveriet sāna vāku (13).
• Uzstādiet skrūvi M6x35 (36) ar divām paplāksnēm (37) un uzgriezni (38) uz galda. (3. att.)

8.15. Nosūkšanas īscaurule (1a att.)

Lentzāgis ir aprīkots ar nosūkšanas īscauruli (24) ∅ 40mm skaidu savākšanai.

Lietojiet ierīci tikai ar piemērotu nosūkšanas iekārtu. Regulāri pārbaudiet un tīriet nosūkšanas kanālus.

8.16. Škērsgriešanas šablons (25) (opcionāli) (23. att.)

• lebīdiet škērsgriešanas šablonu (25) zāggalda gro-pē (A).
• Palaidiet valīgāk skrūvi ar roksviru (E).
• Grieziet škērsatbalstu (C), līdz ir noregulēts vajadzīgais lenķa izmērs. Škērsatbalsta bultiņa (F) parāda noregulēto lenķi.
• Atkārtoti pievelciet skrūvi ar roksviru (E).
• Atbalsta sliedi (B) var pārbīdīt pie škērsatbalsta (C). Šim nolūkam atskrūvējiet uzvelmēto skrūvi (D) un bīdiet atbalsta sliedi (B) vajadzīgajā pozīcijā. Atkārtoti pievelciet uzvelmēto skrūvi (D)

⚠ UZMANĪBU! levērībai! Nebīdiet atbalstsliedi (B) pārāk tālu zāga plātnes virzienā.

⚠ UZMANĪBU! Strādājot ar iekārtu, jāuzstāda visas aizsargierīces un aizsargi. Augšējais un apakšējais lentas ritenis ir aizsargāts ar fiksētu aizsargu un šarnīrveida vāku. Atverot korpusa vāku, ierīce tiek izslēgta. leslēgšana ir iespējama tikai ar aizvērtu vāku.

9. Vadība

⚠ IEVĒRĪBAI!

Pirms lietošanas sākšanas obligāti pilnībā samontējiet ražojumu!

9.1 leslēgšanas/izslēgšanas slēdzis (15) (17. att.)

• Nospiežot taustinu "I", var ieslēgt zāgi.
• Lai zāgi atkal izslēgtu, jānospiež sarkanais taustiņš "0".
• Lentzāgis ir aprīkots ar minimālā sprieguma slēdzi. Strāvas zuduma gadījumā lentzāgis jāieslēdz no jauna.

9.2. Paralēlais atbalsts (5. + 18. att.)

• Uzlieciet paralēlo atbalstu (14) uz vadsliedes (43) zāga plātnes labajā vai kreisajā pusē.
• Spiediet spriegotājskavu (42) uz leju, lai nofiksētu paralēlo atbalstu (14). Paralēlā atbalsta iespiešanas spēku var noregulēt ar aizmugurējo rievoto uzgriezni (41).
• Ir jāuzmana, lai paralēlais atbalsts (14) vienmēr vir-zītos paralēli zāga lentei (26).

9.3. Slīpie zāgējumi (20. att.)

Lai slīpos zāgējumus varētu izpildīt paralēli zāga lentei (26), zāggaldu (7) ir iespējams noliekt uz priekšu no 0° līdz 45° lenkī.

• Palaidiet valīgāk fiksācijas sviru (22) un spārnuz-griezni (21).
• Nolieciet zāggaldu (7) uz priekšu, līdz uz grādu skalas (35) ir noregulēts vajadzīgā lenka izmērs.
• Atkārtoti pievelciet fiksācijas sviru (22) un spārnuz-griezni (21).

△ IEVÉRÍBAI: Kad zāggalds (7) ir noliekts, tad paralēlais atbalsts (14) jāpiestiprina darba virzienā no zāga lentes (26) labajā pusē. Līdz ar to novērš darba materiāla noslīdēšanu.

10. Darba norādījumi

Turpmākie ieteikumi ir piemēri lentzāgu drošai lietošanai.

Turpmākie drošie darba veidi ir uzskatāmi par ieguldījumu drošībā, taču tos nav iespējams lietot katrai izmantošanai piemērotā, pilnīgā vai vispusīgā veidā. Jūs nevarat apieties ar visiem iespējamiem, bīstamiem stāvokliem, un tie ir rūpīgi jāinterpretē.

• Veicot darbus slēgtās telpās, pievienojiet ierīci pie nosūkšanas iekārtas.
• Ja ir pārtraukta ierīces darbība, piem., darba beigas, atspriegojiet zāga lenti. Piestipriniet uz ierīces atbilstošu norādījumu par zāga lentes nospriegošanu nākamajam lietotājam.
• Zāga lentes, kuras nelieto, salieciet kopā un droši uzglabājiet sausā vietā. Pirms lietošanas pārbaudiet, vai nav bojājumu (zobi, plaisas). Neizmantojiet bojātas zāga lentes!

- Rīkojoties ar zāga lentēm, lietojiet piemērotus cimdus.

- Pirms darba sākuma visiem aizsargmehānismiem un drošības mehānismiem jābūt droši uzstādītiem uz ierīces.

- Nekad netīriet zāga lenti vai zāga lentes vadīklu ar rokā turamu suku vai skrāpi, kad darbojas zāga lente. Ar sveķiem noklātas zāga lentes apdraud darba drošību, un tās regulāri jātīra.

- Jūsu personīgai aizsardzībai darba laikā lietojiet aiz-sargbrilles un ausu aizsargus. Garu matu gadījumā lietojiet matu sietinu. Uzritiniet valīgas piedurknes virs elkoniem.

- Darba laikā zāga lentes vadīklu vienmēr pielieciet cik tuvu vien iespējams pie darba materiāla.

- Nodrošiniet ierīces darba un apkārtējās vides zonā pietiekamus apgaismojuma apstāklus.

- Taisniem zāgējumiem vienmēr lietojiet paralēlo atbalstu, lai novērstu darba materiāla sagāšanos vai noslīdēšanu.

- Apstrādājot šaurus darba materiālus ar rokas padevi, izmantojiet bīdstieni.

- Slīpiem zāgējumiem novietojiet zāggaldu atbilstošā pozīcijā un vadiet darba materiālu gar paralēlo atbalstu.

- Lai zāgētu “bezdelīgas astes” formas gropes un izvirzījumus vai kīlus, novietojiet zāggaldu attiecīgi atbilstošajā pozīcijā uz lenka skalas.

- Veicot lokveida un neregulārus darba materiāla zāgējumus, vienmērīgi bīdiet uz priekšu ar abām rokām, ar saslēgtiem pirkstiem. Noturiet darba materiālu ar rokām drošā zonā.

• Lokveida, neregulāru zāgējumu atkārtotai izpildei izmantojiet palīgšablonu.
• Zāgējot apalkokus, nostipriniet darba materiālu pret griešanos.

⚠ UZMANĪBU! Pēc katras jaunas noregulēšanas reizes iesakām veikt izmēģinājuma zāgējumu, lai pārbau-dītu noregulētos izmērus.

• Visu zāgēšanas procesu laikā augšējā zāga lentes vadīkla (5) jāpievirza pēc iespējas tuvāk darba materiālam (sk. 8.9. punktu).
• Darba materiāls vienmēr jāvada ar abām rokām un jātur plakaniski uz zāggalda (7). Tādā veidā nepieļauj zāga lentes (26) iesprūšanu.
• Padevei vienmēr jānotiek ar vienmērīgu spiedienu, kas ir tieši pietiekams, lai zāga lente bez problēmām sazāgētu materiālu, bet neiesprūstu.
• Vienmēr lietojiet paralēlo atbalstu (14) visiem zāgēšanas procesiem, kuriem to var izmantot.
• Labāk ir izpildīt zāgējumu vienā darba paņēmienā, nevis ar vairākiem zāgējumiem, kas, iespējams, var prasīt darba materiālu pavilkšanu atpakaļ. Ja tomēr nav iespējams izvairīties no pavilkšanas atpakaļ, tad pirms tam jāizslēdz lentzāgis. Pavelciet darba materiālu atpakaļ tikai pēc tam, kad zāga lente (26) ir pilnīgi apstājusies.
• Zāgēšanas laikā darba materiāls vienmēr jāvada ar garāko pusi.

⚠️ IEVĒRĪBAI! Apstrādājot šaurus darba materiālus, noteikti jāizmanto bīdstienis. Bīdstienis (29) vienmēr jāglabā pa rokai uz tam paredzētā bīdstieņa turētāja (60) pie zāga malas.

10.1. Garenisko zāgējumu izpilde (19. att.)

Turklāt darba materiāls tiek pārzāgēts tā garenvirzienā.

• Noregulējiet paralēlo atbalstu (14) zāga lentes (26) kreisajā pusē (ciktāl iespējams) atbilstoši vajadzī-gajam platumam.
• Nolaidiet uz darba materiāla zāga lentes vadīklu (5). (sk. 8.9. punktu)
  • leslēdziet zāgi. (sk. 9.1. punktu)
• Vienu darba materiāla malu ar labo roku spiediet pret paralēlo atbalstu (14), kamēr plakanā puse novietojas uz zāggalda (7).
• Ar vienmērīgu padevi bīdiet darba materiālu gar paralēlo atbalstu (14) uz zāga lenti (26).
• Svarīgi: Gari darba materiāli zāgēšanas norises beigās jānodrošina pret apgāšanos (piem., izman-tojiet pretripošanas statīvu u. tml.)

10.2. Slipo zāgējumu izpilde (20. att.)

• Noregulējiet zāggaldu vajadzīgajā leŋkī (sk. 9.3. punktu).
• Veiciet zāgējumu, kā aprakstīts 10.1. punktā.
• Slīpo zāgējumu gadījumā uzmaniet, lai paralēlo atbalstu izmantotu tikai no zāga lentes labajā pusē.

10.3. Brīvrokas zāgējumi (21. att.)

• Svarīga lentzāga iezīme ir nevainojama līkņu un rādiusu zāgēšana.
• Nolaidiet uz darba materiāla zāga lentes vadotni (5). (sk. 8.9. punktu)
• leslēdziet zāgi.
• Darba materiālu cieši piespiediet uz zāga galda (7) un lēnām bīdiet uz zāga lentes (26).
• Daudzos gadijumos ir noderīgi liknes un stūrus rupji izzāgēt aptuveni 6 mm attālumā no līnijas.
• Ja jāzāgē līknes, kas ir pārāk šauras izmantotajai zāga lentei, jāiezāgē palīgzāgējumi līdz līknes priekšpusei. Pēc tam var izzāgēt galīgo rādiusu.

10.4. Zāgējumu izpilde ar škērsgriešanas šablonu (22. att. + 23. att.)

• Noregulējiet škērsgriešanas šablonu (25) vajadzī-gajā lenkī (sk. 8.16. punktu)
• Veiciet zāgējumu, kā aprakstīts 10.1. punktā.

11. Pieslēgšana elektrotīklam

Instalētais elektromotors ir pieslēgts darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrotīkla pieslēgumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem.

Svarīgi norādījumi

Motora pārslodzes gadījumā tas pats izslēdzas. Pēc at-dzišanas (laiks var būt atškīrīgs) motoru var atkal ieslēgt.

Bojāts elektropieslēguma vads

Elektropieslēguma vadiem bieži rodas izolācijas bojājumi. To iemesli var būt šādi:

• saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;
• lūzuma vietas pieslēguma vada nepareizas no-stiprināšanas vai izvietošanas dēl; griezuma vietas pieslēguma vada pārbraukšanas dēl;
• izolācijas bojājumi, izraujot no sienas kontaktligzdas;
• plaisas izolācijas novecošanās dēl.
• Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēl tie ir bīstami dzīvībai.

Regulāri pārbaudiet pieslēguma vadus, vai tiem nav bojājumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai pieslēguma vadus ar markējumu H05VV-F.

Tipa nosaukuma uzdruka uz pieslēguma vada ir obligāta.

Mainstrāvas motors

• Elektrotikla spriegumam jäbüt 230 V\~.
• Pagarinātājiem līdz 25 m garumam jābūt 1,5 kvadrātmilimetru škērsgriezumam.

Pieslēgšanu un remontu drīkst veikt tikai kvalificēts elektrikis.

Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;
- ierīces datu plāksnītē norādītie dati;
• motora datu plāksnītē norādītie dati.

Pievienošanas veids Y

Ja ir nepieciešama tīkla pieslēguma vada nomaiņa, tad tā jāizpilda ražotājam vai tā pārstāvim, lai nepieļautu drošības apdraudējumus.

12. Tīrīšana, apkope un uzglabāšana

⚠ UZMANĪBU! Pirms jebkādiem regulēšanas, tehniskās uzturēšanas vai remonta darbiem izņemiet elektrotīkla kontaktdakšu!

Tīrīšana

Uzturiet pēc iespējas tīrus aizsargmehānismus, gai-sa spraugas

un motora korpusu tīru no putekļiem un netīrumiem. Noberziet ierīci ar tīru drānu vai izpūtiet to ar zema spiediena saspiesto gaisu.

Mēs iesakām tīrīt ierīci tieši pēc katras lietošanas.

Apkope

Ierīces iekšpusē neatrodas daļas, kam būtu nepieciešama apkope.

Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. leteicamā glabāšanas temperatūra ir 5-30°C.

Glabājiet elektroinstrumentu originālajā iepakojumā. Nosedziet elektroinstrumentu, lai to aizsargātu pret putekliem vai mitrumu.

Uzglabājiet lietošanas instrukciju pie elektroinstrumenta. Informācija par apkalpošanu

Nemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektī- vi, ir detaļas, kas nepieciešamas kā patēriņa materiāli. Dilstošas detaļas*: Ogles sukas, zāga plātne, galda ieliktni; kīlsiksna

* Nav noteikti jābūt piegādes komplektā!

lekārta ir jāceļ un jātransportē tikai uz tās rāmja vai rāmja plātnes. Nekad neceliet iekārtu aiz drošības ieri-cēm, regulēšanas svirām vai zāga galda.

Transportēšanas laikā zāga asmens aizsargam jābūt viszemākajā stāvoklī un tuvu pie galda.

Nekad neceliet aiz galda!

Transportēšanas laikā atvienojiet iekārtu no elektrotīkla.

14. Likvidācija un atkārtota izmantošana

Norādes par iepakojumu

Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasībām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod škirošanas vai utilizācijas punktā!

• Nolietotās baterijas vai akumulatori, kas nav nekus-tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci-jas likums par baterijām.
• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.
• Gala lietotājs patstāvīgi ir atbildīgs par savu personī-go datu dzēšanu no utilizējamajās nolietotās iekārtas!
• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.

- Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:

- Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi)

- Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pienēmšanu atpakal, vai tie sniedz šādu pakalpojumu brīvprātīgi.

- Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.

- Citas ražotāja un izplatītāja papildu pienemšanas atpakal' prasības uzzināsiet attiecīgajā klientu servisā.

- Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.

- Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

15. Traucējumu novēršana

Traucējums lespējamais cēlonis Novēršana
Motors nedarbojas Bojāts motors, vads vai kontaktdakša, sadeguši drošinātāji Atvērts korpusa vāks (galaslēdzis)	Ierīce jāpārbauda speciālistam. Nekad nelabojiet motoru paši. Bīstami! Pārbaudiet vai, ja nepieciešams, nomainiet drošinātājus Precīzi aizveriet korpusa vāku
Motors iedarbinās lēni un nesasniedz darba ātrumu.	Spriegums pārāk zems, bojāti tinumi, sadedzis kondensators	Spriegums jāpārbauda elektrotīklu darbiniekam. Motors jāpārbauda speciālistam. Kondensators jānomaina speciālistam
Motors ir pārāk skaļš Bojāti tinumi, bojāts motors Motors jāpārbauda	speciālistam
Motors nesasniedz pilnu jaudu.	Pārslogotas strāvas kēdes elektrotīkla sistēmā (lampas, citi motori u.c.)	Nelietojiet citas ierīces vai motorus tajā pašā strāvas kēdē
Motors viegli pārkarst. Motora pārslodze, motora nepietiekama dzesēšana	Izvairieties pārslogot motoru zāgējot, notīriet puteklus no motora, lai būtu nodrošināta motora optimāla dzesēšana
Zāgējums ir raupjš vai vilņains	Neasa zāga plātne, zobu forma nav piemērota materiāla biezumam	Uzasiniet zāga plātni vai uzstādiet piemērotu zāga plātni
Detala izplīst vai sašķeļas Pārāk liels zāgēšanas spiediens vai zāga plātne nav piemērota darbam	Uzstādiet piemērotu zāga plātni
Zāga lente novirzās Vadīkla	slikti noregulēta Nepareiza zāga lente	Noregulējiet zāga lentes vadīklu saskaņā ar lietošanas instrukciju Izvēlieties zāga lenti saskaņā ar lietošanas instrukciju
Koksnes apdeguma vietas darba laikā	Neasa zāga lente Nepareiza zāga lente	Nomainiet zāga lenti Izvēlieties zāga lenti saskaņā ar lietošanas instrukciju
Zāga lente iestrēgst darba laikā	Neasa zāga lente Zāga lente piesārņota ar sveķiem Slikti noregulēta vadīkla	Nomainiet zāga lenti Notīriet zāga lenti Noregulējiet zāga lentes vadīklu saskaņā ar lietošanas instrukciju

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detalu uzstādišanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
