Produkttype	Båndsav
Mærke	Scheppach
Model	HBS30
Forsyningsspænding	230-240 V~50 Hz
Effekt	250 W (S1), 350 W (S2 30 min)
Skærehastighed	900 m/min
Motorhastighed	1400 min⁻¹
Skærehøjde	0-80 mm
Skærebredde	200 mm
Bordmål	300 x 300 mm
Bordforlængelse (max)	535 x 300 mm
Bordhældning	0° til 45°
Klingelængde	1400 mm
Klingebredde	6-12 mm
Vægt	19 kg
Lydeffektniveau	90,4 dB (usikkerhed 3 dB)
Lydtryksniveau	77,4 dB (usikkerhed 3 dB)
Sikkerhed	Sikkerhedsafbryder, klingebeskyttelse, låste dæksler
Sliddele	Savklinger, kulbørster, kilerem
Støvudsugningstilslutning	Diameter 40 mm

Ofte stillede spørgsmål - HBS30 SCHEPPACH

Hvordan strammer jeg savklingen?

Drej spændeskruen (1) med uret. Den korrekte spænding er opnået, når klingen let kan bøjes (1-2 mm) sidelæns midt mellem svinghjulene. En metallisk lyd ved at banke på klingen indikerer tilstrækkelig spænding. Løsn klingen ved længerevarende stilstand.

Hvordan justerer jeg den øvre klingeføring?

Løsn låsegreb (28), sænk føringen (5) ved hjælp af justeringsgrebet (27) til 2-3 mm over emnet, og spænd derefter. Denne justering skal kontrolleres før hvert snit.

Hvordan skifter jeg savklingen?

Afbryd maskinen. Placer klingeføringen i midterhøjde. Åbn dækslerne. Løsn klingen via spændeskruen. Fjern klingen fra svinghjulene og træk den ud gennem bordåbningen. Monter den nye klinge med tænderne vendt mod bordet, stram den, luk dækslerne, og genmonter bordbolten.

Hvad er de vigtigste sikkerhedsforskrifter?

Bær sikkerhedsbriller, høreværn og støvmaske. Bær ikke løstsiddende tøj. Hold hænderne væk fra klingen. Brug træskyder til smalle emner. Fjern aldrig spild, mens klingen roterer. Sørg for, at dækslerne er lukkede, før maskinen startes.

Hvordan udfører jeg et skråsnit?

Løsn låsegreb (22) og vingemøtrikker (21). Skrå bordet (7) til den ønskede vinkel (0°-45°) via gradskiven (35). Spænd igen. Placer parallelanslaget til højre for klingen for at forhindre emnet i at glide.

Hvilken regelmæssig vedligeholdelse er nødvendig?

Rengør maskinen regelmæssigt, især køleribberne, efter hver brug. Kontroller klingens og gummibåndets tilstand. Tjek kabler for skader. Opbevar på et tørt sted frostfrit.

Hvad gør jeg, hvis saven ikke starter?

Kontroller, at dækslerne er korrekt lukkede (endestop aktiveret). Tjek sikringerne. Hvis motoren, kablet eller stikket er defekt, skal det kontrolleres af en fagmand. Reparer aldrig motoren selv.

Hvordan bruger jeg parallelanslaget?

Placer parallelanslaget (14) på skinnen (43) til højre eller venstre for klingen. Juster til den ønskede mål ved hjælp af lupmærket (44), og lås med låsehåndtaget (42). Sørg for, at det er parallelt med klingen.

Hvilke savklinger skal jeg bruge?

Brug klinger med en bredde på 6-12 mm og en længde på 1400 mm. Smalle klinger er velegnede til kurver, brede til lige snit. Fine tænder giver et rent snit, men er langsommere. Brug aldrig beskadigede klinger.

Hvordan opsuger jeg savsmuldet?

Maskinen er udstyret med en støvudsugningstilslutning (24) med diameter 40 mm. Tilslut den til en egnet støvsuger (minimum lufthastighed 20 m/s). Kontroller og rengør regelmæssigt udsugningsslangerne.

BRUGSANVISNING HBS30 SCHEPPACH

5. Säkerhetsanvisningar

Forklaring til symbolerne på maskinen

	Advarsell! Tilsidesættelse er forbundet med livsfare, fare for personskader eller beskadigelse af værktøjet!
	Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning!
	Brug beskyttelsesbriller.
	Brug høreværn.
	Brug åndedrætsværn i støvede omgivelser!
	Pas på! Fare for tilskadekomst! Undlad at række hånden ind i den kørende savklinge!
	Brug beskyttelseshandsker.
	Pas på! Før montering, rengøring, ombygning, tilpasning, opbevaring og transport gennemføres, skal maskinen slukkes og afbrydes fra strømforsyningen.
	Savbåndsretning
	Produktet opfylder gældende EU-direktiver.
	Produktet opfylder gældende serbiske direktiver.

1. Indledning 284
2. Apparatbeskrivelse (fig. 1-1b)....284
3. Leveringsomfang 285
4. Tilsigtet brug 285
5. Sikkerhedsforskrifter 286
6. Tekniske data....288
7. Før ibrugtagning .... 289
8. Montering....289
9. Betjening 292
10. Arbejdsinstrukser....292
11. El-tilslutning 293
12. Rengøring, vedligeholdelse og opbevaring.... 294
13. Transport....294
14. Bortskaffelse og genbrug 294
15. Afhjælpning af fejl 295
16. Overensstemmelseserklæring 395

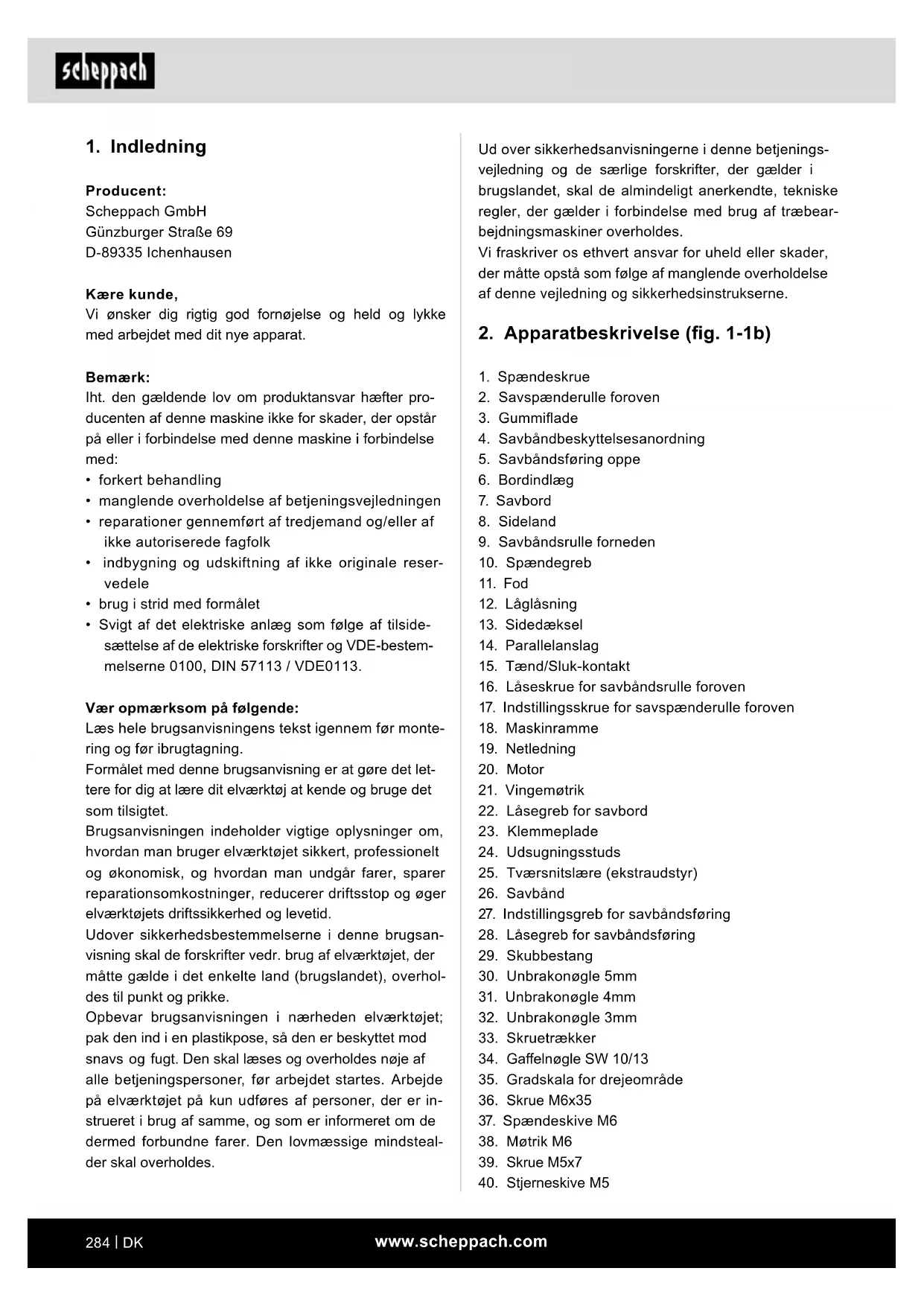

1. Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye apparat.

Bemærk:

Iht. den gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:

• forkert behandling
• manglende overholdelse af betjeningsvejledningen
• reparationer gennemført af tredjemand og/eller af ikke autoriserede fagfolk
• indbygning og udskiftning af ikke originale reservedele
• brug i strid med formålet
• Svigt af det elektriske anlæg som følge af tilside-sættelse af de elektriske forskrifter og VDE-bestem-melserne 0100, DIN 57113 / VDE0113.

Vær opmærksom på følgende:

Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.

Formålet med denne brugsanvisning er at gøre det lettere for dig at lære dit elværktøj at kende og bruge det som tilsigtet.

Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger elværktøjet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger elværktøjets driftssikkerhed og levetid.

Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af elværktøjet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Opbevar brugsanvisningen i nærheden elværktøjet; pak den ind i en plastikpose, så den er beskyttet mod snavs og fugt. Den skal læses og overholdes nøje af alle betjeningspersoner, før arbejdet startes. Arbejde på elværktøjet på kun udføres af personer, der er instrueret i brug af samme, og som er informeret om de dermed forbundne farer. Den lovmæssige mindstealder skal overholdes.

Ud over sikkerhedsanvisningerne i denne betjeningsvejledning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder i forbindelse med brug af træbearbejdningsmaskiner overholdes.

Vi fraskriver os ethvert ansvar for uheld eller skader, der måtte opstå som følge af manglende overholdelse af denne vejledning og sikkerhedsinstrukserne.

2. Apparatbeskrivelse (fig. 1-1b)

1. Spændeskrue
2. Savspænderulle foroven
3. Gummiflade
4. Savbåndbeskyttelsesanordning
5. Savbåndsføring oppe
6. Bordindlæg
7. Savbord
8. Sideland
9. Savbåndsrulle forneden
10. Spændegreb
11. Fod
12. Lägläsning
13. Sidedæksel
14. Parallelanslag
15. Tænd/Sluk-kontakt
16. Läseskrue for savbändsrulle foroven
17. Indstillingsskrue for savspænderulle foroven
18. Maskinramme
19. Netledning
20. Motor
21. Vingemøtrik
22. Låsegreb for savbord
23. Klemmeplade
24. Udsugningsstuds
25. Tværsnitslære (ekstraudstyr)
26. Savbånd
27. Indstillingsgreb for savbåndsføring
28. Låsegreb for savbändsføring
29. Skubbestang
30. Unbrakonøgle 5mm
31. Unbrakonøgle 4mm
32. Unbrakonøgle 3mm
33. Skruetrækker
34. Gaffelnøgle SW 10/13
35. Gradskala for drejeområde
36. Skrue M6x35
37. Spændeskive M6
38. Møtrik M6
39. Skrue M5x7

40. Stjerneskive M5

41. Fingermøtrik til parallelanslag

42. Spændegreb parallelanslag
43. Styreskinne til parallelanslag
44. Skueglas
45. Unbrakoskrue til støtteleje foroven
46. Støtteleje foroven
47. Styrestift, foroven
48. Unbrakoskrue til styrestifter foroven
49. Optagelsesholder (foroven)
50. Unbrakoskrue optagelsesholder foroven (2x)
51. Unbrakoskrue støtteleje forneden
52. Unbrakoskrue forneden
53. Unbrakoskrue optagelsesholder forneden
54. Savbåndsbeskyttelse
55. Unbrakoskrue til styrestifter forneden
56. Styrestift, forneden
57. Optagelsesholder (forneden)
58. Skrue (savbordsjustering)
59. Møtrik (savbordsjustering)
60. Stødpindsholder

3. Leveringsomfang

• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballeringsmaterialet samt emballage-/ transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for transportskader.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.

△ PAS PÅ! Apparatet og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

1x båndsav
1x savbord (7)
1x sideland (8) med styreskinne (43)
1x parallelanslag (14)
1x skubbestang (29)
1x gaffelnøgle SW 10/13 (34)
3x unbrakonøgle 3mm (32)/4mm (31)/5mm (30)
1x skrue M6x35 (36)
1x spændeskive M6 (37)
1x møtrik M6 (38)
2x skrue M5x7 (39)
2x stjerneskive M5 (40)
1x original brugsanvisning

Ekstraudstyr:

1x tværsnitslære (25)

1x savbånd (6 tænder/tomme)

1x savbånd (10 tænder/tomme)

1x savbånd (15 tænder/tomme)

4. Tilsigtet brug

Båndsaven bruges til længde- og tværsavning af træ og træ-lignende emner. Runde materialer må kun saves med passende fastspændingsanordninger.

Maskinen må kun bruges til det tilsigtede formål. Enhver anden form for brug falder uden for den korrekte anvendelse. Brugeren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Der må kun bruges savbånd, der er egnet til maskinen. Tilsigtet anvendelse omfatter også overholdelse af sikkerhedsanvisningerne og monteringsvejledningen samt driftsanvisningerne i betjeningsvejledningen.

Personer, der betjener og vedligeholder maskinen, skal være fortrolige med denne og være informeret om mulige farer.

Derudover skal de gældende uheldsforebyggende forskrifter overholdes meget nøje. Andre, generelle regler inden for arbejdsmedicinske og sikkerhedstekniske områder skal overholdes.

Hvis der foretages ændringer på maskinen, bortfalder producentens ansvar for deraf følgende skader.

Selv om maskinen bruges som tilsigtet, kan visse tilbageværende risikofaktorer ikke helt udelukkes. Følgende punkter kan opstå, hvilket skyldes maskinens konstruktion og opbygning:

• Høreskader hvis der ikke bruges høreværn.
• Sundhedsskadelige emissioner af træstøv ved brug i lukkede rum.
• Ulykkesfare ved håndberøring i værktøjets skærezone, hvor der ikke findes afskærmning.
• Fare for tilskadekomst ved skift af værktøj (snitsår).
• Fare som følge af udslyngning af emner eller emnedele.
• Klemning af fingre.
• Fare for tilbageslag.
• Arbejdsemnet vælter på grund af for lille støtteflade.
• Berøring af skæreværktøj.
• Udslyngning af dele fra grene og emner.

Vær opmærksom på, at vores apparater ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis apparatet bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

5. Sikkerhedsforskrifter

Generelle sikkerhedsforskrifter for elværktøj

△ ADVARSEL: Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj.

Følges de følgende instruktioner ikke nøje som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug.

Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrifterne, henviser til strømnet-drevne elværktøjer (med strømnetkabel) eller til batteridrevne elværktøjer (uden strømnetkabel).

1) Arbejdspladssikkerhed

a) Hold arbejdsområdet rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til ulykker.

b) Arbejd ikke med elværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. Elværktøj genererer gnister, der kan antænde støv eller dampe.

c) Hold børn og andre personer på afstand, når der arbejdes med elværktøjet. Hvis du bliver distraheret, risikerer du at miste kontrollen over elværktøjet.

2) Elektrisk sikkerhed

a) Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risikoen for at få stød.

b) Undgå kropskontakt med jordede overflader som rør, varmeapparater, komfurer og køle-skabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.

c) Hold elværktøj på afstand af regn og fugt. Indtrængning af vand i et elværktøj øger risikoen for at få stød.

d) Brug ikke tilslutningsledningen til at bære eller ophænge elværktøjet eller til at trække stikket ud af stikkontakten med. Hold tilslutningsledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede tilslutningsledninger øger risikoen for at få stød.

e) Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerledninger, som også er egnet til udendørs brug. Brug af forlængerledning, der er egnet til udendørs brug, reducerer risikoen for at få elektrisk stød.

f) Hvis brug af elværktøjet i fugtigt miljø er uundgåelig, skal du bruge en fejlstrømsafbryder. Brug af fejlstrømsrelæ mindsker risikoen for at få elektrisk stød.

3) Personsikkerhed

a) Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et elværktøj. Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medikamenter. Et øjebliks uagtsomhed, mens elværktøjet bruges, kan føre til alvorlige kvæstelser.

b) Brug personlige værnemidler og altid beskyttelsesbriller. Brug af personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, hjelm eller hørevæm, afhængigt af hvad elværktøjet bruges til, mindsker risikoen for personskader.

c) Undgå utilsigtet ibrugtagning. Sørg for, at elværktøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/eller batteriet. Hvis du holder fingeren på kontakten, mens du bærer elværktøjet eller tilslutter det til strømforsyningen, kan dette forårsage ulykker.

d) Fjern indstillingsværktøjer eller skruenøgler, inden du tilslutter elværktøjet. Værktøj eller nøgler, som måtte befinde sig i en roterende del af elværktøjet, kan medføre personskader.

e) Undgå unormale kropsholdninger. Sørg for at stå sikkert, og hold altid ligevægten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer.

f) Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive viklet ind i bevægelige dele.

g) Hvis der kan monteres støvudsugnings- og opsamlingsudstyr, skal sådant tilsluttes og anvendes korrekt. Brug af støvudsugning kan mindske farer pga. støv.

h) Forlad dig ikke på falsk sikkerhed, og overskrid ikke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværktøjet efter længere tids brug. Skødesløse handlinger kan føre til alvorlige personskader på en brøkdel af et sekund.

4) Anvendelse og behandling af elværktøjet

a) Undlad at overbelaste elværktøjet. Til arbejdet skal man benytte det hertil beregnede elværktøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne effektområde.

b) Brug aldrig et elværktøj med defekt kontakt. Et elværktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres.

c) Træk stikket ud af stikkontakten, og/eller fjern et udtageligt batteri, før du foretager justeringer på enheden, skifter værktøjsdele eller lægger elværktøjet fra dig. Denne forholdsregel forhindrer utilsigtet start af elværktøjet.

d) Opbevar ubenyttede elværktøjer utilgængeligt for børn. Lad ikke personer bruge elværktøjet, som ikke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøjer er farlige i hænderne på uerfarne personer.

e) Elværktøjer og indsatsværktøjer skal plejes med omhu. Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at elværktøjets funktion er forringet. Få beskadigede dele repareret eller udskiftet, før elværktøjet tages i brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj.

f) Hold skæreværktøj skarpt og rent. Omhygge- ligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre.

g) Brug elværktøj, tilbehør, indsatsværktøjer osv. i henhold til disse instruktioner. Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer.

h) Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.

5) Service

a) Elværktøjet må kun repareres af uddannet fagpersonale, og der må kun bruges origina-le reservedele. Dette sikrer, at elværktøjet også fremover er sikkert at benytte.

Yderligere sikkerhedsforskrifter

- Brug altid beskyttelseshandsker, när der arbejdes på savbåndet!

- Til savning af rundt eller uregelmæssigt formet træ skal der anvendes en anordning, som sikrer, at emnet ikke kan vride sig

- Ved højkantsavning af brædder skal der anvendes en anordning, som sikrer emnet mod tilbageslag.

- For at overholde støvemissionstallene ved træbe-arbejdning og opnå en sikker drift skal der tilsluttes et støvudsugningsanlæg med en lufthastighed på mindst 20 m/s.

- Giv sikkerhedsanvisningerne videre til alle personer, som arbejder med maskinen.

- Brug ikke saven til at save i brændetræ.

- Maskinen er udstyret med en sikkerhedsafbryder, så den ikke genstarter af sig selv efter spændingsfald.

- Kontrollér, om spændingen, som findes på maskinens typeskilt, stemmer overens med netspændingen i ledningsnettet.

- Anvendes kabeltromle, skal ledningen være rullet helt ud.

- Personer, som arbejder med maskinen, må ikke distraheres under arbejdet.

- Sikkerhedsanordninger på maskinen må ikke afmonteres eller sættes ud af kraft.

- Sav ikke i emner, som er for små til, at de kan holdes sikkert i hånden.

- Fjern ikke løse splinter, spån eller træstykker, som sidder i klemme, mens savbåndet kører.

- Relevante bestemmelser vedrørende ulykkesforebyggelse og øvrige almindeligt anerkendte sikkerhedstekniske regler skal overholdes.

• Overhold evt. informationsfoldere fra branchefor- eninger (VBG 7)

- De justerbare beskyttelsesanordninger skal indstilles således, at de er så tæt ved emnet som muligt.

⚠ PAS PÅ! Lange emner skal sikres mod at vippe op i slutningen af saveprocessen. (f.eks. rullestativ osv.)

- Savbåndsbeskyttelsesanordningen (4) skal befinde sig i nederste position, mens saven transporteres.

- Beskyttelsesskærme må ikke anvendes til transport eller usagkyndig drift af maskinen.

- Deforme eller beskadigede savbånd må ikke anvendes.

- Udskift nedslidt bordindlæg.

- Tag aldrig maskinen i brug, hvis klappen, som beskytter savbåndet, eller den separerende beskyttelsesanordning står åben.

- Vær opmærksom på at vælge det rigtige savbånd og den rigtige hastighed til arbejdsemnet.

• Begynd ikke at rengøre savbåndet, før det står helt stille.
• Ved lige snit i mindre emner skal der anvendes en stødpind imod parallelanslaget.
• Brug handsker, när der håndteres med savbånd og rå materialer!
• Savbåndets beskyttelsesanordning skal befinde sig i nederste position, i nærheden af savbordet, under transport.
• Ved vinkelsnit med savbordet i hældningsstilling skal parallelanslaget anbringes på bordets nederste del.
• Brug aldrig separerende beskyttelsesanordninger til løftning eller transport.
• Brug savbåndets beskyttelsesanordninger, og sørg for, at de er indstillet rigtigt.
• Overhold med hænderne en vis sikkerhedsafstand til savbåndet. Brug en stødpind til smalle snit.
• Anbring stødpinden i den hertil indrettede holder på maskinen, så du kan nå den fra din normale arbejdsposition og altid har den inden for rækkevidde.
• I normal arbejdsposition befinder operatøren sig foran maskinen.

⚠ ADVARSEL! Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.

Restrisici

Elværktøjet er bygget efter nyeste tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der være tilbageværende risici under driften.

• Fare for tilskadekomst af fingre og hænder, fordi savbåndet kører, mens emnet føres forkert. Kvæstelser som følge af arbejdsemner, som slynges ud p.g.a. usagkyndig fastholdelse eller føring, som f.eks. arbejde uden anslag.
• Sundhedsfare som følge af træstøv eller træspåner. Brug ubetinget personlige værnemidler som f.eks. beskyttelsesbriller. Brug udsugningsanlægget!
• Kvæstelser som følge af defekt savbånd. Kontrollér savbåndet for mangler/fejl med regelmæssige mellemrum.
• Fare for tilskadekomst af fingre og hænder i forbindelse med skift af savbånd. Brug egnede arbejdshandsker.

• Fare for tilskadekomst, når maskinen tændes, og savbåndet går i gang.

• Fare som følge af strøm, hvis der bruges elektriske tilslutningsledninger, der ikke lever op til gældende regler.

• Sundhedsfare, hvis langt hår og løstsiddende tøj trækkes ind af det kørende savbånd. Brug personlige værnemidler som f.eks. hårnet og tætsiddende arbejdstøj.
• Desuden kan der være ikke åbenbare tilbageværende risici, selv om alle foranstaltninger er truffet.
• Restrisici kan reduceres til et minimum, hvis "Generelle sikkerhedsforskrifter" og "Tilsigtet anvendelse" samt betjeningsvejledningen overholdes.

6. Tekniske data

Vekselstrømsmotor 230 - 240 V \~ 50 Hz

Ydelse	S1* 250W,S2** 30 min 350W
Omdrejningstal i tomgang 1400 min	-1
Savbåndslængde 1400 mm
Savbåndsbredde 6-12 mm
Savbåndshastighed 900 m/min
Snithøjde 0 - 80 mm
Udhæng 200 mm
Savbordsstørrelse 300 x 300 mm
Bordstørrelse med sideland min.	380x300mm
Bordstørrelse med sideland maks.	535x300mm
Bord hældbart 0° til 45°
Emnestørrelse maks.	400 x 400 x 80 mm
Vægt	19 kg

Forbehold for tekniske ændringer!

* Driftsform S1, kontinuerlig drift.
** Driftsform S2, kortvarig drift med konstant belastning; varighed af nominal drift
Emnet skal som minimum have en højde på 3 mm og en bredde på 10 mm.
Støj- og vibrationsværdierne er bestemt i henhold til EN 62841.

Lydtryksniveau L_pA	77,4 dB
Usikkerhed K_pA	3 dB
Lydeffektniveau L_WA	90,4 dB
Usikkerhed K_pA	3 dB

Brug høreværn.

Støjpåvirkning kan føre til høretab. Svingningsværdier i alt (vektorsum for tre retninger) beregnet iht.

EN 62841.

7. Før ibrugtagning

Maskinen skal opstilles, så den står stabilt; dvs. at den skal skrues fast til en arbejdsbænk, eller et fast understativ. Der findes fastgørelseshuller i maskinfoden til dette formål.

• Savbordet skal være monteret korrekt
• Før maskinen tages i brug, skal alle skærme og sikkerhedsanordninger være monteret korrekt.
• Savbåndet skal kunne køre frit.
• Ved forarbejdet træ skal man være opmærksom på fremmedlegemer som f.eks. søm eller skruer mv.
• Sørg for, at savbåndet er monteret korrekt, og at bevægelige dele går ubesværet, inden du aktiverer Tænd/Sluk-kontakten.
• Kontrollér, at dataene på typeskiltet stemmer overens med lysnetdataene, før maskinen tilsluttes.

8. Montering

△ PAS PÅ! Husk altid at trække stikket ud af stikkontakten, inden påbegyndelse af vedligeholdelses-, omstillings- og monteringsarbejde.

Monteringsværktøj

1 gaffelnøgle SW 10/13
1 unbrakonøgle SW 3
1 unbrakonøgle SW 4
1 unbrakonøgle SW 5
1 skruetrækker

Af emballagetekniske grunde er savbordet og sidelandet ikke monteret.

8.1 Montering af savbord (fig. 2-3)

• Fjern vingemøtrikken (21), fastspændingshåndtaget (22), de to skiver og klemmepladen (23). (fig. 2)
• Før savbordet (7) hen over savklingen (26). Fastgør savbordet med pladen (23), de to skiver, vingemøtrikken (21) og fastspændingshåndtaget (22) på de to skruer på maskinrammen (18). (fig. 3)
• Monter skruen M6x35 (36) med to spændeskiver (37) og møtrikken (38) på bordet. (fig. 3)

8.2 Monteting af sideland

(fig. 4 + 4.1 + 4.2 + 4.3 + 4.4)

• Fjern de to skruer (39) og stjerneskiver (40) fra sidelandet (8). (fig. 4)
• Skub sidelandet (8) ind på bordet (7), der er monteret ved maskinen. Sørg for, at spændegrebet (10) er åbnet (fig. 4.1+4.2).

- Skub sidelandet helt ind til bordet (fig. 4.3) for at fast-låse begge skruerne (39) i begge sider. (fig. 4.4) Husk at montere skruerne (39) i begge sider. De to skruer fungerer som udtræksbegrænsning for sidelandet.

8.3 Montering af parallelanslag (fig. 5)

• Monter parallelanslaget (14) ved at lægge det tilbage og fastlåse spændegrebet (42) nedad.
• Ved afmontering trækker man spændegrebet (42) op og fjerner parallelanslaget (14).
• Parallelanslagets klemmekraft kan indstilles på den bageste fingermøtrik (41).

8.4 Indstilling af snitbredde (fig. 5 + 5.1)

• Ved længdeskæring af træemner skal parallelanslaget (14) anvendes.
• Sæt parallelanslaget (14) på styreskinnen (43) til højre eller venstre for savklingen.
• På styreskinnen til parallelanslaget (43) er der 2 skalaer, som viser afstanden mellem anslagsskinne og savklinge.
• Indstil parallelanslaget (14) til det ønskede mål vha. skueglasset (44), og fastlås det med spændegrebet (42) for parallelanslaget. (Fig. 5)

8.5 Brug af sideland (fig. 6-6.2)

• Ved særligt brede emner bør man altid benytte sidelandet (8).
• Løsn spændegrebet (10), og træk sidelandet så langt ud, at det emne, der skal saves, kan hvile der på uden at kippe. (Fig. 6.2)

8.6 Fastspænding af savbånd (fig. 1)

△ PAS PÅ! Hvis saven ikke skal bruges i længere tid, skal man løsne savbåndet; dvs. at man skal huske at kontrollere savklingespændingen, inden man tænder saven igen.

• Drej spændeskruen (1) i urets retning for at spænde savbåndet (26). Man kan nu kontrollere, om savbåndet er spændt korrekt, ved at trykke med fingeren på siden af savbåndet, omtrent midt mellem de to savbåndsruller (2+9). Herved skal savbåndet (26) kun kunne presses minimalt (ca. 1-2 mm) ind.
• Det tilstrækkeligt spændte savbånd har en metallink klang, när man banker på det.
• Savbåndet skal løsnes, hvis det ikke skal benyttes i længere tid, så det ikke udvider sig.

△ PAS PÅ! Hvis savbåndet er spændt for hårdt, kan det knække. FARE FOR TILSKADEKOMST! Hvis spændingen er utilstrækkelig, risikerer man, at den drevne savbåndsrulle (9) skrider, så savbåndet ikke bevæger sig.

8.7 Indstilling af savbånd (fig. 1 + 1a)

△ PAS PÅ! Før man kan indstille savbåndet, skal det være spændt korrekt.

• Åbn sidelåget (13) ved at løsne låglåsningen (12) ved hjælp af skruetrækkeren (33).
• Drej langsomt den øverste savbåndsrulle (2) i retning med uret. Savbåndet (26) skal løbe midt på savbåndsrullen (2). Er dette ikke tilfældet, skal man korrigere den øverste savbåndsrulles (2) hældningsvinkel.
• Hvis savbåndet (26) løber tættere på savbåndsrullens (2) bagkant, skal stilleskruen (17) skrues imod urets retning.

- Løsn låseskruen for den øverste savbåndsrulle (16).

- Drej langsomt den nederste savbåndsrulle (9) med hånden for at kontrollere savbåndets (26) position.

- Hvis savbåndet (26) løber tættere på savbåndsrullens (2) forkant, skal stilleskruen (17) skrues i urets retning.

- Når man har indstillet den øverste savbåndsrulle (2), skal man kontrollere savbåndets (26) position på den nederste savbåndsrulle (9). Savbåndet (26) skal her ligeledes ligge midt på savbåndsrullen (9). Er dette ikke tilfældet, skal man endnu en gang justere den øverste savbåndsrulles (2) hældning.

- Indtil justeringen af den øverste savbåndsrulle (2) virker på den nederste savbåndsrulle (9), skal man dreje savbåndsrullen et par omgange.

- Spænd låseskruen for den øverste savbåndsrulle (16) fast.

- Efter indstillingen skal sidelågene (13) lukkes igen og sikres med låglåsningerne (12) ved hjælp af skruetrækkeren (33).

8.8 Indstilling af savbåndstyreskinne (fig. 7-10)

Både støttelejet (46 + 52) og styrestifterne (47 + 56) skal genindstilles efter hvert savbåndsskift.

- Åbn sidelåget (13) ved at løsne låglåsningen (12) ved hjælp af skruetrækkeren (33).

8.8.1 ∅verste støtteleje (46) (fig. 7)

• Løsn unbrakoskruen for øverste støtteleje (45).
- Forskyd støttelejet (46) så meget, at det lige netop ikke mere rører ved savbåndet (26) (afstand maks. 0,5 mm).
- Spænd atter unbrakoskruen for øverste støtteleje (45) fast.

8.8.2 Indstil det nederste støtteleje (52) (fig. 9)

• Afmonter savbordet som beskrevet i 8.1 i omvendt rækkefølge.
  • Løsn unbrakoskruen for nederste støtteleje (51).
• Forskyd det nederste støtteleje (52) så meget, at det lige netop ikke mere rører ved savbåndet (26) (afstand maks. 0,5 mm).
• Spænd atter unbrakoskruen for nederste støtteleje (51) fast.

8.8.3 Indstilling af øverste styrestifter (47) (fig. 7 + 8)

• Løsn unbrakoskruen for øverste optagelsesholder (50)
• Forskyd den øverste optagelsesholder (49) for de øverste styrestifter (47), til forkanten af styrestifterne (47) ligger ca. 1 mm bag savbåndets tandbund.
• Spænd atter unbrakoskruerne for øverste optagelsesholder (50) fast.

⚠ PAS PÅ! Savbåndet bliver ubrugeligt, när tænderne rører ved styrestifterne, mens savbåndet kører.

- Løsn unbrakoskruerne for øverste styrestifter (48).

- Skub styrestifterne (47) i retning af savbåndet!

△ PAS PÅ! Afstanden mellem styrestifterne (47) og savbåndet (26) må være maks 0,5 mm. (Savbånd må ikke klemme)

• Spænd atter unbrakoskruerne (48) fast.
• Drej den øverste savbåndsrulle (2) nogle omgange i urets retning.
• Kontrollér igen indstillingen af de øverste styrestifter (47), og foretag evt. efterjustering.
• Juster evt. det øverste støtteleje (46) (8.8.1).

8.8.4 Indstilling af nederste styrestifter (56) (fig. 9+10)

• Afmonter savbordet (7)
- Løsn skruen på nederste optagelsesholder (53) (unbrakonøgle SW 5)
- Forskyd den nederste optagelsesholder (57) for de nederste styrestifter (56), til forkanten af de nederste styrestifter (56) ligger ca. 1 mm bag savbändets tandbund.
- Spænd atter skruen for nederste optagelsesholder (53) fast.

⚠ PAS PÅ! Savbåndet bliver ubrugeligt, när tænderne rører ved styrestifterne, mens savbåndet kører.

- Løsn unbrakoskruerne for de nederste styrestifter (55).

- Skub begge de nederste styrestifter (56) så langt i retning mod savbåndet, at afstanden mellem styrestifterne (56) og savbåndet (26) er maks. 0,5 mm. (savbånd må ikke klemme)

• Spænd atter unbrakoskruerne for nederste styrestifter (55) fast.
• Drej den nederste savbåndsrulle (9) nogle omgange i urets retning.
• Kontrollér igen indstillingen af de nederste styrestifter (56), og foretag evt. efterjustering.
• Juster evt. det nederste støtteleje (52) (8.8.2).

8.9 Indstil den øverste savbåndsstyreskinne (5) (fig. 11)

• Løsn fastspændingshåndtaget for savbåndsstyreskinnen (28).
• Ved at dreje indstillingsgrebet for savbåndsstyreskinnen (27) sænker man savstyreskinnen (5) så tæt som muligt (afstand ca. 2-3 mm) ned til det materia-le, der skal skæres.
• Spænd fastspændingshåndtaget (28) igen.
• Indstillingen skal kontrolleres eller genindstilles inden hver skæreproces.

8.10 Justering af savbord (7) til 90° (fig. 2+12+13)

• Stil den øverste savbåndsføring (5) helt op. (8.9)
• Løsn fastspændingshåndtaget (22) og vingemøtrikken (21) (fig. 2).
• Anbring en vinkel mellem savbåndet (26) og savbor- det (7). Vinklen medfølger ikke.
• Via drejning hældes savbordet (7) så meget, at vinklen til savbändet (26) er nøjagtig 90°. Hvis savbordet allerede ligger på skruen (58), og der ikke kan indstilles en vinkel på 90°, løsner man møtrikken (59) og forkorter skruen (58) ved at dreje den i urets retning.
• Spænd fastspændingshåndtaget (22) og vingemøtrikken (21) fast igen.
  • Løsn evt. møtrikken (59).
• Juster skruen (58) så meget, at savbordet berøres på undersiden.
• Fastspænd møtrikken (59) igen for at fiksere skruen (58).

8.11 Hvilket savbånd skal der anvendes?

Det savbånd, der følger med bändsaven, er beregnet til universel brug. Følgende kriterier skal opfyldes, när man vælger savbånd:

• Med et smalt savbånd kan man skære smallere radier end med et bredt.
• Man bruger et bredt savbånd, hvis man vil foretage et lige snit. Dette er især vigtigt ved skæring i træ. Savbåndet har tendens til at følge træets årer og kan dermed let afvige fra den ønskede snitlinje.
• Fintandede savbånd skærer glattere, men også langsommere, end grove savbånd.

⚠ PAS PÅ! Brug aldrig bukkede eller revnende savbänd!

8.12 Skubbestangsholder (fig. 14)

Skubbestangsholderen (60) er formonteret på maskinrammen. Hvis skubbestangen (29) ikke bruges, skal den altid opbevares i skubbestangsholderen.

8.13 Udskiftning af bordindlæg (fig. 15)

I forbindelse med slid eller beskadigelse skal bordindlægget (6) udskiftes; ellers er der øget fare for personskade.

• Fjern det slidte bordindlæg (6) i opadgående retning.
- Montering af det nye bordindlæg skal foretages i omvendt rækkefølge.

8.14 Udskiftning af savbånd (fig. 1a+1b+16)

• Savbåndsstyreskinnen (5) indstilles til ca. halv højde mellem savbordet (7) og maskinrammen (18).
• Løsn låglåsningerne (12), og åbn sidelåget (13).
• Fjern skruen M6x35 (36) med to spændeskiver (37) og møtrikken (38) fra bordet. (fig. 3)
• Savbåndet (26) løsnes ved at skrue spændeskruen (1) imod urets retning.
• Savbåndet (26) tages af savbåndsrullerne (2+9) og ud gennem slidsen i savbordet (7).
• Det nye savbånd (26) anbringes igen midt på de to savbändsruller (2+9). Savbändets (26) tænder skal vende nedad i retning af savbordet (fig. 6).
• Spænd savbåndet (26) (se 8.6)
  • Luk sidelåget (13) igen.
• Monter skruen M6x35 (36) med to spændeskiver (37) og møtrikken (38) på bordet. (fig. 3)

8.15 Udsugningsstuds (fig. 1a)

Båndsaven er udstyret med en udsugningsstuds (24) 140 mm til spåner.

Maskinen må kun benyttes med et egnet udsugnings- system. Kontrollér og rengør udsugningskanalerne med jævne mellemrum.

8.16 Tværsnitslære (25) (ekstraudstyr) (fig. 23)

• Skub tværsnitslæren (25) ind i en not (A) i savbordet.
  • Løsn håndgrebsskruen (E).
• Drej tværanslaget (C), indtil det ønskede vinkelmål er indstillet. Pilen (F) på tværanslaget viser den indstillede vinkel.
• Spænd håndgrebsskruen (E) fast igen.
• Anslagsskinnen (B) kan forskydes på tværanslaget (C). Løsn da fingerskruen (D), og skub anslagsskinnen (B) ind i den ønskede position. Spænd fingerskruen (D) igen

⚠ PAS PÅ! Skub ikke anslagsskinnen (B) for langt ind mod savklingen.

△ PAS PÅ! Alle beskyttelsesanordninger og afdækninger skal være monteret, når der arbejdes på maskinen. Det øverste og nederste båndhjul er beklædt med en fast påskruet beskyttelse og et bevægeligt huslag. Maskinen stopper, hvis husdækslet åbnes. Maskinen kan kun tændes med lukket dæksel.

9. Betjening

⚠ PAS PÂ!

Sørg for, at produktet er monteret fuldstændigt før ibrugtagning!

9.1 Tænd/Sluk-kontakt (15) (fig. 17)

• Saven tændes ved at trykke på den grønne knap "I".
• Tryk på den røde knap "0" for at slukke saven igen.
• Båndsaven er udstyret med en underspændingsaf-bryder. I tilfælde af strømsvigt skal båndsaven tændes igen.

• Sæt parallelanslaget (14) på styreskinnen (43) til højre eller venstre for savklingen.
• Pres spændebøjlen (42) ned for at fastgøre parallelanslaget (14). Parallelanslagets klemmekraft kan indstilles på den bageste fingermøtrik (41).
• Sørg for, at parallelanslaget (14) altid løber parallelt med savbordet (26).

9.3 Skråsnit (fig. 20)

For at kunne udføre skråsnit parallelt med savbåndet (26) kan savbordet (7) hældes fremad fra 0° - 45°.

• Løsn fastspændingshåndtaget (22) og vingemøtrikken (21).
• Hæld savbordet (7) fremad, indtil det ønskede vinkelmål er indstillet på gradskalaen (35).
• Spænd fastspændingshåndtaget (22) og vingemøtrikken (21) fast igen.

△ PAS PÅ! Når savbordet (7) er hældet, skal parallelanslaget (14) anbringes til højre for savbåndet (26) set i arbejdsretningen. Herved forhindres det, at emnet skal skride.

10. Arbejdsinstrukser

Følgende anbefalinger er eksempler på, hvordan båndsave kan bruges på en sikker måde.

De følgende, sikre arbejdsmåder skal betragtes som et bidrag til en sikker brug af produktet, dog kan de ikke anvendes helt, fuldstændigt eller omfattende til ethvert arbejde. De kan ikke behandle alle mulige, farlige tilstande og skal fortolkes med omhu.

• Når der arbejdes i lukkede rum, skal maskinerne tilsluttes til et udsugningsanlæg.
• Når maskinen er ude af drift f.eks. når arbejdet er færdigt, skal savbåndet slækkes. En passende henvisning om, hvordan savbåndet spændes, anbringes på maskinen, så den næste bruger ved besked.

- Opbevar ubenyttede savbånd sammen og på et sikkert et tørt sted. Kontrollér for fejl (tænder, revner) før brug. Brug ikke fejlbehæftede savbånd!

- Brug egnede handsker, før der håndteres med savbånd.

- Før arbejdet startes, skal alle beskyttelses- og sikkerhedsanordninger være monteret sikkert på maskinen.

- Rengør aldrig savbåndet eller savbåndstyreskinnen med en håndholdt børste eller skraber, mens savbåndet kører. Harpikstilstoppede savbånd forringer arbejdssikkerheden og skal rengøres med regelmæssige mellemrum.

- Brug beskyttelsesbriller og høreværn under arbejdet. Langt hår skal bæres under et hårnet. Løse ærmer skal rulles op over albuen.

- Under arbejdet skal savbåndstyreskinnen altid anbringes så tæt som mulig op ad emnet.

- Sørg for, at der er tilstrækkeligt lys i maskinens arbejds- og omgivelsesområde.

- Til lige snit skal man altid bruge parallelanslaget for at forhindre, at emnet kipper eller skrider.

- Brug stødpinden til at bearbejde smalle emner med manuel fremføring.

- Stil savbordet i den passende position til skråsnit, og før emnet langs med parallelanslaget.

- Til skæring af svalehaleformede tænder og tappe eller kiler skal savbordet bringes i den korrekte position ifølge vinkelskalaen.

- Skub emnet ensartet frem med begge hænder og lukkede fingre, hvis snittene er bueformede og ure-gelmæssige. Hold emnet fast med hænderne i det sikre område.

- Brug en hjælpeskabelon til gentaget udførelse af bueformede, uregelmæssige snit.

- Saves der i rundtømmer, skal emnet sikres mod at vride sig.

⚠ PAS PÅ! Vi anbefaler at udføre et prøvesnit efter hver ny indstilling for at afprøve det indstillede mål.

- Ved alle saveprocesser skal den øverste savbånd-styreskinne (5) stilles så tæt som muligt på emnet (se 8.9).

• Emnet skal altid føres med begge hænder og holdes fladt ned på savbordet (7). På denne måde undgås det, at savbåndet (26) fastklemmes.
• Fremføring skal ske med et konstant jævnt tryk, som lige netop er nok til, at savbåndet saver let gennem materialet uden dog at blokere.
• Brug parallelanslaget (14) til alle saveprocesser, hvor dette er muliat.
• Det er bedst at udføre et snit i én arbejdsgang i stedet for å flere omgange, hvor det kan blive nødven-digt at trække emnet tilbage. Hvis tilbagetrækning alligevel ikke kan undgås, skal bändsaven først slukkes. Emnet må først trækkes tilbage, när savbåndet (26) er helt standset.
• Under savning skal emnet altid føres i den længste side.

⚠ PAS PÅ! Ved bearbejdning af smalle emner er brug af stødpind påbudt. Skubbestangen (29) skal altid opbevares let tilgængeligt på den dertil skubbestang (60) på siden af saven.

10.1 Udførelse af længdesnit (fig. 19)

Herved saves et emne igennem i længderetningen.

• Indstil parallelanslaget (14) på venstre side af savbåndet (26) (så vidt muligt) i overensstemmelse med den ønskede bredde.
• Sænk savbåndstyreskinnen (5) ned på emnet. (se 8.9)
  • Tænd for saven. (se 9.1)
• Pres emnets ene kant ind mod parallelanslaget (14) med højre hånd, mens den flade side ligger an mod saybordet (7).
• Skub emnet ind i savbåndet (26) med jævn fremføring langs med parallelanslaget (14).
• Vigtigt: Lange emner skal sikres mod nedvipning i slutningen af saveprocessen (f.eks. med afrulningsstander)

10.2 Udførelse af skråsnit (fig. 20)

• Indstil savbordet i den ønskede vinkel (se 9.3).
  • Udfør snittet som beskrevet i 10.1.

Ved skråsnit skal man sikre sig, at parallelanslaget kun anvendes til højre for savbåndet.

10.3 Frihåndssnit, (fig. 21)

• En af de vigtigste egenskaber ved en båndsav er muligheden for på enkel vis at kunne save kurver og radier.
  • Sænk savbåndstyreskinnen (5) ned på emnet. (se 8.9)
  • Tænd for saven.

• Pres emnet fast mod savbordet (7), og skub det langsomt ind i savbåndet (26).

• I mange tilfælde vil det være hensigtsmæssigt at udføre en grov udsavning af kurver og hjørner ca. 6 mm væk fra linjen.
• Hvis du skal save kurver, som er for snævre til det anvendte savbånd, skal du save hjælpesnit op til kurvens forside. Herefter kan man save den endelige radius.

10.4 Udførelse af snit med tværsnitslæren (fig. 22 + fig. 23)

• Indstil tværsnitslæren (25) til den ønskede vinkel (se 8.16)
  • Udfør snittet som beskrevet i 10.1.

11. El-tilslutning

Den installerede elmotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser. Nettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.

Vigtige anvisninger

Hvis motoren overbelastes, slår den fra af sig selv. Efter en afkølingsfase (varierer tidsmæssigt), kan motoren tændes igen.

Årsagerne hertil kan være:

• Tryksteder, när tilslutningsledninger trækkes gen- nem vinduer eller døråbninger.
• Knæksteder, när tilslutningsledning fastgøres eller trækkes forkert.
• Skæresteder, när tilslutningsledningen køres over.
• Isolationsskader, när stikket trækkes ud af stikkontakten på væggen.
• Revner pga. ældning af isoleringen.

Sådanne defekte elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne. Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i lysnettet, når den kontrolleres.

Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Der må kun anvendes tilslutningsledninger med mærkningen "H05VV-F".

Påtryk af typebetegnelsen på tilslutningskablet er et krav.

Vekselstrømsmotor:

- Netspændingen skal være 220 - 240 V\~ 50 Hz.

- Forlængerledninger op til en længde på 25 m skal have et tværsnit på 1,5 kvadratmillimeter.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Ved forespørgsler bedes følgende data opgives:

Hvis det bliver nødvendigt at udskifte nettislutningsledningen, skal dette udføres af producenten eller dennes repræsentant for at undgå, at sikkerheden bringes i fare.

⚠ PAS PÅ! Træk lysnetstikket ud, før der foretages indstillings-, vedligeholdelses- eller reparationsarbejde!

Rengøring

Hold beskyttelsesanordningerne, luftslidserne og motorrammen fri for støv og snavs. Tør maskinen af med en ren klud, eller blæs den over med trykluft ved lavt tryk.

Det anbefales, at maskinen altid rengøres umiddelbart efter brug.

Vedligeholdelse

I produktets indre findes der ingen yderligere dele, der skal vedligeholdes.

Opbevaring

Enheden og dennes tilbehør skal opbevares mørkt, tørt og frostsikkert og utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5°C og 30°C.

Opbevar elværktøjet i den originale emballage.

Tildæk elværktøjet for at beskytte det mod støv eller fugt.

Opbevar brugsanvisningen sammen med elværktøjet.

Serviceinformationer

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Kulbørster, savklinge, bordindlæg; kileremme

* følger ikke nødvendigvis med leverancen!

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

13. Transport

Maskinen må kun løftes og transporteres i rammen eller stativpladen. Brug aldrig beskyttelsesanordningerne, indstillingsgrebene eller savbordet til at transportere maskine med.

Savbåndets beskyttelsesanordning skal befinde sig i nederste position, i nærheden af savbordet, under transporten.

Løft aldrig i savbordet! Afbryd maskinen fra nettet, før den transporteres.

14. Bortskaffelse og genbrug

Oplysninger om emballage

Emballagematerialerne er genan- vendelige. Emballage skal altid bort- skaffes jf. gældende miljøregler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (elskrot)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

- Brugte (genopladelige) batterier, der ikke er permanent installeret i et brugt apparat, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.

- Ejere og/eller brugere af elektriske og elektroniske apparater er juridisk forpligtet til at returnere sådanne efter brug.

- Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på det brugte apparat, der skal bortskaffes!

- Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparaten (elskrot) ikke må bortskaffes sammen med husholdningsaffald.

- Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

- Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)

- Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.

- Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.

- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

15. Afhjælpning af fejl

Fejl Mulig årsag Afhjælpning
Motor fungerer ikke Motor, kabler eller stik defekte,sikringer sprungetHusdæksel åbent (endestopkontakt)		Få maskinen kontrolleret af en fagmand.Du må aldrig selv reparere motoren. Fare!Kontrollér sikringer, udskift dem ved behov.Luk husdækslet præcist
Motoren starter langsomt ognår ikke op på driftshastighed.	Spænding for lav, viklingerbeskadiget, kondensator brændtsammen	Få spændingen kontrolleret af elværket.Få motoren kontrolleret af en fagmand. Fåkondensatoren udskiftet af en fagmand
Motor støjer for meget	Viklinger beskadiget, motor defekt	Få motoren kontrolleret af en fagmand
Motor når ikke op på fuldhastighed.	Strømkredse i lysnetanlæggetoverbelastet (lamper, andre motorermv.)	Undlad at tilslutte andre enheder ellermotorer til samme strømkreds
Motor bliver let overophedet.	Overbelastning af motor,utilstrækkelig køling af motor	Undgå, at motoren overbelastes underskæringen, fjern støv fra motoren, så dersikres optimal køling af motoren
Skæringen er ru eller bølget Savklinge uskarp, tandform ikkeegnet til materialetykkelsen		Opslib savklingen, eller benyt egnetsavklinge
Emne rives op eller splintrer Skæringstryk for højt, eller savklingeikke egnet til formålet		Benyt egnet savklinge
Savbånd forløber ikke rigtigt Styreskinne indstillet dårligtForkert savbånd		Indstil savbåndstyreskinne iht.brugsanvisningVælg savbånd iht. brugsanvisning
Brandpletter på træet underarbejdet	Savbånd uskarptForkert savbånd	Udskift savbåndVælg savbånd iht. brugsanvisning
Savbånd sidder i klemmeunder arbejdet	Savbånd uskarptSavbånd harpikstilstoppetStyreskinne indstillet dårligt	Udskift savbåndRengør savbåndIndstil savbåndstyreskinne iht.brugsanvisning

- Personer som arbeider med maskinen må ikke forstyrres.

- Fjern ikke løse splinter, spon eller innklemte tredeler när sagbåndet er i gang.

Maskinen må stilles opp stabilt, dvs. den må skrus fast på en arbeidsbenk eller et fast understell. Det er monteringshull i maskinfoten til dette formålet.

OBS! Hvis sagen er i stillstand over lengre tid må sagbåndet avlastes, dvs. du må kontrollere sagbåndspenningen før du slår på sagen.

• Drei den nedre sagbändrullen (9) et par ganger med urviseren.
• Kontroller en gang til innstillingen av styrepinnene nede (56) og eventuelt etterjustere.
• Eventuelt må støttelager nede (52) (8.8.2) etterjusteres.

Før idriftsetting må produktet monteres komplett!

9.1 På-/Av-bryter (15) (fig. 17)

- Hvis du må sage kurver, som er for trange for sagbåndet, må en sage hjelpesnitt frem til forsiden av kurven. Deretter kan den endelige radiusen sages ut.

Defekt el-tilkoblingsledning.

Det oppstår ofte skader på isoleringen hos elektriske tilkoblingsledninger.

Kontroller den elektriske tilkoblingsledningen regelmessig for skader. Pass på at tilkoblingsledningen ikke er koblet til strømnettet ved kontroll.

Strømledninger skal være i samsvar med relevante VDE- og DIN-bestemmelser. Bruk kun tilkoblingsledninger med merkingen «H05VV-F».

Et påtrykk av typebetegnelsen på tilkoblingskabelen er en forskrift.

Vekselstrømmotor:

* ikke absolutt inkludert i leveringsomfanget!

Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.

13. Transport

Løft aldri på sagbordet! For transport må maskinen frakobles nettet.

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.

Garanti NO
