HBS30 - Saag SCHEPPACH - Tasuta kasutusjuhend

Toote tüüp	Lintsae
Kaubamärk	Scheppach
Mudel	HBS30
Toitepinge	230-240 V~50 Hz
Võimsus	250 W (S1), 350 W (S2 30 min)
Lõikekiirus	900 m/min
Mootori pöörlemissagedus	1400 min⁻¹
Läbipääsu kõrgus	0-80 mm
Läbipääsu laius	200 mm
Lõikelaua mõõtmed	300 x 300 mm
Laua laiendus (max)	535 x 300 mm
Laua kaldenurk	0° kuni 45°
Saelehe pikkus	1400 mm
Saelehe laius	6-12 mm
Kaal	19 kg
Helivõimsuse tase	90,4 dB (määramatus 3 dB)
Helirõhu tase	77,4 dB (määramatus 3 dB)
Ohutus	Ohutuslüliti, saelehe kaitse, lukustatud katted
Kuluosad	Saelehed, süsinikharjad, kiilrihm
Tolmuimeja ühendus	Läbimõõt 40 mm

Korduma kippuvad küsimused - HBS30 SCHEPPACH

Kuidas saelehte pingutada?

Keerake pingutuskruvi (1) päripäeva. Õige pinge saavutatakse, kui saelehte saab kergelt (1-2 mm) külgsuunas painutada ketaste vahel keskel. Koputamisel tekkiv metalliheli näitab piisavat pinget. Pikemal seiskamisel lõdvendage saelehte.

Kuidas reguleerida ülemist saelehe juhikut?

Vabastage lukustuskäepide (28), langetage juhik (5) reguleerimiskäepideme (27) abil 2-3 mm kõrgusele toorikust, seejärel pingutage. Seda reguleerimist tuleb kontrollida enne iga lõiget.

Kuidas saelehte vahetada?

Ühendage masin vooluvõrgust lahti. Seadke saelehe juhik keskmisele kõrgusele. Avage katted. Lõdvendage saelehte pingutuskruviga. Eemaldage saeleht ketastelt ja viige see läbi laua pilu. Paigaldage uus saeleht hammastega laua poole, pingutage see, sulgege katted ja keerake laua polt tagasi.

Millised on peamised ohutusnõuded?

Kandke kaitseprille, kuulmiskaitseid ja tolmumaski. Ärge kandke lahtisi riideid. Hoidke käed saelehest eemal. Kasutage kitsaste detailide jaoks puidust tõukurit. Ärge eemaldage kunagi jääke, kui saeleht pöörleb. Enne käivitamist veenduge, et katted on suletud.

Kuidas teha kaldlõiget?

Vabastage lukustuskäepide (22) ja tiibmutrid (21). Kallutage laud (7) soovitud nurga alla (0°-45°) skaala (35) abil. Lukustage uuesti. Asetage paralleeljuhik saelehest paremale, et vältida tooriku libisemist.

Millist regulaarset hooldust on vaja?

Puhastage masinat regulaarselt, eriti jahutusribisid, pärast iga kasutamist. Kontrollige saelehe ja kummitrumli seisukorda. Kontrollige kaableid kahjustuste vältimiseks. Hoida kuivas, külmavabas kohas.

Mida teha, kui saag ei käivitu?

Kontrollige, et katted on korralikult suletud (lõpplüliti aktiveeritud). Kontrollige kaitsmeid. Kui mootor, kaabel või pistik on vigased, laske spetsialistil üle vaadata. Ärge kunagi remontige mootorit ise.

Kuidas kasutada paralleeljuhikut?

Asetage paralleeljuhik (14) rööpale (43) saelehest paremale või vasakule. Reguleerige soovitud mõõdule suurendusklaasi märgise (44) abil, seejärel lukustage lukustushoovaga (42). Veenduge, et see on saelehega paralleelne.

Milliseid saelehti kasutada?

Kasutage 6-12 mm laiuseid ja 1400 mm pikkuseid saelehti. Kitsad lehed sobivad kõverate lõigete jaoks, laiad sirgete lõigete jaoks. Peened hambad annavad puhta, kuid aeglasema lõike. Ärge kunagi kasutage kahjustatud saelehti.

Kuidas saepuru imeda?

Masinal on 40 mm läbimõõduga tolmuimeja ühendus (24). Ühendage see sobiva tolmuimejaga (minimaalne õhukiirus 20 m/s). Kontrollige ja puhastage regulaarselt imitorusid.

KASUTUSJUHEND HBS30 SCHEPPACH

Seadmel olevate sümbolite selgitus

	Tähelepanu! Surmaoht, vigastuste ohtu või kahju näitaja puhul mittevastavus!
	Lugege enne käikuvõtmist kasutusjuhend ja ohutusjuhised läbi ning pidage neist kinni!
	Kandke kaitseprille!
	Kandke kuulmekaitset!
	Kandke tolmuemissiooni korral respiraatorit!
	Tähelepanu! Vigastusoht! Ärge sisestage jäsemeid töötavasse saelinti!
	Kanda kaitsekindaid.
	Ettevaatust! Enne paigaldamist, puhastamist, ümberehitus, hooldamiseks, ladustamiseks ja transpordiks Lülitage välja ja eemaldage see vooluvõrgust.
	Saelindi suund
	Toode vastab kehtivatele Euroopa direktiividele.
	Toode vastab kehtivatele Serbia juhistele.

Sisukord: Lk:

1. Sissejuhatus 211
2. Seadme kirjeldus (joon. 1-1b)....211
3. Tarnekomplekt 212
4. Sihtotstarbekohane kasutamine 212
5. Tähtsad juhised....213
6. Tehnilised andmed....215
7. Enne käikuvõtmist....216
8. Montaaž 216
9. Käsitsemine 219
10. Tööjuhised 219
11. Elektriühenduss 220
12. Puhastamine, hooldus ja ladustamine 221
13. Transport....221
14. Utiliseerimine ja taaskäitlus....221
15. Rikete körvaldamine 222
16. Vastavusdeklaratsioon 395

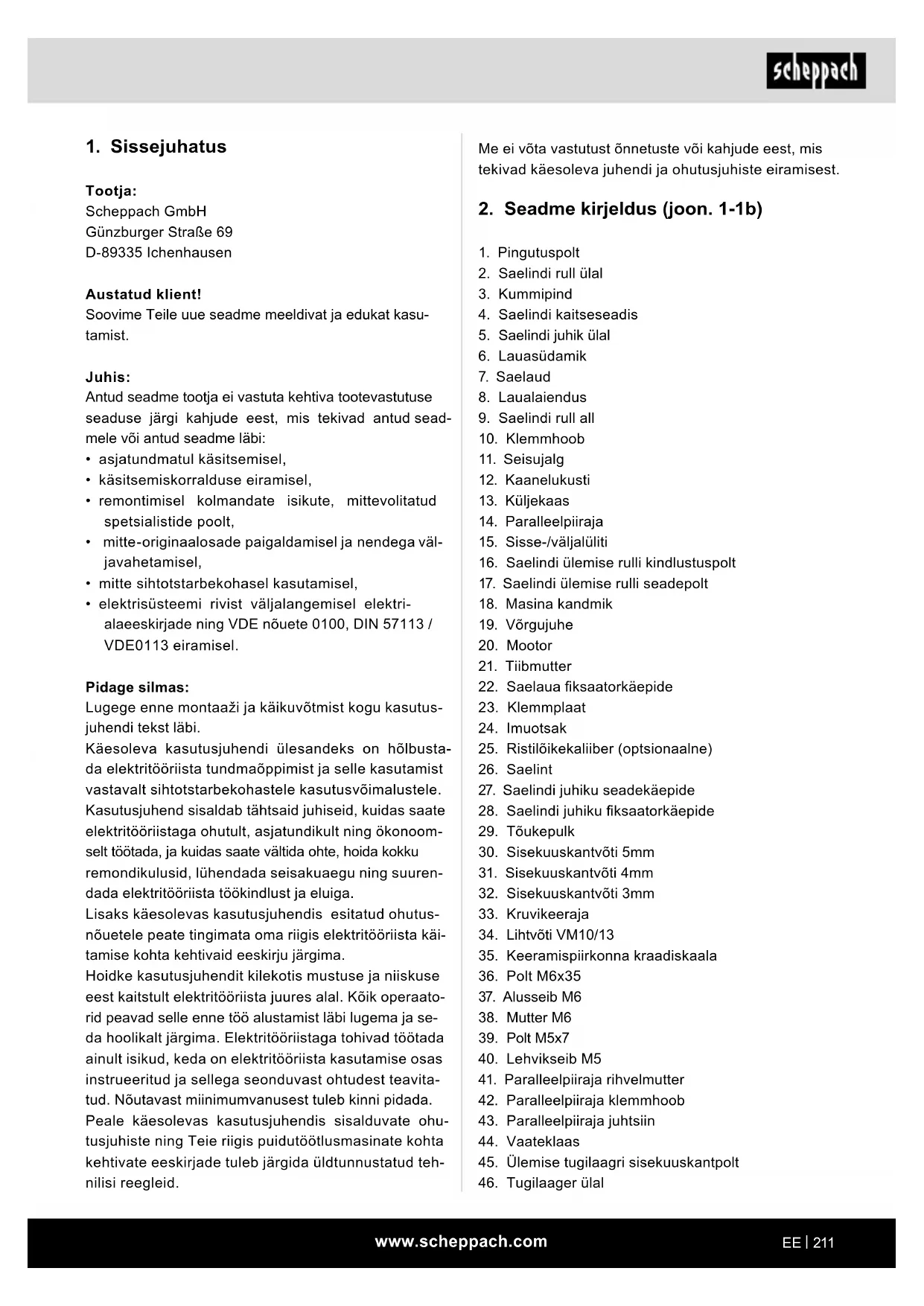

1. Sissejuhatus

Tootja:

Scheppach GmbH

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Antud seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad antud seadmele või antud seadme läbi:

• asjatundmatul käsitsemisel,
• käsitsemiskorralduse eiramisel,
• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,
• mitte-originaalosade paigaldamisel ja nendega väljavahetamisel,
  • mitte sihtotstarbekohasel kasutamisel,
• elektrisüsteemi rivist väljalangemisel elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel.

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutusjuhendi tekst läbi.

Käesoleva kasutusjuhendi ülesandeks on hölbustada elektritööriista tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele.

Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate elektritööriistaga ohutult, asjatundikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisakuaegu ning suurendada elektritööriista töökindlust ja eluiga.

Lisaks käesolevas kasutusjuhendis esitatud ohutusnõuetele peate tingimata oma riigis elektritööriista käitamise kohta kehtivaid eeskirju järgima.

Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult elektritööriista juures alal. Köik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Elektritööriistaga tohivad töötada ainult isikud, keda on elektritööriista kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.

Peale käesolevas kasutusjuhendis sisalduvate ohutusjuhiste ning Teie riigis puidutöötlusmasinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

2. Seadme kirjeldus (joon. 1-1b)

1. Pingutuspolt
2. Saelindi rull ülal
3. Kummipind
4. Saelindi kaitseseadis
5. Saelindi juhik ülal
6. Lauasüdamik
7. Saelaud
8. Laualaiendus
9. Saelindi rull all
10. Klemmhoob
11. Seisujalg
12. Kaanelukusti
13. Küljekaas
14. Paralleelpiiraja
15. Sisse-/väljalüliiti
16. Saelindi ülemise rulli kindlustuspolt
17. Saelindi ülemise rulli seadepolt
18. Masina kandmik
19. Vörgujuhe
20. Mootor
21. Tiibmutter
22. Saelaua fiksaatorkäepide
23. Klemmplaat
24. Imuotsak
25. Ristilõikekaliiber (optionsaalne)
26. Saelint
27. Saelindi juhiku seadekäepide
28. Saelindi juhiku fiksaatorkäepide
29. Tõukepulk
30. Sisekuuskantvõti 5mm
31. Sisekuuskantvõti 4mm
32. Sisekuuskantvõti 3mm
33. Kruvikeeraja
34. Lihtvõti VM10/13
35. Keeramispiirkonna kraadiskaala
36. Polt M6x35
37. Alusseib M6
38. Mutter M6
39. Polt M5x7
40. Lehvikseib M5
41. Paralleelpiiraja rihvelmutter
42. Paralleelpiiraja klemmhoob
43. Paralleelpiiraja juhtsiin
44. Vaateklaas
45. Ülemise tugilaagri sisekuuskantpolt

46. Tugilaager ülal

47. Juhttihvt, ülal

48. Ülemiste juhttihvtide sisekuuskantpolt
49. Vastuvõtuholdik (ülal)
50. Ülemise vastuvõtuhoidiku sisekuuskantpolt (2x)
51. Alumise tugilaagri sisekuuskantpolt
52. Tugilaager all
53. Alumise vastuvõtuhoidiku polt
54. Saelindi kaitse
55. Alumiste juhttihvtide sisekuuskantpolt
56. Juhttihvt, all
57. Vastuvõtuholdik (all)
58. Polt (saelaua häälestus)
59. Mutter (saelaua häälestus)
60. Tõukepulga hoidik

3. Tarnekomplekt

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikudetaile transpordikahjustuste suhtes.
• Säilitage pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

⚠ TÄHELEPANU! Seade ja pakendusmaterjalid pole laste mänguasjad! Lapsed ei tohi plastkottide, kilede ja väikedetailidega mängida! Valitseb allaneelamis- ja lämbumisoht!

1x lintsaag
1x saelaud (7)
1x laualaiendus (8) koos juhtsiiniga (43)
1x paralleelpiiraja (14)
1x tõukepulk (29)
1x lihtvõti VM 10/ 13 (34)
3x sisekuuskantvõti 3mm (32)/4mm(31)/5mm (30)
1x polt M6x35 (36)
1x alusseib M6 (37)
1x mutter M6 (38)
2x polt M5x7 (39)
2x lehvikseib M5 (40)
1x originaal-käsitsusjuhend

Optionsaalselt:

1x ristilõikekaliiber (25)

4. Sihtotstarbekohane kasutamine

Lintsaag on ette nähtud puidu ja puidusarnaste töödetailide piki- ning ristilõikamiseks. Ümarmaterjale tohib lõigata ainult sobivate hoideseadistega.

Masinat tohib kasutada ainult vastavalt selle otstarbele. Igasugune sellest ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või igat liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

Kasutada tohib ainult masinale sobivaid saelinte.

Sihtotstarbekohase kasutuse koostisosaks on ka ohutusjuhiste, samuti montaažijuhendi ning kasutusjuhendis sisalduvate käitusjuhiste järgimine.

Isikud, kes masinat käsitsevad ja hooldavad, peavad seda tundma ja olema võimalikest ohtudest teavitatud. Peale selle tuleb kehtivatest önnetuste ennetamise eeskirjadest väga täpselt kinni pidada. Tuleb järgida muid töömeditsiiniliste ja ohutustehniliste valdkondade üldisi reegleid.

Masinal teostatud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest täielikult.

Sihtotstarbekohasest kasutamisest hoolimata pole võimalik teatud riskitegureid täielikult välistada. Masina konstruktsioonist ja ülesehitusest tingitult võib esineda järgmisi punkte:

• Kuulmekahjustused nõutava kuulmekaitsme mittekasutuse korral.
• Puidutolmude tervistkahjustav emissioon suletud ruumides kasutamisel.
• Önnetusoht käe kokkupuute töttu tööriista katmata lõikepiirkonnas.
• Vigastusoht tööriista vahetamisel (lõikeoht).
• Ohustamine töödetailide või töödetaili osade eema-lepaiskumise töttu.
• Sörmede muljumine.
• Ohustamine tagasilöögi töttu.
• Töödetaili ümberkukkumine ebapiisava toetuspinna töttu.
• Lõiketööriista puudutamine.
• Okste ja töödetaili osade väljapaiskumine.

Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle kohustuslikku garantiid, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

5. Tähtsad juhised

Üldised ohutusjuhised elektritööriistade kohta

△ HOIATUS: Lugege köiki ohutusjuhiseid, korraldusi, illustratsioone ja tehnilisi andmeid, millega see elektritööriist on varustatud.

Hooletused alljärgnevatest korraldustest kinnipidamisel vöivad pöhjustada elektrilööki, tulekahju ja/vöi raskeid vigastusi.

Hoidke köiki ohutusjuhiseid ja korraldusi tulevikuks alal.

Ohutusjuhistes kasutatav mõiste „elektritööriist“ kehtib võrgukäitusega elektritööriistade (võrgujuhtmega) ja akukäitusega elektritööriistade (võrgujuhtmeta) kohta.

1) Ohutus töökohal

a) Hoidke oma tööpiirkond puhas ja hästi valgustatud. Korratud või valgustamata tööpiirkonnad võivad önnetusi põhjustada.

b) Ärge töötage elektritööriistaga plahvatusohtlikus ümbruskonnas, milles leidub süttimis- ohtlikke vedelikke, gaase või tolme. Elektritöö- riistad tekitavad sädemeid, mis võivad tolmud või aurud põlema süüdata.

c) Hoidke lapsed ja teised isikud elektritööriista kasutamise ajal eemal. Tähelepanu kõrvalekal-dumisel võite elektritööriista üle kontrolli kaotada.

2) Elektrialane ohutus

a) Elektritööriista ühenduspistik peab pistiku-pessa sobima. Pistikut ei tohi ühelgi viisil muuta. Ärge kasutage adapterpistikuid koos kaitsemaandusega elektritööriistadega. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi riski.

b) Vältige kehalist kontakti torude, küttesüstee-mide, pliitide, külmkappide jms maandatud pindadega. Kui Teie keha on maandatud, siis valitseb körgendatud elektrilöögi risk.

c) Kaitske elektritööriistu vihma ja märja eest. Vee tungimine elektritööriista suurendab elektrilöögi riski.

d) Ärge kasutage ühendusjuhet valel otstarbel nagu elektritööriista kandmiseks, üles riputamiseks või pistikupesast pistiku väljatõmbamiseks. Kaitske ühendusjuhet kuumuse, öli, teravate servade ning liikuvate osade eest. Kahjustatud või sasitud ühendusjuhtmed suurendavad elektrilöögi riski.

e) Kui töötate elektritööriistaga öues, siis kasutage üksnes välitingimustesse sobivaid pikendusjuhtmeid. Välitingimustesse sobiva pikendusjuhtme kasutamine vähendab elektrilöögi riski.

f) Kui elektritööriista käitamist pole võimalik niiskes ümbruskonnas vältida, siis kasutage rikkevoolu-kaitselülitit. Rikkevoolu-kaitselüliti kasutamine vähendab elektrilöögi riski.

3) Inimeste ohutus

a) Olge tähelepanelik, pidage oma tegevust silmas ja käige töötamisel elektritööriistaga möistlikult ümber. Ärge kasutage elektritööriista, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Hetkeline tähelepanematus võib põhjustada elektritööriista kasutamisel tõsiseid vigastusi.

b) Kandke isiklikku kaitsevarustust ja alati kaitseprille. Isikliku kaitsevarustuse nagu tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmekaitsme kandmine, vastavalt elektritööriista liigile ning kasutusele, vähendab vigastuste riski.

c) Vältige ettekavatsematut käikuvõtmist. Veenduge, et elektritööriist on enne voolutoite ja/ või aku külgeühendamist, ülesvõtmist või kandmist välja lülitatud. Kui hoiate elektritööriista kandmisel sõrme lülitil või ühendate sisselülitatud elektritööriista vooluvarustusega, siis võib see önnetusi põhjustada.

d) Eemaldage enne elektritööriista sisselülitamist seadistustööriistad ja mutrivõtmed. Pöörleva elektritööriista sisemuses paiknev tööriist või võti võib vigastusi põhjustada.

e) Vältige ebaharilikku kehahoiakut. Hoolitsege turvalise seisu eest ja hoidke alati tasakaalu. Seeläbi saate elektritööriista ootamatutes olukordades paremini kontrollida.

f) Kandke sobivat riietust. Ärge kandke avarat riietust ega ehteid. Hoidke juuksed ja riietus pöörlevatest detailidest eemale. Avar riietus, ehted või pikad juuksed võidakse liikuvate osade poolt kaasa haarata.

g) Kui saab monteerida tolmuimu- ja -püüdeseadiseid, siis tuleb need külge ühendada ning neid öigesti kasutada. Tolmuimusüsteemi kasutamine vöib vähendada tolmust tingitud ohte.

h) Ärge uskuge pimesi ohutusse ega eirake elektritööriista ohutusreegleid ka siis, kui olete paljukordse kasutuse töttu elektritööriistaga tuttav. Tähelepanematu tegutsemine võib põhjustada sekundi murdosa jooksul raskeid vigastusi.

4) Elektritööriista kasutamine ja käsitsemine

a) Ärge koormake elektritööriista üle. Kasutage töötamisel selleks tööks ettenähtud elektritööriista. Sobiva elektritööriistaga töötate paremini ja ohutumalt ettenähtud võimsusvahemiku piires.

b) Ärge kasutage elektritööriista, mille lüliti on defektne. Elektritööriist, mida ei saa enam sisse või välja lülitada, on ohtlik ning tuleb remontida.

c) Tömmake pistik pistikupesast välja ja/või eemaldage äravõetav aku enne seadme seadistamist, rakendustööriistade vahetamist või elektritööriista ärapanemist. See ettevaatusmeede vähendab elektritööriista ettekavatsematu käivitumise ohtu.

d) Ladustage mittekasutatavaid elektritööriistu lastele kättesaamatult. Ärge laske elektritööriista kasutada isikutel, kes seda ei tunne või pole käesolevaid korraldusi lugenud. Elektritööriistad on ohtlikud, kui neid kasutavad kogenematud isikud.

e) Hoolitsege elektritööriistade ja rakendustöö- riistade eest hästi. Kontrollige, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni, kas esineb murdunud või kahjustatud detaile nii, et elektritööriista talitlus on piiratud. Laske kahjustatud osad enne elektritööriista kasuta- mist remontida. Paljude önnetuste põhjus peitub halvasti hooldatud elektritööriistades.

f) Hoidke lõiketööriistad teravad ja puhtad. Hästi hoolitsetud teravate lõikeservadega lõiketööriistad kiiluvad vähem kinni ja neid on lihtsam juhtida.

g) Kasutage elektritööriista, tarvikuid, kasutustööriistu jms vastavalt käesolevatele korral-dustele. Arvestage seejuures töötingimustega ja teostatava tegevuse iseloomuga. Elektritöö- riistade kasutamine muudeks kui ettenähtud rakendusteks võib põhjustada ohtlikke olukordi.

h) Hoidke käepidemed ja hoidepinnad kuivad, puhtad ja öli- ning määrdevabad. Libedad käepidemed ja hoidepinnad ei võimalda elektritööriista ettenägematutes olukordades kindlalt käsitseda ning kontrollida.

5) Teenindus

a) Laske elektritööriista remontida ainult kvali-fitseeritud erialapersonalil ja ainult originaal-varuosadega. Sellega tagatakse elektritööriista ohutuse säilimine.

Täiendavad ohutusjuhised

• Kandke köigi saelindi hooldustööde ajal kaitsekindaid!
• Ümara või ebaregulaarse kujuga puidu lõikamisel tuleb kasutada seadist, mis kindlustab töödetaili pöördumise vastu.
• Laudade serviti lõikamisel tuleb kasutada seadeldist, mis kinnitab detaili tagasilöökide vastu.
• Puidutöötlemise tolmuemissiooni väärtuste j ärgmiseks ja ohutuks töötamiseks tuleb ühendada tolmuimemisseadeldis öhu kiirusega vähemalt 20 m/s.
• Andke ohutusjuhised köigile isikutele, kes masina juures töötavad.
• Ärge kasutage saagi küttepuude saagimiseks.
• Masin on varustatud turvalülitiga, mis takistab uuesti sisselülitumist pärast pingekatkestust.
• Enne kasutuselevõttu kontrollige, kas seadme tüü-bisildil nimetatud pinge vastab võrgupingele.
  • Kaablitrumlit kasutage ainult lahtirullitult.
• Masina juures töötavate isikute tähelepanu ei tohi körvale juhtida.
• Pange tähele mootori ja saelindi pöörlemissuunda.
• Ärge võtke masina ohutusseadeldisi küljest ega muutke neid kasutamiskõlbmatuks.
• Ärge lõigake detaile, mis on käega ohutult kinnihoidmiseks liiga väikesed.
• Ärge eemaldage kunagi lahtisi kilde, laaste või kinnijäänud puidudetaile siis, kui saelint töötab.
• Tuleb järgida vastavaid önnetuste vältimise eeskirju ja teisi üldtuntud ohutustehnilisi reegleid.
• Järgige kutseorganisatsioonide väljaandeid.
• Seadistage seatavad kaitseseadised nii, et need on töödetailile võimalikult lähedal.

⚠ TÄHELEPANU! Pikad detailid kindlustage kaldumise vastu saagimisprotsessi lõpus. (nt liuglaud vms)

• Sae transportimise ajal peab saelindikaitse (3) olema alumises asendis.
• Kaitsekatteid ei tohi kasutada transportimiseks ega masina mitteotstarbekohaseks tööks.
• Deformeerunud või katkiseid saelinte ei tohi kasutada.
• Kulunud laud vahetage välja.
• Ärge pange masinat tööle, kui saelinti kaitsev luuk või eraldav kaitseseadis on lahti.
• Jälgige alati, et saelindi ja kiiruse valik sobiks löigatav materjaliga.
• Ärge alustage saelindi puhastamist enne, kui see on täielikult seisma jäänud.
• Väikeste töödetailide sirgel löikamisel vastu paralleelpiirajat tuleb kasutada tõukepulka.

• Transportimise ajal peab saelindi kaitseseadis olema alumises asendist ja laua lähedal.

• Kallutatud lauaga kaldlöigete korral tuleb külgsuunaja paigutada laua alumisele osale.

• Ümarpuidu lõikamisel tuleb kasutada sobivat kinnitusseadist, et takistada detaili pööramist.
• Ärge tõstke ega transportige eraldavatest kaitse-seadistest.
• Jälgige, et saelindi kaitseseadiseid kasutatakse ja öigesti reguleeritakse.
• Hoidke käed saelindist ohutus kauguses.Kasutage väikeste lõigete jaoks tõukepulka.
• Ladustage tõukepulka masinal selleks ettenähtud hoidikus, et ulatuksite selleni normaalsest tööposit-sioonist ja tõukepulk oleks alati käepärast.
• Normaalses tööpositsioonis asub operaator masina ees.

⚠ TÄHELEPANU! Antud elektritööriist tekitab käita-mise ajal elektromagnetilise välja. Könealune väli vöib teatud tingimustel aktiivsete vöi passiivsete meditsiini-liste implantaatide talitlust halvendada. Vähendamaks tösiste vöi surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

Täiendavad ohud

Masina ülesehitus põhineb moodsal tehnoloogial ja vastab tunnustatud ohutusreeglitele. Siiski võib olla veel täiendavaid ohtusid.

Tooriku valest käsitsemisest tuleneb saelindi pöörlemise ajal sörmede ja käte vigastamise oht.

• Valest käsitsemises, näiteks ilma lükkamispulgata töötamise korral, tekib eemalepaiskuvast toorikust tingitud oht.
• Teie tervise kahjustamise oht tuleneb puidutolmust ja -laastudest. Kandke isiklikku kaitseriietust- ja vahendeid nagu näiteks prille. Kasutage sobilikku tolmupuhastajat.
• Katkisest saelindist tuleneb vigastuste oht. Kontrollige regulaarselt selliste kahjustuste puudumist saelindil.
• Saelindi vahetamise ajal on oht kahjustada sõrmi ja käsi. Kandke sobivaid kindaid.
• Masina sisselülitamise ajal tuleneb vigastamise oht liikuma hakkavast saelindist.
• Sobimatu või kahjustatud voolukaabli kasutamisest võivad tuleneda elektrist tingitud vigastused.

• Ärge kandke ühtegi lotendavat riideeset. Eemaldage sörmused, käevõrud ja muud ehted.

• Pikkade juuste kaitsmiseks kandke mütsi või juustevõrku. Isegi kui kõik ohutusabinõud on kasutusele võetud, võib siiski veel olla täiendavaid ohtusid, mis on algul varjatud.

• Täiendavaid ohtusid saab muuta võimalikult väikseks, kui järgida juhiseid osades „Tähtsad juhised“ ja „Sihtotstarbekohane kasutamine“ ja kogu kasutusjuhendis.

6. Tehnilised andmed

Vahelduvvoolumootor 230 - 240 V \~ 50 Hz

Võimsus	S1* 250W,S2** 30 min 350W
Pöördeid 1400 min	-1
Saelindi pikkus 1400 mm
Saelindi laius 6-12 mm
Lõikamiskiirus 900 m/min
Ava kõrgus 0 - 80 mm
Ava laius 200 mm
Laua suurus 300 x 300 mm
Laua suurus laiendusega min 380x300mm
Laua suuruslaualaiendusega max	535x300mm
Laua pöörlemisulatus	0° bis 45°
Töödetaili suurus max	400 x 400 x 80 mm
Kaal	19 kg

Võimalikud tehnilised muudatused!

* Töörežiim S1, kestevrežiim.

** Töörežiim S2, lühiajaline töö konstantse koormusega; nominaalse töö kestus Töödetail peab olema vähemalt körgusega 3 mm ja laiusega 10 mm.

Müra- ja vibratsiooniväärtused määrati vastavalt EN 62841.

Helirõhutase L_pA	77,4 dB
Määramatus K_pA	3 dB
Helivõimsustase L_WA	90,4 dB
Määramatus K_WA	3 dB

Kandke kuulmekaitset.

Müra toime võib põhjustada kuulmiskadu. Võngete üldväärtused (kolme suuna vektorsumma) määratud vastavalt EN 62841.

7. Enne käikuvõtmist

Masin tuleb seisustabiilselt üles panna, st tööpingile või tugevale aluskandmikule kruvida. Sel eesmärgil on masinajalas kinnitusavad.

• Saelaud peab olema korrektselt monteeritud
- Enne käikuvõtmist peavad olema kõik katted ja ohutusseadised nõuetekohaselt monteeritud.
• Saelint peab saama vabalt liikuda.
- Pöörake juba töödeldud puidu puhul tähelepanu vöörkehadele nagu nt naelad vöi kruvid.
- Veenduge enne sisse-/väljalüliti vajutamist, kas saelint on õigesti monteeritud ja liikuvad osad liiguvad kergelt.
- Veenduge enne masina külgeühendamist, et tüübisildil esitatud andmed ühilduvad elektrivõrgu andmetega.

8. Montaaž

⚠ TÄHELEPANU! Enne köiki hooldus-, ümbervarus- tus- ja montaažitöid lintsae kallal tuleb vörgupistik välja tömmata.

Monteerimisvahendid

1 mehaaniku mutrivõti SW 10/13
1 pesakujuline kuuskantvõti SW 3
1 pesakujuline kuuskantvõti SW 4
1 pesakujuline kuuskantvõti SW 5
1 kruvikeeraja
Pakendamistehnilistel põhjustel pole saelaud ja laua- laiendus monteeritud.

8.1. Saelaua monteerimine (joon. 2-3)

• Eemaldage tiibmutter (21), fiksaatorkäepide (22), kaks seibi ja klemmplaat (23). (joon. 2)
• Juhtige saelaud (7) üle saelehe (26). Kinnitage see plaadi (23), kahe seibi, tiibmutri (21) ja fiksaator-käepidemega (22) masinakandmikul (18) mölema poldi külge. (joon. 3)
• Monteerige polt M6x35 (36) kahe alusseibi (37) ja mutriga (38) laua külge. (joon. 3)

8.2. Laualaienduse monteerimine

$$ (j o o n. 4 + 4. 1 + 4. 2 + 4. 3 + 4. 4) $$

• Eemaldage mölemad poldid (39) ja lehvikseibid (40) laualaienduselt (8). (joon. 4)
• Lükake laualaiendus (8) masinale monteeritud lauale (7). Pöörake seejuures tähelepanu sellele, et pingutushoob (10) on avatud (joon. 4.1 + 4.2).

- Lükake laualaiendus täiesti vastu lauda (joon. 4.3), et mölemad poldid (39) mölemalt küljelt fikseerida. (joon. 4.4) Pöörake tähelepanu sellele, et monteerite poldid (39) mölemale küljele. Mölemad poldid on ette nähtud laualaienduse väljatõmbepiirajana.

8.3. Paralleelpiiraja monteerimine (joon. 5)

• Monteerige paralleelpiiraja (14) pannes selle tagant peale ja fikseerides klemmhoova (42) allapoole.
• Tõmmake demontaažil klemmhooba (42) ülespoole ja võtke paralleelpiiraja (14) välja.
• Paralleelpiiraja pingutusjõudu saab seadistada ta- gumiselt rihvelmutrilt (41).

8.4. Lõikelaiuse seadistamine (joon. 5 + 5.1)

• Puitdetailide pikilõikamisel tuleb kasutada paralleelpiirajat (14).
• Pange paralleelpiiraja (14) saekettast paremal või vasakul asuvale juhtsiinile (43).
• Paralleelpiiraja juhtsiinil (43) asuvad 2 skaalat, mis näitavad piirdesiini ja saeketta vahekaugust.
• Seadistage paralleelpiiraja (14) vaateklaasil (44) soovitud mõõdule ja fikseerige paralleelpiiraja klem-mhoovaga (42) (joon. 5).

8.5. Laualaienduse kasutamine (joon. 6 - 6.2)

• Eriti laiade töödetailide korral tuleks kasutada alati laualaiendust (8).
• Vabastage klemmhoob (10) ja tömmake laualaiendust niipalju välja, et saetav töödetaili saab ilma ümber kukkumata selle peale toetuda. (joon. 6.2)

8.6. Saelindi pingutamine (joon. 1)

⚠ TÄHELEPANU! Sae pikema seisaku korral tuleb saelint lõdvendada, st enne sae sisselülitamist tuleb kontrollida saelehe pinge pinget.

• Keerake pingutuspolti (1) saelindi (26) pingutamiseks päripäeva. Saelindi öige pinge saab määrata kindlaks umbes mölema saelindirulli (2+9) vahel keskel küljelt sörmega vastu saelinti surudes. Seejuures peaks saama saelinti (26) vajutada ainult minimaalselt (u 1-2 mm).
• Piisavalt pingutatud saelindil on metalne köla, kui seda koputatakse.
• Lõdvendage saelint, kui see pole pikemat aega kasutuses, et see ei veniks ülemäära.

⚠ TÄHELEPANU! Liiga kõrge pinge korral võib saelint murduda. VIGASTUSOHT! Liiga madala pinge korral võib ringiajav saelindirull (9) läbi pöörelda, mille töttu jääb saelint seisma.

8.7. Saelindi seadistamine (joon. 1 + 1a)

⚠ TÄHELEPANU! Enne kui saab saelinti seadistada, tuleb saelint korrektselt pingutada.

• Avage küljekaas (13) vabastades kaanelukusti (12) kruvikeeraja (33) abil.
• Pöörake ülemist saelindirulli (2) aeglaselt pääripäeva. Saelint (26) peaks jooksma saelindirulli (2) keskel. Kui see pole nii, siis tuleb ülemise saelindirulli (2) kaldenurka korrigeerida.
• Kui saelint (26) jookseb rohkem saelindirulli (2) ta-gumise serva poole, siis tuleb seadepolti (17) vastupäeva keerata.
• Avage ülemise saelindirulli (16) kindlustuspolt.
• Pöörake alumist saelindirulli (9) aeglaselt käega, et saelindi (26) asetus üle kontrollida.
• Kui saelint (26) jookseb rohkem saelindirulli (2) eesmise serva poole, siis tuleb seadepolti (17) päripäeva keerata.
• Pärast ülemise saelindirulli (2) seadistamist tuleb kontrollida saelindi (26) positsiooni alumisel saelindirulli (9). Saelint (26) peaks ka siin asuma saelindirulli (9) keskel. Kui see pole nii, siis tuleb ülemise saelindirulli (2) kallet veelkord ümber seada.
• Kuni ülemise saelindirulli (2) ümberseadmine avaldab möju saelindi positsioonile alumisel saelindirullil (9), tuleb pöörata saelindirulli möned pöörded.
• Pingutage ülemise saelindirulli kindlustuspolt (16) kinni.
• Pärast seadistamist tuleb küljekaas (13) jälle sulgeda ja kaanelukustid (12) kruvikeeraja (33) abil kindlustada.

8.8. Saelindi juhiku seadistamine (joon. 7-10)

Nii tugilaagrid (46 + 52) kui ka juhttihvtid (47 + 56) tuleb iga kord pärast saelindi vahetust uuesti seadistada.

- Avage küljekaas (13) vabastades kaanelukusti (12) kruvikeeraja (33) abil.

8.8.1. Ülemine tugilaager (46) (joon. 7)

• Lõdvendage ülemise tugilaagri sisekuuskantpolti (45).
• Nihutage nii palju tugilaagrit (46), kuni see ei puuduta enam saelinti (26) (vahekaugus max 0,5 mm).
• Pingutage ülemise tugilaagri sisekuuskantpolt (45) taas kinni.

8.8.2. Alumise tugilaagri (52) seadistamine (joon. 9)

• Demonteerige saelaud analoogselt 8.1 vastupidises suunas.
  • Vabastage alumise tugilaagri sisekuuskantpolt (51).

• Nihutage nii palju alumist tugilaagrit (52), kuni see ei puuduta enam saelinti (26) (vahekaugus max 0,5 mm).

• Pingutage alumise tugilaagri sisekuuskantpolt (51) taas kinni.

8.8.3. Ülemiste juhttihvtide (47) seadistamine (joon. 7 + 8)

• Lõdvendage ülemise vastuvõtuhoidiku sisekuuskantpolte (50).
• Nihutage ülemiste juhttihvtide (47) ülemist vastuvõ-tuhoidikut (49), kuni juhttihvtide (47) esiserv asub u 1 mm saelindi hambapõhja taga.
• Pingutage ülemise vastuvõtuhoidiku sisekuuskant-poldid (50) taas kinni.

⚠ TÄHELEPANU! Saelint on kasutuskölbmatu, kui hambad puudutavad töötava saelindi korral juhttihvte.

• Lödvendage ülemiste juhttihvtide sisekuuskantpolte (48).
  • Lükake juhttihvte (47) saelindi suunas!

⚠ TÄHELEPANU! Juhttihvtide (47) ja saelindi (26) vahekaugus tohib olla max 0,5 mm.

(saelint ei tohi kinni kiiluda)

• Pingutage sisekuuskantpoldid (48) taas kinni.
• Pöörake ülemist saelindirulli (2) mõne pöörde võrra päripäeva.
• Kontrollige veelkord ülemiste juhttihvtide (47) sea-distust ja häälestage vajaduse korral üle.
  • Vajaduse korral seadke ülemist tugilaagrit (46) (8.8.1) peale.

8.8.4. Alumiste juhttihvtide (56) seadistamine (joon. 9+10)

• Demonteerige saelaud (7).
- Lõdvendage alumise vastuvõtuhoidiku polti (53) (si-sekuuskantvõti VM 5).
- Nihutage alumiste juhttihvtide (56) alumist vastuvõ-tuhoidikut (57), kuni alumiste juhttihvtide (56) esi-serv asub u 1 mm saelindi hambapõhja taga.
- Pingutage alumise vastuvõtuhoidiku polt (53) taas kinni.

⚠ TÄHELEPANU! Saelint on kasutuskölbmatu, kui hambad puudutavad töötava saelindi korral juhttihvte.

• Lödvendage alumiste juhttihvtide sisekuuskantpolte (55).
• Lükake mölemaid alumisi juhttihvte (56) nii palju saelindi suunas, kuni juhttihvtide (56) ja saelindi (26) vahekaugus on max 0,5 mm. (saelint ei tohi kinni kiiluda)
• Pingutage alumiste juhttihvtide sisekuuskantpoldid (55) taas kinni.

• Pöörake alumist saelindirulli (9) möne pöörde vörra päripäeva.

• Kontrollige veelkord alumiste juhttihvtide (56) sea-distust ja häälestage vajaduse korral üle.
  • Vajaduse korral seadke alumist tugilaagrit (52) (8.8.2) peale.

8.9. Ülemise saelindijuhiku (5) seadistamine (joon. 11)

• Lödvendage saelindi juhiku fiksaatorkäepidet (28).
• Langetage saelindi juhik (5) saelindi juhiku seadekäepidet (27) keerates lõigatavale materjalile võimalikult lähedale (vahekauqus u 2-3 mm).
• Pingutage fiksaatorkäepide (28) taas kinni.
• Seadistust tuleb iga kord enne lõikamisprotseduuri kontrollida või vastavalt uuesti seadistada.

8.10. Saelaua (7) häälestamine 90° peale (joon. 2+12+13)

• Seadke ülemine saelindijuhik (5) täiesti üles. (8.9)
• Lõdvendage fiksaatorkäepidet (22) ja tiibmutrit (21) (joon. 2).
• Pange nurgik saelindi (26) ja saelaua (7) vahel kohale. Nurqik ei sisaldu tarnekomplektis.
• Kallutage saelauda (7) pöörates nii palju, kuni nurk on saelaua (26) suhtes täpselt 90°. Kui saelaud toe-tub juba poldile (58) ja 90°nurka ei saa seadistada, siis vabastage mutter (59) ning lühendage polti (58) päripäeva keerates.
• Pingutage fiksaatorkäepide (22) ja tiibmutter (21) jälle kinni.
  • Lödvendage vajaduse korral mutrit (59).
• Seadke polti (58) nii palju, kuni see puudutab alaküliel saelauda.
• Pingutage mutter (59) taas kinni, et polt (58) fikseerida.

8.11. Millist saelinti kasutada

Lintsaega kaasapandud saelint on ette nähtud universaalseks kasutuseks. Saelindi valikul peaksite järgima järgmisi kriteeriume:

• Kitsa saelindiga saate lõigata väiksemaid raadiusi kui laiaqa.
• Laia saelinti kasutatakse, kui soovitakse teostada sirget lõiget. See on tähtis eelkõige puidu lõikamisel. Saelindil on kalduvus puidusüüle järgneda ja seega soovitud lõikejoonest kergesti kõrvale kalduda.
• Peenhammastusega saelindid löikavad siledamalt, kuid ka aeglasemalt kui jämehammastusega saelindid.

⚠ TÄHELEPANU! Ärge kasutage kunagi paindunud või pragulisi saelinte!

8.12. Tõukepulga hoidik (joon. 14)

Tõukepulga hoidik (60) on masina kandmikule eelmon- teeritud. Mittekasutuse korral tuleb tõukepulka (29) ala- ti tõukepulga hoidikus alal hoida.

8.13. Lauasüdamiku väljavahetamine (joon. 15)

Kulumise või kahjustumise korral tuleb lauasüdamik (6) ära vahetada, sest vastasel juhul valitseb körgendatud vigastusoht.

• Võtke kulunud lauasüdamik (6) ülespoole välja.
- Uue lauasüdamiku montaaž toimub vastupidises järjekorras.

8.14. Saelindi vahetamine (joon. 1a+1b+16)

• Seadistage saelindi juhik (5) saelaua (7) ja masinakandmiku (18) vahel u poolele kõrgusele.
  • Vabastage kaanelukustid (12) ja avage küljekaas (13).
• Eemaldage polt M6x35 (36) kahe alusseibi (37) ja mutriga (38) laua küljest. (joon. 3)
• Lõdvendage saelint (26) pingutuspolti (1) vastupäeva keerates.
• Võtke saelint (26) saelindirullidelt (2+9) ja saelaua (7) lõhikust välja.
• Pange uus saelint (26) jälle keskel mölema saelindi-rulli (2+9) peale. Saelindi (26) hambad peavad näitama saelaua suunas allapoole (joon 6).
  • Pingutage saelint (26) (vt 8.6).
  • Sulgege küljekaas (13) taas.
• Monteerige polt M6x35 (36) kahe alusseibi (37) ja mutriga (38) laua külge. (joon. 3)

8.15. Imuotsak (joon. 1a)

Lintsaag on varustatud laastude püüdmiseks imuotsakuga (24) ∅ 40mm.

Käitage seadet ainult sobiva imusüsteemiga. Kontrollige ja puhastage regulaarselt imukanaleid.

8.16. Ristilõikekaliiber (25) (optionsaalne) (joon. 23)

• Lükake ristilõikekaliiber (25) saelaua soonde (A).
• Lödvendage käepidepolti (E).
- Pöörake ristipiirajat (C), kuni on seadistatud soovitud nurgamõõt. Ristipiirajal asuv nool (F) näitab seadistatud nurka.
- Pingutage käepidepolt (E) jälle kinni.
- Piirdesiini (B) saab ristpiiraja (C) vastas nihutada. Vabastage selleks rihvelpolt (D) ja lükake piirdesiin (B) soovitud positsiooni. Pingutage rihvelpolt (D) jälle kinni.

⚠ TÄHELEPANU! Ärge lükake piirdesiini (B) saelehe suunas liiga kaugele.

⚠ TÄHELEPANU! Masinaga töötamise ajal peavad köik kaitsvad seadmed ja katted olema öieti paigaldatud. Ülemist ja alumist lindiratast kaitsevad fikseeritud kaitse ja liigendatud kate. Korpusekaane avamisel lülitatakse masin välja. Sisselülitamine on võimalik ainult suletud kaane korral.

9. Käsitsemine

⚠ TÄHELEPANU!

Monteerige toode enne käikuvõtmist tingimata terviklikult!

9.1. Sisse-väljalüliti (15) (joon. 17)

• Rohelist klahvi „l“ vajutades saab sae sisse lülitada.
• Sae uuesti väljalülitamiseks tuleb vajutada punast klahvi „0“.
• Lintsaag on varustatud alapingelülitiga. Voolukatkestuse korral tuleb lintsaag uuesti sisse lülitada.

9.2. Paralleelpiiraja (joon. 5+18)

• Pange paralleelpiiraja (14) saekettast paremal või vasakul asuvale juhtsiinile (43).
• Suruge pingutuslooka (42) allapoole, et paralleelpiiraja (14) fikseerida. Paralleelpiiraja pingutusjõudu saab seadistada tagumiselt rihvelmutrilt (41).
• Tuleb pöörata tähelepanu sellele, et paralleelpiiraja (14) jookseb alati saelindiga (26) paralleelselt.

9.3. Kaldlöiked (joon. 20)

Võimaldamaks teha saelindi (26) suhtes paralleelseid kaldlöikeid, on võimalik saelauda (7) 0° - 45° ettepoole kallutada.

• Lödvendage fiksaatorkäepidet (22) ja tiibmutrit (21).
• Kallutage saelauda (7) ettepoole, kuni kraadiskaalal (35) on seadistatud soovitud nurgamõõt.
• Pingutage fiksaatorkäepide (22) ja tiibmutter (21) jälle kinni.

△ TÄHELEPANU! Kallutatud saelaua (7) korral tuleb paigaldada paralleeelpiiraja (14) töösuunas saelindist (26) paremale. Sedasi välditakse töödetaili äralibisemist.

10. Tööjuhised

Järgmised soovitused on lintsaagide ohutu kasutuse näited.

Järgmisi ohutuid tööviise vaadeldakse panusena ohutusse, kuid neid ei saa iga kasutusviisi puhul mõõdukalt, täielikult või ulatuslikult kohaldada. Need ei saa kõiki võimalikke ohtlikke seisundeid käsitleda ja neid tuleb hoolikalt interpreteerida.

• Ühendage masinad suletud ruumides töötamise korral imusüsteemi külge.
• Kui masin on käigust võetud, nt pärast töö lõppu, siis laske saelint lõdvaks. Paigaldage järgmise kasutaja jaoks masinale vastav juhis saelindi pingutamise kohta.
• Hoidke mittekasutatavaid saelinte kokku pandult ja kindalt kuivas kohas alal. Kontrollige enne kasuta-mist vigade (hambad, praod) suhtes. Ärge kasutage vigaseid saelinte!
• Kandke saelintidega ümberkäimisel sobivaid kindaid.
• Enne töö algust peavad olema köik kaitse- ja ohutusseadised kindlalt masina külge monteeritud.
• Ärge puhastage saelinti või saelindi juhikut kunagi käes hoitava harjaga või kaabitsaga töötava saelindi korral. Vaiguga kattunud saelindid halvendavad tööohutust ja tuleb regulaarselt ära puhastada.
• Kandke isikliku kaitse huvides töötamisel kaitseprille ja kuulmekaitset. Kandke pikkade juuste korral juuksevörku. Kerige lahtised varrukad üle kühnarnuki tagasi.
• Seadke saelindi juhik töötamisel alati vöimalikult lähedal vastu töödetaili.
• Hoolitsege masina töö- ja ümbruspiirkonnas piisavate valgustingimuste eest.
• Kasutage sirgete lõigete jaoks alati paralleelpiirajat, et vältida töödetaili kaldumist või äralibisemist.
• Kasutage käsiettenihkega kitsaste töödetailide töötlemiseks tõukepulka.
• Seadke saelaud kaldlõigete jaoks vastavasse positsiooni ja juhtige töödetaili paralleelpiiraja vastas.
• Seadke saelaud kalasabakujuliste piide ja tappide või kiilude lõikamiseks nurgaskaalal vastavasse positsiooni.
• Lükake töödetaili kaarjate ja ebaregulaarsete lõigete korral mölema käega suletud sõrmedega ühtlaselt ettepoole. Hoidke kätega töödetaili ohutust piirkonnast kinni.
• Kasutage korduvate kaarjate, ebaregulaarsete löi- gete teostamiseks abišabloone.
• Kindlustage ümarpuidu lõikamisel töödetail pöördumise vastu.

⚠ TÄHELEPANU! Me soovitame pärast igakordset uuesti seadistamist proovilõige teha, et seadistatud mõõdud üle kontrollida.

• Köigil lõikamisprotseduuridel tuleb ülemine saelindi- juhik (5) võimalikult töödetaili lähedale seada (vt 8.9).
• Töödetaili tuleb juhtida alati mölema käega ja hoida saelaual (7) lapiti. Nii välditakse saelindi (26) kinnikiilumist.

• Ettenihe peaks toimuma alati ühtlase survega, mis on just piisav, et saelint lõikab probleemideta läbi materjali, kuid ei blokeeru.

• Kasutage paralleelpiiraja (14) alati köigil löikamisprotseduuridel, milleks seda kasutada saab.

• Parem on teostada lõige ühe töökäiguga kui mitmes lõigus, mis nõuavad võib-olla töödetaili tagasitõmbamist. Kui tagasitõmbamist ei saa sellest hoolimata vältida, siis tuleb lintsaag eelnevalt välja lülitada. Tõmmake töödetail tagasi alles pärast saelindi (26) seiskumist.
• Saagimisel tuleb juhtida töödetaili alati selle pikima küljega.

⚠ TÄHELEPANU! Kitsaste töödetailide töötlemisel tuleb kasutada tingimata tõukepulka. Tõukepulka (29) tuleb alati selleks ettenähtud tõukepulgahoidiku (60) küljes sae küljel käepäraselt alal hoida.

10.1 Pikilõigete teostamine (joon. 19)

Seejuures lõigatakse töödetail selle pikisuunas läbi.

• Seadistage paralleelpiiraja (14) saelindi (26) vasakul küljel (kui võimalik) soovitud laiusele.
  • Langetage saelindi juhik (5) töödetailile. (vt 8.9)
  • Lülitage saag sisse. (vt 9.1)
• Suruge töödetaili ühte kanti parema käega vastu paralleelpiirajat (14), mil lame külg toetub saelauale (7).
• Lükake töödetaili ühtlase ettenihkega mööda paralleelpiirajat (14) saelindi (26) sisse.
• Tähtis: Pikad töödetailid tuleb lõikamisprotseduuri lõpus allavajumise vastu kindlustada (nt veere-püstjalaga).

10.2 Kaldlöigete teostamine (joon. 20)

• Seadistage saelaud soovitud nurgale (vt 9.3).
• Viige lõige 10.1 all kirjeldatud viisil läbi.

Pöörake kaldlöigete puhul tähelepanu sellele, et kasutate paralleelpiiraja ainult saelindist paremal.

10.3 Vabakäelõiked (joon. 21)

• Lintsae tähtsaimaks tunnuseks on köverate ja raadiuste probleemideta lõikamine.
  • Langetage saelindi juhik (5) töödetailile. (vt 8.9)
  • Lülitage saag sisse.
• Suruge töödetaili tugevasti saelauale (7) ja lükake aeglaselt saelindi (26) sisse.
• Paljudel juhtudel on abiks köverad ja nurgad umbes 6 mm joonest eemal jämedalt välja lõigata.
• Kui peate saagima köveraid, mis on kasutatava saelindi jaoks liiga kitsad, siis tuleb saagida kövera esiküljeni abilõiked. Seejärel saab lõpliku raadiuse välja saagida.

10.4 Lõigete teostamine ristilõikekaliibriga (joon. 22 + 23)

• Seadistage ristilõikekaliiber (25) soovitud nurgale (vt 8.16).
• Viige lõige 10.1 all kirjeldatud viisil läbi.

11. Elektrühenduss

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad nendele eeskirjadele vastama.

Tähtsad juhisede

Mootor lülitub selle ülekoormamisel iseseisvalt välja. Pärast mahajahtumisaega (ajaliselt erinev) saab mootori jälle sisse lülitada.

Kahjustatud elektriühendusjuhe

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise töttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise töttu.
• Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
• Praod isolatsiooni vananemise töttu.

Selliselt kahjustatud elektriühendusjuhtmeid ei tohi kasutada ja on isolatsioonikahjustuste töttu eluohtlikud.

Kontrollige elektriühendusjuhtmed regulaarset kahjustuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe vörku ühendatud.

Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H05VV-F ühendusjuhtmeid.

Ühenduskaablile trükitud tüübitähis on eeskirjaga ko-hustuslik.

Vahelduvvoolumootor

• Vörgupinge peab olema 230 V\~.
- Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlöikega 1,5 ruutmillimeetrit.

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Küsimuste korra esitage palun järgmised andmed:

• mootori vooluliik
  • masina tüübisildi andmed
• mootori tüübisildi andmed

Ühendusliik Y

Kui osutub vajalikuks võrguühendusjuhe asendada, siis peab seda teostama tootja või tema esindaja, et vältida ohutusega seonduvaid ohte.

12. Puhastamine, hooldus ja ladustamine

⚠ TÄHELEPANU! Tömmake enne igasuguseid seadistamisi, korrashoiutöid ja parandamisi vörgupistik välja!

Puhastamine

Hoidke kaitseseadised, ōhupilud ja mootori korpus võimalikult tolmu- ning mustusevabad. Hõõruge sea-de puhta lapiga üle või puhuge madala rõhuga suru-õhuga puhtaks.

Me soovitame seadet vahetult pärast igakordset ka- sutamist puhastada.

Hooldus

Seadme sisemuses ei leidu edasisi hooldatavaid detaile.

Ladustamine

Ladustage seadet ja tarvikuid pimedas, kuivas, kül-mumiskindlas ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30°C vahel.

Säilitage elektritööriista originaalpakendis.

Katke elektritööriist kinni, et seda tolmu või niiskuse eest kaitsta.

Säilitage käsitsemiskorraldust tööriista juures.

Hooldusteave

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kuluosad*: Süsiharjad, saeleht, lauasüdamikud; kiilrihm * ei pruugi tingimata tarnekomplektiga kaasas olla!

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood.

13. Transport

Ümberpaigutamise või transportimise ajal peab masin paiknema oma raamil või raamiplaadil. Kunagi ei tohi paigast liigutada masinat, mis toetub ohutusseadmetel, seadistamiskangidel või saelaual. Transportimise ajal peab saelindi kaitse olema kõige madalamal tase-mel ja laua lähedal.

Kunagi ärge töstke laua peal!

Transportimise ajal ühendage masin vooluvõrgust lahti.

14. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta

Pakendusmaterjalid on taaskäideldavad. Palun utiliseerige pakendid keskkonnasõbralikult.

Juhised elektri- ja elektroonikaseadmete seadus (ElektroG) kohta

Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi ko-gumisse või utiliseerimisse!

- Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.

- Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.

- Löppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!

- Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprügi kaudu.

- Vanad elektri- ja elektroonikaseadmed saab järgmistes kohtades tasuta ära anda:

- Avalik-õiguslikud utiliseerimis- või kogumispunk-tid (nt kommunaalsed toormejaamad)

- Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda vabatahtlikult.

- Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta-suta ära anda või enda läheduses teise volitatud kogumispunkti suunata.

- Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditeenindusest.

- Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda lõppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.

- Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.

1. Rikete körvaldamine

Rike Võimalik põhjus Kõrvaldamine
Mootor ei talitle Mootor	, kaabel või pistik defektne,kaitsmed läbi põlenudKorpusekaas avatud (lõpplüliti)	Laske masin spetsialistil üle kontrollida. Ärgeremontige mootorit kunagi ise. Oht! Kontrolligekaitsmeid, vaj. vahetage välja.Sulgege täpselt korpusekaas
Mootor käivitub aeg-laselt ega saavutatöökiirust.	Pinge liiga madal, mähised kahjustatud, kondensaator läbi põlenud	Laske elektrivarustusettevõttel pinget kontrollida.Laske spetsialistil mootorit kontrollida. Laske kondensaator spetsialistil välja vahetada.
Mootor teeb liigapalju müra	Mähised kahjustatud, mootordefektne	Laske spetsialistil mootorit kontrollida.
Mootor ei saavutataït võimsust.	Võrguseadme vooluahelad üle koormatud (lambid, teised mootorid jms)	Ärge kasutage samas vooluahelas teisi seadmeid või mootoreid.
Mootor kuumenebkergesti üle.	Mootori ülekoormamine, mootoriebapiisav jahutus	Vältige lõikamisel mootori ülekuumenemist,eemaldage mootorilt tolm, et oleks tagatud mootorioptimaalne jahutus.
Saelõige on krobeline või laineline	Saeketas nüri, hambakuju ei sobimaterjali paksusele	Teritage saeketas üle või vastavalt kasutage sobivat saeketast.
Töödetail rebenebvõi killuneb	Lõikesurve liiga suur või saeketasrakenduse jaoks ebasobiv	Kasutage sobivat saeketast.
Saelint jooksebkõrvale	Juhik halvasti seadistatudVale saelint	Seadistage saelindi juhikut vlt käsitsuskorralduseleValige saelint vlt käsitsuskorraldusele
Töötamisel puidulpõlemislekid	Saelint nüriVale saelint	Vahetage saelint väljaValige saelint vlt käsitsuskorraldusele
Saelint kiilub töötamisel kinni	Saelint nüriSaelint vaiguneJuhik halvasti seadistatud	Vahetage saelint väljaPuhastage saelintSeadistage saelindi juhikut vlt käsitsuskorraldusele

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik õigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks materjali- või tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
