Produkttype	Båndsag
Merke	Scheppach
Modell	HBS30
Forsyningsspenning	230-240 V~50 Hz
Effekt	250 W (S1), 350 W (S2 30 min)
Skjærehastighet	900 m/min
Motorturtall	1400 min⁻¹
Passhøyde	0-80 mm
Passbredde	200 mm
Borddimensjoner	300 x 300 mm
Bordforlengelse (maks)	535 x 300 mm
Bordhelling	0° til 45°
Bladlengde	1400 mm
Bladbredde	6-12 mm
Vekt	19 kg
Lydeffektnivå	90,4 dB (usikkerhet 3 dB)
Lydtrykknivå	77,4 dB (usikkerhet 3 dB)
Sikkerhet	Sikkerhetsbryter, bladbeskyttelse, låste deksler
Slitedeler	Sagblad, kullbørster, kilerem
Støvuttak	Diameter 40 mm

Ofte stilte spørsmål - HBS30 SCHEPPACH

Hvordan stramme sagbladet?

Drei strammeskruen (1) med klokken. Riktig spenning er oppnådd når bladet kan bøyes svakt (1-2 mm) sideveis midt mellom hjulene. En metallisk lyd ved banking indikerer tilstrekkelig spenning. Slakk av bladet ved lengre stillstand.

Hvordan justere øvre bladføring?

Løsne låsehåndtaket (28), senk føringen (5) med justeringshåndtaket (27) til 2-3 mm over arbeidsstykket, og stram til. Denne innstillingen må kontrolleres før hvert kutt.

Hvordan skifte sagblad?

Koble fra maskinen. Plasser bladføringen i midten. Åpne dekslene. Slakk av bladet via strammeskruen. Fjern bladet fra hjulene og ta det ut gjennom bordspalten. Monter nytt blad med tennene vendt mot bordet, stram det, lukk dekslene og skru til bordbolten.

Hva er de viktigste sikkerhetsinstruksene?

Bruk vernebriller, hørselvern og støvmaske. Ikke bruk løse klær. Hold hendene unna bladet. Bruk skyvestokk for smale emner. Fjern aldri avfall når bladet går. Sørg for at dekslene er lukket før start.

Hvordan utføre et skråkutt?

Løsne låsehåndtaket (22) og vingemutterne (21). Tilt bordet (7) til ønsket vinkel (0°-45°) ved hjelp av gradskiven (35). Lås igjen. Plasser parallellanslaget til høyre for bladet for å unngå at arbeidsstykket glir.

Hvilket regelmessig vedlikehold er nødvendig?

Rengjør maskinen regelmessig, spesielt kjøleribbene, etter hver bruk. Kontroller bladet og gummibåndet. Sjekk kabler for skader. Oppbevares på et tørt, frostfritt sted.

Hva gjør jeg hvis sagen ikke starter?

Kontroller at dekslene er ordentlig lukket (endebryter aktivert). Sjekk sikringene. Hvis motoren, kabelen eller støpselet er defekt, få det kontrollert av en fagperson. Reparer aldri motoren selv.

Hvordan bruke parallellanslag?

Plasser parallellanslaget (14) på skinnen (43) til høyre eller venstre for bladet. Still inn til ønsket mål ved hjelp av markeringspunktet Forstørrelsesglass (44), og lås med låsehendelen (42). Sørg for at det er parallelt med bladet.

Hvilke sagblad skal brukes?

Bruk blad med bredde 6-12 mm og lengde 1400 mm. Smale blad egner seg for kurver, brede for rette kutt. Fintannede blad gir rent men langsommere kutt. Bruk aldri skadde blad.

Hvordan suge opp sagflis?

Maskinen er utstyrt med et støvuttak (24) med diameter 40 mm. Koble den til en egnet støvsuger (minimum lufthastighet 20 m/s). Kontroller og rengjør støvsugerledningene regelmessig.

BRUKSANVISNING HBS30 SCHEPPACH

Indholdsfortegnelse: Side:

• Overhold omdrejningsretningen for motor og savbånd.

• Motorens strømtype
  • Dataene på maskinens typeskilt
  • Dataene på motorens typeskilt

Tilslutningstype Y

12. Rengøring, vedligeholdelse og opbevaring

- Du kan indhente yderligere tilbagetagningsbetingelser hos producenter og distributører hos disses respektive kundeservice.

	Advarse! Ved ignorering er det livsfare, fare for personskader eller skade av verktøyet!
	Før igangsetting må bruksanvisningen og sikkerhetsinstruksjonene leses og følges!
	Bruk vernebrille.
	Bruk hørselsvern.
	Bruk åndedrettsvern ved støvutvikling!
	Obs! Fare for personskade! Ikke grip inn i et løpende sagblad!
	Bruk vernehansker.
	Obs! Før montering, rengjøring, ombygging, service, lagring og transport må apparatet slås av og kobles fra strømforsyningen.
[DT30]	Sagbåndretning
	Produktet tilsvarer de aktuelle europeiske direktivene.
	Produktet er i samsvar med gjeldende serbiske retningslinjer.

Innholdsfortegnelse: Side:

1. Innledning 298
2. Apparatbeskrivelse (fig. 1-1b)....298
3. Leveringsomfang 299
4. Tiltenkt bruk 299
5. Sikkerhetsinstruksjoner 300
6. Tekniske data....302
7. Før igangsetting....303
8. Montering....303
9. Betjening 306
10. Arbeidsinstrukser 306
11. Elektrisk tilkobling 307
12. Rengjøring, vedlikehold og lagring....308
13. Transport.... 308
14. Kassering og gjenvinning 308
15. Feilhjelp....309
16. Samsvarserklæring....395

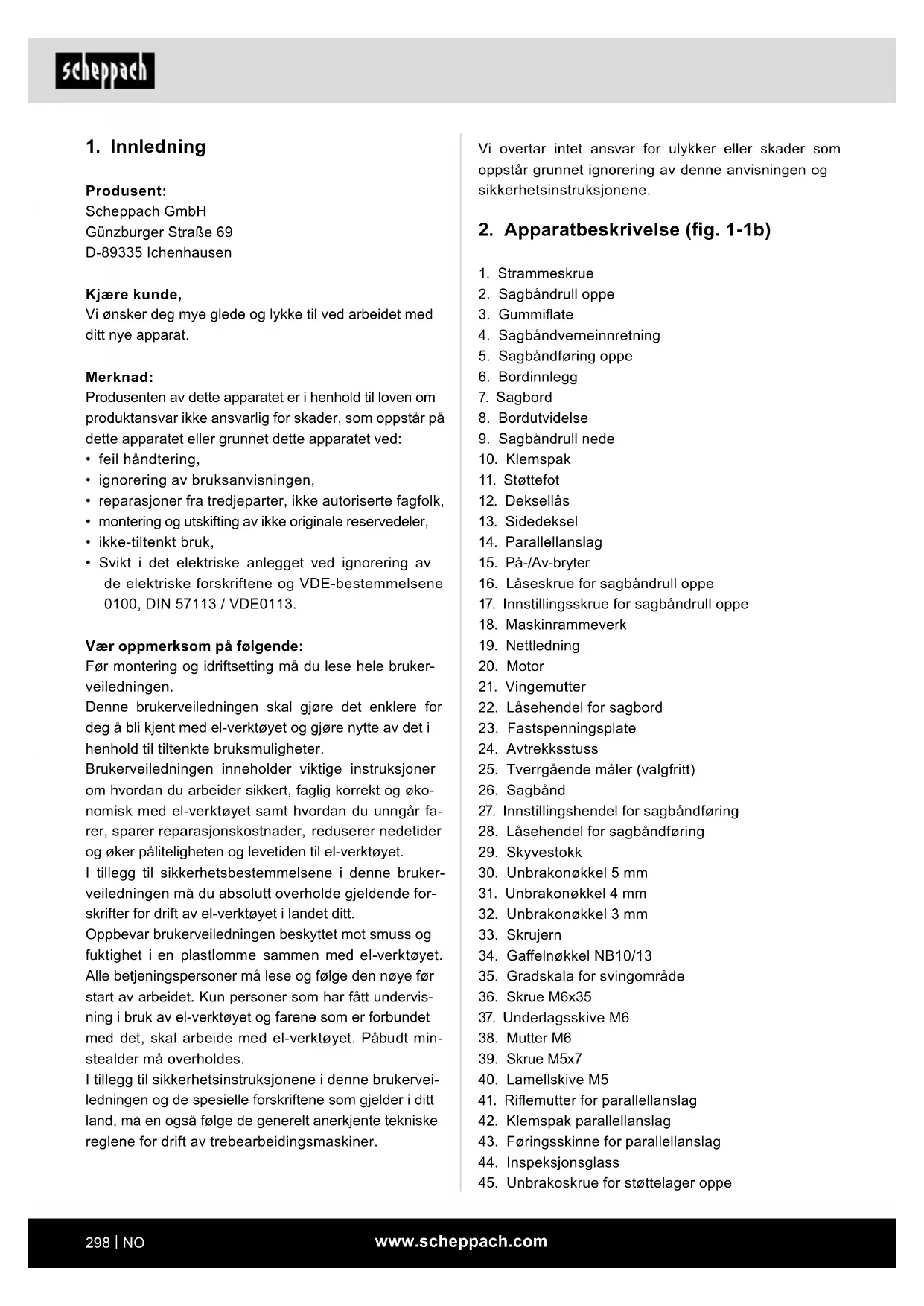

1. Innledning

Produsent:

Scheppach GmbH

Vi ønsker deg mye glede og lykke til ved arbeidet med ditt nye apparat.

Merknad:

Produsenten av dette apparatet er i henhold til loven om produktansvar ikke ansvarlig for skader, som oppstår på dette apparatet eller grunnet dette apparatet ved:

• feil håndtering,
• ignorering av bruksanvisningen,
• reparasjoner fra tredjeparter, ikke autoriserte fagfolk,
• montering og utskifting av ikke originale reservedeler,
• ikke-tiltenkt bruk,
• Svikt i det elektriske anlegget ved ignorering av de elektriske forskriftene og VDE-bestemmelsene 0100, DIN 57113 / VDE0113.

Vær oppmerksom på følgende:

Før montering og idriftsetting må du lese hele bruker-veiledningen.

Denne brukerveiledningen skal gjøre det enklere for deg å bli kjent med el-verktøyet og gjøre nytte av det i henhold til tiltenkte bruksmuligheter.

Brukerveiledningen inneholder viktige instruksjoner om hvordan du arbeider sikkert, faglig korrekt og økonomisk med el-verktøyet samt hvordan du unngår farer, sparer reparasjonskostnader, reduserer nedetider og øker påliteligheten og levetiden til el-verktøyet.

I tillegg til sikkerhetsbestemmelsene i denne bruker-veiledningen må du absolutt overholde gjeldende forskrifter for drift av el-verktøyet i landet ditt.

Oppbevar brukerveiledningen beskyttet mot smuss og fuktighet i en plastlomme sammen med el-verktøyet. Alle betjeningspersoner må lese og følge den nøye før start av arbeidet. Kun personer som har fått undervisning i bruk av el-verktøyet og farene som er forbundet med det, skal arbeide med el-verktøyet. Påbudt minstealder må overholdes.

I tillegg til sikkerhetsinstruksjonene i denne brukerveledningen og de spesielle forskriftene som gjelder i ditt land, må en også følge de generelt anerkjente tekniske reglene for drift av trebearbeidingsmaskiner.

Vi overtar intet ansvar for ulykker eller skader som oppstår grunnet ignorering av denne anvisningen og sikkerhetsinstruksjonene.

2. Apparatbeskrivelse (fig. 1-1b)

1. Strammeskrue
2. Sagbändrull oppe
3. Gummiflate
4. Sagbåndverneinnretning
5. Sagbåndføring oppe
6. Bordinnlegg
7. Sagbord
8. Bordutvidelse
9. Sagbändrull nede
10. Klemspak
11. Støttefot
12. Deksellås
13. Sidedeksel
14. Parallellanslag
15. På-/Av-bryter
16. Låseskrue for sagbändrull oppe
17. Innstillingsskrue for sagbändrull oppe
18. Maskinrammeverk
19. Nettledning
20. Motor
21. Vingemutter
22. Låsehendel for sagbord
23. Fastspenningsplate
24. Avtrekksstuss
25. Tverrgående måler (valgfritt)
26. Sagbänd
27. Innstillingshendel for sagbåndføring
28. Låsehendel for sagbändføring
29. Skyvestokk
30. Unbrakonøkkel 5 mm
31. Unbrakonøkkel 4 mm
32. Unbrakonøkkel 3 mm
33. Skrujern
34. Gaffelnøkkel NB10/13
35. Gradskala for svingområde
36. Skrue M6x35
37. Underlagsskive M6
38. Mutter M6
39. Skrue M5x7
40. Lamellskive M5
41. Riflemutter for parallellanslag
42. Klemspak parallellanslag
43. Føringsskinne for parallellanslag
44. Inspeksjonsglass

45. Unbrakoskrue for støttelager oppe

46. Støttelager oppe

47. Styrepinne, oppe
48. Unbrakoskrue for styrepinner oppe
49. Holder (oppe)
50. Unbrakoskrue holder oppe (2x)
51. Unbrakoskrue støttelager nede
52. Støttelager nede
53. Skrue holder nede
54. Sagbändbeskyttelse
55. Unbrakoskrue for styrepinner nede
56. Styrepinne, nede
57. Holder (nede)
58. Skrue (sagbordjustering)
59. Mutter (sagbordjustering)
60. Skyvestokkholder

3. Leveringsomfang

• Åpne emballasjen og ta apparatet forsiktig ut av esken.
• Fjern emballasjematerialet samt emballasje- og transportsikringene (hvis der er noen).
• Sjekk at leveringsomfanget er fullstendig.
• Sjekk apparatet og tilbehørsdeler for transportskader.
• Hvis det er mulig, bør du bevare emballasjen til garantiperioden er over.

⚠ OBS! Apparatet og emballasjemateriale er ikke et leketøy! Barn skal ikke leke med plastposer, folier og smådeler! Det er fare for svelging og kvelning!

1x båndsag
1x sagbord (7)
1x bordutvidelse (8) med føringsskinne (43)
1x parallellanslag (14)
1x skyvestokk (29)
1x gaffelnøkkel NB 10/13 (34)
3x unbrakonøkkel 3mm (32)/4mm(31)/5mm (30)
1x skrue M6x35 (36)
1x underlagsskive M6 (37)
1x mutter M6 (38)
2x skrue M5x7 (39)
2x lamellskive M5 (40)
1x original brukerveiledning

Valgfritt:

1x tverrgående måler (25)
1x sagbånd (6 tenner/tomme)
1x sagbånd (10 tenner/tomme)
1x sagbånd (15 tenner/tomme)

4. Tiltenktbruk

Båndsagen brukes til kutting på langs og på tvers av trevirke eller trelignende arbeidsemner. Runde materialer må kun kuttes med egnede holdeanordninger.

Maskinen skal bare benyttes til de formålene den er ment for. Enhver annen bruk som går utover dette er ikke forskriftsmessig. Brukeren/operatøren, og ikke produsenten, er ansvarlig for materielle skader eller personskader av enhver art som forårsakes av dette.

Bruk kun sagblad som er egnet for maskinen. Det å følge sikkerhetsinstruksjonene, montasjeanvisningen og brukerveiledningen er også en del av forskriftsmessig bruk.

Personer som betjener og vedlikeholder maskinen, må kjenne godt til den og være orientert om mulige farer. Ut over dette skal gjeldende forskrifter for ulykkesforebygging overholdes nøyaktig. ∅vrige generelle regler på arbeidsmedisinske og sikkerhetstekniske områder skal følges.

Foretas det endringer på maskinen, påtar ikke produsenten seg noe ansvar for skader som kan oppstå som fölge av dette.

Tross forskriftsmessig bruk kan ikke bestemte restfarer utelukkes helt. Følgende punkter kan oppstå, avhengig av maskinens konstruksjon og oppbygning:

• Hørselsskader fordi man ikke har brukt nødvendig hørselsvern.
• Helseskadelige utslipp av trestøv ved bruk i lukkede rom.
• Fare for ulykker ved kontakt med hendene i ikke tildekket skjæreområde til verktøyet.
• Fare for personskader ved skifte av verktøy (fare for kuttskader).
• Fare fra arbeidsemner eller deler fra arbeidsemner som slynges ut.
• Klemskader på fingrene.
• Fare i forbindelse med tilbakeslag.
• Vipping av arbeidsstykket på grunn av ikke tilstrekkelig anleggsflate til arbeidsstykket.
• Berøring av kutteverktøyet.
• Utkasting av kviststykker og deler av arbeidsstykker.

Vennligst merk at våre apparater forskriftsmessig sett ikke ble konstruert for bruk innen handel, håndverk og industri. Vi påtar oss intet garantiansvar dersom apparatet benyttes innen handel, håndverk eller industri, eller ved likestilte aktiviteter.

5. Sikkerhetsinstruksjoner

Generelle sikkerhetsinstruksjoner for el-verktøy

△ ADVARSEL: Les alle sikkerhetsinstruksjoner, anvisninger, illustrasjoner og tekniske data, som er vedlagt el-verktøyet.

Unnlatelse av å overholde de påfølgende anvisningene kan føre til elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar alle sikkerhetsinstruksjoner og anvisninger for framtiden.

Begrepet "El-verktøy" som brukes i sikkerhetsin-struksjonene gjelder for strømdrevne el-verktøy (med strømledning) eller batteridrevne el-verktøy (uten strømledning).

1) Sikkerhet på arbeidsplassen

a) Hold arbeidsområdet rent og godt belyst. Uorden eller ubelyste arbeidsområder kan føre til ulykker.

b) Ikke arbeid med el-verktøyet i eksplosjonsfarlig omgivelse, der det befinner seg brennbare væsker, gass eller støv. El-verktøy lager gnister, som kan antenne støvet eller dampen.

c) Hold barn og andre personer unna når du bruker el-verktøyet. Hvis du blir distrahert, kan du miste kontrollen over el-verktøyet.

2) Elektrisk sikkerhet

a) Tilkoblingspluggen til el-verktøyet må passe inn i stikkontakten. Støpselet må på ingen måter endres. Ikke bruk adapterplugger sammen med jordet el-verktøy. Uendrede støpsler og passende stikkontakter reduserer risikoen for elektrisk støt.

b) Unngå kroppskontakt med jordete overflater til f.eks. rør, radiatorer, ovner og kjøleskap. Det består en økt risiko for elektrisk støt, när din kropp er jordet.

c) Hold el-verktøy unna regn og fuktighet. Hvis det kommer inn vann i et el-verktøy øker dette faren for elektrisk støt.

d) Ikke misbruk tilkoblingsledningen til å bære el-verktøyet, til å henge opp eller å trekke ut støpselet fra stikkontakten. Hold tilkoblingsledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenviklede tilkoblingsledninger øker risikoen for elektrisk støt.

e) Når du arbeider med et el-verktøy utendørs, må du kun bruke skjøteledninger, som også er egnet for utendørs bruk. Bruken av en skjøteledning som er egnet for utendørs bruk reduserer risikoen for elektrisk støt.

f) Hvis det ikke er mulig å unngå drift av el-verk- tøyet i fuktig omgivelse, må du bruke en feil- strømbryter. Bruk av en feilstrømbryter reduserer faren for elektrisk støt.

3) Sikkerhet til personer

a) Vær oppmerksom, pass på hva du holder på med, og gå fornuftig frem ved arbeid med et el-verktøy. Ikke bruk el-verktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Ett øyeblikks uaktsomhet ved bruk av el-verktøyet kan føre til alvorlige personskader.

b) Bruk personlig verneutstyr og alltid vernebriller. Bruk av personlig verneutstyr, som støvmaske, sklisikre vernesko, sikkerhetshjelm eller hørselsvern, alt etter type og bruk av el-verktøyet, reduserer faren for personskader.

c) Unngå utilsiktet idriftsettelse. Forsikre deg om at el-verktøyet er slått av, før du kobler det til på strømforsyningen og/eller batteriet, samt løfter eller bærer det. Hvis du har fingeren på bryteren mens du bærer el-verktøyet eller kobler el-verktøyet til strømforsyningen mens det er slått på, kan dette føre til ulykker.

d) Fjern innstillingsverktøy eller skrunøkler, før du slår på elektroverktøyet. Et verktøy eller en nøkkel, som befinner seg i en dreiende del av el-verktøyet, kan føre til personskader.

e) Unngå en unormal kroppsholdning. Sørg for sikkert fotfeste og hold alltid likevekten. Slik kan du i uventede situasjoner bedre kontrollere el-verktøyet.

f) Bruk egnede klær. Du skal ikke benytte vide klær eller smykker. Sørg for at hår og klær holdes unna bevegelige deler. Løstsittende klær, smykker eller langt hår kan hektes fast i bevegelige deler.

g) Hvis det er mulig å montere støvavtrekks- og -oppsamlingsinnretninger, må de tilkobles og brukes på riktig måte. Bruk av et støvavtrekk kan redusere støvrelaterte farer.

h) Men du må ikke føle deg for sikker, og ikke heve deg selv over sikkerhetsreglene for el-verktøy, selv om du etter hyppig bruk er kjent med el-verktøyet. Uaktsom handling kan i løpet av et brøkdels sekund føre til alvorlige personskader.

4) Bruk og behandling av el-verktøyet

a) Du skal ikke overbelaste el-verktøyet. Bruk et el-verktøy som er egnet for arbeidet som skal utføres. Med passende el-verktøy arbeider du bedre og sikrere i det angitte effektområdet.

b) Ikke bruk el-verktøy, som har defekt bryter. El-verktøy, som ikke lenger kan slås på eller av, er farlig og må repareres.

c) Trekk støpselet ut av stikkontakten og/eller fjern det avtakbare batteriet, før du foretar innstillinger på apparatet, skifter deler til bruksverktøyet som brukes eller legger bort el-verktøyet. Denne forholdsregelen hindrer utilsiktet start av el-verktøyet.

d) El-verktøy som ikke er i bruk, må oppbevares utenfor rekkevidden til barn. Ikke la personer bruke el-verktøyet, som ikke er kjent med det eller ikke har lest disse anvisningene. El-verktøy er farlige, når de brukes av uerfarne personer.

e) El-verktøy og bruksverktøy som brukes krever nøye pleie. Kontroller om bevegelige deler fungerer feilfritt og ikke klemmer, om deler er brukket eller ødelagt, slik at funksjonen til el-verktøyet er redusert. Sørg for at skadde deler repareres før el-verktøyet brukes. Mange ulykker skyldes dårlig vedlikeholdt el-verktøy.

f) Skjæreverktøy skal holdes skarpe og rene. Korrekt pleide skjæreverktøy med skarpe skjarekanter er mindre utsatt for fastsetting og lettere å føre.

g) El-verktøy, tilbehør, bruksverktøy osv. skal brukes tilsvarende disse anvisningene. Derved må du ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av el-verktøy til andre formål enn det som regnes som tiltenkt bruk kan føre til farlige situasjoner.

h) Sørg for at håndtak og håndtaksflater holdes tørre, rene og fri for olje og fett. Glatte håndtak og håndtaksflater tillater ikke sikker betjening og styring av el-verktøyet i uforutsigbare situasjoner.

5) Service

a) El-verktøyet skal kun repareres av kvalifisert fagpersonell og kun med original-reservedeler. Dermed sikres det at sikkerheten til el-verktøyet opprettholdes.

Ytterligere sikkerhetsinstruksjoner

- Bruk ved alle vedlikeholdsarbeider på sagbåndet vernehansker!

- Ved skjæring av rundt treverk eller treverk med ujevn form må det brukes en innretning som sikrer arbeidsstykket mot vridning

- Ved skjæring av planker på høykant må det brukes en innretning, som sikrer arbeidsstykket mot tilbakeslag.

- For å overholde støvutslippsverdiene ved bearbeidelse av treverk og sikker drift, skal det tilkobles et støvoppsugingsanlegg med en lufthastighet på minst 20m/s.

- Gi sikkerhetsinstruksjonene videre til alle personer som arbeider på maskinen.

- Du skal ikke benytte sagen til å kappe ved.

- Maskinen er utstyrt med en sikkerhetsbryter mot gjeninnkobling etter spenningsutfall.

- Før igangsetting må du kontrollere, om spenningen på typeskiltet til apparatet stemmer overens med nettspenningen.

- Bruk kun kabeltrommel i utrullet tilstand.

- Vær oppmerksom på dreieretningen til motor- og sagbåndet.

- Sikkerhetsinnretninger på maskinen skal ikke demonteres eller settes ut av drift.

- Skjær ikke noen arbeidsstykker som er for små til at man kan holde dem sikkert i hånden.

- Gjeldende ulykkesforebyggende forskrifter og andre, generelt anerkjente sikkerhetstekniske regler må følges.

• Følg merknadsheftet fra bransjeorganisasjonen (VBG 7)

- Still de justerbare verneinnretningene slik at de ligger nærmest mulig til arbeidsstykket.

⚠ OBS! Sikre at lange arbeidsstykker ikke tipper på slutten av skjæring. (f.eks. avrullingsstativ osv.)

- Under transport av sagen må sagbåndverneinnretningen (4) være i den nedre posisjonen.

- Beskyttelsesdeksler skal ikke brukes til transport av maskinen eller ikke-forskriftsmessig drift av maskinen.

- Deformerte eller skadde sagbånd må ikke brukes.

- Skift ut nedslitte bordinnlegg.

- Ta aldri maskinen i drift, när døren som beskytter sagbåndet eller den skillende verneinnretningen er åpen.

- Pass på, at valg av sagbånd og hastigheten er egnet for materialet som skal skjæres.

• Ikke begynn med rengjøringen av sagbåndet, før det har kommet til fullstendig stillstand.
• Ved rett saging av små arbeidsemner mot parallellanslaget skal det brukes en skyvestokk.
• Bruk hansker ved håndtering av sagbladet og råmaterialer!
• Under transporten skal sagbånd-verneinnretningen befinne seg i den nederste posisjonen og nære sag-bordet.
• Ved gjærkutt med vippet sagbord skal parallellanslaget plasseres på den nedre delen av sagbordet.
• Skillende verneinnretninger skal aldri brukes til løfting eller transport.
• Pass på, å bruke sagbånd- verneinnretninger og innstille dem riktig.
  • Overhold en sikkerhetsavstand med hendene til saqbåndet. Bruk skyvestokken for smale snitt.
• Oppbevar skyvestokken i holderen som er tiltenkt denne på maskinen slik at du får tak i den fra din normale arbeidsposisjon og alltid har den innen rekkevidde.
• I den normale arbeidsposisjonen befinner operatøren seg foran maskinen.

⚠ ADVARSEL! Under drift danner dette el-verktøyet et elektromagnetisk felt. Dette feltet kan under visse omstendigheter skade aktive eller passive medisinske implantater. For å redusere faren for alvorlige eller dødelige farer anbefaler vi at personer med medisinske implantater forhører seg med legen sin eller produsenten av implantatet før elektroverktøyet betjenes.

Resterende risikoer

El-verktøyet er konstruert og bygget i henhold til nyeste tekniske standarder og anerkjente sikkerhetstekniske regler. Likevel kan det oppstå enkelte restfarer ved arbeidet.

• Fare for personskader for fingrene og hendene grunnet sagbåndet som er i gang ved feil føring av arbeidsstykket. Fare for personskader grunnet arbeidsstykket som slenges vekk ved feil holder eller føring, som det å arbeide uten anslag.
• Helsefare på grunn av trestøv eller trespon. Bruk personlig verneutstyr som øyebeskyttelse. Bruk avtrekksanlegg!
• Personskader på grunn av et defekt sagbånd. Kontroller regelmessig at sagbåndet ikke har skader.
• Fare for personskader for fingrene og hendene ved skifte av sagbånd. Bruk egnede arbeidshansker.

• Fare for personskader ved innkobling av maskinen grunnet sagbåndet som starter.

• Fare på grunn av strøm, ved bruk av ikke forskriftsmessige elektriske tilkoblingsledninger.

• Helsefare grunnet sagbånd som er i drift ved langt hår og løse klær. Bruk personlig verneutstyr som härnett og tettsittende arbeidsklær.
• Dessuten kan det, på tross av alle forholdsregler som treffes, finnes muligheter for ikke-åpenbare restfarer.
• Restrisikoer kan minimeres dersom de «Generelle sikkerhetsinstruksjonene» og «Tiltenkt bruk», samt brukerveiledningen sett under ett blir fulgt.

6. Tekniske data

Vekselstrømmotor	230 - 240 V ~ 50 Hz
Ytelse	S1* 250W, S2** 30 min 350W
Tomgangsturtall 1400 min	-1
Sagbåndlengde 1400 mm
Sagbåndbredde 6-12 mm
Sagbåndhastighet 900 m/min
Snitthøyde 0 - 80 mm
Framspring 200 mm
Sagbordstørrelse 300 x 300 mm
Bordstørrelse m. utvidelse min.	380x300mm
Bordstørrelse m. bordutvidelse maks.	535x300mm
Bord kan vippes	0° til 45°
Arbeidsemne størrelse maks.	400 x 400 x 80 mm
Vekt	19 kg

Med forbehold om tekniske endringer!

* Driftsmodus S1, kontinuerlig drift.
** Driftsmodus S2, korttidsdrift under konstant belastning; varigheten til den nominelle driften
Arbeidsstykket må minst ha en høyde på 3 mm og en bredde på 10 mm.
Støy- og vibrasjonsverdier ble utledet i samsvar med EN 62841.

Støynivå L_pA	77,4 dB
Usikkerhet K_pA	3 dB
Lydeffektnivå L_WA	90,4 dB
Usikkerhet K_pA	3 dB

Bruk hørselsvern.

Innvirkningen av støy kan føre til hørselstap. Totale vibrasjonsverdier (vektorsum av tre retninger) beregnet tilsvarende EN 62841.

7. Før igangsetting

• Sagbordet må være riktig montert
• Før idriftsettelse må alle deksler og sikkerhetsinnretninger være forskriftsmessig montert.
• Sagbladet må kunne gå fritt.
• På trevirke som allerede har blitt behandlet, må du være oppmerksom på fremmedlegemer, som f.eks. spiker eller skruer osv.
• Før du slår maskinen på/av, må du sørge for at sagbladet er riktig montert og at bevegelige deler går lett.
• Før tilkobling av maskinen må du selv overbevise deg om at dataene på typeskiltet stemmer overens med dataene til strømnettet.

8. Montering

⚠ OBS! Før alle vedlikeholds-, ombyggings- og monteringsarbeider på båndsagen må strømpluggen trekkes ut.

Monteringsverktøy

1 gaffelnøkkel NB 10/13
1 unbrakonøkkel NB 3
1 unbrakonøkkel NB 4
1 unbrakonøkkel NB 5
1 skrujern

Av forpakningstekniske årsaker er sagbordet og bordutvidelsen ikke montert.

8.1 Montere sagbordet (fig. 2-3)

• Fjern vingemutteren (21), låsehendelen (22), de to skivene og klemplaten (23). (fig. 2)
• Før sagbordet (7) over sagbladet (26). Fest den til de to skruene på maskinrammen (18) ved hjelp av platen (23), de to skivene, vingemutteren (21) og låsehendelen (22). (fig. 3)
• Monter skruen M6x35 (36) med to skiver (37) og mutteren (38) på bordet. (fig. 3)

8.2 Montering av bordutvidelsen

(fig. 4 + 4.1 + 4.2 + 4.3 + 4.4)

• Fjern de to skruene (39) og lamellskivene (40) fra bordutvidelsen (8). (fig. 4)
• Skyv bordutvidelsen (8) på bordet som er montert på maskinen (7). Derved må du passe på at strammespaken (10) er åpnet (fig. 4.1+4.2).
• Skyv bordutvidelsen helt inntil bordet (fig. 4.3) for å feste de to skruene (39) på begge sidene. (Fig. 4.4) Pass på å montere skruene (39) på begge sidene. De to skruene brukes til å begrense forlengelsen av bordutvidelsen.

8.3 Montere parallellanslag (fig. 5)

• Monter parallellanslaget (14) ved å legge dem på bak og låse klemspaken (42) i nedre posisjon.
• Ved demontering må du trekke klemspaken (42) oppover og fjerne parallellanslaget (14).
• Klemmekraften til parallellanslaget kan stilles inn på den bakre riflemutteren (41).

8.4 Innstilling av skjærebredden (fig. 5 + 5.1)

• Ved skjæring av tredeler på langs må du bruke parallellanslage (14).
• Sett parallellanslaget (14) på føringsskinnen (43) til høyre eller venstre for sagbladet.
• På føringsskinnen for parallellanslag (43) finnes 2 skalaer, som viser avstanden mellom anslagsskinne og sagblad.
• Still inn parallellanslaget (14) på ønsket mål på inspeksjonsglasset (44) og lås det med klemspaken (42) for parallellanslaget. (fig. 5)

8.5 Bruk av bordutvidelsen (fig. 6-6.2)

• Ved spesielt brede arbeidsstykker må du alltid bruke bordutvidelsen (8).
• Løsne klemspaken (10) og trekk bordutvidelsen så langt ut at arbeidsstykket som skal sages kan hvile på den, uten å velte. (fig. 6,2)

8.6 Stramme sagbåndet (fig. 1)

- For å stramme sagbåndet (26) må du dreie strammeskruen (1) med urviseren. Riktig stramming av sagbåndet kan kontrolleres ved å trykk med fingeren mot siden av sagbåndet, omtrent på midten mellom de to sagbåndrullene (2+9). Herved skal det kun være mulig å trykke sagbåndet (26) minimalt (ca. 1-2 mm).

• Et sagbånd med tilstrekkelig som er tilstrekkelig spent har en metallisk lyd, när det trykkes.
• Sagbåndet skal avlastes, hvis det ikke er i bruk i en lengre periode, slik at det ikke tøyes for mye.

⚠ OBS! Ved for høy spenning kan sagbåndet brekke.

FARE FOR PERSONSKADE! Ved for lav spenning kan den drevne sagbåndrullen (9) spinne, som fører til at sagbåndet blir stående.

8.7 Stille inn sagbåndet (fig. 1 + 1a)

⚠ OBS! Før det er mulig å gjennomføre innstillingen av sagbåndet, må sagbåndet strammes korrekt.

• Åpne sidedekselet (13) ved å løsne deksellåsen (12) ved hjelp av skrujernet (33).
• Drei den øvre sagbåndrullen (2) langsomt med urviseren. Sagbåndet (26) skal gå på midten på sagbåndrullen (2). Er dette ikke tilfellet, må hellingsvinkelen til den øvre sagbåndrullen (2) korrigeres.
• Hvis sagbåndet (26) går mot den bakre kanten til sagbändrullen (2), må innstillingsskruen (17) dreies mot urviseren.
• Åpne läseskruen for den øvre sagbändrullen (16).
• Drei den nedre sagbändrullen (9) langsomt med en hånd, for å kontrollere posisionen til sagbåndet (26).
• Hvis sagbåndet (26) går mot den fremre kanten til sagbändrullen (2), må innstillingsskruen (17) dreies med urviseren.
• Etter innstilling av den øvre sagbåndrullen (2) må en kontrollere posisjonen til sagbåndet (26) på den nedre sagbåndrullen (9). Sagbåndet (26) skal her også ligge på midten av sagbåndrullen (9). Er dette ikke tilfellet, må hellingen til den øvre sagbåndrullen (2) justeres en gang til.
• For at justeringen av den øvre sagbåndrullen (2) skal ha en utvirkning på sagbåndposisjonen på den nedre sagbåndrullen (9), må sagbåndrullen dreies et par ganger.
• Trekk til läseskruen for sagbändrullen oppe (16).
• Etter innstilling må sidedekslene (13) igjen lukkes og sikres med deksellåsene (12), ved hjelp av skrujernet (33).

8.8 Stille inn sagbåndføring (fig. 7-10)

Både støttelager (46 + 52) og styepinner (47 + 56) må innstilles på nytt hver gang sagbåndet skiftes ut.

- Åpne sidedekselet (13) ved å løsne deksellåsen (12) ved hjelp av skrujernet (33).

8.8.1 ∅vre støttelager (46) (fig. 7)

• Løsne unbrakoskruen for støttelager oppe (45).

• Forskyv støttelageret (46) helt til det så vidt ikke berører sagbåndet (26) (maks. avstand 0,5 mm).
• Trekk igjen til unbrakoskruen for støttelager oppe (45).

8.8.2 Stille inn nedre støttelager (52) (fig. 9)

• Demonter sagbordet analogt til 8.1 i omvendt retning
• Løsne unbrakoskruen for støttelager nede (51).
- Forskyv støttelageret nede (52) helt til det så vidt ikke berører sagbåndet (26) (maks. avstand 0,5 mm).
- Trekk igjen til unbrakoskruen for støttelager nede (51).

8.8.3 Stille inn øvre styrepinner (47) (fig. 7 + 8)

• Løsne unbrakoskruene for holderen oppe (50)
- Forskyv holderen oppe (49) til styrepinnene oppe (47), helt til den fremre kanten til styrepinnene (47) ligger ca. 1 mm bak fordypningen til tannen på sagbåndet.

- Trekk igjen til unbrakoskruene for holderen oppe (50).

⚠ OBS! Sagbåndet blir ubrukelig hvis tennene ved løpende sagbåndet berører styrepinnene.

• Løsne unbrakoskruene for styrepinner oppe (48).

- Skyy styrepinnene (47) i retning av sagbåndet!

⚠ OBS! Avstanden mellom styrepinnene (47) og sagbåndet (26) skal være maks. 0,5 mm. (Sagbåndet må ikke klemme fast)

• Trekk igjen til unbrakoskruene (48).
• Drei den øvre sagbändrullen (2) et par ganger med urviseren.
• Kontroller en gang til innstillingen av styrepinnene oppe (47) og eventuelt etterjustere.
• Eventuelt må støttelageret oppe (46) (8.8.1) etter-justeres.

8.8.4 Stille inn nedre styrepinner (56)(fig. 9+10)

• Demonter sagbordet (7)
- Løsne skruen for holderen nede (53) (unbrakonøkkel SW 5)
- Forskyv holderen nede (57) til styrepinnene nede (56), helt til den fremre kanten til styrepinnene nede (56) ligger ca. 1 mm bak fordypningen til tannen på sagbåndet.

- Trekk igjen til skruen for holderen nede (53).

⚠ OBS! Sagbåndet blir ubrukelig hvis tennene ved løpende saqbåndet berører styrepinnene.

• Løsne unbrakoskruene for styrepinnene nede (55).
- Skyv de to styrepinnene nede (56) så langt i retning av sagbåndet, til avstanden mellom styrepinnene (56) og sagbåndet (26) er maks. 0,5 mm. (Sagbåndet må ikke klemme fast)
- Trekk igjen til unbrakoskruene for styrepinnene nede (55).

8.9 Stille inn øvre sagbåndføring (5) (fig. 11)

• Løsne låsehendelen for sagbåndføringen (28).
- Senk sagbåndføringen (5), ved å dreie innstillings-hendelen for sagbåndføringen (27) så nærme som mulig (avstand ca. 2-3 mm) ned på materialet som skal skjæres.
- Trekk til låsehendelen (28) igjen.
- Innstillingen må før hver skjæreprosess kontrolleres eller innstilles på nytt.

8.10 Justere sagbordet (7) på 90° (fig. 2+12+13)

• Still den øvre sagbåndføringen (5) helt opp. (8,9)
• Løsne låsehendelen (22) og vingemutteren (21) (fig. 2).
• Legg vinkelen på mellom sagbåndet (26) og sagbordet (7). Vinkel er ikke inkludert i leveringsomfanget.
• Vipp sagbordet (7), så mye ved å dreie, til vinkelen til sagbordet (26) er nøyaktig 90°. Hvis sagbordet allerede ligger på skruen (58) og 90°vinkel ikke kan innstilles, løsne mutteren (59) og forkort skruen (58) ved å dreie med urviseren.
• Trekk til låsehendelen (22) og vingemutteren (21) igjen.
  • Eventuelt må mutteren (59) løsnes.
• Still skruen (58) så mye, til sagbordet berøres på undersiden.
• Trekk igjen til mutteren (59) for å fiksere skruen (58).

8.11 Bruk av sagbånd

Sagbåndet som leveres i båndsagen er beregnet for universell bruk. Du må være oppmerksom på følgende kriterier ved valg av sagbånd:

• Med et smalt sagbånd er det mulig å skjære mindre radier enn med et bredt.
• Et bredt sagbånd anvendes, hvis du vil gjennomføre et rett snitt. Dette er spesielt viktig ved skjæring av tre. Sagbåndet har tendens, til å følge trestrukturen og kan dermed lettere avvike fra den ønskede snittlinjen.
• Sagbånd med fine tenner skjærer glattere, men også langsommere, enn sagbånd med grove tenner.

⚠ OBS! Bruk aldri bøyde eller revnede sagbånd!

8.12 Skyvestokkholder (fig. 14)

Skyvestokkholderen (60) er formontert på maskinrammeverket. Hvis den ikke brukes må skyvestokken (29) alltid oppbevares på skyvestokkholderen.

8.13 Skifte ut bordinnlegg (fig. 15)

Ved slitasje eller skade må bordinnlegget (6) skiftes ut, hvis ikke er det økt fare for personskader.

• Ta det nedslitte bordinnlegget (6) ut oppover.
- Monteringen av det nye bordinnlegget skjer i omvendt rekkefølge.

8.14 Skifte sagbånd (fig. 1a+1b+16)

• Still inn sagbåndføringen (5) på ca. halv høyde mellom sagbordet (7) og maskinrammen (18).
  • Løsne deksellåsene (12) og åpne sidedekselet (13).
• Fjern skruen M6x35 (36) med to skiver (37) og mutteren (38) fra bordet. (fig. 3)
• Avlast sagbåndet (26) ved å dreie strammeskruen (1) mot urviseren.
• Ta sagbåndet (26) av fra sagbåndrullene (2+9) og ut giennom åpningen i sagbordet (7).
• Sett det nye sagbåndet (26) igjen på midten på de to sagbändrullene (2+9). Tennene til sagbåndet (26) må peke nedover i retning av sagbordet (fig. 6).
  • Stramme sagbåndet (26) (se 8.6)
  • Lukk sidedekselet (13) igjen.
• Monter skruen M6x35 (36) med to skiver (37) og mutteren (38) på bordet. (fig. 3)

8.15 Avtrekksstuss (fig. 1a)

Båndsagen er utstyrt med en avtrekksstuss (24) ∅ 40mm for spon.

Apparatet skal kun drives med egnet avsug. Sugekanalene må regelmessig kontrolleres og rengjøres.

8.16 Tverrgående måler (25) (valgfritt) (fig. 23)

• Skyv den tverrgående måleren (25) inn i et spor (A) på sagbordet.
  • Løsne håndtaksskruen (E).
• Drei tverranslaget (C), til ønsket vinkelmål er innstilt. Pilen (F) på tverranslaget viser innstilt vinkel.
• Trekk til håndtaksskruen (E) igjen.
• Anslagsskinnen (B) kan forskyves på tverranslaget (C). Løsne rifleskruene (D) og skyv anslagsskinnen (B) i ønsket posisjon. Trekk igjen til rifleskruen (D)

⚠ OBS! Ikke skyv anslagsskinnen (B) for langt i retning av sagbladet.

⚠ OBS! Ved arbeider på maskinen må alle verneinnretninger og deksler være montert. Det øvre og nedre båndhjulet er tildekket av et fast montert vern og et bevegelig husdeksel. Ved åpning av husdekselet blir maskinen slått av. Innkobling er kun mulig når dekselet er lukket.

9. Betjening

▲ OBS!

• Ved å trykke den grønne tasten "I" kan sagen slås på.
• For å igjen slå av sagen, må du trykke den røde tasten "0".
• Båndsagen er utstyrt med en underspenningsbryter. Ved strømbrudd må båndsagen kobles inn på nytt.

• Sett parallellanslaget (14) på føringsskinnen (43) til høyre eller venstre for sagbladet.
• Trykk spennbøylen (42) nedover for å fiksere parallellanslaget (14). Klemmekraften til parallellanslaget kan stilles inn på den bakre riflemutteren (41).
• Pass på, at parallellanslaget (14) alltid går parallelt med sagbåndet (26).

9.3 Vinkelsnitt (fig. 20)

For å kunne utføre vinkelsnitt parallelt til sagbåndet (26), er det mulig å vippe sagbordet (7) fra 0° - 45° forover.

• Løsne läsehendelen (22) og vingemutteren (21).
• Vipp sagbordet (7), forover, helt til ønsket vinkelmål er innstilt på gradskalaen (35).
• Trekk til läsehendelen (22) og vingemutteren (21) igjen.

△ OBS! Når sagbordet (7) er vippet skal parallellanslaget (14), monteres i arbeidsretning til høyre for sagbåndet (26). Slik hindres det at arbeidsstykket sklir bort.

10. Arbeidsinstrukser

Følgende anbefalinger er eksempler for sikker bruk av båndsager.

Følgende sikre arbeidsmåter blir ansett som bidrag til sikkerheten, men kan ikke for hver innsats være hensiktsmessig, fullstendig eller omfattende. De kan ikke behandle alle mulige, farlig tilstander og må tolkes nøye.

- Ved arbeider i lukkede rom må maskinen tilkobles et avtrekksanlegg.

- Hvis maskinen er tatt ut av drift f.eks arbeidsslutt, må sagbåndet avlastes. Fest en tilsvarende anvisning om stramming av sagbåndet for den neste brukeren av maskinen.

- Sagbånd som ikke brukes skal legges sammen og oppbevares trygt på et tørt sted. Før bruk må en kontrollere for feil (tenner, sprekker). Ikke bruk defekte sagbånd!

- Bruk egnede hansker ved håndtering med sagbånd.

- Før arbeidsstart må alle verne- og sikkerhetsinnretninger være sikkert montert på maskinen.

- Rengjør aldri sagbåndet eller sagbåndføringen med en håndholdt børste eller skraper når sagbåndet er i gang. Sagbånd med harpiks er en fare for arbeidssikkerheten og må rengjøres regelmessig.

- Bruk ved arbeider vernebrille og hørselsvern for din personlige beskyttelse. Bruk hårnett ved langt hår. Rull opp løse ermer over albuene.

- Ved arbeider må sagbåndføringen alltid plasseres nærmest mulig arbeidsstykket.

- Sørg for tilstrekkelig belysning i arbeids- og nærområdet til maskinen.

- For rette snitt må en alltid bruke parallellanslaget, for å hindre at arbeidsstykket vipper eller sklir bort.

- For bearbeiding av smale arbeidsstykker med manuell fremføring må en bruke skyvstokken.

- For vinkelsnitt må sagbordet settes i den tilsvaren-de posisjonen og arbeidsstykket føres på parallellanslaget.

- For å skjære svalehaleformede tinder og tapper eller kiler, sving sagbordet til den tilsvarende posisjonen på vinkelskalaen.

- Ved bøyde eller uregelmessige snitt av arbeidsstykket må det med begge hender og lukkede fingre skyves jevnt fram. Hold arbeidsstykket fast med hendene i det sikre området.

- For gjentatt utførelse av bøyde, uregelmessige snitt må det brukes en hjelpe-mal.

- Ved skjæring av rundt treverk må arbeidsstykket sikres mot vridning.

⚠ OBS! Etter hver nye innstilling anbefaler vi et testsnitt, for å kontrollere de innstilte målene.

- Ved alle snittprosesser må den øvre sagbåndføringen (5) plasseres så nære arbeidsstykket som mulig (se 8.9).

- Arbeidsstykket må alltid føres med begge hendene og holdes flatt på sagbordet (7). Slik unngår du at sagbåndet (26) kiler fast.

- Fremføringen skal alltid skje med jevnt trykk, som akkurat rekker, for at sagbåndet uten problemer skjærer gjennom materialet, men ikke blokkeres.

• Bruk alltid parallellanslaget (14) for alle snittprosesser, som den kan brukes for.
• Det er bedre å gjennomføre et snitt i en gjennomgang, enn i flere avsnitt, som eventuelt krever at arbeidsstykket må trekkes tilbake. Hvis det likevel ikke er mulig å unngå tilbaketrekking, må bändsagen slås av på forhånd. Trekk arbeidsstykket først tilbake etter at sagbåndet (26) har stoppet.
• Ved saging må arbeidsstykket alltid føres med den lengste siden.

⚠ OBS! Ved bearbeiding av smale arbeidsstykker må det absolutt brukes en skyvestokk. Skyvestokken (29) skal alltid oppbevares i nærheten på den foreskrevne skyvestokkholderen (60), på siden av sagen.

10.1 Utførelse av langsgående snitt (fig. 19)

Herved blir et arbeidsstykke skåret gjennom i dens lengderetning.

• Still inn parallellanslaget (14) på venstre side (såfremt mulig) til sagbåndet (26) tilsvarende den ønskede bredden.
• Senk sagbändføringen (5) ned på arbeidsstykket. (se 8.9)
• Slå på sagen. (se 9.1)
• Trykk en kant til arbeidsstykket, med høyre hånd, mot parallellanslaget (14), mens den flate siden ligger på sagbordet (7).
• Skyv arbeidsstykket med en jevn fremføring langs parallellanslaget (14) inn i sagbåndet (26).
• Viktig: Ved slutten av skjæringen må lange arbeidsstykker sikres mot velting (f.eks. med avrullestativ osv.)

10.2 Utførelse av vinkelsnitt (fig. 20)

• Still inn sagbordet på ønsket vinkel (se 9.3).
  • Gjennomfør kappingen som beskrevet under 10.1.
  Ved vinkelsnitt må du passe på, at parallellanslaget kun brukes til høyre for sagbåndet.

10.3 Frihånd-snitt (fig. 21)

• Et av de viktigste egenskapene til en båndsag er problemfri skjæring av kurver og radier.
• Senk sagbåndføringen (5) ned på arbeidsstykket. (se 8.9)
• Slå på sagen.
• Trykk arbeidsstykket fast på sagbordet (7) og skyv det langsomt inn i sagbåndet (26).
• I mange tilfeller er det enklere, å grovt skjære ut kurver og hjørner omtrent 6 mm unna linjen.

10.4 Utførelse av snitt med tverrgående måler (fig. 22 + fig. 23)

• Still inn den tverrgående måleren (25) på ønsket vinkel (se 8.16)
  • Gjennomfør kappingen som beskrevet under 10.1.

11. Elektrisk tilkobling

Den installerte elektromotoren er tilkoblet og klar for drift. Tilkoblingen tilsvarer de gjeldende VDE- og DIN-bestemmelsene. Nettilkoblingen hos kunden, samt skjøteledningen som benyttes, må være i sam-svar med disse forskriftene.

Viktig informasjon

Ved overbelastning av motoren slår den seg av automatisk. Etter en avkjølingsperiode (som vil variere i lengde) kan motoren slås på igjen.

Årsaker for dette kan være:

• Trykksteder, när tilkoblingsledninger föres gjennom vinduer eller dørsprekker.
• Knekkpunkt på grunn av feil feste eller føring av tilkoblingsledningen.
• Grensesnitt på grunn av at tilkoblingsledningen ble overkjørt.
• Skader på isoleringen fordi den ble revet ut av stikkontakten i veggen.
• Riss som følge av aldring hos isoleringen.

Slike defekte el-tilkoblingsledninger må ikke brukes og er på grunn av isolasjonsskadene, livsfarlig.

• Nettspenningen skal utgjøre 220 - 240 V\~ 50 Hz.
• Skjøteledninger med opp til 25 m lengde må ha et tverrsnitt på 1,5 kvadratmillimeter.

Tilkoblinger og reparasjoner av det elektriske utstyret skal kun utføres av en elektriker.

Ved tilbakemeldinger må du angi følgende informasjon:

• strømtype til motoren
  • informasjon til maskinens typeskilt
  • informasjon til motor-typeskiltet

Tilkoblingstype Y

Hvis utskifting av nettilkoblingsledningen er nødvendig, må dette gjøres av produsenten eller dens representant for å unngå sikkerhetsfarer

12. Rengjøring, vedlikehold og lagring

△ OBS! Før hver innstilling, service eller reparasjon må du trekke ut strømpluggen!

Rengjøring

Hold beskyttelsesinnretninger, luftspalter og motorstativet mest mulig fritt for støv og smuss. Tørk av apparatet med en ren klut eller blås ut av det med trykkluft med lavt trykk.

Vi anbefaler at du rengjør apparatet direkte etter hver bruk.

Vedlikehold

Inne i apparatet er det ikke noen andre deler som skal vedlikeholdes.

Lagring

Lagre apparatet og tilbehøret på et mørkt, tørt og frostfritt sted som er utilgjengelig for barn. Den optimale lagertemperaturen ligger mellom 5°C og 30°C.

Oppbevar el-verktøyet i originalemballasjen.

Dekk til el-verktøyet for å beskytte det mot støv eller fuktighet.

Oppbevar brukerveiledningen sammen med el-verktøyet.

Serviceinformasjon

Du må passe på, at følgende deler til dette produktet underligger en bruksavhengig eller naturlig slitasje hhv. følgende deler er nødvendige som forbruksmaterialer.

Slitedeler*: Kullbørster, sagblad, bordinnlegg; kilereim

Maskinen må kun løftes eller transporteres på rammen eller rammeplaten. Løft aldri på verneinnretningene, innstillingshåndtakene eller på sagbordet for transport.

Under transporten må sagbånd-beskyttelsesinnretningen befinne seg i den nederste posisjonen og nære sagbordet.

14. Kassering og gjenvinning

Brukt elektriske og elektroniske enheter skal ikke kastes i husholdningsavfallet, men må samles inn eller kasseres separat!

- Gamle batterier eller oppladbare batterier, som ikke er fast installert i det gamle apparatet, må tas ut uten at de skades før apparatet leveres inn! Kasseringen av disse er regulert av batteriloven.

- Eieren eller brukeren av elektriske og elektroniske apparater er forpliktet til å levere disse inn til gjenvinning.

- Sluttbrukeren har ansvaret for å slette personrelaterte opplysninger fra enheten som skal kasseres!

- Symbolet med gjennomstreket søppelkasse betyr at brukte elektriske og elektroniske enheter ikke skal kastes i husholdningsavfallet.

- Brukte elektroniske og elektriske enheter kan leveres inn gratis ved følgende steder:

- Offentlige kasserings- eller innsamlingssteder (f.eks. kommunale miljøstasjoner)

- Utsalgssteder for elektriske apparater (stasjonære eller online) dersom forhandleren er forpliktet til å ta enhetene tilbake eller frivillig tilbyr dette.

- Du kan levere inn opptil tre gamle elektriske enheter per type enhet, med en maksimal kantlengde på 25 centimeter, fra produsenten gratis uten å først kjøpe en ny enhet eller ta dem til et annet autorisert innsamlingspunkt i ditt område.

- Du kan finne ut flere supplerende returbetingelser fra produsenter og distributører hos de respektive kundeservicene.

- Hvis produsenten leverer et nytt elektrisk apparat til en privat husholdning, kan denne arrangere at det gamle elektriske apparatet skal hentes på forespørsel fra sluttbrukeren. Ta kontakt med produsentens kundeservice for dette.

- Disse erklæringene gjelder kun for enheter som er installert og solgt i landene i EU og underlagt det europeiske direktivet 2012/19/EU. I land utenfor EU kan det være avvikende bestemmelser for kassering av brukte elektriske og elektroniske enheter.

15. Feilhjelp

Feil Mulig årsak Tiltak
Motor fungerer ikke Motor,	kabel eller støpsel defekt,sikringer sviddÅpent apparathusdeksel(endbryter)	La en fagperson kontrollere maskinen. Du måaldri selv reparere motoren. Fare! Kontrollersikringer, ev. skifte ut.Lukk apparathusdekselet nøyaktig
Motoren starter sakte ognår ikke driftshastigheten.	Spenning for lav, viklinger skadet,kondensator brent ut	La elektrisitetsverket kontrollere spenningen.La en fagperson kontrollere motoren. La enfagperson skifte ut kondensatoren
Motor lager for mye støy	Viklinger skadet, motor defekt	La en fagperson kontrollere motoren
Motoren oppnår ikke fulleffekt.	Strømkretser i strømanleggetoverbelastet (lamper, andremotorer, osv.)	Ikke bruk andre apparater eller motorer påsamme strømkrets
Motoren overoppheteslett.	Overbelastning av motoren,utilstrekkelig kjøling av motoren	Forhindre overbelastning av motoren vedskjæring, fjern støv fra motoren for å sikre optimalkjøling av motoren
Sagesnittet er grovt ellerbølget	Sløvt sagblad, tannform ikke egnetfor materialtykkelsen	Slip sagbladet eller bruk et egnet sagblad
Arbeidsstykket rives uteller splintrer	For høyt skjæretrykk eller sagbladeter ikke egnet for bruken	Bruk et egnet sagblad
Sagbåndet går skrått Føring	dårlig innstiltFeil sagbånd	Still inn sagbåndføringen iht. brukerveiledningenVelg sagbånd iht. brukerveiledningen
Brannflekker på treverketved arbeidet	Sagbåndet er sløvtFeil sagbånd	Skift ut sagbåndetVelg sagbånd iht. brukerveiledningen
Sagbåndet klemmer fastved arbeidet	Sagbåndet er sløvtSagbåndet er klebrigFøring dårlig innstilt	Skift ut sagbåndetRengjør sagbåndStill inn sagbåndføringen iht. brukerveiledningen

Åpenbare mangler skal meldes innen 8 dager etter at varen er mottatt, ellers taper kunden samtlige krav pga slik mangel. Vi gir garanti for at våre maskiner ved riktig behandling under den rettslige garantitidens varighet, fra overlevering, på den måten at vi erstatter kostnadsfritt hver maskindel, som innen denne tiden påviselig er ubrukbar som følge av material- eller produksjonsfeil. For deler som vi ikke produserer selv, yter vi garanti kun i den utstrekning som garantikrav mot underleverandør tilkommer oss. Kjøperen bærer kostnadene ved montering av nye deler. Endrings- og verditapskrav og øvrige skadeerstatningskrav er utelukkede.

Garantie DE
