HBS30 - Testere SCHEPPACH - Ücretsiz kullanım kılavuzu

Ürün Tipi	Şerit Testere
Marka	Scheppach
Model	HBS30
Besleme Gerilimi	230-240 V~50 Hz
Güç	250 W (S1), 350 W (S2 30 min)
Kesme Hızı	900 m/min
Motor Devri	1400 min⁻¹
Geçiş Yüksekliği	0-80 mm
Geçiş Genişliği	200 mm
Masa Boyutları	300 x 300 mm
Masa Uzatması (maks)	535 x 300 mm
Masa Eğimi	0° - 45°
Bıçak Uzunluğu	1400 mm
Bıçak Genişliği	6-12 mm
Ağırlık	19 kg
Ses Gücü Seviyesi	90,4 dB (belirsizlik 3 dB)
Ses Basıncı Seviyesi	77,4 dB (belirsizlik 3 dB)
Güvenlik	Güvenlik anahtarı, bıçak koruması, kilitli kapaklar
Aşınma Parçaları	Testere bıçakları, kömür fırçaları, V kayışı
Emiş Bağlantısı	Çap 40 mm

Sık sorulan sorular - HBS30 SCHEPPACH

Testere bıçağı nasıl gerilir?

Sıkma vidasını (1) saat yönünde çevirin. Doğru gerginlik, bıçak volanlar arasında orta noktada yandan hafifçe eğilebildiğinde (1-2 mm) elde edilir. Tıklatıldığında metalik bir ses yeterli gerginliği gösterir. Uzun süreli duruşlarda bıçağı gevşetin.

Üst bıçak kılavuzu nasıl ayarlanır?

Kilitleme kolunu (28) gevşetin, ayar kolunu (27) kullanarak kılavuzu (5) iş parçasının 2-3 mm üzerine indirin, ardından sıkın. Bu ayar her kesimden önce kontrol edilmelidir.

Testere bıçağı nasıl değiştirilir?

Makineyi fişten çekin. Bıçak kılavuzunu orta yüksekliğe ayarlayın. Kapakları açın. Sıkma vidası ile bıçağı gevşetin. Bıçağı volanlardan çıkarın ve masa yarığından dışarı alın. Yeni bıçağı dişler masaya bakacak şekilde takın, gerdirin, kapakları kapatın ve masa cıvatasını tekrar takın.

Temel güvenlik talimatları nelerdir?

Gözlük, işitme koruyucu ve toz maskesi takın. Bol giysiler giymeyin. Ellerinizi bıçaktan uzak tutun. Dar parçalar için itici çubuk kullanın. Bıçak dönerken asla talaşları temizlemeyin. Çalıştırmadan önce kapakların kapalı olduğundan emin olun.

Eğik kesim nasıl yapılır?

Kilitleme kolunu (22) ve kelebek somunları (21) gevşetin. Masayı (7) derecelendirme (35) aracılığıyla istenen açıya (0°-45°) eğin. Tekrar kilitleyin. Paralel kılavuzu bıçağın sağına yerleştirin ki parça kaymasın.

Hangi düzenli bakım gereklidir?

Makineyi her kullanımdan sonra, özellikle soğutma kanatçıklarını düzenli olarak temizleyin. Bıçak ve lastik bantın durumunu kontrol edin. Kabloları hasar açısından kontrol edin. Kuru ve dondan korunan bir yerde saklayın.

Testere çalışmazsa ne yapmalı?

Kapakların düzgün kapalı olduğunu kontrol edin (limit anahtarı etkin). Sigortaları kontrol edin. Motor, kablo veya fiş arızalıysa bir uzmana kontrol ettirin. Motoru asla kendiniz tamir etmeyin.

Paralel kılavuz nasıl kullanılır?

Paralel kılavuzu (14) bıçağın sağına veya soluna ray (43) üzerine yerleştirin. Büyüteç işaretini (44) kullanarak istenen ölçüye ayarlayın, ardından kilitleme kolunu (42) ile kilitleyin. Bıçağa paralel olduğundan emin olun.

Hangi testere bıçakları kullanılmalı?

6-12 mm genişliğinde ve 1400 mm uzunluğunda bıçaklar kullanın. Dar bıçaklar eğri kesimler için, geniş bıçaklar düz kesimler için uygundur. İnce dişler temiz ancak daha yavaş kesim sağlar. Hasarlı bıçakları asla kullanmayın.

Talaşlar nasıl emilir?

Makine, çapı 40 mm olan bir emiş bağlantısına (24) sahiptir. Uygun bir aspiratöre bağlayın (minimum hava hızı 20 m/s). Emiş hatlarını düzenli olarak kontrol edin ve temizleyin.

KULLANIM KILAVUZU HBS30 SCHEPPACH

Ürün üzerindeki sembollerin açıklaması

	Uyarı! Riayet edilmediğinde hayati tehlike, yaralanma tehlikesi ya da takım hasarı söz konusu olabilir!
	İşletime almadan önce kullanım kılavuzunu ve güvenlik uyarılarını okuyun ve bunları dikkate alın!
	Bir koruyucu gözlük kullanın.
	Bir koruyucu kulaklık kullanın.
	Toz oluşan ortamlarda solunum maskesi takın!
	Dikkat! Yaralanma tehlikesi! Çalışır durumdaki testere bıçağına dokunmayın!
	Koruyucu eldivenler kullanın.
	Dikkat! Montaj, temizlik, yapısal değişiklik, bakım, depolama ve taşıma faaliyetlerine başlamadan önce cihazı devre dışı bırakmalı ve akım beslemesinden ayırmalısınız.
	Testere bandı yönü
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

İçindekiler: Sayfa:

1. Giriş....378
2. Cihaz tanımı (Res. 1-1b) 378
3. Teslimat kapsamı 379
4. Amacına uygun kullanım 379
5. Güvenlik uyarıları 380
6. Teknik veriler 382
7. İşletime almadan önce....383
8. Montaj 383
9. Kullanım 386
10. Çalışma bilgileri 387
11. Elektrik bağlantısı 388
12. Temizlik, bakım ve depolama 388
13. Taşıma 389
14. Bertaraf ve geri dönüşüm 389
15. Arıza giderme 390
16. Uygunluk beyanı 396

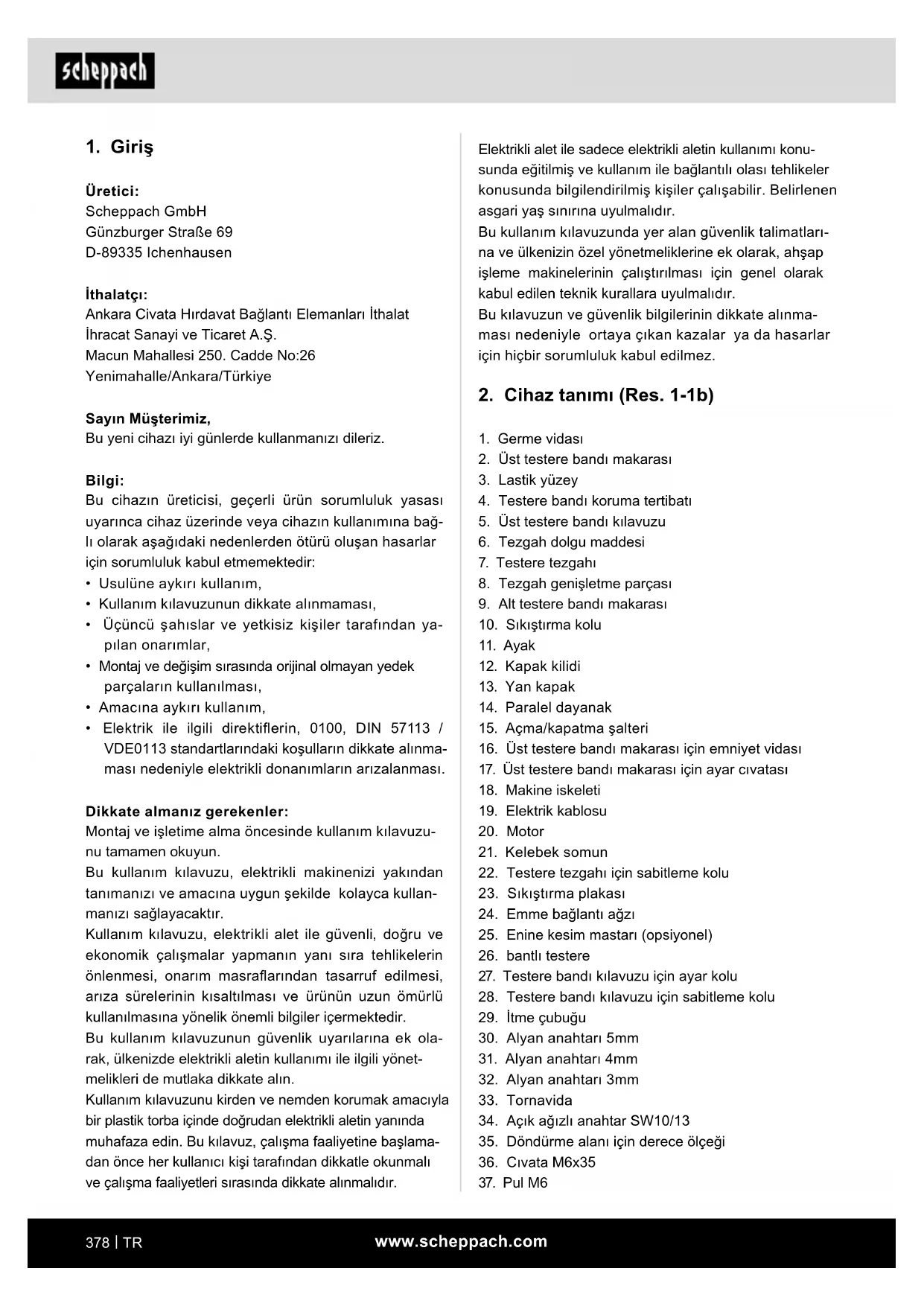

1. Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz,

Bu yeni cihazı iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu cihazın üreticisi, geçerli ürün sorumluluk yasası uyarınca cihaz üzerinde veya cihazın kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım,
• Kullanım kılavuzunun dikkate alınmaması,
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar,
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması,
• Amacına aykırı kullanım,
• Elektrik ile ilgili direktiflerin, 0100, DIN 57113 / VDE0113 standartlarındaki koşulların dikkate alınmaması nedeniyle elektrikli donanımların arızalanması.

Dikkate almanız gerekenler:

Montaj ve işletme alma öncesinde kullanım kılavuzu- nu tamamen okuyun.

Bu kullanım kılavuzu, elektrikli makinenizi yakından tanımanızı ve amacına uygun şekilde kolayca kullan- manızı sağlayacaktır.

Kullanım kılavuzu, elektrikli alet ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir.

Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde elektrikli aletin kullanımı ile ilgili yönet-melikleri de mutlaka dikkate alın.

Kullanım kılavuzunu kirden ve nemden korumak amacıyla bir plastik torba içinde doğrudan elektrikli aletin yanında muhafaza edin. Bu kılavuz, çalışma faaliyetine başlamadan önce her kullanıcı kişi tarafından dikkatle okunmalı ve çalışma faaliyetleri sırasında dikkate alınmalıdır.

Elektrikli alet ile sadece elektrikli aletin kullanımı konusunda eğitilmiş ve kullanım ile bağlantı olası tehlikeler konusunda bilgilendirilmiş kişiler çalışabilir. Belirlenen asgari yaş sınırına uyulmalıdır.

Bu kullanım kılavuzunda yer alan güvenlik talimatlarına ve ülkenizin özel yönetmeliklerine ek olarak, ahşap işleme makinelerinin çalıştırılması için genel olarak kabul edilen teknik kurallara uyulmalıdır.

Bu kılavuzun ve güvenlik bilgilerinin dikkate alınmaması nedeniyle ortaya çıkan kazalar ya da hasarlar için hiçbir sorumluluk kabul edilmez.

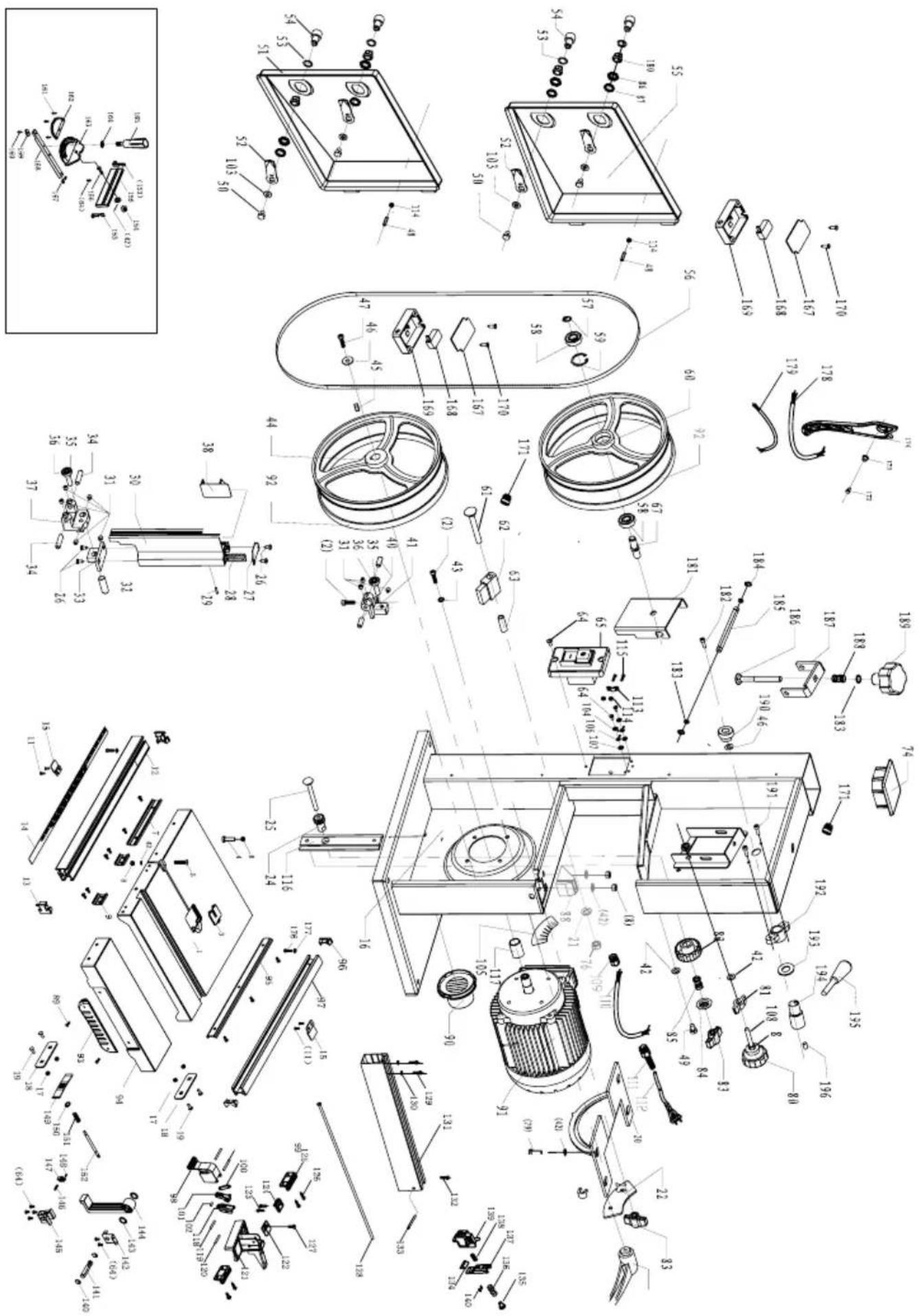

2. Cihaz tanımı (Res. 1-1b)

1. Germe vidası
2. Üst testere bandı makarası
3. Lastik yüzey
4. Testere bandı koruma tertibatı
5. Üst testere bandı kılavuzu
6. Tezgah dolgu maddesi
7. Testere tezgahi
8. Tezgah genişletme parçası
9. Alt testere bandı makarası
10. Sıkıştırma kolu
11. Ayak
12. Kapak kilidi
13. Yan kapak
14. Paralel dayanak
15. Açma/kapatma şalteri
16. Üst testere bandı makarası için emniyet vidası
17. Üst testere bandı makarası için ayar cıvatası
18. Makine iskeleti
19. Elektrik kablosu
20. Motor
21. Kelebek somun
22. Testere tezgahı için sabitleme kolu
23. Sıkıştırma plakası
24. Emme bağlantı ağzı
25. Enine kesim mastari (opsiyonel)
26. bantlı testere
27. Testere bandı kılavuzu için ayar kolu
28. Testere bandı kılavuzu için sabitleme kolu
29. İtme çubuğu
30. Alyan anahtarı 5mm
31. Alyan anahtarı 4mm
32. Alyan anahtarı 3mm
33. Tornavida
34. Açık ağızlı anahtar SW10/13
35. Döndürme alanı için derece ölçeği
36. Civata M6x35

37. Pul M6

38. Somun M6

39. Civata M5x7
40. Tırtıllı rondela M5
41. Paralel dayanak için tırtıllı somun
42. Paralel dayanak sıkıştırma kolu
43. Paralel dayanak için kılavuz rayı
44. Kontrol camı
45. Üst destek yatağı için alyan civata
46. Üst destek yatağı
47. Kılavuz saplama, üst
48. Üst kılavuz saplamalar için alyan vida
49. Yuva tutucusu (üst)
50. Üst yuva tutucusunun alyan civatası (2x)
51. Alt destek yatağı için alyan civata
52. Alt destek yatağı
53. Alt yuva tutucusunun civatasi
54. Testere bandı koruması
55. Alt kılavuz saplamalar için alyan vida
56. Kilavuz saplama, alt
57. Yuva tutucusu (alt)
58. Civata (testere tezgahı ayarı)
59. Somun (testere tezgahı ayarı)
60. İtme çubuğu tutucusu

3. Teslimat kapsamı

• Ambalajı açın ve makineyi dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Makine ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.

⚠ DİKKAT! Cihaz ve ambalaj malzemesi, çocuklar için uygun değildir! Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!

1x bantli testere
1x testere tezgahı (7)
1x kılavuz raylı (43) tezgah genişletme parçası (8)
1x paralel dayanak (14)
1x itme çubuğu (29)
1x açık ağızlı anahtar SW 10/13 (34)
3x alyan anahtari 3mm (32)/4mm (31)/5mm (30)
1x civata M6x35 (36)
1x pul M6 (37)
1x somun M6 (38)
2x civata M5x7 (39)

2x tırtıllı rondela M5 (40)

1x orijinal kullanım kılavuzu

Opsiyonel:

1x enine kesim mastari (25)
1x testere bandı (6 diş/inç)
1x testere bandı (10 diş/inç)
1x testere bandı (15 diş/inç)

4. Amacına uygun kullanım

Bantlı testere ahşapların ya da ahşaba benzer işleme parçalarının uzunlamasına ve çapraz kesilmesine hizmet eder. Yuvarlak materyaller sadece uygun tutma tertibatları ile kesilebilir.

Makine sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda kullanıcı/operatör sorumludur, üretici değil.

Sadece makine için uygun testere bantları kullanılabilir. Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Makinenin kullanımında ve bakımında görev alan kişiler, makine hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Bunun dışında geçerli kaza önleme talimatlarına tama- men uyulmalıdır. İş sağlığı ve güvenliği ile ilgili geçerli genel kurallar da dikkate alınmalıdır.

Makinede yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Amacına uygun kullanıma rağmen bazı diğer risk faktörleri tamamen ortadan kaldırılamaz. Makinenin tasarımına ve yapısına göre aşağıdaki maddeler söz konusu olabilir:

• Gerekli koruyucu kulaklığın kullanılmamasında işitme hasarları.
• Kapalı alanlarda kullanım durumunda ahşap tozlarının sağlık açısından zararlı emisyonları.
• Aletin kapatılmamış kesme alanında el teması nedeniyle kaza tehlikesi.
• Alet değişiminde yaralanma tehlikesi (kesme tehlikesi).
• İşleme parçalarının ya da işleme parçası bölümlerinin savrulması nedeniyle tehlike.
• Parmakların ezilmesi.

• Geri tepme nedeniyle tehlike.
- Yetersiz bir işleme parçası altlık yüzeyi nedeniyle işleme parçasının devrilmesi.
- Kesme aletine dokunulması.
- Dal parçalarının ve işleme parçalarının dışarı fırlaması.

Lütfen cihazlarımızın ticari, zanaatkar ya da endüstri-yel kullanım için tasarlanmadığını dikkate alın. Cihaz ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

5. Güvenlik uyarıları

Elektrikli aletler için genel güvenlik uyarıları

⚠ UYARI: Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun.

Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarılarda kullanılan "elektrikli alet" terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

1) Çalışma yeri güvenliği

a) Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.

b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.

c) Elektrikli aleti kullanırken çocukları ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

2) Elektrik güvenliği

a) Elektrikli aletin bağlantı fişi prize tam oturmalıdır. Fiş kesinlikle değiştirilmemelidir. Topraklamalı elektrikli aletler ile birlikte kesinlikle adaptör fisler kullanmayın. Değiştirilmemiş fisler ve uygun prizler, elektrik çarpma riskini azaltır.

b) Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.

c) Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir.

d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, keskin kenarlar veya hareketli parçalarından uzak tutun. Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır.

e) Elektrikli alet ile açık havada çalışırken sadece açık havaya uygun uzatma kabloları kullanın. Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır.

f) Elektrikli aletin nemli ortamda kullanımı zorun-lu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

3) İnsanların güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.

b) Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici koruyucu ayakkabılar, koruyucu kask veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.

c) Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşı-madan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağladığınız takdirde kazalar meydana gelebilir.

d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya somun anahtarlarını ortadan kaldırın. Elektrikli aletin dönen bir parçasında bulunan alet veya anahtarlar yaralanmalara neden olabilir.

e) Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha iyi kontrol edebilirsiniz.

f) Uygun kıyafet kullanın. Bol kıyafet veya akse-suar kullanmayın. Saçlarını ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapı-labilir.

g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanılmalıdır. Toz emme ünitesi, toza bağlı riskleri azaltabilir.

h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yara-lanmalar meydana gelebilir.

4) Elektrikli aletin kullanımı ve alet ile çalışma

a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.

b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açılıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.

c) Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çıkarılabilir aküyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla çalıştırılmasını önler.

d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrikli aletler, deneyimsiz kişiler tarafından kullanıldıkları takdirde tehlikelidir.

e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakımını özenli şekilde yapın. Hareketli parçaların sorunsuz bir şekilde çalışıp çalışmadığını ve sıkışmadığını, elektrikli aletin fonksiyonu zarar görmeyecek şekilde parçaların kırılmış veya hasar görmüş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaları onarımını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir.

f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir.

h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, elektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

5) Servis

a) Elektrikli aletin sadece gerekli yeterliliğe sahip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğinin korunmasını sağlarsınız.

İlave güvenlik uyarıları

• Testere şeridindeki tüm bakım çalışmalarında koruyucu eldiven kullanın!
• Yuvarlak ya da düzensiz biçimlendirilmiş ahşap kesilirken işleme parçasını dönmeye karşı emniyete alan bir tertibat kullanılmalıdır.
• Levhaları dik pozisyonda keserken iş parçasını geri tepmeye karşı emniyete alan bir tertibat kullanılmalıdır.
• Ahşap işleme ile ilgili toz emisyonu değerlerine ve güvenli çalışma koşullarına uymak için, makineye hava çekiş hızı en az 20m/sn olan bir toz emme sistemi bağlanmalıdır.
• Güvenlik bilgilerini makinede çalışan herkese verin.
• Testereyi yakacak odun bölmek için kullanmayın.
• Makine gerilim kesintisinden sonra tekrar çalışmaya karşı bir güvenlik şalteriyle donatılmıştır.
• İşletime alma öncesinde cihazın tip etiketi üzerindeki gerilimin şebeke gerilimi ile aynı olmasını kontrol edin.
• Kablo tamburunu sadece açık durumda kullanın.
• Makinede görevli kişilerin konsantresi bozulmamalıdır.
• Motor ve testere şeridinin dönüş yönünü dikkate alın.
• Makinedeki güvenlik tertibatları sökülmemeli veya kullanılmaz hale getirilmemelidir.
• Elinizde güvenle tutabilmeniz için çok küçük işleneme parçaları kesmeyin.
• Testere şeridinin çalışması sırasında boşta duran kıymıkları, talaşları veya sıkışmış ahşap parçalarını kesinlikle çıkarmayın.

• İlgili kaza önleme talimatları ve genel olarak geçerli olan diğer güvenlik kuralları dikkate alınmalıdır.

• Sektördeki meslek kuruluşlarının bilgilendirme dokümanlarını dikkat alın (VBG 7)

• Ayarlanabilir koruma tertibatlarını, iş parçasına olabildiğince yakın olacak şekilde ayarlayın.

⚠ DİKKAT! Uzun iş parçalarını kesme işleminin sonunda devrilmeye karşı emniyete alın. (Örn. makine çözme bobini çerçevesi vs.)

• Testere bandı koruma tertibatı (4), testere taşınırken alt konumda bulunmalıdır.
• Koruyucu kapaklar, makinenin taşınması veya usulüne aykırı şekilde çalıştırılması için kullanılmamalıdır.
• Deforme olmuş veya hasar görmüş testere bantları kullanılmamalıdır.
• Aşınmış tezgah dolgu maddesini değiştirin.
• Testere şeridini koruyan kapak veya ayırıcı koruma tertibatı açık durumdayken makineyi kesinlikle işletme almayın.
• Testere şeridi ve hız değeri tercihinin kesilecek malzemeye uygun olmasına dikkat edin.
• Testere şeridi tamamen durmadan önce şeridi temizlemeye baslamayın.
• Küçük işleme parçaları paralel dayanağa arşı düz kesilirken bir itme çubuğu kullanılmalıdır.
• Testere şeridi ve pürüzlü malzemeler ile çalışırken eldiven kullanın!
• Testere bandı koruma tertibatı, taşıma sırasında en alt pozisyonda ve testere tezgahına yakın şekilde durmalıdır.
• Testere tezgahının eğimli olduğu köşe kesme çalışmalarında, paralel dayanak testere tezgahının alt bölümüne hizalanmalıdır.
• Ayırıcı koruma tertibatlarını kesinlikle kaldırmak veya taşımak için kullanmayın.
• Testere şeridi koruma tertibatlarının kullanılmasına ve doğru avarlanmasına dikkat edin.
• Elleriniz ile testere şeridi arasında bir güvenlik mesa-fesi bırakın. Dar kesimler için bir itme cubuğu kullanın.
• İtme çubuğunu normal çalışma konumunda ulaşabilmek ve daima hazırda bulunması için makinede bunun için öngörülen tutucuda depolayın.
• Operatör normal çalışma konumunda makine önündedir.

⚠ UYARI! Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

Artik riskler

Elektrikli makine, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

• İş parçasının usulüne uygun olmayan şekilde yönlendirilmesi sırasında, çalışır durumdaki testere şeridi nedeniyle parmaklar ve eller için yaralanma tehlikesi vardır. İş parçasının usulüne uygun olmayacak şekilde bağlanması veya yönlendirilmesi, örneğin dayanaksız çalışma, nedeniyle yerinden fırlayan iş parçası nedeniyle yaralanma tehlikesi vardır.
• Ahşap tozlar veya ahşap talaşlar nedeniyle sağlık için tehlike vardır. Örneğin göz koruması gibi kişisel koruyucu donanımlar mutlak şekilde kullanın. Toz emme makinası kullanın!
• Arızalı testere şeridi nedeniyle yaralanma tehlikesi vardır. Testere şeridinde herhangi bir sorun bulunmadığını düzenli aralıklarla kontrol edin.
• Testere şeridi değişimi sırasında parmaklar ve eller için yaralanma tehlikesi vardır. Uygun iş eldivenleri kullanın.
• Makinenin çalıştırılması sırasında harekete geçen testere seridi nedenivle varalanma tehlikesi vardır.
• Usulüne uygun olmayan elektrik bağlantı kablolarının kullanılması halinde, akım nedeniyle tehlike söz konusudur.
• Uzun saçlar ve bol kıyafet ile çalışma durumunda, hareket halindeki testere şeridi nedeniyle sağlık riski söz konusudur. Örneğin saç filesi ve dar iş kıyafeti gibi kisisel koruvucu donanım kullanın.
• Ayrıca alınan tüm tedbirlere rağmen artık riskler mevcut olabilir.
• Artık riskler, "Genel güvenlik açıklamaları" ve "Amacına uygun kullanım" bölümleri ve kullanım kılavuzunun tamamı dikkate alındığında en aza indirgenebilir.

6. Teknik veriler

Alternatif akımlı motor 230 - 240 V \~ 50Hz

Güç	S1* 250W,S2** 30 dak 350W
Rölanti devir sayısı 1400 min	-1
Testere bandı uzunluğu 1400 mm
Testere şeridi genişliği 6-12 mm
Testere bandı hızı 900 m/dak
Kesim yüksekliği 0 - 80 mm
Çalışma yarıçapı 200 mm
Testere tezgahının boyutu 300 x 300mm
Tezgahın genişletme parçası ile min. boyutu	380x300mm
Tezgahın tezgah genişletme parçası ile maks. boyutu	535x300mm
Eğilebilir tezgah 0° ila 45°
İş parçası boyutu maks. 400 x 400 x 80 mm
Ağırlık 19 kg

Teknik değişiklik yapma hakkı saklıdır!

* S1 işletim türü, daimi işletim.

** İşletim türü S2, sabit yük ile kısa süreli çalışma; nominal işletim süresi

İş parçası en az 3 mm yüksekliğinde ve 10 mm geniş- liğinde olmalıdır.

Gürültü ve titreşim değerleri EN 62841'a uygun bir şekilde tespit edilmiştir.

Ses basinci seviyesi L_pA	77,4 dB
Güvensizlik K_pA	3 dB
Ses gücü seviyesi L_WA	90,4 dB
Güvensizlik K_pA	3 dB

Bir koruyucu kulaklık kullanın.

Gürültü etkisi işitme kaybına neden olabilir. EN 62841 uyarınca belirlenmiş toplam titreşim değerleri (üç yönün vektörel toplamı).

7. İşletime almadan önce

Makine güvenli duracak şekilde kurulmalıdır, yani çalışma tezgahı ya da alt şasi üzerine vidalanmalıdır. Makine ayağında, bu amaca yönelik olarak sabitleme delikleri bulunmaktadır.

• Testere tezgahı doğru monte edilmiş olmalıdır
• İşletime alma öncesinde tüm kapaklar ve güvenlik tertibatları tekniğine uygun bir şekilde monte edilmiş olmalıdır.
• Testere şeridi rahat çalışabilmelidir.
• Halihazırda işlenmiş ahşapta, örneğin civiler veya cívatalar vs. gibi yabancı cisimlere dikkat edin.
• Açma/kapama şalterine basmadan önce, testere şeridinin doğru takılı olduğundan ve hareketli parçaların rahat hareket ettiğinden emin olun.
• Makineyi bağlamadan önce tip etiketi üzerindeki verilerin şebeke verileri ile aynı olduğundan emin olun.

8. Montaj

⚠ DİKKAT! Bantlı testeredeki tüm bakım, donanım değişikliği ve montaj çalışmalarından önce elektrik fişi çekilmelidir.

Montaj aleti

1 açık ağızlı anahtar SW 10/13
1 alyan anahtari SW 3
1 alyan anahtarı SW 4
1 alyan anahtarı SW 5
1 tornavida

Ambalajlama tekniği nedenlerinden dolayı testere tezgahı ve tezgah genişletme parçası monte edilmemiştir.

8.1 Testere tezgahının montajı (res. 2-3)

• Kanatlı somunu (21), sabitlemek için tutma yerini (22), iki diski ve sıkıştırma plakasını (23) çıkarın. (Res. 2)
• Testere tezgahını (7) testere biçağı (26) üzerinden geçirin. Bunu plaka (23), iki disk, kanatlı somun (21) ve sabitlemek için tutma yeri (22) ile makine çerçevesindeki (18) iki civataya sabitleyin. (Res. 3)
• M6x35 civatayı (36) iki pul (37) ve somun (38) ile tezgaha takın. (Res. 3)

8.2 Tezgah genişletme parçasının montajı (Res. 4 + 4.1 + 4.2 + 4.3 + 4.4)

• Her iki civatayı (39) ve tırtıllı rondelayı (40) tezgah genişletme parçasından (8) çıkarın. (Res. 4)
• Tezgah genişletme parçasını (8) makineye monte edilen tezgaha (7) itin. Bu sırada sıkıştırma kolunun (10) açık olmasına dikkat edin (Şek. 4.1+4.2).
• Her iki civatayı (39) her iki tarafta sabitlemek için tezgah genişletme parçasını tezgaha (Şek. 4.3) tamamen itin. (Şek. 4.4) Civataları (39) her iki tarafta monte etmeye dikkat edin. Her iki civata, tezgah genişletme parçasının dışarı çekilme payını sınırlar.

8.3 Paralel dayanağın monte edilmesi (Şek. 5)

• Paralel dayanağı arkaya yerleştirerek ve sıkıştırma kolunu (42) aşağıya sabitleyerek paralel dayanağı (14) monte edin.
• Sökme sırasında sıkıştırma kolunu (42) yukarı çekin ve paralel dayanağı (14) çıkarın.
• Paralel dayanağın sıkıştırma kuvveti, arka tırtıllı so-mundan (41) ayarlanabilir.

8.4 Kesim genişliğinin ayarlanması (Şek. 5 + 5.1)

• Ahşap parçaları uzunlamasına kesme sırasında paralel dayanak (14) kullanılmalıdır.
• Paralel dayanağı (14), testere bıçağının sağında ve solunda kılavuz rayına (43) yerleştirin.
• Paralel dayanak kılavuz rayında (43), durdurma rayı ile testere biçağı arasındaki mesafeyi gösteren 2 ölçek bulunur.
• Paralel dayanağı (14) kontrol camı (44) ile istenen ölçüde ayarlayın ve paralel dayanak sıkıştırma kolu (42) ile sabitleyin. (Res. 5)

8.5 Tezgah genişletme parçasının kullanılması (Şek. 6-6,2)

• Ekstra geniş iş parçaları ile çalışırken her zaman tezgah genişletme parçası (8) kullanılmalıdır.
• Sıkıştırma kolunu (10) çözün ve tezgah genişletme parçasını dışarı çekerek iş parçasını devirmeden çalışabilecek konuma getirin. (Res. 6,2)

8.6 Testere şeridinin gerilmesi (Şek. 1)

⚠ DİKKAT! Testerenin uzun süre kullanılmaması durumunda testere bandı gevşetilmeli ve testere devreye alınmadan önce testere bıçağının gerginliği kontrol edil-melidir.

• Testere şeridini (26) gerdirmek için germe vidasını (1) saat yönünde döndürün. Testere bandının doğru gerginliğini, her iki testere bandı makarasının (2+9) ortasına yandan parmağınızla basarak kontrol edebilirsiniz. Bastırma sırasında testere bandı (26) minimum düzeyde (yakl. 1-2 mm) bastırılıyor olmalıdır.
• Yeterli gerginliğe sahip testere bandına hafifçe vurulduğunda metalik ses çıkar.
• Uzun süre kullanılmaması durumunda genişmemesi için testere bandını gevşetin.

⚠ DİKKAT! Testere bandı çok gerildiğinde kırılabilir. YARALANMA TEHLİKESİ! Gerginlik çok az olduğunda, çalıştırılan testere bandı makarası (9) boşta:dönebilir ve testere bandı durabilir.

8.7 Testere şeridinin ayarlanması (Şek. 1 + 1a)

⚠ DİKKAT! Testere bandının ayarlanabilmesi için önce testere bandı doğru gerilmelidir.

• Kapak kilidini (12) tornavida (33) yardımıyla sökerek yan kapağı (13) açın.

• Üst testere bandı makarasını (2) saat yönünde yavaşça çevirin. Testere bandı (26), testere bandı makarası (2) üzerinde ortalı şekilde hareket etmelidir. Aksi takdirde üst testere bandı makarasının (2) eğim açısı düzeltilmelidir.

• Testere bandı (26), testere bandı makarasının (2) arka kenarına doğru daha fazla hareket ettiğinde, ayar cıvatası (17) saat yönünün tersinde döndürül-melidir.

• Üst testere bandı makarasının (16) emniyet vidasını açın.
• Testere şeridinin (26) konumunu kontrol etmek için, alt testere bandı makarasını (9) bir elinizle yavaşça çevirin.
• Testere bandı (26), testere bandı makarasının (2) ön kenarına doğru hareket ettiğinde, ayar civatası (17) saat yönünde döndürülmelidir.
• Üst testere bandı makarası (2) ayarlandıktan sonra, testere şeridinin (26) alt testere bandı makarası (9) üzerindeki konumu kontrol edilmelidir. Testere bandı (26), burada da testere bandı makarasının (9) orta- sında durmalıdır. Aksi takdirde üst testere bandı makarasının (2) eğimi tekrar ayarlanmalıdır.
• Üst testere bandı makarasının (2) ayarı alt testere bandı makarası (9) üzerindeki testere bandı konumuna etki edene kadar testere bandı makarası birkaç kez döndürülmelidir.
• Üst testere bandı makarası (16) için emniyet vidasını sıkın.
• Ayar yapıldıktan sonra yan kapak (13) tekrar kapatılmalı ve kapak kilitleri (12) tornavida (33) yardımıyla emniyete alınmalıdır.

8.8 Testere bandı kılavuzunun ayarlanması (Res. 7-10)

Hem destek yatağı (46 + 52) hem kılavuz pimler (47 + 56), testere şeridinin her değişiminden sonra ayarlanmalıdır.

- Kapak kilidini (12) tornavida (33) yardımıyla sökerek yan kapağı (13) açın.

8.8.1 Üst destek yatağı (46) (Res. 7)

• Üst destek yatağının (45) alyan vidasını gevşetin.
• Destek yatağını (46), testere şeridine (26) temas et-meyecek şekilde kaydırın (maks. mesafe 0,5 mm).
• Üst destek yatağının (45) alyan vidasını tekrar sıkın.

8.8.2 Alt destek yatağının (52) ayarlanması (Res. 9)

• Testere tezgahını, 8.1 ile benzer şekilde ters yönde sökün.
• Alt destek yatağının (51) alyan vidasını çözün.
• Alt destek yatağını (52), testere şeridine (26) temas etmeyecek şekilde kaydırın (maks. mesafe 0,5 mm).
• Alt destek yatağının (51) alyan vidasını tekrar sıkın.

8.8.3 Üst kılavuz saplamaların (47) ayarlanması (Res. 7 + 8)

• Üst yuva tutucusu (50) alyan vidalarının gevşetilmesi
• Üst kılavuz saplamaların (47) üst yuva tutucularını (49), kılavuz saplamalarının (47) ön kenarı, testere bandı dişli temelinin yaklaşık 1 mm arkasında duraçak şekilde kaydırın.
• Üst yuva tutucusunun (50) alyan vidalarını tekrar sıkın.

⚠ DİKKAT! Testere bandı çalışırken dişler kılavuz saplamalara temas ederse testere bandı kullanılamaz hale gelir.

• Üst kılavuz saplamalarının (48) alyan vidalarını gevşetin.
• Kılavuz saplamaları (47) testere bandı yönünde kaydırın!

⚠ DİKKAT! Kılavuz saplamaları (47) ile testere bandı (26) arasındaki mesafe maks. 0,5 mm olmalıdır. (Testere bandı sıkışmamalıdır)

• Alyan vidaları (48) yeniden sıkın.
• Üst testere bandı makarasını (2) saat yönünde birkaç kez çevirin.
• Üst kılavuz saplamaların (47) ayarını tekrar kontrol edin ve gerekirse yeniden ayarlayın.
• Üst destek yatağını (46) (8.8.1) gerekirse yeniden ayarlayın.

8.8.4 Alt kılavuz saplamaların (56) ayarlanması (Res. 9 +10)

• Testere tezgahını (7) sökün
• Alt yuva tutucusunun (53) civatasını gevşetin (allen anahtar SW 5)
• Alt kılavuz saplamaların (56) alt yuva tutucularını (57), alt kılavuz saplamaların (56) ön kenarı testere bandı dişli temelinin yaklaşık 1 mm arkasında duracak şekilde kaydırın.
• Alt yuva tutucusunun (53) civatasını tekrar sıkın.

⚠ DİKKAT! Testere bandı çalışırken dişler kılavuz saplamalara temas ederse testere bandı kullanılamaz hale gelir.

• Alt kılavuz saplamalarının (55) alyan vidalarını gevşetin.
• Her iki alt kılavuz saplamalarını (56), kılavuz sapmalar (56) ile testere bandı (26) arasındaki mesafe maks. 0,5 mm olacak şekilde testere bandı yönünde kaydırın. (Testere bandı sıkışmamalıdır)
• Alt kılavuz saplamaları (55) için alyan vidalarını tekrar sıkın.

• Alt testere bandı makarasını (9) saat yönünde birkaç kez çevirin.

• Alt kılavuz saplamaların (56) ayarını tekrar kontrol edin ve gerekirse yeniden ayarlayın.

• Alt destek yatağını (52) (8.8.2) gerekirse yeniden ayarlayın.

8.9 Üst testere bandı kılavuzunun (5) ayarlanması (Res. 11)

• Testere bandı kılavuzu (28) için sabitlemek için tutma yerini gevşetin.
• Testere bandı kılavuzunu (5), testere bandı kılavuzunun ayar kolunu (27) döndürerek kesilecek malzeme üzerine olabildiğince indirin (yakl. mesafe 2-3 mm).
• Sabitlemek için tutma yerini (28) yeniden sıkın.
• Ayar, kesme işleminden önce kontrol edilmeli veya yeniden ayarlama yapılmalıdır.

8.10 Testere tezgahının (7) 90°'ye ayarlanması (Res. 2+12+13)

• Üst testere bandı kılavuzunu (5) tamamen yukarı getirin. (8.9)
• Sabitlemek için tutma yerini (22) ve kanatlı somunu (21) gevşetin (Şek. 2).
• Testere bandı (26) ile testere tezgahı (7) arasında açı oluşturun. Braket teslimat kapsamına dahil değildir.
• Testere tezgahını (7), testere bandı (26) açısı tam 90° olana kadar döndürerek eğin. Testere tezgahı civata (58) üzerinde durduğunda ve 90° açı ayarlanamadığında, somunu (59) çözün ve civatayı (58) saat yönünde döndürerek kısaltın.
• Sabitlemek için tutma yerini (22) ve kanatlı somunu (21) tekrar sıkın.
  • Gerekirse somunu (59) gevşetin.
• Civatayi (58), testere tezgahı alt kısma temas edene kadar ayarlayın.
• Civatayı (58) sabitlemek için somunu (59) yeniden sıkın.

8.11 Hangi testere bandı kullanılmalıdır?

Bantlı testere ile teslim edilen testere bandı, genel amaçlı kullanıma yöneliktir. Testere bandı seçilirken aşağıdaki kriterler dikkate alınmalıdır:

• Dar bir testere bandı ile, geniş banda kıyasla daha dar yarıçaplarında kesim yapabilirsiniz.
• Geniş testere bandı, düz kesim yapmak için kullanı-labilir. Bu durum özellikle tahta keserken geçerlidir. Testere bandı, tahta dokusunu takip etme eğilimin-dedir ve istenen kesim çizgisinden kolayca sapabilir.
• İnce dişli testere bantları, kalın dişlilere kıyasla daha düz ve daha yavaş kesim yapar.

⚠ DİKKAT! Eğilmiş veya yıpranmış testere bantlarını kesinlikle kullanmayın!

8.12 İtme çubuğu tutucusu (Şek. 14)

İtme çubuğu tutucusu (60) makine iskeletine önceden monte edilmiştir. Kullanılmadığı takdirde itme çubuğu (29) her zaman itme çubuğu tutucunda saklanmalıdır.

8.13 Tezgah dolgu maddesinin değiştirilmesi (Şek. 15)

Aşınma veya hasar durumunda tezgah dolgu maddesi (6) değiştirilmelidir, aksi takdirde ciddi yaralanma tehlikesi söz konusudur.

• Aşınmış tezgah dolgu maddesini (6) yukarı doğru çıkarın.
• Yeni tezgah dolgu maddesinin montajı, işlemleri tersten uygulayarak gerçekleştirilir.

8.14 Testere şeridinin değiştirilmesi (Res. 1a+1b+16)

• Testere bandı kılavuzunu (5), testere tezgahı (7) ile makine iskeleti (18) arasında ve yarı hizasında ayarlayın.
• Kapak kilitlerini (12) çözün ve yan kapağı (13) açın.
• M6x35 civatayı (36) iki pul (37) ve somun (38) ile tezgahtan sökün. (Res. 3)
• Testere şeridini (26), germe vidasını (1) saat yönünün tersinde döndürerek gevşetin.
• Testere şeridini (26) testere bandı kılavuzlarından (2+9) ve testere tezgahındaki (7) yarıktan çıkarın.
• Yeni testere şeridini (26), her iki testere bandı makarası (2+9) üzerine ortalı şekilde tekrar yerleştirin. Testere şeridinin (26) dişleri, testere tezgahı yönünde aşağı doğru bakmalıdır (res. 6).
• Testere şeridini (26) gerdirin (bkz. 8.6)
• Yan kapağı (13) tekrar kapatın.
• M6x35 civatayı (36) iki pul (37) ve somun (38) ile tezgaha takın. (Res. 3)

8.15 Emme bağlantı ağzı (Şek. 1a)

Bantlı testere, talaşlar için ∅ 40 mm'lik bir emme bağlantı ağızı (24) ile donatılmıştır.

Cihazı sadece uygun bir emme sistemi ile çalıştırın. Emme kanallarını düzenli olarak kontrol edin ve temizleyin.

8.16 Enine kesim mastari (25) (opsiyonel) (Şek. 23)

• Enine kesim mastarını (25) testere tezgahının bir yivine (A) itin.

• Tutma vidasını (E) gevşetin.

• İstenen açı ölçüsü ayarlanana kadar çapraz dayanağı (C) döndürün. Çapraz dayanaktaki ok (F), ayarlanan açıyı gösterir.
  • Tutma vidasını (E) tekrar sıkın.

• Durdurma rayı (B) çapraz dayanağa (C) itilebilir. Bunun için tırtıllı cıvatayı (D) sökün ve durdurma rayını (B) istenen pozisyona itin. Tırtıllı cıvatayı (D) tekrar sıkın

⚠ DİKKAT! Durdurma rayını (B) ikili halde testere bıçağı yönünde itmeyin.

⚠ DİKKAT! Makinedeki tüm çalışmalarda, tüm koruma tertibatları ve kapaklar monte edilmiş olmalıdır. Üst ve alt şerit çarkı, sabit koruyucu ve hareketli gövde kapağı ile korunmaktadır. Gövde kapağını açma sırasında makine durdurulur. Makine, sadece kapak kapalıyken çalıştırılabilir.

9. Kullanım

⚠ DİKKAT!

İşletime almadan önce ürünü mutlaka komple monte edin!

9.1 Açma/kapatma şalteri (15) (Şek. 17)

• Yeşil "I" düğmeye basarak testere çalıştırılabilir.
• Testereyi tekrar kapatmak için kırmızı tuşa "0 basılmalıdır.
• Bantlı testere alçak gerilim şalteri ile donatılmıştır. Akım kesintisi durumunda bantlı testere yeniden çalıştırılmalıdır.

9.2 Paralel dayanak (Şek. 5+18)

• Paralel dayanağı (14), testere bıçağının sağında ve solunda kılavuz rayına (43) yerleştirin.
• Paralel dayanağı (14) sabitlemek için sıkıştırma demirini (42) aşağı bastırın. Paralel dayanağın sıkıştırma kuvveti, arka tırtıllı somundan (41) ayarlanabilir.
• Paralel dayanağın (14) testere şeridine (26) her zaman paralel olmasına dikkat edilmelidir.

9.3 Eğimli kesimler (Şek. 20)

Eğimli kesimleri testere şeridine (26) paralel olarak yapmak için 0° - 45°'lik testere tezgahını (7) öne doğru eğmek mümkündür.

• Sabitlemek için tutma yerini (22) ve kanatlı somunu (21) gevşetin.
• Derece ölçeğinde (35) istenen açı ölçüsü ayarlanana kadar testere tezgahını (7) öne doğru eğin.
• Sabitlemek için tutma yerini (22) ve kanatlı somunu (21) tekrar sıkın.

⚠ DİKKAT! Testere tezgahı (7) eğik olduğunda, paralel dayanak (14), çalışma yönünde testere şeridinin (26) sağına takılmalıdır. Bu şekilde iş parçasının kayması önlenir.

10. Çalışma bilgileri

Aşağıdaki öneriler, bantlı testerelerin güvenli kullanımı için örnek niteliğindedir.

Aşağıdaki güvenli çalışma şekilleri, güvenliğe katkı sağlayacak nitelikte olsa da her çalışma için uygun, eksiksiz veya kapsamlı olmayabilir. Bu örnekler ile olası tüm tehlikeli durumların göz önünde bulundurulması mümkün değildir ve örnekler titiz şekilde ele alınmalıdır.

• Kapalı alanlardaki çalışmalarda, makineleri bir toz emme makinasına bağlayın.
• İşiniz bittiğinde makineyi işletimden çıkarırken testere şeridini gevşetin. Makineye, sonraki kullanıcıının testere şeridini gerdirmesi gerektiğine dair bir uyarı asın.
• Kullanılmayan testere bantlarını birlikte güvenli ve kuru bir yerde saklayın. Kullanımdan önce hata (dişler, çatlaklar) kontrolü yapın. Hatalı testere şeritlerini kullanmayın!

- Testere şeritleri ile çalışma yaparken uygun eldiven giyin.

- Çalışmaya başlamadan önce, makinedeki tüm koruma ve güvenlik tertibatları güvenli şekilde monte edilmiş olmalıdır.

- Testere şeridini veya testere şeridi kılavuzunu, testere şeridi çalışırken elinizle fırça veya spatula tutarak kesinlikle temizlemeyin. Reçine bulaşan testere şeritleri iş güvenliğini tehlikeye soktuğu için düzenli olarak temizlenmelidir.

- Çalışma sırasında güvenliğiniz için koruyucu gözlük ve koruyucu kulaklık takın. Saçlarınız uzunsa saç filesi takın. Kıyafetinizin kolları bol ise dirseğinize kadar sıvayın.

- Testere bandı kılavuzunu, çalışma sırasında iş parçasına olabildiğince yakın tutun.

- Makinenin çalışma bölgesindeki ve çevresindeki aydınlatmanın yeterli olmasını sağlayın.

- İş parçasının devrilmesini veya kaymasını önlemek için, düz kesim işlerinde her zaman paralel dayanağı kullanın.

- Elle itilmesi gereken dar iş parçalarını işlemek için itme çubuğunu kullanın.

- Eğimli kesimler için testere tezgahını ilgili konumuna getirin ve iş parçasını paralel dayanaktan geçirin.

• Dişli aletler veya kamalar için kırlangıç kuyruğu biçimli kesimler yapmak amacıyla, testere tezgahını açı ölçeği üzerinde ilgili konuma getirin.
• İş parçalarının kemerli ve düzensiz kesilmesi durumunda parmaklarınız kapalıyken eşit olarak ileri itin. Güvenli bölgede ellerle iş parçasını sıkıca tutun.
• Kavisli, düzensiz kesimleri tekrar uygulamak için yardımcı bir şablon kullanın.
• Yuvarlak ahşaplar kesilirken iş parçasını dönmeye karşı emniyete alın.

⚠ DİKKAT! Her yeni ayar sonrasında ayarlı ölçüyü kontrol etmek için bir deneme kesimi yapılmasını tavsiye ediyoruz.

• Tüm kesim işlemlerinde üst testere bandı kılavuzu (5) mümkün olduğunca iş parçasına yakın yerleştirilmelidir (bkz. 8.9).
• İş parçası her zaman iki elle taşınıp testere tezgahı (7) üzerinde yassı bir şekilde tutulmalıdır. Böylece testere şeridinin (26) sıkışması önlenir.
• Testere bandının sorunsuz bir şekilde materyali kesmesi ancak bloke etmemesi için itme işlemi daima eşit basınç ile gerçekleşmelidir.
• Tüm kesim işlemleri için daima kullanılabileceği paralel dayanağı (14) kullanın.
• Kesim işleminin bir çalışma adımında yapılması daha iyidir, daha fazlasında iş parçası geri çekilebilir. Yine de geri çekmek önlenemiyorsa bantlı testere önceden kapatılmalıdır. İş parçası ancak testere bandı (26) durduktan sonra geri çekilmelidir.
• Testere ile kesim sırasında iş parçası daima en uzun tarafı ile taşınmalıdır.

⚠ DİKKAT! Dar iş parçaları işlenirken mutlaka bir itme çubuğu kullanılmalıdır. İtme çubuğu (29) daima testere tarafından öngörülen itme çubuğu tutucusunda (60) muhafaza edilmelidir.

10.1 Uzunlamasına kesimlerin yapılması (Şek. 19)

Bu sırada iş parçası uzunlamasına yönde kesilir.

• Testere şeridinin (26) sol tarafındani (mümkünse) paralel dayanağı (14) istenen genişliğe uygun olarak ayarlayın.
• Testere bandı kılavuzunu (5) iş parçasına indirin. (Bkz. 8.9)
• Testereyi çalıştırın. (Bkz. 9.1)
• Düz tarafı testere tezgahında (7) dururken iş parça- sının bir kenarını sağ elinizle paralel dayanağa (14) bastırın.
• İş parçasını eşit olarak iterek paralel dayanak (14) yönünde testere şeridine (26) doğru ileri itin.

- Önemli: Uzun iş parçaları kesim işleminin sonunda yatırılmaya karşı emniyete alınmalıdır (örn. makine çözme bobini çerçevesi ile vs.)

10.2 Eğimli kesimlerin yapılması (Şek. 20)

• Testere tezgahını istenen açıda ayarlayın (bkz. 9.3).
• Kesimi 10.1 bölümünde belirtildiği gibi uygulayın.

Testere kesimlerinde, paralel dayanağın sadece testere bandının sağından kullanılmasına dikkat edin.

10.3 Serbest kesimler (Şek. 21)

• Bantlı testerenin en önemli özelliklerinden biri eğri ve yarı çapların sorunsuzca kesilmesidir.
• Testere bandı kılavuzunu (5) iş parçasına indirin. (Bkz. 8.9)
• Testereyi çalıştırın.
• İş parçasını testere tezgahına (7) bastırın ve yavaşça testere şeridine (26) itin.
• Çoğu durumda eğrilerin ve köşelerin çizgiden yaklaşık olarak 6 mm uzaklıkta kesilmesi yardımcı olacaktır.
• Kullanılan testere bandı için dar eğrileri kesmek durumunda kalırsanız, yardımcı kesimler eğrinin ön tarafına kadar yapılmalıdır. Ardından nihai yarıçap kesilebilir.

10.4 Enine kesim mastari ile kesimlerin yapılması (Şek. 22 + Şek. 23)

• Enine kesim mastarını (25) istenilen açıya ayarlayın (bkz. 8.16)
• Kesimi 10.1 bölümünde belirtildiği gibi uygulayın.

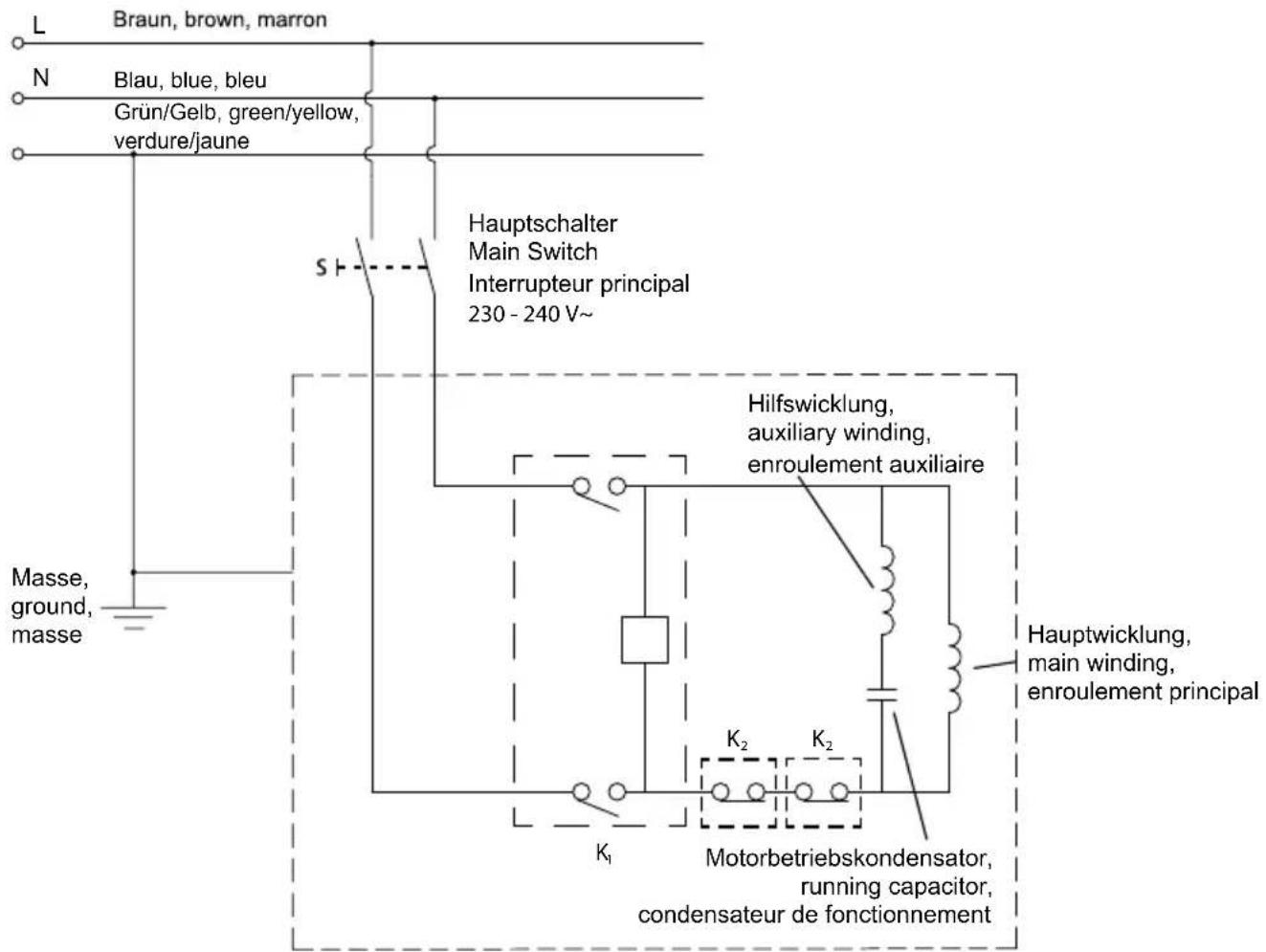

11. Elektrik bağlantısı

Takılı elektro motor işletme hazır bir şekilde bağlıdır. Bağlantı ilgili VDE ve DIN kurallarına uygundur. Müşteri tarafından yapılan şebeke bağlantısı ya da kullanılan uzatma hattı bu talimatlara uygun olmalıdır.

Önemli notlar

Motor aşırı yüklenme olduğunda kendiliğinden kapanır. Motor soğuma süresinden (zamana göre farklı) sonra tekrar çalışır.

Hasarlı elektrik bağlantı kablosu.

Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları oluşur.

Bunun olası nedenleri:

- Bağlantı kablolarının pencere veya kapılardan geçmesi nedeniyle oluşan baskılar.

• Bağlantı kablosunun doğru döşenmemesi veya sabitlenmemesi nedeniyle bükülmesi.
• Bağlantı kablosuna basılması nedeniyle oluşan kesilmeler.
• Duvar prizinden zorla çekme nedeniyle oluşan izolasyon hasarları.
• Izolasyonun eskimesine bağlı çatlaklar.

Bu gibi hasarlı elektrik bağlantı kabloları kullanılmamalıdır ve izolasyon hasarları nedeniyle ölüm tehlikesi söz konusudur.

Elektrik bağlantı kablolarında düzenli olarak hasar kontrolü yapın. Kontrol sırasında bağlantı kablosunun şebekeye bağlı olmamasına dikkat edin.

Elektrik bağlantı kabloları geçerli VDE ve DIN yönet-meliklerine uygun olmalıdır. Sadece "H05VV-F" kodlu bağlantı kabloları kullanın.

Bağlantı kablosunda tip kodu baskısının bulunması zorunludur.

Alternatif akımlı motor:

• Şebeke gerilimi 220 - 240 V\~ 50 Hz olmalıdır.
• 25m'ye kadar olan uzatma kabloları 1,5 milimetrekare kesitli olmalıdır.

Elektrik donanımındaki bağlantı ve onarım çalışmaları sadece bir uzman elektrik personeli tarafından yapılabilir.

Sorularınızın olması durumunda lütfen aşağıdaki bilgileri verin:

• Motorun akım türü
• Makine tip etiketinin verileri
  • Motor tip etiketinin verileri

Bağlantı türü Y

Şebeke bağlantısı hattının değiştirilmesi gereken durumda, güvenliği sağlamak için bunlar üretici veya temsilcisi tarafından gerçekleştirilmelidir

12. Temizlik, bakım ve depolama

⚠ DİKKAT! Her türlü ayarlama, bakım ve servis faaliyetinden önce elektrik fisini prizden ayırın!

Temizlik

Koruma tertibatlarını, hava deliklerini ve motor çerçevesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Cihazı temiz bir bezle silin ya da düşük basınç durumunda basınçlı hava ile üfleyin.

Cihazı her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.

Bakım

Cihazın içerisinde bakım yapılacak başka parçalar bulunmamaktadır.

Depolama

Cihazı ve bunun aksesuarlarını karanlık, kuru ve don-suz ve çocukların erişemeyeceği bir yerde muhafaza edin. Ideal depolama sıcaklığı 5°C ve 30°C arasındadır. Elektrikli aleti orijinal ambalajında saklayın.

Tozlara ve ıslaklığa karşı korumak için elektrikli takımların üzerini kapatın.

Kullanım kılavuzunu elektrikli takımın yanında saklayın.

Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*: Karbon fırçalar, testere biçağı, tez-gah parçaları, V kayışlar

* Teslimat kapsamında bulunması zorunlu değildir!

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

13. Taşıma

Makine, her zaman çerçevesinden veya çerçeve plakasından kaldırılmalı ve taşınmalıdır. Makineyi taşımak için kesinlikle koruma tertibatlarından, ayar tutamaklarından veya testere tezgahından kaldırmayın.

Testere bandı koruma tertibatı, taşıma sırasında en alt pozisyonda ve testere tezgahına yakın şekilde durmalıdır.

Kesinlikle testere tezgahından kaldırmayın! Taşımak için makinenin elektrik bağlantısını kesin.

14. Bertaraf ve geri dönüşüm

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüş- türülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

- Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.

- Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.

- Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!

- Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

- Elektrikli ve elektronik eski cihazlar aşağıdaki yerle-re ücretsiz olarak teslim edilebilir:

- Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri)

- Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).

- Cihaz başına, kenar uzunluğu maksimum 25 santimetre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.

- Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

- Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

- Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

15. Arıza giderme

Arıza Olası sebep Yardım
Motor çalışmıyor Motor, kablo veya fiş arızalıdır,sigortalar yanmıştırGövde kapağı açık (limit şalteri)	Makineyi bir uzmana kontrol ettirin. Motoru kesinlikle kendiniz onarmayın. Tehlike! Sigortaları kontrol edin, gerekirse değiştirin.Gövde kapağını tam kapatın
Motor yavaş çalışıyor ve çalışma hızına ulaşmıyor.	Gerilim düşük, bobinler hasarlı,kondansatör yandı	Gerilimin elektrik dağıtım şirketi tarafından kontrol edilmesini sağlayın. Motoru bir uzmana kontrol ettirin. Kondansatörün bir uzman tarafından değiştirilmesini sağlayın
Motor çok gürültü yapıyor Bobinler hasarlı, motor arızalı Motoru biruzmana kontrol ettirin
Motor tam çalışma performansına ulaşmıyor.	Şebeke tesisatındaki akım devrelerinde aşırı yük söz konusudur (lambalar, diğer motorlar vs.)	Aynı akım devresinde başka cihazlar veya motorlar kullanmayın
Motor hemen aşırı derecede ısınıyor.	Motorda aşırı yüklenme söz konusudur, motorun soğutulması yetersizdir	Kesme sırasında motorda aşırı yüklenme oluşmasını önleyin ve motorun ideal şekilde soğutulması için motordaki tozu temizleyin
Testere pürüzlü veya dalgalı kesiyor	Testere bıçağı körelmiş, diş yapısı malzeme kalınlığına uygun değil	Testere bıçağını keskin hale getirin veya uygun testere bıçağını takın
İş parçası kırılıyor veya parçalanıyor	Kesme basıncı çok yüksek veya testere bıçağı kullanıma uygun değil	Uygun testere bıçağı kullanın
Testere bandı yanlış çalışıyor	Kılavuz kötü ayarlanmışYanlış testere şeridi	Testere kılavuzunu kullanım kılavuzuna göre ayarlayınTestere şeridini kullanım kılavuzuna göre seçin
Çalışma sırasında ahşap üzerinde yangın izleri	Testere şeridi körelmişYanlış testere şeridi	Testere şeridini değiştirinTestere şeridini kullanım kılavuzuna göre seçin
Çalışma sırasında testere bandı sıkışıyor	Testere şeridi körelmişTestere şeridine reçine bulaşmışKılavuz kötü ayarlanmış	Testere şeridini değiştirinTestere şeridini temizleyinTestere kılavuzunu kullanım kılavuzuna göre ayarlayın

Bu uygunluk beyanının düzenlenmesinden yalnızca üretici sorumludur.

İşbu uygunluk beyanının düzenlendiği burada adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız olmalıdır malzeme veya işçilik üst üste saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zimni garanti süresine uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece teminat olun. Aliciya yeni parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
