Вид продукт	Лентовиден трион
Марка	Scheppach
Модел	HBS30
Напрежение на захранване	230-240 V~50 Hz
Мощност	250 W (S1), 350 W (S2 30 min)
Скорост на рязане	900 m/min
Обороти на двигателя	1400 min⁻¹
Височина на преминаване	0-80 mm
Ширина на преминаване	200 mm
Размери на масата	300 x 300 mm
Разширение на масата (макс.)	535 x 300 mm
Наклон на масата	0° до 45°
Дължина на острието	1400 mm
Ширина на острието	6-12 mm
Тегло	19 kg
Ниво на акустична мощност	90,4 dB (неопределеност 3 dB)
Ниво на звуково налягане	77,4 dB (неопределеност 3 dB)
Безопасност	Превключвател за безопасност, защита на острието, заключени капаци
Разходни части	Остриета за трион, въглеродни четки, клиновиден ремък
Аспирационен конектор	Диаметър 40 mm

Често задавани въпроси - HBS30 SCHEPPACH

Как да опъна острието на триона?

Завъртете регулиращия винт (1) по посока на часовниковата стрелка. Правилното напрежение се постига, когато острието може леко да се огъне (1-2 mm) странично на половината разстояние между маховите колела. Металически звук при почукване показва достатъчно напрежение. Отпуснете острието при продължително спиране.

Как да настроите горното направляване на острието?

Разхлабете дръжката за блокиране (28), спуснете направляващото устройство (5) с помощта на регулиращата дръжка (27) до 2-3 mm над детайла, след това затегнете. Тази настройка трябва да се проверява преди всяко рязане.

Как да смените острието на триона?

Изключете машината. Поставете направляващото устройство на половината височина. Отворете капаците. Отпуснете острието чрез регулиращия винт. Отстранете острието от маховите колела и го извадете през процепа на масата. Монтирайте новото острие със зъбите, насочени към масата, опънете го, затворете капаците и поставете обратно болта на масата.

Кои са основните указания за безопасност?

Носете очила, защита за слуха и противо прахова маска. Не носете широки дрехи. Дръжте ръцете си далеч от острието. Използвайте дървен тласкач за тесни детайли. Никога не отстранявайте отпадъците, докато острието работи. Уверете се, че капаците са затворени преди пускане.

Как да извършите скосяване?

Разхлабете дръжката за блокиране (22) и крилчатите гайки (21). Наклонете масата (7) на желания ъгъл (0°-45°) чрез скалата (35). Затегнете отново. Поставете успоредния водач отдясно на острието, за да предотвратите плъзгане на детайла.

Каква редовна поддръжка е необходима?

Почиствайте редовно машината, особено охладителните ребра, след всяка употреба. Проверявайте състоянието на острието и гумения обков. Проверявайте кабелите за повреди. Съхранявайте на сухо място, защитено от замръзване.

Какво да направя, ако трионът не стартира?

Проверете дали капаците са правилно затворени (активиран краен изключвател). Проверете предпазителите. Ако двигателят, кабелът или щепселът са дефектни, накарайте специалист да ги провери. Никога не ремонтирайте двигателя сами.

Как да използвате успоредния водач?

Поставете успоредния водач (14) върху релсата (43) отдясно или отляво на острието. Настройте до желания размер, като използвате маркировката на лупата (44), след това блокирайте с лоста за заключване (42). Уверете се, че е успореден на острието.

Какви остриета за трион да използвам?

Използвайте остриета с ширина 6-12 mm и дължина 1400 mm. Тесните остриета са подходящи за криви, широките – за прави разфасовки. Фините зъби дават чист разрез, но по-бавен. Никога не използвайте повредени остриета.

Как да изсмуквате стърготините?

Машината е оборудвана с аспирационен конектор (24) с диаметър 40 mm. Свържете я към подходяща прахосмукачка (минимална скорост на въздуха 20 m/s). Редовно проверявайте и почиствайте аспирационните канали.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HBS30 SCHEPPACH

Обяснение на символите върху продукта

	Предупреждение! При неспазване съществува опасност за живота, нараняване или повреждане на инструмента!
	Преди пускане в експлоатация прочетете и спазвайте ръководството за употреба и указанията за безопасност!
	Носете защитни очила.
	Носете защита за слуха.
	При образуване на прах носете дихателна защита!
	Внимание! Опасност от нараняване! Не бъркайте в движещия се режещ диск!
	Носете предпазни ръкавици.
	Внимание! Преди монтаж, почистване, преоборудване, поддръжка, съхранение и транспортиране трябва да изключите уреда и да го изключите от захранването.
	Посока на режещата лента
	Продуктът отговаря на приложимите европейски директиви.
	Продуктът отговаря на приложимите сръбски директиви.

Съдържание: Страница:

1. Увод 312
2. Описание на уреда (Фиг. 1-1b).... 312
3. Обем на доставката 313
4. Употреба по предназначение 313
5. Указания за безопасност.... 314
6. Технически данни 317
7. Преди пускане в експлоатация.... 318
8. Монтаж.... 318
9. Управление 322
10. Указания за работа.... 322
11. Електрическо свързване 324
12. Почистване, поддръжка и съхранение.... 324
13. Транспортиране 325
14. Изхвърляне и рециклиране.... 325
15. Отстраняване на неизправности 326
16. Декларация за съответствие 396

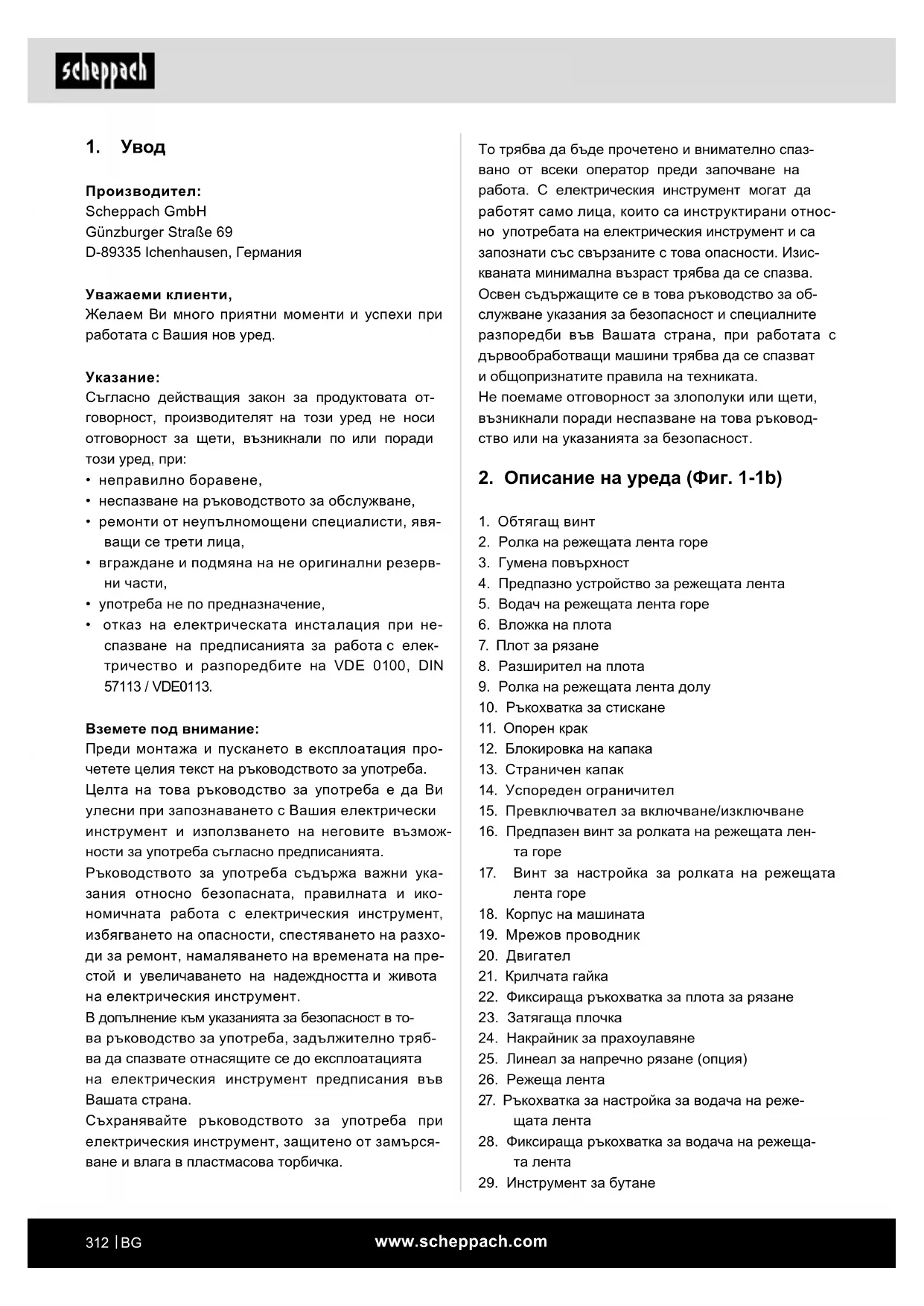

1. увод

Производител:

Scheppach GmbH

Желаем Ви много приятни моменти и успехи при работата с Вашия нов уред.

Указание:

Съгласно действащия закон за продуктовата отговорност, производителят на този уред не носи отговорност за щети, възникнали по или поради този уред, при:

• неправилно боравене,
- неспазване на ръководството за обслужване,
- ремонти от неупълномощени специалисти, явяващи се трети лица,
• вграждане и подмяна на не оригинални резервни части,
- употреба не по предназначение,
- отказ на електрическата инсталация при неспазване на предписанията за работа с електричество и разпоредбите на VDE 0100, DIN 57113 / VDE0113.

Преди монтажа и пускането в експлоатация про- четете целия текст на ръководството за употреба.

Целта на това ръководство за употреба е да Ви улесни при запознаването с Вашия електрически инструмент и използването на неговите възможности за употреба съгласно предписанията.

Ръководството за употреба съдържа важни указания относно безопасната, правилната и икономичната работа с електрическия инструмент, избягването на опасности, спестяването на разходи за ремонт, намаляването на времената на престой и увеличаването на надеждността и живота на електрическия инструмент.

В допълнение към указанията за безопасност в то- ва ръководство за употреба, задължително тряб- ва да спазвате отнасящите се до експлоатацията на електрическия инструмент предписания във Вашата страна.

Съхранявайте ръководството за употреба при електрическия инструмент, защитено от замърсяване и влага в пластмасова торбичка.

То трябва да бъде прочетено и внимателно спазвано от всеки оператор преди започване на работа. С електрическия инструмент могат да работят само лица, които са инструктирани относно употребата на електрическия инструмент и са запознати със свързаните с това опасности. Изискваната минимална възраст трябва да се спазва.

Освен съдържащите се в това ръководство за об- служване указания за безопасност и специалните разпоредби във Вашата страна, при работата с дървообработващи машини трябва да се спазват и общопризнатите правила на техниката.

Не поемаме отговорност за злополуки или щети, възникнали поради неспазване на това ръководство или на указанията за безопасност.

1. Обтягаш винт
2. Ролка на режещата лента горе
3. Гумена повърхност
4. Предпазно устройство за режещата лента
5. Водач на режещата лента горе
6. Вложка на плота
7. Плот за рязане
8. Разширител на плота
9. Ролка на режещата лента долу
10. Ръкохватка за стискане
11. Опорен крак
12. Блокировка на капака
13. Страничен капак
14. Успореден ограничител
15. Превключвател за включване/изключване
16. Предпазен винт за ролката на режещата лента горе
17. Винт за настройка за ролката на режещата лента горе
18. Корпус на машината
19. Мрежов проводник
20. Двигател
21. Крилчата гайка
22. Фиксираща ръкохватка за плота за рязане
23. Затягаша плочка
24. Накрайник за прахоулавяне
25. Линеал за напречно рязане (опция)
26. Режеща лента
27. Ръкохватка за настройка за водача на реже- щата лента
28. Фиксираща ръкохватка за водача на режеща- та лента

29. Инструмент за бутане

30. Шестостенен ключ 5 mm

31. Шестостенен ключ 4 mm
32. Шестостенен ключ 3 mm
33. Отвертка
34. Вилкообразен ключ размер10/13
35. Градуирана скала за зоната на завъртане
36. Винт М6x35
37. Подложна шайба М6
38. Гайка М6
39. Винт M5x7
40. Ветрилообразна шайба M5
41. Гайка с назъбка за успоредния ограничител
42. Ръкохватка за стискане на успоредния ограничител
43. Направляваща шина за успоредния ограни- чител
44. Наблюдателно прозорче
45. Болт с вътрешен шестостен за опорния лагер горе
46. Опорен лагер горе
47. Направляващ шифт, горе
48. Болт с вътрешен шестостен за направлява- щите щифтове горе
49. Опорен държач (горе)
50. Болт с вътрешен шестостен за опорните държачи горе (2x)
51. Болт с вътрешен шестостен за опорния лагер отдолу
52. Опорен лагер долу
53. Винт за опорния държач долу
54. Предпазител за режещата лента
55. Болт с вътрешен шестостен за направлява- щите цифтове долу
56. Направляващ шифт, долу
57. Опорен държач (долу)
58. Винт (регулиране на плота за рязане)
59. Гайка (регулиране на плота за рязане)
60. Държач на инструмента за бутане

3. Обем на доставката

• Отворете опаковката и внимателно извадете уреда.
• Отстранете опаковъчния материал, както и опаковъчните и транспортните осигуровки (ако има такива).
• Проверете дали обемът на доставката е пълен.
• Проверете уреда и принадлежностите за повреди от транспортирането.
• По възможност запазете опаковката до изтичане на гаранционния срок.

⚠️ ВНИМАНИЕ! Уредът и опаковъчните материали не са играчка за деца! Деца не бива да играят с пластмасови торбички, фолио и дребни части! Съществува опасност от поглъщане и задушаване!

1x банцинг
1x плот за рязане (7)
1x разширител на плота (8) с направляваща шина (43)
1x успореден ограничител (14)
1x инструмент за бутане (29)
1x вилкообразен ключ размер 10/13 (34)
3x шестостенни ключ 3 mm (32)/4 mm(31)/5 mm (30)
1x винт M6x35 (36)
1x подложна шайба М6 (37)
1x гайка М6 (38)
2x винта M5x7 (39)
2х ветрилообразна шайба M5 (40)
1x оригинално ръководство за експлоатация

Опция:

1х линеал за напречно рязане (25)
1х режеща лента (6 зъба/цол)
1х режеща лента (10 зъба/цол)
1х режеща лента (15 зъба/цол)

4. Употреба по предназначение

Банцигът служи за надлъжно и напречно рязане на дървени или подобни детайли. Кръгли материали могат да се режат само с подходящи задържащи приспособления.

Машината може да се използва само съгласно нейното предназначение. Всяка различаваща се от това употреба не е по предназначение. За вся-какъв вид произтичащи от това щети или нараня-вания отговорност носи потребителят/операторът, а не производителят.

Могат да се използват само подходящи за машината режещи ленти. Съставна част от употребата по предназначение е също и спазването на указанията за безопасност, както и ръководството за монтаж и указанията за експлоатация в ръководството за употреба.

Лицата, които обслужват и поддържат машината, трябва да са запознати с него и да са информира- ни относно възможните опасности.

Освен това трябва да се спазват най-точно и действащите предписания за трудова безопасност. Други общи правила в областите трудова медицина и техника на безопасност също трябва да се съблюдават.

Промени по машината освобождават изцяло производителя от отговорност за възникнали в резул- тат от това щети.

Въпреки употребата по предназначение, някои остатъчни рискове не могат да бъдат напълно изключени. Поради конструкцията и устройството на машината, могат да възникнат следните моменти:

• Увреждане на слуха при неизползване на необходимата защита за слуха.
• Вредни за здравето емисии от дървесен прах при използване в затворени помещения.
• Опасност от злополука поради контакт с ръцете в непокритата зона за рязане на инструмента.
• Опасност от нараняване при смяна на инструмента (опасност от порязване).
• Опасност поради изхвърляне на детайли или части от детайли.
• Премазване на пръстите.
• Опасност поради откат.
• Накланяне на детайла поради недостатъчна опорна повърхност за детайла.
  • Докосване на режещия инструмент.
• Изхвърляне на части от чворове и части от детайли.

Моля, обърнете внимание, че нашите уреди не са конструирани с предназначение за търговска, професионална или промишлена употреба. Не поемаме гаранция, ако уредът се използва в търговски, занаятчийски или промишлени предприятия, както и при равносилни дейности.

5. Указания за безопасност

Общи указания за безопасност за електрически инструменти

△ ПРЕДУПРЕЖДЕНИЕ: Прочетете всички указания за безопасност, инструкции, илюстрации и технически данни, предоставени с този електрически инструмент.

Пропуски при спазването на инструкциите по-долу могат да доведат до токов удар, пожар и/или тежки наранявания.

Запазете всички указания за безопасност и ин- струкции за бъдещи справки.

Използваното в указанията за безопасност понятие „електрически инструмент“ се отнася до захранвани от мрежата електрически инструменти (с мрежов проводник) или до захранвани с акумулатор електрически инструменти (без мрежов проводник).

1) Безопасност на работното място
a) Поддържайте работното си място чисто и добре осветено. Безпорядъкът или неосветените работни места могат да доведат до злополуки.
b) Не работете с електрическия инструмент във взривоопасна среда, в която има запалими течности, газове или прахове. Електрическите инструменти създават искри, които могат да възпламенят праха или парите.
с) Дръжте деца и други лица далеч по време на използването на електрическия инструмент. При разсейване можете да изгубите контрол върху електрическия инструмент.

2) Безопасност при работа с електрически тока) Щепсельт на електрически инструмент трябва да отговаря на контакта. Щепсельт не бива да се променя по никакъв начин. Не използвайте адаптерни щепсели заедно със заземени електрически инструменти. Непроменен щепсел и подходящи контакти намаляват риска от токов удар.

b) Избягвайте телесен контакт със заземе- ни повърхности като тръби, отоплителни уреди, фурни и хладилници. Съществува повишен риск от токов удар, когато тялото Ви е заземено.

с) Пазете електрическите инструменти от дъжд и влага. Проникването на вода в електрическия инструмент увеличава риска от токов удар.

d) Не използвайте свързващия проводник не по предназначение, за носене или закачане на електрическия инструмент или за издърпване на щепсела от контакта. Пазете свързващия проводник от горещина, масло, остри ръбове или движещи се части. Повредени или усукани свързващи проводници увеличават риска от токов удар.

e) Когато работите с електрически инструмент на открито, използвайте само удължителни проводници, които също са подходящи за употреба на открито. Използването на подходящ за употреба на открито удължителен проводник намалява риска от токов удар.

f) Когато употребата на електрическия ин- струмент във влажна среда не може да бъде избегната, използвайте дефектното- кова защита. Използването на дефектнотоко- ва защита намалява риска от токов удар.

3) Безопасност на хората

a) Бъдете внимателни, обръщайте внимание на това, което правите, и подхождайте разумно към работата с електрически инструмент. Не използвайте електрически инструменти, ако сте уморени или под влиянието на наркотици, алкохол или медикаменти. Момент невнимание при използването на електрически инструмент може да доведе до сериозни наранявания.

b) Носете лични предпазни средства и вина- ги защитни очила. Носенето на лични пред- пазни средства, като противопрахова маска, предпазни обувки, които не се хлъзгат, пред- пазна каска или антифони, според вида и упо- требата на електрическия инструмент, нама- лява риска от наранявания.

с) Избягвайте неволно включване. Уверете се, че електрическият инструмент е изключен, преди да го свържете към електро- захранването и/или акумулатора, преди да го вземете или носите. Ако при носенето на електрическия инструмент държите пръста си върху прекъсвача или свържете към електро- захранването включен електрически инстру- мент, това може да доведе до злополуки.

d) Отстранете инструментите за настройка или гаечните ключове, преди да включите електрическия инструмент. Инструмент или ключ, намиращ се във въртяща се част на електрическия инструмент, може да доведе до наранявания.

e) Избягвайте неправилна стойка на тялото. Осигурете си стабилен стоеж и постоянно пазете равновесие. Така можете да контролирате електрическия инструмент по-добре при неочаквани ситуации.

f) Носете подходящо облекло. Не носете широки дрехи или накити. Дръжте косата и облеклото си далеч от движещи се части. Широки дрехи, накити или дълги коси могат да бъдат захванати от движещи се части.

g) Когато могат да бъдат монтирани прахоизсмукващи и прахоулавящи устройства, те трябва да са свързани и да се използват правилно. Използването на прахоизсмукващо устройство може да намали вредите за здравето поради прах.

h) Не се поддавайте на фалшивото чувство за безопасност и не пренебрегвайте правилата за безопасност при работа с електрическите инструменти, дори ако след многократната им употреба мислите че ги познавате добре. Небрежните действия могат да доведат до тежки телесни повреди в рамките на части от секундата.

4) Употреба и боравене с електрическия ин- струмент

a) Не претоварвайте електрическия инстру- мент. Използвайте подходящия за Вашата работа електрически инструмент. С подхо- дящия електрически инструмент работите по- добре и по-сигурно в диапазона на работните му характеристики.

b) Не използвайте електрически инструмент, чийто прекъсвач е повреден. Електрически инструмент, който не може да се включва или из- ключва, е опасен и трябва да бъде ремонтиран.

с) Извадете щепсела от контакта и/или извадете сменяемия акумулатор, преди да извършвате настройки по уреда, да сменяте части на работния инструмент или да оставите електрическия инструмента настрани. Тази мярка за безопасност предотвратява неумишленото включване на електрическия инструмент.

d) Съхранявайте неизползваните електрически инструменти на недостъпно за деца място. Не позволявайте електрическият инструмент да бъде използван от лица, които не са запознати с него или не са прочели тези инструкции. Електрическите инструменти са опасни, ако се използват от неопитни лица.

e) Поддържайте електрическите инструменти и работния инструмент грижливо. Проверя- вайте дали движещите се части функцио- нират безупречно и не заяждат, дали няма счупени или така повредени части, че да нарушават функционирането на електриче- ския инструмент. Повредените части след- ва да бъдат ремонтирани преди използва- нето на електрическия инструмент. Много злополуки са причинени от лошо поддържани електрически инструменти.

f) Поддържайте режещите инструменти на- точени и чисти. Грижливо поддържаните ре- жещи инструменти с остри режещи ръбове се заклинват по-малко и се водят по-лесно.

g) Използвайте електрическия инструмент, принадлежностите, работните инструменти и т.н. съгласно настоящите инструкции. При това вземайте под внимание условията на работа и действието, което трябва да се извърши. Употребата на електрически инструменти за различни от предвидените приложения може да доведе до опасни ситуации.

h) Пазете дръжките и техните повърхности сухи, чисти и без масло и грес. Хлъзгавите дръжки и техните повърхности не позволяват безопасна работа и контрол на електрическия инструмент в непредвидени ситуации.

5) Сервиз

a) Възлагайте ремонти по Вашия електри- чески инструмент само на квалифицирани специалисти и само с оригинални резервни части. Така се гарантира, че безопасността на електрически инструмент ще се запази.

Допълнителни указания за безопасност

• Носете предпазни ръкавици при всички дейности по поддръжка на режещата лента!
• При рязането на дърво с кръгла или неправилна форма трябва да бъде използвано приспособление, което осигурява детайла срещу превъртане
• При рязане на дъски по ръба трябва да се използва приспособление, което да предпазва детайла от отскачане.

• За да се спазят стойностите на емисиите на прах за дървообработване и за безопасна работа, трябва да се свърже прахоуловителна система със скорост на въздуха най-малко 20 m/s.

• Предавайте указанията за безопасност на всички лица, които работят по машината.

• Не използвайте триона за рязане на дърва за огрев.
• Машината е оборудвана със защитен изключвател срещу повторно включване след понижаване на напрежението.
• Преди пускане в експлоатация проверете дали напрежението върху типовата табелка на уреда съвпада с мрежовото напрежение.
• Използвайте кабелен барабан само в развито състояние.
• Заетите с работа по машината лица не бива да се разсейват.
• Съблюдавайте посоката на въртене на двигателя и на режещата лента.
• Устройствата за безопасност по машината не бива да се демонтират или да се привеждат в неизползваемо състояние.
• Не режете детайли, които са твърде малки, за да ги държите стабилно в ръка.
• Никога не отстранявайте свободни трески, стърготини или заклещени части дърво при движеща се режеща лента.
• Трябва да се спазват приложимите разпоредби за предотвратяване на злополуки и другите общоприети правила за безопасност.
• Спазвайте листовките на асоциацията за застраховка „Отговорност на работодателя“ (VBG 7).
• Нагласете регулируемите предпазни устройства така, че те да са възможно най-близо до детайла.

⚠️ ВНИМАНИЕ! Обезопасете дългите детайли срещу преобръщане в края на процеса на рязане. (напр. ролкови стойки и др.)

- По време на транспортиране на триона пред- пазното устройство на режещата лента (4) тряб- ва да се намира в долна позиция.

- Предпазните капаци не трябва да се използват за транспортиране или неправилна експлоатация на машината.

- Деформираните или повредените режещи ленти не трябва да се използват.

• Сменете износените вложки на плота.

- Никога не стартирайте машината, ако вратата, предпазваща режещата лента, или предпазното устройство са отворени.

- Уверете се, че изборът на режещата лента и скоростта са подходящи за материала, който трябва да е отреже.

• Изчакайте режещата лента да спре напълно, пре- ди да я почистите.
• При прави разрези на дребни детайли с успоредния ограничител трябва да се използва инструмент за бутане.
• Носете ръкавици при работа с режещата лента и грубите материали!
• По време на транспортиране предпазното устройство на режещата лента трябва да бъде в най-ниско положение и близо до плота за рязане.
• При скосени разрези с подходящ плот за рязане, успоредният ограничител трябва да се разположи в долната част на плота за рязане.
• Никога не използвайте изключващите предпазни устройства за повдигане или за транспортиране.
• Уверете се, че предпазните устройства на режещата лента се използват и са правилно регулирани.
• Поддържайте безопасно разстояние на ръцете си до режещата лента. Използвайте инструмент за бутане за тесни разрези.
• Съхранявайте инструмента за бутане в предвидения за него държач при машината, за да можете да го достигате от Вашата нормална работна позиция и винаги да е подръка.
• В normalната работна позиция операторът се намира пред машината.

⚠ PREDУПРЕЖДЕНИЕ! По време на експлоатация този електрически инструмент създава електромагнитно поле. При определени условия това поле може да наруши функционирането на активни или пасивни медицински импланти. За да се намали опасността от сериозни или смъртоносни наранявания, препоръчваме на лица с медицински импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди електрическият инструмент да бъде използван.

Остатъчни дискове

Електрическият инструмент е конструиран съгласно нивото на развитие на техниката и признатите правила на техника на безопасност. Въпреки това, при работа могат да възникнат отделни остатъчни рискове.

- Опасност от нараняване на пръсти и длани от движещата се режеща лента при неправилно водене на детайла. Наранявания от изхвърлен детайл при неправилно държане или водене, като работа без ограничител.

• Опасност за здравето поради дървесен прах или дървесни стърготини. Задължително носете лична предпазна екипировка като защита за зрението. Използвайте смукателна уредба!
• Наранявания поради дефектна режеща лента. Редовно проверявайте режещата лента за невредимост.
• Опасност от нараняване на пръсти и длани при смяна на режещата лента. Носете подходящи работни ръкавици.
• Опасност от нараняване при включване на машината поради задвижващата се режеща лента.
• Опасност от ток при използване на неправилни електрически свързващи проводници.
• Застрашаване на здравето от движещата се режеща лента при дълги коси и свободно облекло. Носете лична предпазна екипировка като мрежа за коса и плътно прилягащо работно облекло.
• Освен това, въпреки всички взети предпазни мерки, могат да съществуват неявни остатъчни рискове.

• Остатъчните рискове могат да бъдат намалени, ако бъдат спазвани „Общи указания за безопасност“ и „Употреба по предназначение“, както и ръководството за употреба като цяло.

• Технически данни

Двигател на променлив ток	230 - 240 V ~50 Hz
Мощност	S1* 250W,S2** 30 min 350W
Обороти на празен ход 1400 min	-1
Дължина на режещаталента	1400 mm
Широчина на режещаталента	6-12 mm
Скорост на режещата лента 900 m/min
Височина на рязане 0 - 80 mm
Изнасяне 200 mm
Размери на плота за рязане 300 x 300 mm
Размер на плота сразширител мин.	380x300mm
Разширител на плота сразширител макс.	535x300mm
Наклоняем плот 0° до 45°
Размер на детайла макс.	400 x 400 x 80 mm
Тегло	19 kg

Запазва се правото на технически промени!

* Режим на работа S1, непрекъсната работа.

** Режим на работа S2, краткотрайна работа при постоянно натоварване; продължителност на нормалния работен режим

Детайлът трябва да е с височина от поне 3 mm и широчина от 10 mm.

Стойностите на шум и вибрации са определени съгласно EN 62841.

Ниво на звуково налягане L_pA	77,4 dB
Неопределеност K_pA	3 dB
Ниво на звукова мощност L_WA	90,4 dB
Неопределеност K_pA	3 dB

Носете защита за слуха.

Въздействието на шум може да причини загуба на слуха. Общи стойности на вибрациите (векторна сума от трите посоки), определени съгласно EN 62841.

Машината трябва да е поставена стабилно, т.е. за- винтена върху работна маса или неподвижна до- лна рамка. За целта в основата на машината има отвори за закрепване.

• Плотът за рязане трябва да е монтиран правилно
• Преди пускане в експлоатация приспособленията за безопасност трябва да бъдат правилно монтирани.
• Режещата лента трябва да може да се движи свободно.
• При вече обработвано дърво внимавайте за чужди тела, като напр. пирони, винтове и т.н.

- Преди да задействате превключвателя за включване/изключване се уверете, че режещата лента е правилно монтирана и подвижните части са лесно подвижни.

- Преди свързване на машината се уверете, че данните върху типовата табелка съвпадат с данните на мрежата.

8. Монтаж

⚠️ ВНИМАНИЕ! Преди всякакви работи по поддръжка, преоборудване и монтаж на банцинга трябва да се изважда мрежовият щепсел.

Монтажен инструмент

Поради причини, свързани с опаковката, плотът за рязане и разширителят на плота не са монтирани.

8.1 Монтиране на плота за рязане (Фиг. 2-3)

• Отстранете крилчатата гайка (21), фиксиращата ръкохватка (22), двете шайби и затегателната плоча (23). (Фиг. 2)
• Прокарайте плота за рязане (7) над режещия диск (26). Закрепете плота с плочата (23), две-те шайби, крилчатата гайка (21) и фиксиращата ръкохватка (22) към двата винта на корпуса на машината (18). (Фиг. 3)
• Монтирайте винта M6x35 (36) с двете подложни шайби (37) и гайката (38) към плота. (Фиг. 3)

8.2 Монтиране на разширителя на плота (Фиг. 4 + 4.1 + 4.2 + 4.3 + 4.4)

• Свалете двата винта (39) и ветрилообразните шайби (40) от разширителя на плота (8). (Фиг. 4)
• Поставете разширителя на плота (8) върху плота (7), монтиран на машината. Уверете се, че затягацият лост (10) е отворен (Фиг. 4.1+4.2).
• Поставете разширителя на плота докрай върху плота (Фиг. 4.3), за да фиксирате двата винта (39) от двете страни. (Фиг. 4.4) Уверете се, че винтовете (39) са поставени от двете страни. Двата винта се използват за ограничаване на разширителя на плота.

8.3 Монтиране на успоредния ограничител (Фиг. 5)

• Монтирайте успоредния ограничител (14), като го нахлузите отзад и фиксирате затягация лост (42) надолу.
• При демонтажа издърпайте затягащия лост (42) нагоре и свалете успоредния ограничител (14).
• Силата на затягане на паралелния ограничител може да се регулира с помощта на задната гайка с назъбка (41).

8.4 Настройка на широчината на рязане (Фиг. 5 + 5.1)

• При надljжни разрези на дървени детайли трябва да бъде използван успоредния ограничител (14).
• Поставете успоредния ограничител (14) върху направляващата шина (43) вдясно или вляво от режещия диск.
• Върху направляващата шина за успореден ограничител (43) има 2 скали, които показват разстоянието между опорната релса и режещия диск.
• Настройте успоредния ограничител (14) до желания размер върху наблюдателното стъкло (44) и фиксирайте със затягация лост (42) за успореден ограничител. (Фиг. 5)

8.5 Използване на разширителя на плота (Фиг. 6-6.2)

• При особено широки детайли винаги трябва да се използва разширителят на плота (8).
• Разхлабете затягация лост (10) и изтеглете раз- ширителя на плота толкова навън, че детайлът за рязане да може да легне върху него, без да се преобърне. (Фиг. 6,2)

8.6 Обтягане на режещата лента (Фиг. 1)

⚠️ ВНИМАНИЕ! При по-продължителен престой на банцига режещата лента трябва да се отпусне, т.е. преди включване на банцига трябва да се провери обтягането на режещия диск.

• За обтягане на режещата лента (26) завъртете затегателния винт (1) по посока на часовниковата стрелка. Правилното обтягане на режещата лента може да се установи чрез странично натискане с пръст върху режещата лента, приблизително в средата между двете ролки на режещата лента (2+9). При това режещата лента (26) трябва да може да се натиска само минимално (около 1-2 mm).
• Достатъчно обтегнатата режеща лента издава металически звън, когато се натисне.
• Отпуснете режещата лента, ако тя няма да се използва за по-продължително време, за да не се разтегне.

⚠️ ВНИМАНИЕ! При твърде силно обтягане режещата лента може да се счупи. ОПАСНОСТ ОТ НАРАНЯВАНЕ! При твърде слабо обтягане вижваната ролка на режещата лента (9) може да превърти, поради което режещата лента да спре.

⚠️ ВНИМАНИЕ! Преди да може да се извърши на- стройката на режещата лента, тя трябва да се об- тегне правилно.

• Отворете страничния капак (13) чрез освобождаване на блокировката на капака (12) с помощта на отвертката (33).
• Завъртете бавно горната ролка на режещата лента (2) по посока на часовниковата стрелка. Режещата лента (26) трябва да преминава в средата на ролката на режещата лента (2). Ако това не е така, ъгълът на наклон на горната ролка на режещата лента (2) трябва да се коригира.
• Ако режещата лента (26) се измества повече към задния ръб на ролката на режещата лента (2), винтът за настройка (17) трябва да се завърти обратно на часовниковата стрелка.
• Отвинтете предпазния винт за горната ролка на режещата лента (16).
• Бавно завъртете с едната ръка долната ролка на режещата лента (9), за да проверите дължината на режещата лента (26).
• Ако режещата лента (26) се измества повече към предния ръб на ролката на режещата лента (2), винтът за настройка (17) трябва да се завърти по посока на часовниковата стрелка.
• След настройката на горната ролка на режеща- та лента (2), трябва да се провери позицията на режещата лента (26) върху долната ролка на ре- жещата лента (9). Тук режещата лента (26) тряб- ва също да преминава в средата на ролката на режещата лента (9). Ако това не е така, ъгълът на наклон на горната ролка на режещата лента (2) трябва още веднъж да се коригира.
• Докато настройката на горната ролка на режещата лента (2) се отрази на позицията на режещата лента върху долната ролка на режещата лента (9), режещата лента трябва да се завърти няколко пъти.
• Затегнете предпазния винт за ролката на режещата лента горе (16).
• След извършена настройка страничният капак (13) трябва отново да се затвори и да се осигури чрез блокировките на капака (12) с помощта на отвертката (33).

8.8 Настройка на водача на режещата лента д- (Фиг. 7-10)

Както опорните лагери (46 + 52), така и направля- ващите щифтове (47 + 56) трябва да се регулират след всяка смяна на режещата лента.

- Отворете страничния капак (13) чрез освобождаване на блокировката на капака (12) с помощта на отвертката (33).

• Разхлабете болта с вътрешен шестостен за опорния лагер горе (45).
• Изместете опорния лагер (46) дотолкова, че той да не се допира до режещата лента (26) (разстояние макс. 0,5 mm).
• Затегнете отново болта с вътрешен шестостен за опорния лагер горе (45).

• Демонтирайте плота за рязане аналогично на 8.1 в обратна последователност.
- Разхлабете болта с вътрешен шестостен за опорния лагер долу (51).
- Изместете опорния лагер долу (52) дотолкова, че той да не се допира до режещата лента (26) (разстояние макс. 0,5 mm).
- Затегнете отново болта с вътрешен шестостен за опорния лагер долу (51).

8.8.3 Настройка на горните направляващи шифтове (47) (Фиг. 7 + 8)

• Разхлабете болтовете с вътрешен шестостен за опорния държач горе (50)
• Изместете опорния държач горе (49) на направляващите щифтове горе (47), докато предният ръб на направляващите щифтове (47) не застане на около 1 mm зад основата на зъбите на режещата лента.
• Затегнете отново болтовете с вътрешен шестостен за опорния държач горе (50).

⚠️ ВНИМАНИЕ! Режещата лента става неупотребяема, ако при работеща режеща лента зъбите докоснат направляващите щифтове.

• Разхлабете болтовете с вътрешен шестостен за направляващите щифтове горе (48).
• Избутайте направляващите щифтове (47) по по- сока към режещата лента!

⚠️ ВНИМАНИЕ! Разстоянието между направляващите щифтове (47) и режещата лента (26) може да е макс. 0,5 mm. (Режещата лента не бива да затяга)

• Затегнете отново болтовете с вътрешен шестостен (48).

• Завъртете горната ролка на режещата лента (2) няколко пъти по посока на часовниковата стрелка.

• Още веднъж проверете настройката на направляващите щифтове горе (47) и при нужда настройте допълнително.

• При нужда настройте допълнително опорния лагер горе (46) (8.8.1).

8.8.4 Настройка на долните направляващи щифтове (56) (Фиг. 9+10)

• Демонтирайте плота за рязане (7)
- Разхлабете винта за опорния държач долу (53) (шестостенен ключ размер 5)
- Изместете опорния държач долу (57) на направляващите щифтове долу (56), докато предният ръб на направляващите щифтове (56) не застане на около 1 mm зад основата на зъбите на режещата лента.
- Затегнете отново винта за опорния държач долу (53).

⚠️ ВНИМАНИЕ! Режещата лента става неупотребяема, ако при работеща режеща лента зъбите докоснат направляващите щифтове.

• Разхлабете болтовете с вътрешен шестостен за направляващите щифтове долу (55).
• Избутайте двата направляващи щифта (56) по посока към режещата лента дотолкова, че разстоянието между направляващите щифтове (56) и режещата лента (26) да стане макс. 0,5 mm. (Режещата лента не бива да затяга)
• Затегнете отново болтовете с вътрешен шестостен за направляващите щифтове долу (55).
• Завъртете долната ролка на режещата лента (9) няколко пъти по посока на часовниковата стрелка.
• Още веднъж проверете настройката на направляващите щифтове долу (56) и при нужда настройте допълнително.
• При нужда настройте допълнително опорния лагер долу (52) (8.8.2).

8.9 Настройка на гоения водач на режещата лента (5) (Фиг. 11)

• Разхлабете фиксиращата ръкохватка за водача на режещата лента (28).
• Чрез завъртане на ръкохватката за настройка за водача на режещата лента (27), спуснете вода-ча на режещата лента (5) колкото може по-близо (разстояние около 2-3 mm) до подлежащия на рязане материал.
  • Затегнете отново фиксиращата ръкохватка (28).

- Настройката трябва да се проверява, съотв. да се настройва наново преди всеки процес на рязане.

8.10 Регулиране на плота за рязане (7) на 90° (Фиг. 2+12+13)

• Преместете горния водач на режещата лента (5) докрай нагоре. (8,9)
• Разхлабете фиксиращата ръкохватка (22) и крилчатата гайка (21) (Фиг. 2).
• Поставете ъгъл между режещата лента (26) и плота за рязане (7). Ђгълът не е включен в обе- ма на доставката.
• Чрез завъртане наклонете плота за рязане (7) дотолкова, че ъгълът към режещата лента (26) да стане точно 90°. Ако плотът за рязане вече е легнал върху винта (58) и ъгълът 90° не може да се настрои, отвинтете гайката (59) и скъсете болта (58) чрез завъртане по посока на часовни-ковата стрелка.
• Затегнете отново фиксиращата ръкохватка (22) и крилчатата гайка (21).
• При нужда разхлабете гайката (59).
• Регулирайте винта (58) дотолкова, че той да допира плота за рязане от долната страна.
• Отново затегнете гайката (59), за да фиксирате винта (58).

8.11 Каква режеща лента да използвате

Включената в обема на доставката на банцига режеща лента е предвидена за универсална употреба. При избора на режещата лента трябва да вземете предвид следните критерии:

• С тънка режеща лента можете да режете по-тесни радиуси, отколкото с широка.
• Широка режеща лента се използва, когато тряб- ва да се направи прав разрез. Това е важно най-вече при рязането на дърво. Режещата лента има склонността да следва възлите на дървесината и затова лесно се отклонява от же- ланата линия на рязане.
• Режещите ленти с фини зъбци режат по-гладко, но и по-бавно от режещите ленти с груби зъбци.

⚠️ ВНИМАНИЕ! Никога не използвайте огънати или скъсани режещи ленти!

8.12 Държач на инструмента за бутане (Фиг. 14)

Държачът на инструмента за бутане (60) е предварително монтиран към корпуса на машината. При неизползване инструментът за бутане (29) трябва винаги да се поставя в държача на инструмента за бутане.

8.13 Подмяна на вложката на плота (Фиг. 15)

При износване или повреда вложката на плота (6) трябва да се подмени, в противен случай съществува повишена опасност от нараняване.

• Извадете нагоре износената вложка на плота (6).
• Монтажът на новата вложка на плота се извършва в обратна последователност.

8.14 Смяна на режещата лента (Фиг. 1a+1b+16)

• Настройте водача на режещата лента (5) приблизително на половината височина между плота за рязане (7) и корпуса на машината (18).
• Освободете блокировките на капака (12) и отворете страничния капак (13).
• Свалете винта M6x35 (36) с двете подложни шайби (37) и гайката (38) от плота. (Фиг. 3)
• Отпуснете режещата лента (26) чрез завъртане на затегателния винт (1) обратно на часовниковата стрелка.
• Извадете режещата лента (26) от ролките на режещата лента (2+9) и през прореза в плота за рязане (7).
• Отново поставете новата режеща лента (26) в средата върху двете ролки на режещата лента (2+9). Зъбите на режещата лента (26) трябва да сочат надолу по посока към плота за рязане (Фиг. 6).
• Обтегнете режещата лента (26) (вижте 8.6)
  • Затворете отново страничния капак (13).
• Монтирайте винта M6x35 (36) с двете подлож- ни шайби (37) и гайката (38) към плота. (Фиг. 3)

8.15 Накрайник за прахоулавяне (Фиг. 1а)

Банцигът е оборудван със смукателен накрайник (24) □ 40 mm за стърготини.

Ескплоатирайте уреда само с подходящо изсмукване. Проверявайте и почиствайте редовно каналите за изсмукване.

8.16 Линеал за напречно рязане (25) (опция) (Фиг. 23)

• Вкарайте линеала за напречно рязане (25) в един канал (A) на плота за рязане.
• Разхлабете винта с ръкохватка (E).
• Завъртете напречния ограничител (C), докато желаният ъгъл бъде настроен. Стрелката (F) на напречния ограничител показва настроения ъгъл.
  • Затегнете отново винта с ръкохватка (E).

- Опорната релса (В) може да бъде преместена към напречния ограничител (С). За целта развийте винта с назъбена глава (D) и избутайте опорната релса (В) в желаното положение. Затегнете отново винта с назъбена глава (D)

⚠️ ВНИМАНИЕ! При работа по машината всички предпазни устройства и капаци трябва да бъдат монтирани. Горното и долното колело на лентата са покрити от неподвижен предпазител и подвижен капак на корпуса. Машината се изключва, когато се отвори капакът на корпуса. Включването е възможно само когато капакът е затворен.

9. Управление

⚠️ ВНИМАНИЕ!

Преди пускането в експлоатация задължител- но сглобете напълно продукта!

9.1 Превключвател за вкл./изкл. (15) (Фиг. 17)

• Чрез натискане на зеления бутон „I“ банцигът може да бъде включен.
• За да изключите отново банцига, трябва да бъде натиснат червеният бутон „0“.
• Банцигът е оборудван с прекъсвач срещу понижено напрежение. При прекъсване на тока банцигът трябва да бъде включен отново.

9.2 Успореден ограничител (Фиг. 5+18)

• Поставете успоредния ограничител (14) върху направляващата шина (43) вдясно или вляво от режещия диск.
• Натиснете надолу затегателната скоба (42), за да фиксирате успоредния ограничител (14). Силата на затягане на паралелния ограничител може да се регулира с помощта на задната гайка с назъбка (41).
• Обърнете внимание на това, успоредният ограничител (14) винаги да преминава успоредно на режещата лента (26).

За да можете да извършвате скосени разрези успоредно на режещата лента (26), има възможност за накланяне на плота за рязане (7) от 0° - 45° напред.

- Разхлабете фиксиращата ръкохватка (22) и крилчатата гайка (21).

• Наклонете плота за рязане (7) напред, докато бъде настроен желаният ъгъл върху градуираната скала (35).
• Затегнете отново фиксиращата ръкохватка (22) и крилчатата гайка (21).

⚠️ ВНИМАНИЕ! При наклонен плот за рязане (7) успоредният ограничител (14) трябва винаги да се монтира по посока на работа отдясно на режеща- та лента (26). По този начин се предотвратява из- плъзване на детайла.

10. Указания за работа

Следните препоръки са примери за безопасно из- ползване на банцигите.

Смята се, че следните безопасни работни практики допринасят за безопасността, но може да не са подходящи, пълни или напълно приложими за всяко приложение. Те не могат да обхванат всички възможни опасни условия и трябва да се тълкуват внимателно.

• При използване в затворени помещения вържете машината към смукателна уредба.
• Когато машината не работи, напр. в края на работа, разхлабете режещата лента. Поставете съответно указание върху машината за обтягане на режещата лента за следващия потребител.
• Съхранявайте неизползваните режещи ленти в сгънато състояние на сухо място. Преди употреба проверете за дефекти (зъбци. пукнатини). Не използвайте дефектни режещи ленти!
• При боравене с режещите ленти носете ръка- вици.
• Преди започване на работа всички защитни и предпазни устройства на машината трябва да са монтирани.
• Никога не почиствайте режещата лента или водача на режещата лента с ръчна четка или стъргалка, докато режещата лента работи. Режещите ленти със смола застрашават безопасността при работа и трябва да се почистват редовно.
• За лична защита носете защитни очила и защита на слуха, когато работите. При дълга коса носете мрежа за коса. Навийте свободните ръкави над лактите.
• Когато работите, винаги поставяйте водача на режещата лента възможно най-близо до обработвания детайл.

• Осигурявайте достатъчно осветление в работната и околната зона на машината.

• За прави разрези винаги използвайте успоредния ограничител, за да предотвратите изплъзване на детайла.

• Използвайте инструмент за бутане, за да обработвате тесни детайли с ръчно подаване.
• За скосени разрези поставете плота за рязане в съответната позиция и насочете обработвания детайл към успоредния ограничител.
• За рязане на шипове под формата на лястовича опашка и чепове или клинове, привеждайте плота за рязане в съответната позиция по градуираната скала.
• При дъгообразни и неправилни разрези бутайте напред детайла равномерно с две ръце, с прибрани пръти. Дръжте детайла с ръце в безопасната част.
• За повторно извършване на дъгообразни, неправилни разрези използвайте помощен шаблон.
• При рязане на кръгъл дървесен материал обезопасете детайла срещу усукване.

⚠️ ВНИМАНИЕ! След всяка нова настройка препоръчваме пробен разрез, за да проверите настроените размери.

• При всички процеси на рязане горният водач на режещата лента (5) трябва да се приближава възможно най-близо до детайла (виж 8.9).
• Детайлът трябва винаги да се води с двете ръце и да се държи плоско върху плота за рязане (7). По този начин се предотвратява заклинване на режещата лента (26).
• Подаването трябва винаги да се извършва с равномерен натиск, който да е достатъчен за безпроблемното прерязване на материала от режещата лента, без тя да блокира.
• Винаги използвайте успоредния ограничител (14) за всички процеси на рязане, при които той може да бъде използван.
• По-добре е един разрез да се извършва с една работна операция, отколкото на няколко стъпки, които могат да наложат евентуално изтегляне на детайла назад. Ако изтеглянето назад въпре-ки всичко не може да се избегне, преди това банцигът трябва да се изключи. Изтегляйте детайла назад, едва след като банцигът (26) е спрял.
• При рязане детайлът винаги трябва да се води по неговата най-дълга страна.

⚠️ ВНИМАНИЕ! При обработка на тесни детайли задължително трябва да бъде използван инструмент за бутане. Инструментът за бутане (29) трябва да се съхранява винаги на разположение на предвидения за това държач на инструмента за бутане (60) отстрани на банцига.

10.1 Извършване на надлъжни разрези (Фиг. 19)

Тук даден детайл се разрязва по дължина.

• Настройте успоредния ограничител (14) от лява- та страна (ако е възможно) на режещата лента (26) съгласно желаната широчина.
• Спуснете водача на режещата лента (5) върху детайла. (вижте 8.9)
  • Включете циркуляра. (вижте 9.1)
• Притискайте с дясната ръка един ръб на детайла към успоредния ограничител (14), докато плоската страна лежи върху плота за рязане (7).
• Бутайте детайла с равномерно подаване покрай успоредния ограничител (14) към режещата лента (26).
• Важно: Дълги детайли трябва да се осигуряват срещу преобръщане в края на рязането (напр. с ролкови стойки и др.)

10.2 Извършване на скосени разрези (Фиг. 20)

- Настройте плота за рязане на желания ъгъл (вижте 9.3).

- Изпълнете разреза, както е описано в 10.1.

При скосени разрези обърнете внимание на това, да използвате успоредния ограничител само отдясно на режещата лента.

10.3 Свободни разрези на ръка (Фиг. 21)

• Една от най-важните характеристики на банцига е безпроблемното рязане на криви и радиуси.
• Спуснете водача на режещата лента (5) върху детайла. (вижте 8.9)
  • Включете циркуляра.
• Притиснете детайла здраво към плота за рязане (7) и го бутайте бавно към режещата лента (26).
• В много случаи помага грубото изрязване на кри- ви и ъгли на приблизително 6 mm от линията.
• Ако трябва да изрежете криви, които са прекалено тесни за използваната режеща лента, трябва да бъдат направени помощни разрези до предната страна на кривата. След това може да се изреже окончателният радиус.

10.4 Извършване на разрези с линеала за напречно рязане, (Фиг. 22 + Фиг. 23)

- Настройте линеала за напречно рязане (25) на желания ъгъл (вижте 8.16)

- Изпълнете разреза, както е описано в 10.1.

11. Електрическо свързване

Монтираният електродвигател е свързан в готовност за експлоатация. Свързването отговаря на приложимите разпоредби на VDE и DIN. Мрежовото свързване от страна на клиента, както и използваният удължаващ кабел, трябва да отговарят на тези предписания.

Важни указания

При претоварване на двигателя, той се изключва автоматично. След време на охлаждане (различно по време), двигателят може да се включи отново.

Повреден свързващ електрически проводник.

По свързващите електрически проводници често възникват повреди в изолацията.

Причини за това могат да бъдат:

• Точки на притискане, когато свързващите проводници са прокарани през процепи на прозорци или врати.
• Точки на прегъване поради неправилно закреп- ване или прокарване на свързващия проводник.
• Места на прерязване поради прегазване на свързващия проводник.
• Повреди в изолацията поради дърпане от стенния контакт.
• Пукнатини поради стареене на изолацията.

Такива дефектни свързващи електрически проводници не бива да се използват и поради повредената изолация са опасни за живота.

Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващият проводник да не е свързан към електрическата мрежа.

Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използвайте само съединителни проводници с обозначението „H05VV-F“.

Отпечатване на типовото обозначение върху свързващия кабел е задължително предписание.

Двигател на променлив ток:

- Мрежовото напрежение трябва да е 220 - 240 V\~50 Hz.

- Удължаващите проводници с дължина до 25 m трябва да са с напречно сечение от 1,5 квадратни милиметра.

Свързвания и ремонти по електрическото оборудване могат да се извършват само от електротехник.

При запитвания, моля посочвайте следните данни:

• Тип ток на двигателя
• Данни от типовата табелка на уреда
• Данни от типовата табелка на двигателя

Вид на свързването Y

Ако е необходима смяна на проводника за свързване към мрежата, това трябва да се извърши от производителя или негов представител, за да се избегне застрашаване на безопасността

12. Почистване, поддръжка и съхранение

⚠️ ВНИМАНИЕ! Преди всякакви настройки, поддръжка или ремонт издърпайте щепсела!

Почистване

Поддържайте предпазните приспособления, вентилационните процепи и рамата на двигателя възможно най-чисти от прах и замърсявания. Избърсвайте уреда с чиста кърпа или го продухвайте със сгъстен въздух под ниско налягане.

Препоръчваме да почиствате уреда веднага след всяка употреба.

Поддръжка

Във вътрешността на уреда няма други части, из- искващи поддръжка.

Съхранение

Съхранявайте уреда и неговите принадлежности на тъмно, сухо и защитено от замръзване, както и недостъпно за деца място. Оптималната температура на съхранение е между 5 °C и 30 °C.

Съхранявайте електрическия инструмент в оригиналната опаковка.

Покривайте електрическия инструмент, за да го предпазите от прах или влага.

Съхранявайте ръководството за употреба при електрическия инструмент.

Сервизна информация

Трябва да се има предвид, че следните части на този продукт са обект на износване поради износване или на естествено износване, респ. следните части са необходими като консумативи.

Бързоизносващи се части*: Въгленови четки, режещ диск, вложки на плота, клиновиден ремък

* не са включени задължително в обема на доставката!

Резервните части и аксесоарите се предлагат в нашия серверен център. За целта сканирайте QR кода на заглавната страница.

13. Транспортиране

Машината може да се повдига и транспортира само с помощта на рамата или плочата на рамата. Никога не вдигайте за предпазните устройства, регулиращите дръжки или за плота за рязане за целите на транспортирането.

По време на транспортиране предпазното устройство на режещата лента трябва да бъде в найниско положение и близо до плота за рязане.

Никога не повдигайте за плота за рязане! Маши- ната трябва да се изключи от мрежата, за да бъде транспортирана.

14. Изхвърляне и рециклиране

Указания за опаковката

Опаковъчните материали могат да се рециклират. Моля, изхвърлете опаковката по природосъобразен начин.

Указания за Закона за електрическото и електронното оборудване (ElektroG)

Старото електрическо и електронно оборудване не трябва да се изхвърля заедно с битовите отпадъци, а трябва да се събира и изхвърля разделно!

- Старите батерии и акумулатори, които не са неподвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се разрушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.

- Собствениците, респ. ползвателите на електрическо и електронно оборудване са законово задължени да ги върнат след употреба.

- Крайният потребител е отговорен за изтриването на личните му данни от стария уред, който трябва да бъде изхвърлен!

- Символът на зачеркната кофа на колела означава, че отпадъците от електрическото и електронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.

- Електрическото и електронното оборудване може да се предава безплатно на следните места:

- Публични събирателни пунктове (например дворове на общински сгради)

- Магазини за продажба на електронни уреди (физически и онлайн), при условие че търговците са длъжни да ги вземат обратно или предлагат това вземане доброволно.

- Можете да предадете до три стари електрически уреда от всеки тип уред с максимальна дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район.

- За допълнителните условия за връщане на производители и дистрибутори се обърнете към съответния център за обслужване на клиенти.

- Ако новият електричес ки уред се доставя от производителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя.

- Това се отнася само за уредите, които се инсталират и продават в Европейския съюз и са предмет на европейската Директива 2012/19/EC. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърляне на отпадъците от електрическо и електронно оборудване.

15. Отстраняване на неизправности

Неизправност Възможна причина Отстраняване
Двигателят не функционира	Дефектен двигател, кабел или щепсел, изгорели предпазителиОтворен капак на корпуса (краен прекъсвач)	Дайте машината на проверка от специалист.Никога не ремонтирайте сами двигателя.Опасност! Проверете предпазителите, при нужда ги сменете.Затворете точно капака на корпуса
Двигателят се стартира бавно и не достига работна скорост.	Прекалено ниско напрежение, повредени намотки, изгорял кондензатор	Изискайте проверка на напрежението от електроснабдителното дружество. Възложете на специалист проверка на двигателя.Възложете на специалист подмяна на кондензатора
Двигателят създава прекалено силен шум	Повредени намотки, дефектен двигател	Възложете на специалист проверка на двигателя
Двигателят не достига пълната си мощност.	Токовите вериги в мрежовата инсталация са претоварени (лампи, други двигатели и т.н.)	Не използвайте други уреди или двигатели в същата токова верига
Двигателят прегрява лесно.	Претоварване на двигателя, недостатьчно охлаждане на двигателя	Избягвайте претоварване на двигателя при рязане, отстранявайте прахта от двигателя, за да се гарантира оптимално охлаждане на двигателя
Разрезът е прекалено груб или на вълни	Затъпен режещ диск, неподходяща форма на зъбците за дебелината на материала	Заточете режещия диск, съотв. използвайте подходящ режещ диск
Заготовката се пука или цепи	Прекалено голям натиск при рязане, съотв. неподходящ за приложението режещ диск	Използвайте подходящ режещ диск
Режещата лента преминава	Водачът е неправилно регулиранНеподходяща режеща лента	Настройте водача на режещата лента съгласно ръководството за експлоатацияИзберете режещата лента съгласно ръководството за експлоатация
Следи от изгаряне по дървото при работа	Режещата лента е затъпенаНеподходяща режеща лента	Сменете режещата лентаИзберете режещата лента съгласно ръководството за експлоатация
Режещата лента се заклещва при работа	Режещата лента е затъпенаПо режещата лента има смолаВодачът е неправилно регулиран	Сменете режещата лентаПочистете режещата лентаНастройте водача на режещата лента съгласно ръководството за експлоатация

Очевидни недостатъци трябва да бъдат докладвани в рамките на 8 дни от получаването на стоки, в противен случай купувачът губи всякакви претенции за такива дефекти. Предлагаме гаранция на нашите машини с правилното лечение на срока на действие на косвена гаранция от датата на доставка по такъв начин, че ние замени всяка част в рамките на това време открива в един ред в материала или изработката трябва да бъде безполезно, безплатно. За части, които ние не се произвеждат, ние правим само като гаранция, като имаме право на гаранционни искове срещу доставчици. Разходите за вмъкване на нови части на купувача. Преобразуване и намаляване вземания и други исковете за обезщетения, са изключени.

Garancija RS

Očigledni nedostaci se moraju prijaviti u roku od 8 dana nakon prijema robe, u suprotnom kupac gubi sva prava u pogledu takvih nedostataka. Za naše mašine dajemo garanciju tokom trajanja zakonskog garantnog roka od datuma primopredaje, pod uslovom da se sa njima pravilno rukuje, na taj način besplatno vršimo zamenu svakog dela mašine koji tokom tog perioda postane neupotrebljiv usled greške u materijalu ili proizvodnji. Za delove koje ne proizvodimo sami, dajemo garanciju samo u okviru ostvarivanja garantnih prava koja dobijamo od poddobavljača. Troškove za ugradnju novih delova snosi kupac. Pravo na zamenu i umanjenje i drugi zahtevi za nadoknadu štete su isključeni.

Garantie RO
