Produkto tipas	Juostinis pjūklas
Prekės ženklas	Scheppach
Modelis	HBS30
Maitinimo įtampa	230-240 V~50 Hz
Galia	250 W (S1), 350 W (S2 30 min)
Pjovimo greitis	900 m/min
Variklio sūkiai	1400 min⁻¹
Praėjimo aukštis	0-80 mm
Praėjimo plotis	200 mm
Stalo matmenys	300 x 300 mm
Stalo prailginimas (maks.)	535 x 300 mm
Stalo pasvirimas	0° iki 45°
Pjovimo juostos ilgis	1400 mm
Pjovimo juostos plotis	6-12 mm
Svoris	19 kg
Garso galios lygis	90,4 dB (neapibrėžtumas 3 dB)
Garso slėgio lygis	77,4 dB (neapibrėžtumas 3 dB)
Sauga	Saugos jungiklis, ašmenų apsauga, užfiksuoti gaubtai
Dėvimosios dalys	Pjovimo juostos, anglies šepetėliai, trapecinis diržas
Siurbimo jungtis	40 mm skersmens

Dažnai užduodami klausimai - HBS30 SCHEPPACH

Kaip įtempti pjovimo juostą?

Pasukite priveržimo varžtą (1) pagal laikrodžio rodyklę. Teisinga įtampa pasiekiama, kai juosta leidžiasi šiek tiek išlinkti (1-2 mm) į šoną viduryje tarp volantų. Metalinis garsas bakstelėjus rodo pakankamą įtampą. Atpalaiduokite juostą ilgai nenaudojant.

Kaip nustatyti viršutinį juostos vediklį?

Atlaisvinkite fiksavimo rankenėlę (28), nuleiskite vediklį (5) reguliavimo rankenėle (27) iki 2-3 mm virš ruošinio, tada vėl priveržkite. Šį nustatymą reikia patikrinti prieš kiekvieną pjovimą.

Kaip pakeisti pjovimo juostą?

Išjunkite mašiną. Nustatykite juostos vediklį vidutiniame aukštyje. Atidarykite gaubtus. Atlaisvinkite juostą priveržimo varžtu. Nuimkite juostą nuo volantų ir ištraukite per stalo plyšį. Uždėkite naują juostą dantimis į stalą, įtempkite, uždarykite gaubtus ir prisukite stalo varžtą.

Kokios yra pagrindinės saugos instrukcijos?

Dėvėkite akinius, klausos apsaugą ir dulkių kaukę. Nedėvėkite laisvų drabužių. Laikykite rankas atokiai nuo juostos. Naudokite medinį stūmiklį siauroms dalims. Niekada nešalinkite atliekų, kol juosta sukasi. Prieš įjungdami įsitikinkite, kad gaubtai uždaryti.

Kaip atlikti kampinį pjovimą?

Atlaisvinkite fiksavimo rankenėlę (22) ir sparnuotas veržles (21). Pakreipkite stalą (7) norimu kampu (0°-45°) pagal skalę (35). Vėl fiksuokite. Padėkite lygiagretųjį vediklį į dešinę nuo juostos, kad ruošinys neslystų.

Kokia reguliari priežiūra reikalinga?

Reguliariai valykite mašiną, ypač aušinimo briauneles, po kiekvieno naudojimo. Patikrinkite juostos ir guminės juostos būklę. Patikrinkite laidus, kad išvengtumėte pažeidimų. Laikykite sausoje vietoje, apsaugotoje nuo šalčio.

Ką daryti, jei pjūklas neužsiveda?

Patikrinkite, ar gaubtai tinkamai uždaryti (galinė jungtis aktyvuota). Patikrinkite saugiklius. Jei variklis, laidas ar kištukas sugedę, leiskite patikrinti specialistui. Niekada netaisykite variklio patys.

Kaip naudoti lygiagretųjį vediklį?

Uždėkite lygiagretųjį vediklį (14) ant bėgelio (43) dešinėje arba kairėje nuo juostos. Sureguliuokite norimą matmenį naudodami lupos žymą (44), tada užfiksuokite fiksavimo svirtimi (42). Įsitikinkite, kad jis lygiagretus juostai.

Kokias pjovimo juostas naudoti?

Naudokite 6-12 mm pločio ir 1400 mm ilgio juostas. Siauros juostos tinka lenktiems pjovimams, plačios – tiesiems. Smulkūs dantys suteikia švarų, bet lėtesnį pjovimą. Niekada nenaudokite pažeistų juostų.

Kaip išsiurbti pjuvenas?

Mašina turi siurbimo jungtį (24), kurios skersmuo 40 mm. Prijunkite prie tinkamo siurblio (minimalus oro greitis 20 m/s). Reguliariai tikrinkite ir valykite siurbimo vamzdžius.

NAUDOJIMO INSTRUKCIJA HBS30 SCHEPPACH

Simbolių ant įrenginio aiškinimas

	Beware! Pavojus gyvybei, pavojus susižeisti ar sugadinti įrankį atveju nesilaikymo!
	Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!
	Užsidėkite apsauginius akinius!
	Naudokite klausos apsaugą!
	Susidarius dulkių, naudokite kvėpavimo apsaugą!
	Dėmesio! Pavojus susižaloti! Nekiškite rankų į judančią pjūklo juostą!
	Mūvėti apsaugines pirštines.
	Saugokitės! Prieš įrengdami, valymas, pakeitimus, priežiūrai, laikymui ir transportavimui lšjunkite ir atjunkite jį.
	Pjūklo juostos kryptis
	Gaminys atitinka galiojančias Europos direktyvas.
	Gaminys atitinka galiojančias Serbijos gaires.

Turinys:

Puslapis:

1. lžanga 225
2. Prietaisas aprašymas (1-1b pav.).... 225
3. Komplektacija 226
4. Naudojimas pagal paskirtį 226
5. Svarbūs nurodymai....227
6. Techniniai duomenys 230
7. Prieš pradedant eksploatuoti....230
8. Asambléja 230
9. Valdymas 233
10. Eksploatavimo informacija....234
11. Elektros prijungimas 235
12. Valymas, priežiūra ir saugojimas.... 235
13. Transportavimas 236
14. Utilizavimas ir pakartotinis atgavimas 236
15. Sutrikimų šalinimas....237
16. Atitikties deklaracija.... 395

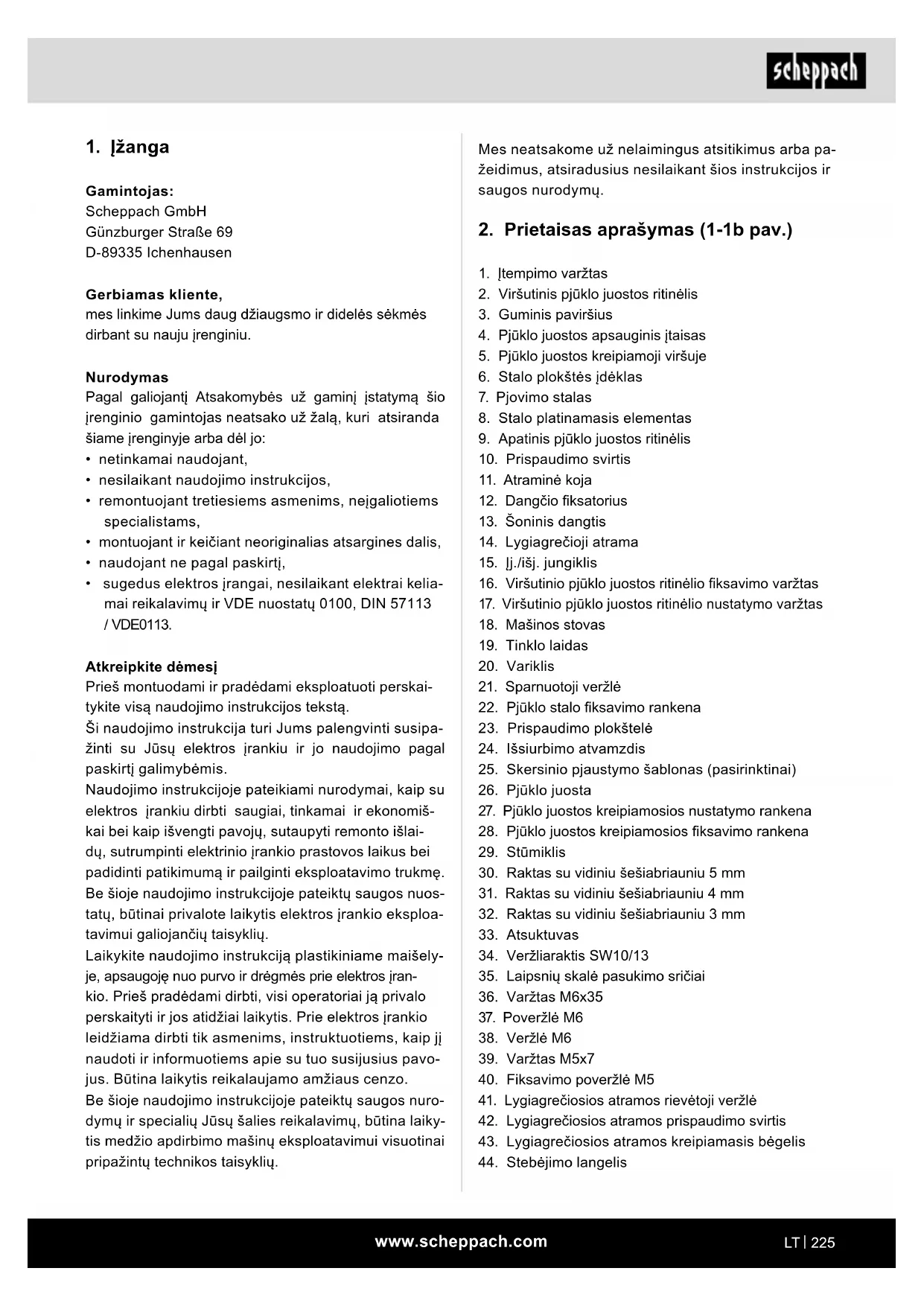

1. lžanga

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu.

Nurodymas

Pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,
- nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, nejgaliotiems specialistams,
• montuojant ir keičiant neoriginalias atsargines dalis,
- naudojant ne pagal paskirtj,
- sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE0113.

Atkreipkite dėmesį

Prieš montuodami ir pradėdami eksploatuoti perskai-tykite visą naudojimo instrukcijos tekstą.

Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų elektros įrankiu ir jo naudojimo pagal paskirtį galimybėmis.

Naudojimo instrukcijoje pateikiami nurodymai, kaip su elektros įrankiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti elektrinio įrankio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę. Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis elektros įrankio eksploatavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir dręgmės prie elektros įrankio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie elektros įrankio leidžiama dirbti tik asmenims, instruktuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nurodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis medžio apdirbimo mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Prietaisas aprašymas (1-1b pav.)

1. Ítempimo varžtas
2. Viršutinis pjūklo juostos ritinėlis
3. Guminis paviršius
4. Pjūklo juostos apsauginis įtaisas
5. Pjūklo juostos kreipiamoji viršuje
6. Stalo plokštės jdėklas
7. Pjovimo stalas
8. Stalo platinamasis elementas
9. Apatinis pjūklo juostos ritinėlis
10. Prispaudimo svirtis
11. Atraminė koja
12. Dangčio fiksatorius
13. Šoninis dangtis
14. Lygiagrečioji atrama
15. lj./išj. jungiklis
16. Viršutinio pjūklo juostos ritinėlio fiksavimo varžtas
17. Viršutinio pjūklo juostos ritinėlio nustatymo varžtas
18. Mašinos stovas
19. Tinklo laidas
20. Variklis
21. Sparnuotoji veržlé
22. Pjūklo stalo fiksavimo rankena
23. Prispaudimo plokštelė
24. Išsiurbimo atvamzdis
25. Skersinio pjaustymo šablonas (pasirinktinai)
26. Pjūklo juosta
27. Pjūklo juostos kreipiamosios nustatymo rankena
28. Pjūklo juostos kreipiamosios fiksavimo rankena
29. Stūmiklis
30. Raktas su vidiniu šešiabriauniu 5 mm
31. Raktas su vidiniu šešiabriauniu 4 mm
32. Raktas su vidiniu šešiabriauniu 3 mm
33. Atsuktuvas
34. Veržliaraktis SW10/13
35. Laipsnių skalė pasukimo sričiai
36. Varžtas M6x35
37. Poveržlé M6
38. Veržlé M6
39. Varžtas M5x7
40. Fiksavimo poveržlé M5
41. Lygiagrečiosios atramos rievėtoji veržlė
42. Lygiagrečiosios atramos prispaudimo svirtis
43. Lygiagrečiosios atramos kreipiamasis bėgelis

44. Stebėjimo Iangelis

45. Viršutinio atraminio guolio varžtas su vidiniu še- šiabriauniu

46. Viršutinis atraminis guolis
47. Kreipiamasis kaištis, viršuje
48. Viršutinių kreipiamųjų kaiščių varžtas su vidiniu šešiabriauniu
49. Tvirtinimo laikiklis (viršuje)
50. Viršutinio tvirtinimo laikiklio varžtas su vidiniu še- šiabriauniu (2x)
51. Apatinio atraminio guolio varžtas su vidiniu šeši-abriauniu
52. Apatinis atraminis guolis
53. Apatinio tvirtinimo laikiklio varžtas
54. Pjūklo juostos apsauga
55. Apatinių kreipiamųjų kaiščių varžtas su vidiniu šešiabriauniu
56. Kreipiamasis kaištis, apačioje
57. Tvirtinimo laikiklis (apačioje)
58. Varžtas (pjūklo stalo reguliavimas)
59. Veržlė (pjūklo stalo reguliavimas)
60. Stūmiklio laikiklis

3. Komplektacija

• Atidarykite pakuotę ir atsargiai išimkite jrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplekte viskas yra.
• Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

⚠ DĖMESIO! Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis žaisti draudžiama! Pavojus praryti ir uždusti!

1x juostinis pjūklas
1x pjūklo stalas (7)
1x stalo platinamasis elementas (8) su kreipiamuoju bėgeliu (43)
1x lygiagrečioji atrama (14)
1x stūmiklis (29)
1x veržliaraktis SW 10/ 13 (34)
3x raktai su vidiniu šešiabriauniu 3 mm (32) / 4 mm (31) / 5 mm (30)
1x varžtas M6x35 (36)
1x poveržlės M6 (37)
1x veržlé M6 (38)
2x varžtai M5x7 (39)

2x fiksavimo poveržlės M5 (40)
1x originali naudojimo instrukcija

Pasirinktinai:

1x skersinio pjaustymo šablonas (25)
1x juostinis pjūklas (6 dantys / coliui)
1x juostinis pjūklas (10 dantų / coliui)
1x juostinis pjūklas (15 dantų / coliui)

4. Naudojimas pagal paskirti

Juostinis pjūklas skirtas medienai arba į medieną panašiems ruošiniams pjauti. Apvalias medžiagas leidžiama pjauti tik su tinkamais laikančiaisiais įtaisais. Pjūklas neskirtas malkoms pjaustyti.

Irenginj leidžiama eksploatuoti tik pagal paskirtj. Bet koks kitoks naudojimas laikomas ne pagal paskirtj. Už dėl to patirtą žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas.

Leidžiama naudoti tik jrenginiui tinkamas pjūklo juostas. Naudojimo pagal paskirtį dalis taip pat yra saugos nurodymų, montavimo instrukcijos ir naudojimo instrukcijoje pateiktų eksploatavimo nurodymų laikymasis.

Asmenys, kurie jrenginį valdo ir atlieka jo techninę priežiūrą, turi būti su juo susipažinę ir informuoti apie galimus pavojus.

Be to, būtina tiksliai laikytis galiojančių nelaimingų at-sitikimų prevencijos taisyklių. Taip pat reikia laikytis kitų bendrujų taisyklių iš darbo medicinos ir augumo technikos sričių.

Atlikus jrenginio modifikacijas, už su tuo susijusią žalą gamintojas neatsako.

Nors ir naudojant pagal paskirti, galimi tam tikri liekamosios rizikos veiksniai. Dėl įrenginio konstrukcijos ir struktūros galimi tokie punktai:

• klausos sutrikdymas nenaudojant reikalingos klau- sos apsaugos.
• sveikatai kenksminga medžio dulkių emisija naudojant uždarose patalpose.
• Nelaimingų atsitikimų pavojus patekus rankoms į neuždengtą įrankio pjovimo sritį.
• Pavojus susižaloti keičiant įrankį (pavojus įsipjauti).
• Pavojus, kai išmetami ruošiniai arba ruošinių dalys.
• Pirštu suspaudimas.
• Pavojus dèl atatrankos.

• Ruošinio pavirtimas dėl nepakankamo ruošinio atraminio paviršiaus.

• Prisilietimas prie pjovimo įrankio.

• Šakų ir ruošinių dalių išmetimas.

Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiama garantijos, kai prietaisas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

5. Svarbūs nurodymai

Bendrieji saugos nurodymai dėl elektrinių įrankių

⚠️ I SPĖJIMAS: Perskaitykite visas niam įrankiui taikomus saugos nurodymus, instrukcijas, iliustracijas ir techninius duomenis.

Netinkamai laikantis toliau pateiktų nurodymų, galima patirti elektros smūgį, gali kilti gaisras ir (arba) galima sunkiai susižaloti.

Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai.

Saugos nuorodose naudojama sąvoka „Elektrinis įrankis“ susijusi su iš tinklo veikiančiais elektriniais įrankiais (su tinklo laidu) arba akumuliatoriniais elektriniais įrankiais (be tinklo laido).

1) Sauga darbo vietoje

a) Jūsų darbo zona turi būti švari ir gerai apšvies- ta. Jei darbo zonos netvarkingos ir neapšviestos, gali įvykti nelaimingų atsitikimų.

b) Nedirbkite su elektriniu jrankiu potencialiai sprogioje atmosferoje, kurioje yra degių skysčių, dujų arba dulkių. Elektriniai jrankiai skleidžia kibirkštis, kurios gali uždegti dulkes arba garus.

c) Naudodami elektrinį įrankį, paprašykite, kad vaikai ir kiti asmenys, laikytųsi atstumo. Nukreipus dėmesį, elektrinis įrankis gali tapti nevaldomas.

2) Elektros irangos sauga

a) Elektrinio įrankio prijungimo kištukas turi tilpti į kištukinį lizdą. Jokiu būdu kištuko nemodifikuokite. Nenaudokite adapterinių kištukų kartu su jžemintais elektriniais įrankiais. Esant nemodifikuotiems kištukams ir tinkamiems kištuki-niams lizdams, mažėja elektros šoko pavojus.

b) Venkite kūno sąlyčio su jžemintais paviršiais, pvz., vamzdžiais, šildytuvais, viryklėmis ir šaldytuvais. Kai Jūsų kūnas jžemintas, kyla didesnis elektros šoko pavojus.

c) Saugokite elektrinius įrankius nuo lietaus arba drėgmės. Patekus į elektrinį įrankį vandens, didė- ja elektros smūgio pavojus.

d) Nenaudokite jungiamojo laido, norėdami už jo nešti ar pakabinti elektrinį įrankį arba iš kištukinio lizdo ištraukti kištuką. Saugokite jungiamajį laidą nuo karščio, alyvos, aštrių briaunų arba judančių dalių. Dėl pažeistų arba susipynusių jungiamujų laidų kyla didesnis elektros smūgio pavojus.

e) Kai su elektriniu įrankiu dirbate lauke, naudo-kite tik išorinei sričiai skirtus ilginamuosius laidus. Naudojant išorinei sričiai tinkamą ilgina-majj laidą, sumažėja elektros smūgio rizika.

šrj a deigul elektrihio jrankio eksploatavimas drėgnoje aplinkoje yra neišvengiamas, naudokite apsauginį nebalanso srovės jungiklj. Naudo-jant apsauginį nebalanso srovės jungiklj, mažėja elektros smūgio pavojus.

3) Asmenų sauga

a) Dirbdami su elektriniu įrankiu, būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite elektrinio įrankio, kai esate pavargę arba veikiami narkotinių medžiagų, alkoholio arba medikamentų. Jei naudodami elektrinį įrankį būsite neatidūs, galite rimtai susižaloti.

b) Naudokite asmenines apsaugines priemones ir visada užsidėkite apsauginius akinius. Nau- dojant asmenines apsaugines priemones, pvz., kaukę nuo dulkių, neslidžius apsauginius batus, apsauginį šalmą arba klausos apsaugą, priklauso- mai nuo elektrinio įrankio tipo ir naudojimo būdo, mažėja rizika susižaloti.

c) Stenkitės nepradėti eksploatuoti neplanuotai. Prieš prijungdami elektros srovės tiekimą ir (arba) akumuliatorių, įsitikinkite, kad elektrinis įrankis išjungtas. Jei nešdami elektrinį įrankį laikote pirštą ant elektrinio įrankio arba prie elektros srovės tinklo jungiate jjungtą elektrinį įrankį, gali įvykti nelaimingų atsitikimų.

d) Prieš ijungdami elektrinj įrankį, pašalinkite nu- statymo įrankius arba veržliaraktį. Įrankis arba raktas, kuris yra besisukančioje elektrinio įrankio dalyje, gali sužaloti.

e) Venkite nestandartinės kūno laikysenos. Stovėkite stabiliai ir visada išlaikykite pusiausvyrą. Taip elektrinį įrankį galėsite geriau kontroliuoti netikėtose situacijose.

f) Vilkėkite tinkamus drabužius. Nevilkėkite plačių drabužių ir nusiimkite papuošalus. Saugokite, kad plaukai ir drabužiai nepatektų arti judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti dalys.

g) Jei galima sumontuoti dulkių nusiurbimo ir surinkimo įtaisus, juos reikia prijungti ir tinkamai naudoti. Naudojant dulkių nusiurbimo įtaisą, gali-ma sumažinti dulkių keliamus pavojus.

h) Net po daugkartinio naudojimosi elektriniu įrankiu negalvokite, kad esate visiškai saugūs, ir atsižvelkite į elektriniams įrankiams galiojančias saugos taisykles. Dėl nedėmesingų veiksmų galima sunkiai susižaloti per sekundės dalis.

4) Elektrinio įrankio naudojimas ir elgsena su juo

a) Neperkraukite elektrinio jrankio. Savo darbui naudokite tam skirtą elektrinį jrankį. Su tinkamu elektriniu jrankiu nurodytame galios diapazone dirbsite geriau ir saugiau.

b) Nenaudokite elektrinio įrankio, kurio jungiklis sugedęs. Elektrinis įrankis, kuris nebejsijungia arba nebeišsijungia, yra pavojingas ir jį reikia sutaisyti.

c) Prieš nustatydami prietaisą, keisdami įstatomo įrankio dalis arba prieš padėdami elektrinį įrankį į šalį, ištraukite kištuką iš kištukinio lizdo ir (arba) pašalinkite išimamą akumuliatorių. Ši atsargumo priemonė saugo nuo neplanuoto elektrinio įrankio paleidimo.

d) Laikykite nenaudojamus elektrinius įrankius vaikams nepasiekiamoje vietoje. Neleiskite elektriniu įrankiu naudotis asmenims, kurie su šiuo įrenginiu nėra susipažinę arba neperskaitė šių nurodymų. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.

e) Kruopščiai prižiūrėkite elektrinius įrankius ir įstatomą įrankį. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų neigiamai veikiamas elektrinio įrankio veikimas. Prieš naudodami elektrinį įrankį, pažeistas dalis patikėkite suremontuoti. Daug nelaimingų atsitikimų įvyksta dėl blogai techniškai prižiūrimų elektrinių įrankių.

f) Stebėkite, kad pjaustytuvai būtų aštrūs ir šva-rūs. Kruopščiai prižiūrėti pjaustytuvai su aštriomis pjovimo briaunomis mažiau stringa ir juos lengviau valdyti.

g) Elektrinį įrankį, įstatomų įrankių priedus ir t. t. naudokite pagal šiuos nurodymus. Tuo metu atsižvelkite į darbo sąlygas ir darbus, kuriuos reikia atlikti. Naudojant elektrinius įrankius ki- tiems, o ne numatytiems tikslams, galimos pavojingos situacijos.

h) Rankenos ir suémimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suémimo paviršiai slidūs, elektrinio įrankio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti.

5) Servisas

a) Elektrinio jrankio remontą patikėkite tik kvalifikuotam personalui ir tik naudojant originalias atsargines dalis. Taip užtikrinsite elektrinio jrankio saugą.

Papildomi saugos nurodymai

- Dévěkite apsaugines pirštines atlikdami bet kokius juostinio pjūklo priežiūros darbus!

- Pjaunant apvalią arba nelygios formos medieną, reikia naudoti įtaisą, apsaugančią ruošinį nuo pasisukimo.

- Lentų vertikaliam pjovimui atlikti, jūs turite naudoti įrangą, kuri apsaugo apdirbamą ruošinį nuo atšokimo atgal.

- Norint tvirtai laikytis dulkių emisijos dydžių medienos apdirbimo metu bei užtikrinti saugų eksploatavimą, turi būti pajungtas dulkių išsiurbimo įrenginys su bent 20 m/s oro srauto greičiu.

- Perduokite saugumo instrukcijas visiems asmenims, dirbantiems su mašina.

• Nenaudokite pjūklo malkoms pjauti.

- Mašinoje yra jrengtas saugumo jungiklis, kad išvengti pakartotinio jrenginio paleidimo kritus elektros įtampai.

- Prieš pradėdami dirbti su įrenginiu, patikrinkite, ar įtampos duomenys ant prietaiso tipo plokštelės su-tampa su maitinimo tinkle naudojama įtampa.

- Naudokite tik išvyniotą rites kabelj.

- Asmenys, dirbantys su mašina, negali būti blaškomi pašaliniu dėmesiu.

- Atkreipkite dėmesį i variklio ir juostinio pjūklo sukimosi kryptį.

- Ant mašinos esanti apsauginė įranga negali būti išmontuota arba sugadinta.

- Nepjaukite ruošinių, kurie yra per maži, kad galėtumėte juos saugiai išlaikyti rankoje.

• Niekada nešalinkite besimėtančių atplėšų, skiedrų ar užstrigusių medienos gabalų, kol juostinio pjūklo ašmenys juda.
• Tvirtai laikykitės atitinkamų nelaimingų atsitikimų prevencijos taisyklių ir kitų visuotinai priimtų saugumo standartų.
• Laikykitės Nelaimingų Atsitikimų Prevencijos ir Draudimo Asociacijos reikalavimų.
• Nustatykite reguliuojamus apsauginius įtaisus taip, kad jie būtų kuo arčiau ruošinio.

⚠ ISPĖJIMAS! Apsaugokite ilgus ruošinius nuo nu- krypimo sutvirtindami juos pjovimo proceso pabaigoje (pvz., ritės laikikliu ir t.t.)

• Transportuojant pjūklą, juostinio pjūklo apsauga (3) turi būti apatinėje padėtyje.
• Apsauginiai dangčiai negali būti naudojami transportavimo arba kitais netinkamais mašinos naudojimo tikslais.
• Deformuoti arba pažeisti juostiniai pjūklai negali būti naudojami.

- Pakeiskite susidėvėjusi stalo jdėklą.

- Niekada nepaleiskite mašinos, jei durelės, saugančios juostinį pjūklą, arba atskirianti apsauginė įrangā yra atvira.

- Įsitikinkite, kad jūs pasirenkate tinkamą juostinį pjūklą ir greitį ruošiniui pjauti.

- Nepradėkite juostinio pjūklo valymo darbų, kol pas-tarasis visiškai nesustojo.

- Kai maži ruošiniai pjaunami tiesiai naudojant lygiagrečiają atramą, reikia naudoti stūmiklj.

- Transportavimo metu juostinio pjūklo apsauginė jranga turėtų būti žemiausioje padėtyje ir arti stalo.

- Nuožulniems pjūviams su nuožulnia plokštuma atlikti, skeliantysis kreiptuvas turi būti nustatytas žemutinėje stalo dalyje.

- Pjaunant apvalią medieną, turi būti naudojama tinkama fiksuojanti įranga, kad apsaugoti ruošinį nuo sukimosi.

- Atskirianti apsauginė įranga niekada negali būti naudojama kėlimui ir transportavimui.

- Isitikinkite, kad jūs naudojate apsauginę juostinio pjūklo įrangą ir tinkamai ją sureguliuojate.

- Laikykite savo rankas saugiu atstumu nuo juostinio pjūklo. Naudokite stūmimo lazdelę smulkiems pjūviams.

- Laikykite stūmiklį jam numatytame laikiklyje jrenginyje, kad jį galėtumėte pasiekti normalioje darbinėje padėtyje ir jis visada būtų lengvai pasiekiamas.

- normalioje darbinėje padėtyje operatorius yra priešais įrenginį.

⚠ ISPĖJIMAS! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

Liekamieji pavojai

Mašina buvo pagaminta vadovaujantis moderniais ir pripažintais saugumo reikalavimais ir taisyklémis. Vis tik, kai kurie individualūs liekamieji pavojai gali egzistuoti dirbant su mašina.

- Besisukanti juostinio pjūklo geležtė gali sukelti traumų pavojų pirštams ir rankoms, jei apdirbamas ruošinys yra neteisingai tiekiamas. Neteisingai tiekiamas ir atmestas apdirbamas ruošinys gali sukelti traumos pavojų, pvz. kuomet yra dirbama be stūmimo lazdelės.

- Medžio dulkių ir medienos skiedrų keliamas pavojus sveikatai. Visada dévėkite asmeninę apsaugos įrangą, tokią kaip akiniai. Naudokite dulkių išsiurbimo įrangą.

- Traumos, patirtos dėl pažeistos juostinio pjūklo geležtės. Reguliariai tikrinkite juostinio pjūklo geležtės būseną.

- Traumų pavojus pirštams ir rankoms keičiant juostinio pjūklo geležte. Dévėkite tinkamas darbines pirštines.

- Traumų pavojus nuo įsibėgėjančios juostinio pjūklo geležtės įjungus mašiną.

- Elektros srovės sukeltos traumos naudojant netinkamus arba pažeistus elektrinių jungčių laidus.

- Dévěkite tik aptemptus drabužius. Nusiimkite žiedus, apyrankes ir kitus papuošalus.

- Norėdami apsaugoti ilgus plaukus, dévėkite kepurę arba plaukų tinklelj. Net ir laikantis visų saugumo priemonių, kai kurie plika akimi nepastebimi pavojai vis tiek gali egzistuoti.

- Liekamieji pavojai gali būti sumažinti laikantis "Svarbūs nurodymai", "Naudojimas pagal paskirtį" instrukcijų bei tvirtai laikantis viso valdymo instrukcijų vadovo.

6. Techniniai duomenys

Kintamosios srovės variklis 230 - 240 V \~ 50 Hz

Galia	S1* 250W,S2** 30 min 350W
Tuščiosios eigos sūkiųskaičius	1400 min^-1
Pjūklo juostos ilgis 1400 mm
Pjūklo juostos plotis 6-12 mm
Pjūklo juostos greitis 900 m/min
Pjovimo aukštis 0 - 80 mm
Siekis	200 mm
Pjūklo stalo dydis	300 x 300 mm
Min. stalo dydis suplatinamuoju elementu	380x300mm
Maks. stalo dydis suplatinamuoju stalo elementu	535x300mm
Palenkiamas pjūklo stalas	nuo 0° iki 45° j kairę
Maks. ruošinio dydis	400 x 400 x 80 mm
Svoris	19 kg

Galimi techniniai pakeitimai!

Ruošinio aukštis turi būti min. 3 mm, o plotis – 10 mm.

Triukšmo ir vibracijos vertės buvo nustatytos pagal EN 62841.

Garso slėgio lygis L_pA	77,4 dB
Neapibrėžtis K_pA	3 dB
Garso galios lygis L_WA	90,4 dB
Neapibrėžtis K_WA	3 dB

Naudokite klausos apsaugą.

Dėl triukšmo galima prarasti klausą. Bendrosios vibracijų spinduliuotės vertės (trijų krypčių vektorių suma) nustatytos pagal EN 62841.

7. Prieš pradedant eksploatuoti

Prieš pradedant eksploatuoti įrenginį reikia pastatyti stabiliai, t. y. ant darbastalio arba tvirto rėmo. Šiam tikslui įrenginio kojoje yra tvirtinimo skylės.

• Pjovimo stalas turi būti tinkamai sumontuotas
• Prieš pradedant eksploatuoti reikia tinkamai sumontuoti visus dangčius ir saugos įtaisus.

• Pjūklo juosta turi laisvai judėti.

• Žiūrėkite, kad jau apdirbtoje medienoje nebūtų sve-timkūnių, pvz., vinių arba varžtų ir t. t.

• Prieš aktyvindami jungiklj, įsitikinkite, ar pjūklo juosta tinkamai sumontuota ir judančios dalys lengvai juda.
• Prieš prijungdami jrenginį įsitikinkite, kad duomenys specifikacijų lentelėje sutampa su tinklo duomenimis.

8. Asambléja

Įspėjimas! Prieš atlikdami bet kokius nustatymo, priežiūros ir remonto darbus, ištraukite tinklo kištuką!

Irankiai surinkimui

1 inžinerinis raktas SW 10/13
1 šešiakampis veržliaraktis su galvute SW 3
1 šešiakampis veržliaraktis su galvute SW 4
1 šešiakampis veržliaraktis su galvute SW 5
1 atsuktuvas

Dėl pakavimo technikos pjūklo stalas ir platinamasis pjūklo elementas nesumontuoti.

8.1. Stalviršio surinkimas (2-3 pav.)

• Pašalinkite sparnuotają veržlę (E), veržiamają svirti (F), dvi poveržles ir plokštę (H). (5.1 pav.)
• Kreipkite darbastalj (A) virš juostinio pjūklo (B) ir pritvirtinkite jį plokšte (H), dviem poveržlėmis, sparnuotaja veržle (E) ir veržiamaja svirtimi (F) prie abiejų mašinos korpuso varžtu.(5.2 pav.)
• Isukite varžta M6x35 (36) su dviem poveržlémis (37) ir varžtu (38) i stalą. (3 pav.)

8.2. Stalo platinamojo elemento montavimas (4 + 4.1 + 4.2 + 4.3 + 4.4 pav.)

• Išsukite abu varžtus (39) ir fiksavimo poveržles (40) iš stalo platinamojo elemento (8). (4 pav.)
• Užstumkite stalo platinamaji elementą (8) ant staklėse sumontuoto stalo (7). Tuo metu atkreipkite dėmesį į tai, kad įtempimo svirtis (10) būtų atidaryta (4.1+4.2 pav.).
• Užstumkite stalo platinamaji elementą iki galo ant stalo (4.3 pav.), kad abiejose pusėse užfiksuotumėte abu varžtus (39). (4.4 pav.) Atkreipkite dėmesį j tai, kad varžtus (39) sumontuotumėte abiejose pusėse. Abu varžtai skirti stalo platinamojo elemento ištraukimui apriboti.

8.3. Lygiagrečiosios atramos montavimas (5 pav.)

• Sumontuokite lygiagrečiają atramą (14), ją użdėdami gale, ir užfiksuokite prispaudimo svirtį (42) žemyn.
• Išmontuodami ištraukite prispaudimo svirti (42) j viršų ir išimkite lygiagrečiają atramą (14).

- Lygiagrečiosios atramos prispaudimo jėgą galima nustatyti galine rievėtaja veržle (41).

8.4. Pjovimo pločio nustatymas (5 + 5.1 pav.)

• Išilgai pjaunant medines dalis, reikia naudoti lygiagrečiają atramą (14).
• Uždėkite lygiagrečiają atramą (14) ant kreipiamojo bėgelio (43) dešinėje arba kairėje pjūklo geležtės pusėje.
• Ant lygiagrečiosios atramos (43) kreipiamojo bėgelio yra 2 skalės, kurios rodo atstumą tarp atraminio bėgelio ir pjūklo geležtės.
• Nustatykite lygiagrečiają atramą (14) ties pageidau-jamu matmeniu stebėjimo langelyje (44) ir užfiksuokite lygiagrečiosios atramos prispaudimo svirtimi (42) (5 pav.).

8.5. Stalo platinamojo elemento nustatymas (6-6.2 pav.)

• Esant ypač platiems ruošiniams, visada reikėtų naudoti stalo platinamąjį elementą (8).
• Atlaisvinkite prispaudimo svirtį (10) ir ištraukite stalo platinamajį elementą tiek, kad ruošinys, kurį reikia pjauti, galėtų priglusti nepavirsdamas. (6.2 pav.)

8.6. Pjūklo juostos įtvirtinimas (1 pav.)

⚠ DÊMESIO! Esant ilgesnei pjūklo prastovai, pjūklo juostą reikia atpalaiduoti, t. y. prieš jjungiant pjūklą, reikia patikrinti pjūklo geležtės įtempį.

• Norėdami įtempti pjūklo juostą (26), pasukite įtempimo varžtą (1) pagal laikrodžio rodyklę. Tinkamą pjūklo juostos įtempį galima nustatyti šone pirštu paspaudžiant pjūklo juostą, maždaug viduryje tarp abiejų pjūklo juostos ritinėlių (2+9). Čia pjūklo juosta (26) turėtų įsispausti tik minimaliai (apie 1–2 mm).
• Pakankamai įtempta pjūklo juosta, ją spustelėjus, skamba kaip metalas.
• Jei pjūklo juostą ilgesnį laiką nebus naudojama, ją atpalaiduokite, kad ji nebūtų pertempta.

⚠ DÉMESIO! Esant per dideliam įtempiui, pjūklo juosta gali lūžti. PAVOJUS SUSIŽALOTI! Esant per mažam įtempiui, varomas pjūklo juostos ritinėlis (9) gali prasisukti, todėl pjūklo juosta sustos.

8.7. Pjūklo juostos nustatymas (1 + 1a pav.)

⚠ DĖMESIO! Prieš nustatant pjūklo juostą, reikia tinkamai įtempti pjūklo juostą.

- Atlaisvinę dangčio fiksatorių (12), atidarykite šoninį dangtį (13), naudodami atsuktuvą (33).

• Létai sukite pjūklo juostos ritinėlj (2) pagal laikrodžio rodyklę. Pjūklo juosta (26) turi judėti maždaug per vidurį ant pjūklo juostos ritinėlio (2). Jei taip nėra, reikia pakoreguoti viršutinio pjūklo juostos ritinėlio (2) posvyrio kampa.
• Jei pjūklo juosta (26) daugiau juda pjūklo juostos ritinėlio (2) galinės briaunos link, nustatymo varžtą (17) reikia pasukti prieš laikrodžio rodyklę.
• Atsukite viršutinio pjūklo juostos ritinėlio (16) fiksavimo varžtą.
• Apatinį pjūklo juostos ritinėlį (9) lėtai sukite ranka, kad patikrintumėte pjūklo juostos (26) padėtį.
• Jei pjūklo juosta (26) juda pjūklo juostos ritinėlio (2) priekinės briaunos link, nustatymo varžtą (17) reikia pasukti pagal laikrodžio rodyklę.
• Nustačius viršutinį pjūklo juostos ritinėlj (2), reikia patikrinti pjūklo juostos (26) padėtį ant apatinio pjūklo juostos ritinėlio (9). Pjūklo juosta (26) taip pat turėtų būti pjūklo juostos ritinėlio (9) viduryje. Jei taip nėra, dar kartą sureguliuokite viršutinio pjūklo juostos ritinėlio (2) posvyrį.
• Kol viršutinio pjūklo juostos ritinėlio (2) reguliavimas paveiks pjūklo juostos padėtį ant apatinio pjūklo juostos ritinėlio (9), pjūklo juostos ritinėlį reikia kelis kartus apsukti.
• Priveržkite viršutinio pjūklo juostos ritinėlio (16) fiksavimo varžtą.
• Nustatę šoninius dangčius (13) vėl uždarykite ir užfiksuokite dangčio fiksatoriais (12), naudodami at-suktuvą (33).

8.8. Pjūklo juostos kreipiamosios nustatymas (7-10 pav.)

Tiek atraminius guolius (46 + 52), tiek kreipiamuosius kaiščius (47 + 56) reikia nustatyti iš naujo kaskart, kai pakeičiate pjūklo juostą.

- Atlaisvinę dangčio fiksatorių (12), atidarykite šoninį dangtį (13), naudodami atsuktuvą (33).

8.8.1. Viršutinis atraminis guolis (46) (7 pav.)

• Atlaisvinkite viršutinio atraminio guolio (45) varžtą su vidiniu šešiabriauniu.
• Perstumkite atraminį guolį (46) tiek, kol jis nebelies pjūklo juostos (26) (maks. atstumas 0,5 mm).
• Vél priveržkite viršutinio atraminio guolio (45) varžtą su vidiniu šešiabriauniu.

8.8.2. Apatinio atraminio guolio (52) nustatymas (9 pav.)

- Išmontuokite pjūklo stalą analogiškai 8.1 atvirkštine kryptimi.

• Atlaisvinkite apatinio atraminio guolio (51) varžtą su vidiniu šešiabriauniu.
• Perstumkite apatinį atraminį guolį (52) tiek, kol jis nebelies pjūklo juostos (26) (maks. atstumas 0,5 mm).
• Vél priveržkite apatinio atraminio guolio (51) varžtą su vidiniu šešiabriauniu.

8.8.3. Viršutinio kreipiamojo kaiščio (47) nustatymas (7 + 8 pav.)

• Atlaisvinkite tvirtinimo laikiklio (50) varžtus su vidiniu šešiabriauniu.
• Perstumkite viršutinių kreipiamųjų kaiščių (47) viršutinį tvirtinimo laikiklj (49), kol kreipiamųjų kaiščių (47) priekinė briauna bus maždaug 1 mm už pjūklo juostos dantų pagrindo.
• Vél priveržkite viršutinio tvirtinimo laikiklio (50) varžtus su vidiniu šešiabriauniu.

⚠ DÉMESIO! Pjūklo juosta taps netinkama naudoti, jei judant pjūklo juostai dantys palies kreipiamuosius kaiščius.

• Atlaisvinkite viršutinių kreipiamųjų kaiščių (48) varžtus su vidinių šešiabriauniu.
• Nustumkite kreipiamuosius kaiščius (47) pjūklo juostos kryptimi!

⚠ DĖMESIO! Atstumas tarp kreipiamųjų kaiščių (47) ir pjūklo juostos (26) gali būti maks. 0,5 mm. (Pjūklo juosta neturi jstrigti)

• Vél priveržkite varžtus su vidiniais šešiabriauniais (48).
• Apsukite viršutinį pjūklo juostos ritinėlj (2) kelis kartus pagal laikrodžio rodykle.
• Dar kartą patikrinkite viršutinių kreipiamuju kaiščių (47) nustatymą ir prireikus sureguliuokite.
• Prireikus sureguliuokite viršutinį atraminį guolį (46) (8.8.1).

8.8.4. Apatinio kreipiamojo kaiščio (56) nustatymas (9 + 10 pav.)

• Išmontuokite pjūklo stala (7).
- Atlaisvinkite apatinio tvirtinimo laikiklio (53) varžtą (raktu su vidiniu šešiabriauniu SW 5).
- Perstumkite apatinių kreipiamųjų kaiščių (56) apatinį tvirtinimo laikiklj (57), kol apatinių kreipiamųjų kaiščių (56) priekinė briauna bus maždaug 1 mm už piūklo juostos dantų pagrindo.
• Vél priveržkite apatinio tvirtinimo laikiklio (53) varžta.

Δ DĖMESIO! Pjūklo juosta taps netinkama naudoti, jei judant pjūklo juostai dantys palies kreipiamuosius kaiščius.

- Atlaisvinkite apatinių kreipiamųjų kaiščių (55) varžtus su vidinių šešiabriauniu.

• Abu apatinius kreipiamuosius kaiščius (56) stumkite pjūklo juostos kryptimi, kol atstumas tarp kreipiamųjų kaiščių (56) ir pjūklo juostos (26) bus maks. 0,5 mm. (Pjūklo juosta neturi jstriqti)
• Vél priveržkite apatinių kreipiamųjų kaiščių (55) varžtus su vidiniais šešiabriauniais.
• Apsukite apatinį pjūklo juostos ritinėlj (9) kelis kartus pagal laikrodžio rodykle.
• Dar kartą patikrinkite apatinių kreipiamujų kaiščių (56) nustatymą ir prireikus sureguliuokite.
• Prireikus sureguliuokite apatinj atraminj guolj (52) (8.8.2).

8.9. Viršutinės pjūklo juostos kreipiamosios (5) nustatymas (11 pav.)

• Atlaisvinkite pjūklo juostos kreipiamosios fiksavimo rankena (28).
• Nuleiskite pjūklo juostos kreipiamają (5), pasukdami pjūklo juostos kreipiamosios nustatymo rankeną (27), kuo arčiau (atstumas apie 2–3 mm) ant medžiagos, kuria reikia pjauti.
  • Vél priveržkite fiksavimo rankena (28).
• Nustatymą reikia patikrinti arba nustatyti iš naujo prieš kiekvieną pjovimo procesą.

8.10. Pjūklo stalo (7) nustatymas ties 90° (2 + 12 + 13 pav.)

• Nustatykite viršutinę pjūklo juostos kreipiamają (5) iki galo i viršu. (8.9)
• Atlaisvinkite fiksavimo rankeną (22) ir sparnuotają veržle (21) (2 pay.).
• Tarp pjūklo juostos (26) ir pjūklo stalo (7) įstatykite kampuoti. Kampuotis i komplektacija nejeina.
• Pjūklo stalą (7) pasukdami pakreipkite tiek, kol su pjūklo juosta (26) bus tiksliai 90° kampas. Jei pjūklo stalas jau priglunda prie varžto (58) ir negalima nustatyti 90° kampo, atlaisvinkite veržlę (59) ir sutrumpinkite varžta (58), pasukdami pagal laikrodžio rodykle.
• Vél priveržkite fiksavimo rankeną (22) ir sparnuotaja veržle (21).
• Prireikus atlaisvinkite veržle (59).
• Reguliuokite varžtą (58) tol, kol pjūklo stalas bus liečiamas apatinėje pusėje.
• Vél priveržkite veržlę (59), kad užfiksuotumėte varžta (58).

8.11. Kokią pjūklo juostą naudoti

- Juostinio pjūklo juosta numatyta universaliam naudojimui. Rinkdamiesi pjūklo juostą, atkreipkite dėmesį j šiuos kriterijus:

• Siaura pjūklo juosta galima pjauti mažesniu spin- duliui nei plačia.
• Plati pjūklo juosta naudojama, kai norima atlikti tiesų pjūvj. Visų pirma, tai svarbu pjaunant medieną. Pjūklo juosta yra linkusi sekti medžio rievėmis ir taip šiek tiek nukrypti nuo norimos piovimo linijos.
• Pjūklo juostos su smulkiais dantimis pjauna lygiau, tačiau tuo pačiu ir lėčiau nei pjūklo juostos su stambiais dantimis.

⚠ DĖMESIO: niekada nenaudokite paslėptų arba įtrū-kusių pjūklo juostų!

8.12. Stūmiklio laikiklis (14 pav.)

Stūmiklio laikiklis (60) iš anksto pritvirtintas prie mašinos stovo. Nenaudojamą stūmiklj (29) visada reikia jkišti j stūmiklio laikiklj.

8.13 Stalo plokštės įdėklo keitimas (15 pav.)

Atsiradus susidėvėjimui arba pažeidimui, reikia pa- keisti stalo plokštės jdėklą (6), kitaip kyla didesnis pa- vojus susižaloti.

- Išimkite susidėvėjusi stalo plokštės jdėklą (6) j viršų.

- Naujas stalo plokštės jdėklas montuojamas atvirkštine eilės tvarka.

8.14. Pjūklo juostos keitimas (1a + 1b + 16 pav.)

- Nustatykite pjūklo juostos kreipiamają (5) maždaug ties puse aukščio tarp pjūklo stalo (7) ir mašinos stovo (18).

- Atlaisvinkite dangčio fiksatorius (12) ir atidarykite šonini dangti (13).

- Išsukite varžta M6x35 (36) su dviem poveržlémis (37) ir varžtu (38) iš stalo. (3 pav.)

- Atpalaiduokite pjūklo juostą (26) prieš laikrodžio rodykle, pasukdami itempimo var113žta (1).

- Nuimkite pjūklo juostą (26) nuo pjūklo juostos ritinėliu (2+9) ir išimkite pro tarpą piūklo stale (7).

- Naują pjūklo juostą (26) vėl uždėkite per viduri ant abiejų pjūklo juostos ritinėlių (2+9). Pjūklo juostos (26) dantys turi būti nukreipti žemyn pjūklo stalo kryptimi (6 pav.).

- Itempkite pjūklo juosta (26) (žr. 8.6).

• Vél uždarykite šoninj dangtj (13).

- Isukite varžta M6x35 (36) su dviem poveržlémis (37) ir varžtu (38) i stala. (3 pay.)

8.15. Išsiurbimo atvamzdis (1a pav.)

Pjūklo juosta yra su pjuvenų išsiurbimo atvamzdžiu (24) ∅ 40 mm.

Eksploatuokite irenginj tik su tinkamu išsiurbimo jtaisu.

Reguliariai tikrinkite ir valykite išsiurbimo kanalus.

8.16. Skersinis pjaustymo šablonas (25) (pasirink-tinai) (23 pav.)

- Istumkite skersinio pjaustymo šabloną (25) i pjūklo stalo griovelj (A).

- Atlaisvinkite T formos varžta (E).

- Sukite skersinę atramą (C), kol nustatysite pageidaujamą kampo matmenį. Skersinės atramos rodyklė (F) rodo nustatyta kampa.

• Vél priveržkite T formos (E).

- Atraminj bėgelį (B) galima perstumti prie skersinės atramos (C). Tam atlaisvinkite rievėtąjį varžta (D) ir nustumkite atraminj bėgelį (B) į norimą padėtį. Vėl priveržkite rievėtąjį varžta (D).

⚠ DÈMESIO! Nestumkite atraminio bégelio (B) pjūklo geležtės kryptimi.

⚠ DĖMESIO! Dirbant su mašina, visa apsauginė įrangā ir gaubtai turi būti sumontuoti. Viršutinis ir apatinis juostiniai ratukai yra uždengti tvirtai sumontuota apsauga ir lanksčiu gaubtu. Atidarius korpuso dangtį, mašina išjungiama. Jiungti galima tik uždarius dangtį.

9. Valdymas

⚠ DÊMESIO!

Prieš pradėdami eksploatuoti, gaminį būtinai iki galo sumontuokite!

9.1. Ij./išj. jungiklis (15) (17 pav.)

- Paspaudus žalia myqtuka „l“, pjūkla galima jjungti.

- Norint vėl išjungti pjūklą, reikia paspausti raudoną myqtuka „0“.

- Juostinis pjūklas yra su apsaugos nuo pažemintosios įtampos jungikliu. Nutrūkus elektros srovės tie-kimui, juostini pjūkla reikia įijungti vėl.

9.2. Lygiagrečioji atrama (5 + 18 pav.)

- Uždėkite lygiagrečiają atramą (14) ant kreipiamojo bėgelio (43) dešinėje arba kairėje piūklo geležtės pusėje.

- Paspauskite įtempimo apkabą (42) žemyn, kad užfiksuotumėte lygiagrečiają atramą (14). Lygiagrečiosios atramos prispaudimo jėgą galima nustatytį galine rievėtaia veržle (41).

- Atkreipkite dèmesj i tai, kad lygiagrečioji atrama (14) visada judėtu lygiagrečiai su piūklo juosta (26).

9.3. Istrižiniai pjūviai (20 pav.)

Norint atlikti įstrižinius pjūvius lygiagrečiai su pjovimo juosta (26), juostinio pjūklo stalą (7) galima palenkti 0–45° i priekj.

• Atlaisvinkite fiksavimo rankeną (22) ir sparnuotają veržle (21).
• Juostinio pjūklo stalą (7) verskite i priekį, kol laipsnių skalėje (35) bus nustatytas pageidaujamas kampo matmuo.
• Vėl priveržkite fiksavimo rankeną (22) ir sparnuotają veržle (21).

Δ DĖMESIO! pavertus pjūklo stalą (7), lygiagrečiąją atramą (14) reikia sumontuoti darbine kryptimi pjūklo juostos (26) dešinėje. Taip ruošinys nenuslys.

10. Eksploatavimo informacija

Sekančios rekomendacijos yra pavyzdžiai, kaip saugiai eksploatuoti juostinius pjūklus.

Toliau nurodyti saugaus darbo ir eksploatavimo metodai yra laikomi saugumo etalonais. Tačiau jie gali būti ne visai tinkami ar pritaikomi kiekvienam konkrečiam atvejui. Jie negali apimti visų potencialių, pavojingų situacijų ir turi būti atsargiai interpretuojami.

• Darbo uždarose patalpose metu prijunkite mašinas prie išsiurbimo sistemos. Dirbant prekybiniame sektoriuje, turi būti naudojama prekybinius reikalavimus atitinkanti išsiurbimo sistema.
• Kuomet mašina nėra eksploatuojama, pvz. baigus darbą, atleiskite juostinio pjūklo įtempimą. Priklijuokite atitinkamą pastabą apie juostinio pjūklo įtempi-mą sekančiam šios mašinos operatoriui.
• Nenaudojami juostiniai pjūklai turi būti saugiai laikomi sausoje vietoje. Prieš kiekvieną kartą naudojant, patikrinkite juos dėl defektų (dantys, įtrūkimai). Nenaudokite pažeistų juostinių pjūklu!
• Dévėkite tinkamas pirštines dirbdami su juostiniais pjūklais. Prieš pradedant dirbti su įrenginiu, visa apsauginė ir saugos įranga turi būti sumontuota ant mašinos.
• Niekada nevalykite juostinio pjūklo arba jo kreiptuvo su rankiniu šepečiu arba grandikliu kol juostinis pjūklas dirba. Sakuoti juostiniai pjūklai sumažina eksploatavimo sauguma ir turi būti reguliariai valomi.
• Dėl jūsų pačių saugumo, dévėkite apsauginius aki- nius ir ausų apsaugą dirbdami su mašina. Asmenys, nešiojantys ilgus plaukus, turi dévėti plauky tinklelius.

• Pasiraitokite palaidas rankoves virš alkūnių.

• Dirbant su prietaisu, visada laikykite juostinio pjūklo kreiptuvą kiek įmanoma arčiau apdirbamo ruošinio. Užtikrinkite pakankamą apšvietimą mašinos darbo vietoje ir aplink ja.

• Visada naudokite kreiptuvą tiesiems pjūviams atlikti, kad išvengti apdirbamo ruošinio pasvyrimo arba nuslydimo. Naudokite stūmimo lazdeļę apdirbant siaurus ruošinius su rankiniu tiekimu.
• Istrižiniams pjūviams atlikti, pastatykite pjūklo darbastalį į atitinkamą padėtį ir paduokite apdirbamą ruošini ant kreiptuvo.
• Užtikrinkite saugų apdirbamo ruošinio tiekimą. Arkos formos ir nereguliariems pjūviams atlikti, stumkite apdirbamą ruošinį tolygiai pirmyn su abiem rankomis ir sulenktais pirštais. Laikykite apdirbamą ruošinį abiem rankomis saugiame skyriuje.
• Pakartotiniam arkos formos arba nereguliarių pjūvių atlikimui naudokite pagalbinį šabloną.
• Sutvirtinkite apdirbamą ruošinį nuo sukimosi, kai piaunate apvalia mediena.

⚠ DĖMESIO! Naujai nustačius, kaskart rekomenduo-jame atlikti bandomajį pjūvj, kad būtų patikrinti nusta-tyti matmenys.

• Visų pjovimo procesų metu viršutinę pjūklo juostos kreipiamają (5) pristumkite kuo arčiau ruošinio (žr. 8.9).
• Ruošinj visada reikia kreipti abiem rankomis ir laikyti plokščiai ant juostinio pjūklo stalo (7). Taip pjūklo juosta (26) nejstrigs.
• Pastūma visada turi vykti tolygiai spaudžiant. Šio spaudimo kaip tik turi pakakti, kad pjūklo juosta be problemu pjautu medžiaga, tačiau neužsiblokuotu.
• Lygiagrečiają atramą (14) visada naudokite visiems pjovimo procesams, kuriems ja ir galima naudoti.
• Pjūvj geriau atlikti vienu kartu, o ne keliomis pakopomis, kai gali prireikti ištraukti ruošinį. Jeigu vis dėlto reikia ištraukti atgal, tuomet iš pradžių išjunkite juostinį pjūklą. Ištraukite ruošinį atgal tik sustojus pjūklo juostai (26).
• Pjaunant ruošinj visada reikia kreipti ilgiausia puse.

⚠ DĖMESIO! Apdirbant siaurus ruošinius, būtina naudoti stūmiklj. Stūmiklj (29) visada laikykite netoliese ant tam skirto stūmiklio laikiklio (60), pjūklo pusėje.

10.1 Išilginių pjūvių atlikimas (19 pav.)

Tuo metu ruošinys perpjaunamas išilgine kryptimi.

- Nustatykite išilginę atramą (14) pjūklo juostos (26 pav.) kairėje pusėje (jei įmanoma) pagal pageidau-jamą plotį.

• Pjūklo juostos kreipiamają (5) nuleiskite ant ruošinio. (8.9)
• ljunkite pjūklą. (9.1)
• Vieną ruošinio briauną dešiniąja ranka spauskite prie išilginės atramos (14), tuo tarpu plokščioji pusė turi priglusti prie juostinio pjūklo stalo (7).
• Istumkite ruošinį į pjūklo juostą tolygiai stumdami išilgai išilginės atramos (14).
• Svarbu: ilgus ruošinius pjovimo proceso pabaigoje reikia užfiksuoti, kad jie nenuvirstų (pvz., rému ir t. t.).

10.2 İstrižinių pjūvių atlikimas (20 pav.)

• Nustatykite juostinio pjūklo stalą pageidaujamu kampu (žr. 9.3).
• Pjaukite, kaip aprašyta punkte 10.1.
  Pjaudami jstrižai, atkreipkite dėmesį i tai, kad lygiagrečioji atrama būtu naudojama tik pjūklo juostos dešinėje.

10.3 Rankiniai pjūviai (21 pav.)

• Vienas iš svarbiausių juostinio pjūklo požymių yra problemų nekeliantis kreiviu ir spindulių pjovimas.
• Pjūklo juostos kreipiamają (5) nuleiskite ant ruošinio. (8.9)
• ljunkite pjūklą.
• Tvirtai spauskite ruošinį prie juostinio pjūklo stalo (7) ir lėtai įstumkite i piūklo juosta (26).
• Daugeliu atveju bus naudinga, jei apytiksles kreives in kampus išpjausite maždaug 6 mm atstumu nuo linijos.
• Jei turite pjauti kreives, kurios naudojamai pjūklo juostai yra per siauros, tokiu atveju turite atlikti pagalbinius pjūvius iki priekinės kreivės pusės, kad jie, pjaunant galutinius spindulius, būtu kaip medienos atliekos.

10.4 Pjovimas su skersinio pjaustymo šablonu (22 pav. + 23 pav.)

• Nustatykite skersinio pjaustymo šabloną (25) pageidaujamu kampu (žr. 8.16).
• Pjaukite, kaip aprašyta 10.1 punkte.

11. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras DE ir DIN nuostatas. Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

Svarbūs nurodymai

Esant variklio perkrovai, jis išsijungia savaime. Jam atvėsus (trukmė skirtinga), variklj galima jungti vėl.

Pažeistas elektros prijungimo laidas

Dažnai pažeidžiama elektros prijungimo laidų izoliacija. To priežastys gali būti:

• prijungimo laidai nutiesiami pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laida;
• jpjovimo vietos pervažiavus prijungimo laida;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo:
• jtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepa-žeisti. Atkreipkite dėmesį i tai, kad tikrinant prijungimo laidas nekabotu ant elektros sroyės tinklo.

Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažymėtus H05V V-F.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

Kintamosios srovės variklis

• Tinklo jtampa turi būti 230 V\~.
- Ilginamujų laidų iki 25 m ilgio skerspjūvis turi būti 1,5 kvadratinio milimetro.

Prijungti ir remontuoti elektros įrangą leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tokius duomenis:

• variklio srovės rūšj;
- duomenis iš irenginio specifikaciju lentelės;
- duomenis iš variklio specifikaciju lentelės.

Prijungimo būdas Y

Jeigu reikia pakeisti prijungimo prie tinklo laidą, tuo- met tai privalo atlikti gamintojas arba jo atstovas, kad nekiltų pavojaus saugai.

12. Valymas, priežiūra ir saugojimas

⚠ ISPĖJIMAS! Prieš atlikdami bet kokius nustatymo, priežiūros ir remonto darbus, ištraukite tinklo kištuką!

Valymas

Jei jmanoma, ant apsauginiu įtaisų, variklio korpuso ir vėdinimo plyšiuose neturi būti dulkių ir nešvarumu. Esant mažam slėgiui, nuvalykite įrenginį švaria šluoste arba išpūskite suslėgtuoju oru.

Rekomenduojame jrenginj išvalyti iš karto po kiekvie- no naudojimo.

Techninė priežiūra

Jrenginio viduje nėra jokių kitų dalių, kurias reikia techniškai prižiūrėti.

Laikymas

Laikykite jrenginj ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vie-toje. Optimali laikymo temperatūra yra nuo 5 iki 30 °C.

Laikykite elektrinj jrankj originalioje pakuotėje.

Uždenkite elektrinį įrankį, kad apsaugotumėte jį nuo dulkių arba drėgmės. Laikykite naudojimo instrukciją prie elektrinio įrankio.

Aptarnavimo informacija

Reikia atsižvelgti j tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga.

Besidėvinčios detalės*: Anglies šepetėliai, pjūklo geležtė, stalo plokštės įdėklai; trapecinis diržas

* netiekiamos kartu su prietaisu!

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

13. Transportavimas

Mašina gali būti keliama arba transportuojama tik laikant už korpuso arba korpuso plokštės. Niekada nekelkite mašinos laikydami už saugumo įtaisų, reguliavimo svirčių arba pjovimo stalo.

Transportavimo metu pjūklo geležtės apsauga turi būti žemiausioje padėtyje ir arti stalo.

Niekada nekelkite laikydami už stalo!

Atjunkite mašiną nuo maitinimo šaltinio transportavimo metu.

14. Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tau-sodami aplinką

Nuorodos dėl Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

- Panaudotas baterijas arba akumuliatorius, kurie nėra fiksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Baterijų įstatyme.

- Elektros bei elektronikos prietaisų savininkai ar naudotojai yra teisiškai įpareigoti juos gražinti po naudojimo.

- Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto jrenginio!

- Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.

- Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:

- viešosiose atlieku šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),

- elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.

- Iki trijų vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai gražinti gamintojui prieš tai nejsigydami naujo prietaiso iš gamintojo arba nuvežti į kitą įgaliotą surinkimo punktą savo vietovėje.

- Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnybą.

- Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.

- Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

15. Sutrikimų šalinimas

Sutrikimas Galima priežastis Ka daryti
Variklis neveikia Pažeistas	variklis, kabelis arba kištukas, perdegę saugikliaiKorpuso dangtis atidarytas (galinis jungiklis)	Paveskite jrenginį patikrinti specialistui. Nieka-da neremontuokite variklio patys. Pavojus! Pa-tikrinkite saugiklius, prireikus juos pakeiskite.Tiksliai uždarykite korpuso dangtį.
Variklis lėtai pasileidžia ir nepasiekia darbinio greičio.	Per žema įtampa, pažeistos apvi-jos, perdegęs kondensatorius.	Paveskite įtampą patikrinti elektros įmonei.Paveskite variklj patikrinti specialistui. Paves-kite kondensatorių pakeisti specialistui.
Variklis skleidžia per daug triukšmo.	Pažeistos apvijos, sugedęs variklis.	Paveskite variklj patikrinti specialistui.
Variklis nepasiekia visos galios	Tinklo sistemoje perkrautos srovės grandinės (lemutės, kiti varikliai ir t. t.)	Toje pačioje srovės grandinėje nenaudokite kitų jrenginių arba variklių.
Variklis šiek tiek per-kaista.	Variklio perkrova, nepakankamai aušinamas variklis.	Apsisaugokite nuo variklio perkrovos pjaunant, nuvalykite nuo variklio dulkes, kad būtų užti-krinta optimali variklio galia.
Pjūvis yra šiurkštus arba banguotas.	Atšipusi pjūklo geležtė, medžiagos storiui netinkama dantų forma.	Pagaląskite pjūklo geležtę arba naudokite tinkamą pjūklo geležtę.
Ruošinys pleišėja arba skilinėja.	Per didelis spaudimas pjaunant arba netinkama naudoti pjūklo geležtė.	Naudokite tinkamą pjūklo geležtę.
Pasislenka pjūklo juosta Blogai nustatyta kreipiamojiBlogai nustatyta pjūklo juosta		Nustatykite pjūklo juostos kreipiamają pagal naudojimo instrukcijąPasirinkite pjūklo juostą pagal naudojimo instrukciją
Gaisro žymės ant medie-nos dirbant	Atšipusi pjūklo juostaBlogai nustatyta pjūklo juosta	Pakeiskite pjūklo juostąPasirinkite pjūklo juostą pagal naudojimo instrukciją
Dirbant stringa pjūklo juosta	Atšipusi pjūklo juostaPjūklo juosta pasidengusi sakaisBlogai nustatyta kreipiamoji	Pakeiskite pjūklo juostąIšvalykite pjūklo juostąNustatykite pjūklo juostos kreipiamają pagal naudojimo instrukciją

** Darba režīms S2, trumpalaikis darbas su pastovia apkrova; nominalios veikimo trukmė

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažini-mas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Garanti SE
