| Tipo de produto | Triturador de jardim silencioso |
| Marca | Bosch |
| Modelo | AXT 2550 TC |
| Número do artigo | 3 600 H03 3.. |
| Potência absorvida (S6 40/60s) | 2500 W |
| Potência absorvida (S1 contínuo) | 2300 W |
| Velocidade em vazio | 40 rpm |
| Sistema de corte | Turbine-Cut |
| Fluxo máximo | 230 kg/h |
| Diâmetro máximo dos ramos | 45 mm |
| Capacidade do saco coletor | 53 L |
| Peso (segundo EPTA 01/2003) | 30,5 kg |
| Classe de proteção | II (isolamento duplo) |
| Nível de pressão sonora | 82 dB(A) |
| Nível de potência sonora garantido | 92 dB(A) |
| Função de marcha atrás | Sim, pelo botão amarelo |
| Proteção contra sobrecarga | Parada automática com sinal sonoro |
| Segurança infantil | Não permitir que crianças utilizem o aparelho |
| Alimentação | 230 V ~ 50 Hz, 13 A |
| Manutenção | Limpeza com escova macia, sem água ou lavadora de alta pressão |
| Ajuste da contra-lâmina | Botão de ajuste para compensar o desgaste |
| Acessórios fornecidos | Funil, empurrador, saco coletor, instruções de uso |
Perguntas frequentes - AXT 2550 TC BOSCH
Perguntas dos utilizadores sobre AXT 2550 TC BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Moedor de carne em formato PDF gratuitamente! Encontre o seu manual AXT 2550 TC - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. AXT 2550 TC da marca BOSCH.
MANUAL DE UTILIZADOR AXT 2550 TC BOSCH
Português.... Página 40
Italiano ...... Pagina 49
Nederlands.... Pagina 59
Dansk Side 67
Svenska Sida 75
Norsk. Side 83
Suomi.... Sivu 91
Indicações de segurança
Atenção! Leia atentamente as seguintes instruções. Familiarize-se com os elementos de comando e com a utilização do aparelho de jardina-gem. Guarde as instruções de serviço em lugar seguro para uma utilização posterior.
Explicação dos símbolos no aparelho de jardinagem
Indicação geral de perigos.
Leia atentamente estas instru- ções de serviço.
Antes de efectuar trabalhos no mecanismo de corte, deverá sempre desligar o aparelho e puxar a ficha da tomada. Se o cabo for danificado ou cortado durante o trabalho, não toque nele, mas desactive imediatamente os fusíveis do respectivo circuito eléctrico. Não operar o aparelho com um cabo eléctrico danificado.
Usar luvas de protecção, sapa- tos firmes e calças longas.
Perigo devido a lâminas de cor-te rotativas. Não enfiar as mãos nem os pés na abertura enquanto o aparelho estiver funcionando.

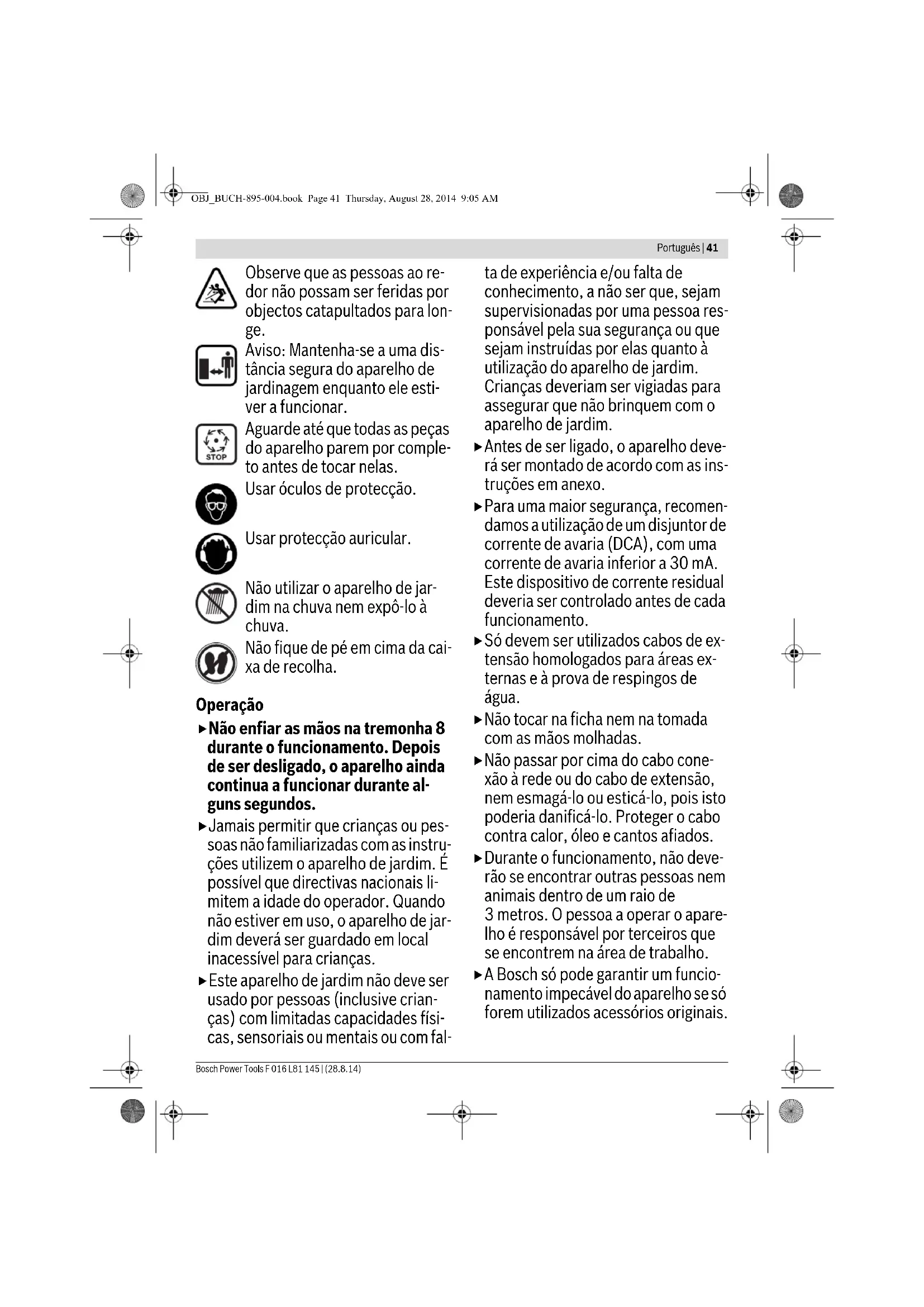

Português | 41
Observe que as pessoas ao redor não possam ser feridas por objectos catapultados para longe.
Aviso: Mantenha-se a uma distância segura do aparelho de jardinagem enquanto ele estiver a funcionar.
Aguarde até que todas as peças do aparelho parem por completo antes de tocar nelas.
Usar óculos de protecção.
Usar protecção auricular.
Não utilizar o aparelho de jar- dim na chuva nem expô-lo à chuva.
Não fique de pé em cima da caixa de recolha.
Operação
▶ Não enfiar as mãos na tremonha 8 durante o funcionamento. Depois de ser desligado, o aparelho ainda continua a funcionar durante alguns segundos.
- Jamais permitir que crianças ou pessoas não familiarizadas com as instruções utilizem o aparelho de jardim. É possível que directivas nacionais limitem a idade do operador. Quando não estiver em uso, o aparelho de jardim deverá ser guardado em local inaccessível para crianças.
▶ Este aparelho de jardim não deve ser usado por pessoas (inclusive crianças) com limitadas capacidades físicas, sensoriais ou mentais ou com fal-
ta de experiência e/ou falta de conhecimento, a não ser que, sejam supervisionadas por uma pessoa responsável pela sua segurança ou que sejam instruídas por elas quanto à utilização do aparelho de jardim. Crianças deveriam ser vigiadas para assegurar que não brinquem com o aparelho de jardim.
- Antes de ser ligado, o aparelho deverá ser montado de acordo com as instruções em anexo.
Para uma maior segurança, recomendamos a utilização de um disjuntor de corrente de avaria (DCA), com uma corrente de avaria inferior a 30 mA. Este dispositivo de corrente residual deveria ser controlado antes de cada funcionamento. - Só devem ser utilizados cabos de extensão homologados para áreas externas e à prova de respingos de água.
▶ Não tocar na ficha nem na tomada com as mãos molhadas.
▶ Não passar por cima do cabo conexão à rede ou do cabo de extensão, nem esmagá-lo ou esticá-lo, pois isto poderia danificá-lo. Proteger o cabo contra calor, óleo e cantos afiados.
▶ Durante o funcionamento, não deverão se encontrar outras pessoas nem animais dentro de um raio de 3 metros. O pessoa a operar o aparelho é responsável por terceiros que se encontrem na área de trabalho.
▶ A Bosch só pode garantir um funcionamento impecável do aparelho se só forem utilizados acessórios originais.
42 | Português
▶ Familiarize-se com as instruções de serviço antes de tentar trabalhar com o aparelho.
▶ Não usar roupas largas, cordões pen- durados nem gravatas.
▶ O aparelho deve ser operado ao ar livre, num local aberto (p. ex. não perto demais de uma parede ou de outros objectos de posição fixa) e sobre uma superfície firme e plana.
▶ O aparelho não deve ser operado sobre solo pavimentado ou saibroso. O material ejectado pode causar lesões.
- Antes de colocar em funcionamento deverá controlar se todos os parafusos, todas as porcas e as outras peças de fixação estão firmes e se os dispositivos de protecção e as blindagens estão nos lugares correctos. Substituir placas de aviso ou de indicação que estiverem danificadas ou ilegíveis.
▶ Antes de iniciar o trabalho, assegure-se de que a tremonha está vazia.
- Manter o rosto e o corpo afastados da tremonha.
Evite que as suas mãos ou as outras partes do corpo ou a sua roupa possam entrar na tremonha ou na abertura de expulsão, e que possam estar próximos demais de peças em movimento.
Mantenha sempre o equilíbrio e uma posição firme. Não se incline muito para frente. Ao encher, não deverá se encontrar numa posição mais alta do que o pé do aparelho.
▶Manter-se afastado da zona de expulsão ao trabalhar com o aparelho de jardinagem.
▶ Preste especial atenção para que o material colocado no aparelho não contenha partes metálicas, pedras, garrafas, latas nem outros corpos estranhos.
Se o mecanismo de corte atingir um corpo estranho, e o aparelho fizer ruídos anormais ou começar a vibrar, deverá desligar imediatamente o aparelho para parar o mecanismo de corte. Puxar a ficha da tomada e proceda da seguinte maneira:
- Inspeccionar o dano.
- Trocar todas as peças danificadas ou permitir que sejam reparadas.
- Controlar se há partes soltas e se necessário apertá-las.
- Não tente reparar o aparelho de jardinagem, a não ser que tenha a formação necessária.
▶ Tome cuidado para que o material a ser trabalhado não se congestione na zona de expulsão; isto evita o transporte e pode levar a um contragolpe na tremonha.
Se o aparelho estiver obstruído, des-ligue-o e aguarde até o mecanismo de corte parar. Puxar a ficha da tomada antes de remover o material triturado do aparelho.
▶ Verificar se tampas, coberturas e dispositivos de protecção não estão danificados e se estão colocados correctamente. Executar eventuais trabalhos de manutenção e de reparação necessários antes da utilização.
Português | 43
- Não tente mudar o ajuste de números de rotações do motor. Se houver um problema, informe o serviço pós-ven-da Bosch.
- Mantenha as aberturas de ventilação livres de resíduos ou de outros depósitos, para evitar danos no motor ou um possível incêndio.
- Jamais levantar e transportar o aparelho de jardinagem com o motor ligado.
▶ Sempre que deixar a área de trabalho deverá desligar o aparelho, aguardar até o mecanismo de corte parar e pu-xar a ficha de rede da tomada. - Não inclinar o aparelho durante o funcionamento.
▶ O aparelho não deve ser exposto à chuva. Só guardar o aparelho num lugar seco.
Se usar um agregador, este deverá ser um que possua uma regulagem automática da tensão, para evitar danos causados devido a excesso de tensão.
Manutenção e armazenamento
▶ Quando o aparelho é colocado fora de funcionamento devido a trabalhos de serviço, controlos, arrecadação ou troca de acessórios, deverá sempre desligá-lo, puxar a ficha da tomada e deixar o aparelho arrefecer. Antes de cada inspecção ou de cada ajuste, etc., deverá assegurar-se de que todas as peças móveis estejam paradas.
- Tratar bem do aparelho e mantê-lo limpo.
▶ Controlar o aparelho de jardinagem e, se necessário, substituir as peças gastas ou danificadas.
▶ Assegure-se de que as peças substituídas sejam da Bosch.
▶ Se for utilizado um cabo de extensão, este não deverá ser mais fraco do que o cabo de rede do aparelho.
▶ Verificar em intervalos regulares se as linhas de alimentação e o cabo de extensão apresentam danos ou se há sinais de envelhecimento. Não utilizar o aparelho se o cabo estiver danificado.
Ao ajustar o mecanismo de corte deverá considerar que a alimentação de corrente eléctrica do motor foi interrompida pelo desligamento compulsório e que o motor não pode ser ligado, mas que apesar disto o mecanismo de corte se movimenta quando o motor é girado manualmente.
▶ Não tente de modo algum desactivar o desligamento compulsório.
Descrição do produto e da potência
Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.
Utilização conforme as disposições
O aparelho é destinado para triturar resíduos fibrosos e de madeira, de jardins domésticos e de passatempo, de forma a estarem prontos para serem compostados.
A caixa de recolha é destinada para a recolha do material triturado e para a recepção e armazenamento da tremonha e do empurrador.
A caixa de recolha não deveria ser utilizada para outras finalidades.
44 | Português
Volume de fornecimento
Retirar o aparelho de jardim cuidadosamente da embalagem e verificar se as seguintes peças se encontram no volume de fornecimento:
- Triturador silencioso
- Tremonha
- Empurrador
- Caixaderecolha
- Instruções de serviço
Entre em contacto com o seu revendedor se faltarem peças ou se houverem peças danificadas.
Quando completamente montado, o aparelho de jardinagem pesa aproximadamente 30,5–31,3 kg. Se necessário, deverá pedir ajuda para retirar o aparelho de jardinagem da embalagem.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação do aparelho de jardim na página de esquemas.
1 Chassis
2 Ficha de rede**
3 Aberturas de ventilação
4 Tecla verde
5 Tecla "Stopp" vermelha
6 Tecla amarela
7 Empurrador
8 Tremonha
9 Botão de fixação
10 Botão de ajuste
11 Caixa de recolha
12 Número de série
13 Tampa do mecanismo de corte
14 Indicação LED (só AXT 23 TC/ 25 TC 2550 TC)
15 Placa compressora
17 Chave de sextavado interno*
* Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.
Dados técnicos
| Triturador silencioso | AXT 22 D | AXT 25 D | AXT 23 TC | AXT 25 TC | AXT 2550 TC | |
| N° do produto | 3 600 ... | H03 0.. | H03 1.. | H03 2.. | H03 3.. | H03 3.. |
| Consumo de energia, S 6 (40/60 s) ^1) | W | 2 200 | 2 500 | 2 300 | 2 500 | 2 500 |
| Consumo de energia, S 1 | W | 2 000 | 2 300 | 2 100 | 2 300 | 2 300 |
| N° de rotações em ponto morto | min ^-1 | 40 | 40 | 40 | 40 | 40 |
| Sistema de corte | Cilindro de fresagem | Cilindro de fresagem | “Turbine-Cut” | “Turbine-Cut” | “Turbine-Cut” | |
| Máx. fluxo de material | kg/h | 180^2) | 190^2) | 215^2) | 230^2) | 230^2) |
| Máx. diâmetro de galhos | mm | 38^2) | 40^2) | 42^2) | 45^2) | 45^2) |
| Caixa de recolha | l | 53 | 53 | 53 | 53 | 53 |
| Peso conforme EPTA-Procedure 01/2003 | kg | 31,3 | 31,3 | 30,5 | 30,5 | 30,5 |
| Classe de protecção | ± /l | ± /l | ± /l | ± /l | ± /l |
^1 O tipo de funcionamento S 6 (40 %) designa o perfil de carga, que aceita 40 s de carga e 60 s de funcionamento em vazio. Para a aplicação prática é admissiel o funcionamento contínuo.
^21 De acordo com as propriedades do material a ser triturado.
Processos de ligação provocam uma breve redução de tensão. No caso de condições de rede desfavoráveis, o funcionamento de outros aparelhos pode ser prejudicado. Em impedâncias de rede inferiores a 0,36 Ohm não se conta com avarias.
Português | 45
Informação sobre ruídos/vibrações
| Os valores de emissão de ruído determinados de acordo com EN 50434. | 3 600 ... | H03 0.. | H03 2.. |
| H03 1.. | H03 3.. | ||
| O nível de ruído avaliado A, do aparelho, é tipicamente de: | |||
| nível de pressão acústica | dB(A) | 81 | 82 |
| nível de potência acústica | dB(A) | 89 | 90 |
| incerteza K | dB | =3 | =2 |
| Usar protecção auricular! | |||
Declaração de conformidade C€
| 3 600 ... H03 0..H03 1.. | H03 2..H03 3.. | |
| Declaramos sob nossa inteira responsabilidade que o produto descrito nos “Dados técnicos” está em conformidade com todas as disposições pertinentes das Directivas 2011/65/UE, 2014/30/UE, 2006/42/CE, 2000/14/CE incluindo suas alterações, e em conformidade com as seguintes normas: EN 60335-1, EN 50434.2000/14/CE: Nível de potência acústica garantido:Processo de avaliacao da conformidade de acordo com o anexo V. | dB(A) 92 92 |
Categoria de produto: 50
Processo técnico (2006/42/CE, 2000/14/CE) em:
▶ CUIDADO: Cabos de extensão incorrectos podem ser perigosos. Cabos de extensão, fichas e acoplamentos devem ser de modelos homologados para a utilização em áreas exteriores.
As conexões de cabos devem estar secas e não devem ser deitadas no chão.
Para uma maior segurança, recomendamos a utilização de um disjuntor de corrente de avaria (DCA), com uma corrente de avaria inferior a 30 mA. Este dispositivo de corrente residual deveria ser controlado antes de cada funcionamento.
Se o cabo de ligação estiver danificado, este só deve ser reparado numa oficina de serviço autorizada Bosch.
Se forem utilizados tambores de cabos, estes deverão ser desenrolados.
Montagem
Para sua segurança
▶ Atenção! Antes de trabalhos de manutenção ou de limpeza, deverá desligar o aparelho de jardinagem e puxar a ficha da tomada. O mesmo vale, se o cabo de corrente eléctrica estiver danificado, cortado ou emaranhado.
Observar a tensão de rede: A tensão da fonte de corrente deve coincidir com a chapa de identificação do aparelho. Aparelhos marcados para 230 V também podem ser operados com 220 V/240 V.
O circuito eléctrico deve, no mínimo, ser protegido da seguinte maneira:
AXT 22 D/25 D/23 TC/25 TC/2500 TC = 13 A
Um cabo de extensão com um diâmetro menor causa uma nítida redução da capacidade de potência do aparelho. No caso de cabos com até 25 m de comprimento, o diâmetro do cabo deve ser de no mínimo 3 x 1,5 mm ^2 , para cabos com mais de 25 m de comprimento é necessário que o diâmetro do cabo seja no mínimo de 2,5 mm ^2 .
Montagem
Retirar o aparelho da embalagem. (veja figura A–D).
Montagem da tremonha (veja figuras E-F)
① Bascular a tampa do mecanismo de corte 13 para trás.
② ③ Pendurar o funil de enchimento 8 no aparelho de jardinagem e, em seguida, soltar a tampa do mecanismo de corte 13.
4 Premir o funil de enchimento 8 para baixo e girar o botão de fixação vermelho 9 completamente no sentido dos ponteiros do relógio, para travar o funil de enchimento 8; para tal são necessárias aprox. 5 voltas completas do botão de fixação 9.
46 | Português
Funcionamento
Colocação em serviço (veja figura G)
- Sempre posicionar o aparelho sobre uma superfícies firme e horizontal. Não inclinar nem movimentar o aparelho durante o funcionamento.
▶ O motor ainda continua a funcionar por inércia após ser desligado!
Remover a terra das raízes. Corpos estranhos como pedras, vidro, metais, tecidos e plásticos não devem ser colocados dentro da tremonha 8. Caso contrário o cilindro de corte 16 poderá ser danificado.
A tremonha 8 deve estar aberta.
Ligar
Pressionar a tecla verde 4.
Desligar
Pressionar a tecla "Stopp" vermelha 5.
Para proteger o mecanismo, não é possível ligar novamente o aparelho de jardinagem durante 2 segundos.
Protecção contra rearranque involuntário
O aparelho desligar-se-á após uma falha de corrente eléctrica. Assim que a alimentação de rede for reactivada é possível que o aparelho se ligue automaticamente.
Retrocesso
Premir a tecla amarela 6, e mantê-la premida, para mudar o sentido de rotação.
O cilindro de corte 16 se movimenta na direcção oposta e libera assim o material bloqueado.
Protecção contra sobrecarga
Uma carga alta demais (p. ex. bloqueio do cilindro de corte 16) faz com que o aparelho páre dentro de alguns segundos e soa um sinal acústico.
Pressionar a tecla de parada vermelha para anular o erro. Em seguida ligue o aparelho de jardinagem na direção contrária.
Premir a tecla amarela 6, e mantê-la premida, para liberar o mecanismo de corte bloqueado.
Coloque o aparelho de jardinagem em funcionamento na mesma direção se ele não puder ser ligado e se ouvir o sinal acústico.
Se não for possível eliminar o bloqueio, será necessário remover a placa de compressão 15 do mecanismo de bloqueio.
O botão de ajuste 10 deve ser girado um pouco na direcção dos ponteiros do relógio, até o material "bloqueado" estar livre. Em seguida a placa de compressão 15 requer um ajuste (veja "Reajustar a placa de compressão (veja figura H)").
Indicações de trabalho
Durante a utilização do aparelho deverá sempre usar óculos de protecção, protecção auricular e luvas de protecção.
Antes de utilizar o aparelho, deverá sempre verificar se a caixa de recolha e a tremonha estão montados de forma correcta.
O aparelho está equipado com sensores. Se a caixa de recolha 11 e a tremonha 8 não estiverem correctamente posicionadas, o aparelho não arranca e soa um sinal acústico (nos AXT 23 TC/ 25 TC 2550 TC piscam adicionalmente os 2 LEDs 14).
Pressionar a tecla de parada vermelha para anular o erro. Introduzir o material a ser triturado. O material introduzido é automaticamente puxado pelo cilindro de corte 16.
Material a ser triturado mais longo, que sobressaia do aparelho, pode dar golpes ao ser puxado para dentro; portanto mantenha uma suficiente distância de segurança!
- Só introduzir uma quantidade de material que não obstrua a tremonha 8.
- Triture resíduos de jardim húmidos, já guardados há vários dias, e galhos, alternadamente. Isto evita que o cilindro de corte engate 16.
- Não triturar resíduos macios sem consistência firme, como p. ex. lihos de cozinha. Estes devem ser compostados directamente.
- Assegure-se de que o material triturado possa cair livremente do compartimento de expulsão - Perigo de congestionamento!
- As aberturas de ventilação 3 não devem ser cobertas pelo material a ser triturado.
- Evitar que haja um bloqueio no compartimento de expulsão pois isto pode levar a um contra-golpe do material a ser triturado na tremonha 8.
Indicações para triturar
Os galhos podem ser cortados com mais ou com menos dificuldade, dependendo do tipo, da idade e da secura da madeira.
Resultados optimizados são alcançados se os galhos frescos forem triturados pouco tempo após terem sido cortados.
Resíduos de jardim macios deveriam ser triturados em pequenas quantidades, especialmente se o material a ser triturado estiver molhado. Triturar galhos periodicamente para evitar bloqueios.
Reajustar a placa de compressão (vejafigura H)
A placa de compressão 15 é ajustada a partir de fábrica e não requer ajustes antes da primeira colocação em funcionamento.
O reajuste da placa de compressão 15 é necessário devido ao desgaste (quando o material a ser triturado, p. ex. galhos, estão emaranhados e não podem ser triturados correctamente).
Girar, com o motor funcionando no sentido de avanço (tecla verde 4), o botão de ajuste 10 em pequenos passos no sentido dos ponteiros do relógio, até poder escutar um leve ruído de arraste (o cilindro de corte 16 arrasta a placa de compres-
Português | 47
são 15 para a distância correcta, sendo que caiem algumas aparas de alumínio da abertura de expulsão).
Controlar isto, verificando se há aparas na caixa de recolha 11.
Só reajustar o quanto for necessário, caso contrário a placa de compressão 15 poderá ser exposta a um desgaste desnecessário.
Busca de erros
A tabela a seguir apresenta os sintomas de erros, as possíveis causas, assim como a solução correcta, se porventura o seu aparelho de jardinagem não funcionar correctamente. Se não for possível localizar e eliminar o problema com estas informações, dirija-se a sua oficina de serviço pós-venda.
▶ Atenção! Antes de trabalhos de manutenção ou de limpeza, deverá desligar o aparelho de jardinagem e puxar a ficha da tomada. O mesmo vale, se o cabo de corrente eléctrica estiver danificado, cortado ou emaranhado.
Sintomas Possível causa Solução
| O aparelho de jardinagem não funciona | A caixa de recolha não está montada de forma correcta | Montar a caixa de recolha de forma correcta |
| A tremonha não está montada de forma correcta | Montar a tremonha de forma correcta | |
| Tomada com defeito Utilizar uma outra tomada | ||
| Cabo de extensão danificado Controlar o cabo e substituir se estiver danificado | ||
| O aparelho de jardinagem está quente demais | Espere até o aparelho de jardinagem se arrefecer | |
| O fusível foi accionado Substituir o fusível | ||
| Soa um sinal acústico (no AXT 23 TC/25 TC 2550 TC piscam adicionalmente dois LEDs) e o aparelho de jardinagem não arranca | A caixa de recolha/tremonha não estão montadas de forma correcta | Assegure-se de que a capa de protecção esteja correctamente posicionadaAssegure-se de que a tremonha esteja correctamente posicionada e travá-la girando o botão de fixação vermelho no sentido dos ponteiros do relógio |
| O aparelho de jardinagem emite, periodicamente, três sinais acústicos e não pode ser ligado. (em AXT 23 TC/25 TC/2550 TC piscam também dois LEDs) | A unidade de comando electrónica está quente demais | Pressionar a tecla Stopp. Aguardar até a máquina arrefecer. A máquina emite um sinal acústico durante 2 segundos e o interruptor passa para o modo de espera. |
| Um LED pisca (em AXT 23 TC/ 25 TC 2550 TC) | Nenhuma; o piscar do LED é correcto; o aparelho de jardinagem está ligado à alimentação eléctrica e está pronto para funcionar | |
| O aparelho de jardinagem emite um sinal acústico em intervalos e não pode ser ligado, o erro não é eliminado mediante pressão da tecla STOP (em AXT 23 TC/25 TC/2550 TC piscam, adicionalmente, dois LEDs) | Proteção contra tensão insuficiente Ligar | varvica-se o cabo de extensão correspon-de aos requisitos (uma qualidade inferior do cabo de extensão pode causar erros)Se for utilizado um agregador, verifique se ele funciona corretamente. |
| O aparelho de jardinagem emite, continuamente, um sinal acústico e não pode ser ligado, o erro não é eliminado mediante pressão da tecla STOP (em AXT 23 TC/25 TC/2550 TC piscam, adicionalmente, dois LEDs) | A unidade de comando electrónica apresenta uma falha | Entre em contacto com o serviço pós venda autorizado Bosch |
Bosch Power Tools F 016 L81 145 | (28.8.14)
48 | Português
Sintomas Possível causa Solução
| O material a ser triturado não é puxado para dentro | O material a ser triturado está molhado e é macio | Utilizar o empurrador para empurrar o material a ser triturado para dentro do aparelho de jardinagem |
| O material triturado se emperra no aparelho de jardinagem | Remover o material a ser triturado que estiver bloqueado (sempre usar luvas de jardinagem)Accionar a tecla de retorno (veja "Retrocesso") | |
| O material a ser triturado não é completamente triturado e está todo emaranhado | A placa de compressão deve ser rea-justada | ver "Reajustar a placa de compressão (veja figura H)" |
| O material bloqueado entre o cilindro de corte e a placa compressora não pode ser solto pela tecla de retorno | A placa compressora está ajustada de forma incorrecta | Premir o botão de ajuste 10, introduzir a chave para parafusos sextavados interiores 17 (5 mm – não incluída no volume de fornecimento) no entalhe da cabeça do parafuso e soltar o parafuso de ajuste, e com isto a placa compressora, girando no sentido antihorário (veja figura I)Reajustar a placa compressora após remover o bloqueio (ver "Reajustar a placa de compressão (veja figura H)") |
Manutenção e limpeza
▶ Atenção! Antes de trabalhos de manutenção ou de limpeza, deverá desligar o aparelho de jardinagem e puxar a ficha da tomada. O mesmo vale, se o cabo de corrente eléctrica estiver danificado, cortado ou emaranhado.
▶ Sempre usar luvas de protecção para trabalhar com o aparelho de jardim ou para realizar trabalhos de manutenção ou de limpeza.
Nota: Executar os seguintes trabalhos de manutenção em intervalos regulares para assegurar uma utilização longa e fiável.
Controlar o aparelho de jardinagem em intervalos regulares quanto a falhas visíveis, como lâminas soltas ou danificadas, conexões soltas e peças gastos ou danificadas.
Verificar se tampas, coberturas e dispositivos de protecção não estão danificados e se estão colocados correctamente. Executar eventuais trabalhos de manutenção e de reparação necessários antes da utilização.
Se o aparelho de jardim falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para aparelhos de jardim Bosch.
Desmontar a placa de compressão (veja figura J)
▶ Atenção! Antes de trabalhos de manutenção ou de limpeza, deverá desligar o aparelho de jardinagem e puxar a ficha da tomada. O mesmo vale, se o cabo de corrente eléctrica estiver danificado, cortado ou emaranhado.
▶ Sempre usar luvas de protecção para trabalhar com o aparelho de jardim ou para realizar trabalhos de manutenção ou de limpeza.
No caso de um desgaste normal e um reajuste conforme as indicações, o cilindro de corte 16 e a placa de compressão 15 têm uma vida útil de vários anos.
Para a desmontagem, para a limpeza ou para a substituição da placa de compressão 15 deverá proceder da seguinte maneira:
① ② Remova completamente o parafuso da placa de compressão, como apresentado na figura.
③ Levantar a placa de compressão 15 com uma chave de fenda.
A montagem é realizada em sequência invertida, sendo que, em seguida, a placa de compressão 15 deve ser reajustada (veja "Reajustar a placa de compressão (veja figura H)").
Após o processo de trabalho/arrecadação
O triturador não deve ser limpo com limpadores de alta pressão nem com água corrente.
Limpar bem o exterior do aparelho de jardim com uma escova macia e com um pano. Não usar água nem soluções ou produtos de polimento. Remover todos os acúmulos de relva e de resíduos, especialmente das aberturas de ventilação 3.
Armazenar o aparelho num local seco. Não colocar objectos sobre o aparelho.
O cabo pode ser guardado no triturador, como indicado (só Reino Unido). (veja figura K).
Italiano | 49
Após a desmontagem da tremonha, o triturador pode ser armazenado conforme o indicado na figura B (veja também "Montagem da tremonha (veja figuras E–F)").
Serviço pós-venda e consultoria de aplicação
Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características do aparelho de jardim.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E - 3E
1800 Lisboa
Para efectuar o seu pedido online de peças entre na página www.ferramentasbosch.com.
Tel.: 21 8500000
Fax: 21 8511096
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: (0800) 7045446
www.bosch.com.br/contacto
Eliminação
Os aparelhos de jardim, os acessórios e as embalagens devem ser dispostos para uma reciclagem ecológica de matérias primas.
Não deitar aparelhos de jardinagem no lixo doméstico!
Apenas países da União Europeia:
De acordo com a directiva européia 2012/19/UE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, os aparelhos eléctricos e electrónicos que não servem mais para a utilização, devem ser enviados separadamente a uma reciclagem ecológica.
Sob reserva de alterações.
Italiano
Norme di sicurezza
Ideal Eletronik Bobinaj
