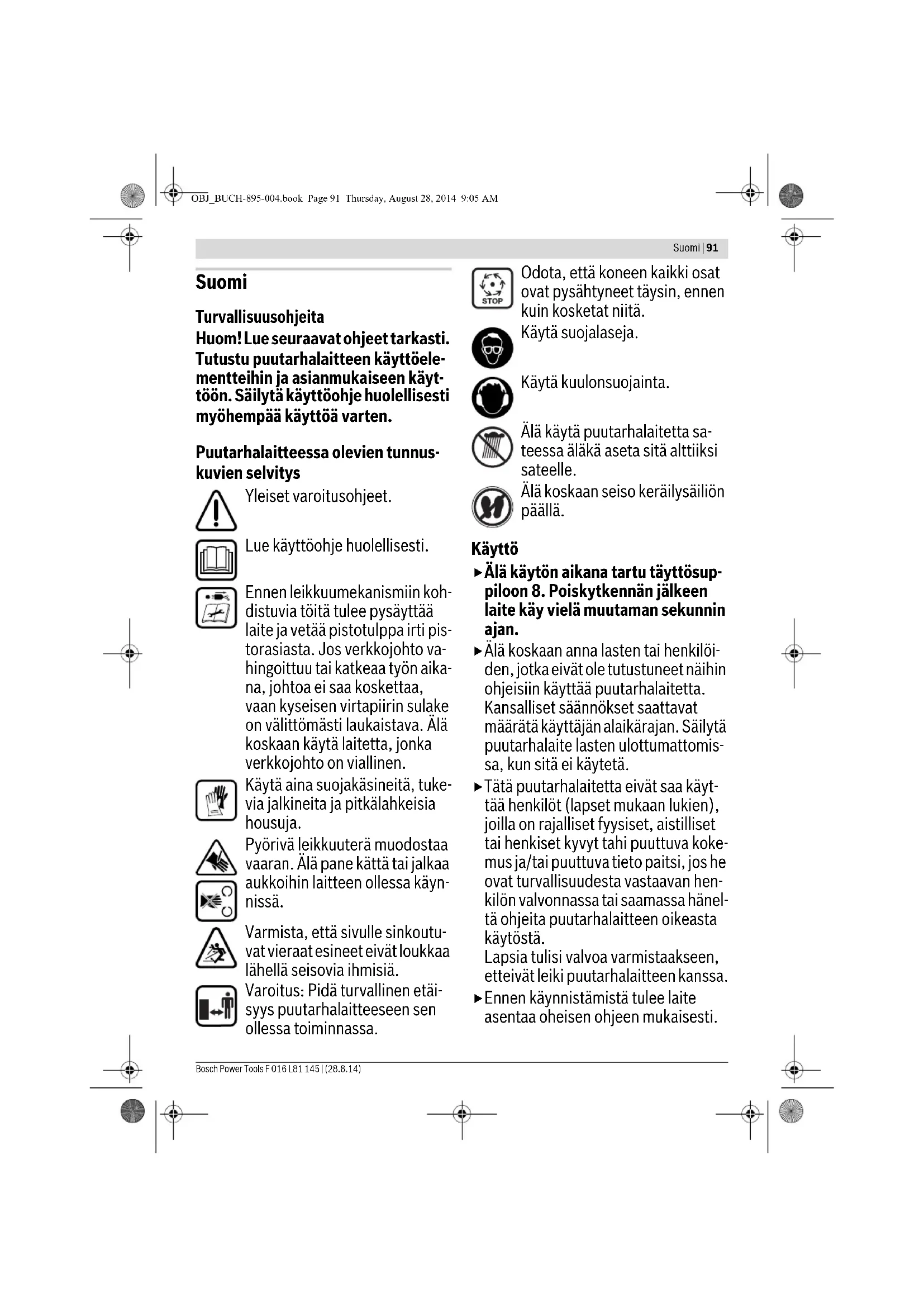

KÄYTTÖOHJE AXT 2550 TC BOSCH

Leikkuujärjestelmä Jyrsinterä- mekanismi Jyrsinterä- mekanismi ”Turbine- Cut” ”Turbine- Cut” ”Turbine- Cut” Suurin materiaalin läpimeno kg/h 180

Suurin oksan läpimitta mm 38

Keräilysäiliö l5353 53 53 53 Paino vastaa EPTA-Procedure 01/2003 kg 31,3 31,3 30,5 30,5 30,5 Suojausluokka /I /I /I /I /I

Käyttömuoto S 6 (40 %) merkitsee kuormitusprofiilia, joka edellyttää 40 s kuormaa ja 60 s tyhjäkäyntiä. Käytännössä jatkuva käyttö on sallittu.

Riippuen silputtavan aineksen ominaisuudesta. Kytkentätapahtumat aiheuttavat lyhytaikaisia jännitepudotuksia. Heikossa sähköverkossa saattaa tämä häiritä muita verkkoon kytkettyjä sähkölaittei- ta. Verkkoimpedanssin ollessa alle 0,36 ohmia ei häiriöitä ole odotettavissa. Melun mittausarvot on määritetty EN 50434 mukaan. 3 600 ... H03 0.. H03 1.. H03 2.. H03 3.. Laitteen tyypillinen A-painotettu melutaso on: Äänen painetaso Äänen tehotaso Epävarmuus K Käytä kuulonsuojaimia! dB(A) dB(A)

Asennus Turvallisuussyistä Huom! Pysäytä puutarhalaite ja irrota pistotulppa pis- torasiasta ennen huolto- ja puhdistustöitä. Sama sään- tö pätee, jos verkkojohto on vaurioitunut, katkennut tai sotkeutunut. Varmista verkkojännite: Virtalähteen jännitteen tulee vasta- ta sähkölaitteen tyyppikilvessä olevia tietoja. 230V merkitty- jä sähkölaitteita voidaan käyttää myös 220 V/240 V verkois- sa. Virtapiiri tulee suojata sulakkeella vähintään: AXT 22 D/25 D/23 TC/25 TC/2500 TC = 13 A Jatkojohto, jonka poikkileikkauspinta on liian pieni, aiheuttaa laitteessa huomattavan suorituskyvyn heikkenemisen. 25 m pituuteen asti tarvitaan vähintään 3 x 1,5 mm

poikkileikka- uspinta, yli 25 m pituisissa johdoissa, tulee poikkileikkaus- pinnan olla vähintään 2,5 mm

VAROITUS: Sääntöjenvastaiset jatkojohdot saattavat olla vaarallisia. Jatkojohdon, pistotulpan ja liittimen tulee olla vesitiiviitä ulkokäyttöön hyväksyttyä mallia. Johdon liitoskohtien tulee olla kuivat eivätkä ne saa maata maassa. Turvallisuuden parantamiseksi suositellaan käyttämään FI- kytkintä (RCD), jonka vikavirta on korkeintaan 30 mA. Tämä FI-kytkin tulisi tarkistaa ennen jokaista käyttöä. Jos liitäntäjohto on vahingoittunut, sen saa korjata vain Bosch-sopimushuolto. Kaapelikelaa käytettäessä tulee sen olla kokonaan aukirullat- tu. Asennus Ota laite pakkauksesta. (katsokuva A–D). Täyttösuppilon asennus (katso kuvat E–F) Käyttö Käyttöönotto (katso kuva G) Aseta aina laite tasaiselle, vaakasuoralle alustalla. Älä kallista tai liikuta laitetta käytön aikana. Moottori pyörii sammutuksen jälkeen! Poista maa juuripaakuista. Vierasesineet, kuten kivet, lasi, metalli, kankaat ja muovi eivät saa joutua täyttösuppiloon 8. Muutoin leikkuurumpu 16 saattaa vaurioitua. Täyttösuppilon 8 on oltava tyhjä. Käynnistys Paina vihreää painiketta 4. Poiskytkentä Paina punaista ”Stop”-painiketta 5. Mekanismin suojaamiseksi puutarhalaitetta et pysty käynnis- tämään uudelleen 2 s aikana. Uudelleenkäynnistyssuoja Laite pysyy virtakatkoksen jälkeen poiskytkettynä. Energia- syöttöä aktivoitaessa laite ei voi käynnistyä automaattisesti uudelleen. Kierto taaksepäin Paina keltaista painiketta 6 ja pidä se painettuna, kiertosuun- nan muuttamiseksi. Leikkuurumpu 16 pyörii vastakkaiseen suuntaan ja vapauttaa täten tukkivan materiaalin. 3 600 ... H03 0.. H03 1.. H03 2.. H03 3.. Vakuutamme yksinomaisella vastuulla, että kohdassa ”Tekniset tiedot” kuvattu tuote vas- taa direktiivien 2011/65/EU, 2014/30/EU, 2006/42/EY, 2000/14/EY kaikkia asiaan- kuuluvia vaatimuksia ja direktiiveihin tehtyjä muutoksia ja on seuraavien standardien mu- kainen: EN 60335-1, EN 50434. 2000/14/EY: Taattu äänen tehotaso: Yhteensopivuuden arviointimenetelmä liitteen V mukaan. dB(A) 92 92 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Käännä leikkuukoneiston suojus 13 taaksepäin. Kiinnitä täyttösuppilo 8 puutarhalaitteeseen ja va- pauta sitten leikkuukoneiston suojus 13. Paina täyttösuppilo 8 alaspäin ja kierrä punaista lukko- nuppia 9 myötäpäivään vasteeseen asti, täyttösuppi- lon 8 lukitsemiseksi; tähän tarvitaan lukkonupin 9 n. 5 täyttä kierrosta. OBJ_BUCH-895-004.book Page 95 Thursday, August 28, 2014 9:05 AM96 | Suomi F 016 L81 145 | (28.8.14) Bosch Power Tools Ylikuormitussuoja Liian suuri kuormitus (esim. leikkuurummun kiinni juuttumi- nen 16) johtaa muutaman sekunnin kuluttua puutarhalaitteen pysähtymiseen, kuuluu piippaus. Paina punaista pysäytyspainiketta vian poistamiseksi. Käyn- nistä sitten puutarhalaite käänteisessä suunnassa. Paina ja pidä keltainen painike 6 painettuna tukitun leikkuuko- neiston vapauttamiseksi. Jos käynnistät puutarhalaitteen samaan suuntaan, se ei käyn- nisty vaan piippaa. Jos tukos ei poistu, täytyy puristuslevy 15 poistaa leikkuuko- neistosta. Säätönuppia 10 tulee tällöin kiertää vähän vastapäivään, kun- nes ”tukkiva” aines irtoaa. Puristuslevyä 15 täytyy sitten sää- tää (katso ”Puristuslevyn säätö (katso kuva H)”). Työskentelyohjeita Käytä aina laitteen käydessä suojalaseja, kuulonsuo- jaimia ja suojakäsineitä. Tarkista aina ennen käyttöä, että keräilysäiliö ja täyttö- suppilo on asennettu oikein. Laitteessa on tunnistimia. Elleivät keräilysäiliö 11 ja täyttö- suppilo 8 ole oikeassa asennossa, ei laite käynnisty ja kuuluu merkkiääni (mallissa AXT 23 TC/ 25 TC 2550 TC vilkkuvat li- säksi 2 LEDiä 14). Paina punaista pysäytyspainiketta vian poistamiseksi. Syötä silputtava aines. Leikkuurumpu 16 vetää syötetyn ai- neksen itsestään silppuriin. Laitteen ulkopuolelle ulottuva pitkä silputtava aines saattaa piiskata ympäriinsä, kun se vedetään sisään; pidä tämän takia riittävä turvaetäisyys! – Syötä kerralla vain niin paljon materiaalia, että täyttösuppi- lo 8 ei tukkeudu. – Silppua kuihtunut, kostea ja useita päiviä varastoitu puu- tarhajäte ja oksia vuorotellen. Tämä estää leikkuurummun 16 tukkeutumisen. – Älä silppua mitään pehmeää jätettä, jossa ei ole kiinteitä osia, kuten keittiöjätteitä, vaan laita nämä jätteet suoraan kompostiin. – Varmista, että silputtu aine pääsee putoamaan vapaasti poistokuilusta – Padotusvaara! – Silputtava aines ei saa peittää tuuletusaukkoja 3. – Vältä tukkeutumaa poistokuilussa, koska tämä voi johtaa silputtavan aineksen takaiskuun täyttösuppilossa 8. Silppuamisohjeita Puun lajista, iästä ja kuivuudesta riippuen, voi oksien silp- puaminen olla enemmän tai vähemmän vaikeaa. Parhaan tuloksen saat, kun silppuat tuoreita oksia pian niiden leikkauksen jälkeen. Pehmeä puutarhajäte tulee silputa pienissä erissä varsinkin, jos silputtava aines on märkää. Tukkeutumia voidaan estää silppuamalla oksia säännöllisesti. Puristuslevyn säätö (katso kuva H) Puristuslevy 15 on säädetty tehtaalla, eikä sitä tarvitse säätää ennen ensimmäistä käyttöönottoa. Puristuslevyn 15 jälkisäätö on tarpeellinen kulumisen takia (esim., jos silputtu aines, kuten oksat jäävät ketjumaisesti kiinni toisiinsa, ja silppuaminen ei toimi moitteettomasti). Kierrä moottorin pyöriessä eteenpäin (vihreä painike 4) sää- tönuppia 10 pienissä askelissa myötäpäivään, kunnes kuuluu kevyt hiomaääni (leikkuurumpu 16 hioo puristuslevyä 15 oi- kealle etäisyydelle, jolloin muutamia pieniä alumiinilastuja pu- toaa poistoaukosta). Tarkista tämä etsimällä katseella lastuja keräilysäiliössä 11. Säädä ainoastaan tarpeellinen määrä, koska puristuslevy 15 muussa tapauksessa kuluu tarpeettomasti. Vianetsintä Seuraavassa taulukossa on vikaoireita, mahdolliset syyt sekä oikeat korjaustoimenpiteet siltä varalta, että puutarhalaitteesi jos- kus ei toimisi moitteettomasti. Ellet näiden avulla pysty paikallistamaan ja korjaamaan vikaa, tulee sinun kääntyä huoltokorjaa- mosi puoleen. Huom! Pysäytä puutarhalaite ja irrota pistotulppa pistorasiasta ennen huolto- ja puhdistustöitä. Sama sääntö pätee, jos verkkojohto on vaurioitunut, katkennut tai sotkeutunut. Vian oire Mahdolliset vikalähteet Korjaus Puutarhalaite ei toimi Keräilysäiliö on asennettu vää- rin Asenna keräilysäiliö oikein Täyttösuppilo on asennettu vää- rin Asenna täyttösuppilo oikein Pistorasia on viallinen Käytä toista pistorasiaa Jatkojohto on vaurioitunut Tarkista johto ja vaihda se, jos se on vaurioitunut Puutarhalaite on ylikuumentu- nut Odota, kunnes puutarhalaite on jäähtynyt Sulake on lauennut Vaihda sulake OBJ_BUCH-895-004.book Page 96 Thursday, August 28, 2014 9:05 AMSuomi | 97 Bosch Power Tools F 016 L81 145 | (28.8.14) Huolto ja puhdistus Huom! Pysäytä puutarhalaite ja irrota pistotulppa pis- torasiasta ennen huolto- ja puhdistustöitä. Sama sään- tö pätee, jos verkkojohto on vaurioitunut, katkennut tai sotkeutunut. Käytä aina suojakäsineitä, kun työskentelet puutarha- laitteen kanssa tai aiot tehdä huolto-/puhdistustöitä. Huomio: Suorita seuraavat huoltotoimenpiteet säännöllises- ti, takaaksesi pitkän ja luotettavan käyttöajan. Tarkista säännöllisesti, ettei puutarhalaitteessa ole ilmeisiä puutteita, kuten löysiä tai vaurioituneita teriä, irtonaisia liitok- sia tai kuluneita tahi vaurioituneita osia. Tarkista, että suojukset ja suojalaitteet ovat kunnossa ja oi- kein asennettu. Suorita mahdolliset huolto- ja korjaustyöt en- nen käyttöä. Jos puutarhalaitteessa, huolellisesta valmistuksesta ja koes- tusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch-puutarhalaitteiden sopimushuollon tehtäväksi. Merkkiääni kuuluu (mallissa AXT 23 TC/ 25 TC 2550 TC vilkkuvat li- säksi kaksi LEDiä) ja puutarhalaite ei käynnisty Keräilysäiliö/täyttösuppilo on asennettu väärin Varmista, että keräilysäiliö on oikeassa asennossa Varmista, että täyttösuppilo on oikeassa paikassa ja lukittuna, punaista lukkonuppia myötäpäivään kiertämällä Puutarhalaite piippaa kolmesti jaksoit- tain eikä käynnisty. (malleissa AXT 23 TC/25 TC/2550 TC vilkkuvat lisäksi kaksi lediä) Elektroninen ohjausyksikkö on ylikuumentunut Paina pysäytyspainiketta. Odota kunnes kone on jäähtynyt. Kone piippaa 2 sekuntia ja kytkin siirtyy valmiusasentoon. Yksi LED vilkkuu (mallissa AXT 23 TC/ 25 TC 2550 TC) Ei vikaa; LEDien vilkkuminen on oikein; puutarhalaite on liitetty virtalähteeseen ja on käyttöval- miina Puutarhalaite piippaa jaksoittain eikä käynnisty, vikaa ei saada poistettua pai- namalla pysäytyspainiketta (malleissa AXT 23 TC/25 TC/2550 TC vilkkuvat li- säksi kaksi lediä) Alijännitesuoja Käynnistä puutarhalaite uudelleen. Tarkista, että jatkojohto täyttää vaatimuksia (jat- kojohdon huono laatu saattaa aiheuttaa vikoja) Jos käytät aggregaattia, tarkista että se toimii oi- kein. Puutarhalaite piippaa jatkuvasti 10 se- kuntia eikä käynnisty, vika ei poistu pai- namalla pysäytyspainiketta (malleissa AXT 23 TC/25 TC/2550 TC vilkkuvat li- säksi kaksi lediä) Elektroninen ohjausyksikkö on viallinen Käänny Bosch-sopimushuollon puoleen Laite ei vedä silputtavaa ainetta sisään Silputtava aine on märkää ja pehmeää Käytä työnnintä silputtavan aineen työntämiseen puutarhalaitteeseen Silputtava aine on juuttunut puutarhalaitteeseen Poista tukkiva silputtava aine (käytä aina puutar- hakäsineitä) Käytä suunnanvaihtonuppia (katso ”Kierto taakse- päin”) Silputtava aine ei silppuunnu kokonaan vaan muodostaa ketjumaisen raken- teen Puristuslevyä täytyy säätää katso ”Puristuslevyn säätö (katso kuva H)” Leikkuurummun ja puristuslevyn väliin puristukseen joutunutta ainesta ei voi irrottaa suunnanvaihtonuppia käyttä- mällä Puristuslevy säädetty väärin Paina säätönuppi 10 sisään, työnnä kuusiokolo- avain 17 (5 mm – ei kuulu toimitukseen) ruuvin- kannan aukkoon ja vapauta säätöruuvi ja siten myös puristuslevy kiertämällä ruuvia vastapäivään (katso kuva I) Säädä puristuslevy uudelleen tukoksen poistami- sen jälkeen (katso ”Puristuslevyn säätö (katso kuva H)”) Vian oire Mahdolliset vikalähteet Korjaus OBJ_BUCH-895-004.book Page 97 Thursday, August 28, 2014 9:05 AM98 | Eλληνικά F 016 L81 145 | (28.8.14) Bosch Power Tools Puristuslevyn irrotus (katso kuva J) Huom! Pysäytä puutarhalaite ja irrota pistotulppa pis- torasiasta ennen huolto- ja puhdistustöitä. Sama sään- tö pätee, jos verkkojohto on vaurioitunut, katkennut tai sotkeutunut. Käytä aina suojakäsineitä, kun työskentelet puutarha- laitteen kanssa tai aiot tehdä huolto-/puhdistustöitä. Normaalikäytössä ja tavallisella, ohjeen mukaisella säädöllä kestävät leikkuurumpu 16 ja puristuslevy 15 monta vuotta. Menettele seuraavasti puristuslevyn 15 irrotuksessa, puhdis- tuksessa tai vaihdossa: Kokoaminen tehdään käänteisessä järjestyksessä, jolloin pu- ristuslevyä 15 samalla tulee säätää (katso ”Puristuslevyn sää- tö (katso kuva H)”). Työvaiheen jälkeen/säilytys Silppuria ei saa puhdistaa painepesurilla tai juoksevalla vedellä. Puhdista puutarhalaite ulkoa huolella pehmeällä harjalla ja rievulla. Älä käytä vettä äläkä liuottimia tai kiillotusaineita. Poista kaikki kiinnittynyt ruoho ja kerrostumat, etenkin tuule- tusaukoista 3. Säilytä laite vain kuivassa tilassa. Älä koskaan aseta mitään muita esineitä laitteen päälle. Johto voidaan kuvan osoittamalla tavalla säilyttää silppurissa (vain UK). (katso kuva K). Silppuri voidaan varastoida kuvan B mukaisesti, kun täyttö- suppilo on irrotettu (katso myös ”Täyttösuppilon asennus (katso kuvat E–F)”). Asiakaspalvelu ja käyttöneuvonta www.bosch-garden.com Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka löytyy puutarhalaitteen mallikilvestä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Hävitys Toimita puutarhalaitteet, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen jätteiden kierrätykseen. Älä heitä puutarhalaitteita talousjätteisiin! Vain EU-maita varten: Eurooppalaisen vanhoja sähkö- ja elektro- niikkalaitteita koskevan direktiivin 2012/19/EU ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvotto- mat sähkö- ja elektroniikkalaitteet kerätä erikseen ja toimittaa ympäristöystävälli- seen uusiokäyttöön. Oikeus teknisiin muutoksiin pidätetään.
