| Tipo de producto | Trituradora de jardín silenciosa |
| Marca | Bosch |
| Modelo | AXT 2550 TC |
| Número de artículo | 3 600 H03 3.. |
| Potencia absorbida (S6 40/60s) | 2500 W |
| Potencia absorbida (S1 continuo) | 2300 W |
| Velocidad en vacío | 40 tr/min |
| Sistema de corte | Turbine-Cut |
| Caudal máximo | 230 kg/h |
| Diámetro máximo de ramas | 45 mm |
| Capacidad del recipiente recolector | 53 L |
| Peso (según EPTA 01/2003) | 30,5 kg |
| Clase de protección | II (doble aislamiento) |
| Nivel de presión acústica | 82 dB(A) |
| Nivel de intensidad acústica garantizado | 92 dB(A) |
| Función marcha atrás | Sí, mediante botón amarillo |
| Protección contra sobrecargas | Parada automática con señal acústica |
| Seguridad infantil | No permitir que los niños usen el aparato |
| Alimentación | 230 V ~ 50 Hz, 13 A |
| Mantenimiento | Limpieza con cepillo suave, no use agua ni limpiador de alta presión |
| Ajuste de la contracuchilla | Botón de ajuste para compensar el desgaste |
| Accesorios incluidos | Embudo, empujador, recipiente recolector, instrucciones de uso |
Preguntas frecuentes - AXT 2550 TC BOSCH
Preguntas de los usuarios sobre AXT 2550 TC BOSCH
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Picadora de carne en formato PDF gratis! Encuentra tus instrucciones AXT 2550 TC - BOSCH y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. AXT 2550 TC de la marca BOSCH.
MANUAL DE USUARIO AXT 2550 TC BOSCH
Español.... Página 31
Instrucciones de seguridad ¡Atención! Lea detenidamente las siguientes instrucciones. Familiarícese con los elementos de manejo y el uso reglamentario del aparato para jardín. Guarde estas instrucciones de servicio en un lugar seguro para posteriores consultas.
Explicación de la simbología utilizada en el aparato para jardín
Advertencia general de peligro.
Lea las instrucciones de servicio con detenimiento.
Antes de manipular en el mecanismo de corte desconecte el aparato para jardín y saque el enchufe de la red. Si durante trabajo el cable llega a dañarse o cortarse, no lo toque, y desactive inmediatamente el fusible de la toma de corriente a la que va conectado. Jamás utilice el aparato para jardín estando dañado el cable.
Utilice unos guantes de protección, calzado fuerte y pantalones largos.
La cuchilla en rotación puede ser peligrosa. Mantenga alejadas las manos y los pies de las cuchillas con el aparato para jardín en marcha.

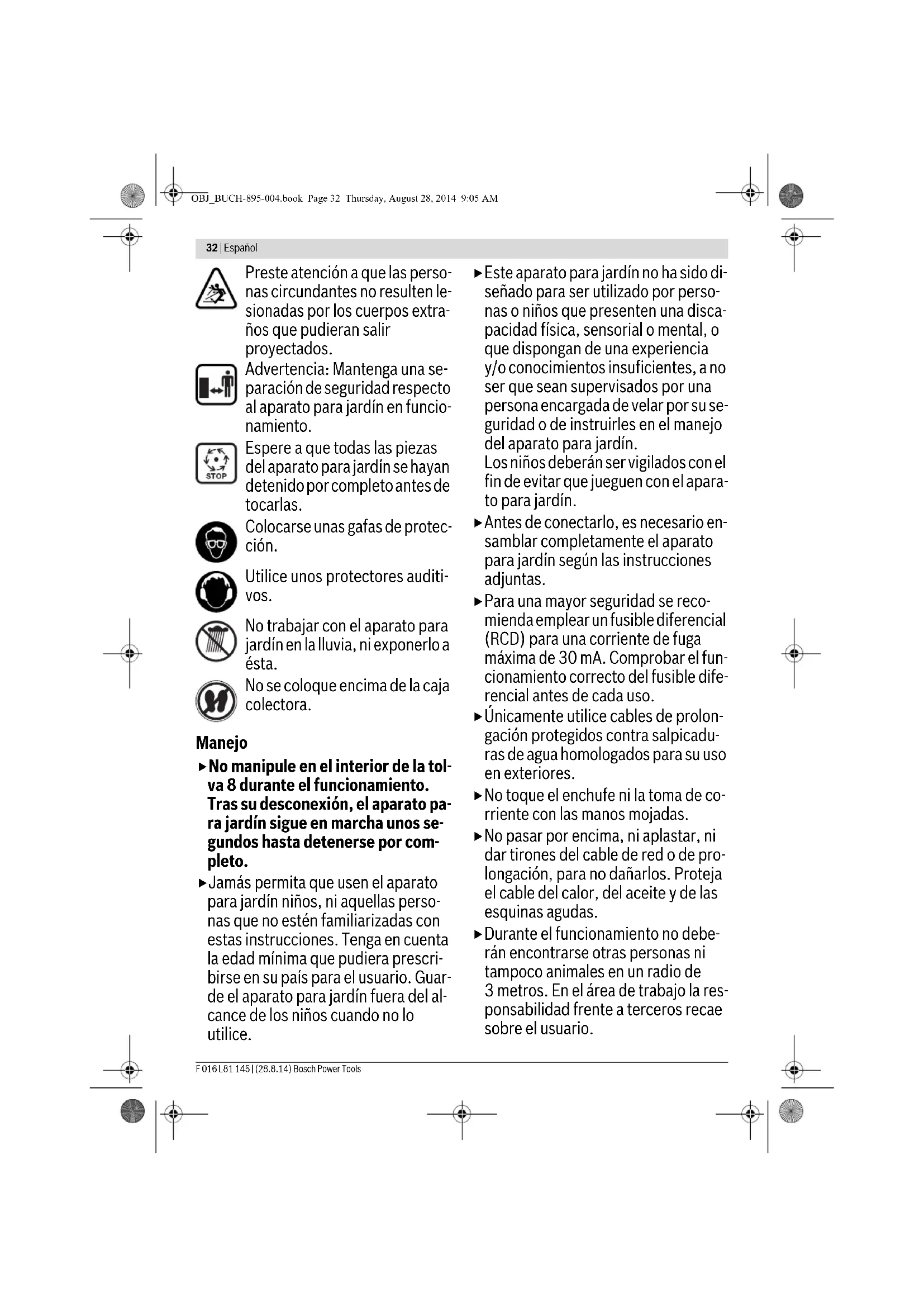

32 | Español
Preste atención a que las personas circundantes no resulten lesionadas por los cuerpos extraños que pudieran salir proyectados.
Advertencia: Mantenga una separación de seguridad respecto al aparato para jardín en funcionamiento.
Espere a que todas las piezas del aparato para jardín se hayan detenido por completo antes de tocarlas.
Colocarse unas gafas de protección.
Utilice unos protectores auditivos.
No trabajar con el aparato para jardín en la lluvia, ni exponerlo a ésta.
No se coloque encima de la caja colectora.
Manejo
▶ No manipule en el interior de la to-va 8 durante el funcionamiento. Tras su desconexión, el aparato para jardín sigue en marcha unos segundos hasta detenerse por completo.
- Jamás permita que usen el aparato para jardín niños, ni aquellas personas que no estén familiarizadas con estas instrucciones. Tenga en cuenta la edad mínima que pudiera prescribirse en su país para el usuario. Guarde el aparato para jardín fuera del alcance de los niños cuando no lo utilice.
Este aparato para jardín no ha sido diseñado para ser utilizado por personas o niños que presenten una discapacidad física, sensorial o mental, o que dispongan de una experiencia y/o conocimientos insuficientes, a no ser que sean supervisados por una persona encargada de velar por su seguridad o de instruirles en el manejo del aparato para jardín. Los niños deberán ser vigilados con el fin de evitar que jueguen con el aparato para jardín.
- Antes de conectarlo, es necesario ensamblar completamente el aparato para jardín según las instrucciones adjuntas.
Para una mayor seguridad se recomienda emplear un fusible diferencial (RCD) para una corriente de fuga máxima de 30 mA. Comprobar el funcionamiento correcto del fusible diferencial antes de cada uso.
- Únicamente utilice cables de prolongación protegidos contra salpicaduras de agua homologados para su uso en exteriores.
▶ No toque el enchufe ni la toma de corriente con las manos mojadas.
▶ No pasar por encima, ni aplastar, ni dar tirones del cable de red o de prolongación, para no dañarlos. Proteja el cable del calor, del aceite y de las esquinas agudas.
▶ Durante el funcionamiento no deberán encontrarse otras personas ni tampoco animales en un radio de 3 metros. En el área de trabajo la responsabilidad frente a terceros recae sobre el usuario.
Español | 33
▶ Bosch únicamente puede garantizar un funcionamiento correcto del aparato para jardín si se utilizan exclusivamente accesorios originales.
▶ Familiarícese primero con las instrucciones de servicio antes de intentar trabajar con el aparato para jardín.
▶ No lleve puesta ropa holgada, prendas sueltas colgantes, ni corbatas.
▶ Utilice el aparato para jardín sobre un firme plano y consistente en y consistente en un área despejada (p. ej. suficientemente alejado de una pared o de otros objetos fijos).
▶ No ponga a funcionar el aparato para jardín sobre un firme pavimentado o de gravilla. El material expulsado puede provocar lesiones.
▶ Antes de la puesta en marcha, verifique que estén firmemente sujetos los tornillos, tuercas y demás elementos de sujeción, y que estén correctamente colocados los dispositivos protectores y las cubiertas. Sustituya las señales de advertencia e indicación dañadas o ilegibles.
▶Asegúrese antes de la puesta en marcha que la tolva esté vacía.
- Mantenga su cara y cuerpo a una distancia prudencial de la tolva.
Evite que sus manos y otros miembros de su cuerpo, así como sus prendas de vestir, puedan penetrar en la tolva o en la boca de expulsión, y que se puedan enganchar con las piezas en movimiento.
- Mantenga siempre una postura estable y trabaje sobre una base firme. No se incline demasiado hacia delante. Al alimentar el aparato para jardín
con material no se coloque a una altura superior a la del pie del mismo.
▶Guarde una separación respecto a la zona de expulsión al trabajar con el aparato para jardín.
▶ Preste especial atención a que al alimentar el aparato para jardín no introduzca con el material objetos metálicos, piedras, botellas, botes ni demás cuerpos extraños.
▶ Si penetrase un cuerpo extraño en el mecanismo de corte y si el aparato para jardín generase un ruido fuera de lo normal o comenzase a vibrar, desconecte de inmediato el aparato para jardín para detener el mecanismo de corte. Saque el enchufe de la red y proceda según sigue:
- Inspeccione los daños causados.
- Sustituya o repare todas las piezas dañadas.
- Verifique si existen piezas sueltas y apriételas firmemente, si procede.
▶ No intente reparar el aparato para jardín a no ser que esté capacitado para ello.
▶ Observe que el material procesado no se acumule en la zona de expulsión, ya que ello entorpece el transporte de material y puede provocar un rechazo en la tolva.
▶ Si el aparato para jardín se atasca, desconéctelo, y espere a que se detenga el mecanismo de corte. Saque el enchufe de la red antes de eliminar la obstrucción en el aparatopara jardín.
▶ Verifique el correcto estado y montaje de las cubiertas y dispositivos protectores. Antes de su utilización efectúe los trabajos de mantenimiento y
34 | Español
reparación que pudieran estar pendientes.
▶ No intente modificar el ajuste de las revoluciones del motor. Si existiese un problema, acuda al servicio técnico Bosch.
- Mantenga limpias y libres las rejillas de refrigeración para evitar un sobrecalentamiento del motor y un posible incendio.
- Jamás alce o sustente el aparato para jardín con el motor en marcha.
▶ Desconecte el aparato para jardín, espere a que se haya detenido el mecanismo de corte, y saque el enchufe de la red siempre que abandone el área de trabajo.
▶ No incline el aparato para jardín mientras éste esté funcionando.
▶ No exponga a la lluvia el aparatopara jardín. Solamente guarde el aparato para jardín en un lugar seco.
▶ Si desea alimentarlo a través de un grupo electrógeno éste deberá disponer de un regulador de tensión automático para evitar daños por sobretensión.
Mantenimiento y almacenaje
▶ Antes de dar mantenimiento, inspeccionar, guardar o cambiar de accesorio en el aparatopara jardín, desconecte el mismo, saque el enchufe de la red, y espere a que éste se enfríe. Asegúrese primero que se hayan detenido todas las piezas móviles antes de cada inspección, ajuste, etc.
▶Cuide el aparato para jardín y man-
téngalo limpio.
- Controle el aparato para jardín y sus-tituya las piezas desgastadas o dañadas para mayor seguridad.
- Únicamente deberán emplearse piezas de recambio originales Bosch.
▶ En caso de utilizar un cable de prolongación, su sección no deberá ser inferior a la del cable de red que incorpora el aparato para jardín.
▶ Inspeccione con regularidad los cables de alimentación y los de prolongación en cuanto a daños, y si presentan síntomas de envejecimiento. No utilice el aparato para jardín estando dañado el cable.
▶ Al ajustar el mecanismo de corte tenga en cuenta que, si bien la desconexión automática se ha encargado de cortar la alimentación del motor, al girar el mismo con la mano, gira también el mecanismo de corte. - Jamás intente desactivar la desconexión automática.
Descripción y prestaciones del producto
Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.
Utilización reglamentaria
El aparato para jardín ha sido diseñado para triturar de forma apropiada para su compostización materiales fibrosos y leñosos provenientes de jardines domésticos.
La caja colectora ha sido diseñada para recoger el material triturado, así como para alojar y guardar en ella la tolva y el empujador.
La caja colectora no deberá utilizarse con otros fines.
Material que se adjunta
Saque con cuidado el aparato para jardín del embalaje y asegúrese que se adjunten las siguientes piezas:
- Desmenuzadora silenciosa
Español | 35
- T o l v a
- Empujador
- Caja colectora
- Instrucciones de servicio
En caso de que falte o esté dañada alguna pieza, dirijase por favor al vendedor del aparato para jardín.
El aparato para jardín completamente montado pesa aprox. 30,5–31,3 kg. Si fuese preciso, recurra a la ayuda de otra persona para sacar el aparato para jardín del embalaje.
Componentes principales
La numeración de los componentes está referida a la imagen del aparato para jardín en la página ilustrada.
1 Bastidor
2 Enchufe de red**
3 Rejillas de refrigeración
4 Botón verde
5 Botón rojo de parada "Stop"
6 Botón amarillo
7 Empujador
8 Tolva
9 Botón de retención
10 Botón de ajuste
11 Caja colectora
12 Número de serie
13 Trampilla del mecanismo de corte
14 Indicador LED (sólo AXT 23 TC/ 25 TC 2550 TC)
15 Placa de presión
16 Cilindro de corte
17 Llave macho hexagonal*
**específico del país
*Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios.
Datos técnicos
| Desmenuzadora silenciosa | AXT 22 D | AXT 25 D | AXT 23 TC | AXT 25 TC | AXT 2550 TC | |
| No de artículo | 3 600 ... | H03 0.. | H03 1.. | H03 2.. | H03 3.. | H03 3.. |
| Potencia absorbida, S 6 (40/60 s) ^1) | W | 2 200 | 2500 | 2300 | 2500 | 2500 |
| Potencia absorbida, S 1 | W | 2000 | 2300 | 2100 | 2300 | 2300 |
| Revoluciones en vacío | min ^-1 | 40 | 40 | 40 | 40 | 40 |
| Sistema de corte | Rodillo fresador | Rodillo fresador | "Turbine-Cut" | "Turbine-Cut" | "Turbine-Cut" | |
| Rendimiento máx. | kg/h | 180^2) | 190^2) | 215^2) | 230^2) | 230^2) |
| ∅ máx. de ramas | mm | 38^2) | 40^2) | 42^2) | 45^2) | 45^2) |
| Caja colectora | l | 53 | 53 | 53 | 53 | 53 |
| Peso según EPTA-Procedure 01/2003 | kg | 31,3 | 31,3 | 30,5 | 30,5 | 30,5 |
| Clase de protección | ± /l | ± /l | ± /l | ± /l | ± /l | |
^1 El modo de operación S 6 (40 %) corresponde a la solicitación cíclica obtenida al operar con carga unos 40 s, seguido de una marcha en vacío durante 60 s. En la práctica es admisible el funcionamiento continuo.
^21 Según la naturaleza del material a triturar.
Los procesos de conexión provocan una breve caída de la tensión. Si las condiciones de la red fuesen desfavorables, ello puede llegar a afectar a otros aparatos. En redes con impedancias inferiores a 0,36 ohmios es improbable que lleguen a perturbarse otros aparatos.
Información sobre ruidos y vibraciones
| Valores de emisión de ruidos determinados según EN 50434. | 3 600 ... | H03 0..H03 1.. | H03 2..H03 3.. |
| El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a:Nivel de presión sonora | dB(A) | 81 | 82 |
| Nivel de potencia acústica | dB(A) | 89 | 90 |
| Tolerancia K | dB | = 3 | = 2 |
| ¡Utilice unos protectores auditivos! | |||
36 | Español
Declaración de conformidad C€
Declaramos bajo nuestra exclusiva responsabilidad, que el producto descrito en los "Datos técnicos" cumple con todas las disposiciones correspondientes de las directivas 2011/65/UE, 2014/30/UE, 2006/42/CE, 2000/14/CE inclusive sus modificaciones y está en conformidad con las siguientes normas: EN 60335-1, EN 50434. 2000/14/CE: Nivel de potencia acústica garantizado: Procedimiento para evaluación de la conformidad según anexo V.
3 600 ... H03 0.. H03 2.. H03 1.. H03 3..
Categoria de producto: 50
Expediente técnico (2006/42/CE, 2000/14/CE) en: Bosch Lawn and Garden Ltd., PT-LG/ENS23,
¡Atención! Antes de realizar trabajos de mantenimiento o limpieza desconecte el aparato para jardín y saque el enchufe de la red. Lo mismo deberá realizarse en caso de que se dañe, corte, o enrede el cable de alimentación.
Observar la tensión de red: La tensión de alimentación deberá coincidir con las indicaciones en la placa de características del aparato para jardín. Los aparatos marcados con 230 V pueden funcionar también a 220 V/240 V.
La toma de corriente deberá ir protegida al menos con el siguiente fusible:
AXT 22 D/25 D/23 TC/25 TC/2500 TC = 13 A
Una sección demasiado pequeña del cable de prolongación disminuye notablemente la potencia del aparato para jardín. En cables con una longitud máxima de 25 m la sección del cable deberá ser al menos de 3 x 1,5 mm ^2 , en cables de una longitud superior a 25 m, la sección del cable deberá ser como mínimo de 2,5 mm ^2 .
PRECAUCIÓN: Los cables de prolongación no reglamentarios pueden resultar peligrosos. Los cables de prolongación, enchufes y empalmes deberán ser estancos al agua y aptos para su uso a la intemperie.
Los conectores de empalme de los cables deberán estar secos y no deberán tocar el suelo.
Para una mayor seguridad se recomienda emplear un fusible diferencial (RCD) para una corriente de fuga máxima de 30 mA. Comprobar el funcionamiento correcto del fusible diferencial antes de cada uso.
En caso de estar dañado el cable de conexión, éste solamente deberá hacerse reparar en un taller de servicio autorizado Bosch.
Los tambores para cables deberán desenrollarse antes de su uso.
El enchufe macho de conexión, debe ser conectado solamente a un enchufe hembra de las mismas características técnicas del enchufe macho en materia.
Montaje
Saque el aparato para jardín del embalaje. (ver figuras A–D).
Montaje de la tolva (ver figuras E-F)
① Abra hacia atrás la trampilla del mecanismo de corte 13.
② ③ Enganche la tolva 8 en el aparato para jardín y, a continuación, suelte la trampilla del mecanismo de corte 13.
Presione hacia abajo la tolva 8 y gire hasta el tope en el sentido de las agujas del reloj (aprox. unas 5 vueltas) el botón de retención rojo 9 para sujetar la tolva 8.
Operación
Puesta en marcha (ver figura G)
Siempre coloque el aparato para jardín sobre un firme horizontal y consistente. No incline ni mueva el aparato para jardín mientras éste esté funcionando.
¡Tras su desconexión, el motor sigue girando cierto tiempo hasta detenerse del todo!
Desprenda la tierra adherida a las raíces. Evite que penetren por la tolva 8 cuerpos extraños como piedras, vidrio, metales y plásticos. De lo contrario el cilindro de corte 16 podría dañarse.
La tolva 8 deberá estar vacía.
Conexión
Accione el botón verde 4.
Desconexión
Presione el botón rojo "Stop" 5.
Esperar 2 s antes de volver a arrancar el aparato para jardín.
Español | 37
Protección contra rearranque
El interruptor del aparato para jardín se desconecta en caso de presentarse un corte del fluido eléctrico. Ello evita que al regresar el fluido eléctrico el aparato para jardín se ponga en marcha por sí solo.
Retroceso
Presione y mantenga accionado el botón amarillo 6 para invertir el sentido de giro.
El cilindro de corte 16 gira en sentido opuesto y libera así el material atascado.
Protección contra sobrecarga
Una solicitación excesiva (p. ej., el bloqueo del cilindro de corte 16) hace que el aparato se detenga después de algunos segundos y emita un pitido.
Accione el botón rojo Stop para anular el fallo. A continuación ponga a funcionar el aparato para jardín invirtiendo el sentido de giro.
Presione y mantenga accionado el botón amarillo 6 para des- atascar el mecanismo de corte.
Si trata de arrancar el aparato para jardín dejándolo girar en la dirección de trabajo éste no se pone en marcha y emite un pitido.
Si no fuese posible eliminar la obstrucción es necesario desmontar la placa de presión 15 del mecanismo de corte.
Para ello deberá girarse levemente, en sentido contrario a las agujas del reloj, el botón de ajuste 10 hasta lograr liberar el material "atascado". A continuación deberá reajustarse la placa de presión 15 (ver "Reajuste de la placa de presión (ver figura H)").
Instrucciones para la operación
Al trabajar con el aparato para jardín utilice siempre gafas y guantes de protección, así como unos protectores auditivos.
▶ Verifique siempre el correcto montaje de la caja colectora y de la tolva antes de comenzar a trabajar.
El aparato para jardín incorpora unos detectores. Si la caja colectora 11 y la tolva 8 no estuviesen correctamente colocadas, el aparato para jardín no se pone en marcha y se emite una señal acústica (en los modelos AXT 23 TC/ 25 TC 2550 TC parpadean además los 2 LED 14).
Accione el botón rojo Stop para anular el fallo.
Introduzca el material a triturar. El material introducido es arrastrado hacia dentro automáticamente por el cilindro de corte 16.
Mantenga una separación de seguridad suficiente respecto a la tolva, ya que el material largo que sobresale de ésta puede ponerse a cimbrar al ser arrastrado hacia dentro!
- Únicamente introduzca tal cantidad de material que la tolvva 8 no llegue a atascarse.
-
Vaya alternando con ramas los desperdicios de jardín marchitos, húmedos o recogidos hace días. Ello evita que se embace el cilindro de corte 16.
-
No triture desechos blandos sin consistencia como, p. ej., desperdicios de la cocina, utilícelos directamente para compost.
- Observe que el material triturado pueda salir libremente por la boca de expulsión - ¡Peligro por acumulación de material!
- Las rejillas de refrigeración 3 no deberán quedar cubiertas por el material triturado.
- Evite una obstrucción de la boca de expulsión, ya que ello puede acarrear un retroceso del material alojado en la tolva 8.
Indicaciones para el triturado
Las ramas se dejan triturar con mayor o menor facilidad según sea el tipo, edad y grado de sequedad de su madera.
Los mejores resultados los obtiene si las ramas las tritura poco después de haberlas podado.
Se recomienda triturar desperdicios de jardín blandos en pequeñas cantidades, especialmente si éstos están mojados. Las obstrucciones dejan evitarse si se trituran ramas con cierta regularidad.
Reajuste de la placa de presión (ver figura H)
La placa de presión 15 viene ajustada de fábrica y no precisa ser reajustada antes de la primera puesta en marcha.
Si el desgaste de la placa de presión 15 fuese excesivo (p. ej., si las ramas no son divididas del todo y los trozos quedan unidos entre sí a modo de cadena) es necesario reajustarla.
Con el motor funcionando hacia delante (tecla verde 4), vaya girando poco a poco el botón de ajuste 10 en el sentido de las agujas del reloj hasta observar que el cilindro de corte 16 comience a raspar levemente la placa de presión 15 y empiecen a salir algunas pequeñas virutas de aluminio por la boca de expulsión.
Inspeccione, por lo tanto, si existen virutas en la caja colectora 11.
Solamente reajuste la placa de presión 15 lo mínimo necesario para evitar que se desgaste excesivamente.
38 | Español
Localización de fallos
Si su aparato para jardín no funciona correctamente, en la siguiente tabla se indican los síntomas de fallo, las posibles causas y la manera de subsanarlo. Si ello no le permite localizar o subsanar el fallo diríjase a su taller de servicio habitual.
¡Atención! Antes de realizar trabajos de mantenimiento o limpieza desconecte el aparato para jardín y saque el enchufe de la red. Lo mismo deberá realizarse en caso de que se dañe, corte, o enrede el cable de alimentación.
Síntomas Posible causa Solución
| El aparato para jardín no funciona Caja colectora incorrectamente montada | Montar correctamente la caja colectora | |
| Tolva incorrectamente montada Montar correctamente la tolva | ||
| Toma de corriente defectuosa Emplear otra toma de corriente | ||
| Cable de prolongación defectuoso Verificar y sustituir el cable, si procede | ||
| Aparato para jardín sobrecalenta-do | ||
| El fusible se ha fundido Cambiar el fusible | ||
| Se emite una señal acústica (en AXT 23 TC/ 25 TC 2550 TC parpadean además los dos LED) y el aparato para jardín no se pone en marcha | Caja colectora/tolva incorrecta-mente montadas | Asegúrese que la caja colectora esté correcta-mente posicionadaAsegúrese que la tolva esté correctamente posicionada y que haya quedado firmemente sujeta una vez girado el botón de retención ro-jo en el sentido de las agujas del reloj |
| El aparato para jardín emite periódica-mente tres pitidos y no se pone en mar-cha. (en AXT 23 TC/25 TC/2550 TC par-padean además dos LED) | Mando electrónico sobrecalenta-do | Presione el botón Stop. Espere a que se haya enfriado la máquina. La máquina emite un pi-tido durante 2 segundos y pasa a standby. |
| Un LED parpadea (en AXT 23 TC/ 25 TC 2550 TC) | Ninguna, el parpadeo del LED escorrecto, el aparato para jardín es-tá conectado a la alimentación y en disposición de funcionamiento | |
| El aparato para jardín emite un pitido a intervalos y no se pone en marcha, ade-más no es posible anular el fallo accio-nando el botón STOP (en AXT 23 TC/25 TC/2550 TC parpadean además dos LED) | Protección contra subtensión Volver | a poner en marcha el aparato para jar-dín.Verifique si el cable de prolongación satisface la calidad exigida (un cable de prolongación de baja calidad puede ocasionar fallos)Si utiliza un grupo electrógeno verifique si sus datos técnicos cumplen con las exigencias. |
| El aparato para jardín emite un pitido continuo durante 10 s y no se pone en marcha, además no es posible anular el fallo accionando el botón STOP (en AXT 23 TC/25 TC/2550 TC parpadean además dos LED) | Mando electrónico averiado Diríjase | a un servicio técnico autorizadoBosch |
| El material a triturar no es arrastrado hacia dentro | El material a triturar es blando y es-tá mojado | Utilice el empujador para facilitar la introduc-ción del material a triturar en el aparato para jardín |
| El material a triturar se atasca en el aparato para jardín | Retirar el material atascado (utilice siempre unos guantes de protección)Accione el botón de inversión de giro (ver "Re-troceso") | |
F 016 L81 145 | (28.8.14) Bosch Power Tools
Español | 39
Síntomas Posible causa Solución
| El material no es dividido del todo y los trozos quedan unidos entre sí formando una cadena | Reajustar la placa de presión ver “ Reajuste de la placa de presión (ver figura H) ” | |
| El material atascado entre el cilindro de corte y la placa de presión no puede ser liberado con el botón de inversión | Placa de presión mal ajustada | Presionar el botón de ajuste 10, insertar la llave macho hexagonal 17 (5 mm – no se adjunta) en el rebaje de la cabeza del tornillo y girarla en sentido contrario a las agujas del reloj para aflojar la placa de presión (ver figura I)Una vez eliminada la obstrucción reajustar la placa de presión (ver “ Reajuste de la placa de presión (ver figura H) ” ) |
Mantenimiento y limpieza
¡Atención! Antes de realizar trabajos de mantenimiento o limpieza desconecte el aparato para jardín y saque el enchufe de la red. Lo mismo deberá realizarse en caso de que se dañe, corte, o enrede el cable de alimentación.
Póngase siempre guantes de protección al trabajar con el aparato para jardín o al efectuar trabajos de mantenimiento o limpieza en el mismo.
Observación: Efectue con regularidad los siguientes trabajos de mantenimiento para conseguir una vida útil larga y un funcionamiento fiable.
Inspeccionar con regularidad el aparato para jardín en cuanto a daños manifiestos como una cuchilla suelta o dañada, co- nexiones sueltas y piezas dañadas o excesivamente desgasta- das.
Verifique el correcto estado y montaje de las cubiertas y dispositivos protectores. Antes de su utilización efectúe los trabajos de mantenimiento y reparación que pudieran estar pendientes.
Si a pesar de los esmerados procesos de fabricación y control, el aparato para jardín llegase a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para aparatos para jardín Bosch.
Desmontaje de la placa de presión (ver figura J)
¡Atención! Antes de realizar trabajos de mantenimiento o limpieza desconecte el aparato para jardín y saque el enchufe de la red. Lo mismo deberá realizarse en caso de que se dañe, corte, o enrede el cable de alimentación.
Póngase siempre guantes de protección al trabajar con el aparato para jardín o al efectuar trabajos de mantenimiento o limpieza en el mismo.
Siempre que el uso de la máquina sea normal y que el reajuste se realice según instrucciones, la vida útil obtenida en el cilindro de corte 16 y en la placa de presión 15 es de varios años. Para desmontar, limpiar o sustituir la placa de presión 15 proceda de la manera siguiente:
① ② Desmonte completamente el tornillo de la placa de presión según figura.
③ Alce la placa de presión 15 haciendo palanca con un destornillador.
El montaje se realiza siguiendo los mismos pasos en orden inverso, debiendo reajustarse a continuación la placa de presión 15 (ver "Reajuste de la placa de presión (ver figura H)").
Al finalizar el trabajo/almacenaje
La desmenuzadora no deberá limpiarse con limpiadoras de alta presión ni con chorro de agua.
Limpie exteriormente de forma minuciosa el aparato para jardín con un cepillo suave y un paño. No utilice agua, disolventes ni productos para pulir. Retire el césped y demás material adherido, especialmente en las rejillas de refrigeración 3.
Guarde el aparato para jardín en un lugar seco. No deposite ningún objeto sobre el aparato para jardín para jardín.
El cable de red puede guardarse en el aparato para jardín según figura (solamente UK). (ver figura K).
Una vez desmontada la tolva (ver también "Montaje de la tolva (ver figuras E-F)") es posible guardar la desmenuzadora según figura B.
Servicio técnico y atención al cliente
Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del aparato para jardín.
España
Robert Bosch Espana S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net.
Tel. Asesoramiento al cliente: 902 531 553
Fax: 902 531554
40 | Português
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel.: (0212) 2074511
México
Robert Bosch S. de R.L. de C.V.
Calle Robert Bosch No. 405 C.P. 50071
Zona Industrial, Toluca - Estado de México
Tel. Interior: (01) 800 6271286
Tel. D.F.: 52843062
E-Mail: arturo.fernandez@mx.bosch.com
Argentina
Robert Bosch Argentina S.A.
Av. Córdoba 5160
C1414BAW Ciudad Autónoma de Buenos Aires
Atención al Cliente
Tel.: (0810) 5552020
E-Mail: herramientas.bosch@ar.bosch.com
Perú
Robert Bosch S.A.C.
Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo)
Buzón Postal Lima 41 - Lima
Tel.: (01) 2190332
Chile
Robert Bosch S.A.
Calle El Cacique
0258 Providencia - Santiago
Tel.: (02) 2405 5500
Eliminación
Los aparatos para jardín, accesorios y embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente.
¡No arroje los aparatos para jardín a la basura!
Sólo para los países de la UE:
Conforme a la Directiva Europea 2012/19/JUE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán acumularse por separado los aparatos eléctricos y electrónicos para ser sometidos a un reciclaje ecológico.
Reservado el derecho de modificación.
El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado.
Português
16 Cilindro de corte
específico para cada país
- U ž p i l d y m o a n g a
- Grū stuvas
- Surinkimo krepšys
