| Toote tüüp | Vaikne aiapurustaja |
| Bränd | Bosch |
| Mudel | AXT 2550 TC |
| Artikli number | 3 600 H03 3.. |
| Neeldunud võimsus (S6 40/60s) | 2500 W |
| Neeldunud võimsus (S1 pidev) | 2300 W |
| Tühikäigu kiirus | 40 p/min |
| Lõikamissüsteem | Turbine-Cut |
| Maksimaalne läbivool | 230 kg/h |
| Maksimaalne okste läbimõõt | 45 mm |
| Kogumismahuti maht | 53 L |
| Kaal (vastavalt EPTA 01/2003) | 30,5 kg |
| Kaitsetase | II (topeltisolatsioon) |
| Helirõhutase | 82 dB(A) |
| Garanteeritud helivõimsustase | 92 dB(A) |
| Tagasikäigu funktsioon | Jah, kollase nupuga |
| Ülekoormuskaitse | Automaatne seiskumine helisignaaliga |
| Laste turvalisus | Ärge laske lastel seadet kasutada |
| Toide | 230 V ~ 50 Hz, 13 A |
| Hooldus | Puhastamine pehme harjaga, mitte veega ega kõrgsurvepesuriga |
| Vastasnoa reguleerimine | Reguleerimisnupp kulumise kompenseerimiseks |
| Kaasasolevad tarvikud | Leht, tõukur, kogumismahuti, kasutusjuhend |
Korduma kippuvad küsimused - AXT 2550 TC BOSCH
Kasutajate küsimused teemal AXT 2550 TC BOSCH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Lihaveski PDF-formaadis tasuta! Leidke oma juhend AXT 2550 TC - BOSCH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. AXT 2550 TC kaubamärgi BOSCH.
KASUTUSJUHEND AXT 2550 TC BOSCH
Tähelepanu! Lugege järgmised juhised tähelepanelikult läbi. Tutvuge aiatööriista käsitsuselementide ja nõuetekohase kasutamisega. Hoidke kasutusjuhend hilisemaks kasutamiseks hoolikalt alles.
Aiatööriistal olevate sümbolite selgitus
Üldine oht.
Lugege läbi kasutusjuhend.
Enne mis tahes töid löikemehhanismi kallal lülitage seade välja ja eemaldage toitepistik pistikupesast. Kui toitejuhe saab töö käigus vigastada või lõigatakse läbi, ärge puudutage toitejuhet, vaid lülitage kohe välja asjaomase vooluringi kaitse. Ärge kasutage seadet, mille toitejuhe on vigastatud.
Kandke alati kaitsekindaid, turvajalatseid ja pikki pükse.
Pöörlev lõiketera on ohtlik. Ärge asetage oma käsi ja jalgu avasse, kui seade töötab.
Veenduge, et eemalepaiskuvad võõrkehad ei vigasta läheduses viibivaid inimesi.

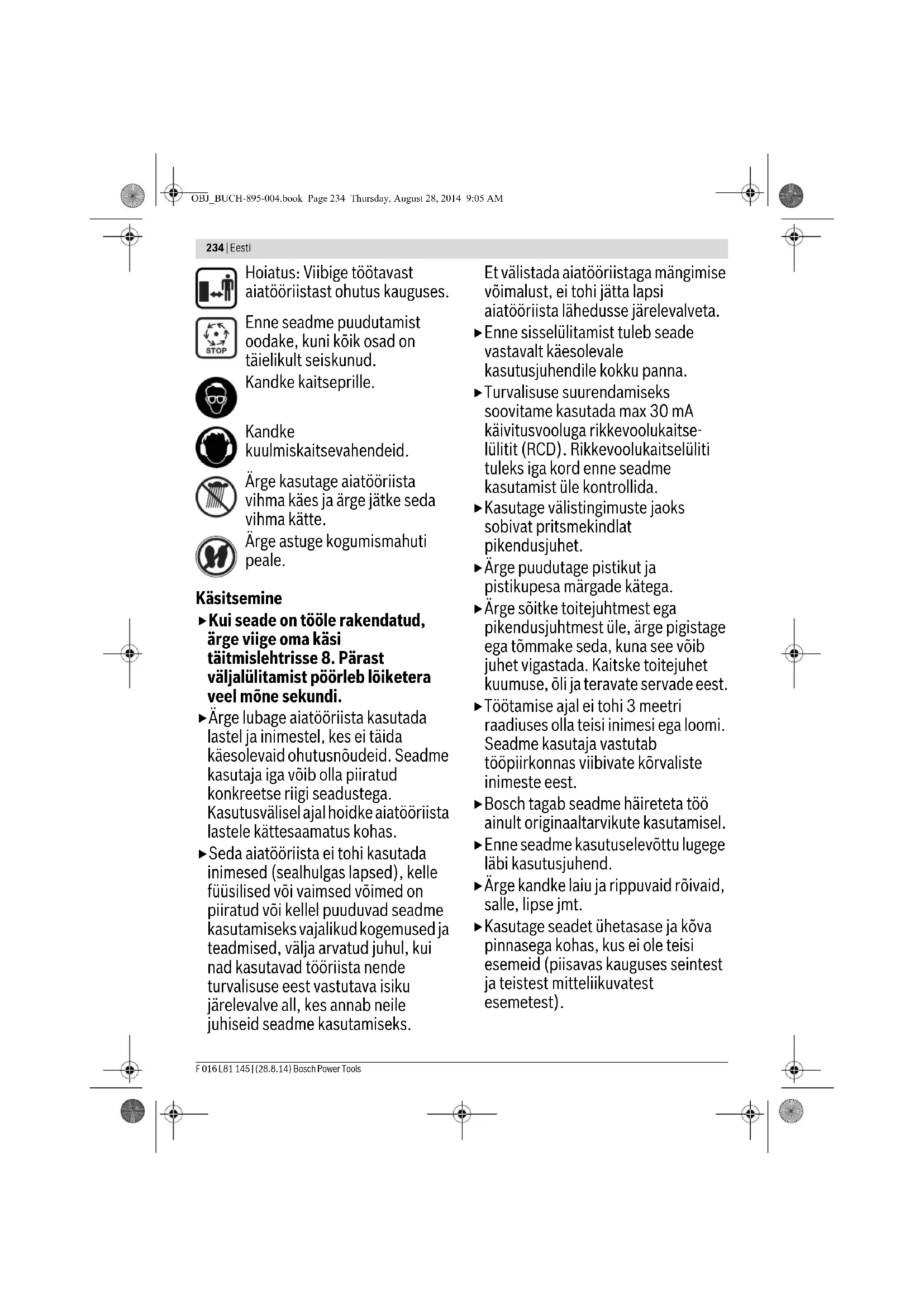

234|Eesti
Hoiatus: Viibige töötavast aiatööriistast ohutus kauguses.
Enne seadme puudutamist oodake, kuni köik osad on täielikult seiskunud.
Kandke kaitseprille.
Kandke kuulmiskaitsevahendeid.
Ärge kasutage aiatööriista vihma käes ja ärge jätke seda vihma kätte.
Ärge astuge kogumismahuti peale.
Käsitsemine
Kui seade on tööle rakendatud, ärge viige oma käsi täitmislehtrisse 8. Pärast väljalülitamist pöörleb löiketera veel möne sekundi.
- Ärge lubage aiatööriista kasutada lastel ja inimestel, kes ei täida käesolevaid ohutusnõudeid. Seadme kasutaja iga võib olla piiratud konkreetse riigi seadustega. Kasutusvälisel ajal hoidke aiatööriista lastele kättesaamatus kohas.
▶ Seda aiatööriista ei tohi kasutada inimesed (sealhulgas lapsed), kelle füüsilised või vaimsed võimed on piiratud või kellel puuduvad seadme kasutamiseks vajalikud kogemused ja teadmised, välja arvatud juhul, kui nad kasutavad tööriista nende turvalisuse eest vastutava isiku järelevalve all, kes annab neile juhiseid seadme kasutamiseks.
Et välistada aiatööriistaga mängimise võimalust, ei tohi jätta lapsi aiatööriista lähedusse järelevalveta.
▶ Enne sisselülitamist tuleb seade vastavalt käesolevale kasutusjuhendile kokku panna.
- Turvalisuse suurendamiseks soovitame kasutada max 30 mA käivitusvooluga rikkevoolukaitselüliti (RCD). Rikkevoolukaitselüliti tuleks iga kord enne seadme kasutamist üle kontrollida.
▶ Kasutage välistingimuste jaoks sobivat pritsmekindlat pikendusjuhet.
- Ärge puudutage pistikut ja pistikupesa märgade kätega.
- Ärge söitke toitejuhtmest ega pikendusjuhtmest üle, ärge pigistage ega tömmake seda, kuna see vöib juhet vigastada. Kaitske toitejuhet kuumuse, öli ja teravate servade eest.
▶Töötamise ajal ei tohi 3 meetri raadiuses olla teisi inimesi ega loomi. Seadme kasutaja vastutab tööpiirkonnas viibivate kõrvaliste inimeste eest.
▶ Bosch tagab seadme häireteta töö ainult originaaltarvikute kasutamisel.
▶ Enne seadme kasutuselevõttu lugege läbi kasutusjuhend.
- Ärge kandke laiu ja rippuvaid rõivaid, salle, lipse jmt.
▶ Kasutage seadet ühetasase ja kõva pinnasega kohas, kus ei ole teisi esemeid (piisavas kauguses seintest ja teistest mitteliikuvatest esemetest).
Eesti|235
- Ärge kasutage seadet kruusasel või sillutatud pinnal. Väljaviskuv materjal võib põhjustada vigastusi.
▶ Enne kasutuselevõttu kontrollige, kas kõik kruvid, mutrid ja teised kinnitusdetailid on korralikult kinni ja kas kõik kaitseseadised ja katted on oma kohal. Vahetage välja vigastatud ja mitteloetavad hoiatussildid.
▶ Enne käivitamist veenduge, et täitmislehter on vaba.
▶Hoidke nägu ja keha täitmislehtrist eemal.
▶Veenduge, et Teie käed ja teised kehaosad ja Teie riided ei satu täitmislehtrisse, väljaviskeavasse ega seadme liikuvate osade lähedusse.
▶Hoidke alati tasakaalu ja võtke stabiilne asend. Ärge kummarduge liiga kaugele ette. Täitmise ajal ärge seiske seadme jalast kõrgemal.
▶ Aiatööriistaga töötades olge väljaviskeavast piisaval kaugusel.
▶Veenduge, et seadmesse sisestatavad jäätmed ei sisalda metallesemeid, kive, pudeleid, purke ega teisi võõrkehasid.
Kui lõikemehhanism tabab võõrkeha, kui seade teeb ebaharilikku müra või hakkab vibreerima, lülitage seade lõikemehhanismi seiskamiseks kohe välja. Tõmmake toitepistik pistikupesast välja ja toimige järgmiselt:
- Tehke kindlaks vigastused.
- Vahetage välja või parandage kõik kahjustatud osad.
- Kontrollige, kas detailid on lahti ja vajaduse korral pingutage need kinni.
Kui Teil ei ole asjaomast väljaõpet, ärge püüdke aiatööriista ise parandada.
▶Veenduge, et töödeldav materjal ei jää väljaviskepiirkonda kinni; see takistab edasilikumist ja võib täitmislehtris põhjustada tagasilöögi.
Kui seade ummistub, lülitage seade välja ja oodake, kuni löikemehhanism seiskub. Enne kui ummistust körvaldama asute, tömmake toitepistik pistikupesast välja.
Kontrollige, kas katted ja kaitseseadised on terved ja õigesti paigaldatud. Enne kasutamist teostage vajalikud hooldus- ja puhastustööd.
▶ Arge püüdke muuta mootori pöörete arvu. Probleemi korral pöörduge Boschi remonditöökotta.
▶ Hoidke ventilatsiooniavad vabad jääkidest ja mustusest, et hoida ära mootori kahjustumist ja võimalikku tulekahju.
▶ Arge kunagi tõstke ega kandke töötava mootoriga aiatööriista.
▶ Lülitage seade välja, oodake, kuni löikemehhanism seiskub ja tööpiirkonnast lahkudes tömmake toitepistik alati pistikupesast välja.
- Ärge kallutage seadet töötamise ajal.
- Ärge jätke seadet vihma kätte. Hoidke seadet ainult kuivas kohas.
▶ Kasutage agregaatorit, seejärel automaatse pingeregulaatoriga agregaatorit, et vältida ülepingest tingitud kahjustusi.
236 | Eesti
Hooldus ja hoidmine
Kui seadet on vaja hooldada, kontrollida, hoiule panna või kui seadmel on vaja vahetada lisatarvikuid, lülitage seade välja, eemaldage toitepistik pistikupesast ja laske seadmel jahtuda. Iga kord enne kontrollimist ja seadistamist veenduge, et kõik liikuvad osad on seiskunud.
▶Hooldage seadet korralikult ja hoidke seade puhas.
- Kontrollige aiatööriista ja asendage kulunud ja vigastatud osad tööohutuse tagamiseks uutega.
▶Veenduge, et varuosad pärinevad Boschilt.
Kui kasutate pikendusjuhet, ei tohi see olla nõrgem seadme toitejuhtmest.
▶Kontrollige toitejuhet ja pikendusjuhet korrapäraselt ja veenduge, et need ei ole vigastatud ega kulunud. Kui juhtmed on vigastatud, ei tohi seadet tööle rakendada.
▶ Lõikemehhanismi seadistamisel pidage meeles, et kuigi mootori vooluvarustus on katkenud ja mootorit ei ole võimalik sisse lülitada, liigub lõikemehhanism sellegipoolest, kui mootorit käega pöörata.
- Ärge püüdke katkestit välja lülitada.
Seadme ja selle funktsioonide kirjeldus
Kõik ohutusnõuded ja juhised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.
Nõuetekohane kasutamine
Seade on ette nähtud aiajäätmete purustamiseks kompostimise eesmärgil; purustada saab nii taimi kui ka puuoksi.
Kogumismahuti on ette nähtud purustatud jäätmete kogumiseks ning täitmislehtri ja etteandeabinõu hoidmiseks. Kogumismahutit ei tohi kasutada muul otstarbel.
Tarnekomplekt
Võtke aiatööriist ettevaatlikult pakendist välja ja kontrollige, kas tarnekomplektis sisalduvad kõik allpool loetletud osad:
- Oksapurustaja
- Täitmislehter
- Etteandeabinōu
- Kogumismahuti
-Kasutusjuhend
Kui mōni osa on puudu või kahjustatud, pöörduge müügiesindusse.
Täielikult kokkupandud aiatööriista kaal on umbes 30,5–31,3 kg. Aiatööriista väljavõtmisel pakendist kasutage vajaduse korral teiste inimeste abi.
Seadme osad
Aiatööriista osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.
1 Ratastega alusraam
2 Vörgupistik**
3 Ventilatsiooniavad
4 Roheline nupp
5 Punane „Stop“-nupp
6 Kollane nupp
7 Etteandeabinōu
8 Täitmislehter
9 Lukustusnupp
10 Reguleerimisnupp
11 Kogumismahuti
12 Seerianumber
13 Lõikemehhanismi kate
14 LED-tuli (üksnes mudelil AXT 23 TC/ 25 TC 2550 TC)
15 Surveplaat
16 Lõikevalts
17 Sisekuuskantvõti*
sõltuvalt kasutusriigist
*Tarnekomplekt ei sisalda köiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.
Eesti|237
Tehnilised andmed
| Oksapurustaja | AXT 22 D | AXT 25 D | AXT 23 TC | AXT 25 TC | AXT 2550 TC | |
| Tootenumber | 3 600 ... | H03 0.. | H03 1.. | H03 2.. | H03 3.. | H03 3.. |
| Nimivõimsus, S 6 (40/60 s) ^1) | W 2200 2500 2300 2500 2500 | |||||
| Nimivõimsus, S 1 | W 2000 2300 2100 2300 2300 | |||||
| Tühikäigupöörded | min^-1 | 40 40 40 40 40 | ||||
| Lõikesüsteem | Freesvalts | Freesvalts | „Turbine-Cut“ | „Turbine-Cut“ | „Turbine-Cut“ | |
| Max. Materjali max läbilase | kg/h 180 ^2) | 190 ^2) | 215 ^2) | 230 ^2) | 230 ^2) | |
| Max. Oksa max läbimõõt | mm | 38 ^2) | 40 ^2) | 42 ^2) | 45 ^2) | 45 ^2) |
| Kogumismahuti | l | 53 | 53 | 53 | 53 | 53 |
| Kaal EPTA-Procedure 01/2003 järgi | kg | 31,3 | 31,3 | 30,5 | 30,5 | 30,5 |
| Kaitseaste | ± /l | ± /l | ± /l | ± /l | ± /l | |
^1 Toörežiim S 6 (40 %) tähistab profiili, mille puhul seade töötab 40 s koormusel ja 60 s tühikäigul. Praktikas on lubatud töötada püsirežiimil.
^21 Sõltuvalt purustatava materjali struktuurist.
Sisselülitamine tekitab lühiajaliselt pinge köikumist. Ebasoodsate vörgutingimuste korral vöib tekkida häireid teiste seadmete töös. Häireid ei teki, kui vooluvõrgu näivtakistus on väiksem kui 0,36 oomi.
Andmed müra/vibratsiooni kohta
| Müratase määratud kooskõlas standardiga EN 50434. | 3 600 ... | H03 0..H03 1.. | H03 2..H03 3.. |
| Seadme A-korrigeeritud müratase on üldjuhul: | |||
| Helirõhu tase | dB(A) | 81 | 82 |
| Helivõimsuse tase | dB(A) | 89 | 90 |
| Mõötemääramatus K | dB | =3 | =2 |
| Kasutage kuulmiskaitsevahendeid! | |||
Vastavus normidele C€
| 3 600 ... | H03 0..H03 1.. | H03 2..H03 3.. | |
| Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“ kirjeldatud toode on vastavuses direktiivides 2011/65/EL, 2014/30/EL, 2006/42/EÜ, 2000/14/EÜ ja viidatud direktiivide muudetud redaktsioonides sätestatud asjakohaste nõuetega ning järgmiste standarditega: EN 60335-1, EN 50434.2000/14/EÜ: Garanteeritud helivõimsuse tase:Vastavuse hindamise meetod vastavalt lisale V. | dB(A) 92 92 | ||
Tähelepanu! Enne hooldus- ja puhastustöid lülitage aiatoöriist välja ja eemaldage toitepistik pistikupesast. Lülitage seade välja ka juhul, kui toitejuhe on vigastatud või keerdu läinud.
Kontrollige vörgupinget: Vörgupinge peab vastama seadme andmesildil märgitud pingele. Andmesildil märgitud 230 V seadmeid vöib kasutada ka 220 V/240 V vörgupinge korral. Vooluringi kaitse peab olema järgmine:
AXT 22 D/25 D/23 TC/25 TC/2500 TC = 13 A
Liiga väikese ristlöikega pikendusjuhe pöhjustab seadme jõudluse olulise vähenemise. Kuni 25 m pikkuse juhtme puhul peab ristlöige olema vähemalt 3 x 1,5 mm ^2 , üle 25 m pikkuse juhtme puhul vähemalt 2,5 mm ^2 .
ETTEVAATUST: Nõuetele mittevastavad pikendusjuhtmed võivad olla ohtlikud. Pikendusjuhe, pistik ja pistikupesa peavad olema veekindlad ja ette nähtud kasutamiseks välistingimustes.
Juhtmete ühenduskohad peavad olema kuivad ja ei tohi lebada maapinnal.
Turvalisuse suurendamiseks soovitame kasutada max 30 mA käivitusvooluga rikkevoolukaitselülitit (RCD). Rikkevoolukaitselüliti tuleks iga kord enne seadme kasutamist üle kontrollida.
Kui toitejuhe on vigastatud, tuleb see lasta parandada Boschi elektriliste tööriistade volitatud remonditöökojas. Kaablitrumli kasutamisel peab see olema lahti keritud.
Montaž
Võtke seade pakendist välja. (vt jooniseid A–D).
Täitmislehtri paigaldus (vt jooniseid E-F)
① Keerake lõikemehhanismi kate 13 taha.
② ③ Kinnitage täitmislehter 8 seadme külge ja vabastage seejärel löikemehhanismi kate 13.
Suruge täitmislehter 8 alla ja keerake punane lukustusnupp 9 lõpuni pääripäeva, et täitmislehtrit 8 lukustada; selleks tuleb lukustusnuppu 9 keerata umbes 5 täispööret.
Kasutamine
Kasutuselevött (vt joonist G)
▶ Asetage seade alati ühetasasele horisontaalsele pinnale. Ärge kallutage ega liigutage seadet töötamise ajal.
▶ Mootor jätkab pärast väljalülitamist töötamist!
Eemaldage juurepallide küljest muld. Võörkehad nagu kivid, klaas, metall, riidetükid ja plastmaterjalid ei tohi sattuda täitmislehtrisse 8. Vastasel juhul võib lõikevalts 16 viga saada.
Täitmislehter 8 peab olema tühi.
Sisselülitamine
Vajutage rohelisele nupule 4.
Väljalülitamine
Mehaanika kaitsmiseks ei saa Te aiatööriista 2 sekundi jooksul uuesti käivitada
Taaskäivitumiskaitse
Pärast vooluvarustuse katkemist lülitub seade välja. Vooluvarustuse taastumisel ei lülitu seade automaatselt sisse.
Pöörlemissuuna muutmine
Pöörlemissuuna muutmiseks vajutage kollasele nupule 6 ja hoidke seda all.
Lõikevalts 16 hakkab liikuma vastupidises suunas ning kinnikiilunud materjal vabaneb.
Ülekoormuskaitse
Liiga suur koormus (nt lõikevaltsi 16 blokeerumisel) toob mõne sekundiga kaasa aiatööriista seiskumise, kõlab helisignaal.
Veateate kustutamiseks vajutage punasele stop-nupule. Seejärel käivitage aiatööriist vastupidises suunas. Vajutage kollasele nupule 6 ja hoidke seda alla, et blokeerunud löikemehhanismi vabastada.
Kui rakendate aiatööriista tööle samas suunas, ei saa see käivitada ja kölavad helisignaalid. Kui blokeeringut ei saa körvaldada, tuleb surveplaat 15 lõikemehhanismist eemaldada.
Reguleerimisnuppu 10 tuleb seejuures keerata vastupäeva seni, kuni „kinnikiilunud“ materjal on vaba. Surveplaati 15 tuleb seejärel reguleerida (vt „Surveplaadi reguleerimine (vtjoonistH)“).
Tööjuhised
▶ Seadme kasutamise ajal kandke alati kaitseprille, kuulmiskaitsevahendeid ja kaitsekindaid.
▶ Enne kasutamist kontrollige, kas kogumismahuti ja täitmislehter on korrektselt paigaldatud.
Seade on varustatud sensoritega. Kui kogumismahuti 11 ja täitmislehter 8 ei ole öiges asendis, ei lülitu seade sisse ja kölab helisignaal (mudelil AXT 23 TC/ 25 TC 2550 TC vilguvad lisaks LED-tuled 14).
Veateate kustutamiseks vajutage punasele stop-nupule.
Asetage aiajäätmed täitmislehtrisse. Lõikevalts 16 tömbab jäätmed automaatselt sisse.
▶ Seadmest väljaulatuvad pikemad oksad võivad sissetõmbamisel vitsataoliselt enda ümber lüüa; seetõttu olge seadmest ohutus kauguses!
- Asetage alati sisse vaid nii palju materjali, et see ei ummista täitmislehtrit 8.
Eesti|239
– Purustage närtsinud, niiskeid ja juba mitu päeva seisnud aiajäätmeid okstega vaheldumisi.
See hoiab ära lõikemehhanismi 16 kinnikiilumise.
- Pehmeid jäätmeidm, näiteks köögijäätmeid ärge purustage, vaid kompostige need kohe.
- Veenduge, et purustatud jäätmed saavad väljaviskeavast vabalt välja kukkuda - ummistusoht!
– Purustatud jäätmed ei tohi kinni katta ventilatsiooniavasid 3.
– Vältige väljaviskeava ummistumist, sest see võib põhjustada purustatavate jäätmete tagasilöögi täitmislehtris 8.
Märkused
Olenevalt puidu liigist, vanusest ja niiskusastmest on oksi kergem või raskem purustada.
Parimad tulemused saavutate, kui purustate värskeid oksi kohe pärast lõikamist.
Pehmeid aiajäätmeid tuleks purustada väikestes kogustes, seda eeskätt siis, kui jäätmed on märjad. Kinnikiildumist saab ära hoida, kui aeg-ajalt purustada oksi.
Surveplaadi reguleerimine (vt joonist H)
Surveplaat 15 on välja reguleeritud tehases ja seda ei ole vaja enne seadme töölerakendamist reguleerida.
Surveplaadi 15 reguleerimine on vajalik kulumise töttu (nt kui pikad oksad ripuvad ketitaoliselt üksteise küljes ja neid ei saa korralikult purustada).
Keerake pārisuunas töötava mootoriga seadmel (roheline nupp 4) reguleerimisnuppu 10 sammhaaval pāripäeva, kuni on kuulda lihvimisheli (löikevalts 16 lihvib surveplaadi 15 öigeke kaugusele, kusjuures väljaviskeavast kukub välja alumiiniumipuru).
Selle kontrollimiseks veenduge, kas kogumismahutis 11 on alumiiniumipuru.
Reguleerige vaid nii palju, kui vaja, sest vastasel korral kulub surveplaat 15 asjatult.
Vea otsing
Kui aiatööriist ei peaks teinekord veatult töötama, leiate järgmisest tabelist törgete kirjeldused, törgete võimalikud põhjused ja juhised törgete kõrvaldamiseks. Kui probleem siiski ei kao, põörduge volitatud remonditöökotta.
Tähelepanu! Enne hooldus- ja puhastustöid lülitage aiatööriist välja ja eemaldage toitepistik pistikupesast. Lülitage seade välja ka juhul, kui toitejuhe on vigastatud või keerdu läinud.
Tunnused Võimalik põhjus Kõrvaldamine
| Aiatööriist ei tööta Kogumismahuti ei ole õigesti paigaldatud | Paigaldage kogumismahuti õigesti | |
| Täitmislehter ei ole õigesti paigaldatud | ||
| Pistikupesa on defektne Kasutage teist pistikupesa | ||
| Pikendusjuhe on vigastatud Kontrollige toitejuhe üle ja vahetage välja, kui see on vigastatud | ||
| Aiatööriist on üle kuumenenud Oodake, kuni aiatööriist on jahtunud | ||
| Kaitse on rakendunud Vahetage kaitse välja | ||
| Kõlab helisignaal (mudelil AXT 23 TC/ 25 TC 2550 TC vilgub lisaks kaks LED-tuld) ja aiatööriist ei käivitu | Kogumismahuti/täitmislehter ei ole õigesti paigaldatud | Veenduge, et kogumismahuti paikneb õiges asendis Veenduge, et täitmislehter on õiges asendis ja punane lukustusnupp on keeratud lõpuni päripäeva |
| Aiatööriist annab korduvalt kolmekordse helisignaali ja ei käivitu. (mudelite AXT 23 TC/ 25 TC/2550 TC puhul vilguvad lisaks kaks LED-tuld) | Elektrooniline juhtmoodul on üle kuumenenud | Vajutage stopp-nupule. Oodake, kuni seade on jahtunud. Seade annab 2 sekundi vältel helisignaali ja lüliti läheb ooterežiimile. |
| Üks LED-tuli vilgub (mudelil AXT 23 TC/ 25 TC 2550 TC) | Puudub; LED-tulede vilkumine on normaalne; aiatööriist on ühendatud vooluvõrku ja töövalmis | |
240 | Eesti
Tunnused Võimalik põhjus Kõrvaldamine
| Aiatööriist annab perioodiliselt helisignaali ja ei käivitu, viga ei saa STOP-nupule vajutamisega kõrvaldada (mudelitel AXT 23 TC/ 25 TC/2550 TC vilguvad lisaks kaks LED-tuld) | Alapingekaitse Käivitage aiatööriist uuesti. | Kontrollige, kas pikendusjuhe vastab nõuetele (pikendusjuhtme ebaplisav kvaliteet võib põhjustada häireid)Kui kasutage agregaatorit, kontrollige, kas see toimib veatult. |
| Aiatöööriist annab 10 sekundi vältel pideva helisignaali ja ei käivitu, viga ei saa STOP-nupule vajutamisega kõrvaldada (mudelitel AXT 23 TC/ 25 TC/2550 TC vilguvad lisaks kaks LED-tuld) | Elektrooniline juhtmoodul on defektne | Põõrduge Boschi tööriistade volitatud hooldekeskusse |
| Jäätmeid ei tõmmata sisse | Jäätmed on märjad ja pehmed | Jäätmete lükkamiseks aiatööriista kasutage etteandeabinõud |
| Jäätmed jäävad aiatöööriista kinni Eemaldage kinnikiilunud jäätmed (kandke alati aiakindaid)Vajutage põörlemissuuna muutmise nupule (vt „Põörlemissuuna muutmine“) | ||
| Jäätmeid ei purustata täielikult ning oksad ripuvad ketitaoliselt üksteise küljes | Surveplaati tuleb reguleerida | vt „Surveplaadi reguleerimine (vt joonist H)“ |
| Lõikevaltsi ja surveplaadi vahele kinnijäänud materjali ei saa vabastage põörlemissuuna muutmise nupuga | Surveplaat on valesti paigaldatud | Suruge reguleerimisnupp 10 sisse, torgake sisekuuskantvõti 17 (5 mm - ei sisaldu tarnekomplektis) kruvipea avasse, keerake päripäeva ja vabastage reguleerimiskruvi ja koos sellega ka surveplaat (vt joonist I)Pärast blokeeringu kõrvaldamist reguleerige surveplaati (vt „Surveplaadi reguleerimine (vt joonist H)“) |
Hooldus ja puhastus
Tähelepanu! Enne hooldus- ja puhastustöid lülitage aiatööriist välja ja eemaldage toitepistik pistikupesast. Lülitage seade välja ka juhul, kui toitejuhe on vigastatud või keerdu läinud.
▶ Aiatööriistaga töötades ja hooldus- ning puhastustöid tehes kandke alati kaitsekindaid.
Märkus: Pikaajalise ohutu töö tagamiseks teostage regulaarselt järgmisi hooldustöid.
Kontrollige regulaarselt, ega seadmel ei esine kahjustusi nagu lahtised või vigastatud lõiketerad, lõdvad ühendused ja kulunud või kahjustatud osad.
Kontrollige, kas katted ja kaitseseadised on terved ja õigesti paigaldatud. Enne kasutamist teostage vajalikud hooldus- ja puhastustööd.
Aiatööriist on hoolikalt valmistatud ja testitud. Kui aiatööriist läheb sellest hoolimata rikki, tuleb see lasta parandada Boschi elektriliste tööriistade volitatud remonditöökojas.
Surveplaadi mahavõtmine (vt joonist J)
Tähelepanu! Enne hooldus- ja puhastustöid lülitage alatööriist välja ja eemaldage toitepistik pistikupesast. Lülitage seade välja ka juhul, kui toitejuhe on vigastatud või keerdu läinud.
- Aiatööriistaga töötades ja hooldus- ning puhastustöid tehes kandke alati kaitsekindaid.
Nõuetekohasel kasutamisel ja reguleerimisel töötavad lõikevalts 16 ja surveplaat 15 mitu aastat.
Surveplaadi 15 mahamonteerimiseks, puhastamiseks ja väljavahetamiseks toimige järgmiselt:
① ② Keerake surveplaadi kruvi vastavalt joonisele täielikult lahti.
③ Töstke surveplaat 15 kruvikeerajaga välja. Kokkupanek toimub vastupidises järjekorras, kusjuures surveplaati 15 tuleb seejärel reguleerida (vt „Surveplaadi reguleerimine (vt joonist H)“).
Latviešu | 241
Pärast töö löppu
Oksapurustajat ei tohi puhastada kõrgsurvepesuri ja voolava veega.
Puhastage aiatööriista välispind põhjalikult pehme harja ja lapiga. Årge kasutage vett ega lahusteid või poleerimisvahendeid. Eemaldage kõik rohujäägid ja kinnijäänud osakesed, eelkõige veenduge, et ventilatsiooniavad 3 on puhtad.
Hoidke seadet kuivas kohas. Ärge asetage seadme peale teisi esemeid.
Toitejuhet hoitakse vastavalt joonisele oksapurustaja küljes (vaid UK). (vt joonist K).
Oksapurustaja saab pärast täitmislehtri eemaldamist vastavalt joonisele B hoiule panna (vt ka „Täitmislehtri paigaldus (vt jooniseid E–F)“).
Klienditeenindus ja müügijärgne nõustamine
Järelepärimiste esitamisel ja varuosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber.
Eesti Vabariik
Mercantile Group AS
Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549
76401 Saue vald, Laagri
Tel.: 6549 568
Faks: 679 1129
Kasutuskõlbmatuks muutunud seadmete käitlus
Aiatööriistad, lisatarvikud ja pakend tuleb keskkonnasäästlikult ringlusse vötta.
Ärge visake kasutusressursi ammendanud aiatööriistu olmejäätmete hulka!
Üksnes EL liikmesriikidele:
Vastavalt Euroopa Liidu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi kohaldamisele liikmesriikides tuleb kasutusressursi ammendanud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult ringlusse võtta.
Tootja jätab endale öiguse muudatuste tegemiseks.
