| Typ produktu | Tichý zahradní drtič |
| Značka | Bosch |
| Model | AXT 2550 TC |
| Číslo výrobku | 3 600 H03 3.. |
| Příkon (S6 40/60 s) | 2500 W |
| Příkon (S1 trvalý) | 2300 W |
| Otáčky naprázdno | 40 ot/min |
| Řezný systém | Turbine-Cut |
| Maximální průchod | 230 kg/h |
| Maximální průměr větví | 45 mm |
| Objem sběrného koše | 53 l |
| Hmotnost (podle EPTA 01/2003) | 30,5 kg |
| Třída ochrany | II (dvojitá izolace) |
| Hladina akustického tlaku | 82 dB(A) |
| Zaručená hladina akustického výkonu | 92 dB(A) |
| Funkce zpátečka | Ano, žlutým tlačítkem |
| Ochrana proti přetížení | Automatické vypnutí s akustickým signálem |
| Bezpečnost dětí | Nenechávejte děti používat přístroj |
| Napájení | 230 V ~ 50 Hz, 13 A |
| Údržba | Čištění měkkým kartáčem, nepoužívejte vodu ani tlakový čistič |
| Seřízení protinože | Nastavovací tlačítko pro kompenzaci opotřebení |
| Dodávané příslušenství | Násypka, pěchovadlo, sběrný koš, návod k použití |
Často kladené otázky - AXT 2550 TC BOSCH
Dotazy uživatelů ohledně AXT 2550 TC BOSCH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Mlýnek na maso ve formátu PDF zdarma! Najděte svůj návod AXT 2550 TC - BOSCH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. AXT 2550 TC značky BOSCH.
NÁVOD K OBSLUZE AXT 2550 TC BOSCH
el Prætátujo obnyvən xρήσης
cs Původní navodí k použivání
Bezpečnostní upozornění Pozor! Pročtěte si pozorně následující pokyny. Seznamte se s obslužnými prvky a řádným používáním zahradního nářadí. Uschovejte si prosím pečlivě návod k použití pro pozdější potřebu.
Vysvětlení symbolů na zahradním nářadí
Všeobecné upozornění na nebezpečí.
Pročtěte si návod k použití.
Před pracemi na řezacím mechanizmu zahradní nářadí vypnete a vytáhnete zástrčku ze zásuvky. Pokud se kabel během práce poškodí nebo přetne, nedotýkejte se jej, nýbrž neprodleně deaktivujte pojistku dotčeného elektrického okruhu. Zahradní nářadí nikdy neprovozujte s poškozeným kabelem.
Noste ochranné rukavice, pevnou obuv a dlouhé kalhoty.
Nebezpečí na základě otáčejícího se nože. Zatímco zahradní nářadí běží, nedávejte ruce ani nohy do otvoru.
Dbejte na to, aby osoby stojící v blízkosti nebyly poraněny odmrštěnými cizími tělesy.
Varování: Pokud zahradní nářadí pracuje, udržujte vůči němu bezpečný odstup.

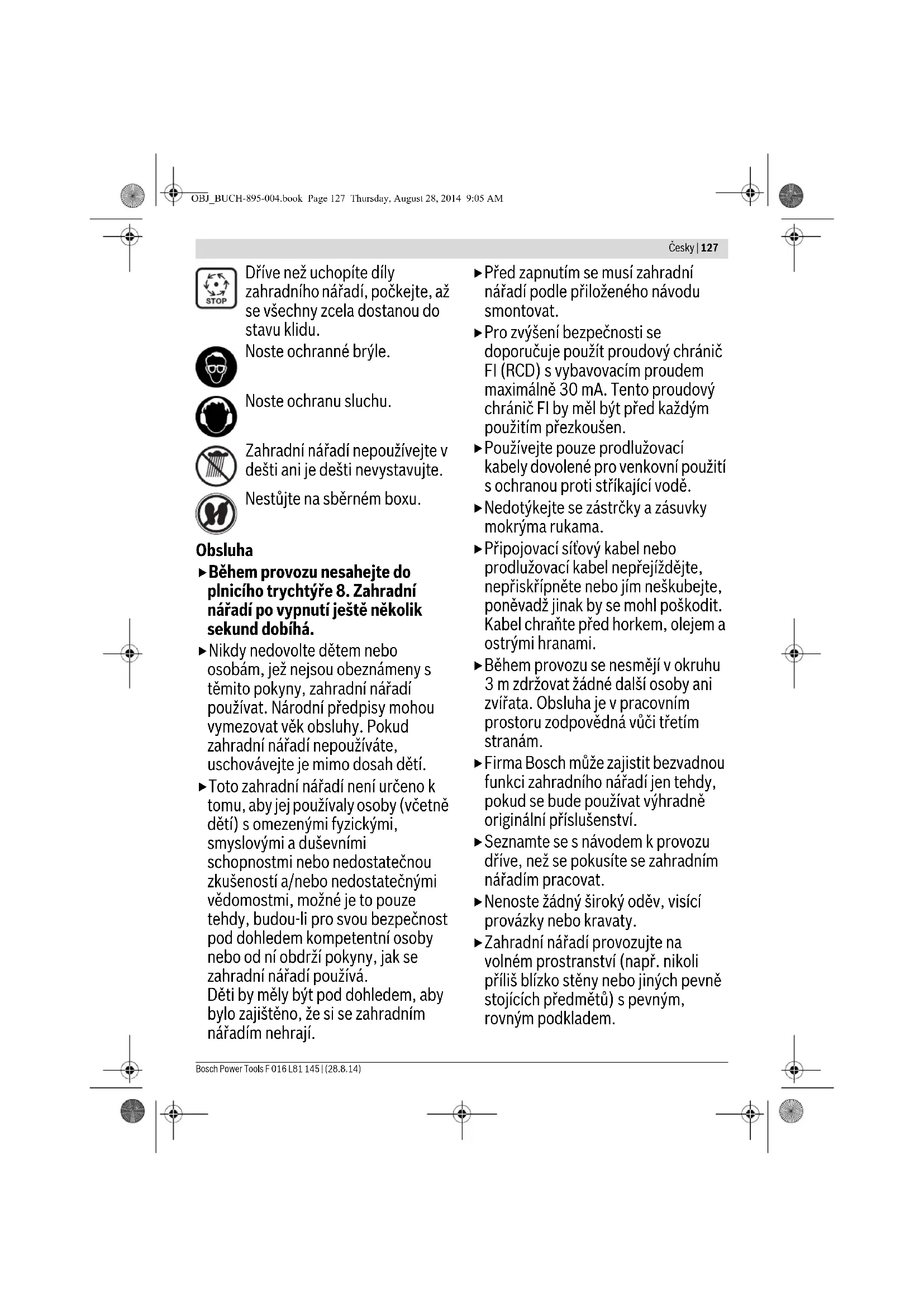

Česky | 127
Dříve než uchopíte díly zahradního nářadí, počkejte, až se všechny zcela dostanou do stavu klidu.
Noste ochranné brýle.
Noste ochranu sluchu.
Zahradní nářadí nepoužívejte v dešti ani je dešti nevystavujte.
Nestůjte na sběrném boxu.
Obsluha
▶ Během provozu nesahejte do plnicího trychtýře 8. Zahradní nářadí po vypnutí ještě několik sekund dobíhá.
▶ Nikdy nedovolte dětem nebo osobám, jež nejsou obeznámeny s těmito pokyny, zahradní nářadí používat. Národní předpisy mohou vymezovat věk obsluhy. Pokud zahradní nářadí nepoužíváte, uschovávejte je mimo dosah dětí.
Toto zahradní nářadí není určeno k tomu, aby jej používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými a duševními schopnostmi nebo nedostatečnou zkušeností a/nebo nedostatečnými vědomostmi, možné je to pouze tehdy, budou-li pro svou bezpečnost pod dohledem kompetentní osoby nebo od ní obdrži pokyny, jak se zahradní nářadí používá. Děti by měly být pod dohledem, aby bylo zajištěno, že si se zahradním nářadím nehrají.
▶ Před zapnutím se musí zahradní nářadí podle přiloženého návodu smontovat.
▶ Pro zvýšení bezpečnosti se doporučuje použít proudový chránič FI (RCD) s vybavovacím proudem maximálně 30 mA. Tento proudový chránič FI by měl být před každým použitím přezkoušen.
▶ Používejte pouze prodlužovací kabely dovolené pro venkovní použití s ochranou proti stríkající vodě.
▶ Nedotýkejte se zástrčky a zásuvky mokrýma rukama.
▶Připojovací síťový kabel nebo prodlužovací kabel nepřejíždějte, nepřiskřípněte nebo jím neškubejte, poněvadž jinak by se mohl poškodit. Kabel chraňte před horkem, olejem a ostrými hranami.
▶ Během provozu se nesmějí v okruhu 3 m zdržovat žádné další osoby ani zvířata. Obsluha je v pracovním prostoru zodpovědná vůči třetím stranám.
▶ Firma Bosch může zajistit bezvadnou funkci zahradního nářadí jen tehdy, pokud se bude používat výhradně originální příslušenství.
Seznamte se s návodem k provozu dříve, než se pokusíte se zahradním nářadím pracovat.
▶ Nenoste žádný široký oděv, visící provázky nebo kravaty.
▶ Zahradní nářadí provozujte na volném prostranství (např. nikoli příliš blízko stěny nebo jiných pevně stojících předmětů) s pevným, rovným podkladem.
128 | Česky
▶ Zahradní nářadí neprovozujte na dlážděném nebo písčitém podkladu. Vyhazovaný materiál může způsobit zranění.
▶ Před uvedením do provozu zkontrolujte pevné usazení všech šroubů, matic a dalších spojovacích prvků a zkontrolujte správné umístění ochranných zařízení a clon. Poškozené nebo nečitelné varovné a upozorňovací štítky nahradťe.
▶ Před startem zajistěte, aby byl plnicí trychtýř prázdný.
▶Udržujte obličej a tělo v odstupu vůči plnicímu trychtýři.
Zabraňte, aby se Vaše ruce nebo jiné části Vašeho těla či oděvu nedostaly do plnicího trychtýře nebo vyhazovacího otvoru, nebo se nedostaly blízko pohyblivých dílů.
▶ Starejte se neustále o stabilní rovnováhu a bezpečný postoj. Nepředklánějte se príliš daleko. Nestůjte během plnění výš, než je pata zahradního nářadí.
Když pracujete se zahradním nářadím, udržujte odstup vůči chrlící zóně.
Když zavádíte materiál do zahradního nářadí, dbejte nanejvýš pečlivě na to, aby neobsahoval žádné kovové díly, kameny, láhve, dózy či další cizí tělesa.
Když řezací mechanizmus zasáhne cizí těleso, zahradní nářadí vytváří neobvyklý hluk nebo začne vibrovat, zahradní nářadí ihned vypněte, aby se řezací mechanizmus zastavil. Vytáhněte zástrčku ze zásuvky a postupujte následovně:
– Prohlédněte škody.
– Všechny poškozené díly vyměňte nebo je opravte.
– Zkontrolujte, zda díly nejsou volné a příp. je utáhněte.
▶ Nepokoušejte se zahradní nářadí opravovat, ledaže máte nezbytné vzdělání.
▶ Dbejte na to, aby se zpracovávaný materiál nehromadil ve vyhazovací zóně; to brání transportu a může to vést ke zpětnému rázu v plnicím trychtýři.
▶ Pokud se zahradní nářadí ucpe, vypněte jej a počkejte, až se řezací mechanizmus zastaví. Dříve než zahradní nářadí zbavíte řezanky, vytáhněte zástrčku ze zásuvky.
Zkontrolujte, zda jsou kryty a ochranné přípravky nepoškozené a správně namontované. Před použitím proved'te případně nutnou údržbu a opravy.
▶ Nepokoušejte se změnit nastavení počtu otáček motoru. Pokud vyvstane problém, informujte zákaznickou službu Bosch.
▶ Větrací otvory udržujte prosté zbytků či jiných nánosů, aby se zamezilo poškození motoru nebo možnému požáru.
▶ Nikdy nezvedejte resp. nenoste zahradní nářadí s běžícím motorem.
▶Vždy když opouštíte pracovní prostor, zahradní nářadí vypněte, počkejte, až se řezací mechanizmus zastaví a vytáhněte sí?ovou zástrčku.
▶ Zahradní nářadí během provozu nenaklánějte.
▶Zahradní nářadí nevystavujte dešti. Zahradní nářadí uskladňujte pouze na suchém místě.
Česky | 129
▶Používáte-li agregát, pak takový, který je vybavený automatickou regulací napětí, aby se zamezilo poškozením způsobeným přepětím.
Údržba a uskladnění
▶Pokud bude dáno zahradní nářadí kvůli servisní práci, kontrole, uskladnění nebo výměně příslušenství mimo provoz, vypněte je, vytáhněte zástrčku ze zásuvky a nechte zahradní nářadí vychladnout. Před každou prohlídkou či serízením atd. zajistěte, aby byly všechny pohyblivé díly v klidu.
▶ O zahradní nářadí pečujte a udržujte je čisté.
▶Zahradní nářadí kontrolujte a opotřebované nebo poškozené díly pro jistotu nahradťe.
▶Zajistěte, aby vyměněné díly pocházely od firmy Bosch.
▶Pokud se použije prodlužovací kabel, nesmí být slabší než na zahradním nářadí namontovaný sí?ový kabel.
▶Pravidelně kontrolujte poškození nebo známky stárnutí napájecího vedení a prodlužovacího kabelu. Zahradní nářadí nepoužívejte, pokud jsou kabely poškozené.
▶ Při nastavování řezacího mechanizmu myslete na to, že sice je přívod proudu motoru vynuceným rozpojením přerušený a motor nelze zapnout, ale že se přesto pohybuje, pokud se rukou točí motorem.
▶ V žádném případě se nepokoušejte vynucené rozpojení vnější silou spustit.
Popis výrobku a specifikací
Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Určené použití
Zahradní nářadí je určeno ke kompostovatelnému drcení vláknitých a dřevitych odpadů z domovních a kutilských zahrad.
Sběrný box je určený k zachycení drceného materiálu a k uložení a uskladnění plnicího trychtýře a pěchovače. Sběrný box by se neměl používat pro jiné účely.
Obsah dodávky
Zahradní nářadí vyjměte opatrně z obalu a zkontrolujte, zda jsou následující dily kompletní:
- Tichý drtič
- P l n i c í t r y c h t ý ř
- Pěchovac
- S běrný box
- Návod k provozu
Pokud díly chybí nebo jsou poškozeny, obratte se prosím na svého obchodnika.
Zahradní nářadí váží ve zcela smontovaném stavu přibližně 30,5–31,3 kg. Podle potřeby si pro vyjmutí zahradního nářadí z obalu přived’te pomoc.
Zobrazené komponenty
Číslování zobrazených komponentů se vztahuje na zobrazení zahradního nářadí na obrázkové straně.
1 Podvozek
2 Sítová zástrčka**
3 Větrací otvory
4 Zelené tlačítko
5 Červené tlačitko „Stop“
6 Žluté tlačítko
7 Pěchovač
8 Plnicí trychtýř
9 Zajišťovací knoflik
1.0 Seřizovací knoflík
11 Sběrný box
12 Sériové číslo
13 Kryt řezacího mechanizmu
14 Ukazatel LED (pouze AXT 23 TC/ 25 TC 2550 TC)
15 Prítlačná deska
16 Rezací válec
17 Klič na vnitřní šestihrany*
"specifická podle země
*Zobrazené nebo popsané příslušenství nepatri k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
130 | Česky
Technická data
| Tichý drtič | AXT 22 D | AXT 25 D | AXT 23 TC | AXT 25 TC | AXT 2550 TC | |
| Objednací číslo | 3 600 ... | H03 0.. | H03 1.. | H03 2.. | H03 3.. | H03 3.. |
| Příkon, S 6 (40/60 s) ^1) | W 2200 2500 2300 2500 2500 | |||||
| Příkon, S 1 | W 2000 2300 2100 2300 2300 | |||||
| Otáčky naprázdno | min^-1 | 40 40 40 40 | 40 | |||
| Řezací systém | Frézovací válec | Frézovací válec | „Turbine-Cut“ | „Turbine-Cut“ | „Turbine-Cut“ | |
| Max. průchodnost materiálu | kg/h 180 | ^2) | 190 ^2) | 215 ^2) | 230 ^2) | 230 ^2) |
| Max. průměr větve | mm | 38 ^2) | 40 ^2) | 42 ^2) | 45 ^2) | 45 ^2) |
| Sběrný box | l | 53 | 53 | 53 | 53 | 53 |
| Hmotnost podle EPTA-Procedure 01/2003 | kg | 31,3 | 31,3 | 30,5 | 30,5 | 30,5 |
| Třída ochrany | ± /I | ± /I | ± /I | ± /I | ± /I | |
^1 Druh provozu S 6 (40 %) značí zátěžový profil, který předpokládá 40 s zatížení a 60 s běhu naprázdno. Pro praktické nasazení je přípustný trvalý provoz.
^21 Podle charakteru drceného materiálu.
Spínací jevy způsobují krátkodobé poklesy napětí. Při nepřiznivých podminkách sítě se může vyskytovat omezování jiných strojů. Při impedanci sítě menší než 0,36 ohmů se žádné rušení neočekává.
Informace o hluku a vibracích
| Hodnoty hlučnosti zjištěny podle EN 50434. | 3 600 ... | H03 0..H03 1.. | H03 2..H03 3.. |
| Hodnocená hladina hluku A stroje činí typicky: | |||
| hladina akustického tlaku | dB(A) | 81 | 82 |
| hladina akustického výkonu | dB(A) | 89 | 90 |
| nepřesnost K | dB | = 3 | = 2 |
| Noste ochranu sluchu! |
Prohlášení o shodě C€
| 3 600 ... | H03 0..H03 1.. | H03 2..H03 3.. | |
| Prohlašujeme na výhradní zodpovědnost, že výrobek popsaný v části „Technická data“ splňuje všechna příslušná ustanovení směrnic 2011/65/EU, 2014/30/EU, 2006/42/ES, 2000/14/ES včetně jejich změn a je v souladu s následujícími normami: EN 60335-1, EN 50434.2000/14/ES: garantovaná hladina akustického výkonu: Metoda posouzení shody podle dodatku V. | dB(A) 92 92 | ||
Kategorie výrobků: 50
Technická dokumentace (2006/42/ES, 2000/14/ES) u:
Pozor! Před údržbou nebo čištěním zahradní nářadí vypněte a vytáhněte síľovou zástrčku. Totéž platí, když je elektrický kabel poškozený, naříznutý nebo zamotaný.
Dbejte sít'ového napětí: Napětí zdroje proudu musí souhlasit s údaji na typovém štítku zahradního nářadí. Zahradní nářadí označené 230 V lze provozovat i na 220 V/240 V. Elektrický okruh musi být jištěn minimálně takto:
AXT 22 D/25 D/23 TC/25 TC/2500 TC = 13 A
Prodlužovací kabel s příliš malým průřezem vodičů způsobuje zřetelné snížení výkonnosti zahradního nářadí. U kabelů do délky 25 m je zapotřebí průřez vodičů minimálně 3 x 1, 5 m, u kabelů přes 25 m délky musí činit průřez vodičů minimálně 2,5 mm².
POZOR: Prodlužovací kabely nevyhovující předpisu mohou být nebezpečné. Prodlužovací kabel, zástrčka a spojka musejí být vodotěsné a v provedení přípustném pro použití venku.
Spojky kabelu by měly být suché a neměly by ležet na zemi. Pro zvýšení bezpečnosti se doporučuje použit proudový chránič FI (RCD) s vybavovacím proudem maximálné 30 mA. Tento proudový chránič FI by měl být před každým použitím přezkoušen.
Je-li připojovaci kabel poškozený, smí jej opravit pouze v autorizovaném servisu Bosch.
Při použití kabelových bubnů musejí být tyto odvinuté.
Montáž
Vyjměte zahradní nářadí z obalu (viz obrázek A–D).
Montáž plnicího trychtýře (viz obrázky E – F)
- Vyklopte kryt řezaciho mechanizmu 13 dozadu.
② ③ Plnici trychtýř 8 zavěste do zahradního nářadí a následně kryt řezacího mechanizmu 13 uvolněte.
4 Stlačte plnicí trychtyř 8 dolů a otočte červený zajišťovací knoflík 9 až na doraz ve směru hodinových ručiček, aby se plnicí trychtyř 8 zaaretoval; k tomu je zapotřebi ca. 5 celých otáček zajišťovacího knoflíku 9.
Provoz
Uvedení do provozu (viz obrázek G)
Zahradní nářadí vždy postavte na pevný, vodorovný podklad. Zahradní nářadí během provozu nenaklánějte ani jím nepohybujte.
▶ Motor po vypnutí dobíhá!
Kořenový bal zbavte zeminy. Cizi tělesa jako kameny, sklo, kovy, textilie a umělé hmoty se nesměji dostat do plnicího trychtyře 8. Jinak se může poškodit řezací válec 16.
Plnicí trychtýř 8 musí být prázdný.
Zapnutí
Stiskněte zelené tlačítko 4.
Vypnutí
Stiskněte červené tlačítko „Stop“ 5.
Pro ochranu mechaniky nemůžete zahradni nářadi po dobu 2s znovu nastartovat.
Ochrana proti znovurozběhu
Zahradní nářadí se po výpadku sítě vypne. Při aktivování zdroje energie se zahradní nářadí nemůže automaticky znovu zapnout.
Zpětný chod
Stiskněte a podržte žluté tlačitko 6, aby se obrátil směr otáčení.
Řezaci válec 16 běží opačně a tím uvolní zablokovaný materiál.
Ochrana proti přetížení
Přiliš vysoké zatížení (např. zablokování řezacího válce 16) vede po několika sekundách k zastavení zahradního nářadí, je slyšet pípavý tón.
Stiskněte červené tlačitko Stop, aby se vymazala chyba. Poté zahradní nářadí nastartujte v opačném směru.
Stiskněte a podržte žluté tlačítko 6, aby se zablokovaný řezací mechanizmus uvolnil.
Uvedete-li zahradní nářadí do provozu ve stejném směru, nelze jej nastartovat a pípá.
Nelze-li zablokování odstranit, musí se oddálit přítlačná deska 15 od řezacího mechanizmu.
Seřizovacím knoflíkem 10 se při tom musí nepatrně otáčet proti směru hodinových ručiček, až je „zablokovaný“ materiál volný. Přítlačná deska 15 poté potřebuje seřízení (viz „Seřízení přítlačné desky (viz obr. H)“).
Pracovní pokyny
Během používání zahradního nářadí vždy noste ochranné brýle, ochranu sluchu a ochranné rukavice.
▶ Pred použitím vždy zkontrolujte správnou montáz sběrného boxu a plnicího trychtýře.
Zahradní nářadí je vybaveno senzory. Pokud nejsou sběrný box 11 a plnicí trychtyř 8 správně umístěny, zahradní nářadí se nenastartuje a ozve se signální tón (u AXT 23 TC/ 25 TC 2550 TC navíc blikají 2 ukazatelé LED 14).
Stiskněte červené tlačitko Stop, aby se vymazala chyba.
Zaved'te materiál k drcení. Zasouvaný materiál je automaticky vtahován řezacím válcem 16.
- Ze zahradního nářadí vyčnivající delší materiál k drcení může při vtahování švihat jako prut; proto udržujte dostatečný bezpečnostní odstup!
- Vždy zavádějte jen tolik materiálu, aby se plnicí trychtýř 8 neucpal.
– Uvadlý, vlhký a již několik dní uložený zahradní odpad drťte za prostřídání s větvemi.
To zabrání ucpání řezacího válce 16.
132 | Česky
– Měkký odpad bez pevné konzistence, jako např. odpad z kuchyně, nedrtte, nýbrž jej přímo kompostujte.
– Dbejte na to, aby mohl drcený materiál volně padat z odpadové šachty – nebezpečí zacpáni!
– Větrací otvory 3 nesmějí být zakryty rozdrceným materiálem.
- Zabraňte zablokování v odpadové šachtě, poněvadž to může vést ke zpětnému rázu drceného materiálu v plnicím trychtýří 8.
Upozornění k drcení
Podle druhu, stáří a vysušení dřeva je možné větve více nebo méně obtížně drtit.
Optimálních výsledků docílite, pokud budete drtit čerstvé větve krátce po odříznutí.
Měkký zahradní odpad by se měl drtit po malých dávkách, především pokud je drcený materiál mokrý. Zablokování lze zamezit díky periodickému drcení větví.
Seřízení přítlačné desky (viz obr. H)
Přítlačná deska 15 je z výrobního závodu nastavena a nepotřebuje před prvním uvedením do provozu žádné seřizení.
Seřízení přitlačné desky 15 je nutné na základě opotřebení (např. pokud rozdrcený materiál jako jsou větve souvisle visi ve tvaru řetězu a není dokonale rozdrcený).
Otáčejte při motoru běžícím v dopředném směru (zelené tlačitko 4) seřizovacím knofilíkem 10 v malých krocích ve směru hodinových ručiček, až je slyšet lehký hluk obrušování (řezací válec 16 dře o přítlačnou desku 15 ve správné vzdálenosti, přičemž z vyhazovacího otvoru vypadávají jednotlivé malé hliníkové špony).
Kontrolujte to tím, že se díváte po šponách ve sběrném boxu 11.
Seřizujte jen tak dalece, jak je zapotřebi, poněvadž jinak by byla přitlačná deska 15 vystavena zbytečnému opotrebení.
Hledání závad
Následující tabulka ukazuje příznaky závad, možnou příčinu a též správnou nápravu, pokud by Vaše zahradní nářadí někdy nefungovalo bezvadně. Pokud podle ní nemůžete problém lokalizovat a odstranit, obratte se na Váš servis.
Pozor! Před údržbou nebo čištěním zahradní nářadí vypněte a vytáhněte síťovou zástrčku. Totéž platí, když je elektrický kabel poškozený, naříznutý nebo zamotaný.
Příznaky Možná příčina Náprava
| Zahradní nářadí neběží Sběrný box není správněnamontovaný | Sběrný box namontujte správně | |
| Plnicí trychtýř není správněnamontovaný | ||
| Vadná zásuvka Použijte jinou zásuvku | ||
| Poškozený prodlužovací kabel Kabel zkontrolujte a vyměňte, je-li poškozený | ||
| Zahradní nářadí je přehřáté Počkejte než se zahradní nářadí ochladí | ||
| Vypnula pojistka Pojistku vyměňte | ||
| Ozývá se signální tón (u AXT 23 TC/25 TC 2550 TC blikají navíc dvě LED)a zahradní nářadí se nenastartuje | Sběrný box/plnicí trychtýřnejsou správně namontovány | Zajistěte, aby byl sběrný box správně umístěnýZajistěte, aby byl plnicí trychtýř správně umístěný abyl otáčením červeného zajištovacího knoflíku vesměru hodinových ručiček pevně sevřený |
| Zahradní nářadí periodicky tříkrátpipá a nestartuje (u AXT 23 TC/25 TC/2550 TC navíc blikají dvě LED) | Elektronická řídici jednotka jepřehřátá | Stiskněte tlačítko Stop. Počkejte až stroj vychladne.Stroj na 2 sekundy zapípá a přepínač přejde naStandby. |
| Kontrolka LED bliká (u AXT 23 TC/25 TC/2550 TC) | Žádná příčina; blikání LED jesprávné; zahradní nářadí jepřipojené na zdroj proudu apřipravené k provozu | |
| Zahradní nářadí v intervalech pipá anestartuje, chybu nelze stiskemstačítka Stop odstranit (u AXT 23 TC/25 TC/2550 TC navíc blikají dvě LED) | Podpěťová ochrana Zahradní nářadí znovu nastartujte.Zkontrolujte prodlužovací kabel, zda odpovídápožadavkům (nízká kvalita prodlužovacího kabelumůže způsobovat chyby)Pokud používáte agregát, zkontrolujte, zda běžisprávně. | |
F 016 L81 145 | (28.8.14) Bosch Power Tools
Česky | 133
Příznaky Možná příčina Náprava
| Zahradní nářadí nepřetržitě pípá podobu 10 sekund a nestartuje, chybu nelze stiskem stačítka Stop odstranit (u AXT 23 TC/25 TC/2550 TC navíc blikají dvě LED) | Elektronická řídici jednotka je vadná | Obraťte se na autorizovaný zákaznický servis Bosch |
| Drcený materiál není vtahován Drcený materiál je mokrý a měkký | Použijte pěchovač pro posun drceného materiálu do zahradního nářadí | |
| Drcený materiál v zahradním nářadí vázne | ||
| Drcený materiál není zcela rozdrcen a souvisle visí ve tvaru řetězu | Je třeba seřidit přítlačnou desku | viz „Seřízení přítlačné desky (viz obr. H) “ |
| Materiál pevně uvíznutý mezi řezacím válcem a přítlačnou deskou nelze uvolnit tlačítkem pro zpětný chod | Nesprávně nastavená přítlačná deska | Zatlačte seřizovací knoflik 10, klič na vnitřní šestihrany 17 (5 mm – není v obsahu dodávky) zastrčte do vybrání hlavy šroubu a otáčením proti směru hodinových ručiček uvolněte seřizovací šroub a tím přítlačnou desku (viz obr. I)Po odstranění zablokování seřidte přítlačnou desku (viz „Seřízení přítlačné desky (viz obr. H) “) |
Údržba a čištění
Pozor! Před údržbou nebo čištěním zahradní nářadí vypněte a vytáhněte síťovou zástrčku. Totéž platí, když je elektrický kabel poškozený, naříznutý nebo zamotaný.
▶ Pokud se zahradním nářadím pracujete či chcete provést práce údržby nebo čištění, pak vždy noste ochranné rukavice.
Upozornění: Následující údržbové práce provádějte pravidelně, aby bylo zaručeno dlouhé a spolehlivé používání. Zahradní nářadí pravidelně kontrolujte kvůli zjevným závádám jako uvolněné nebo poškozené nože, uvolněné spoje a opotřebované nebo poškozené díly.
Zkontrolujte, zda jsou kryty a ochranné přípravky nepoškozené a správně namontované. Před použitím proved'te případně nutnou údržbu a opravy. Pokud i přes pečlivou výrobu a zkoušky dojde u zahradního nářadí nékdy k výpadku, nechte provést opravu v autorizovaném servisu pro zahradní nářadí Bosch.
Vymontování prítlačné desky (viz obr. J)
Pozor! Před údržbou nebo čištěním zahradní nářadí vypněte a vytáhněte síťovou zástrčku. Totéž platí, když je elektrický kabel poškozený, naříznutý nebo zamotaný.
▶ Pokud se zahradním nářadím pracujete či chcete provést práce údržby nebo čištění, pak vždy noste ochranné rukavice.
Při normálním používání a seřizování podle pokynů mají řezací válec 16 a přítlačná deska 15 životnost několik let.
Kvůli vymontováni, čištění nebo výměně přitlačné desky 15 postupujte následovně:
① ② Zcela odstraňte, jak je zobrazeno v obrázku, šroub přítlačné desky.
③ Pomocí šroubováku vypáčte přítlačnou desku 15. Smontování se děje v opačném pořadí, přičemž přítlačná deska 15 musí být poté seřízena (viz „Seřízení přítlačné desky (viz obr. H)“).
Po pracovním procesu/uskladnění
Drtič se nesmí čistit vysokotlakým čističem nebo tekoucí vodou.
Zevnějšek zahradního nářadí důkladně očistěte měkkým kartáčem a hadříkem. Nepoužívejte vodu ani žádná rozpouštědla či leštici prostředky. Veškerou ulpělou trávu a nánosy odstraňte, zejména z větracích otvorů 3.
Zahradní nářadí skladujte na suchém místě. Na zahradní nářadí nestavte žádné další předměty.
Kabel lze, jak je zobrazeno, uložit na drtiči (pouze UK). (viz obr. K).
Drtič lze po demontáži plnicího trychtýře skladovat podle obrázku B (viz též „Montáž plnicího trychtýře (viz obrázky E–F)“).
Zákaznická a poradenská služba
Při všech dotazech a objednávkách náhradních dilů nezbytně prosím uvádějte 10-mistné objednací číslo podle typového štítku zahradního nářadí.
134 | Slovensky
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si si můžete objednat opravu Vašeho
stroje nebo náhradní dily online.
Tel.: 519 305700
Fax: 519 305705
E-Mail: servis.naradi@cz.bosch.com
www.bosch.cz
Zpracování odpadů
Zahradní nářadí, příslušenství a obaly mají být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí. Nevyhazujte zahradní nářadí do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU o starých elektrických a elektronických zařízeních a jejím prosazení v národních zákonech musejí být neupotřebitelná elektrická a elektronická zařízení rozebraná shromážděna a dodána k
opětovnému zhodnocení nepoškozujícímu životní prostředí.
Změny vyhrazeny.
Slovensky
Bezpečnostné pokyny
Pozorne si prečítajte tento Návod na používanie.
Používajte chrániče sluchu.
Nestúpajte na zásobník na podrvený materiál.
Obsluha
▶ Náradie vypnite, počkajte, kým sa rezací mechanizmus zastaví a vytiahnite zástrčku zo zásuvky vždy vtedy, ked' opúšťate pracovný priestor.
▶ Počas práce náradie nenakláňajte (nepreklápajte).
▶ Nevystavujte náradie dažd'u. Náradie uschovávajte len na suchom mieste.
▶ Používajte len agregát s automatickou reguláciou napätia, aby ste zabránili škodám následkom prepätia.
Údržba a skladovanie
Zásobník na podrvený materiál nepoužívajte na iné účely.
-Tichýdrvič
- Plniaci lievik
- Zasúvač
- Zásobník na podrvený materiál
– Návod na používanie
Pre Vašu bezpečnost'
Pri použiti navíjacích bubnov na elektrickú šnúru musite šnúru z káblového bubna odmotať.
Montáž
Stlačte zelené tlačidlo 4.
Vypnutie
Stlačte červené tlačidlo „Stop“-tlačidlo 5.
Stlačte červené STOP-tlačidlo, aby ste hlásenie chyby vymazali.
Vkladajte materiál na drvenie. Zasunutý materiál rezací valec 16 samočinne vtiahne.
To zabráni usadzovaniu nečistôt na rezacom valci 16.
Skontrolujte tento úkon tak, že v zásobníku na podrvený materiál 11 zazriete triesky.
Po skončení práce/pred uskladnením
Tento drvič sa nesmie čistit vysokotlakovými čističmi ani pod tečúcou vodou.
Pritisnite crvenu „Stop“ tipku 5.
Vajutage punasele „Stop“-nupule 5.
