Producttype	Stille tuinversnipperaar
Merk	Bosch
Model	AXT 2550 TC
Artikelnummer	3 600 H03 3..
Opgenomen vermogen (S6 40/60s)	2500 W
Opgenomen vermogen (S1 continu)	2300 W
Stationair toerental	40 t/min
Snijsysteem	Turbine-Cut
Maximaal doorvoervermogen	230 kg/u
Maximale takdikte	45 mm
Capaciteit opvangbak	53 L
Gewicht (volgens EPTA 01/2003)	30,5 kg
Beschermingsklasse	II (dubbele isolatie)
Geluidsdrukniveau	82 dB(A)
Gegarandeerd geluidsvermogensniveau	92 dB(A)
Terugloopfunctie	Ja, via gele knop
Overbelastingsbeveiliging	Automatische uitschakeling met geluidssignaal
Kinderveiligheid	Laat kinderen het apparaat niet gebruiken
Voedingsspanning	230 V ~ 50 Hz, 13 A
Onderhoud	Reinigen met zachte borstel, geen water of hogedrukreiniger
Tegenmes afstelling	Afstelknop om slijtage te compenseren
Meegeleverde accessoires	Trechter, duwstok, opvangbak, gebruiksaanwijzing

Veelgestelde vragen - AXT 2550 TC BOSCH

Het apparaat start niet, wat te doen?

Controleer eerst of de opvangbak en de trechter correct zijn gemonteerd. Controleer het stopcontact en het verlengsnoer. Als het apparaat oververhit raakt, wacht dan tot het afkoelt. Een geluidssignaal duidt op een fout; druk op de rode stopknop om te resetten.

Hoe ontgrendel ik het snijmechanisme?

Druk op de gele knop (terugloop) om de draairichting om te keren en vastzittend materiaal vrij te maken. Als dat niet helpt, stop het apparaat, trek de stekker eruit en verwijder handmatig het materiaal met handschoenen aan. U kunt ook het tegenmes losdraaien met een inbussleutel van 5 mm.

Waarom worden takken niet goed versnipperd?

Dit kan komen door slijtage van het tegenmes. Stel het tegenmes opnieuw af door de afstelknop (10) met de klok mee te draaien terwijl de motor vooruit draait, tot u een licht wrijvingsgeluid hoort. Controleer op aluminiumkrullen in de opvangbak.

Het apparaat geeft een drievoudig geluidssignaal en start niet, wat betekent deze fout?

Een drievoudig geluidssignaal duidt op oververhitting van de elektronische regeleenheid. Druk op de stopknop, wacht tot de machine is afgekoeld en start opnieuw. Als het probleem aanhoudt, kan er een elektronische fout zijn; neem contact op met de klantenservice.

Kan ik nat afval of zachte bladeren versnipperen?

Het wordt afgeraden om zacht of nat afval alleen te versnipperen, omdat het het mechanisme kan blokkeren. Meng het met takken en voer het in kleine hoeveelheden toe. Keukenafval mag niet worden versnipperd; composteer het direct.

Hoe reinig ik de versnipperaar?

Stop het apparaat en trek de stekker eruit. Gebruik een zachte borstel of een droge doek om de buitenoppervlakken te reinigen. Gebruik geen water, hogedrukreiniger of oplosmiddelen. Reinig met name de ventilatieopeningen om oververhitting te voorkomen.

Welke accessoires worden meegeleverd?

De versnipperaar wordt geleverd met een trechter, een duwstok, een opvangbak van 53 L en de gebruiksaanwijzing. Sommige modellen kunnen een inbussleutel bevatten (niet in alle landen meegeleverd).

Welk elektrisch vermogen is nodig?

Het apparaat werkt op een 230 V ~ 50 Hz stopcontact dat is beveiligd met een zekering van minimaal 13 A. Gebruik een geschikt verlengsnoer voor buiten met een draaddoorsnede van minimaal 1,5 mm² voor lengtes tot 25 m, en 2,5 mm² voor langere lengtes.

Hoe vervang of reinig ik het tegenmes?

Trek de stekker uit het apparaat, verwijder de schroef van het tegenmes en haal het eruit met een schroevendraaier. Reinig of vervang het. Monteer het in omgekeerde volgorde en stel het tegenmes opnieuw af zoals beschreven in de handleiding.

Waar kan ik reserveonderdelen en klantenservice vinden?

Reserveonderdelen zijn beschikbaar op de Bosch-website (www.bosch-pt.nl). Voor Nederland kunt u contact opnemen met de klantenservice via telefoonnummer 0800-0227339 of e-mail naar [e-mail]. Bewaar het 10-cijferige artikelnummer op het typeplaatje.

GEBRUIKSAANWIJZING AXT 2550 TC BOSCH

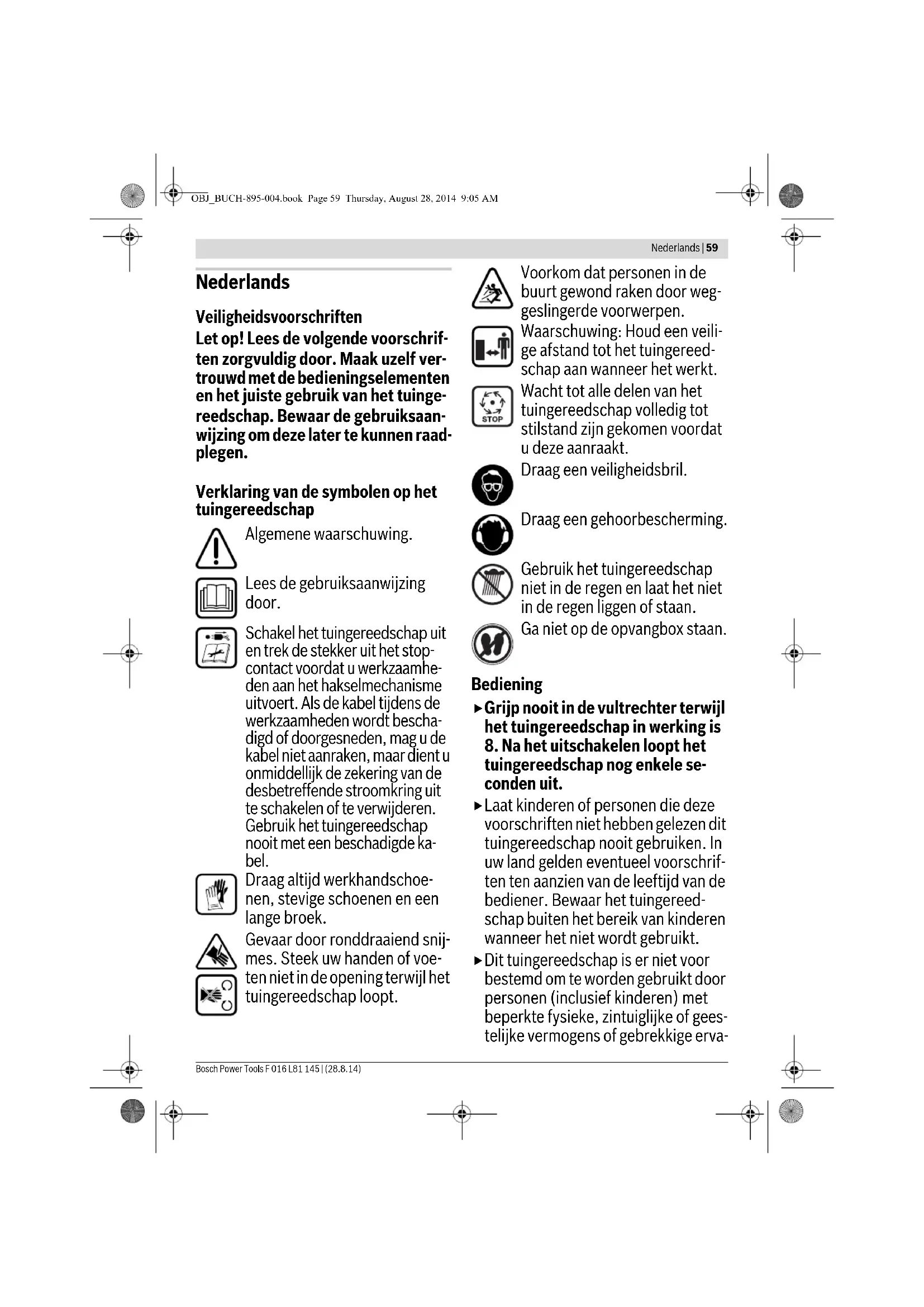

Veiligheidsvoorschriften

Let op! Lees de volgende voorschriften zorgvuldig door. Maak uzelf vertrouwd met de bedieningselementen en het juiste gebruik van het tuingereedschap. Bewaar de gebruiksaanwijzing om deze later te kunnen raadplegen.

Verklaring van de symbolen op het tuingereedschap

Algemene waarschuwing.

Lees de gebruiksaanwijzing door.

Schakel het tuingereedschap uit en trek de stekker uit het stopcontact voordat u werkzaamheden aan het hakselmechanisme uitvoert. Als de kabel tijdens de werkzaamheden wordt beschadigd of doorgesneden, mag u de kabel niet aanraken, maar dient u onmiddellijk de zekering van de desbetreffende stroomkring uit te schakelen of te verwijderen. Gebruik het tuingereedschap nooit met een beschadigde kabel.

Draag altijd werkhandschoenen, stevige schoenen en een lange broek.

Gevaar door ronddraaiend snijmes. Steek uw handen of voeten niet in de opening terwijl het tuingereedschap loopt.

Voorkom dat personen in de buurt gewond raken door weggeslingerde voorwerpen.

Waarschuwing: Houd een veilige afstand tot het tuingereedschap aan wanneer het werkt.

Wacht tot alle delen van het tuingereedschap volledig tot stilstand zijn gekomen voordat u deze aanraakt.

Draag een veiligheidsbril.

Draag een gehoorbescherming.

Gebruik het tuingereedschap niet in de regen en laat het niet in de regen liggen of staan.

Ga niet op de opvangbox staan.

Bediening

▶ Grijp nooit in de vultrechter terwijl het tuingereedschap in werking is 8. Na het uitschakelen loopt het tuingereedschap nog enkele seconden uit.
▶ Laat kinderen of personen die deze voorschriften niet hebben gelezen dit tuingereedschap nooit gebruiken. In uw land gelden eventueel voorschriften ten aanzien van de leeftijd van de bediener. Bewaar het tuingereedschap buiten het bereik van kinderen wanneer het niet wordt gebruikt.
▶ Dit tuingereedschap is er niet voor bestemd om te worden gebruikt door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens of gebrekkige erva-

60 | Nederlands

ring en/of gebrekkige kennis, tenzij zijn onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon, of zij van deze persoon instructies ontvangen ten aanzien van het gebruik van het tuingereedschap. Kinderen moeten onder toezicht staan, om zeker te stellen dat zij niet met het tuingereedschap spelen.

• Vóór het inschakelen moet het tuingereedschap worden gemonteerd volgens het meegeleverde voorschrift.
  ▶Voor extra veiligheid wordt het gebruik van een aardlekschakelaar met een uitschakelstroom van maximaal 30 mA geadviseerd. De aardlekschakelaar moet vóór gebruik altijd worden gecontroleerd.
• Gebruik uitsluitend een voor gebruik buitenshuis toegelaten verlengkabel met spatwaterbescherming.
  ▶ Raak stekker en stopcontact niet met natte handen aan.
  Rijd niet over de aansluitkabel of de verlengkabel, klem deze niet vast en trek er niet aan. De kabel kan anders beschadigd raken. Bescherm de kabel tegen hitte, olie en scherpe randen.
  ▶ Tijdens het gebruik mogen zich binnen een straal van 3 meter geen andere personen of dieren ophouden. De bediener is in de werkomgeving verantwoordelijk ten opzichte van anderen.
  ▶ Bosch kan alleen een juiste werking van het tuingereedschap waarborgen wanneer uitsluitend origineel toebehoren wordt gebruikt.

▶ Maak uzelf vertrouwd met de gebruiksaanwijzing voordat u probeert met het tuingereedschap te werken.
▶ Draag geen loshangende kleding, kledingstukken met loshangende koordjes of een stropdas.
- Gebruik het tuingereedschap op een vrije plaats (bijvoorbeeld niet te dicht bij een muur of andere vaststaande voorwerpen) met een vaste en egale ondergrond.
- Gebruik het tuingereedschap niet op een ondergrond met tegels of grind. Het uitgeworpen materiaal kan verwondingen veroorzaken.
- Controleer vóór de ingebruikneming of alle schroeven, moeren en andere bevestigingsdelen stevig vastzitten en de beschermingsvoorzieningen en afschermingen juist zijn aangebracht. Vervang beschadigde of onleesbare plaatjes met waarschuwingen of voorschriften.
- Controleer vóór het starten of de vultrechter vrij is.
▶Houd uw gezicht en lichaam op voldoende afstand tot de vultrechter.
Zorg ervoor dat uw handen, andere lichaamsdelen of kledingstukken niet in de buurt van de vultrechter, de afvoeropening of bewegende delen kunnen komen.
Zorg er altijd voor dat u in evenwicht blijft en stevig staat. Buig niet te ver voorover. Ga tijdens het vullen niet hoger staan dan de voet van het tuingereedschap.
▶ Houd afstand tot de uitworpzone terwijl u met het tuingereedschap werkt.

Nederlands | 61

▶ Let er uiterst zorgvuldig op dat u bij het invoeren van materiaal in het tuingereedschap geen metaaldelen, ste- nen, flessen, blikjes of andere dergelijke voorwerpen mee invoert.
▶ Als het hakselmechanisme een voorwerp raakt of als het tuingereedschap begint te trillen en ongewone geluiden begint te maken, dient u het tuingereedschap onmiddellijk uit te schakelen om het hakselmes stop te zetten. Trek de stekker uit het stopcontact en ga als volgt te werk:

- Controleer de schade.

• Vervang alle beschadigde delen of repareer deze.
• Controleer of er delen los zitten en draai deze indien nodig vast.

▶Probeer niet het tuingereedschap te repareren, tenzij u de daarvoor vereiste opleiding bezit.

▶ Let erop dat het verwerkte materiaal zich niet in de afvoerzone ophoopt. Hierdoor wordt het transport belemmerd en kan terugslag in de vultrechter optreden.
▶ Als het tuingereedschap verstopt raakt, schakelt u het tuingereedschap uit en wacht u tot het hakselmes stopt. Trek de stekker uit het stopcontact voordat u hakselmateriaal uit het tuingereedschap verwijdert.
- Controleer of afschermingen en veiligheidsvoorzieningen niet beschadigd zijn en juist zijn aangebracht. Voer voor het gebruik eventueel noodzakelijke onderhouds- of reparatiewerkzaam-heden uit.
▶ Probeer niet de toerentalinstelling van de motor te veranderen. Neem

contact op met de klantenservice van Bosch als zich een probleem voor- doet.

▶ Houd de ventilatieopeningen vrij van resten of ander materiaal ter voorkoming van beschadiging van de motor of mogelijke brand.
▶ Het tuingereedschap nooit optillen of dragen terwijl de motor loopt.
▶ Schakel het tuingereedschap uit, wacht tot het hakselmes stopt en trek de stekker uit het stopcontact, telkens wanneer u de werkomgeving verlaat.
Kantel het tuingereedschap niet tijdens het gebruik.
▶ Laat het tuingereedschap niet in de regen staan. Bewaar het tuingereedschap uitsluitend op een droge plaats.
- Gebruik een aggregator met een automatische spanningsregeling ter voorkoming van schade door overspanning.

Onderhoud en opbergen

▶ Als het tuingereedschap buiten gebruik wordt gesteld in verband met servicewerkzaamheden, controle, opbergen of het vervangen van toebehoren, dient u het tuingereedschap eerst uit te schakelen, de stekker uit het stopcontact te trekken en het tuingereedschap te laten afkoelen. Controleer altijd vóór inspectieen instelwerkzaamheden of alle bewegende delen stilstaan.
▶ Onderhoud het tuingereedschap en houd deze schoon.

62 | Nederlands

▶ Controleer het tuingereedschap. Versleten of beschadigde delen moeten veiligheidshalve worden vervangen.
Zorg ervoor dat vervangingsonderde- len van Bosch afkomstig zijn.
- Indien een verlengkabel wordt gebruikt, moet deze minstens volgens de specificaties van het netsnoer van het tuingereedschap zijn uitgevoerd.
▶ Controleer het netsnoer en de verlengkabel regelmatig op beschadiging of tekenen van slijtage. Gebruik het tuingereedschap niet als de kabels beschadigd zijn.
▶Denk er bij het instellen van het hak- selmechanisme aan dat de stroom- toevoer naar de motor weliswaar is onderbroken door de gedwongen uit- schakeling en de motor niet kan wor- den ingeschakeld, maar het haksel- mechanisme toch kan bewegen wanneer de motor met de hand wordt gedraaid.
▶Probeer in geen geval de gedwongen uitschakeling buiten werking te stellen.

Product- en vermogensbeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

Het tuingereedschap is bestemd voor het hakselen van vezelen houtafval uit de tuin, zodat dit kan worden verwerkt tot compost.

De opvangbox is bestemd voor de opname van het gehakselde materiaal en voor de opname en het opbergen van vultrechter en duwstok.

De opvangbox mag niet voor andere doeleinden worden gebruikt.

Meegeleverd

Neem het tuingereedschap voorzichtig uit de verpakking. Controleer of de volgende delen compleet zijn:

- Fluisterhakselaar

- Vultrechter

- Du w st o k

- Op v ang box

- Gebruiksaanwijzing

Neem contact op met uw leverancier wanneer er onderdelen ontbreken of beschadigd zijn.

Het tuingereedschap weegt in volledig gemonteerde toestand ongeveer 30,5–31,3 kg. Vraag indien nodig hulp als u het tuingereedschap uit de verpakking wilt nemen.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het tuingereedschap op de pagina met afbeeldingen.

1 Onderstel

2 Netstekker**

3 Ventilatieopeningen

4 Groene toets

5 Rode „stop“-toets

6 Gele toets

7 Duwstok

8 Vultrechter

9 Blokkeerknop

10 Instelknop

11 Opvangbox

12 Serienummer

13 Afscherming hakselmechanisme

14 LED-indicatie (alleen AXT 23 TC/ 25 TC 2550 TC)

15 Aandrukplaat

16 Snijwals

17 Inbussleutel*

^ns verschilt per land

* Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Nederlands | 63

Technische gegevens

Fluisterhakselaar		AXT 22 D	AXT 25 D	AXT 23 TC	AXT 25 TC	AXT 2550 TC
Productnummer	3 600 ...	H03 0..	H03 1..	H03 2..	H03 3..	H03 3..
Opgenomen vermogen, S 6 (40/60 s)1)	W 2200 2500 2300 2500 2500
Opgenomen vermogen, S 1	W 2000 2300 2100 2300 2300
Onbelast toerental	min-1	40 40 40 40		40
Hakselsysteem		Freeswals	Freeswals	„Turbine-Cut”	„Turbine-Cut”	„Turbine-Cut”
Max. materiaaldoorvoer	kg/h 180	2)	1902)	2152)	2302)	2302)
Max. takdiameter	mm	382)	402)	422)	452)	452)
Opvangbox	l	53	53	53	53	53
Gewicht volgens EPTA-Procedure 01/2003	kg	31,3	31,3	30,5	30,5	30,5
Isolatieklasse		± /l	± /l	± /l	± /l	± /l

^1 De functie S 6 (40 %) geeft een belastingsprofiel aan dat 40 s belasting en 60 s onbelast lopen veronderstelt. Voor de praktische toepassing is continu gebruik toegestaan.
^21 Afhankelijk van het soort hakselmateriaal.
Inschakeling veroorzaakt een kortdurende spanningsdaling. Bij ongunstige voorwaarden van het stroomnet kunnen nadelige gevolgen voor andere machines of apparaten optreden. Bij netimpedanties kleiner dan 0,36 ohm worden geen storingen verwacht.

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld volgens EN 50434.	3 600 ...	H03 0..H03 1..	H03 2..H03 3..
Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend:
Geluidsdrukniveau	dB(A)	81	82
Geluidsvermogenniveau	dB(A)	89	90
Onzekerheid K	dB	=3	=2
Draag een gehoorbescherming.

Conformiteitsverklaring €

		3 600 ...	H03 0..H03 1..	H03 2..H03 3..
We verklaren op onze verantwoordelijkheid dat het onder „Technische gegevens” beschreven product aan alle desbetreffende bepalingen van de richtlijnen 2011/65/EU, 2014/30/EU, 2006/42/EG, 2000/14/EG inclusief van de wijzigingen ervan voldoet en met de volgende normen overeenstemt EN 60335-1, EN 50434.2000/14/EG: Gegarandeerd geluidsvermogenniveau:Wegingsmethode van de conformiteit volgens aanhangsel V.		dB(A) 92 92
Productcategorie: 50Technisch dossier (2006/42/EG, 2000/14/EG) bij:Bosch Lawn and Garden Ltd., PT-LG/ENS23,Stowmarket, Suffolk IP14 1EY, England	Henk BeckerExecutive Vice PresidentEngineering	Helmut HeinzelmannHead of Product CertificationPT/ETM9
	Robert Bosch GmbH, Power Tools Division70764 Leinfelden-Echterdingen, GERMANY01.08.2014	i.V.	h.-w.c.

Bosch Power Tools F 016 L81 145 | (28.8.14)

64 | Nederlands

Montage

Voor uw veiligheid

Let op! Schakel het tuingereedschap uit en trek de netstekker uit het stopcontact voordat u onderhouds- of reinigingswerkzaamheden uitvoert. Hetzelfde geldt wanneer de stroomkabel beschadigd, doorgesneden of in de war is.

Let op de spanning van het stroomnet: De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het tuingereedschap. Met 230 V aangeduide tuingereedschappen kunnen ook met 220 V/240 V worden gebruikt.

De stroomkring moet minimaal van de volgende zekering zijn voorzien:

AXT 22 D/25 D/23 TC/25 TC/2500 TC = 13 A

Een verlengkabel met een te kleine aderdiameter veroorzaakt een duidelijke vermindering van het vermogen van het tuingereedschap. Bij kabels tot een lengte van 25 m is een aderdiameter van minstens 3 x 1,5 mm ^2 vereist. Bij kabels met een lengte van meer dan 25 m moet de aderdiameter minstens 2,5 mm ^2 bedragen.

▶ VOORZICHTIG: Verlengkabels die niet volgens de voorschriften zijn, kunnen gevaarlijk zijn. Verlengkabels, stekkers en contrastekkers moeten waterdicht uitgevoerd en voor gebruik buitenshuis goedgekeurd zijn.

Kabelverbindingen moeten droog zijn en mogen niet op de grond liggen.

Voor extra veiligheid wordt het gebruik van een aardlekschakelaar met een uitschakelstroom van maximaal 30 mA geadviseerd. De aardlekschakelaar moet vóór gebruik altijd worden gecontroleerd.

Als de aansluitkabel beschadigd is, mag deze alleen door een erkende Bosch-werkplaats worden gerepareerd.

Als kabeltrommels worden gebruikt, moet de kabel volledig afgerold zijn.

Montage

Neem het tuingereedschap uit de verpakking. (zie afbeeldingen A–D).

Montage van de vultrechter (zie afbeeldingen E-F)

Draai de afscherming van het hakselmechanisme 13 naar achteren.
② ③ Hang de vultrechter 8 in het tuingereedschap en laat vervolgens de afscherming van het hakselmechanisme 13 los.
Duw de vultrechter 8 omlaag en draai de rode vastzetknop 9 met de wijzers van de klok mee om de vultrechter 8 te vergrendelen; hiertoe zijn ca. 5 volledige slagen van de vastzetknop 9 vereist.

Gebruik

Ingebruikneming (zie afbeelding G)

Plaats het tuingereedschap altijd op een stevige en rechte ondergrond. Kantel of beweeg het tuingereedschap tijdens het gebruik niet.
▶ De motor loopt na het uitschakelen uit.

Verwijder de aarde van wortelstronken. Voorwerpen van steen, glas, metaal, textiel en kunststof mogen niet in de vultrechter 8 terechtkomen. Anders kan de hakselwals 16 beschadigd worden.

De vultrechter 8 moet leeg zijn.

Inschakelen

Druk op de groene toets 4.

Uitschakelen

Druk op de rode „stop“-toets 5.

Ter bescherming van het mechaniek kunt u het tuingereedschap gedurende 2 seconden niet starten.

Nulspanningsbeveiliging

het tuingereedschap wordt na het uitvallen van de stroom automatisch uitgeschakeld. Als de stroom terugkeert, wordt het tuingereedschap niet automatisch weer ingeschakeld.

Achteruit draaien

Druk op de gele toets 6 en houd deze ingedrukt om de draairichting om te keren.

De hakselwals 16 draait in tegengestelde richting en bevrijdt daardoor het geblokkeerde materiaal.

Beveiliging tegen overbelasting

Te sterke belasting (bijvoorbeeld blokkeren van de hakselwals 16) leidt na enkele seconden tot stilstand van het tuingereedschap. Een pieptoon is te horen.

Druk op de rode stoptoets om de fout op te heffen. Start vervolgens het tuingereedschap in omgekeerde richting.

Druk op de gele toets 6 en houd deze ingedrukt om het geblokkeerde hakselmechanisme vrij te maken.

Neemt u het tuingereedschap in dezelfde richting in bedrijf, kan het niet starten en piept.

Als de blokkering niet kan worden verwijderd, moet de aan- drukplaat 15 van het hakselmechanisme worden verwijderd.

De instelknop 10 moet daarbij in geringe mate tegen de richting van de wijzers van de klok in worden gedraaid tot het „geblokkeerde” materiaal vrij is. De aandrukplaat 15 moet vervolgens worden ingesteld (zie „Aandrukplaat bijstellen (zie afbeelding H)”).

Tips voor de werkzaamheden

• Draag tijdens het gebruik van het tuingereedschap altijd een veiligheidsbril, een gehoorbescherming en werkhandschoenen.
• Controleer vóór het gebruik altijd de juiste montage van de opvangbox en de vultrechter.

Nederlands | 65

Het tuingereedschap is voorzien van sensoren. Als de opvangbox 11 en de vultrechter 8 niet juist geplaatst zijn, start het tuingereedschap niet en klinkt een geluidssignaal (bij AXT 23 TC/ 25 TC 2550 TC knipperen bovendien de twee LED's 14).

Druk op de rode stoptoets om de fout op te heffen.

Voer het ha

Voer het hakselmateriaal toe. Naar binnen geduwd materiaal wordt door de hakselwals 16 automatisch naar binnen getrokken.

kselmateriaal toe. Naar binnen geduwd materiaal wordt door de hakselwals 16 automatisch naar binnen getrokken.

▶ Uit het tuingereedschap stekend lang hakselmateriaal kan bij het naar binnen trekken een slaande beweging maken. Neem daarom een voldoende veiligheidsafstand in acht.

- Steek altijd slechts zoveel materiaal in het tuingereedschap dat de vultrechter 8 niet verstopt raakt.

- Haksel verwelkt, vochtig en reeds enkele dagen oud tuinafval afwisselend met takken. Daardoor voorkomt u het dichtlopen van de hakselwals 16.

- Haksel geen zacht afval zonder vaste consistentie, zoals keukenafval, maar composteer dit meteen.

- Zorg ervoor dat het gehakselde materiaal vrij uit de afvoerschacht kan vallen - Kans op verstopping!

- De ventilatiesleuven 3 mogen niet door gehakseld materiaal worden afgedekt.

- Voorkom blokkering in de afvoerschacht 8, aangezien dit tot terugslag van hakselmateriaal in de vultrechter kan leiden.

Tips voor het hakselen

Afhankelijk van de aard, de leeftijd en de droogte van het hout zijn takken in mindere of meerdere mate moeilijk te hakselen. Optimale resultaten bereikt u wanneer u takken kort na het snoeien hakselt.

Zacht tuinafval moet in kleine hoeveelheden worden gehakseld, in het bijzonder wanneer het hakselmateriaal nat is. Blokkeringen kunnen worden voorkomen door regelmatig takken te hakselen.

Aandrukplaat bijstellen (zie afbeelding H)

De aandrukplaat 15 is in de fabriek ingesteld en hoeft vóór de eerste ingebruikneming niet te worden ingesteld.

Het bijstellen van de aandrukplaat 15 is wegens slijtage noodzakelijk (als bijvoorbeeld takken of andere hakselmaterialen in de vorm van een ketting aan elkaar hangen en niet goed worden gehakseld).

Draai, terwijl de motor in voorwaartse richting loopt (groene toets 4) de instelknop 10 in kleine stapjes in de richting van de wijzers van de klok tot een licht schurend geluid hoorbaar is (de hakselwals 16 schuurt over de aandrukplaat 15 op de juiste afstand, waarbij enkele kleine aluminiumspanen uit de afvoeropening vallen).

Controleer dit door te kijken of er spanen in de opvangbox val- len 11.

Slechts zo ver bijstellen als nodig is, anders wordt de aan- drukplaat 15 aan onnodige slijtage blootgesteld.

Slechts zo ver bijstellen als nodig is, anders wordt de aan- drukplaat 15 aan onnodige slijtage blootgesteld.

Storingen opsporen

De volgende tabel toont u storingsverschijnselen, de mogelijke oorzaak daarvan en de correcte oplossing, mocht het tuingereedschap eens niet correct werken. Neem contact op met een servicewerkplaats als u het probleem hiermee niet zelf kunt verhelpen.

Let op! Schakel het tuingereedschap uit en trek de netstekker uit het stopcontact voordat u onderhouds- of reinigingswerkzaamheden uitvoert. Hetzelfde geldt wanneer de stroomkabel beschadigd, doorgesneden of in de war is.

Symptomen Mogelijke oorzaak Oplossing
Tuingereedschap loopt niet Opvangbox niet juist gemonteerd Opvangbox juist monteren

	Vultrechter niet juist gemonteerd Vultrechter juist monteren
	Stopcontact defect Gebruik een ander stopcontact
	Verlengkabel beschadigd Kabel controleren en vervangen, indien beschadigd
	Het tuingereedschap is oververhit Wacht tot het tuingereedschap afgekoeld is
	Zekering doorgeslagen Vervang de zekering
Geluidssignaal klinkt (bij AXT 23 TC/ 25 TC 2550 TC knipperen bovendien twee leds) en tuingereedschap start niet	Opvangbox/vultrechter niet juist ge-monteerd	Controleer dat de opvangbox juist geplaatst is Controleer dat de vultrechter juist geplaatst is en door het draaien van de rode vastzetknop in de richting van de wijzers van de klok vastge-klemd is

Bosch Power Tools F 016 L81 145 | (28.8.14)

66 | Nederlands
Symptomen Mogelijke oorzaak Oplossing

Het tuingereedschap piept drie keer periodiek en start niet. (bij de AXT 23 TC/25 TC/2550 TC knipperen bovendien twee leds)	De elektronische besturingseenheid is oververhit	Druk op de stoptoets. Wacht tot de machine afgekoeld is. De machine biept gedurende 2 seconden en de schakelaar gaat op standby.
Een LED knippert (bij AXT 23 TC/25 TC 2550 TC)	Geen; het knipperen van de led is correct; het tuingereedschap is op de stroomvoorziening aangesloten en is gereed voor gebruik
Het tuingereedschap piept in intervallen en start niet. De fout kan niet worden verholpen door indrukken van de STOP-toets (bij AXT 23 TC/25 TC/2550 TC knipperen bovendien twee leds)	Onderspanningsbeveiliging Tuingereedschap opnieuw starten.	Controleer de verlengkabel, of deze aan de ei-sen voldoet (een mindere kwaliteit van de ver-lengkabel kan fouten veroorzaken)Als u een aggregator gebruikt, controleer dan of deze juist loopt.
Het tuingereedschap piept continu gedurende 10 seconden en start niet. De fout kan niet worden ver-holpen door indrukken van de STOP-toets (bij AXT 23 TC/25 TC/2550 TC knipperen bovendien twee leds)	De elektronische besturingseenheid heeft een fout	Neem contact op met de erkende Bosch-klan-tenservice
Hakselmateriaal wordt niet naar binnen getrokken	Hakselmateriaal is nat en zacht	Gebruik de duwstok om het hakselmateriaal in het tuingereedschap aan te duwen
	Hakselmateriaal klemt in het tuinge-reedschap	Blokkerend hakselmateriaal verwijderen (draag altijd tuinhandschoenen)Bedien de omkeertoets (zie „Achteruit draai-en”)
Hakselmateriaal wordt niet volle-dig gehakseld en hangt als een ket-ting aan elkaar	Aandrukplaat moet bijgesteld worden	zie „Aandrukplaat bijstellen (zie afbeelding H)”
Het tussen snijwals en aandruk-plaat vastzittende materiaal kan niet met de omkeertoets losge-maakt worden	Aandrukplaat verkeerd ingesteld	Instelknop 10 indrukken, inbussleutel 17(5 mm - niet meegeleverd) in de uitsparing van de schroefkop steken en door draaien tegen de richting van de wijzers van de klok de instel-schroef en daarmee de aandrukplaat losdraaien (zie afbeelding I)Na verwijderen van blokkering aandrukplaat bijstellen (zie „Aandrukplaat bijstellen (zie afbeelding H)”)

Onderhoud en reiniging

Let op! Schakel het tuingereedschap uit en trek de netstekker uit het stopcontact voordat u onderhouds- of reinigingswerkzaamheden uitvoert. Hetzelfde geldt wanneer de stroomkabel beschadigd, doorgesneden of in de war is.
- Draag altijd werkhandschoenen als u met het tuingereedschap wilt werken of onderhouds- en reinigingswerkzaamheden wilt uitvoeren.

Opmerking: Voer de volgende onderhoudswerkzaamheden regelmatig uit, zodat u verzekerd bent van een lang en probleemloos gebruik.

Controleer het tuingereedschap regelmatig op zichtbare gebreken zoals losse of beschadigde messen, losse verbindingen en versleten of beschadigde delen.

Controleer of afschermingen en veiligheidsvoorzieningen niet beschadigd zijn en juist zijn aangebracht. Voer voor het gebruik eventueel noodzakelijke onderhouds- of reparatiewerkzaam-heden uit.

Mocht het tuingereedschap ondanks zorgvuldige fabricageen testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch-tuingereedschappen.

Dansk | 67

Aandrukplaat demonteren (zie afbeelding J)

Let op! Schakel het tuingereedschap uit en trek de netstekker uit het stopcontact voordat u onderhouds- of reinigingswerkzaamheden uitvoert. Hetzelfde geldt wanneer de stroomkabel beschadigd, doorgesneden of in de war is.
▶ Draag altijd werkhandschoenen als u met het tuingereedschap wilt werken of onderhouds- en reinigingswerkzaamheden wilt uitvoeren.

Bij normaal gebruik en bijstelling volgens het voorschrift hebben de hakselwals 16 en de aandrukplaat 15 een levensduur van meerdere jaren.

Ga als volgt te werk voor het demonteren, reinigen en vervangen van de aandrukplaat 15:

① ② Verwijder, zoals op de afbeelding weergegeven, de schroef van de aandrukplaat volledig.
③ Til de aandrukplaat 15 met schroevendraaier naar buiten.

De montage vindt plaats in omgekeerde volgorde, waarbij de aandrukplaat 15 aansluitend moet worden bijgesteld (zie „Aandrukplaat bijstellen (zie afbeelding H)”).

Na de werkzaamheden. Opbergen

De hakselaar mag niet worden gereinigd met een hogedruk-reiniger of met stromend water.

Maak de buitenkant van het tuingereedschap grondig schoon met een zachte borstel en een doek. Gebruik geen water en geen oplos- of polijstmiddelen. Verwijder alle aanhechtend gras en vuil, in het bijzonder van de ventilatieopeningen 3. Bewaar het tuingereedschap op een droge plaats. Plaats geen voorwerpen op het tuingereedschap.

De kabel kan, zoals afgebeeld, op de hakselaar worden opgeborgen (alleen Verenigd Koninkrijk). (zie afbeelding K).

De hakselaar kan, zoals op afbeelding B, na demontage van de vultrechter worden opgeborgen (zie ook „Montage van de vultrechter (zie afbeeldingen E-F)“).

Klantenservice en gebruiksadviezen

Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het tuingereedschap.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Tuingereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden gerecycled. Gooi tuingereedschappen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU betreffende oude elektrische en elektronische apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische en elektronische apparaten worden ingezameld en op een voor

het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.

Dansk

Protectie la repornire

Protectie la suprasarcină
