| Typ výrobku | Tichý záhradný drvič |
| Značka | Bosch |
| Model | AXT 2550 TC |
| Číslo výrobku | 3 600 H03 3.. |
| Príkon (S6 40/60s) | 2500 W |
| Príkon (S1 trvalý) | 2300 W |
| Otáčky naprázdno | 40 ot/min |
| Rezný systém | Turbine-Cut |
| Maximálny prietok | 230 kg/h |
| Maximálny priemer konárov | 45 mm |
| Kapacita zberného koša | 53 L |
| Hmotnosť (podľa EPTA 01/2003) | 30,5 kg |
| Trieda ochrany | II (dvojitá izolácia) |
| Hladina akustického tlaku | 82 dB(A) |
| Zaručená hladina akustického výkonu | 92 dB(A) |
| Funkcia spätného chodu | Áno, žltým tlačidlom |
| Ochrana proti preťaženiu | Automatické zastavenie so zvukovým signálom |
| Bezpečnosť detí | Nedovoľte deťom používať zariadenie |
| Napájanie | 230 V ~ 50 Hz, 13 A |
| Údržba | Čistenie jemnou kefou, nie vodou ani vysokotlakovým čističom |
| Nastavenie protinoža | Nastavovacie tlačidlo na kompenzáciu opotrebenia |
| Dodávané príslušenstvo | Lievik, tlačná tyč, zberný kôš, návod na použitie |
Často kladené otázky - AXT 2550 TC BOSCH
Otázky používateľov k AXT 2550 TC BOSCH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Mlynček na mäso vo formáte PDF zadarmo! Nájdite svoj návod AXT 2550 TC - BOSCH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. AXT 2550 TC značky BOSCH.
NÁVOD NA OBSLUHU AXT 2550 TC BOSCH
sk Pôvodný navod na použitie
Dôležité upozornenie! Starostlivo si prečítajte pokyny uvedené v nasledujúcom texte. Dobre sa oboznámte s obslužnými prvkami a so správnym používaním tohto záhradníckeho náradia. Návod na používanie si láskavo starostlivo uschovajte na neskoršie používanie.
Vysvetlenia symbolov na záhradníckom náradí
Všeobecné upozornenie na nebezpečenstvo.
Pred akoukol'vek prácou na rezacom mechanizme náradie vypnite a vytiahnite zástrčku zo zásuvky. Ked' sa počas práce poškodí alebo pretrhne prívodná šnúra, šnúry sa nedotýkajte, ale pomocou poistky okamžite prerušte príslušný prúdový obvod. Nikdy nepouživajte elektrické náradie, ktoré má poškodenú prívodnú šnúru.
Pri práci používajte pracovné rukavice a noste vždy pevnú obuv a dlhé nohavice.
Nebezpečenstvo zo strany rotujúceho noža. Počas chodu náradia nedávajte do otvoru ruky ani nohy.
Dávajte pozor na to, aby ste pri práci nezranili blízko stojace osoby odletujúcimi cudzími telieskami.
Výstraha: Ked' záhradnícke náradie pracuje, zachovávajte od neho bezpečný odstup.
Skôr ako sa budete dotýkať niektorých súčiastok náradia, počkajte, kým sa všetky súčiastky úplne zastavia.
Používajte ochranné okuliare.
Nepoužívajte toto záhradnícke náradie v daždi, ani ho vplyvom dažd'a nevystavujte.

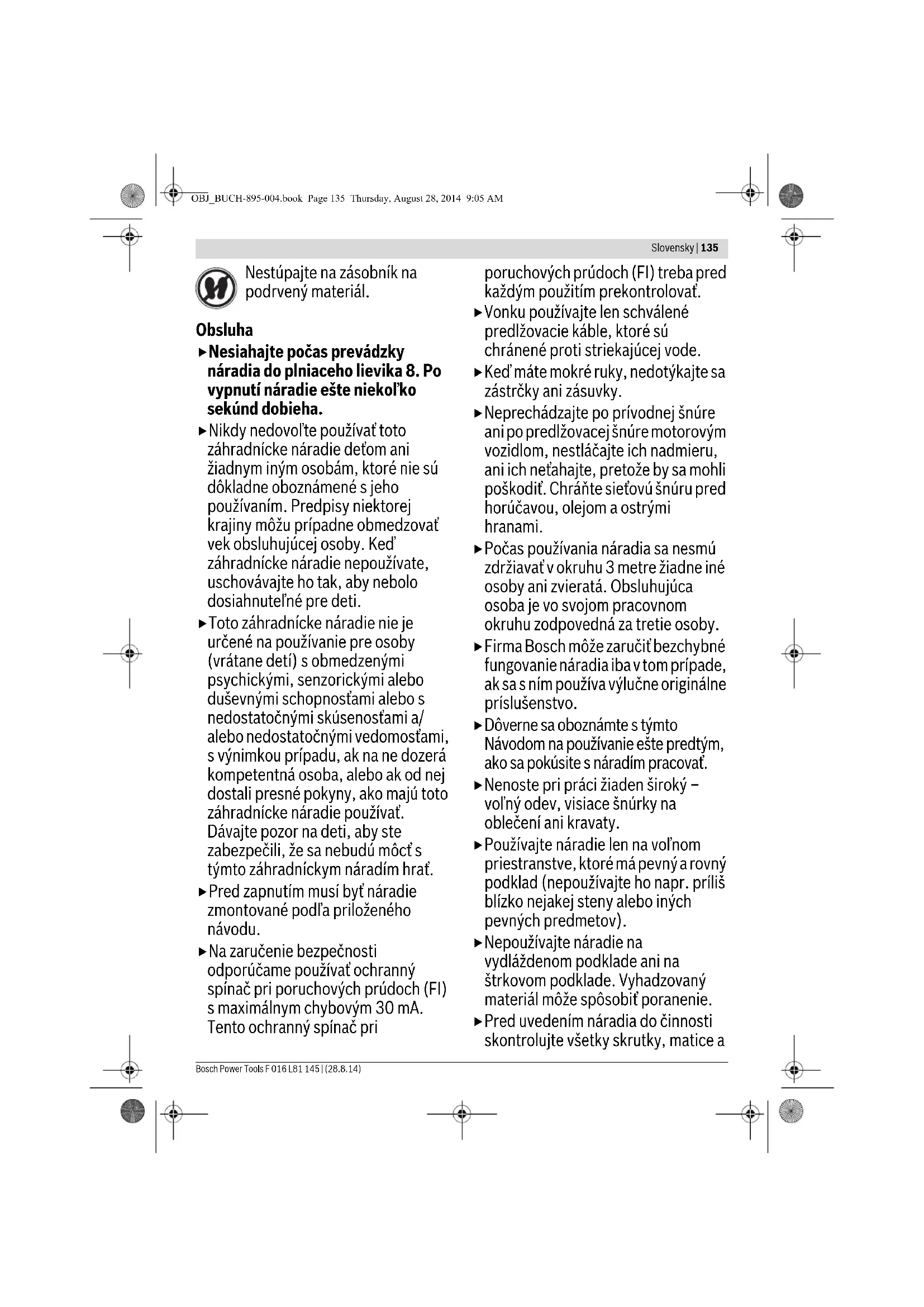

Slovensky | 135
▶ Nesiahajte počas prevádzky náradia do plniaceho lievika 8. Po vypnutí náradie ešte niekol'ko sekúnd dobieha.
▶ Nikdy nedovol'te používať toto záhradnícke náradie detom ani žiadnym iným osobám, ktoré nie sú dôkladne oboznámené s jeho používaním. Predpisy niektorej krajiny môžu prípadne obmedzovať vek obsluhujúcej osoby. Ked' záhradnícke náradie nepoužívate, uschovávajte ho tak, aby nebolo dosiahnutel'né pre deti.
Toto záhradnícke náradie nie je určené na používanie pre osoby (vrátane detí) s obmedzenými psychickými, senzorickými alebo duševnými schopnostami alebo s nedostatočnými skúsenostami a/alebo nedostatočnými vedomostami, s výnimkou prípadu, ak na ne dozerá kompetentná osoba, alebo ak od nej dostali presné pokyny, ako majú toto záhradnícke náradie používať. Dávajte pozor na deti, aby ste zabezpečili, že sa nebudú môčť s týmto záhradníckym náradím hrať.
▶Pred zapnutím musí byť náradie zmontované podľa priloženého návodu.
▶Na zaručenie bezpečnosti odporúčame používať ochranný spínač pri poruchových prúdoch (FI) s maximálnym chybovým 30 mA. Tento ochranný spínač pri
poruchových prúdoch (FI) treba pred každým použitím prekontrolovať.
▶ Vonku používajte len schválené predlžovacie káble, ktoré sú chránené proti striekajúcej vode.
- Ked'máte mokré ruky, nedotýkajte sa zástrčky ani zásuvky.
▶ Neprechádzajte po prívodnej šnúre ani po predlžovacej šnúre motorovým vozidlom, nestláčajte ich nadmieru, ani ich neťahajte, pretože by sa mohli poškodit. Chránte sietovú šnúru pred horúčavou, olejom a ostrými hranami.
▶ Počas používania náradia sa nesmú zdržiavať v okruhu 3 metre žiadne iné osoby ani zvieratá. Obsluhujúca osoba je vo svojom pracovnom okruhu zodpovedná za tretie osoby.
▶ Firma Bosch môže zaručit bezchybné fungovanie náradia iba v tom prípade, ak sa s ním použiva výlučne originálne príslušenstvo.
▶ Dôverne sa oboznámte s týmto Návodom na používanie ešte predtým, ako sa pokúsite s náradím pracovať.
▶ Nenoste pri práci žiaden široký – volný odev, visiace šnúrky na oblečení ani kravaty.
▶ Používajte náradie len na vol'nom priestranstve, ktoré má pevný a rovný podklad (nepoužívajte ho napr. príliš blízko nejakej steny alebo iných pevných predmetov).
▶ Nepoužívajte náradie na vydláždenom podklade ani na štrkovom podklade. Vyhadzovaný materiál môže spôsobit poranenie.
▶Pred uvedením náradia do činnosti skontrolujte všetky skrutky, matice a
136 | Slovensky
iné upevňovacie prvky, ako aj správne umiestnenie ochranných prvkov a krytov. Poškodené alebo nečitatelné výstražné štítky a štítky s upozorneniami nahrad'te novými.
▶Pred spustením náradia sa presvedčte, či je plniaci lievik prázdny.
▶Tvár a telo majte vždy v dostatočnej vzdialenosti od plniaceho lievika.
▶ Dávajte neustále pozor na to, aby sa Vaše ruky alebo iné časti tela či oblečenia nedostali do plniaceho lievika alebo do vyhadzovacieho otvoru ani do blízkosti pohybujúcich sa súčiastok.
▶ Postarajte sa o to, aby ste mali vždy stabilnú rovnováhu a pevný postoj. Nenahýňajte sa príliš d'aleko dopredu. Počas plnenia nestojte vyššie ako pätka náradia.
►Ked' budete pracovať s týmto záhradníckym náradím, bud'te vždy v dostatočnej vzdialenosti od vyhadzovacej zóny.
▶Mimoriadne zodpovedne dávajte pozor na to, aby sa pri vkladani materiálu do náradia nedostali doň žiadne kovové súčiastky, kamene, fl’aše, plechovky ani žiadne iné cudzie telesá.
Ked' narazí rezací mechanizmus na nejaké cudzie teleso, ked' náradie začne vydávať nezvyčajný zvuk alebo začne vibrovať, náradie okamžite vypnite, aby ste rezací mechanizmus zastavili. Vytiahnite zástrčku zo zásuvky a potom postupujte nasledovným spôsobom:
- Preverte vzniknuté poškodenie.
– Vymeňte všetky poškodené súčiastky, alebo ich opravte.
- Prekontrolujte, či nie sú niektoré súčiastky uvolnené a v prípade potreby ich utiahnite.
▶ Nepokúšajte sa záhradnícke náradie opravovat sami, s výnimkou prípadu, že máte potrebné vzdelanie (školenie).
▶ Dávajte pozor na to, aby sa spracovávaný materiál nezhromažďoval vo vyhadzovacej zóne, to zabraňuje jeho postupu a môže to vyvolat spätný ráz v plniacom lieviku.
Ked' sa náradie upchalo, vypnite ho a počkajte, kým sa rezací mechanizmus zastaví. Skôr ako začnete uvolňovať z náradia posekaný materiál, vytiahnite zástrčku zo zásuvky.
▶ Skontrolujte, či sú nepoškodené kryty a ochranné prvky a či sú správne namontované. Pred použitím vykonajte prípadne potrebnú údržbu alebo opravu kosačky.
▶ Nepokúšajte sa meniť nastavenie počtu obrátok elektromotora. Ak vznikne nejaký problém, kontaktujte autorizovanú servisnú opravovňu ručného elektrického náradia Bosch.
▶ Vetracie otvory náradia udržiavajte vždy volné, aby sa na nich nenachádzali žiadne zvyšky materiálu ani iné usadené nečistoty, aby ste zabránili prípadnému poškodeniu motora alebo možnému vzniku požiaru.
▶ Záhradnícke náradie nikdy nezdvíhajte ani neprenášajte vtedy, ked' je motor v chode.
Slovensky | 137
- Ak náradie odstavujete kvôli servisným prácam, kontrole, uschovaniu alebo kvôli výmene príslušenstva, vždy ho vypnite, vytiahnite zástrčku sietovej šnúry zo zásuvky a náradie nechajte vychladnút. Pred každou kontrolou náradia alebo jeho nastavovaním sa postarajte o to, aby všetky pohyblivé súčiastky náradia stáli.
▶ Náradie ošetrujte a udržiavajte ho v čistote. - Kontrolujte pravidelne svoje záhradnícke náradie a ked' zistíte, že niektoré súčiastky sú opotrebované alebo poškodené, preventívne ich kvôli vlastnej bezpečnosti vymeňte.
▶ Postarajte sa o to, aby boli použité originálne náhradné súčiastky značky Bosch. -
Ak budete musieť použit’ predlžovaciu šnúru, pamätajte na to, že nesmie byt elektricky slabšia ako prívodná šnúra náradia.
-
Pravidelne kontrolujte, či nie sú prívodné vedenia a predlžovacia šnúra poškodené, alebo či na nich nie sú znaky starnutia materiálu. Ked' je prívodná šnúra poškodená, náradie nepoužívajte.
▶ Pri nastavovaní rezacieho mechanizmu náradia pamätajte na to, že prívod prúdu do elektromotora je síce vynúteným odpojením prerušený a motor sa nedá zapnút, avšak rezací mechanizmus sa môže napriek tomu pohybovat, ked' sa motor otáča rukou.
▶ Nepokúšajte sa toto vynútené odpojenie vyradit z činnosti.
Popis produktu a výkonu
Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobit požiar a/alebo tažké poranenie.
Používanie podl'a určenia
Toto náradie je určené na drvenie vláknitého a dreveného odpadu zo záhrady pri dome alebo z amatérskej záhradky na účely kompostovania.
Zásobník na podrvený materiál je určený na zachytávanie posekaného materiálu a na uloženie a uskladnenie plniaceho lievika a zasúvača.
Obsah dodávky (základná výbava)
Záhradnícke náradie vyberajte z obalu pozorne a nezabudnite skontrolovať, či sú kompletné nasledujúce súčiastky:
Ak niektoré súčiastky alebo Návod chýbajú, alebo sú poškodené, obrátte sa láskavo na svojho predajcu.
Toto záhradnicke náradie váži kompletne zložené približne 30,5–31,3 kg. V prípade potreby si pri vybaľovaní záhradnickeho náradia privolajte niekoho na pomoc.
138 | Slovensky
Vyobrazené komponenty
Číslovanie jednotlivých zobrazených komponentov sa vztahuje na vyobrazenie záhradnickeho náradia na grafickej strane tohto Návodu.
1 Pojazdný rám
2 Zástrčka**
3 Vetracie štrbiny
4 Zelené tlačidlo
5 Červené „Stop“-tlačidlo
6 Žlté tlačidlo
7 Zasúvač
8 Plniaci lievik
9 Aretačný gombík
10 Nastavovaci gombík
11 Zásobník na podrvený materiál
12 Sériové číslo
13 Kryt rezacieho mechanizmu
14 Indikácia LED (len typ AXT 23 TC/ 25 TC 2550 TC)
15 Prítlačná doska
16 Rezací valec
17 Klůč na skrutky s vnútorným šesthranom*
podl'a špecifických predpisov príslušnej krajiny
*Zobrazené alebo popísané príslušenstvo nepatrí celé do základnej výbavy produktu. Kompletné príslušenstvo nájdete v našom programe príslušenstva.
Technické údaje
| Tichý drvič | AXT 22 D | AXT 25 D | AXT 23 TC | AXT 25 TC | AXT 2550 TC | |
| Vecné číslo | 3 600 ... | H03 0.. | H03 1.. | H03 2.. | H03 3.. | H03 3.. |
| Príkon, S 6 (40/60 s) ^1) | W 2200 2500 2300 2500 2500 | |||||
| Príkon, S 1 | W 2000 2300 2100 2300 2300 | |||||
| Počet voľnobežných obrátok | min ^-1 | 40 40 40 40 | 40 | |||
| Rezací systém | Frézovací valec | Frézovací valec | „Turbine-Cut“ | „Turbine-Cut“ | „Turbine-Cut“ | |
| Max. priechod materiálu | kg/h 180 | ^2) | 190 ^2) | 215 ^2) | 230 ^2) | 230 ^2) |
| Max. priemer konárov | mm | 38 ^2) | 40 ^2) | 42 ^2) | 45 ^2) | 45 ^2) |
| Zásobník na podrvený materiál | l | 53 | 53 | 53 | 53 | 53 |
| Hmotnosť podľa EPTA-Procedure 01/2003 | kg | 31,3 | 31,3 | 30,5 | 30,5 | 30,5 |
| Trieda ochrany | ± /T | ± /T | ± /T | ± /T | ± /T | |
^1 Prevádzkový režim S 6 (40 %) označuje profil zaťaženia, pri ktorom trvá doba zaťaženia 40 s a chod naprázdno 60 s. Pre praktické používanie je pripustná trvalá prevádzka.
^21 Podľa konkrétnych vlastnosti drveného materiału.
Proces zapínania spôsobí krátkodoby pokles napätia. Za nepriaznivých okolnosti v elektrickej sieti sa to môže negatívne odražit na činnosti iných spotrebičov. Ak je impedancia siete menšia ako 0,36 ohm, výskyt porůch nemožno očakávať.
Informácia o hlučnosti/vibráciách
| Hodnoty hlučnosti zistené podľa EN 50434. | 3 600 ... | H03 0..H03 1.. | H03 2..H03 3.. |
| Vyhodnotená hladina hluku A tohto náradia je typicky: | |||
| Hladina akustického tlaku | dB(A) | 81 | 82 |
| Hladina akustického výkonu | dB(A) | 89 | 90 |
| Nespolahlivosť merania K | dB | =3 | =2 |
| Používajte chrániče sluchu! | |||
Slovensky | 139
Vyhlásenie o konformite C€
| 3 600 ... H03 0..H03 1.. | H03 2..H03 3.. | |
| Vyhlasujeme na výhradnú zodpovednosť, že výrobok opísaný v časti „Technické údaje” splína všetky prislušné ustanovenia smerníc 2011/65/EÚ, 2014/30/EÚ, 2006/42/ES, 2000/14/ES vrátane ich zmien a je v súlade s nasledujúcimi normami:EN 60335-1, EN 50434.2000/14/ES: Garantovaná hladina akustického výkonu:Spôsob hodnotenia konformity podľa prílohy V. | dB(A) 92 92 |
Súbor technickej dokumentácie (2006/42/ES, 2000/14/ES) sa nachádza u:
Dôležité upozornenie! Predtým, ako začnete robiť údržbu alebo záhradníčke náradie čistíť, vypnite ho a vytiahnite zástrčku prívodnej šnúry zo zásuvky. To isté platí v prípade, ak je poškodená, narezaná alebo zauzlená prívodná šnúra.
Všimnite si sietové napatie: Napätie zdroja prúdu musí mať hodnotu zhodnú s údajmi na typovom štítku výroku. Pristroje označené pre napatie 230 V sa smú použivať aj s napátím 220 V/240 V.
Príslušný okruh elektrického prúdu musí byť poistený minimálne nasledovne:
AXT 22 D/25 D/23 TC/25 TC/2500 TC = 13 A
Predlžovacia šnúra, ktorá má príliš malý priemer vodičov, spôsobuje výrazné zniženie výkonu náradia. Pri predlžovacích šnúrach s dížkou do 25 m je potrebný prierez vodičov minimálne 3 x 1,5 mm², predlžovacích šnúrach nad 25 m musí byť prierez jednotlivých vodičov minimálne 2,5 mm².
BUĐTE OPATRNÝ: Nevhodné predlžovacie šnúry, ktoré nezodpovedajú predpisom, môžu byť nebezpečné. Predlžovacia šnúra, zástrčka a spojka musia byť na používanie vo vonkajšom prostredí vyrobené vo vodotesnom vyhotovení, ktoré je schválené na používanie vo vonkajšom prostredí.
Káblové spojky musia byť suché a nesmú ležať na zemi.
Na zaručenie bezpečnosti odporúčame používať ochranny spínač pri poruchových prúdoch (FI) s maximálnym
chybovým 30 mA. Tento ochranný spínač pri poruchových prúdoch (FI) treba pred každým použitím prekontrolovať. Ked' je privodná šnúra poškodená, smie sa zveriť do opravy len autorizovanému servisnému stredisku Bosch.
Vyberte náradie z obalu. (pozri obrázky A–D).
Montáž plniaceho lievika (pozri obrázky E–F)
① Vyklopte kryt rezacieho mechanizmu 13 smerom dozadu.
② ③ Zaveste plniaci lievik 8 do záhradníckeho náradia a potom uvolnite kryt rezacieho mechanizmu 13.
4 Stlačte plniaci lievik 8 smerom dole a otočte červený aretačný gombík 9 až na doraz v smere pohybu hodinových ručičiek, aby ste plniaci lievik 8 zaaretovali; na tento účel je potrebné uskutočníť cca 5 plných obrátok aretačného gombíka 9.
Používanie
Uvedenie do prevádzky (pozri obrázok G)
Náradie postavte vždy len na pevný a vodorovný podklad. Počas práce náradie nenakláňajte (nepreklápajte), ani ním nepohybujte.
▶ Po vypnutí motor náradia ešte dobieha!
Korene vždy zbavte nalepenej zeme. Cudzie telesá ako kamene, sklo, kov, textilné látky a plasty sa do plniaceho lievika 8 nesmú dostať. V opačnom prípade by sa rezací valec 16 mohol poškodit.
Plniaci lievik 8 musí byť prázdny.
Zapnutie
Na lepšiu ochranu mechanických prvkov sa záhradnícke náradie nedá 2 sekundy znova spustit.
Bosch Power Tools F 016 L81 145 | (28.8.14)
140 | Slovensky
Ochrana proti opätovnému rozbehnutiu
Ked' vypadne elektrická siet, náradie vypnite. Pri opätovnej aktivácii elektrickej siete by sa mohlo náradie samočinne znova zapnúť.
Spätný chod
Ked' chcete zmeniť smer obrátok, stlačte a podržte v stlačenej polohe žlté tlačidlo 6.
Rezací valec 16 beži opačným smerom a uvoľní takto materiál, ktorý ho blokoval.
Ochrana proti preťaženiu
Príliš vysoké zataženie (napr. zablokovanie nožového valca 16) má po niekolýkých sekundách za následok zastavenie záhradníckého náradia a súčasne zaznie pípnutie.
Stlačte červené STOP-tlačidlo, aby ste hlásenie chyby vymazali. Potom spustite záhradnícke náradie v opačnom smere.
Stlačte a podržte v stlačenej polohe žlté tlačidlo 6, aby ste uvoľnili zablokovaný rezací mechanizmus.
Ak sa záhradnícke náradie nechce zapnút a pípa, spustite ho v rovnakom smere ako predtým.
Ak sa nedá zablokovanie odstránit, je potrebné demontovať z rezacieho mechanizmu pritlačnú dosku 15.
Nastavovací gombík 10 treba pritom máličko otočit proti smeru pohybu hodinových ručičiek, až kým sa „zablokovany” materiál uvoľní. Prítlačnú dosku 15 bude potom treba znova nastaviť (pozri odsek „Nastavenie prítlačnej dosky (pozri obrázok H)“).
Pokyny na používanie
Počas používania náradia noste vždy ochranné okuliare a používajte chrániče sluchu a pracovné rukavice.
Pred použitím vždy skontrolujte, či je správne namontovaný zásobník na podrvený materiál a plniaci lievik.
Toto náradie je vybavené senzormi. Ked' nie je zásobník na podrvený materiál 11 a plniaci lievik 8 správne namontovaný, náradie sa nespustí a ozve sa zvukový signál (pri type AXT 23 TC/ 25 TC 2550 TC okrem toho blikajú dve diódy LED 14).
Dlhší materiál vyčnievajúci z náradia môže pri vťahovaní švihnút aj do strán; udržiavajte preto od zariadenia dostatočný bezpečnostný odstup!
- Do náradia vkladajte vždy len toľko materiálu, aby sa plniaci lievik 8 neupchal.
– Zvädnutý, vlhký a niekoľko dní skladovaný záhradný odpad drvte striedavo s konármi.
– Nesekajte žiaden odpad, ktorý nemá pevnú konzistenciu, napríklad kuchynský odpad, ale dajte takýto odpad priamo na kompostovanie.
– Dávajte pozor na to, aby mohol posekaný materiál volne vypadávať z vyhadzovacej šachty náradia – nebezpečenstvo upchatia!
- Vetracie štrbiny 3 nesmú byť zakryté posekaným materiálom.
- Dajte pozor na to, aby sa vyhadzovacia šachta nezablokovala, pretože by to mohlo mať za následok spätné vyhodenie materiálu na drvenie z plniaceho lievika 8.
Pokyny na drvenie
Podl'a druhu, veku a stupňa vysušenia dreva sa drviť (sekat) konáre dajú tažšie alebo ľahšie.
Optimálne výsledky dosiahnete vtedy, ked' budete drviť čerstvé konáre krátko po odrezaní.
Mäkký záhradný odpad treba drviť po malých množstvách, predovšetkým vtedy, keď je materiál na drvenie mokrý. Zablokovaniu môžete zamedziť opakovaným drvením konárov.
Nastavenie prítlačnej dosky (pozri obrázok H)
Prítlačná doska 15 je z výrobného závodu nastavená a tak ju pred prvým uvedením náradia do prevádzky nemusíte nastavovať.
Nové nastavenie prítlačnej dosky 15 je potrebné pri opotrebovaní (napr. ked' sa materiál na drvenie ako konáre reťazovitým spôsobom zastavuje a nedá sa bezchybne posekat).
Počas chodu motora smerom dopredu (zelené tlačidlo 4) otáčajte nastavovací gombík 10 v pomalých krokoch v smere pohybu hodinových ručičiek, až kým sa ozve jemný zvuk pripomínajúci brúšenie (rezaci valec 16 obrusuje pritlačnú dosku 15 na správnu vzdialenosť, pričom z vyhadzovacieho otvoru vypadávajú drobné hliníkové triesky).
Nastavte len do takej miery, ako je potrebné, pretože inak by sa prítlačná doska 15 nepotrebne nadmierne opotrebúvala.
Slovensky | 141
Hl'adanie porúch
Nasledujúca tabul'ka obsahuje prejavy porúch, ich možné pričiny ako aj korektné odstránenie poruchy pre prípad, že by Vaše záhradnicke náradie nefungovalo bezchybne. Ak nebudete vedieľ lokalizovať a odstránit vzniknutú poruchu na základe tejto tabul'ky, obrátte sa na svoju autorizovanú servisnú opravovňu Bosch.
▶ Dôležité upozornenie! Predtým, ako začnete robiť údržbu alebo záhradnícke náradie čistiť, vypnite ho a vytiahnite zástrčku prívodnej šnúry zo zásuvky. To isté platí v prípade, ak je poškodená, narezaná alebo zauzlená prívodná šnúra.
Symptómy Možná príčina Odstránenie príčiny
| Záhradnícke náradie nebeži Zásobník na podrvený materiál nie je správne namontovaný | Zásobník na podrvený materiál namontujte správne | |
| Plniaci lievik nie je správne namontovaný | ||
| Porucha v zásuvke Použite inú zásuvku | ||
| Predlžovacia šnúra je poškodená Skontrolovať prívodnú šnúru a v prípade, že je poškodená, ju vymeniť | ||
| Záhradnícke náradie je prehriate Počkajte, kým záhradnícke náradie vychladne | ||
| Poistka vypadla Vymeňte poistku | ||
| Ozve sa zvukový signál (pri type AXT 23 TC/ 25 TC 2550 TC okrem toho blikajú dve diódy LED) a záhradnícke náradie sa nedá spustiť | Zásobník na podrvený materiál/plniaci lievik nie je správne namontovaný | Postarajte sa o to, aby bol zásobník na podrvený materiál umiestnený na správnom mieste Postarajte sa o to, aby bol plniaci lievik umiestnený na správnom mieste a zaaretovaný otáčaním červeného aretačného gombíka v smere pohybu hodinových ručičiek |
| Záhradnícke náradie opakovane trikrát pípa a nechce sa spustiť. (u typov AXT 23 TC/25 TC/2550 TC okrem toho blikajú dve diódy LED) | Elektronická riadiaca jednotka je prehriata | Počkajte, kým sa motor ochladí. Náradie bude 2 sekundy pípať a vypínač sa prepne do polohy standby. |
| Jedna indikácia LED bliká (pri AXT 23 TC/ 25 TC 2550 TC) | Žiadna; blikanie diód LED je korektné; záhradnicke náradie je pripojené na zdroj elektrického prúdu a pripravené na použivanie | |
| Záhradnícke náradie v pravidelných intervaloch pípa a porucha sa nedá STOP-tlačidlom odstrániť (u typov AXT 23 TC/25 TC/2550 TC okrem toho blikajú dve diódy LED) | Ochrana proti prepätiu Spustite záhradnícke náradie znova. Skontrolujte predlžovaciu šnúru, či zodpovedá požiadavkám (nízka kvalita predlžovacej šnúry môže spôsobovať poruchy) Ak použivate na napájanie agregát, skontrolujte, či beží správne. | |
| Záhradnícke náradie trvalo pípa 10 sekúnd a nedá sa spustiť, porucha sa nedá STOP-tlačidlom odstrániť (u typov AXT 23 TC/25 TC/2550 TC okrem toho blikajú dve diódy LED) | Elektronická riadiaca jednotka je pokazená | Obráťte sa na autorizované servisné stredisko Bosch |
| Materiál na drvenie nie je vťahovaný Materiál na drvenie je príliš mäkký a vlhký | Používajte na zasúvanie materiálu na drvenie do záhradníckeho náradia zasúvač | |
| Materiál na drvenie je v záhradnickom náradi zablokovaný | ||
| Materiál na posekanie sa nepodrví (neposeká) úplne a zostáva reťazovitým spôsobom visieť | Prítlačná doska sa musí znova nastavit' | pozri odsek „Nastavenie prítlačnej dosky (pozri obrázok H)" |
Bosch Power Tools F 016 L81 145 | (28.8.14)
142 | Slovensky
Symptómy Možná príčina Odstránenie príčiny
| Materiál, ktorý zostal zaseknutý medzi rezacim valcom a prítlačnou doskou, sa pomocou tlačidla spätného chodu nedá uvoľniť | Prítlačná doska je nastavená nesprávne | Nastavovací gombík 10 zatlačte, klůč na skrutky s vnútorným šesthranom 17 (5 mm – nie je súčasťou základnej výbavy náradia) zasuňte do otvoru hlavy skrutky a otáčaním proti smeru pohybu hodinových ručičiek uvoľnite nastavovaciu skrutku a tým súčasne aj prítlačnú dosku (pozri obrázok I)Po uvoľnení zablokovaného materiálu prítlačnú dosku nastavte (pozri odsek „Nastavenie prítlačnej dosky (pozri obrázok H)“) |
Údržba a čistenie
Dôležité upozornenie! Predtým, ako začnete robiť údržbu alebo záhradnicke náradie čistit, vypnite ho a vytiahnite zástrčku prívodnej šnúry zo zásuvky. To isté platí v prípade, ak je poškodená, narezaná alebo zauzlená prívodná šnúra.
Použivajte vždy pracovné rukavice, ked' pracujete s týmto záhradníckym náradím, a takisto, ked' ho ošetrujete alebo čistíte.
Upozornenie: Pravidelne vykonávajte nasledujúce práce na údržbe výrobku, aby ste zabezpečili jeho dlhodobé a spoľahlivé používanie.
Záhradnícke náradie pravidelne kontrolujte, či nemá viditelně nedostatky, ako sú uvoľnené alebo poškodené nože, uvoľnené spoje a opotrebované alebo poškodené súčiastky.
Skontrolujte, či sú nepoškodené kryty a ochranné prvky a či sú správne namontované. Pred použitím vykonajte prípadne potrebnú údržbu alebo opravu produktu.
Ak by toto záhradnicke náradie napriek starostlivej výrobe a kontrole predsa len prestalo niekedy fungovať, treba dať opravu vykonať niektorej autorizovanej servisnej opravovni záhradnickeho náradia Bosch.
Demontáž prítlačnej dosky (pozri obrázok J)
Dôležité upozornenie! Predtým, ako začnete robiť údržbu alebo záhradnicke náradie čistíť, vypnite ho a vytiahnite zástrčku prívodnej šnúry zo zásuvky. To isté platí v prípade, ak je poškodená, narezaná alebo zauzlená prívodná šnúra.
Použivajte vždy pracovné rukavice, ked' pracujete s týmto záhradníckym náradím, a takisto, ked' ho ošetrujete alebo čistíte.
Pri normálnom použivaní a nastavovaní podľa pokynov má rezací valec 16 a prítlačná doska 15 životnosť niekoľko rokov. Pri demontáži, pred čistenim alebo výmene prítlačnej dosky 15 postupujte nasledovným spôsobom:
① ② Demontujte podľa obrázka úplne skrutku prítlačnej dosky.
Pomocou nejakého skrutkovača prítlačnú dosku 15 vyberte.
Montáž sa robí v opačnom poradí, pričom prítlačná doska 15 sa po tomto úkone musí nastaviť (pozri odsek „Nastavenie prítlačnej dosky (pozri obrázok H)“).
Vonkajšok záhradníckého náradia dôkladne vyčistite mäkkou kefou a vyutierajte handričkou. Nepoužívajte pritom vodu ani rozpúštadlá alebo nejaký leštiaci prostriedok. Odstráňte všetky zvyšky zachytenej trávy a iné drobné nečistoty, predovšetkým z vetracích štrbín 3.
Náradie skladujte na suchom mieste. Neklad'te na náradie žiadne iné predmety.
Privodná šnúra sa dá uschovávať podľa obrázka (len UK). (pozri obrázok K).
Drvič sa dá skladovať podľa obrázka B, po demontáži plniaceho lievika (pozri aj odsek „Montáž plniaceho lievika (pozri obrázky E–F)“).
Servisné stredisko a poradenstvo pri používaní
Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte láskavo bezpodmienečne 10-miestne vecné číslo uvedené na typovom štitku záhradníckeho náradia.
Slovakia
Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.
Tel.: (02) 48 703 800
Fax: (02) 48 703 801
E-Mail: servis.naradia@sk.bosch.com
www.bosch.sk
Likvidácia
Záhradnícke náradie, príslušenstvo a obaly treba dať na recykláciu zodpovedajúcu ochrane životného prostredia. Neodhadzujte záhradnícke náradie do komunálneho odpadu!
Len pre krajiny EÚ:
Podľa Európskej smernice 2012/19/EÚ o starých elektrických a elektronických výrobkoch a podľa jej aplikácií v národnom práve Vášho štátu sa musia už nepoužiteľné elektrické a elektronické prístroje zbierať separovane a dávať na vovedajúcu ochrane životného prostredia.
Zmeny vyhradené.
