MODE D'EMPLOI AXT 2550 TC BOSCH

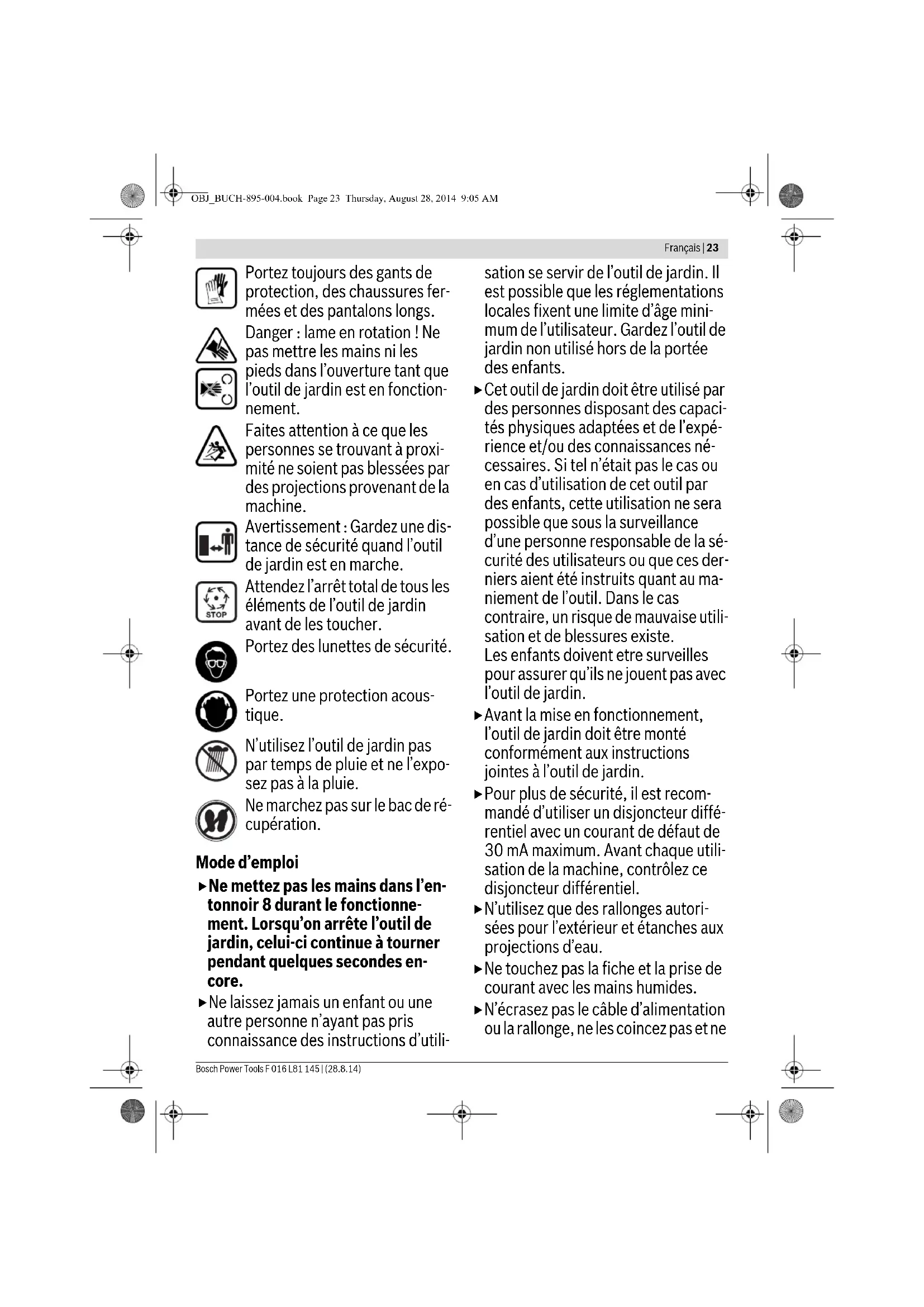

pas mettre les mains ni les pieds dans l’ouverture tant que l’outil de jardin est en fonction- nement. Faites attention à ce que les personnes se trouvant à proxi- mité ne soient pas blessées par des projections provenant de la machine.

Avertissement : Gardez une dis-

tance de sécurité quand l’outil de jardin est en marche. Attendez l’arrêt total de tous les éléments de l’outil de jardin avant de les toucher. Portez des lunettes de sécurité. Portez une protection acous- tique. N’utilisez l’outil de jardin pas par temps de pluie et ne l’expo- sez pas à la pluie. Ne marchez pas sur le bac de ré- cupération. Mode d’emploi Ne mettez pas les mains dans l’en- tonnoir 8 durant le fonctionne- ment. Lorsqu’on arrête l’outil de jardin, celui-ci continue à tourner pendant quelques secondes en- core. Ne laissez jamais un enfant ou une autre personne n’ayant pas pris connaissance des instructions d’utili- sation se servir de l’outil de jardin. Il est possible que les réglementations locales fixent une limite d’âge mini- mum de l’utilisateur. Gardez l’outil de jardin non utilisé hors de la portée des enfants. Cet outil de jardin doit être utilisé par des personnes disposant des capaci- tés physiques adaptées et de l’expé- rience et/ou des connaissances né- cessaires. Si tel n’était pas le cas ou en cas d’utilisation de cet outil par des enfants, cette utilisation ne sera possible que sous la surveillance d’une personne responsable de la sé- curité des utilisateurs ou que ces der- niers aient été instruits quant au ma- niement de l’outil. Dans le cas contraire, un risque de mauvaise utili- sation et de blessures existe. Les enfants doivent etre surveilles pour assurer qu’ils ne jouent pas avec l’outil de jardin. Avant la mise en fonctionnement, l’outil de jardin doit être monté conformément aux instructions jointes à l’outil de jardin. Pour plus de sécurité, il est recom- mandé d’utiliser un disjoncteur diffé- rentiel avec un courant de défaut de 30 mA maximum. Avant chaque utili- sation de la machine, contrôlez ce disjoncteur différentiel. N’utilisez que des rallonges autori- sées pour l’extérieur et étanches aux projections d’eau. Ne touchez pas la fiche et la prise de courant avec les mains humides. N’écrasez pas le câble d’alimentation ou la rallonge, ne les coincez pas et ne OBJ_BUCH-895-004.book Page 23 Thursday, August 28, 2014 9:05 AM24 | Français F 016 L81 145 | (28.8.14) Bosch Power Tools les tirez pas sous risque de les en- dommager. Protégez le câble contre la chaleur, l’huile et les bords tran- chants. Durant le service, aucune autre per- sonne ni animal ne doit se trouver dans un rayon de 3 m autour de l’ap- pareil. Dans la zone de travail, l’opé- rateur est responsable vis à vis des tierces personnes. Bosch ne peut garantir un fonctionne- ment impeccable que si seuls les ac- cessoires Bosch d’origine sont utili- sés. Familiarisez-vous avec les instruc- tions d’utilisation avant de travailler avec l’outil de jardin. Ne portez pas de vêtements amples ou de rubans pendants ou de cra- vates. Faites fonctionner l’outil de jardin dans un endroit dégagé et sans objets aux alentours (p. ex. pas trop près d’un mur ou d’autres objets fixes) sur une surface plane et solide. Ne faites pas fonctionner l’outil de jardin sur une surface pavée ou re- couverte de graviers. Les déchets éjectés peuvent causer des bles- sures. Avant la mise en service, contrôlez que toutes les vis, tous les écrous et autres composants de fixation soient correctement fixés et que les disposi- tifs de protection et de déflexion soient correctement mis en place. Remplacez les plaques d’avertisse- ment endommagées ou illisibles. Avant de démarrer, assurez-vous que l’entonnoir est libre. Tenez le visage et le corps à distance de l’ouverture de l’entonnoir. Evitez que les mains et d’autres par- ties du corps ou des vêtements par- viennent dans l’entonnoir ou dans l’ouverture d’éjection ou à proximité des pièces en mouvement. Veillez à toujours garder une position stable et un bon équilibre. Ne vous penchez pas trop en avant. Durant le remplissage, ne vous mettez pas sur une position plus élevée que celle du pied de l’outil de jardin. Gardez une distance suffisante par rapport à la zone d’éjection lorsque vous travaillez avec l’outil de jardin. Veillez tout particulièrement à ce qu’il n’y ait pas de pièces en métal, de pierres, de bouteilles, canettes ou autres corps étrangers parmi les dé- chets à introduire dans l’outil de jar- din. Au cas où le mécanisme de coupe heurterait un corps étranger ou que l’outil de jardin commencerait à faire des bruits étranges ou à vibrer, arrê- tez immédiatement l’outil de jardin pour arrêter le couteau. Retirez la fiche de la prise de courant et procé- dez comme suit : – Inspectez le dommage. – Remplacez toutes les pièces en- dommagées ou réparez-les. – Contrôlez si des pièces se sont dé- tachées et, le cas échéant, resser- rez-les. Ne jamais essayer de réparer l’outil de jardin sauf si vous avez la forma- tion nécessaire. OBJ_BUCH-895-004.book Page 24 Thursday, August 28, 2014 9:05 AMFrançais | 25 Bosch Power Tools F 016 L81 145 | (28.8.14) Faites attention à ce que les déchets coupés n’obturent pas la zone d’éjection ; ceci entrave l’éjection des déchets broyés et peut provoquer un contrecoup dans l’entonnoir. Quand l’outil de jardin est obturé, ar- rêtez-le et attendez l’arrêt complet du couteau. Retirez la fiche de la prise de courant avant d’enlever les déchets broyés de l’outil de jardin. Assurez-vous que les couvercles et les dispositifs de protection ne sont pas endommagés et qu’ils sont cor- rectement branchés. Avant d’utiliser l’appareil, effectuez les travaux d’en- tretien et de réparation éventuelle- ment nécessaires. N’essayez pas de modifier la vitesse de rotation du moteur. Lorsqu’il y a un problème, contactez le service après- vente Bosch. Tenez les ouïes de ventilation exemptes de résidus ou autres objets afin d’éviter un endommagement du moteur ou un incendie éventuel. Ne soulevez ni transportez jamais l’outil de jardin pendant que le mo- teur est en marche. Arrêtez l’outil de jardin, attendez l’arrêt complet du couteau et retirez la fiche de la prise de courant à chaque fois que vous quittez la zone de travail. Ne basculez pas l’outil de jardin mis en marche. N’exposez pas l’outil de jardin à la pluie. Gardez l’outil de jardin toujours dans un endroit sec. Si vous utilisez un groupe électro- gène, faites attention à ce qu’il soit équipé d’un réglage de tension auto- matique pour éviter tout endomma- gement causé par une surtension. Entretien et stockage Au cas où l’outil de jardin doit être mis hors service pour des travaux d’en- tretien, pour stockage ou change- ment d’accessoires, arrêtez l’outil de jardin, retirez la fiche de la prise de courant et laissez-le refroidir. Avant chaque inspection ou ajustage etc., assurez-vous que toutes les pièces mobiles sont complètement arrêtées. Observez la maintenance de l’outil de jardin et maintenez-le propre. Contrôlez l’outil de jardin et, pour des raisons de sécurité, remplacez les pièces usées ou endommagées. Veillez à ce que les pièces de rechange soient des pièces d’origine Bosch. Au cas où une rallonge serait utilisée, ses caractéristiques ne doivent pas être inférieures à celles du câble de secteur de l’outil de jardin. Contrôlez les câbles d’alimentation et la rallonge à intervalles réguliers afin de détecter des signes d’endomma- gement ou de vieillissement. N’utili- sez pas l’outil de jardin lorsque les câbles sont endommagés. Lors du réglage du mécanisme de coupe, n’oubliez pas que lorsque le moteur est déconnecté de l’alimenta- tion en courant par l’arrêt forcé et qu’il ne peut pas être mis en marche, le mécanisme de coupe peut toute- fois bouger lorsqu’on tourne le mo- teur de la main. N’essayez en aucun cas de mettre hors service l’arrêt forcé. OBJ_BUCH-895-004.book Page 25 Thursday, August 28, 2014 9:05 AM26 | Français F 016 L81 145 | (28.8.14) Bosch Power Tools Description et performances du pro- duit Il est impératif de lire toutes les consignes de sécurité et toutes les instructions. Le non-res- pect des avertissements et instructions indiqués ci-après peut conduire à une électrocution, un in- cendie et/ou de graves blessures. Utilisation conforme L’outil de jardin est conçu pour broyer des déchets de jardin en fibre et en bois dans le domaine privé et les jardins particu- liers. Le bac de récupération est conçu pour garder les déchets broyés et pour garder et stocker l’entonnoir et le poussoir. Le bac de récupération ne devrait pas être utilisé pour d’autres fins. Accessoires fournis Retirez avec précaution l’outil de jardin de l’emballage et véri- fiez si tous les éléments suivants sont complets : –Broyeur silencieux –Entonnoir – Poussoir – Bac de récupération – Instructions d’utilisation S’il vous manque des éléments ou si l’un d’eux est endomma- gé, veuillez contacter votre revendeur. Une fois complètement assemblée, l’outil de jardin pèse envi- ron 30,5–31,3 kg. Si besoin est, faites-vous aider pour reti- rer l’outil de jardin de son emballage. Eléments de l’appareil La numérotation des éléments de l’outil de jardin se réfère à la représentation de l’outil de jardin sur la page graphique. 1 Châssis 2 Fiche de secteur** 3 Ouïes de ventilation 4 Touche verte 5 Touche rouge « Arrêt » 6 Touche jaune 7 Poussoir 8 Entonnoir 9 Bouton de blocage 10 Bouton d’ajustage 11 Bac de récupération 12 Numéro de série 13 Couvercle du mécanisme de coupe 14 Affichage LED (seulement AXT 23 TC/ 25 TC 2550 TC) 15 Contre-lame 16 Cylindre de coupe 17 Clé pour vis à six pans creux* ** différent selon les pays *Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre programme d’accessoires. Caractéristiques techniques Broyeur silencieux AXT 22 D AXT 25 D AXT 23 TC AXT 25 TC AXT 2550 TC N° d’article 3 600 ... H03 0.. H03 1.. H03 2.. H03 3.. H03 3.. Puissance absorbée, S 6 (40/60 s)

W 2200 2500 2300 2500 2500 Puissance absorbée, S1 W 2000 2300 2100 2300 2300 Vitesse à vide tr/min 40 40 40 40 40 Système de coupe Cylindre à fraiser Cylindre à fraiser «Turbine- Cut » «Turbine- Cut » «Turbine- Cut » Débit max. kg/h 180

Diamètre max. des branches mm 38

Bac de récupération l5353 53 53 53 Poids suivant EPTA-Procedure 01/2003 kg 31,3 31,3 30,5 30,5 30,5 Classe de protection /I /I /I /I /I

Le mode de service S 6 (40 %) désigne un profil de charge supposant une charge de 40 s. et une marche à vide de 60 s. Pour une utilisation dans la pratique, un service permanent est possible.

Suivant la nature des déchets à broyer. Les processus de mise en fonctionnement provoquent des baisses de tension momentanées. En cas de conditions défavorables de secteur, il peut y avoir des répercussions sur d’autres appareils. Pour des impédances de secteur inférieures à 0,36 ohms, il est assez improbable que des perturba- tions se produisent. OBJ_BUCH-895-004.book Page 26 Thursday, August 28, 2014 9:05 AMFrançais | 27 Bosch Power Tools F 016 L81 145 | (28.8.14) Niveau sonore et vibrations Déclaration de conformité Catégorie des produits : 50 Dossier technique (2006/42/CE, 2000/14/CE) auprès de : Bosch Lawn and Garden Ltd., PT-LG/ENS23, Stowmarket, Suffolk IP14 1EY, England Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY

Montage Pour votre sécurité Attention ! Avant d’effectuer des travaux de mainte- nance ou de nettoyage, arrêter l’outil de jardin et dé- brancher la fiche de la prise de courant. Ceci vaut éga- lement lorsque le câble électrique est endommagé, coupé ou emmêlé. Respecter la tension du réseau : La tension de la source de courant doit correspondre aux les indications se trouvant sur la plaque signalétique de l’outil de jardin. Les outils de jardin marqués 230 V peuvent également fonctionner sous 220/240 V. Le circuit électrique doit être protégé au moins comme suit : AXT 22 D/25 D/23 TC/25 TC/2500 TC = 13 A L’utilisation d’une rallonge électrique dont la section de conducteur est trop faible entraîne une réduction importante de la puissance de l’outil de jardin. La section du conducteur d’un câble dont la longueur est inférieure à 25 m doit être égale à 3x 1,5 mm

, pour les câbles au-delà de 25 m, la sec- tion du conducteur doit être de 2,5 mm

au moins. PRECAUTION : Des rallonges non conformes aux ins- tructions peuvent être dangereuses. Les versions de câble de rallonge, fiche et accouplement doivent être étanches à l’eau et autorisées pour l’extérieur. Les connexions de câble doivent être sèches et ne pas repo- ser sur le sol. Pour plus de sécurité, il est recommandé d’utiliser un disjonc- teur différentiel avec un courant de défaut de 30 mA maxi- mum. Avant chaque utilisation de la machine, contrôlez ce disjoncteur différentiel. Si le câble d’alimentation est endommagé, il ne doit être répa- ré que dans un atelier agréé Bosch. Lorsque des dévidoirs sont utilisés, ceux-ci doivent être dé- roulés. Montage Sortez l’outil de jardin de l’emballage. (voir fig. A–D). Montage de l’entonnoir (voir figures E– F) Valeurs d’émissions sonores déterminées selon la norme EN 50434. 3 600 ... H03 0.. H03 1.. H03 2.. H03 3.. Les mesures réelles (A) des niveaux sonores de l’appareil sont: Niveau de pression acoustique Niveau d’intensité acoustique Incertitude K Porter une protection acoustique ! dB(A) dB(A)

3 600 ... H03 0.. H03 1.. H03 2.. H03 3.. Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec toutes les dispositions des direc- tives 2011/65/UE, 2014/30/UE, 2006/42/CE, 2000/14/CE et leurs modifications ain- si qu’avec les normes suivantes : EN 60335-1, EN 50434. 2000/14/CE : Niveau d’intensité acoustique garanti : Procédures d’évaluation de la conformité conformément à l’annexe V. dB(A) 92 92 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Faites pivoter le couvercle du mécanisme de coupe 13 vers l’arrière. Accrochez l’entonnoir 8 dans l’outil de jardin et relâ- chez ensuite le couvercle du système de coupe 13. Poussez l’entonnoir 8 vers le bas et tournez le bouton de blocage rouge 9 jusqu’à la butée dans le sens des ai- guilles d’une montre pour bloquer l’entonnoir 8 ; pour ce faire, environ 5 tours complets du bouton de blo- cage 9 sont nécessaire. OBJ_BUCH-895-004.book Page 27 Thursday, August 28, 2014 9:05 AM28 | Français F 016 L81 145 | (28.8.14) Bosch Power Tools Fonctionnement Mise en service (voir figure G) Ne montez l’outil de jardin que sur une surface solide, horizontale. Ne basculez pas l’outil de jardin mis en marche. Une fois éteint, le moteur ne s’immobilise pas instanta- nément ! Eliminez les mottes de terre collant aux souches et aux ra- cines. Les corps étrangers tels que pierres, morceaux de verre ou de métaux, textiles ou matières plastiques ne doivent pas être introduits dans l’entonnoir 8. Sinon, le cylindre de coupe 16 risque d’être endommagé. L’entonnoir 8 doit être vide. Mise en marche Appuyez sur la touche verte 4. Arrêt Appuyez sur la touche rouge « Arrêt » 5. Afin de protéger la mécanique, vous pouvez attendre au moins 2 s avant de redémarrer l’outil de jardin. Protection contre un démarrage intempestif En cas de panne de courant, l’outil de jardin s’arrête. Après activation de l’alimentation en énergie, l’outil de jardin ne peut pas se remettre en marche automatiquement. Retour Appuyez sur la touche jaune 6 et maintenez-la appuyée pour inverser le sens de rotation. Le cylindre de coupe 16 tourne dans le sens inverse et dégage ainsi les déchets bloqués. Protection contre la surcharge Une charge trop importante (p. ex. cylindre de coupe 16 bloqué) entraîne, après quelques secondes, l’arrêt de l’ou- til de jardin, un signal sonore se fait entendre. Appuyez sur la touche rouge d’arrêt pour supprimer le défaut. Redémarrez ensuite l’outil de jardin dans le sens inverse. Appuyez sur la touche jaune 6 et maintenez-la appuyée pour dégager le mécanisme de coupe bloqué. Si vous essayez de redémarrer l’outil de jardin dans le même sens, il ne pourra pas démarrer et émettra un signal sonore. S’il est impossible d’éliminer le blocage, la contre-lame 15 doit être retirée du mécanisme de coupe. Le bouton d’ajustage 10 doit être tourné un peu dans le sens in- verse des aiguilles d’une montre jusqu’à ce que les déchets « bloqués » soient libérés. Ensuite, la contre-lame 15 doit être ajustée) (voir « Réajustage de la contre-lame (voir figure H) »). Instructions d’utilisation Lors du travail avec l’outil de jardin, portez toujours des lunettes de protection et des gants de protection. Contrôlez avant chaque utilisation le montage correcte du bac de récupération et de l’entonnoir. L’outil de jardin est équipé de capteurs. Si le bac de récupéra- tion 11 et l’entonnoir 8 ne sont pas correctement position- nés, l’outil de jardin ne démarre pas et un signal sonore se fait entendre (pour AXT 23 TC/ 25 TC 2550 TC, en plus les 2 LED 14 clignotent). Appuyez sur la touche rouge d’arrêt pour supprimer le défaut. Introduisez les déchets à broyer. Les déchets introduits sont entraînés automatiquement par le cylindre de coupe 16. Les déchets à broyer longs qui dépassent le bord de l’outil de jardin risquent de dévier lorsqu’ils sont en- traînés ; respectez toujours une distance de sécurité suffisante ! – Alimentez l’appareil sans jamais boucher l’entonnoir 8. – Broyez les déchets de jardin jaunis, humides et déjà vieux de quelques jours en les mélangeant à des branches. Ceci évite un blocage du cylindre de coupe 16. – Ne broyez pas de déchets mous ou sans consistance tels que les déchets de cuisine, mais compostez-les directe- ment. – Veillez à ce que les déchets broyés puissent tomber libre- ment de l’orifice d’éjection – Risque d’engorgement ! – Les ouïes de ventilation 3 ne doivent pas être couvertes par les déchets broyés. – Evitez d’obturer l’orifice d’éjection, étant donné que cela peut entraîner un contrecoup des déchets à broyer dans l’entonnoir 8. Conseils pour le travail de broyage En fonction du type, de l’âge et de l’aridité du bois, les branches se laissent plus ou moins facilement broyer. Les meilleurs résultats sont obtenus lorsque les branches fraîches sont broyées peu de temps après avoir été coupées. Il est recommandé de broyer les déchets de jardin mous en petites quantités, notamment quand les déchets à broyer sont humides. Il est possible d’éviter des blocages par un broyage périodique de branches. Réajustage de la contre-lame (voir figure H) La contre-lame 15 est ajustée en usine et ne nécessite aucun ajustage avant la première mise en marche. Le réajustage de la contre-lame 15 est nécessaire à cause de l’usure (p. ex. si les déchets à broyer tels que des branches sont groupés en chaîne et ne peuvent pas être broyées facile- ment). Le moteur en marche avant (touche verte 4), tournez le bou- ton d’ajustage 10 en petits pas dans le sens des aiguilles d’une montre jusqu’à ce qu’un léger bruit de friction se fasse entendre (le cylindre de coupe 16 ponce la contre-lame 15 jusqu’à ce que celle-ci ait la distance appropriée ; ce faisant, des petits copeaux d’aluminium tombent de l’orifice d’éjec- tion). Contrôlez ceci en vérifiant si des copeaux se trouvent dans le bac de récupération 11. Ne réajustez pas plus que nécessaire, pour éviter d’user la contre-lame 15 inutilement. OBJ_BUCH-895-004.book Page 28 Thursday, August 28, 2014 9:05 AMFrançais | 29 Bosch Power Tools F 016 L81 145 | (28.8.14) Dépistage d’erreurs Le tableau suivant montre les types de pannes et les causes possibles et vous indique comment vous pouvez y remédier si votre outil de jardin ne fonctionne pas correctement. Si malgré cela vous n’arrivez pas à localiser le problème et à le résoudre, contac- tez votre service après-vente. Attention ! Avant d’effectuer des travaux de maintenance ou de nettoyage, arrêter l’outil de jardin et débrancher la fiche de la prise de courant. Ceci vaut également lorsque le câble électrique est endommagé, coupé ou emmêlé. Problème Cause possible Remède L’outil de jardin ne fonc- tionne pas Le bac de récupération n’est pas correcte- ment monté Montez le bac de récupération correctement L’entonnoir n’est pas correctement monté Montez l’entonnoir correctement Prise de courant défectueuse Utiliser une autre prise Rallonge endommagée Vérifiez le câble et le remplacer, s’il est endom- magé L’outil de jardin surchauffe Attendez que l’outil de jardin ait refroidi Le fusible a sauté Remplacer le fusible Le signal sonore se fait en- tendre (pour AXT 23 TC/ 25 TC 2550 TC, en plus deux LED cli- gnotent), et l’outil de jardin ne démarre pas Le bac de récupération/l’entonnoir n’est pas correctement monté Assurez-vous que le bac de récupération est dans la bonne position Assurez-vous que l’entonnoir est dans la bonne position et qu’il est serré quand on tourne le bouton de blocage dans le sens des aiguilles d’une montre L’outil de jardin émet pério- diquement un triple signal sonore et ne démarre pas. (sur le modèle AXT 23 TC/ 25 TC/2550 TC, deux LED clignotent en plus) L’unité de commande électronique sur- chauffe Appuyez sur la touche d’arrêt. Attendez que la machine ait refroidi. La machine émet un signal sonore pendant 2 secondes et l’interrupteur se met en mode de veille. Une LED clignote (pour AXT 23 TC/ 25 TC 2550 TC) Aucune ; le clignotement de la LED est cor- rect ; l’outil de jardin est raccordé à l’alimen- tation en courant et prêt à être mis en service L’outil de jardin émet un si- gnal sonore à intervalles et ne démarre pas, le défaut ne peut pas être supprimé en appuyant sur la touche STOP (sur le modèle
