BEDIENUNGSANLEITUNG AXT 2550 TC BOSCH
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
Deutsch...... Seite 6
English Page 14
Français Page 22

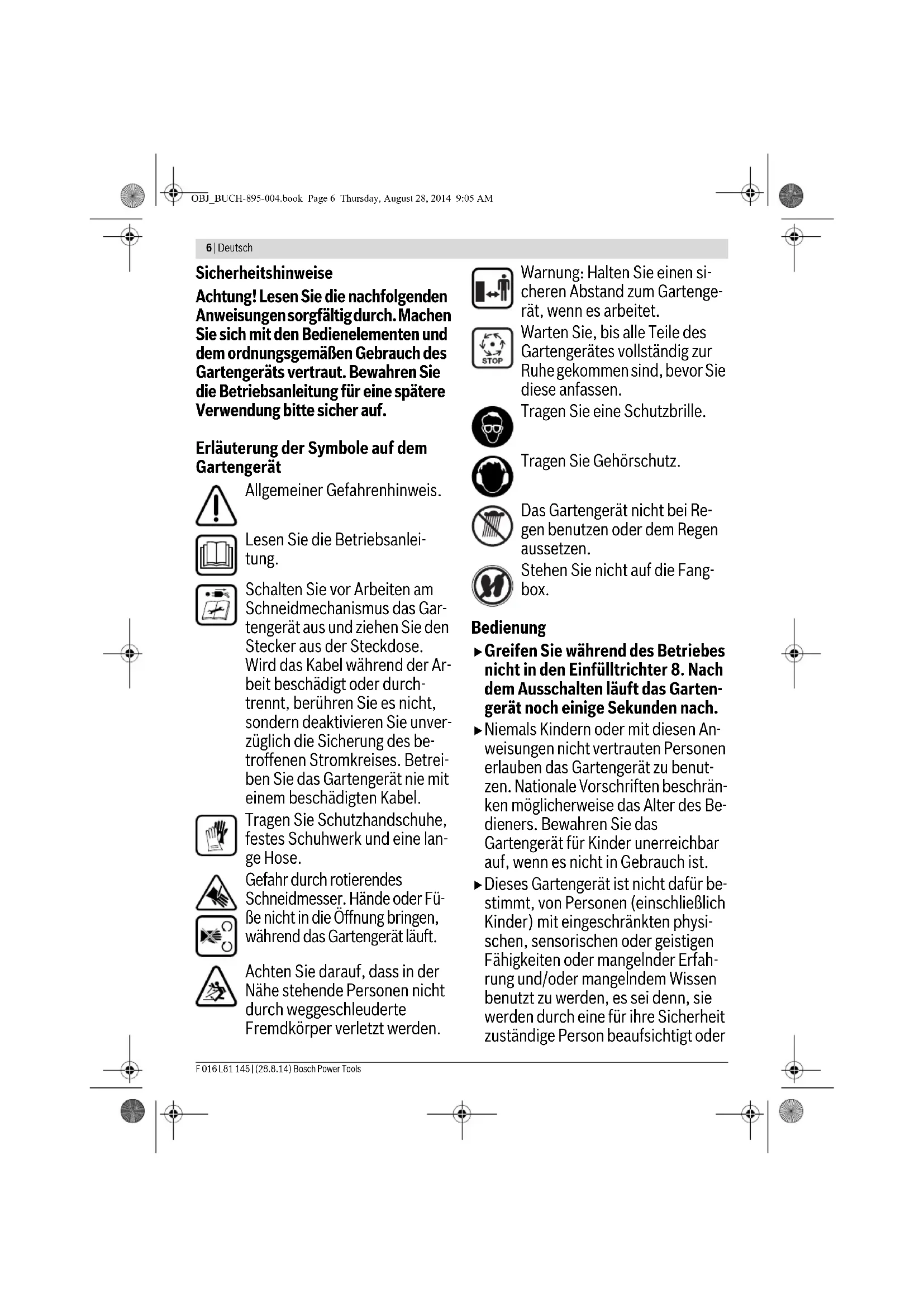

Achtung! Lesen Sie die nachfolgenden Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Gartengeräts vertraut. Bewahren Sie die Betriebsanleitung für eine spätere Verwendung bitte sicher auf.
Erläuterung der Symbole auf dem Gartengerät
Allgemeiner Gefahrenhinweis.
Lesen Sie die Betriebsanleitung.
Schalten Sie vor Arbeiten am Schneidmechanismus das Gartengerät aus und ziehen Sie den Stecker aus der Steckdose. Wird das Kabel während der Arbeit beschädigt oder durchtrennt, berühren Sie es nicht, sondern deaktivieren Sie unverzüglich die Sicherung des betroffenen Stromkreises. Betreiben Sie das Gartengerät nie mit einem beschädigten Kabel.
Tragen Sie Schutzhandschuhe, festes Schuhwerk und eine lange Hose.
Gefahr durch rotierendes Schneidmesser. Hände oder Füße nicht in die Öffnung bringen, während das Gartengerät läuft.
Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden.
Warnung: Halten Sie einen sicheren Abstand zum Gartengerät, wenn es arbeitet.
Warten Sie, bis alle Teile des Gartengerätes vollständig zur Ruhe gekommen sind, bevor Sie diese anfassen.
Tragen Sie eine Schutzbrille.
Tragen Sie Gehörschutz.
Das Gartengerät nicht bei Regen benutzen oder dem Regen aussetzen.
Stehen Sie nicht auf die Fangbox.
Bedienung
▶ Greifen Sie während des Betriebes nicht in den Einfülltrichter 8. Nach dem Ausschalten läuft das Gartengerät noch einige Sekunden nach.
▶ Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben das Gartengerät zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Bewahren Sie das Gartengerät für Kinder unerreichbar auf, wenn es nicht in Gebrauch ist.
▶ Dieses Gartengerät ist nicht dafür bestimmt, von Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder
Deutsch | 7
erhalten von ihr Anweisungen, wie das Gartengerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gartengerät spielen.
▶Vor dem Einschalten muss das Gartengerät entsprechend der beiliegenden Anleitung montiert werden.
▶Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30 mA zu benutzen. Dieser FI-Schalter sollte vor jeder Benutzung überprüft werden.
▶Verwenden Sie nur für den Außenbereich zugelassene, spritzwassergeschützte Verlängerungskabel.
▶Fassen Sie Stecker und Steckdose nicht mit nassen Händen an.
▶Die Netzanschlussleitung oder das Verlängerungskabel nicht überfahren, quetschen oder daran zerren, da es beschädigt werden könnte. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
▶Während des Betriebes dürfen sich im Umkreis von 3 Metern keine anderen Personen oder Tiere aufhalten. Der Bedienende ist im Arbeitsbereich gegenüber Dritten verantwortlich.
▶Bosch kann nur dann eine einwandfreie Funktion des Gartengerätes zusichern, wenn ausschließlich Original-Zubehör verwendet wird.
▶Machen Sie sich mit der Betriebsanleitung vertraut, bevor Sie versuchen mit dem Gartengerät zu arbeiten.
▶ Tragen Sie keine weite Kleidung, hängende Kordeln oder Krawatten.
▶ Betreiben Sie das Gartengerät auf einem freien Platz (z. B. nicht zu nah an einer Wand oder anderen feststehenden Gegenständen) mit festem, ebenem Untergrund.
▶ Betreiben Sie das Gartengerät nicht auf einem gepflasterten oder kiesigen Untergrund. Das ausgeworfene Material kann Verletzungen verursachen.
- Prüfen Sie vor Inbetriebnahme alle Schrauben, Muttern und andere Befestigungsteile auf festen Sitz und die Schutzvorrichtungen und Abschirmungen auf richtige Platzierung. Ersetzen Sie beschädigte oder unlesbare Warn- und Hinweisschilder.
▶ Stellen Sie vor dem Starten sicher, dass der Einfülltrichter frei ist.
▶ Halten Sie Gesicht und Körper auf Abstand zum Einfülltrichter.
▶ Verhindern Sie, dass Ihre Hände oder andere Teile Ihres Körpers oder Ihrer Kleidung in den Einfülltrichter oder die Auswurföffnung gelangen, oder sich bewegenden Teilen nahe kommen.
▶ Sorgen Sie immer für ein stabiles Gleichgewicht und einen sicheren Stand. Beugen Sie sich nicht zu weit vor. Stehen Sie während des Einfüllens nicht höher als der Fuß des Gartengerätes.
▶ Halten Sie Abstand zur Auswurfzone, wenn Sie mit dem Gartengerät arbeiten.
▶ Achten Sie äußerst sorgfältig darauf, dass keine Metallteile, Steine, Flaschen, Dosen oder andere Fremdkörper enthalten sind, wenn Sie Material in das Gartengerät einführen.
8 | Deutsch
▶Wenn der Schneidmechanismus einen Fremdkörper trifft, das Gartengerät ungewöhnliche Geräusche macht oder zu vibrieren beginnt, schalten Sie das Gartengerät unverzüglich aus, um das Schneidwerk anzuhalten. Ziehen Sie den Stecker aus der Steckdose und gehen Sie wie folgt vor:
- Inspizieren Sie den Schaden.
- Wechseln Sie alle beschädigten Teile aus oder reparieren Sie diese.
- Überprüfen Sie, ob Teile lose sind und ziehen Sie diese ggf. fest.
▶ Versuchen Sie nicht das Gartengerät zu reparieren, es sei denn, Sie besitzen die notwendige Ausbildung.
▶ Achten Sie darauf, dass sich verarbeitetes Material nicht in der Auswurfzone staut; dies behindert die Förderung und kann zu einem Rückschlag im Einfülltrichter führen.
▶Wenn das Gartengerät verstopft, schalten Sie dieses aus und warten Sie, bis das Schneidwerk stoppt. Ziehen Sie den Stecker aus der Steckdose, bevor Sie das Gartengerät von Häckselgut freimachen.
▶ Prüfen Sie, ob Abdeckungen und Schutzvorrichtungen unbeschädigt und richtig angebracht sind. Führen Sie vor der Benutzung eventuell notwendige Wartungs- oder Reparaturarbeiten durch.
▶ Versuchen Sie nicht die Drehzahleinstellung des Motors zu ändern. Falls ein Problem besteht, verständigen Sie den Bosch-Kundendienst.
▶ Halten Sie die Lüftungsschlitze frei von Rückständen oder anderen Ablagerungen, um eine Beschädigung des
Motors oder möglichen Brand zu vermeiden.
▶Heben bzw. tragen Sie das Gartengerät niemals bei laufendem Motor.
▶ Schalten Sie das Gartengerät aus, warten Sie bis das Schneidwerk stoppt und ziehen Sie den Netzstecker, immer wenn Sie den Arbeitsbereich verlassen.
▶ Kippen Sie das Gartengerät während des Betriebes nicht.
▶ Setzen Sie das Gartengerät nicht dem Regen aus. Bewahren Sie das Gartengerät nur an einem trockenen Ort auf.
▶ Verwenden Sie einen Aggregator, dann einen mit einer automatischen Spannungsregulierung, um Schäden zu vermeiden die durch eine Überspannung verursacht werden.
Wartung und Lagerung
▶Wenn das Gartengerät wegen Servicearbeit, Überprüfung, Aufbewahrung oder Zubehörwechsel außer Betrieb genommen wird, schalten Sie dieses aus, ziehen den Stecker aus der Steckdose und lassen das Gartengerät abkühlen. Stellen Sie vor jeder Inspektion oder Justierung etc. sicher, dass alle beweglichen Teile stillstehen.
▶ Pflegen Sie das Gartengerät und halten Sie es sauber.
▶ Überprüfen Sie das Gartengerät und ersetzen Sie sicherheitshalber abgenutzte oder beschädigte Teile.
▶ Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen.
Deutsch | 9
▶ Falls ein Verlängerungskabel verwendet wird, darf es nicht schwächer als das am Gartengerät angebrachte Netzkabel sein.
▶ Überprüfen Sie die Versorgungsleitungen und das Verlängerungskabel regelmäßig auf Beschädigung oder Zeichen von Alterung. Verwenden Sie das Gartengerät nicht, wenn die Kabel beschädigt sind.
▶ Denken Sie beim Einstellen des Schneidwerks daran, dass zwar die Stromzufuhr des Motors durch die Zwangsabschaltung unterbrochen ist und der Motor nicht eingeschaltet werden kann, dass sich das Schneidwerk aber trotzdem bewegt, wenn der Motor mit der Hand gedreht wird.
▶ Versuchen Sie keinesfalls die Zwangsabschaltung außer Kraft zu setzen.
Produkt- und Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bestimmungsgemäßer Gebrauch
Das Gartengerät ist bestimmt zum kompostgerechten Zerkleinern von faserigen und holzigen Abfällen aus Haus- und Hobbygärten.
Die Fangbox ist bestimmt zur Aufnahme des gehäckselten Materials und zur Aufnahme und Lagerung von Einfülltrichter und Nachschieber.
Die Fangbox sollte nicht für andere Zwecke verwendet werden.
Lieferumfang
Nehmen Sie das Gartengerät vorsichtig aus der Verpackung und prüfen Sie, ob die nachfolgenden Teile vollständig sind:
- Leise · Häcksler
- Einfülltrichter
- Nachschieber
- Fangbox
- Betriebsanleitung
Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.
Das Gartengerät wiegt im vollständig zusammengebauten Zustand etwa 30,5–31,3 kg. Holen Sie bei Bedarf Hilfe, um das Gartengerät aus der Verpackung zu nehmen.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Gartengerätes auf der Grafikseite.
1 Fahrgestell
2 Netzstecker**
3 Lüftungsschlitze
4 Grüne Taste
5 Rote „Stopp“-Taste
6 Gelbe Taste
7 Nachschieber
8 Einfülltrichter
9 Feststellknopf
10 Einstellknopf
11 Fangbox
12 Seriennummer
13 Schneidwerkabdeckung
14 LED-Anzeige (nur AXT 23 TC/ 25 TC 2550 TC)
15 Andruckplatte
16 Schneidwalze
17 Innensechskantschlüssel*
* länderspezifisch
*Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.
10 | Deutsch
Technische Daten
| Leise-Häcksler | AXT 22 D | AXT 25 D | AXT 23 TC | AXT 25 TC | AXT 2550 TC | |
| Sachnummer | 3 600 ... | H03 0.. | H03 1.. | H03 2.. | H03 3.. | H03 3.. |
| Leistungsaufnahme, S 6 (40/60 s) ^1) | W | 2 200 | 2 500 | 2 300 | 2 500 | 2 500 |
| Leistungsaufnahme, S 1 | W | 2 000 | 2 300 | 2 100 | 2 300 | 2 300 |
| Leerlaufdrehzahl | min^-1 | 40 | 40 | 40 | 40 | 40 |
| Schneidsystem | Fräswalze | Fräswalze | „Turbine-Cut“ | „Turbine-Cut“ | „Turbine-Cut“ | |
| Max. Materialdurchsatz | kg/h | 180^2) | 190^2) | 215^2) | 230^2) | 230^2) |
| Max. Astdurchmesser | mm | 38^2) | 40^2) | 42^2) | 45^2) | 45^2) |
| Fangbox | I | 53 | 53 | 53 | 53 | 53 |
| Gewicht entsprechend EPTA-Procedure 01/2003 | kg | 31,3 | 31,3 | 30,5 | 30,5 | 30,5 |
| Schutzklasse | ± /I | ± /I | ± /I | ± /I | ± /I |
^17 Die Betriebsart S 6 (40 %) bezeichnet ein Belastungsprofil, das 40 s Belastung und 60 s Leerlauf annimmt. Für den praktischen Einsatz ist Dauerbetrieb zulässig.
2) Je nach Beschaffenheit des Häckselgutes.
Einschaltvorgänge erzeugen kurzfristige Spannungsabsenkungen. Bei ungünstigen Netzbedingungen können Beeinträchtigungen anderer Geräte auftreten. Bei Netzimpedanzen kleiner als 0,36 Ohm sind keine Störungen zu erwarten.
Geräusch-/Vibrationsinformation
| Geräuschemissionswerte ermittelt entsprechend EN 50434. | 3 600 ... | H03 0.. | H03 2.. |
| H03 1.. | H03 3.. | ||
| Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: | |||
| Schalldruckpegel | dB(A) | 81 | 82 |
| Schalleistungspegel | dB(A) | 89 | 90 |
| Unsicherheit K | dB | = 3 | = 2 |
| Gehörschutz tragen! | |||
Konformitätserklärung CE
| 3 600 ... H03 0..H03 1.. | H03 2..H03 3.. | ||
| Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt allen einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2014/30/EU, 2006/42/EG, 2000/14/EG einschließlich ihrer Änderungen entspricht und mit folgenden Normen übereinstimmt: EN 60335-1, EN 50434.2000/14/EG: Garantierter Schalleistungspegel:Bewertungsverfahren der Konformität gemäß Anhang V. | dB(A) | 92 | 92 |
Produktkategorie: 50
Technische Unterlagen (2006/42/EG, 2000/14/EG) bei:
Achtung! Schalten Sie vor Wartungs- oder Reinigungsarbeiten das Gartengerät aus und ziehen Sie den Netzstecker. Gleiches gilt, wenn das Stromkabel beschädigt, angeschnitten oder verwickelt ist.
Netzspannung beachten: Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Gartengerätes übereinstimmen. Mit 230 V gekennzeichnete Gartengeräte können auch an 220 V/240 V betrieben werden.
Der Stromkreis muss mindestens wie folgt abgesichert sein:
AXT 22 D/25 D/23 TC/25 TC/2500 TC = 13 A
Deutsch | 11
Ein Verlängerungskabel mit zu kleinem Leiterquerschnitt verursacht eine deutliche Verringerung der Leistungsfähigkeit des Gartengerätes. Bei Kabeln bis 25 m Länge ist ein Leiterquerschnitt von mindestens 3 x 1,5 mm ^2 erforderlich, bei Kabeln über 25 m Länge muss der Leiterquerschnitt mindestens 2,5 mm ^2 betragen.
▶ VORSICHT: Nicht vorschriftsmäßige Verlängerungskabel können gefährlich sein. Verlängerungskabel, Stecker und Kupplung müssen wasserdichte, für den Außenbereich zugelassene Ausführungen sein.
Kabelverbindungen sollten trocken sein und nicht auf dem Boden liegen.
Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30 mA zu benutzen. Dieser FI-Schalter sollte vor jeder Benutzung überprüft werden.
Wenn die Anschlussleitung beschädigt ist, darf sie nur von einer autorisierten Bosch-Werkstatt repariert werden.
Bei der Verwendung von Kabeltrommeln müssen diese ausgerollt sein.
Montage
Nehmen Sie das Gartengerät aus der Verpackung. (siehe Bilder A–D).
Montage des Einfülltrichters (siehe Bilder E-F)
Schwenken Sie die Schneidwerkabdeckung 13 nach hinten.
② ③ Hängen Sie den Einfülltrichter 8 in das Gartengerät ein und lassen Sie anschließend die Schneidwerkabdeckung 13 los.
Drücken Sie den Einfülltrichter 8 nach unten und drehen Sie den roten Feststellknopf 9 bis zum Anschlag im Uhrzeigersinn um den Einfülltrichter 8 zu arretieren; hierzu sind ca. 5 volle Umdrehungen des Feststellknopfs 9 erforderlich.
Betrieb
Inbetriebnahme (siehe Bild G)
Stellen Sie das Gartengerät immer auf festem, waage-rechtem Untergrund auf. Kippen oder bewegen Sie das Gartengerät während des Betriebes nicht.
Der Motor läuft nach dem Ausschalten nach!
Befreien Sie Wurzelballen von Erde. Fremdkörper wie Steine, Glas, Metalle, Textilien und Kunststoffe dürfen nicht in den Einfülltrichter 8 gelangen. Andernfalls kann die Schneidwalze 16 beschädigt werden.
Der Einfülltrichter 8 muss leer sein.
Einschalten
Drücken Sie die grüne Taste 4.
Ausschalten
Drücken Sie die rote Stopp-Taste 5.
Um die Mechanik zu schützen, können Sie das Gartengerät für 2 s nicht neu starten.
Wiederanlaufschutz
Das Gartengerät wird nach einem Netzausfall abgeschaltet. Bei Aktivierung der Energieversorgung kann sich das Gartengerät nicht automatisch wiedereinschalten.
Rücklauf
Drücken und halten Sie die gelbe Taste 6, um die Drehrichtung umzukehren.
Die Schneidwalze 16 läuft entgegengesetzt und befreit dadurch blockiertes Material.
Überlastschutz
Zu hohe Belastung (z. B. Blockieren der Schneidwalze 16) führt nach einigen Sekunden zum Stillstand des Gartengerätes, ein Piepton ist zu hören.
Drücken Sie die rote Stopp-Taste, um den Fehler zu löschen. Starten Sie danach das Gartengerät in umgekehrter Richtung. Drücken und halten Sie die gelbe Taste 6 um das blockierte Schneidwerk zu befreien.
Nehmen Sie das Gartengerät in der gleichen Richtung in Betrieb, kann es nicht starten und piepst.
Lässt sich die Blockierung nicht beseitigen, muss die Andruckplatte 15 vom Schneidwerk entfernt werden.
Der Einstellknopf 10 muss dabei geringfügig gegen den Uhrzeigersinn gedreht werden, bis das „blockierte“ Material frei ist. Die Andruckplatte 15 bedarf anschließend einer Einstellung (siehe „Andruckplatte nachstellen (siehe BildH)“).
Arbeitshinweise
Tragen Sie während der Benutzung des Gartengerätes immer Schutzbrille, Gehörschutz und Schutzhand-schuhe.
Prüfen Sie vor Gebrauch stets die richtige Montage der Fangbox und des Einfülltrichters.
Das Gartengerät ist mit Sensoren ausgestattet. Wenn die Fangbox 11 und der Einfülltrichter 8 nicht richtig positioniert sind, startet das Gartengerät nicht und ein Signalton ertönt (bei AXT 23 TC/ 25 TC 2550 TC blinken zusätzlich die 2 LEDs 14).
Drücken Sie die rote Stopp-Taste, um den Fehler zu löschen. Führen Sie das Häckselgut zu. Eingeschobenes Material wird durch die Schneidwalze 16 selbsttätig eingezogen.
Aus dem Gartengerät ragendes, längeres Häckselgut kann beim Einziehen rutenartig ausschlagen; halten Sie daher einen ausreichenden Sicherheitsabstand ein!
- Führen Sie immer nur soviel Material ein, dass der Einfülltrichter 8 nicht verstopft.
- Häckseln Sie welke, feuchte und bereits mehrere Tage gelagerte Gartenabfälle im Wechsel mit Ästen. Dies verhindert ein Zusetzen der Schneidwalze 16.
- Führen Sie immer nur soviel Material ein, dass der Einfülltrichter 8 nicht verstopft.
- Häckseln Sie welke, feuchte und bereits mehrere Tage gelagerte Gartenabfälle im Wechsel mit Ästen. Dies verhindert ein Zusetzen der Schneidwalze 16.
Aus dem Gartengerät ragendes, längeres Häckselgut kann beim Einziehen rutenartig ausschlagen; halten Sie daher einen ausreichenden Sicherheitsabstand ein!
12 | Deutsch
- Häckseln Sie keine weichen Abfälle ohne feste Konsistenz, wie z. B. Küchenabfälle, sondern kompostieren Sie diese direkt.
- Achten Sie darauf, dass das gehäckselte Material frei aus dem Auswurfschacht fallen kann - Rückstaugefahr!
– Die Lüftungsschlitze 3 dürfen nicht durch gehäckseltes Material verdeckt werden. - Vermeiden Sie ein Blockieren im Auswurfschacht, da dies zum Rückschlag von Häckselgut im Einfülltrichter 8 führen kann.
Hinweise zum Häckseln
Je nach Art, Alter und Trockenheit des Holzes sind Äste mehr oder weniger schwierig zu häckseln.
Optimale Ergebnisse erzielen Sie, wenn Sie frische Äste kurz nach dem Schnitt häckseln.
Weiche Gartenabfälle sollten in kleinen Mengen gehäckselt werden, insbesondere wenn das Häckselgut nass ist. Blockierungen können durch periodisches Häckseln von Ästen vermieden werden.
Andruckplatte nachstellen (siehe Bild H)
Die Andruckplatte 15 ist werksseitig justiert und bedarf vor der ersten Inbetriebnahme keiner Einstellung.
Das Nachstellen der Andruckplatte 15 ist aufgrund von Verschleiß notwendig (z. B. wenn Häckselgut wie Äste, kettenartig zusammen hängen und nicht einwandfrei gehäckselt werden).
Drehen Sie bei in Vorwärtsrichtung laufendem Motor (grüne Taste 4) den Einstellknopf 10 in kleinen Schritten im Uhrzeigersinn, bis ein leichtes Schleifgeräusch zu hören ist (die Schneidwalze 16 schleift die Andruckplatte 15 auf den richtigen Abstand, wobei einige kleine Aluminiumspäne aus der Auswuröffnung herausfallen).
Kontrollieren Sie dies, indem Sie nach Spänen in der Fangbox 11 schauen.
Stellen Sie nur soweit wie erforderlich nach, da ansonsten die Andruckplatte 15 unnötigem Verschleiß ausgesetzt wäre.
Fehlersuche
Die folgende Tabelle zeigt Ihnen Fehlersymptome, die mögliche Ursache sowie die korrekte Abhilfe, falls Ihr Gartengerät einmal nicht einwandfrei funktionieren sollte. Können Sie anhand dessen das Problem nicht lokalisieren und beseitigen, wenden Sie sich an Ihre Service-Werkstatt.
Achtung! Schalten Sie vor Wartungs- oder Reinigungsarbeiten das Gartengerät aus und ziehen Sie den Netzstecker. Gleiches gilt, wenn das Stromkabel beschädigt, angeschnitten oder verwickelt ist.
Symptome Mögliche Ursache Abhilfe
Gartengerät läuft nicht Fangbox nicht richtig montiert Fangbox richtig montieren
| Einfülltrichter nicht richtig montiert Einfülltrichter richtig montieren | ||
| Steckdose defekt Andere Steckdose benutzen | ||
| Verlängerungskabel beschädigt | Kabel überprüfen und austauschen, falls beschädigt | |
| Das Gartengerät ist überhitzt | Warten Sie bis sich das Gartengerät abgekühlt hat | |
| Sicherung hat ausgelöst Sicherung wechseln | ||
| Signalton ertönt (bei AXT 23 TC/ 25 TC 2550 TC blinken zusätzlich zwei LEDs) und Gartengerät startet nicht | Fangbox/Einfülltrichter nicht richtig montiert | Stellen Sie sicher, dass die Fangbox richtig positioniert istStellen Sie sicher, dass der Einfülltrichter richtig positioniert und durch Drehen des roten Feststellknopfs im Uhrzeigersinn festgeklemmt ist |
| Das Gartengerät piept dreimal mal periodisch und startet nicht. (bei AXT 23 TC/ 25 TC/2550 TC blinken zusätzlich zwei LEDs) | Die elektronische Steuereinheit ist überhitzt | Drücken Sie die Stopp-Taste. Warten Sie bis die Maschine abgekühlt ist. Die Maschine biept für 2 Sekunden und der Schalter geht auf Standby. |
| Eine LED blinkt (bei AXT 23 TC/ 25 TC 2550 TC) | Keine; das Blinken der LED ist korrekt; das Gartengerät ist an die Stromversorgung angeschlossen und betriebsbereit | |
Deutsch | 13
Symptome Mögliche Ursache Abhilfe
| Das Gartengerät piept in Intervallen und startet nicht, der Fehler kann nicht durch Drücken der STOP-Taste behoben werden (bei AXT 23 TC/25 TC/2550 TC blinken zusätzlich zwei LEDs) | Unterspannungsschutz Gartengerät neu starten. | Prüfen Sie das Verlängerungskabel, ob es den Anforderungen entspricht (eine niedrigere Qualität des Verlängerungskabels kann Fehler verursachen)Wenn Sie einen Aggregator verwenden, prüfen Sie ob dieser richtig läuft. |
| Das Gartengerät piept kontinuierlich für 10 Sekunden und startet nicht, der Fehler kann nicht durch Drücken der STOP-Taste behoben werden (bei AXT 23 TC/25 TC/2550 TC blinken zusätzlich zwei LEDs) | Die elektronische Steuereinheit ist fehlerhaft Wenden Sie sich an den autorisierten Bosch Kundendienst |
| Häckselgut wird nicht einge-zogen | Häckselgut ist nass und weich Benutzen Sie den Nachschieber um das Häcksel-gut in das Gartengerät nachzuschieben | |
| Häckselgut klemmt im Gartengerät Blockierendes Häckselgut entfernen (tragen Sie immer Gartenhandschuhe)Betätigen Sie die Umkehrtaste (siehe „Rücklauf“) | ||
| Häckselgut wird nicht vollständig gehäckselt und hängt kettenartig zusammen | Andruckplatte muss nachgestellt werden | siehe „Andruckplatte nachstellen (siehe Bild H)“ |
| Das zwischen Schneidwalze und Andruckplatte feststeckende Material kann nicht durch die Umkehrtaste gelöst werden | Andruckplatte falsch eingestellt | Einstellknopf 10 eindrücken, Innensechskant-schlüssel 17 (5 mm – nicht im Lieferumfang ent-halten) in die Aussparung des Schraubenkopfes stecken und durch Drehen gegen den Uhrzeigersinn die Einstellschraube und damit die Andruckplatte lösen (siehe Bild I)Nach Entfernen der Blockade Andruckplatte nachstellen (siehe „Andruckplatte nachstellen (siehe Bild H)“) |
Wartung und Reinigung
Achtung! Schalten Sie vor Wartungs- oder Reinigungsarbeiten das Gartengerät aus und ziehen Sie den Netzstecker. Gleiches gilt, wenn das Stromkabel beschädigt, angeschnitten oder verwickelt ist.
- Tragen Sie immer Schutzhandschuhe, wenn Sie mit dem Gartengerät arbeiten oder Wartungs-/Reinigungsarbeiten durchführen möchten.
Hinweis: Führen Sie die folgenden Wartungsarbeiten regelmäßig aus, damit eine lange und zuverlässige Nutzung gewährleistet ist.
Überprüfen Sie das Gartengerät regelmäßig auf offensichtliche Mängel wie lose oder beschädigte Messer, lose Verbindungen und abgenutzte oder beschädigte Teile.
Prüfen Sie, ob Abdeckungen und Schutzvorrichtungen unbeschädigt und richtig angebracht sind. Führen Sie vor der Benutzung eventuell notwendige Wartungs- oder Reparaturarbeiten durch.
Sollte das Gartengerät trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Gartengeräte ausführen zu lassen.
Andruckplatte ausbauen (siehe Bild J)
Achtung! Schalten Sie vor Wartungs- oder Reinigungsarbeiten das Gartengerät aus und ziehen Sie den Netzstecker. Gleiches gilt, wenn das Stromkabel beschädigt, angeschnitten oder verwickelt ist.
Tragen Sie immer Schutzhandschuhe, wenn Sie mit dem Gartengerät arbeiten oder Wartungs-/Reinigungsarbeiten durchführen möchten.
Bei normaler Nutzung und Nachstellung gemäß der Anweisung, haben die Schneidwalze 16 und die Andruckplatte 15 eine mehrjährige Lebensdauer.
Gehen Sie zum Ausbau, zur Reinigung oder zum Austausch der Andruckplatte 15 wie folgt vor:
14 | English
① ② Entfernen Sie wie im Bild dargestellt die Schraube der Andruckplatte vollständig.
③ Heben Sie die Andruckplatte 15 mit einem Schraubendreher heraus.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge, wobei die Andruckplatte 15 anschließend nachgestellt werden muss (siehe „Andruckplatte nachstellen (siehe Bild H)“).
Nach dem Arbeitsvorgang/Aufbewahrung
Der Häcksler darf nicht mit Hochdruckreinigern oder fließendem Wasser gereinigt werden.
Reinigen Sie das Äußere des Gartengerätes gründlich mit einer weichen Bürste und einem Tuch. Verwenden Sie kein Wasser und keine Lösungs- oder Poliermittel. Entfernen Sie sämtliche Grasanhaftungen und Ablagerungen, insbesondere von den Lüftungsschlitzen 3.
Lagern Sie das Gartengerät an einem trockenen Ort. Stellen Sie keine anderen Gegenstände auf das Gartengerät.
Das Kabel kann, wie dargestellt, am Häcksler aufbewahrt werden (nur UK). (siehe Bild K).
Der Häcksler kann, gemäß Bild B, nach Demontage des Einfülltrichters gelagert werden (siehe auch „Montage des Einfülltrichters (siehe Bilder E–F)“).
Kundendienst und Anwendungsberatung
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Gartengerätes an.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld - Willershausen
Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder Reparaturen anmelden.
Kundendienst: Tel.: (0711) 40040480
Fax: (0711) 40040481
E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com
Anwendungsberatung: Tel.: (0711) 40040480
Fax: (0711) 40040482
E-Mail: Anwendungsberatung.pt@de.bosch.com
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.
Tel.: (01) 797222010
Fax: (01) 797222011
E-Mail: service.elektrowerkzeuge@at.bosch.com
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.
Tel.: (044) 8471511
Fax: (044) 8471551
E-Mail: Aftersales.Service@de.bosch.com
Luxemburg
Tel.: +32 2 588 0589
Fax: +32 2 588 0595
E-Mail: outillage.gereedschap@be.bosch.com
Entsorgung
Gartengeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Gartengeräte nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektro- und Elektronikgeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Änderungen vorbehalten.
English
Safety Notes
Driftstart (se bild G)
E-Mail: asboschz@EUnet.yu
