Вид на производ	Тивок градинарски дробилка
Бренд	Bosch
Модел	AXT 2550 TC
Број на артикл	3 600 H03 3..
Влезна моќност (S6 40/60s)	2500 W
Влезна моќност (континуирано S1)	2300 W
Брзина без оптоварување	40 врт/мин
Систем на сечење	Turbine-Cut
Максимален проток	230 кг/ч
Максимален дијаметар на гранки	45 мм
Капацитет на корпа за собирање	53 L
Тежина (според EPTA 01/2003)	30,5 кг
Класа на заштита	II (двојна изолација)
Ниво на звучен притисок	82 dB(A)
Гарантирано ниво на звучна моќност	92 dB(A)
Функција на обратно движење	Да, со жолто копче
Заштита од преоптоварување	Автоматско исклучување со звучен сигнал
Безбедност за деца	Не дозволувајте деца да го користат уредот
Напојување	230 V ~ 50 Hz, 13 A
Одржување	Чистење со мека четка, без вода или високопритисок чистач
Подесување на противсечиво	Копче за подесување за компензација на абењето
Вклучени додатоци	Инка, туркач, корпа за собирање, упатство за употреба

Frequently Asked Questions - AXT 2550 TC BOSCH

Уредот не стартува, што да правам?

Прво проверете дали корпата за собирање и инката се правилно монтирани. Проверете го штекерот и продолжниот кабел. Ако уредот се прегрее, почекајте да се олади. Звучен сигнал укажува на дефект; притиснете го црвеното копче за стоп за да го ресетирате.

Како да го отклучите механизмот за сечење?

Притиснете го жолтото копче (обратно движење) за да го промените правецот на вртење и да ги ослободите заглавените отпадоци. Ако тоа не е доволно, запрете го уредот, исклучете го од струја, а потоа рачно извадете ги отпадоците носејќи ракавици. Можете исто така да го олабавите противсечивото со помош на хексагонален клуч од 5 мм.

Зошто гранките не се добро издробени?

Ова може да биде поради абење на противсечивото. Повторно подесете го противсечивото со вртење на копчето за подесување (10) во насока на часовникот додека моторот работи напред, додека не слушнете лесен звук на триење. Проверете дали има алуминиумски струготини во корпата.

Уредот испушта троен звучен сигнал и не стартува, што значи овој дефект?

Троен звучен сигнал укажува на прегревање на електронската контролна единица. Притиснете го копчето за стоп, почекајте машината да се олади, а потоа рестартирајте. Ако проблемот продолжи, може да има електронски дефект; контактирајте ја службата за корисници.

Може ли да ги здробам влажните отпадоци или меките лисја?

Не се препорачува да ги дробите меките или влажните отпадоци сами, бидејќи тие може да го блокираат механизмот. Измешајте ги со гранки и внесувајте ги во мали количини. Кујнските отпадоци не треба да се дробат; компостирајте ги директно.

Како да ја исчистите дробилката?

Запрете го уредот и исклучете го од струја. Користете мека четка или сува крпа за чистење на надворешните површини. Не користете вода, чистач под висок притисок или растворувачи. Исчистете ги особено вентилационите отвори за да избегнете прегревање.

Кои додатоци се вклучени?

Дробилката се испорачува со инка, туркач, корпа за собирање од 53 L и упатство за употреба. Некои модели може да вклучуваат клуч за шестаголни завртки (не е вклучен во сите земји).

Која електрична моќност е потребна?

Уредот работи на штекер 230 V ~ 50 Hz заштитен со осигурувач од најмалку 13 A. Користете продолжен кабел прилагоден за надворешна употреба со пресек на проводник од најмалку 1,5 mm² за должини помали од 25 m, и 2,5 mm² за подолги.

Како да го замените или исчистите противсечивото?

Исклучете го уредот од струја, отстранете ја завртката на противсечивото и извадете го со помош на шрафцигер. Исчистете го или заменете го. Повторното монтирање се прави во обратен редослед, а потоа повторно подесете го противсечивото како што е опишано во прирачникот.

Каде можам да најдам резервни делови и сервис по продажба?

Резервните делови се достапни на веб-страницата на Bosch (www.bosch-pt.fr). За Франција, контактирајте ја Службата за корисници на 0811 360122 или по е-пошта на [e-mail]. Зачувајте го 10-цифрениот број на артикл на табличката.

КОРИСНИЧКИ ПРИРАЧНИК AXT 2550 TC BOSCH

Македонски ...... Страна 201

Srpski.... Strana 209

Slovensko....Stran 217

Hrvatski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 225

Eesti Lehekülg 233

Безбедносни напомени

Внимание! Ве молиме прочитајте ги следниве упатства. Запознајте се со командите и со соодветната употреба на косачката. Чувајте го упатството за идни консултации.

Толкување на символите на косачката

Општи безбедносни правила.

Прочитајте го упатството за употреба.

Пред секоја интервенција над механизмот за сечење, згаснете го уредот и исклучете го од напојување. Ако во тек на работата кабелот се скине или оштети, не допирајте го, туку веднаш извадете го осигурачот преку којшто се напојува уредот. Никогаш не употребувајте го уредот со оштетен кабел.

Носете заштитни ракавици, крути чевли и долги панталони.

Ротирачкото сечило претставува опасност. Не ставајте ги нозете или рацете во отворите на уредот додека тој работи.

Внимавајте предмети коишто летаат од косачката да не ги повредат личностите коишто стојат околу уредот.

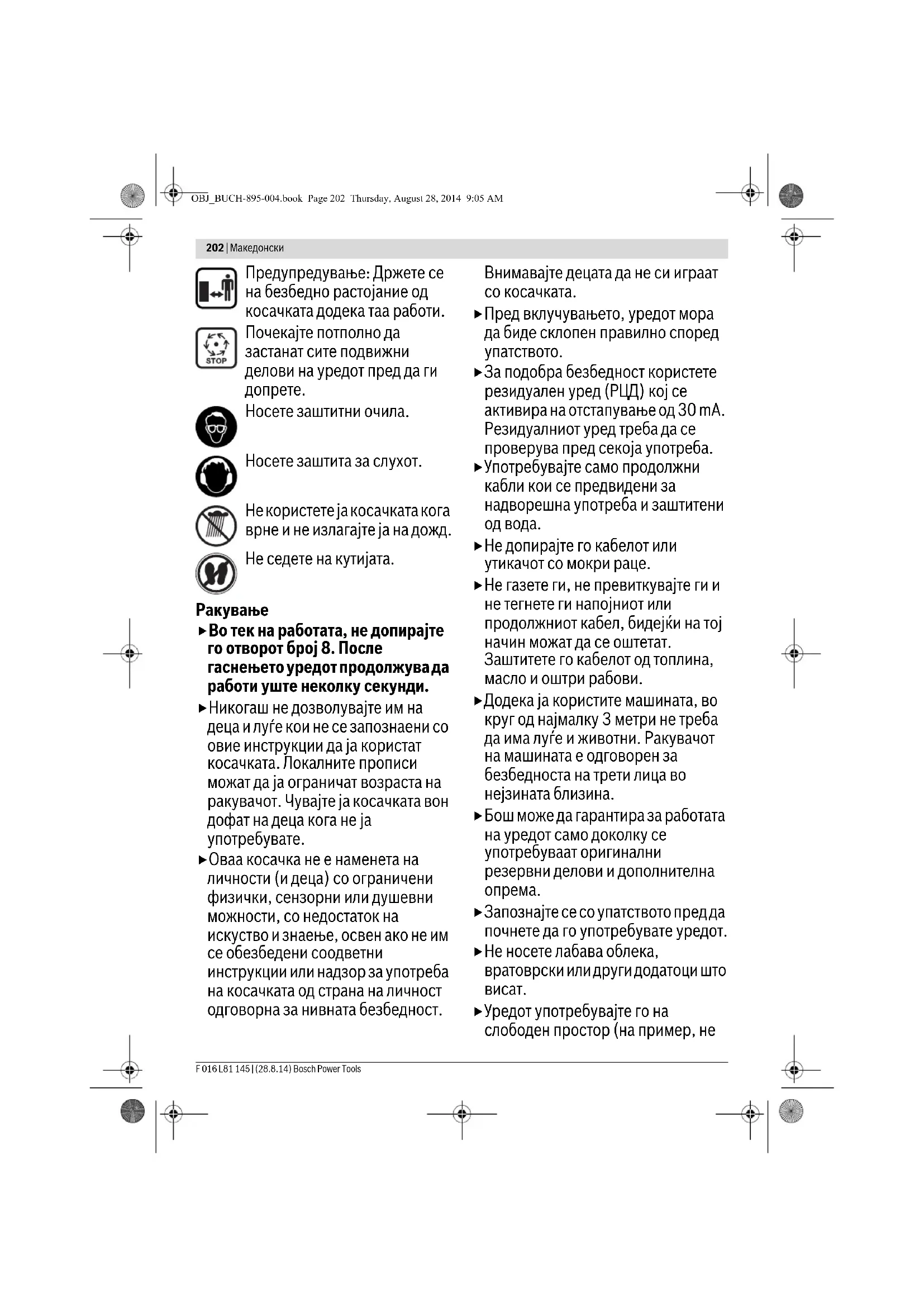

Предупредување: Држете се на безбедно растојание од косачката додека таа работи.

Почекајте потполно да застанат сите подвижни делови на уредот пред да ги допрете.

Носете заштитни очила.

Носете заштита за слухот.

Не користете ја косачката кога врне и не излагајте ја на дожд.

Не седете на кутијата.

Ракување

▶Во тек на работата, не допирајте го отворот број 8. После гаснењето уредот продолжува да работи уште неколку секунди.
▶Никогаш не дозволувајте им на деца и луге кои не се запознаени со овие инструкции да ја користат косачката. Локалните прописи можат да ја ограничат возраста на ракувачот. Чувајте ја косачката вон дофат на деца кога не ја употребувате.
▶ Оваа косачка не е наменета на личности (и деца) со ограничени физички, сензорни или душевни можности, со недостаток на искусство и знаење, освен ако не им се обезбедени соодветни инструкции или надзор за употреба на косачката од страна на личност одговорна за нивната безбедност.

Внимавајте децата да не си играат со косачката.

▶ Пред вклучувањето, уредот мора да биде склопен правилно според упатството.
▶За подобра безбедност користете резидуален уред (РЦД) кој се активира на отстапување од 30 mA. Резидуалниот уред треба да се проверува пред секоја употреба.

▶ Употребувајте само продолжни кабли кои се предвидени за надворешна употреба и заштитени од вода.

▶ Не допирајте го кабелот или утикачот со мокри раце.

▶ Не газете ги, не превиткувајте ги и не тегнете ги напојниот или продолжниот кабел, бидејки на тој начин можат да се оштетат. Заштитете го кабелот од топлина, масло и оштри рабови.

▶Додека ја користите машината, во круг од најмалку 3 метри не треба да има луге и животни. Ракувачот на машината е одговорен за безбедноста на трети лица во нејзината близина.

▶ Бош може да гарантира за работата на уредот само доколку се употребуваат оригинални резервни делови и дополнителна опрема.

Запознајте се со упатството предда почнете да го употребувате уредот.

▶ Не носете лабава облека, вратоврски или други додатоци што висат.

▶Уредот употребувајте го на слободен простор (на пример, не

Македонски|203

премногу блиску до сид или други фиксни објекти) и на цврста, рамна површина.

▶ Не употребувајте го уредот на плочки или песок. Исфрлениот материјал може да предзвика повреда.
▶ Прво проверете дали сите завртки, навртки и други сврзувачки елементи се безбедни и дали се поставени сите заштитни капаци и штитници. Заменете ги оштетените и нечитките упатства и предупредувања.
▶ Пред употреба проверете дека собирниот филтер е празен.
▶ Вашите раце и тело чувајте ги понастрана од собирниот филтер.
▶ Особено внимавајте Вашите раце или други делови на телото или облеката да не дојдат до собирниот филтер или отворот, или во нивна близина.
▶ Секогаш стојте стабилно и одржувајте рамнотежа. Не навалувајте се нанапред. Никогаш не стојте на повисоко ниво оддното на машината.
▶Кога косите, стоите што е можно подалеку од косачката.
▶ Особено внимавајте да нема метални делови, камења, шишиња, лименки и други слични материјали кога машината работи.
▶ Ако механизмот за сечење фати предмет кој не може да се пресече, прави невообичаени звуци или почне да вибрира, веднаш згаснете го уредот и почекајте да застане.

Исклучете го кабелот од напојување и:

– Проверете го сечилото.
– Заменете ги или поправете ги оштетените делови.
– Проверете дали се сите делови на своето место и дали се прицврстени.

▶ Не обидувате се сами да ја поправате машината, освен ако ја немате соодветната обука.

▶ Внимавајте обработените предмети да не се собираат во делот за празнење, бидејки може да дојде до исфрлање низ собирниот филтер.

▶ Ако уредот се заглави, исключете го и почекајте да застане сечилото. Исключете го уредот од напојување пред да го чистите.

▶ Проверете да се поставени и прицврстени сите заштитни капаци и штитници. Пред употреба спроведете ги сите неопходни проверки и поправки.

▶ Не менувајте ги брзините на моторот. Доколку постои проблем, обратете се во овластен Бош сервис.

▶Одржувајте ги отворите за вентилација чисти, бидејки насобирање на отпад може да го оштетат моторот и да предизвикаат пожар.

▶ Не носете ја косачката и не влечете ја додака моторот работи.

▶ Пред секоја проверка или поправка згаснете го уредот, почекајте сечилото да застане и исключете го уредот од напојување.

204 | Македонски

▶ Не наведнувајте ја машината настрана додека работи.
▶ Не оставајте го уредот надвор додека врне. Уредот чувајте го само на суво место.
▶Кога користите агрегатор, потребно е тој да биде со автоматско регулирање на волтажата, за да се избегне штета настаната од можно искрење.

Одржување и складирање

▶ Пред сервисирање, проверка или прилагодување на уредот, згаснете го, исключете го од напојување и почекајте да се олади. Пред секоја проверка или прилагодување внимавајте сите делови на уредот да мируваат.
▶Грижете се за уредот и одржувајте го чист.
▶ Редово прегледувајте ја косачката и замеувајте ги веднаш оштетените или изабените делови.
▶ Секогаш користете Bosch оригинални резервни делови.
▶Ако користите продолжен кабел, тој не смее да биде послаб од напојниот кабел на уредот.
▶ Редовно проверувајте ги напојниот и продолжниот кабел за евентуални оштетувања. Не употребувајте го уредот, ако кабелот е оштетен.
▶ При сервисирање, имајте на ум дека и покрај тоа што уредот е опремен со автоматска блокада од вклучување, моторот сепак може да се придвижи рачно и да се активира сечилото.
▶Никогаш не манипулирајте со автоматската блокада.

Опис на производот и мокноста

Прочитајте ги сите напомени и упатства за безбедност. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди.

Употреба со соодветна намена

Уредот е наменет за дробење компостен домашен и градински отпад.

Собирната кутија е наменета за собирање отпадни материјали и за чување на собирниот филтер и шилото. Собирната кутија не треба да се користи за други цели.

Обем на испорака

Извадете го уредот од пакувањето и проверете дали се включени следните компоненти:

Ако нешто недостига или е оштетени, обратете се кај својот продавач.

Кога уредот е потполно склюпен, тежи околу 30,5–31,3 kg. Побарајте помош за да го извадите уредот од пакувањето.

Илустрација на компоненти

Нумерирањето на компонентите ги означува деловите според графичкиот приказ на уредот.

1 Носач
2 Струен приклучок**
3 Отвор за вентилација
4 Зелено копче
5 Црвено «Stopp»-копче
6 Жолто копче

7 Шило

8 Собирен филтер

9 Навртка за прицврстување

10 Навртка за прилагодување

11 Собирна кутија

12 Сериски број

13 Заштитен капак на сечилото

14 LED-приказ (единствениот AXT 23 TC/ 25 TC 2550 TC)

15 Притисна плоча

16 Ролер

17 Инбус клуч*

** во зависност од државата

*Опишаната опрема прикажана на сликите не е дел од стандардниот обем на испорака. Комплетната опрема може да ја најдете во нашата Програма за опрема.

Македонски | 205

Технички податоци

Тивок секач		АХТ 22 D	АХТ 25 D	АХТ 23 TC	АХТ 25 TC	АХТ 2550 TC
Број на дел/артикл	3 600 ...	H03 0..	H03 1..	H03 2..	H03 3..	H03 3..
Потрошувачка, S 6 (40/60 s) ^1)		W 2200 2500 2300	2500 2500
Потрошувачка, S 1		W 2000 2300 2100	2300 2300
Број на празни вртежи	min^-1	40 40 40 40 40
Систем на сечење		Барабан	Барабан	«Турбинско сечење»	«Турбинско сечење»	«Турбинско сечење»
Макс. дијаметар на материјалот	кг/ч 180	^2)	190 ^2)	215 ^2)	230 ^2)	230 ^2)
Макс. дијаметар на гранки	мм	38 ^2)	40 ^2)	42 ^2)	45 ^2)	45 ^2)
Собирна кутија	I	53	53	53	53	53
Тежина согласно EPTA-Procedure 01/2003	кг	31,3	31,3	30,5	30,5	30,5
Класа на заштита		+ /T	+ /T	+ /T	+ /T	+ /T

^1 Употребната класа S 6 (40 %) означува активно време на работа од 40 секунди, а работа во празно 60 секунди. За ефикасност во работата овозможена е континуирана употреба.
^2) Во зависност од јакоста на дрвото.
Процесот на вклучување создава краткотрајно пafaње на напонот. Неповолните мрежни услови може да предизвикаат пречки на другите уреди. При електрични импенданси помали од 0,36 омови нема пречки.

Информации за бучава/вибрации

Вредностите на емисија на бучава одредени во согласност со EN 50434.	3 600 ...	H03 0..H03 1..	H03 2..H03 3..
Измерените А-вредности на врева изнесуваат просечно:
Звучна јачина	dB(A)	81	82
Звучен притисок	dB(A)	89	90
Несигурност К	dB	=3	=2
Носете звучна заштита!

Изјава за сообразност СЕ

	3 600 ...	H03 0..H03 1..	H03 2..H03 3..
Изјавуваме на сопствена одговорност, дека производот опишан во «Технички податоци» соодветствува на cite применливи одредби оддирективите 2011/65/EU, 2014/30/EU, 2006/42/EC, 2000/14/EC включително нивните измени и е сообразен со следните норми: EN 60335-1, EN 50434.2000/14/EC: Гарантирана јачина на звук: Процедура за верификација на конформитетот V.	dB(A)	92	92

Категорија на производ: 50

▶ Внимание! Извадете го напојниот кабел од утикач пред да ја прегледувате или чистете машината. Истото важи и ако кабелот е оштетен, прекинат или сплеткан.

Внимание на мрежниот напон: Мрежниот напон морада е ист со оној наведен на спецификационата плочка на уредот. Уредите кои работат на 230 волти можат да се употребуваат на мрежа од 220 V/240 V.

Струјното коло мора да биде заштитено според:

AXT 22 D/25 D/23 TC/25 TC/2500 TC = 13 A

Bosch Power Tools F 016 L81 145 | (28.8.14)

206 | Македонски

Продолжен кабел со помала квадратура од наведената значително ја намалува ефикасноста на уредот. Каблите долги до 25 м мора да имаат пресек од најмалку 3 x 1, 5 m тјодека каблите подолги од 25 м мора да имаат пресек од 2,5 mm² најмалку.

▶ ПРЕДУПРЕДУВАЊЕ: Несоодветните продолжни кабли можат да бидат опасни. Продолжниот кабел, утикачот и спојот со продолжниот кабел мораат да бидат водоотпорни.

Споевите на каблите треба да бидат суви и да не лежат во вода.

За подобра безбедност користете резидуален уред (РЦД) кој се активира на отстапување од 30 mA. Резидуалниот уред треба да се проверува пред секоја употреба.

Доколку напојниот кабел е оштетен мора да го поправи Бош електричар.

При употреба на навој, кабелот мора да биде сосем одмотан.

Монтажа

Извадете го уредот од пакувањето. (види слики A – D).

Монтажа на собирниот филтер (види ги сликите E-F)

① Подигнете го заштитниот капак 13 нагоре.
② ③ Закачете го собирниот филтер 8 во уредот и пуштете го капакот 13.
④ Притиснете го собирниот филтер 8 надолу и завртете ја црвената навртка 9 до крај да го фиксирате собирниот филтер 8 во насока на стрелките на часовникот; потребни се околу 5 на црвената навртка 9.

Употреба

▶ Уредот секогаш поставувајте го на цврста, рамна површина. Не навалувајте го и не наведнувајте го уредот додека работи.
▶ Моторот продолжува да работи и после гаснењето!

Исчистете ја земјата од корењата. Странски објекти како камења, стакло, метал, текстил и пластика не смеат да се ставаат во собирниот филтер 8. Во спротивност ролерот 16 може да се оштети.

Собирниот филтер 8 мора да биде празен.

Вклучување

Почекајте две секунди пред повторно да го включите уредот за да не ја оштетите механиката.

Заштита од рестартирање

При прекин на струјата уредот се гасне. При повторно доафање на струјата уредот не може сам повторно да се вклучи.

Спротивна насока

Притиснете го и држете го жолтото копче 6, за да го придвижите моторот во спротивна насока.

Ролерот 16 ће се заротира во спротивна насока за да се одглави заглавениот материјал.

Заштита од преоптоварување

При големо оптоварување (на пример при заглавување на ролерот 16) уредот после неколку секунди застанува и испушта звучен сигнал.

Притиснете го црвеното стоп-копче за да ја отстраните пречката. Повторно стартувајте го уредот во правата насока.

Притиснете го и држете го жолтото копче 6 за да го одглавите заглавениот предмет.

Ако веднашго стартувате уредот во истата насока, тој нема да почне со работа и їе испушта звучен сигнал.

Ако пречката е заглавена, мора да се отвори притисната плоча 15 од сечилото.

Собирниот филтер 10 мора да се врати малку наназад за да се одглави «заглавениот» материјал. Притисната плоча 15 ке треба да се корегира (види «Прилагодување на притисната плоча (види слика Н)»).

Совети при работењето

▶ При употреба на уредот секогаш носете заштитни очила. заштита за слухот и крути чевли.
▶ Пред употреба проверете да се исправно монтирани собирната кутија и собирниот филтер.

Уредот е опремен со сензори. Ако собирната кутија 11 или собирниот филтер 8 не се правилно монтирани, уредот не работи и испушта звучен сигнал (кај АХТ 23 ТС/ 25 ТС 2550 ТС истовремено трепкаат 2 LED сијалички 14).

Притиснете го црвеното стоп-копче за да ја отстраните пречката.

Принесете го материјалот што сакате да го здробите.

Принесениот материјал їе го преземе ролерот за сечење 16 автоматски.

▶ Долги предмети коишто висат од уредот можат да замавнат; одржувајте безбедно растојание!

• Не ставајте премногу материјал во собирниот филтер 8 за да не се заглави.
• Материјалот што го дробите треба да е влажен и одлежан неколку дена заедно со гранки. Ова спречува заглавување на ролерот 16.
• Не ставајте мек отпад во уредот како на пример кујнски остатоци. Нив можете директно да ги оставате да се разградат.
• Обратете внимание дека отпадот слободно пага низ отпусниот отвор и постои опасност да се врати – наназад!

Македонски | 207

• Отворите за вентилација 3 не смеат да се затвораат со отпадот.
• Внимавајте отпусниот отвор да не се заглави со здобениот материјал, за да не дојде до враćање во собирниот филтер 8.

Совети за дробење

Некои гранки со време стануваат се потешки за сецкање, во зависност од видот и јакоста на дрвото.

За најефикасна работа, гранките дробете ги веднаш по отсекувањето.

Мекиот градински отпад треба да се дроби во мали тури, особено ако е влажен. Заглавувањето може да се избегне со повремено дробење гранки.

Прилагодување на притисната плоча (види слика Н)

Притисната плоча 15 е фабрички наместена и веројатно нема да треба да се коригира пред првата употреба. Прилагодување на притисната плоча 15 е потребно како резултат на абење (на пример може да се заглават гранки кои не се соодветно здоббени).

Додека моторот работи во правата насока (зелено копче 4) свртете го навојот за прилагодување 10 накратко во насока спротивна од стрелките на часовникот, додека не се слушне тивко гребење (ролерот 16 ја гребе притисната плеча 15 и ситни алуминиумски струготини пајаат од отпусниот отвор).

Проверете ги струготините во собирната кутија 11. Затећнувајте само до неопходниот степен, зошто при преголемо затећнување притисната плоча 15 непотребно се аби.

Отстранување грешки

Во следната табела се наведени симптомите на евентуалните проблеми, можните причини и како тие да се отстранат, во случај Вашата машина да не работи како што треба. Доколку не го пронајдете Вашиот проблем во табелата, обратете се во овластен сервис.

▶ Внимание! Извадете го напојниот кабел од утикач пред да ја прегледувате или чистете машината. Истото важи и ако кабелот е оштетен, прекинат или сплеткан.

Косачката не работи	Собирната кутија не е правилно монтирана	Монтирајте ја собирната кутија правилно
	Собирниот филтер не е правилно монтиран	Монтирајте го собирниот филтер правилно
	Утикачот е неисправен Користете друг утикач
	Продолжниот кабел е оштетен	Проверете го кабелот и ако е потребно заменете го
	Уредот е прегрејан	Почекајте да се олади уредот
	Прегорен осигурувач Заменете го осигурувачот
Се слуша звучен сигнал (кај AXT 23 TC/ 25 TC 2550 TC истовремено трепкаат две LED сијалички)	Собирната кутија/собирниот филтер не е правилно монтиран	Внимавајте собирната кутија да е правилно поставена Внимавајте собирниот филтер да е правилно поставен и прицврстен со тоа што ће го свртите црвениот навој за затегање до крај во правец на стрелките на часовникот
Уредот трипати титка и не работи. (кај AXT 23 TC/25 TC/2550 TC истовремено трепкаат две LED сијалички)	Електронската контрола е прегрејана	Притиснете го стоп-копчето. Почекајте да се олади машината. Машината две секунди титка и се префрла на стенд бај.
Една лед сијаличка трепка (кај AXT 23 TC/ 25 TC 2550 TC)	Нема проблем, трепкањето е во ред; уредот е приклучен и може да се отпочне со работа
Уредот титка во интервали и не работи, проблемот не се отстранува со притискање на стоп-копчето (кај AXT 23 TC/ 25 TC/2550 TC трепкаат истовремено две LED сијалички)	Заштита од премала волтажа	Рестартирајте го уредот. Проверете продолжниот кабел да е според упатството (доколку не е со соодветен квалитет може да предизвика грешка)Ако користите агрегатор, внимавајте да работи правилно.

Bosch Power Tools F 016 L81 145 | (28.8.14)

208 | Македонски

Уредот испушта континуиран звучен сигнал во траење од 10 секунди и не работи, проблемот не се отстранува со притискање на стоп-копчето (кај АХТ 23 ТС/25 ТС/2550 ТС трепкаат истовремено две LED сијалички)	Електронската контрола е расипана	Обратете се во овластен Бош сервис
Принесениот материјал не се вовлекува	Материјалот е мек и влажен	Употребете го шилото да го притиснете материјалот во уредот
	Материјал е заглавен во уредот	Отстранете го заглавениот материјал (секогаш носете заштитни ракавици)Употребете ја спротивната насока (види «Спротивна насока»)
Материјалот не се дроби во потполност и виси како ланец	Мора да се наштелува притисната плоча	види «Прилагодување на притисната плоча (види слика Н)»
Материјал е заглавен меју ролерот и притисната плоча и не може да се одглави ни во спротивна насока	Притисната плоча не е наштелувана	Притиснете го навојот за прилагодување 10 , поставете го клучот 17 (5 mm – не е приложен) кај навојот за прилагодување и отворете до крај за да ја отворите притисната плоча (види слика I)По отстранувањето на блокадата, наштелувајте ја притисната плоча (види «Прилагодување на притисната плоча (види слика Н)»)

Одржување и чистење

▶ Внимание! Извадете го напојниот кабел од утикач пред да ја прегледувате или чистете машината. Истото важи и ако кабелот е оштетен, прекинат или сплеткан.
▶ Секогаш носете крути обувки кога работите со уредот, го поправате или чистите.

Напомена: Следниве операции извршувајте ги редовно, за да обезбедите долготрајна и сигурна употреба на уредот.

Редовно прегледувајте го уредот за можни видливи недостатоци како на пример лабаво или оштетено сечило, олабавени спојки или изабени и оштетени делови.

Проверете дали се неоштетени и исправно поставени cite штитници и капаци. Пред употреба извршете ги неопходните поправки и замени.

Доколку уредот не функционира исправно и покрај правилното одржување, поправката треба да ја изврши овластен Бош сервисер.

Отстранување на притисната плоча (види слика J)

▶ Внимание! Извадете го напојниот кабел од утикач пред да ја прегледувате или чистете машината. Истото важи и ако кабелот е оштетен, прекинат или сплеткан.
▶ Секогаш носете крути обувки кога работите со уредот, го поправате или чистите.

При употреба според упатството, ролерот 16 и притисната плоча 15 имаат животен век од неколку години.

За да ја извадите притисната плоча 15 за чистење или замена, постапете вака:

① ② Отвртете ја притисната плоча до крај, како на сликата.

③ Подигнете ја притисната плоча 15 со шрафцигер.

За склопување постапете по обратен редослед, притисната плоча 15 ке треба да се наштелува (види «Прилагодување на притисната плоча (види слика Н)»).

Секачот не смее да се мие под притисок или со истечна вода.

Надворешноста на машината чистете ја со мека четка и влажна крпа. Не употребувајте вода и сретства за разредување и полирање. Отстранете ја сета трева и остатоци, особено од отворите за вентилација 3.

Чувајте го уредот на суво место. Не редете други предмети на уредот.

Кабелот може да се складира на секачот, како што е прикажано (само Англија) (види слика К).

Секачот може да се складира, како што е прикажано на сликата В, после демонтажа на собирниот филтер (види и «Монтажа на собирниот филтер (види ги сликите E – F)»).

Srpski | 209

Сервисна служба и совети при користење

Секогаш при кореспонденција или нарачка на резервни делови наведете го десетцифрениот сериски број што се наоја на натписната плочка.

Македонија

Д.Д.Електрис

Машината, додатната опрема и амбалажата треба да се сортираат за рециклажа.

Не фрлајте ја косачката со комуналниот отпад!

Само за земји во рамки на ЕУ

Според Европската директива 2012/19/EU за отпадна електрична и електронска опрема и нејзината имплементација во државното право, отпадната електрична и електронска опрема мора посебно да се сортира и да

се складишти на еколошки прифатлив начин.

Се задржува правото на промена.

Srpski

Uputstva o sigurnosti

Pažnja! Pročitajte pažljivo sledeća uputstva. Upoznajte se sa elementima za rad i propisnom upotrebom baštenskog uredjaja. Molimo sačuvajte sigurno uputstvo za rad za kasniju upotrebu.

Objašnjenja simbola na baštenskom uredjaju

Opšte uputstvo o opasnosti.

Pročitajte uputstvo za rad.
